1.1 Mätprotokoll DC
RekommendationMätningar utförda vid mörker. Går ej att stämma av mot datablad. Ny mätning är att rekommendera
Besiktningsrapport
9.1
Installation genom
Delidel
Datum
13 februari 2026
Ort
Västra Frölunda, Västra Götalands län
94% godkända6% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSigenergy: Hybrid TP2
BatteriSigenergy: SigenStor BAT
TillbehörSäkerhetsbrytare AC
Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/4

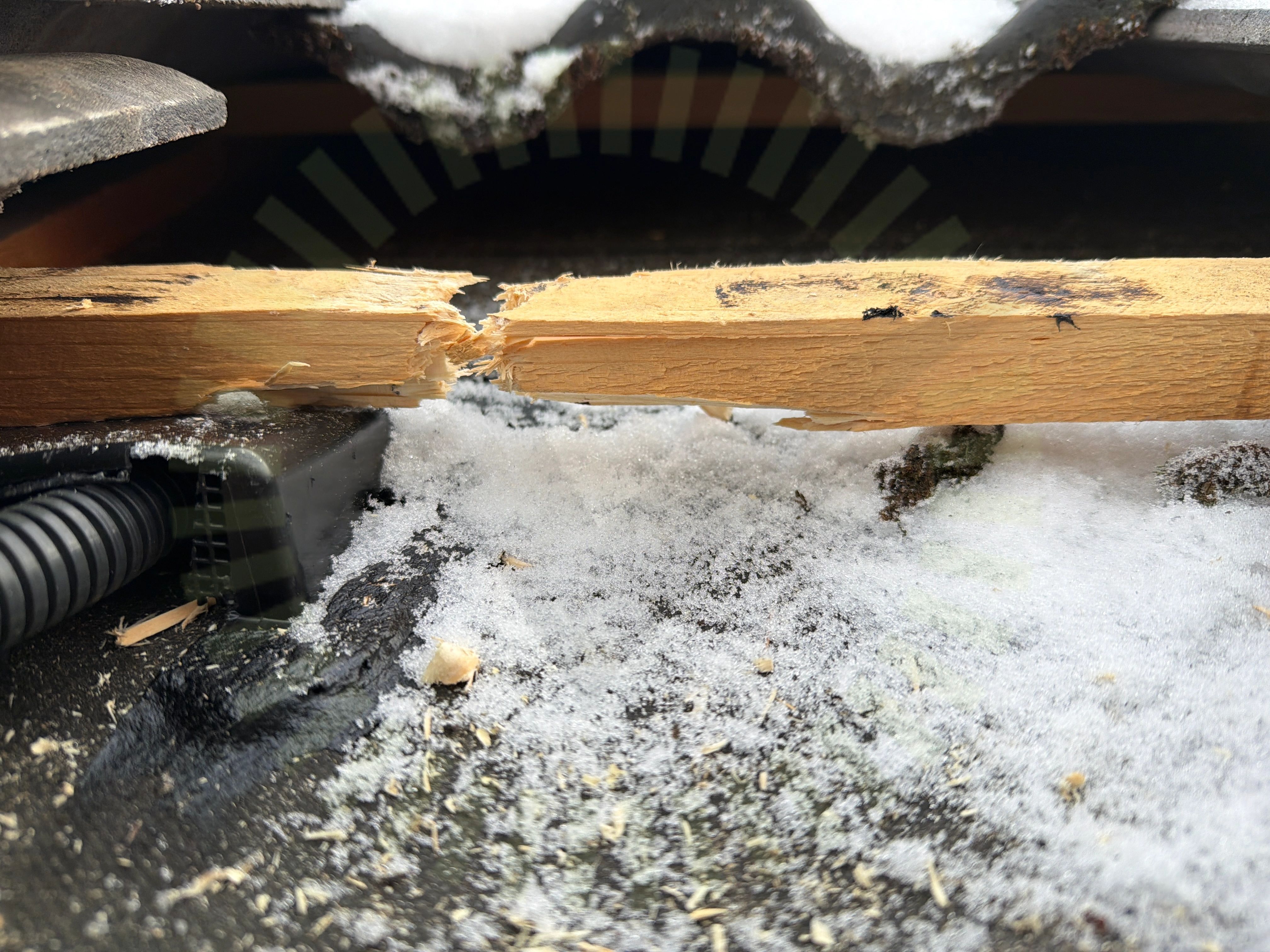

1.2 Skador läkt
Inte godkändLäkt har kapats för att få plats med genomföring.
Godkända kontrollpunkter
2/4AvtalSträngschema
Batteri
Anmärkningar
1/19

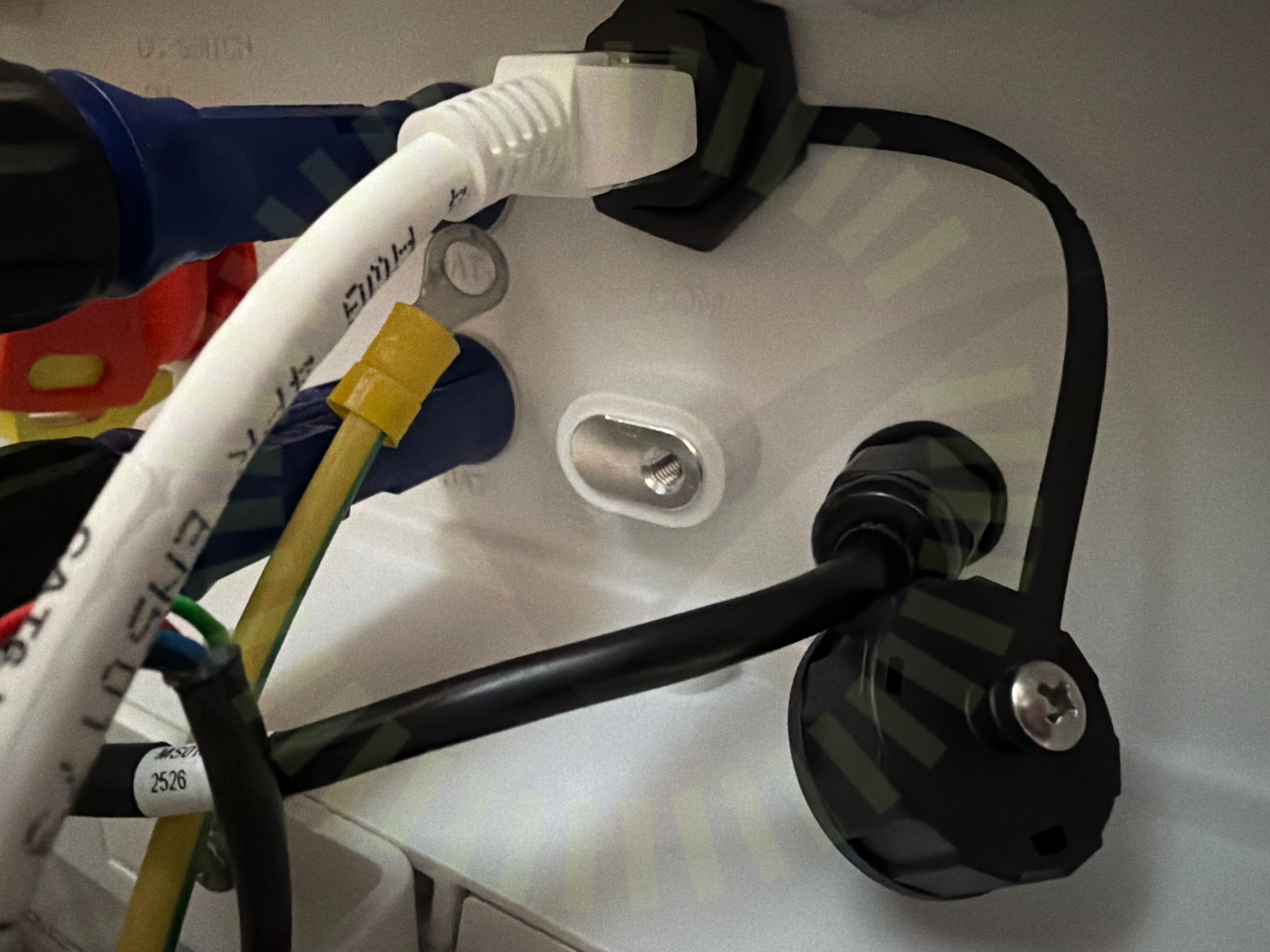

2.1 Batteri PE
Inte godkändBatteriets jordanslutning har inte skruvats fast.
SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 3
Godkända kontrollpunkter
18/19Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBatterikåporDC anslutning Fastsäkring av produktGolvinfästningLutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUnderliggande material - metallUppfästning av kablageUtrymmeVäderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Villa: DMEGC: DM(XXX)M10RT-B60HBB
Anmärkningar
1/19

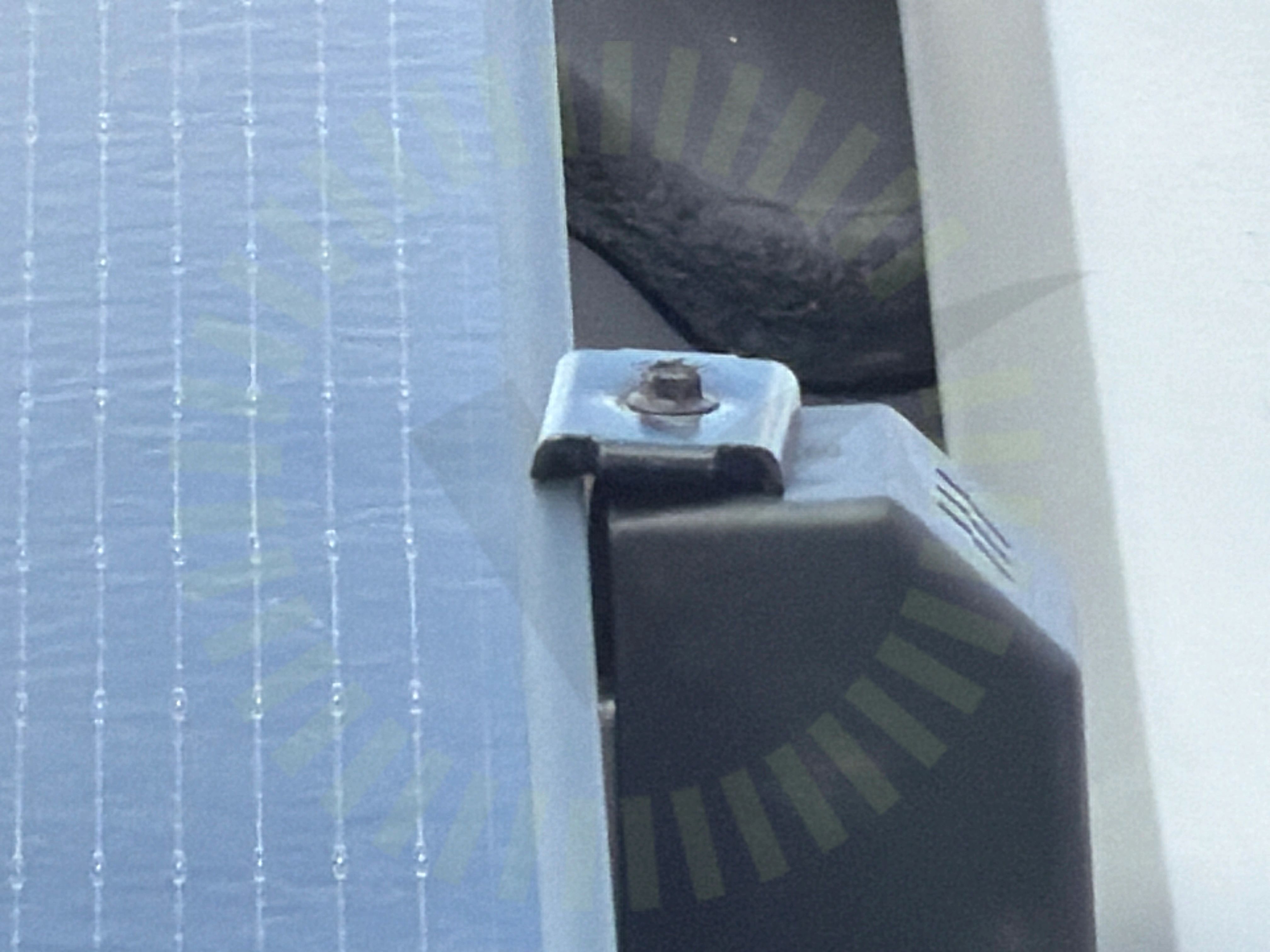

5.1 Klämmornas överlappning
Inte godkändÖverlappning på panelram från klämma blir felaktig då den är snett monterad
DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 12
Godkända kontrollpunkter
18/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Villa: Nordmount Panntak: Bärläkt
Anmärkningar
3/24

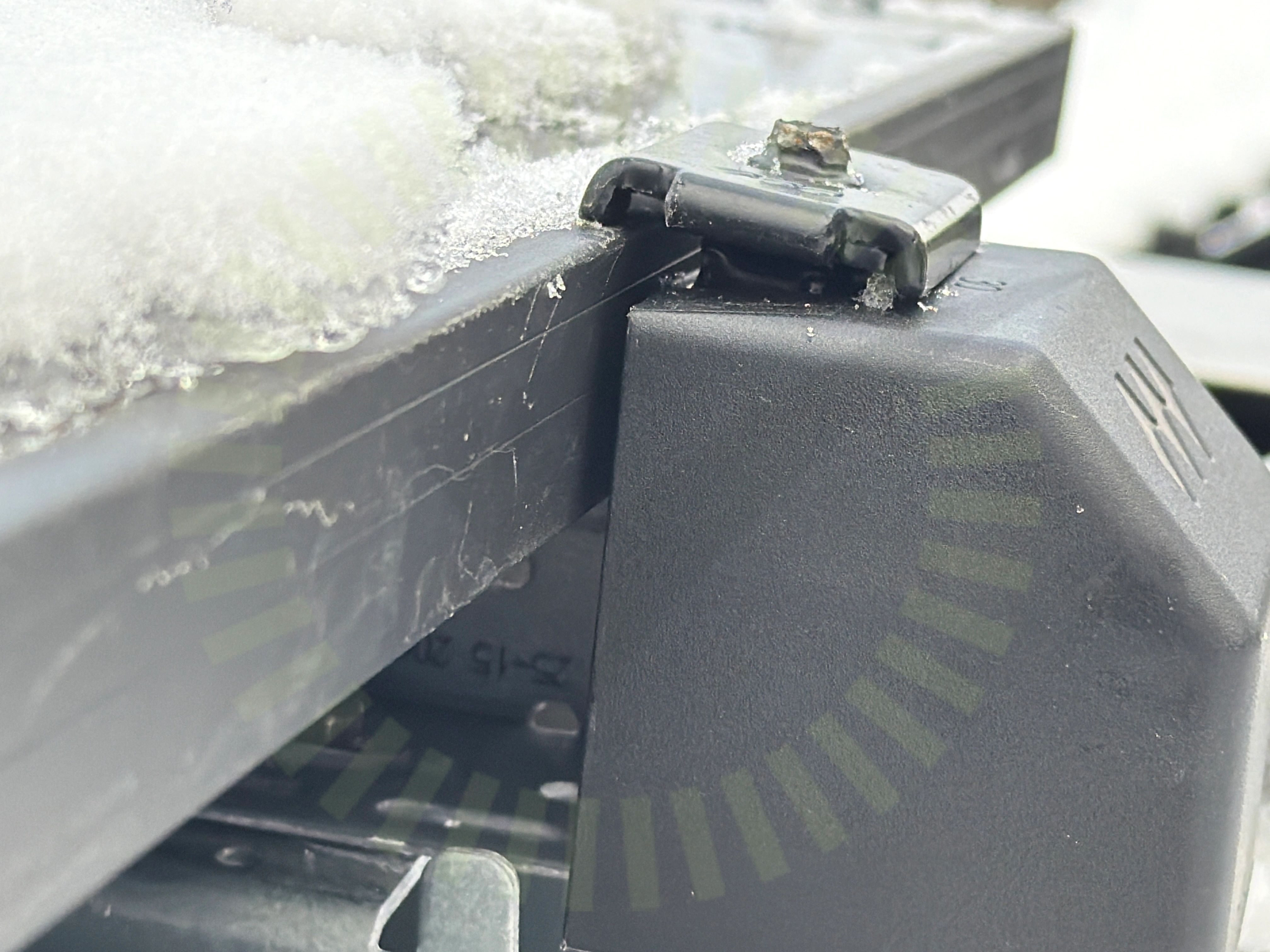

6.1 Ändklämmor
Inte godkändFlera ändklämmor ligger felaktigt mot panelerna.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7

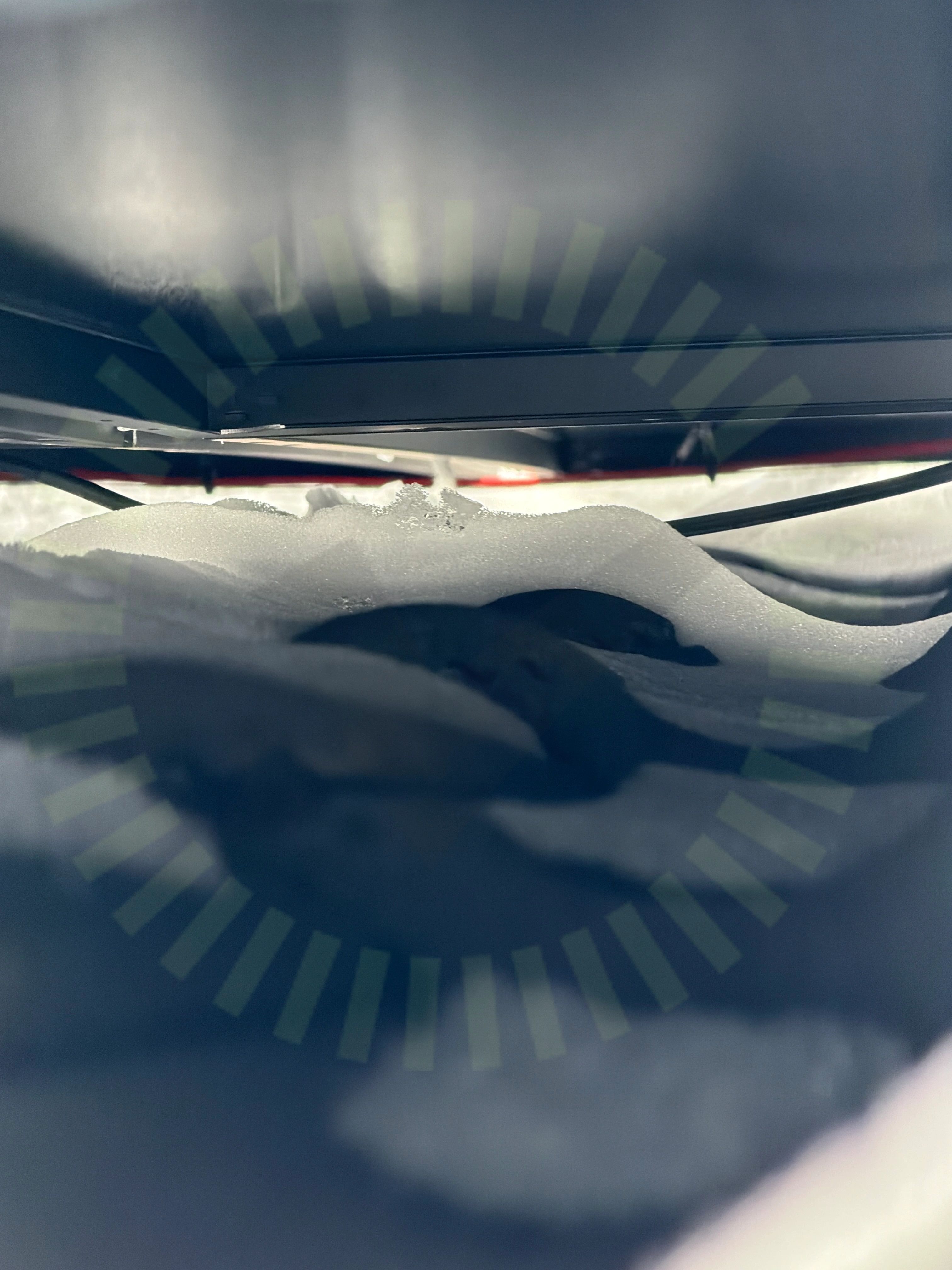

6.2 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
6.3 Skenans utstick för klämma
Inte godkändSkena sticker inte ut tillräckligt långt för klämman.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6
Godkända kontrollpunkter
21/24Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLiggande skenorLäktinfästningMittklämmorSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Växelriktare
Anmärkningar
1/35

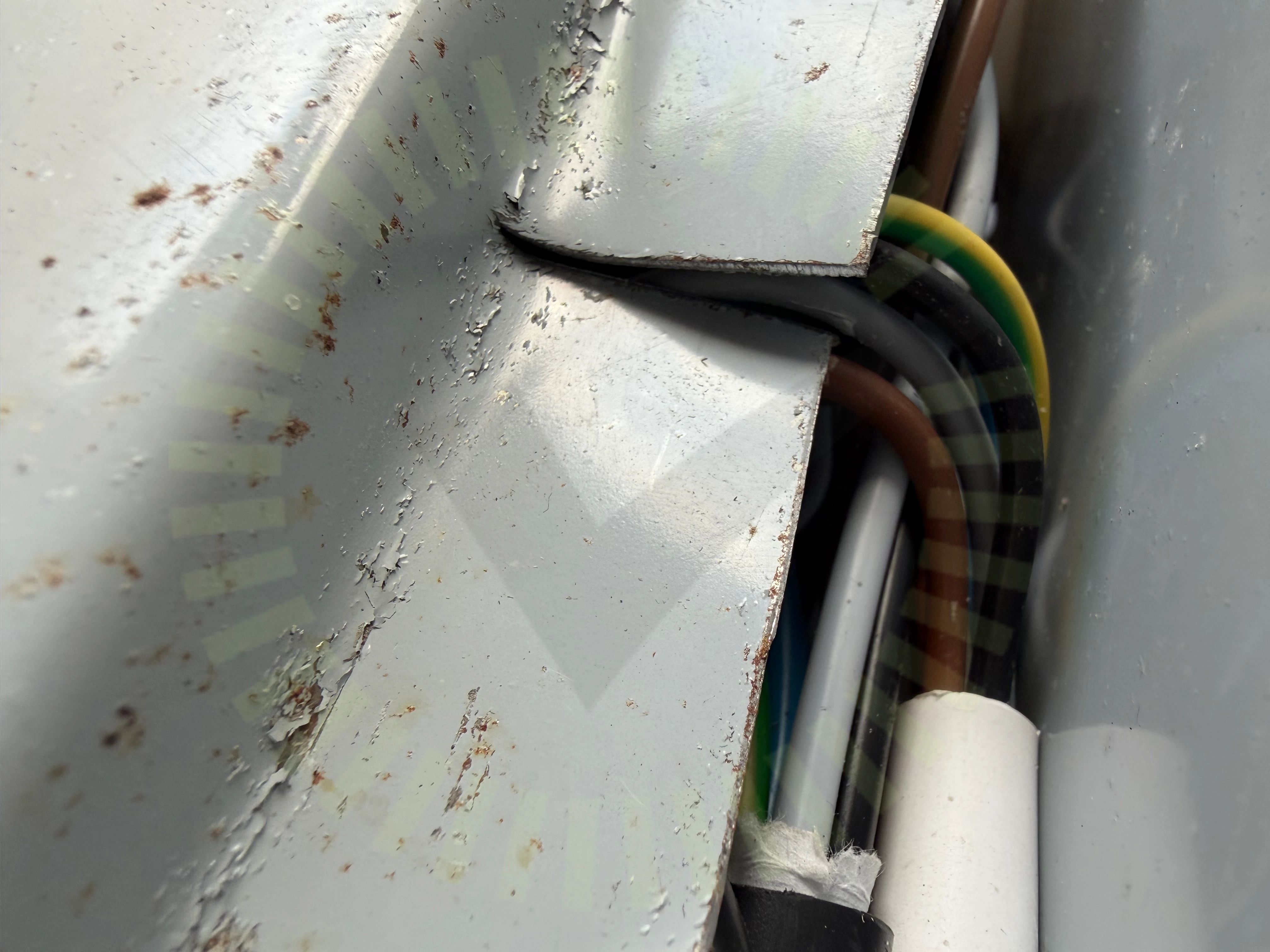

7.1 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare ligger öppet utanför kapsling och ligger mot skarp plåtkant.
SS 436 40 00 (412.2.2.1)
Godkända kontrollpunkter
34/35AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
