Besiktningsrapport

9.1

Installation genom

Otovo

Datum

23 november 2023

Ort

Mölndal, Västra Götalands län

Förstärkningsskruv

Kabeluppfästning

Väderskydd

+ 5

87% godkända13% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemESDEC Lutande Panntak

VäxelriktareGroWatt: MID15~25KTL3-X

TillbehörSäkerhetsbrytare AC

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Säkerhetsbrytare AC

Godkända kontrollpunkter

5/5

BöjradieEgenskaperFörskruvningarPlaceringRakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

2/28

3.1 Förstärkningsskruv

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Saknas förstärkningsskruv.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

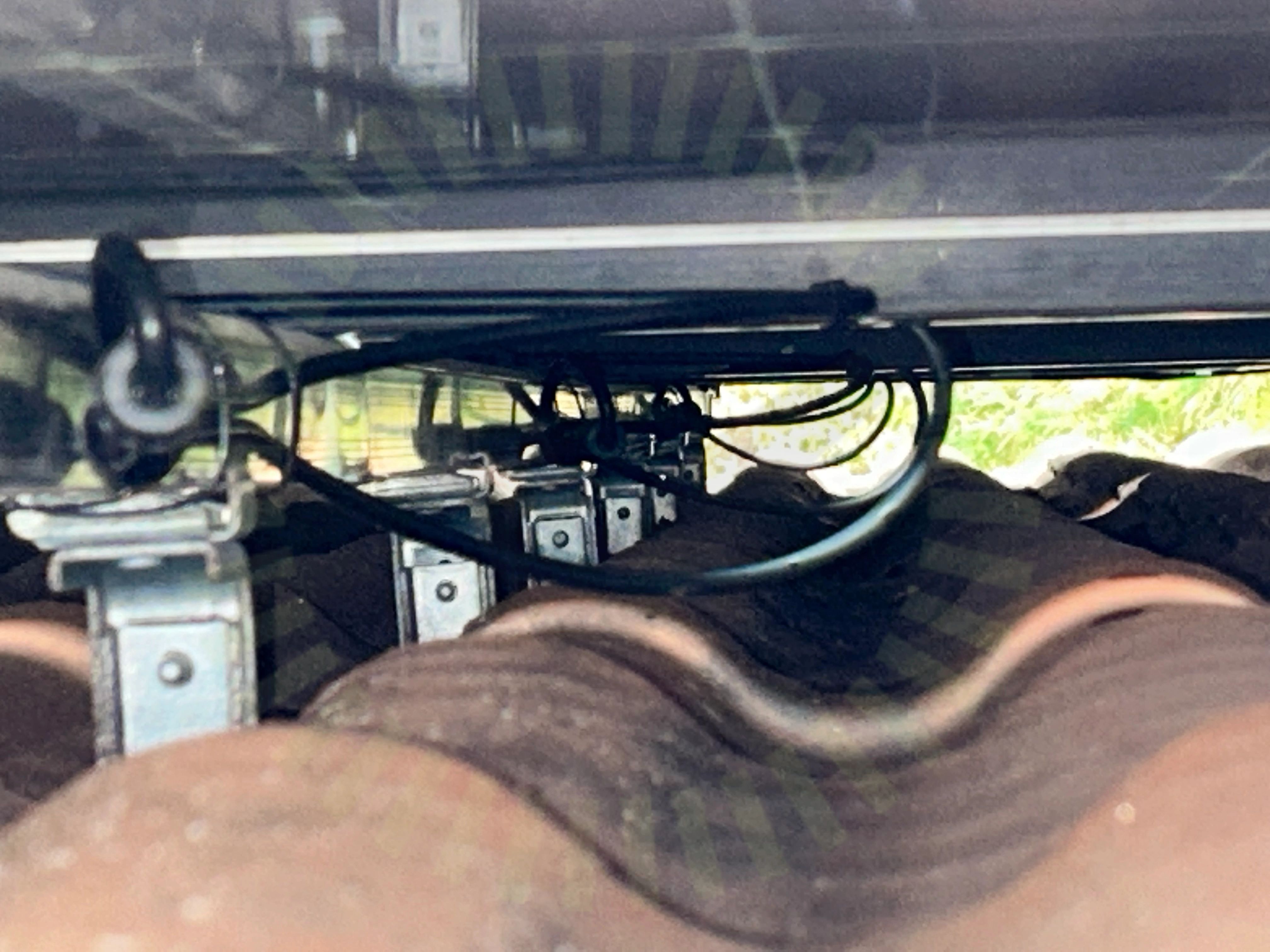

3.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

25/28

Använd skruv för klämmaFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/28

Takgenomföring

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

3/18

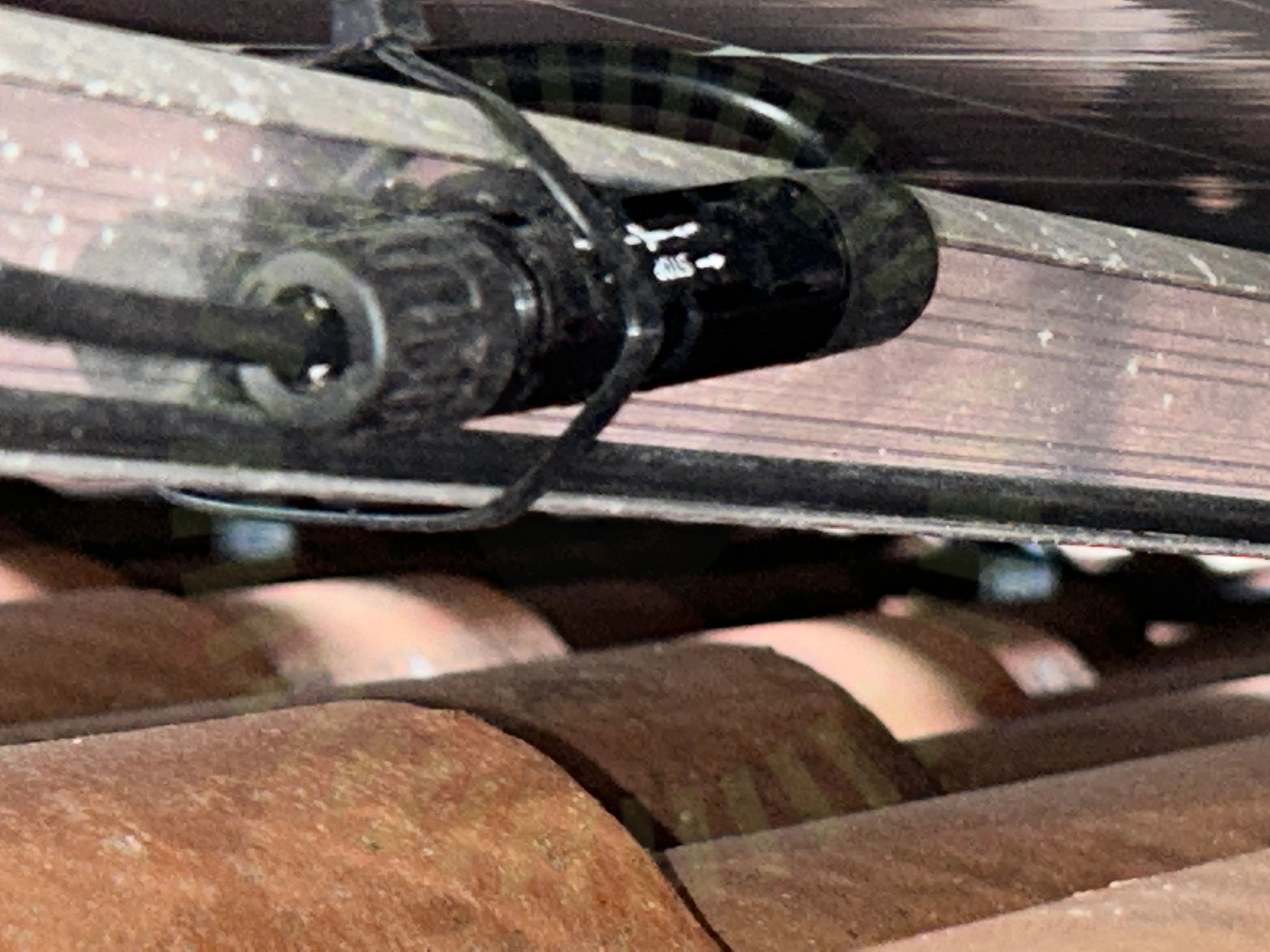

4.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Ma711 sida 4

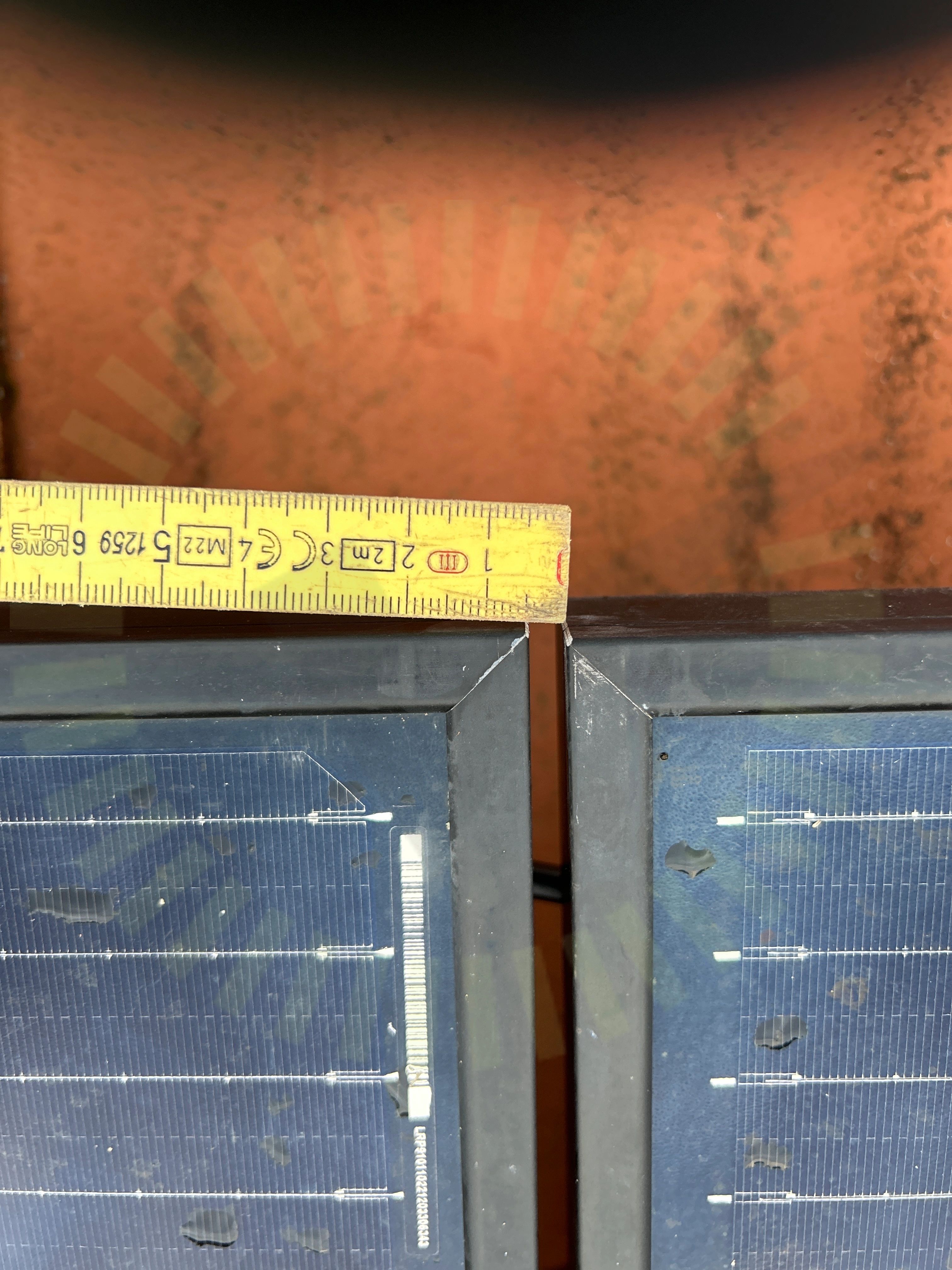

4.2 Mellanrum

Inte godkänd

Tillverkaren kräver ett visst mellanrum mellan panelerna på grund av värmeutveckling och ventilation.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

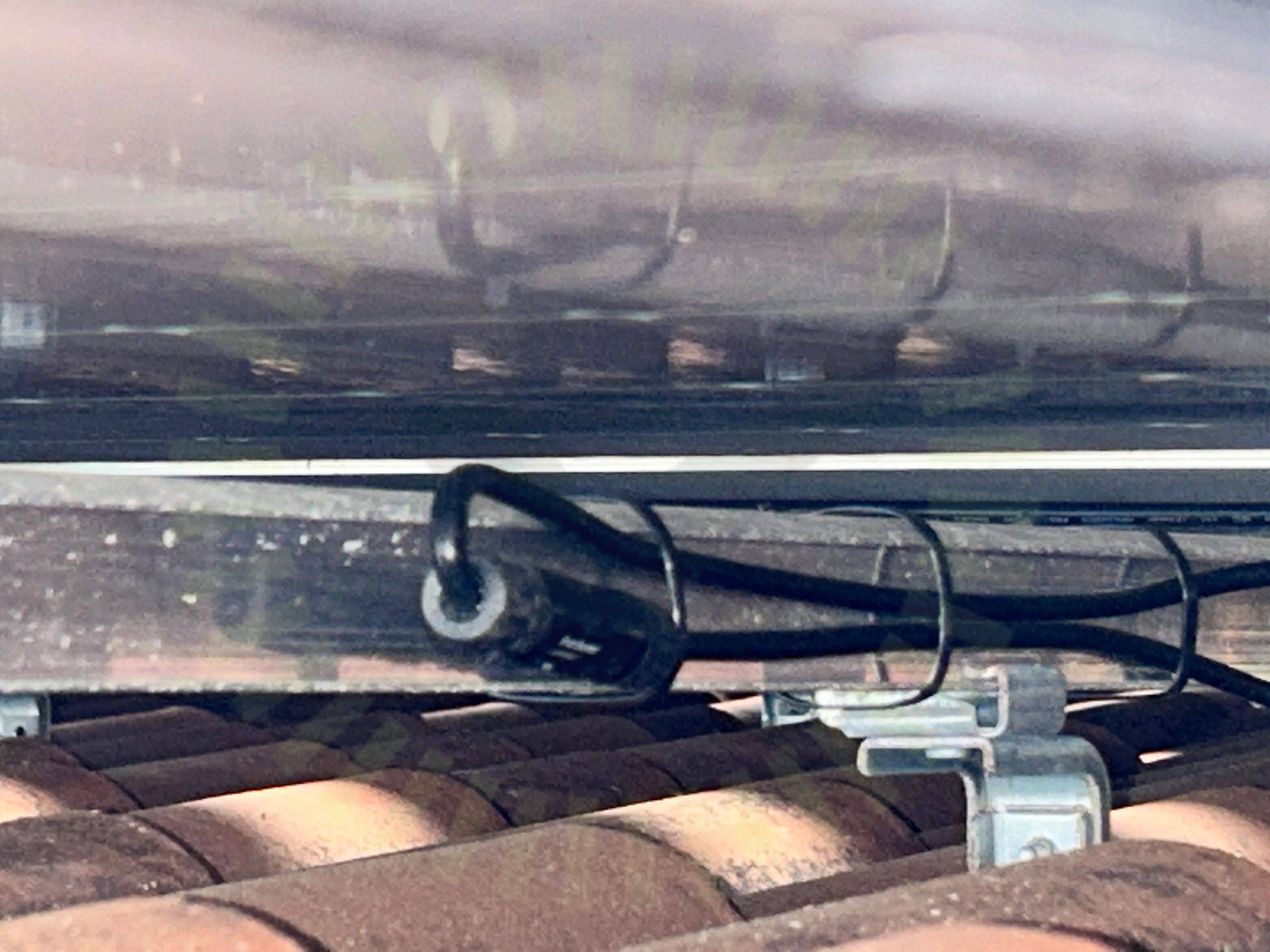

4.3 Panelkablagets böjradie

Inte godkänd

Kablar vid kontaktdons utgångar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

15/18

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontakterKopplingslådaPunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Varselmärkning

Godkända kontrollpunkter

3/3

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/27

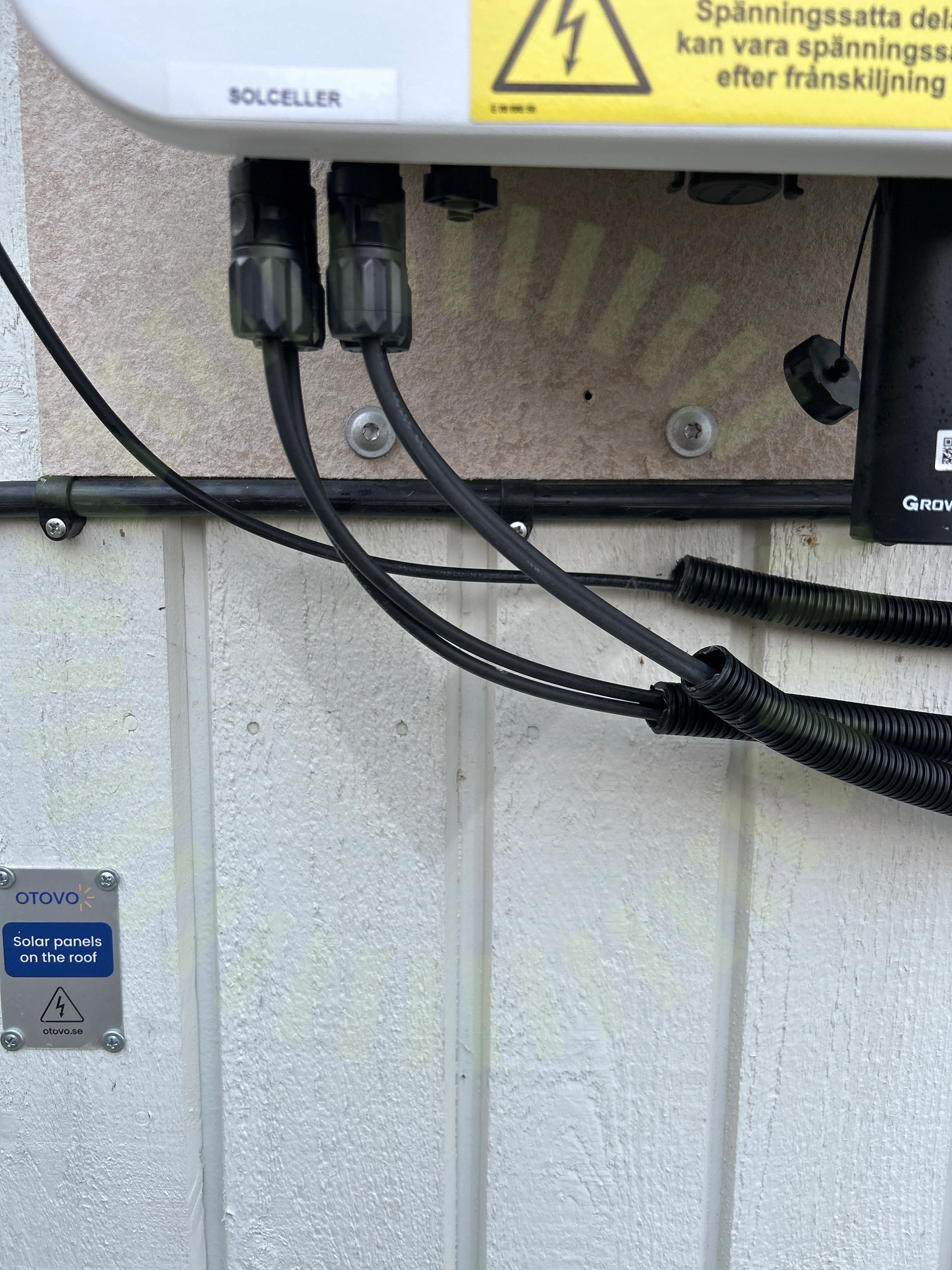

6.1 DC Kontakter stress

Inte godkänd

Kontakter utstår stress i form av drag.

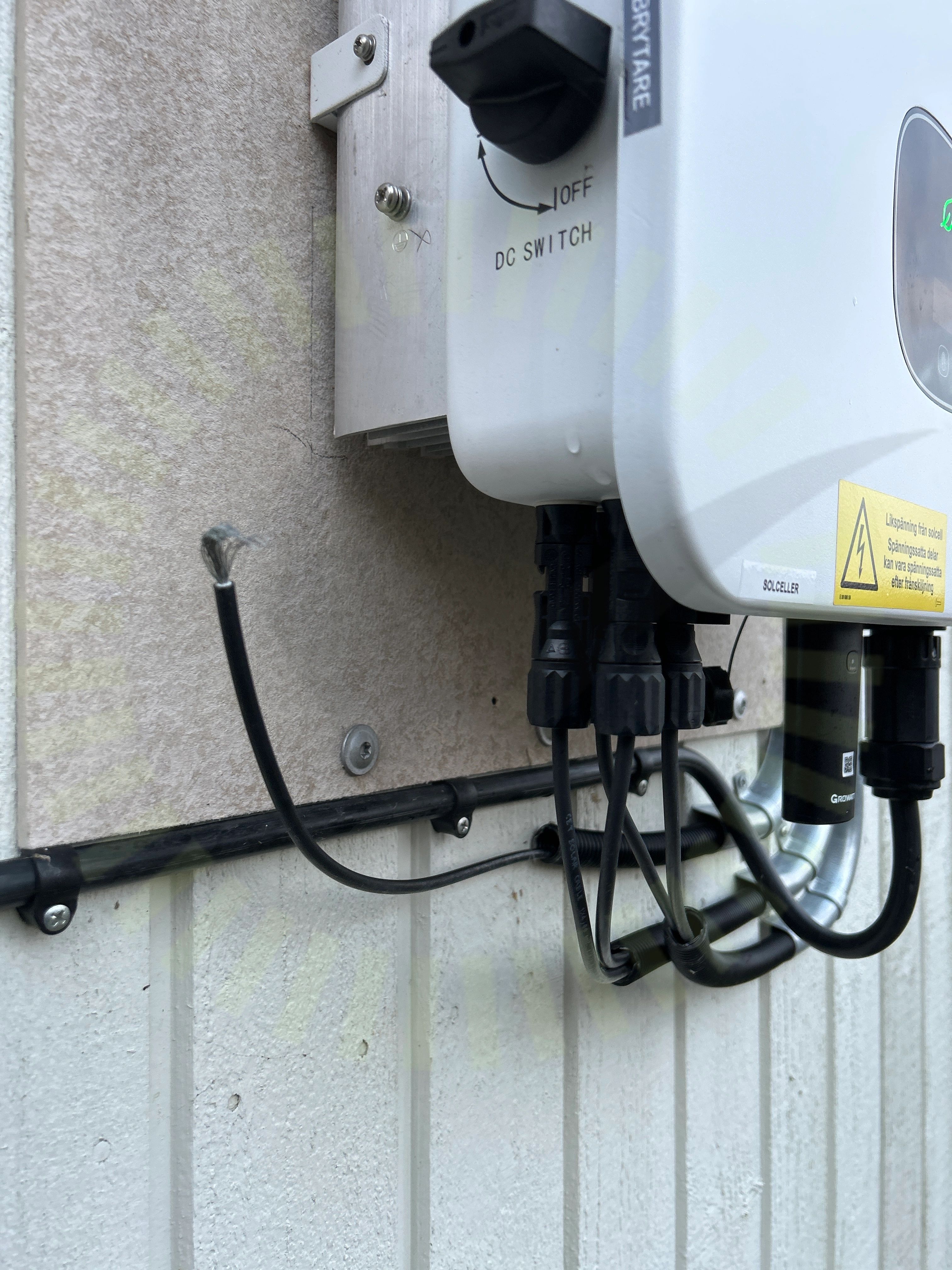

6.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

GroWatt User Manual EN 202206, Sida 13

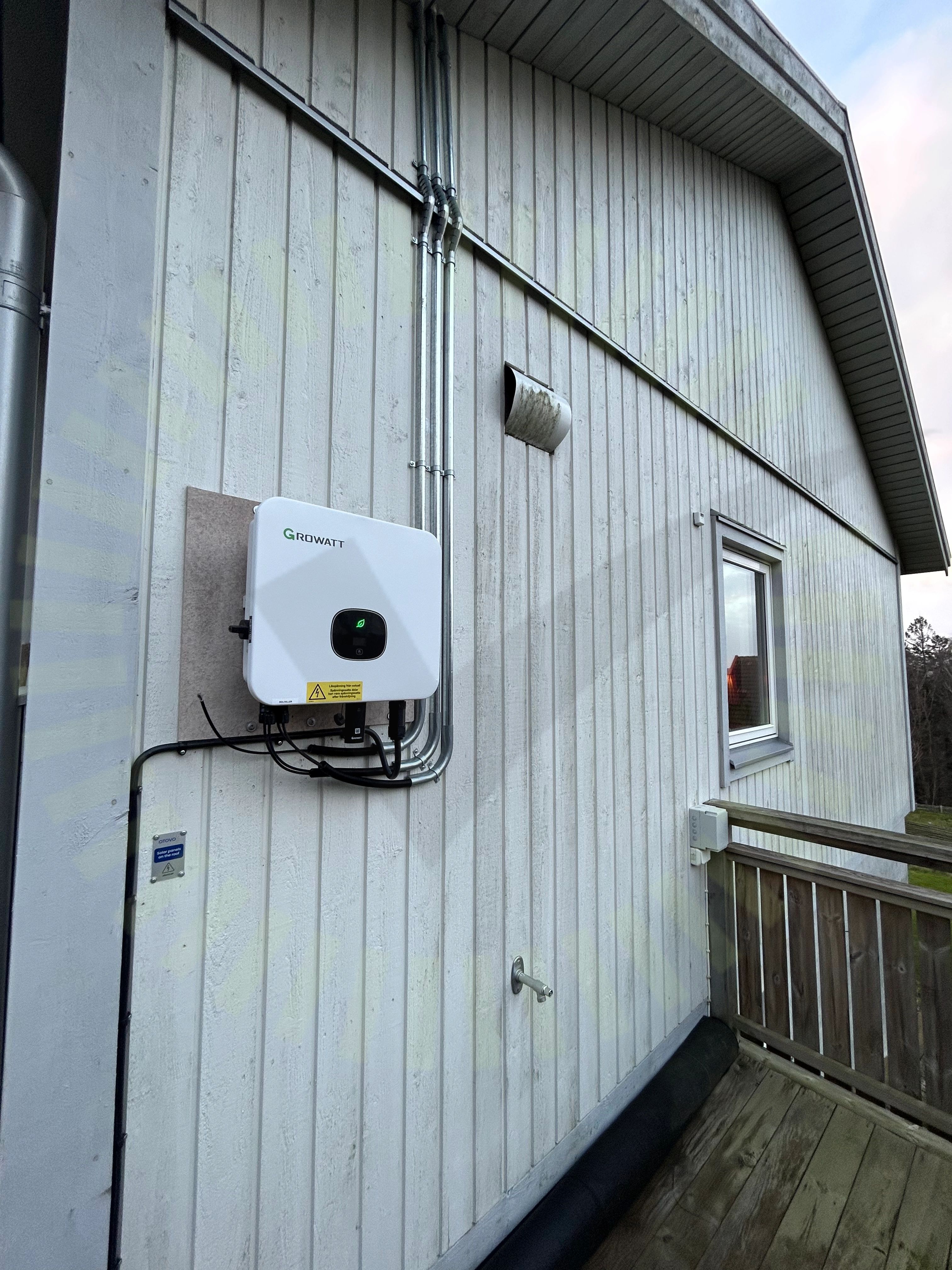

6.3 Väderskydd

Inte godkänd

Tillverkaren tillåter inte att växelriktaren placeras i direkt solljus.

MID 10-25KTL3-X User Manual EN 202206, Sida 9

Godkända kontrollpunkter

24/27

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningFastsäkring av produktFörskruvningHuvudsäkringInfästningLedare FastspändaMärkningSäkringsdimensionVentilationVäxelriktarens IP klassning

Växelriktare

Anmärkningar

1/1

7.1 Växelriktare funktion

Kundkommentar

Växelriktaren fungerar ej som planerat. Oregelbunden drift.
