Besiktningsrapport
9.9
Installation genom
Takkraft
Datum
11 november 2025
Ort
Åkersberga, Stockholms län
Missvisande varselmärkning
Potentialutjämningsledare
98% godkända
2% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B60HBB
Montagesystem
MAFI: Concrete Tile Bracket Läktfästen
Batteri
Sigenergy: SigenStor BAT
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Tillbehör
Undercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3
Mätprotokoll DC
Strängschema
Ej tillgängligt vid besiktning
1/3
Avtal
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
17/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Ej tillgängligt vid besiktning
2/19
Förbindelse av kontakter
Kontaktdon
Tak 1: MAFI: Concrete Tile Bracket Läktfästen
Godkända kontrollpunkter
19/21
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Typ av takpanna
Underbyggnad
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
2/21
Potentialutjämningsledare
Takgenomföring
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Anmärkningar
1/4
7.1 Missvisande varselmärkning
Inte godkänd
Missvisande varselmärkning. Likspänning förekommer inte på markerad plats.
Godkända kontrollpunkter
3/4
Informering av solceller
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36

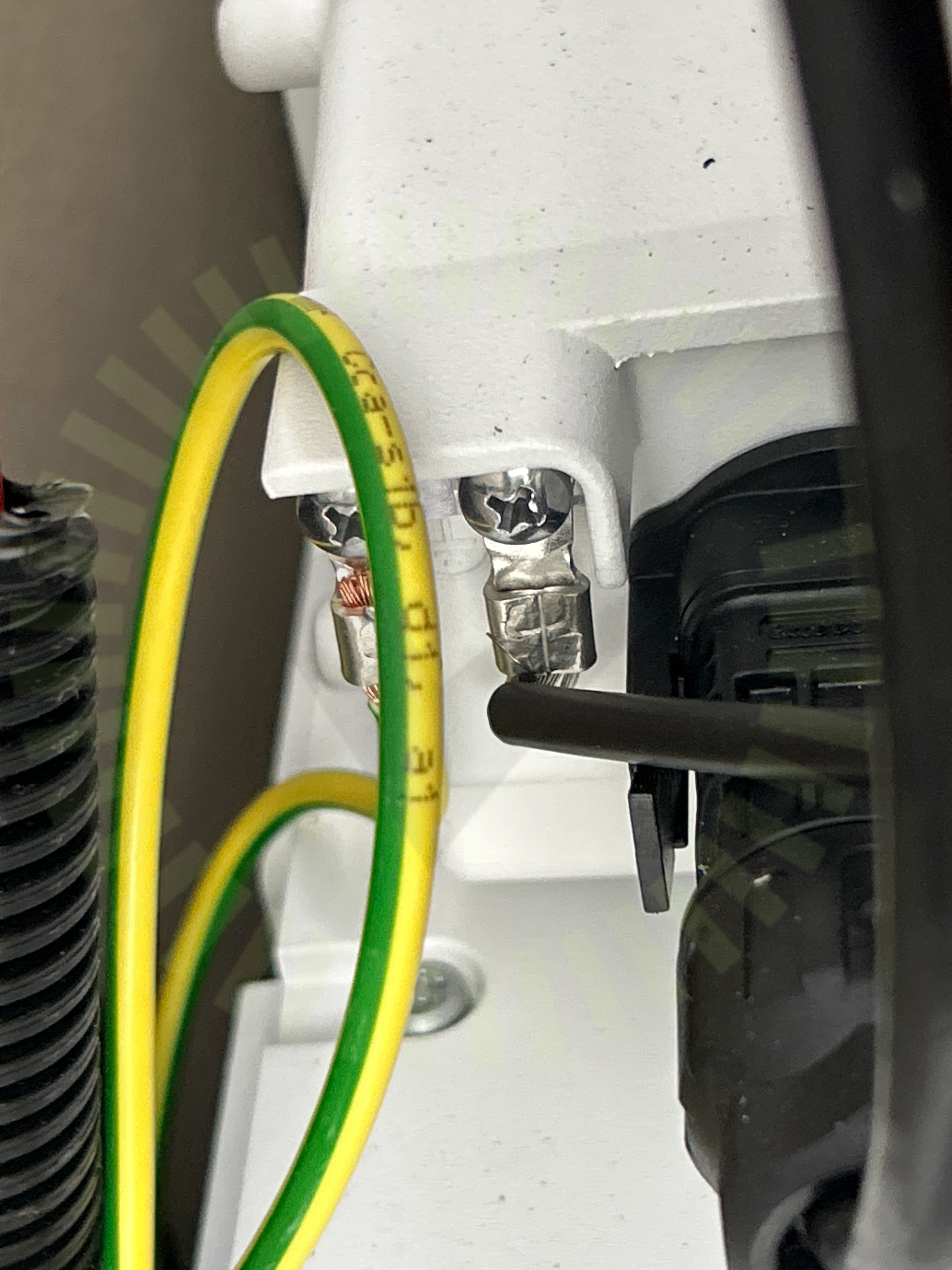

8.1 Potentialutjämningsledare
Inte godkänd
Potentialutjämningsledare sitter löst i kabelsko.
Godkända kontrollpunkter
34/36
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/36
Dubbel matning
