Besiktningsrapport

8.8

Installation genom

Sesol

Datum

3 juli 2023

Ort

Habo , Västra Götalands län

Mittklämma skruv

Underliggande takpanna

AC anslutning växelriktare

+ 6

86% godkända14% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätninsprotokoll av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Säkerhetsbrytare AC

Anmärkningar

2/6

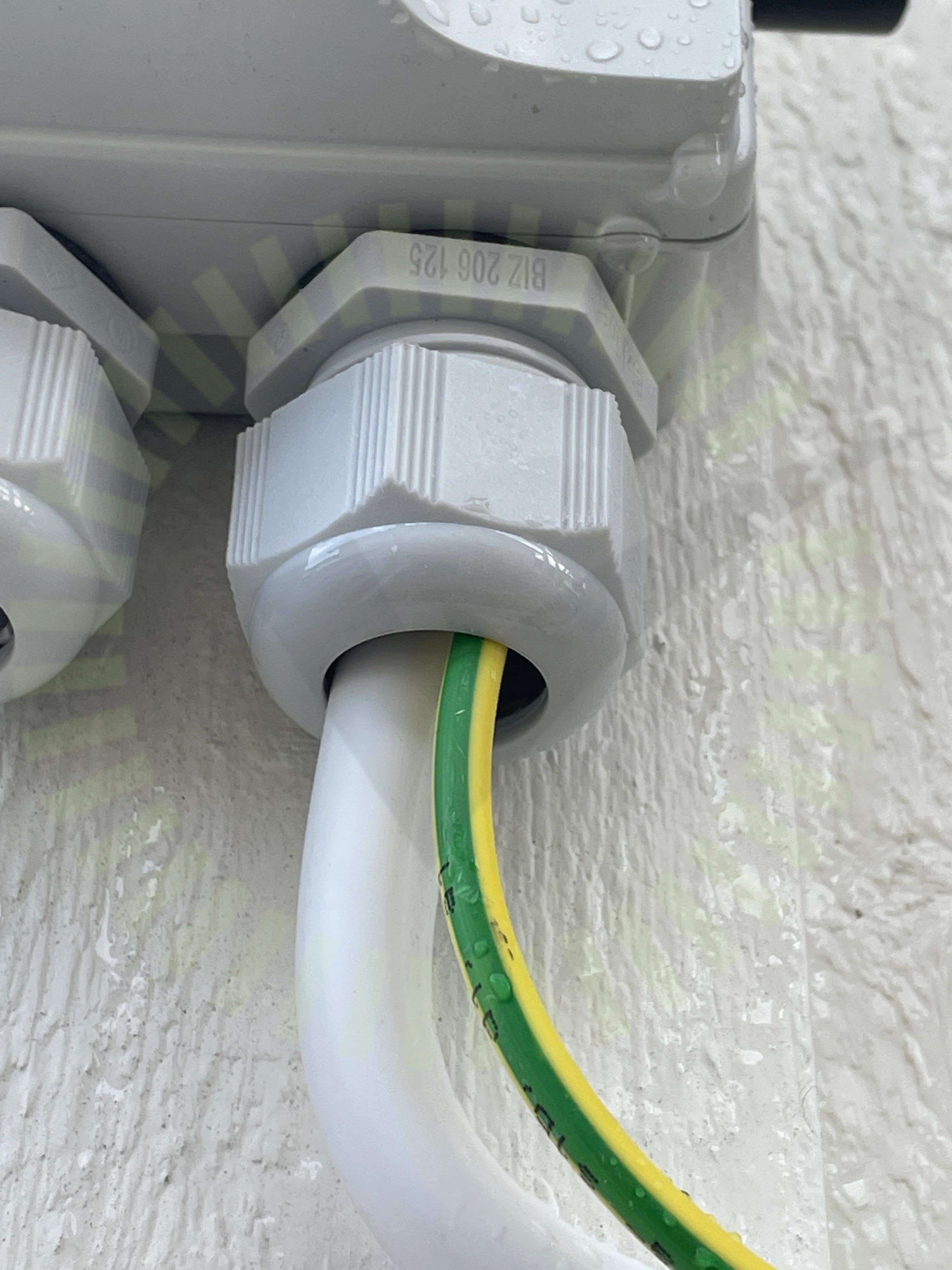

2.1 Förskruvningar

Inte godkänd

Två kablar går in i en förskruvning avsedd för en kabel.

2.2 Anslutning

Inte godkänd

Jordkabel i arbetsbrytare är inte lämpligt ansluten i plint.

Godkända kontrollpunkter

4/6

BöjradieEgenskaperInfästningPlacering

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

2/16

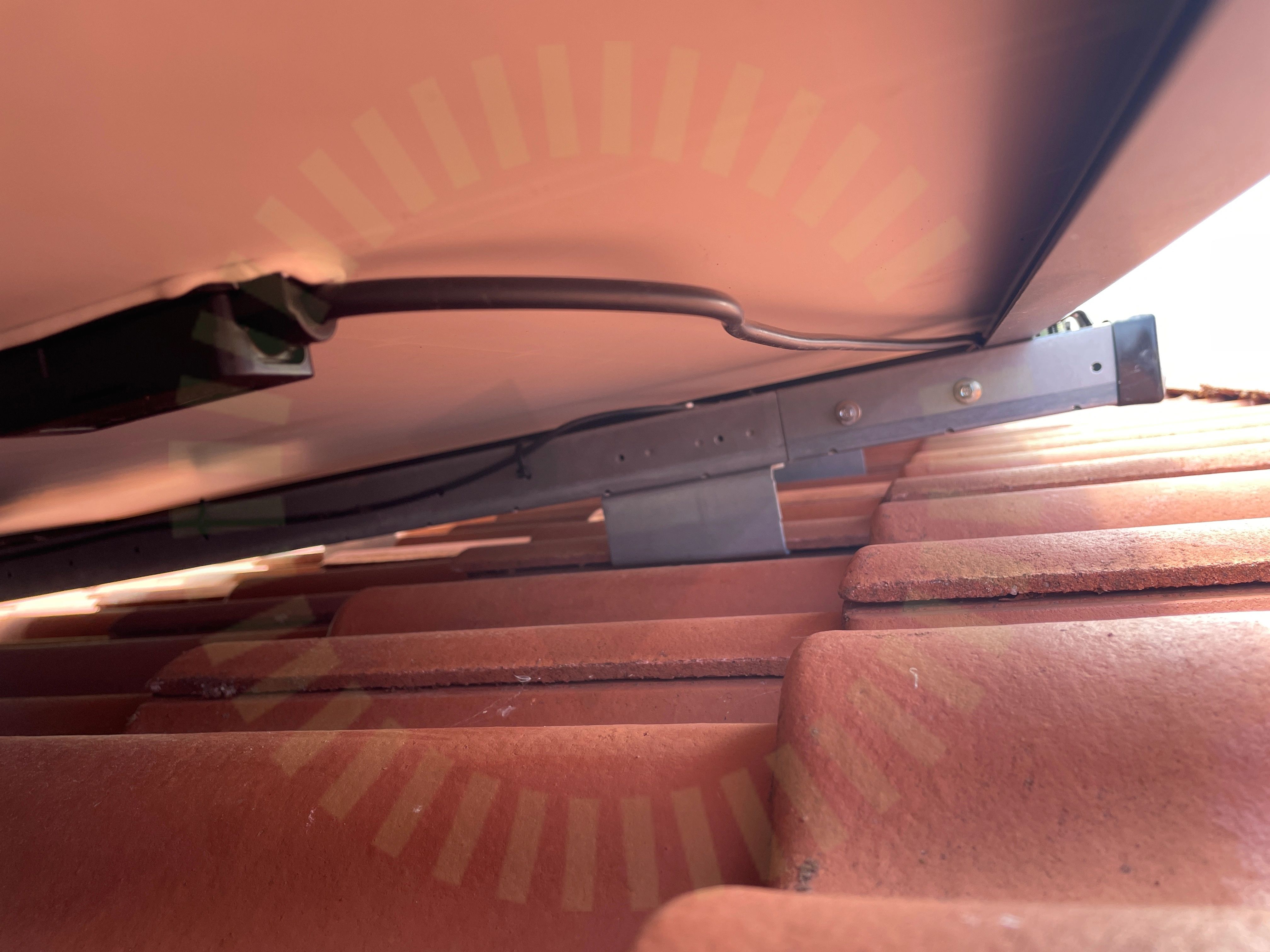

3.1 Kopplingslåda

Inte godkänd

Kablage frihänger ca 60 cm och belastar kopplingslåda

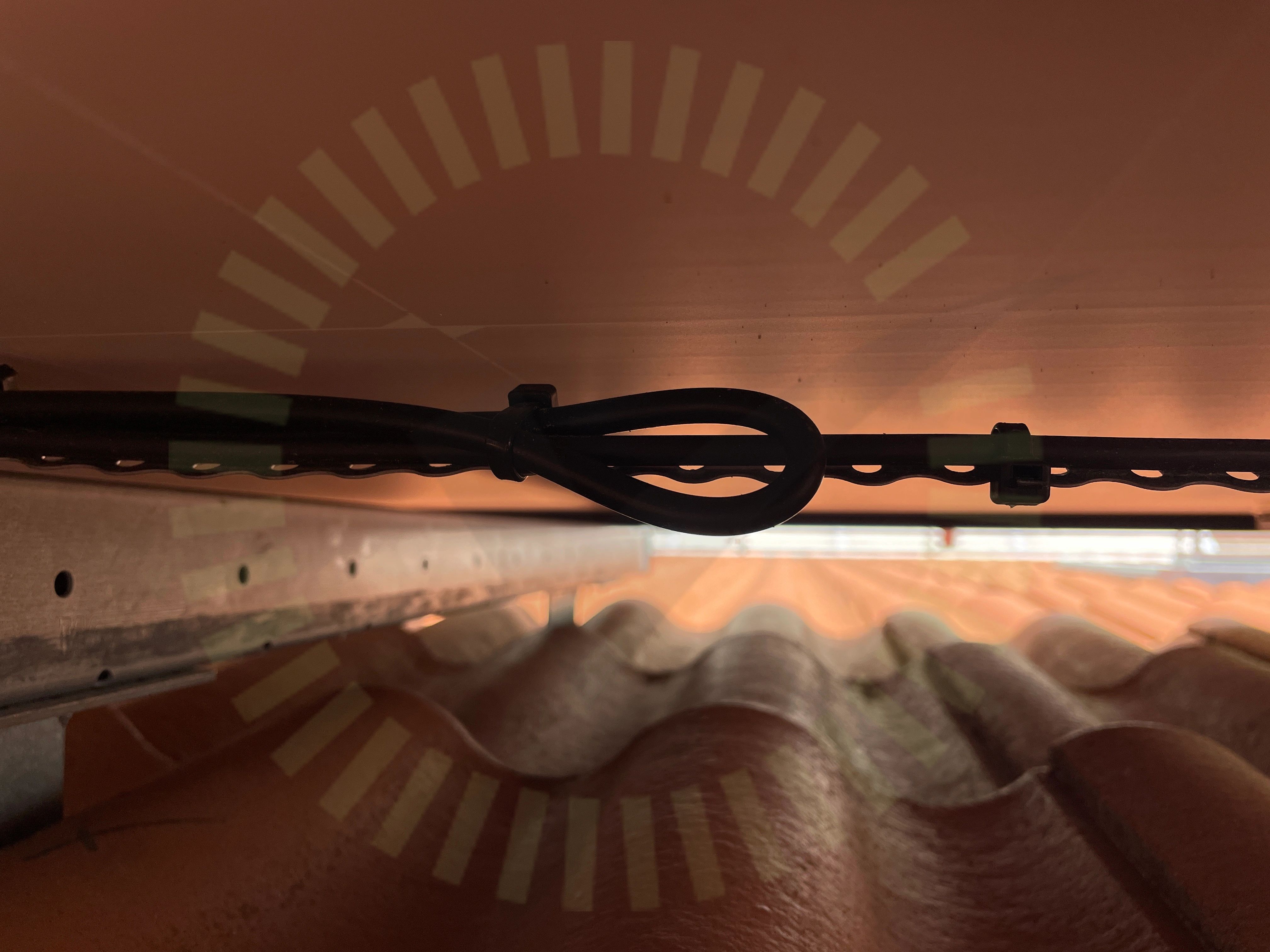

3.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie. Minsta böjradie är 43 mm

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

14/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

5/24

4.1 Mittklämma skruv

Inte godkänd

Mittfästen är inte åtskruvade korrekt, skruv ej helt idragen

Tillverkarens anvisningar

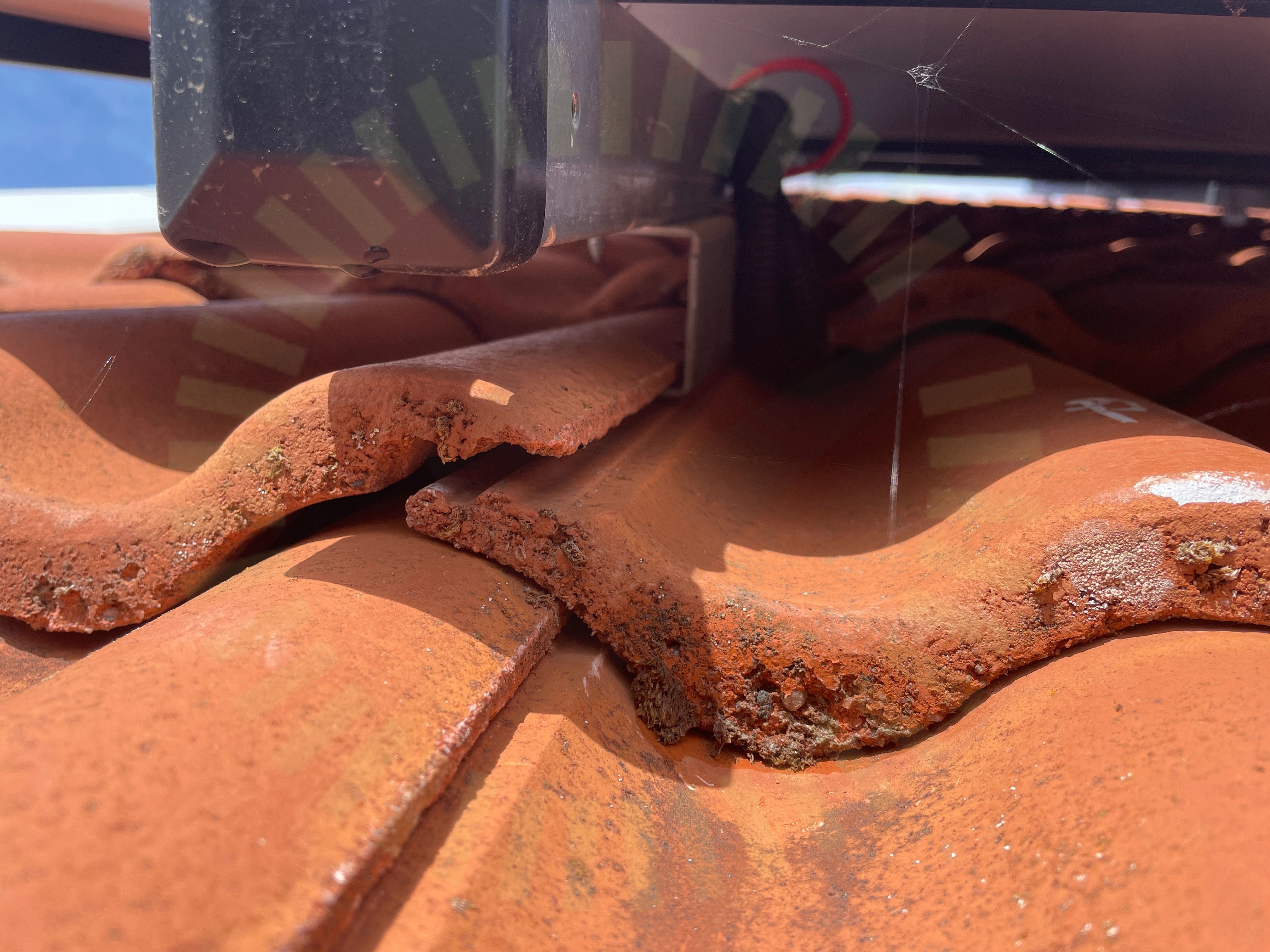

4.2 Pannors anpassning runt fästen

Inte godkänd

Urtag är ej utfört enligt panntillverkarens anvisningar, strider mot svensk byggnorm

AMA HUS 21 (JUC.1/JUE.1)

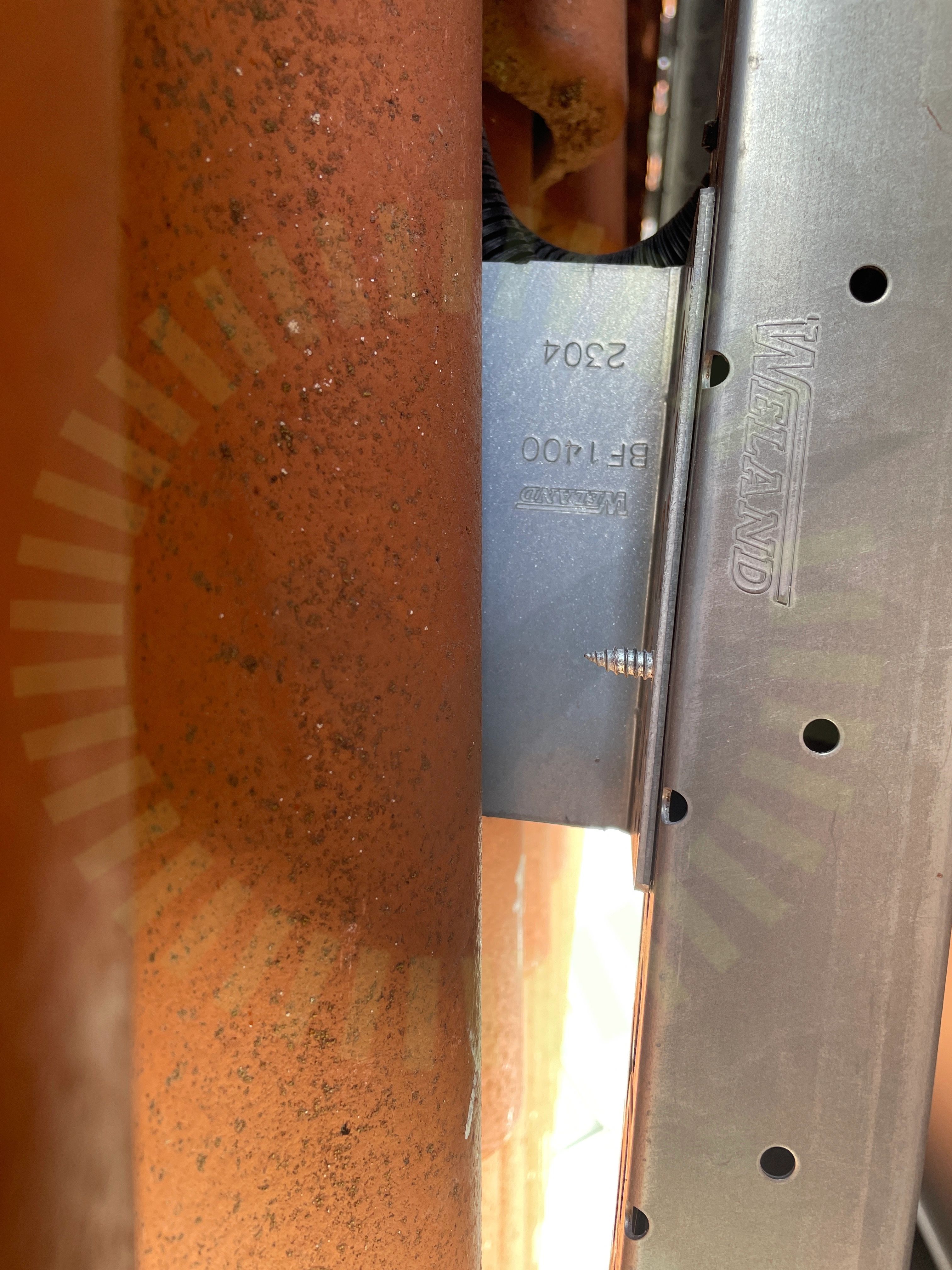

4.3 Skenornas infästning

Inte godkänd

Fel antal skruvar i skeninfästning.

MA5104. Sid 1 (1) | Version 4 - 221101

4.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd enligt bild i slutdokumentationen. Framgår ej av bild om den är förlagd i takutsprång där tätning ej behövs eller inte.

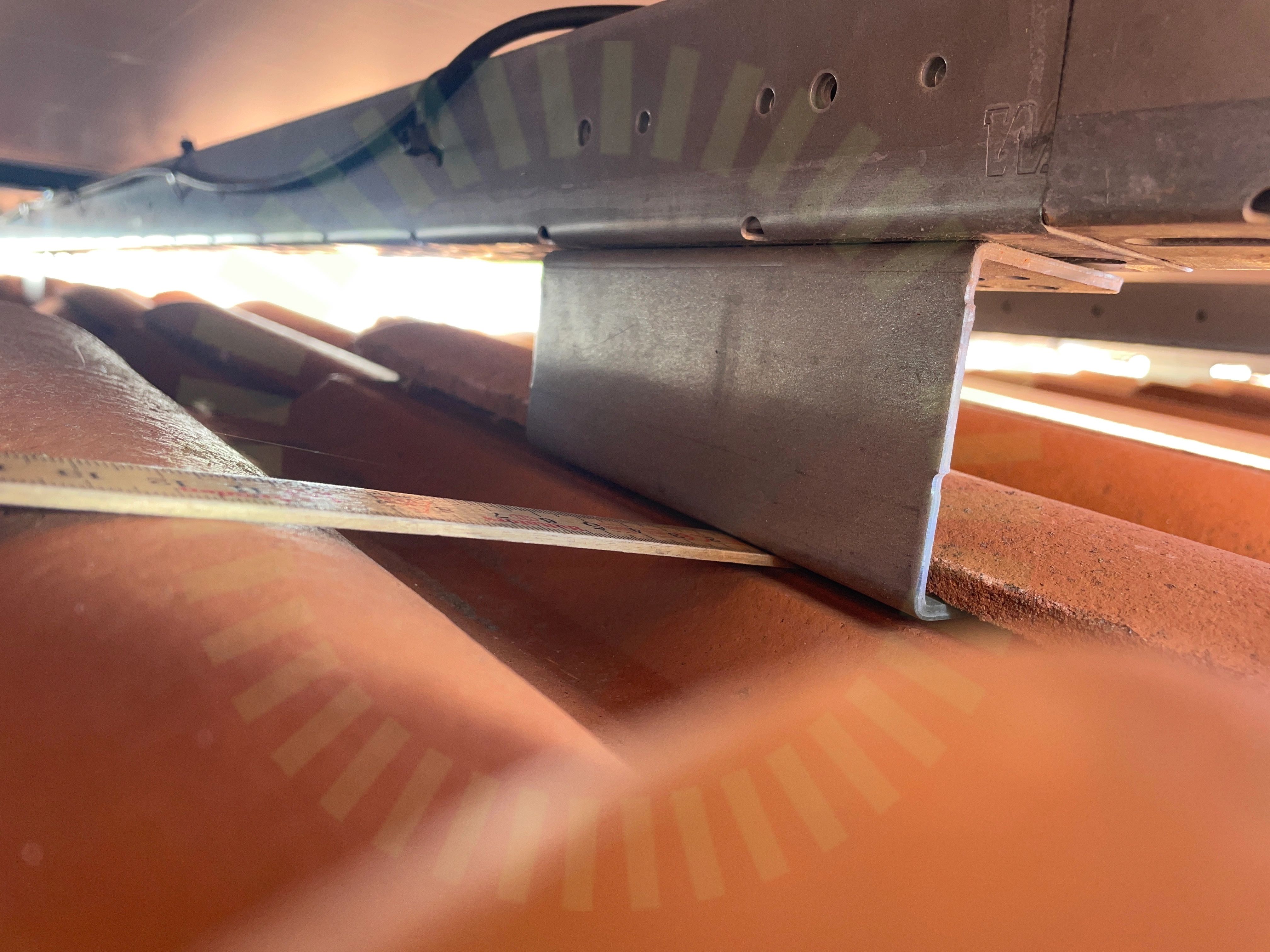

4.5 Underliggande takpanna

Inte godkänd

Infästningar saknar avstånd till underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

19/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämmorPlaceringSkadorSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/33

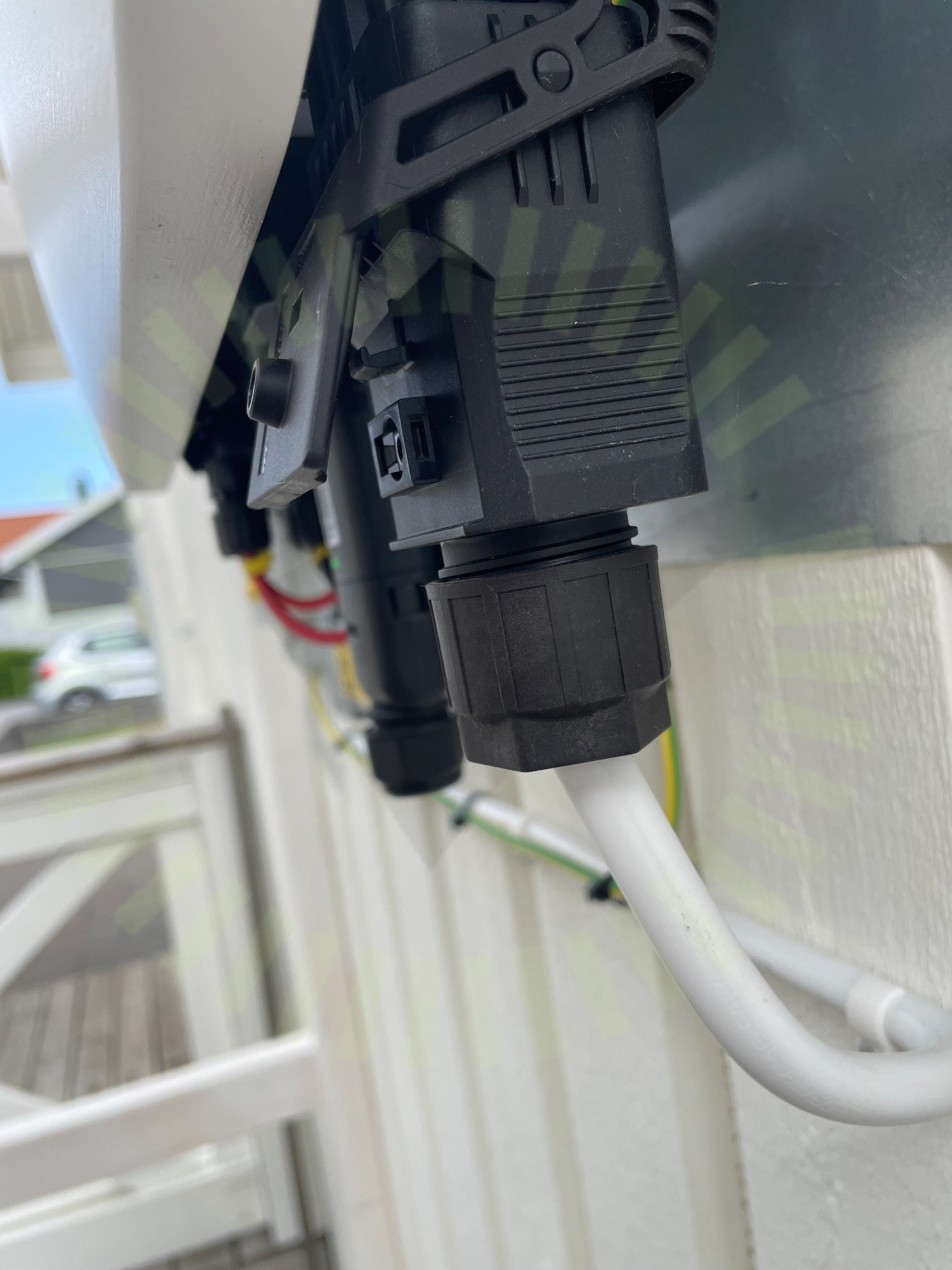

6.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

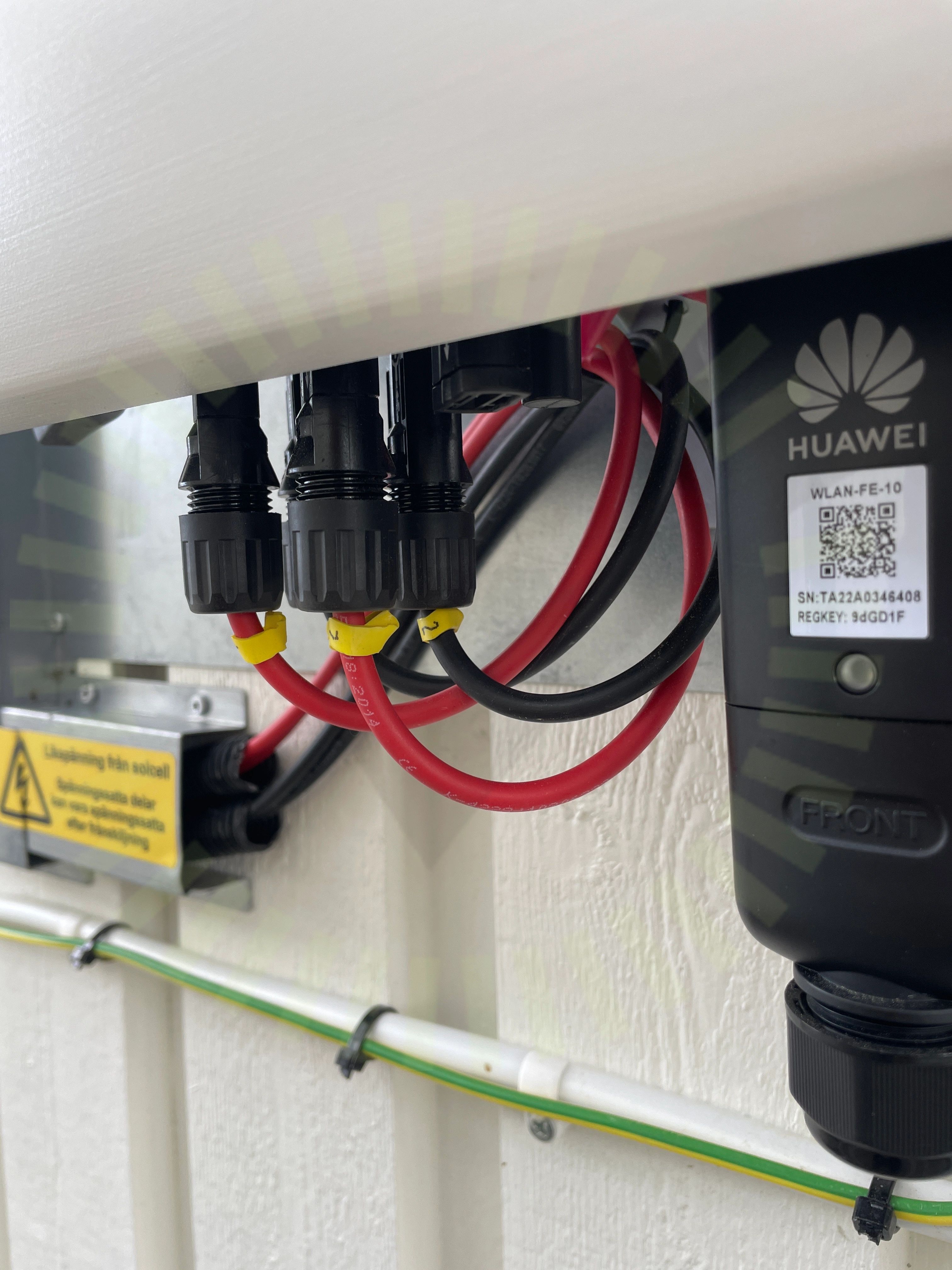

6.2 DC Kontakter stress

Inte godkänd

Kontakter utsätts för konstant stress

Staubli Monteringsanvisningar MA711 (se_en)

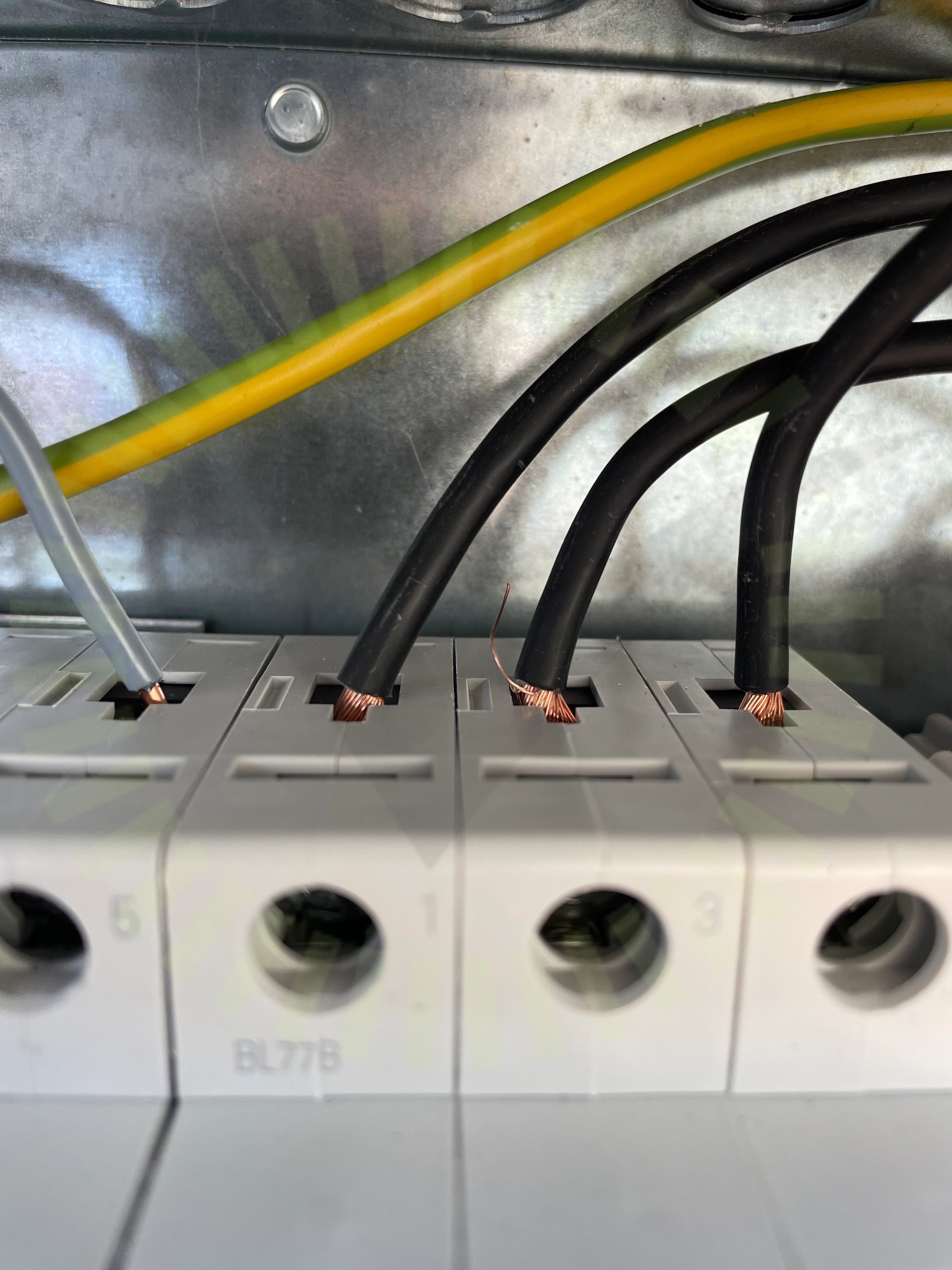

6.3 Kardeler

Inte godkänd

Ledarändarna ska hanteras så att kardelerna inte separeras.

SS 436 40 00 (526.8.1)

Godkända kontrollpunkter

30/33

AC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
