Besiktningsrapport
9.5
Installation genom
Yellow Home AB
Datum
3 januari 2023
Ort
Kävlinge, Skåne län
Kabeluppfästning
Dragavlastade
Slutklämmor
94% godkända
6% ej godkända
Om installationen
Paneler
Meyer Burger: Black
Optimerare
Tigo: TS4-S
Montagesystem
IBC: TopFix 200 (Betongkrok)
Växelriktare
SunGrow: SH5-10RT
Installerad av Yellow Home AB som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, IBC: TopFix 200 (Betongkrok)
Anmärkningar
2/19
1.1 Kabeluppfästning
Inte godkänd
Kablarna hänger för långa sträckor utan stöd.
SS 436 40 00 (712.521.101 och 522.8.4)

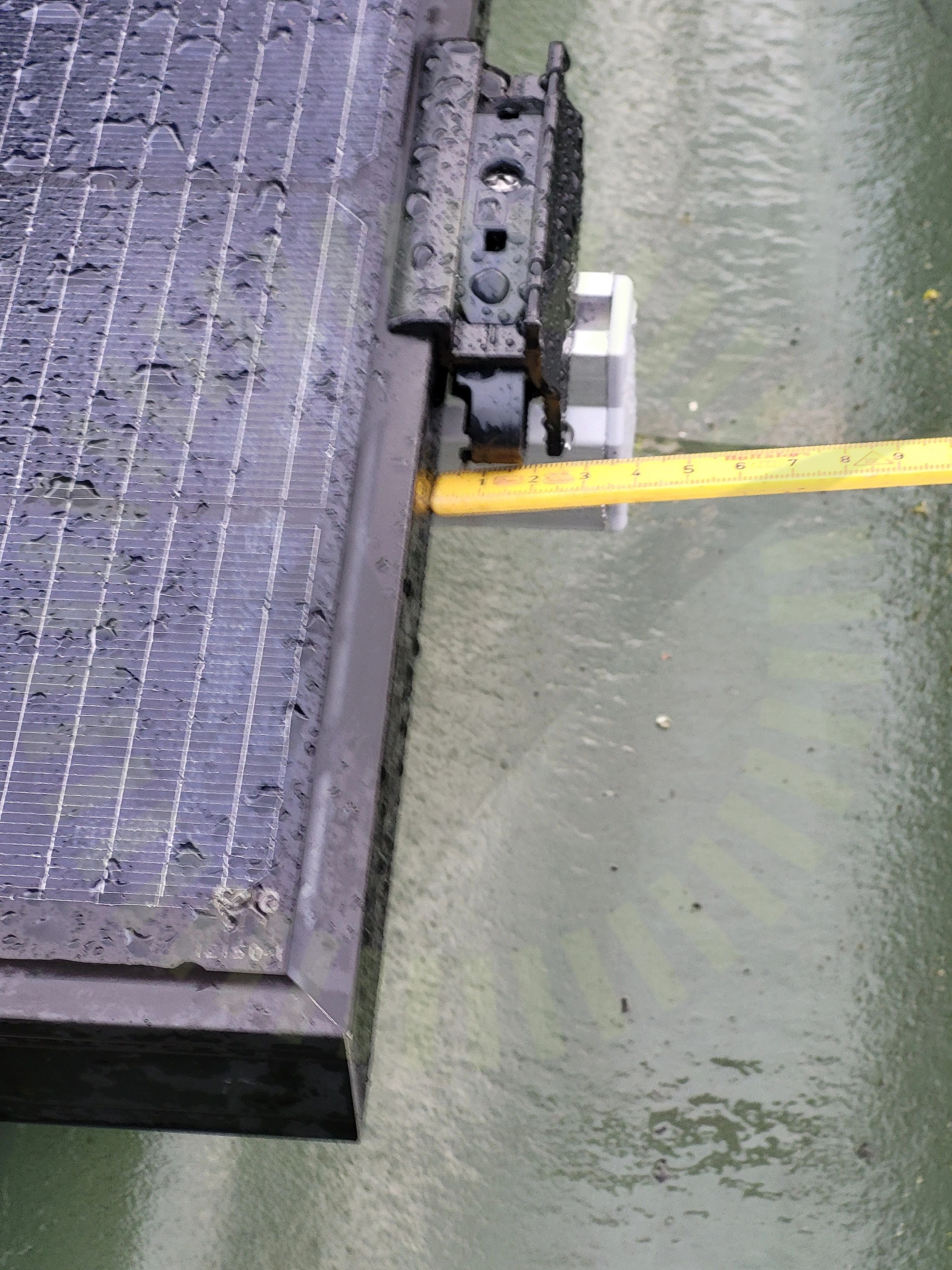

1.2 Slutklämmor
Inte godkänd
Man uppfyller inte 50mm som tillverkaren säger.
Tillverkarens anvisningar
Godkända kontrollpunkter
17/19
Främmande material
Förutsättningar
Infästningar i råspont
Infästningarnas CC mått
Mittklämmor
Shims
Skador
Skarp kant
Skenornas infästning
Skenornas överhäng
Skenskarvar
Skydd
Snö- och Vindlastberäkning
Takgenomföring
Takpannor under betongkrok
Urspårning av betongpannor
Väderbeständigt material
Tak 1, Meyer Burger: Black
Anmärkningar
1/10

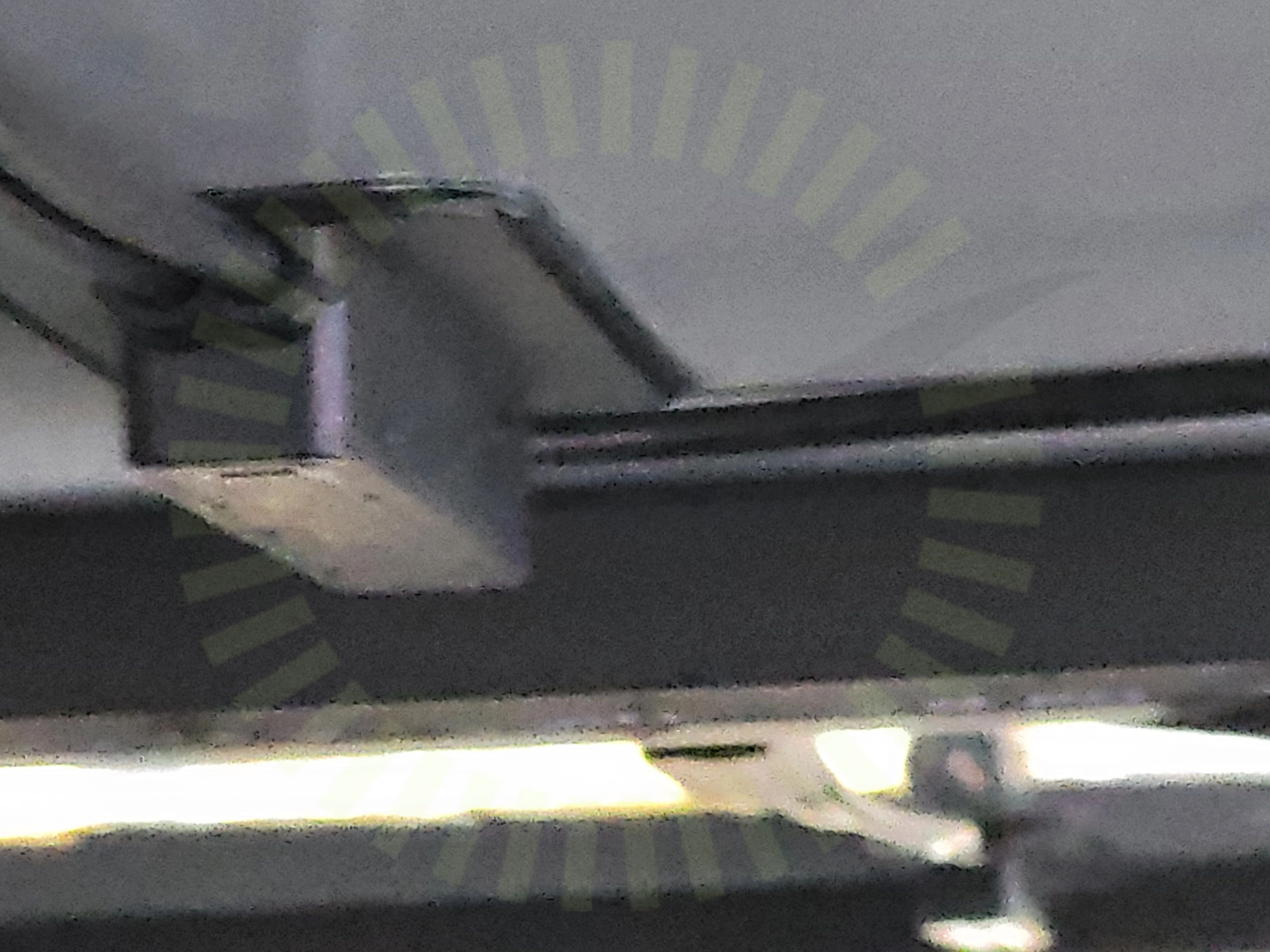

2.1 Dragavlastade
Inte godkänd
Kablarna är ej dragavlastade.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
9/10
Dräneringshål
Fästens placering
Förbindelse av kontakter
Föremål Bakstycke
Höjdskillnad
Panelramar separerade
Skador
Skugga
Strängförläggning
Tak 1, Tigo: TS4-S
Godkända kontrollpunkter
3/3
Fastsäkring av produkt
Skada
Ventilering
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/27
5.1 Mätprotokoll DC
Inte godkänd
Mätprotokoll saknas.
ELSÄK-FS 2022:1 (6 §)
Godkända kontrollpunkter
26/27
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Avståndskrav
Bakomliggande material
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Eventuell JFB
Förskruvningar och anslutningar
Huvudsäkring
Infästning av växelriktare
Jordning av chassi
Kabel
Ledare fastspända
Miljökrav
Märkning
Strängschema
Säkring
Vinkel
Växelriktarens kontakter
