1.1 Mätprotokoll DC
RekommendationKund har fått mätprotokoll i form av bilden, Det framgår ej vilken mätning som tillhör vilken slinga eller var mätningen är tagen (adress) samt saknas signering av detta. Otydligt dokument.
Besiktningsrapport
8.5
Installation genom
Skandica Solar
Datum
29 september 2023
Ort
Helsingborg, Skåne län
90% godkända10% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SG5-12RT
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Longi: LR5-54HPB 390-410M
Anmärkningar
3/16

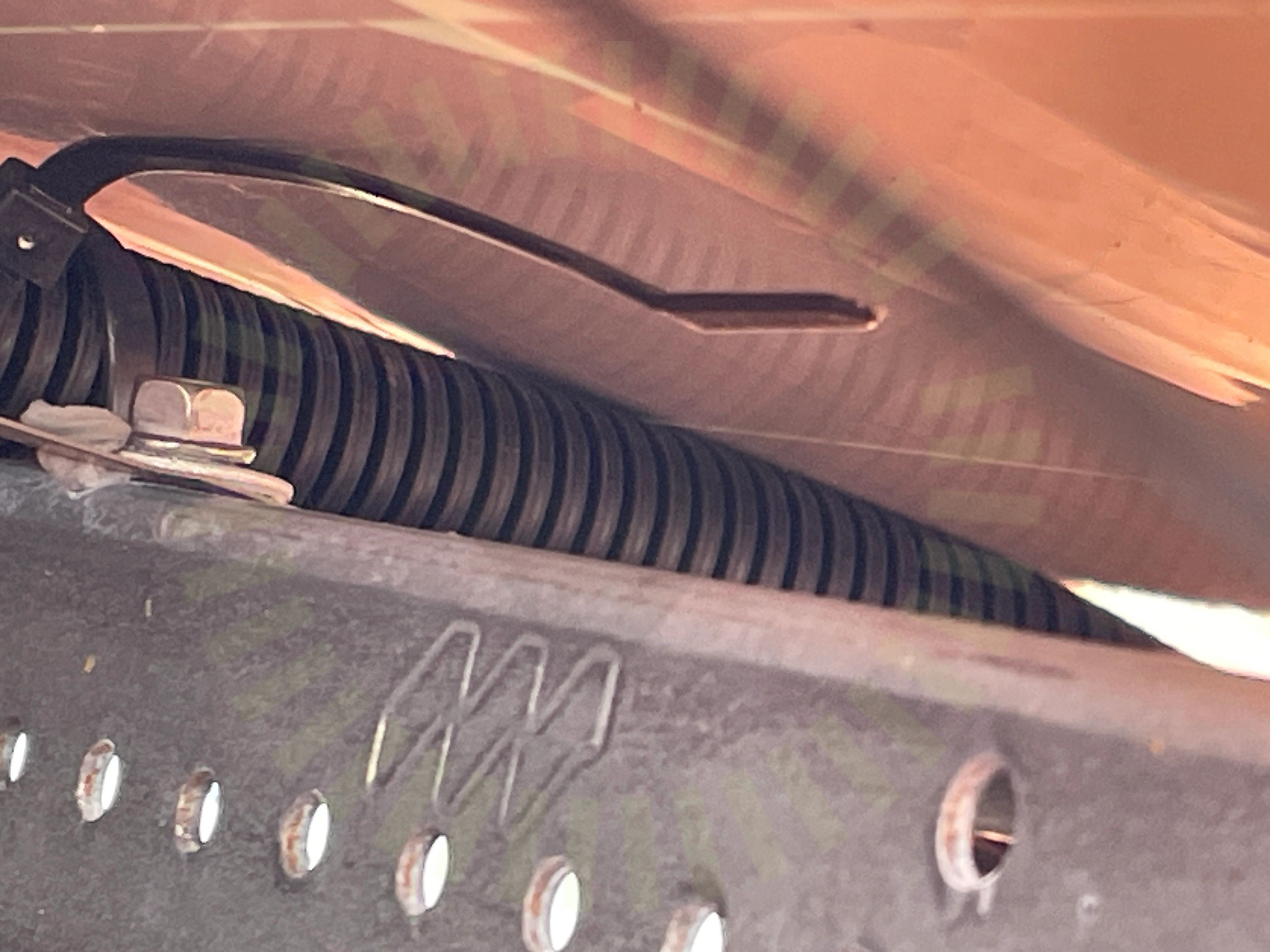

2.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
2.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation Manual for LONGi Solar PV Modules, V15, Sida 16
2.3 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie på flertalet ställen.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Godkända kontrollpunkter
13/16Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKontaktdonMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Nordmount Panntak: Bärläkt
Anmärkningar
2/22

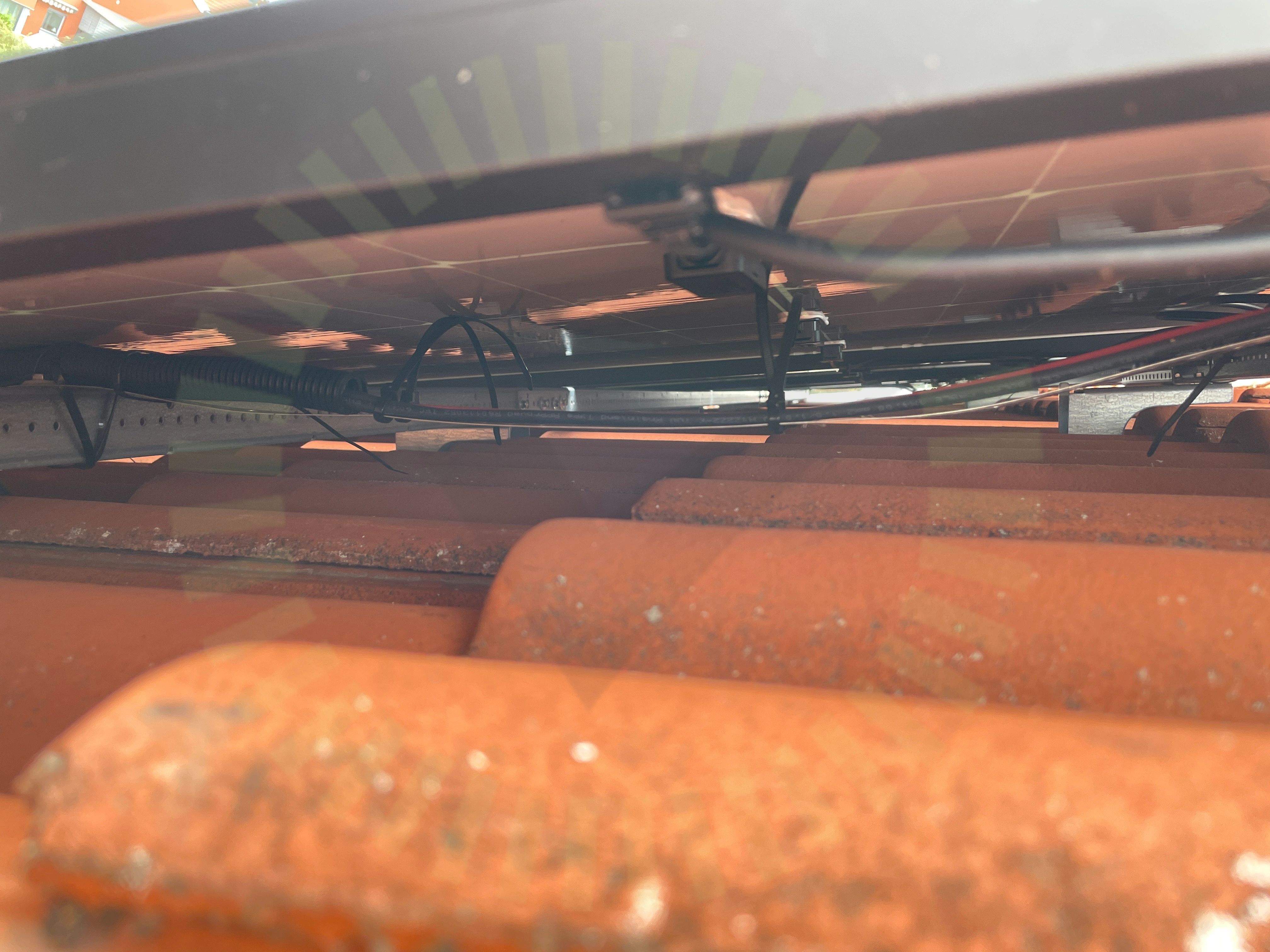

3.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

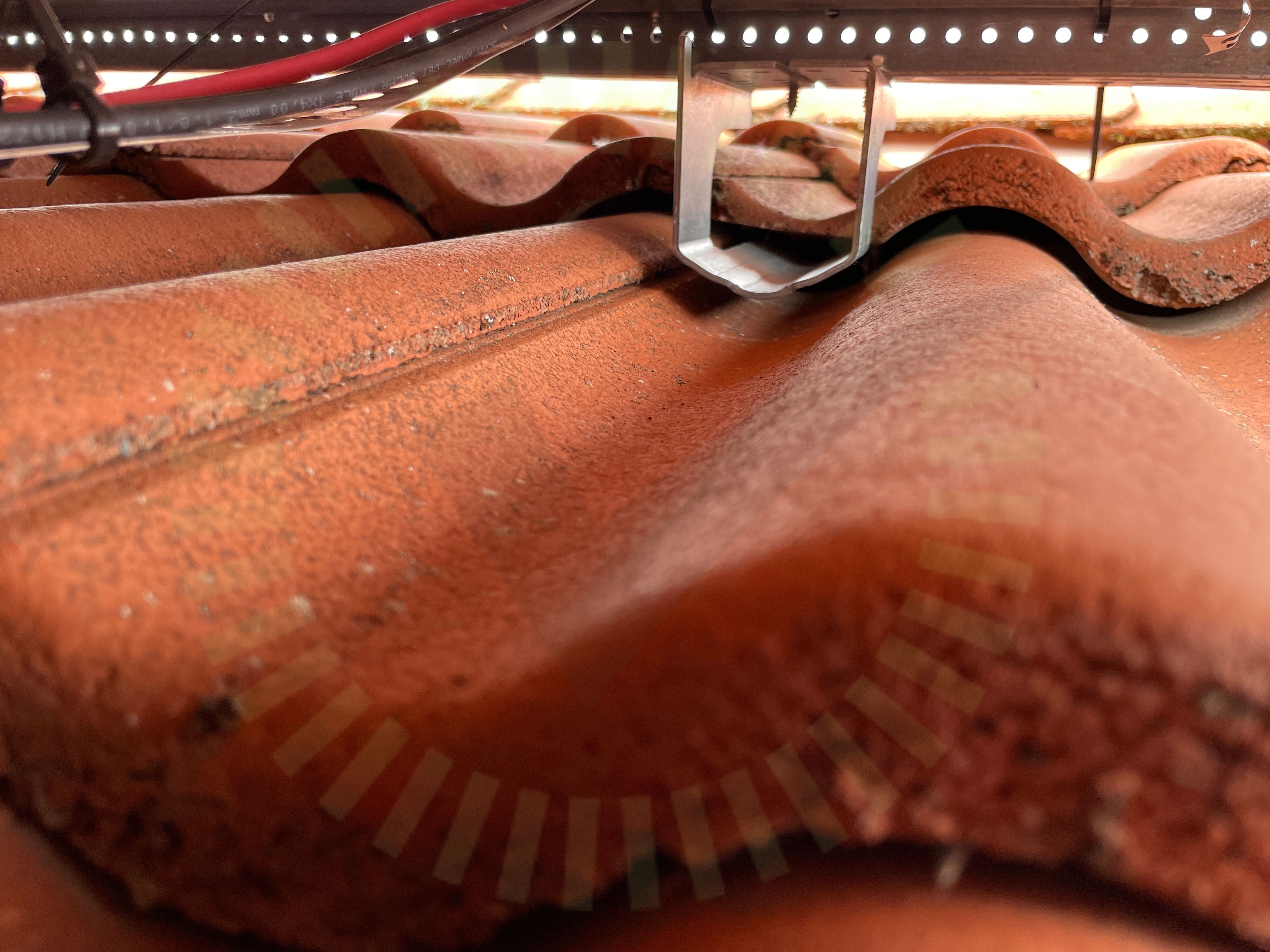

3.2 Underliggande takpanna
Inte godkändTakkrok ligger inte an mot underligande takpanna på fåtal ställen.
Nordmount Monteringsanvisning pannor, bärläkt v230309, Sida 2
Godkända kontrollpunkter
20/22Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCVäderbeständigt materialÄndklämmor
SunGrow: SG5-12RT
Anmärkningar
4/41

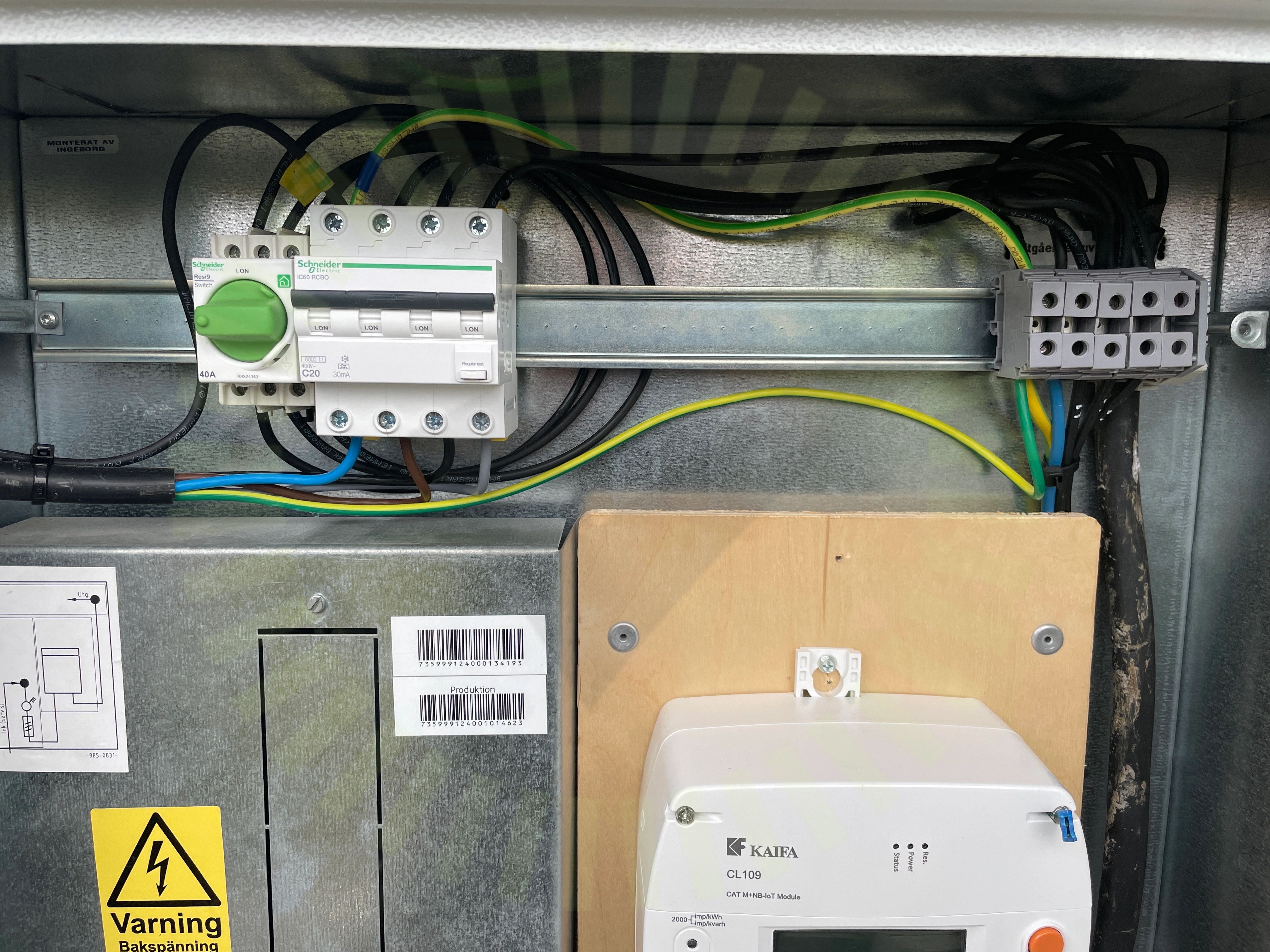

4.1 AC Anslutning Växelriktare
Inte godkändVäxelriktaren är inte ansluten korrekt till central. Personskyddsbrytaren ska vara ansluten till neutralplint inte till PE plint.
4.2 Jordfelsbrytare
RekommendationJordfelsbrytaren bryter inte på rekommenderad mA.
SG3.0-20RT-UEN-Ver18-202212, Sida 34

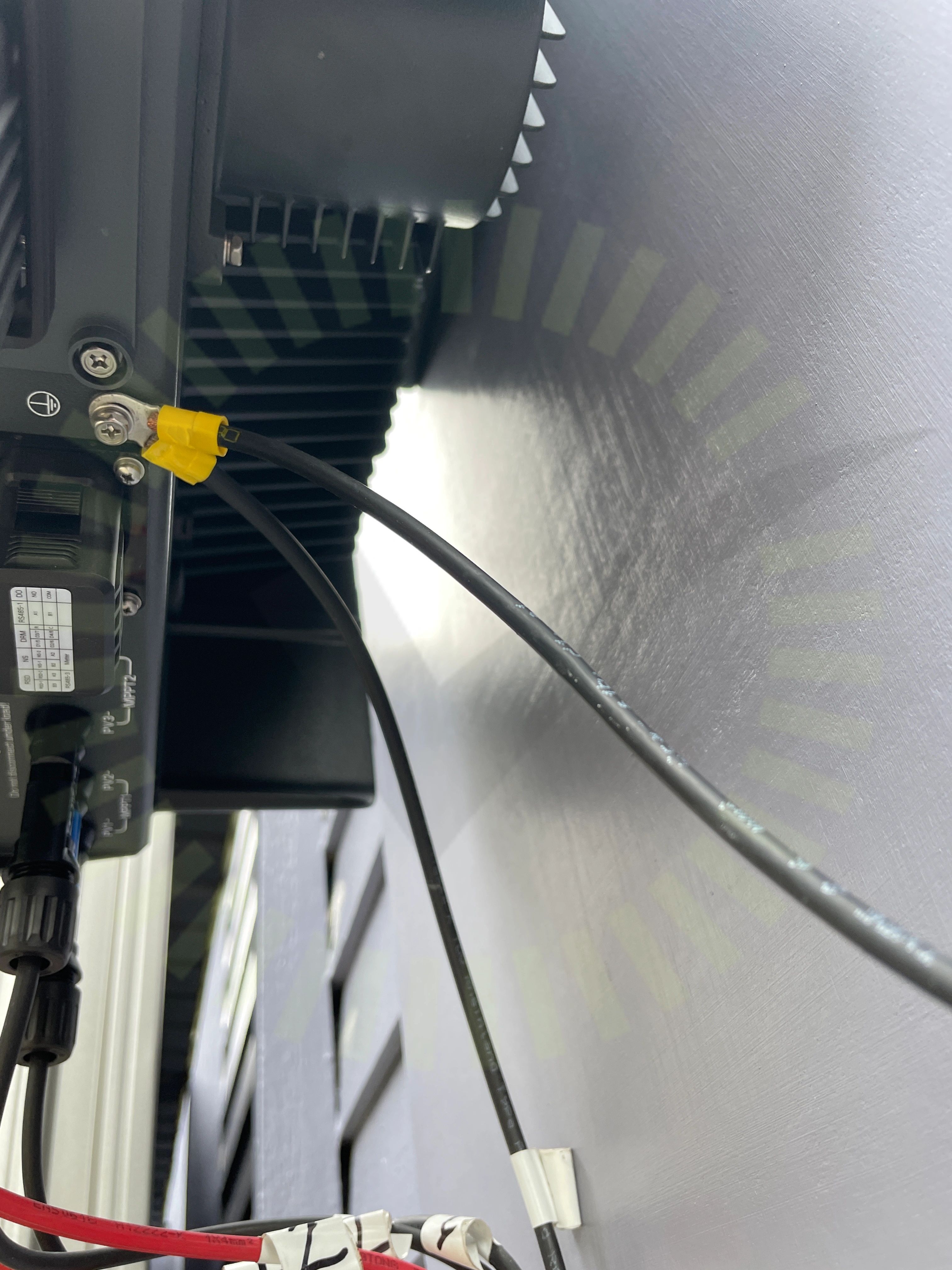

4.3 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat. PE kabel även felmärkt.
SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

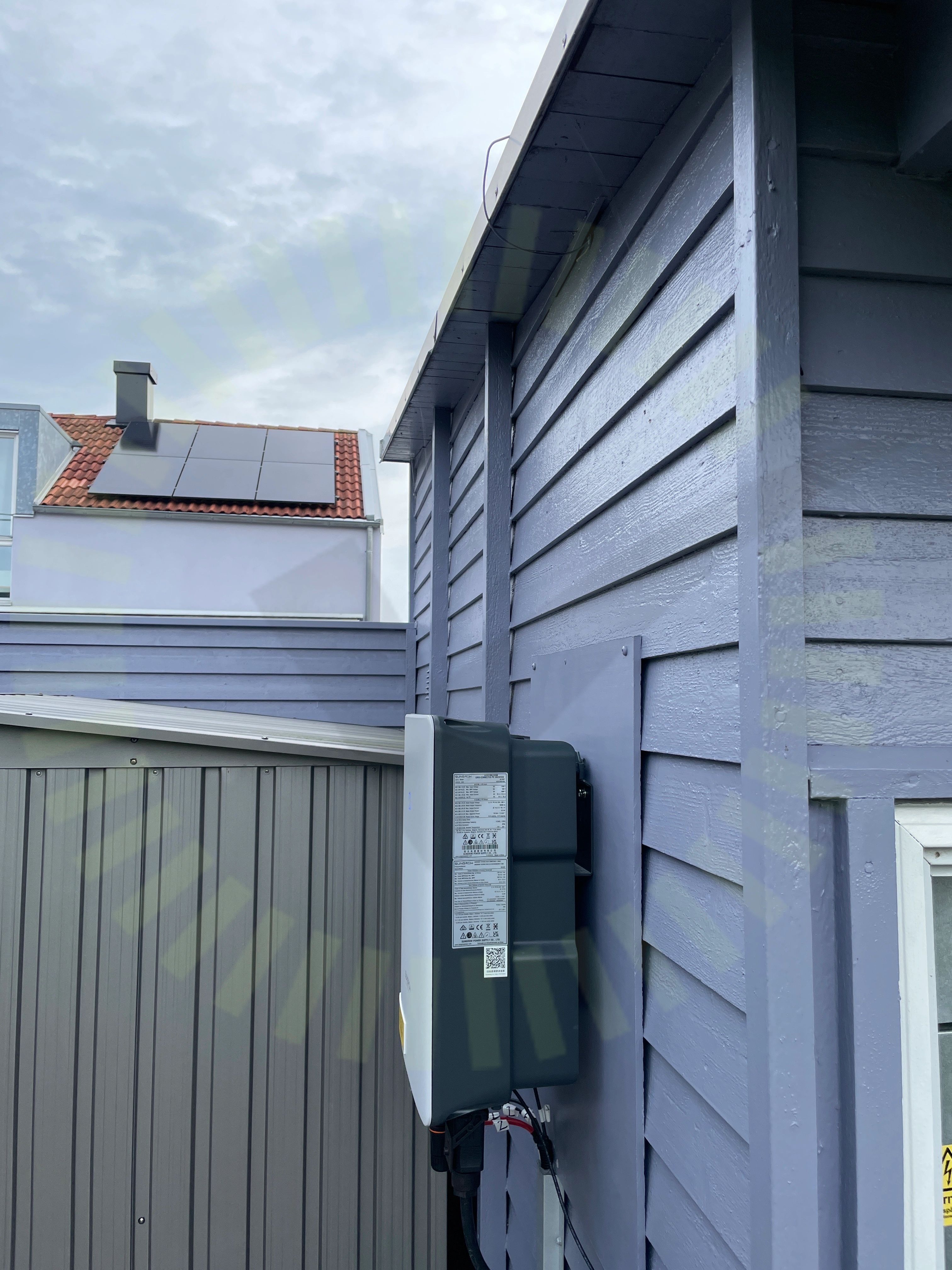

4.4 Väderskydd
Inte godkändVäxelriktare är ej skyddad mot regn och snö.
SG3.0-20RT-UEN-Ver18-202212, Sida 20
Godkända kontrollpunkter
37/41AC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/1

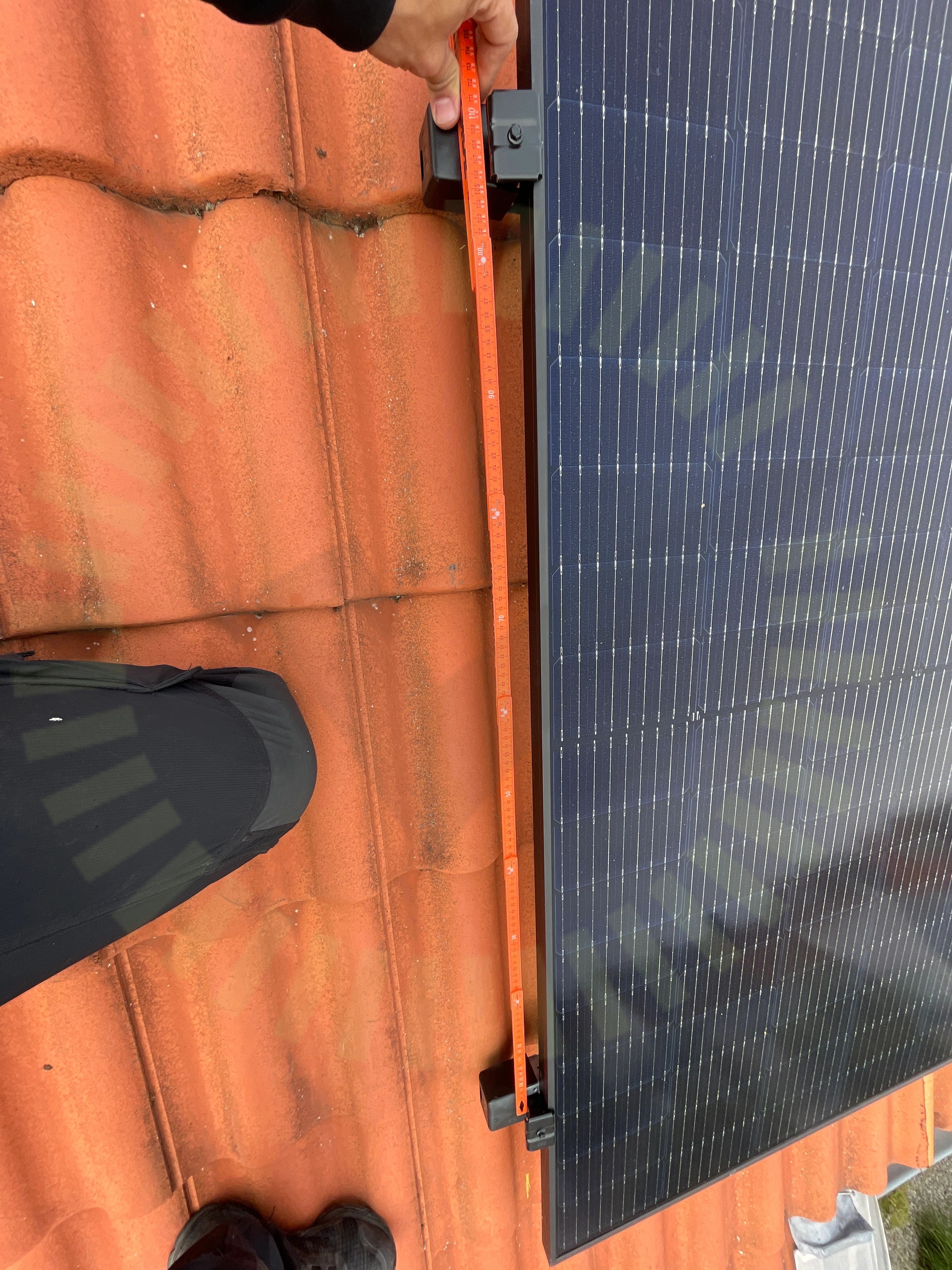

5.1 Skenans mellanrum.
Inte godkändMellanrum skenan stämmer inte överens med lastberäkningens CC-mått.
