Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

Vattenfall

Datum

15 mars 2023

Ort

Kode, Västra Götalands län
Överhäng skena
CC mått
Skydd
82% godkända18% ej godkända

Om installationen

PanelerSunTech: STPXXXS - C54/Umhb
MontagesystemSchletter: SingleFix-V
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
Vattenfall

Installerad av Vattenfall som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3
Avtal

Fasadskåp

Anmärkningar

1/1
Kapsling

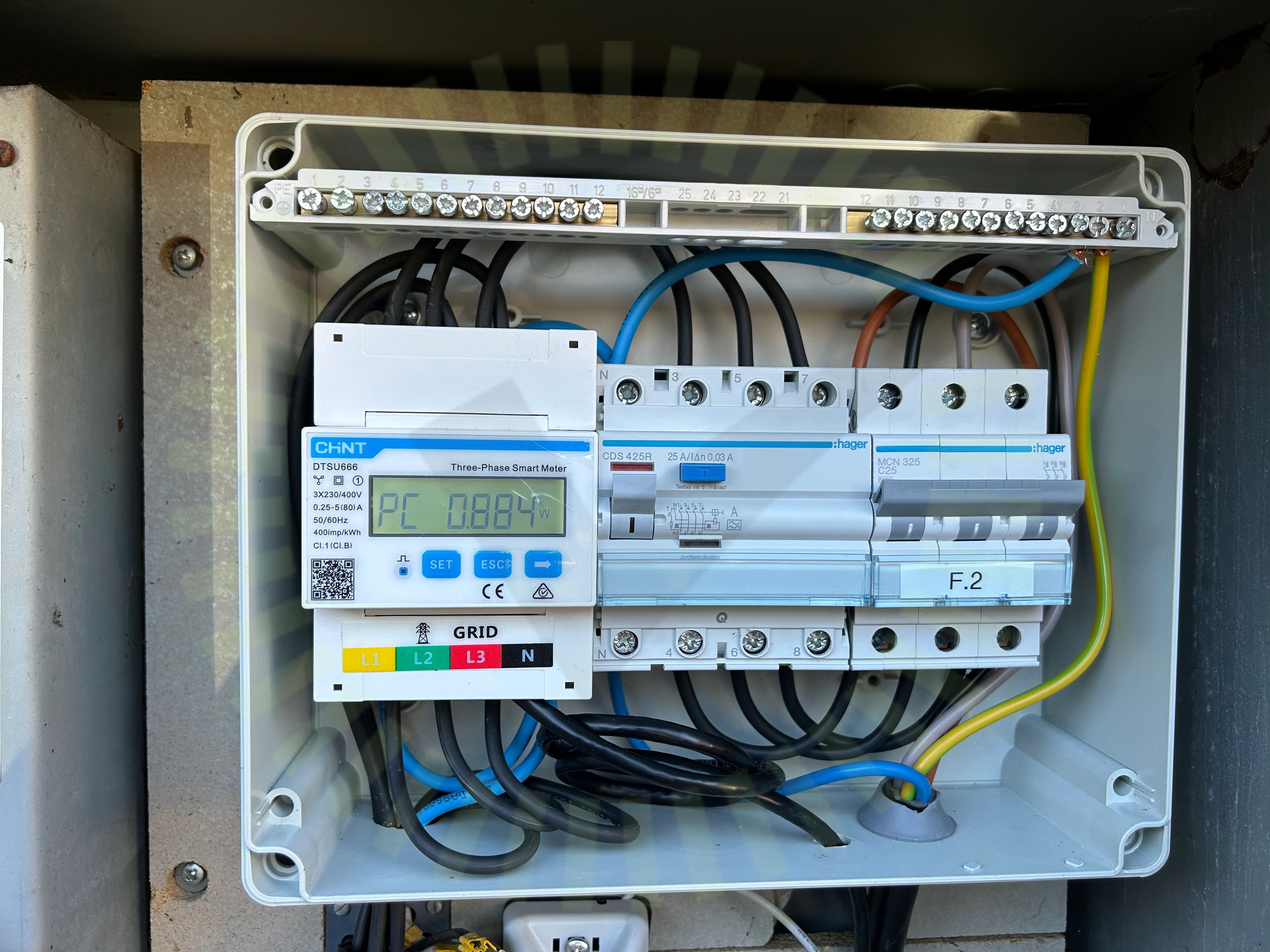

2.1 Kapsling

Inte godkänd

Kapsling ansluten som TN-C. Uppfyller ej kraven på area gällande PEN-ledare samt färgval.

SS 436 40 00 (543.4.1)

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, Schletter: SingleFix-V

Anmärkningar

4/19
CC mått

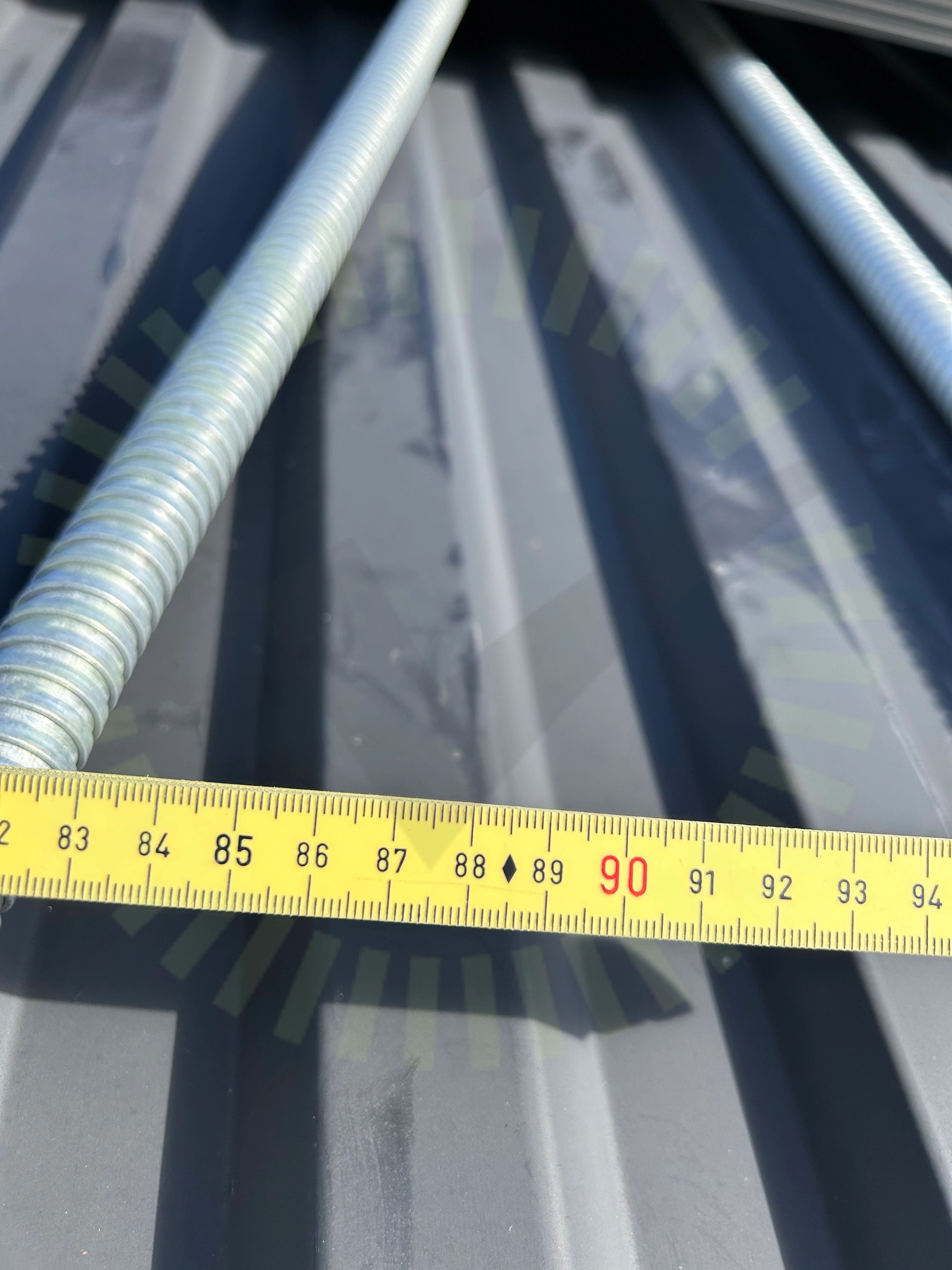

4.1 CC mått

Inte godkänd

Beräkning saknas. Mått mellan fästen 88cm

Tillverkarens anvisningar
Skydd

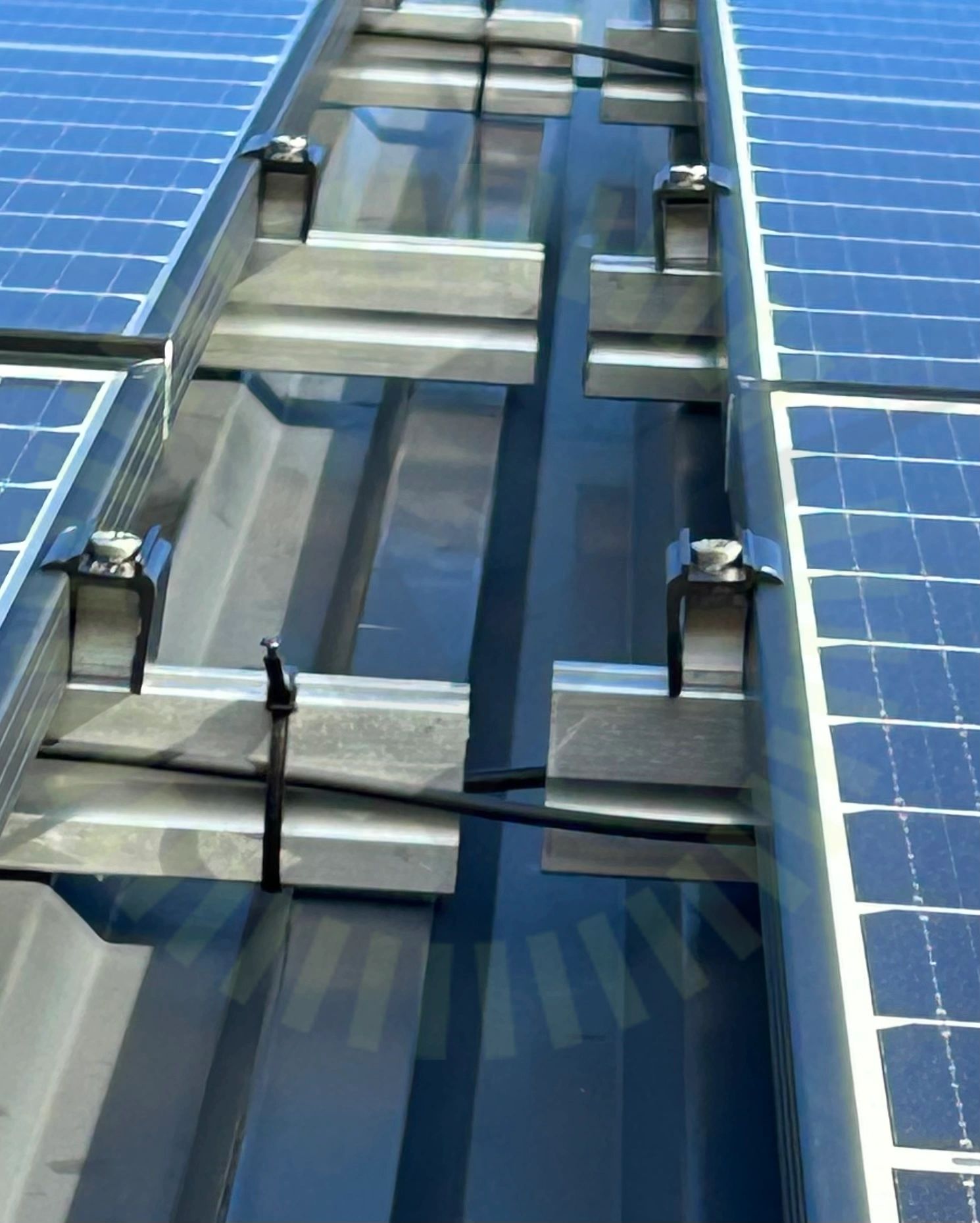

4.2 Skydd

Inte godkänd

Kablage ligger utan skydd,

4.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar
Överhäng skena

4.4 Överhäng skena

Inte godkänd

Beräkning saknas. Överhänget är 26cm

Tillverkarens anvisningar

Godkända kontrollpunkter

15/19
Främmande materialInfästning full kontaktInfästning skenaKabeluppfästningMittklämmorPlacering skenaRörlig skarvShimsSkadorSkarp kantSkarv skenorSlutfästeTakplåt tjocklekTermisk brytpunktVäderbeständigt material

Tak 1, SunTech: STPXXXS - C54/Umhb

Godkända kontrollpunkter

12/17
SkuggaDräneringshålFästens storlekFöremål bakstyckeKlämmornas placeringKlämmornas överlappningLutningMellanrumPunktbelastningSkadorSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

5/17
Förbindelse av kontakterKontakterKopplingslådaPanelkablagets böjradieStress på kontakter

Varselmärkning

Anmärkningar

3/4
Informering av solceller

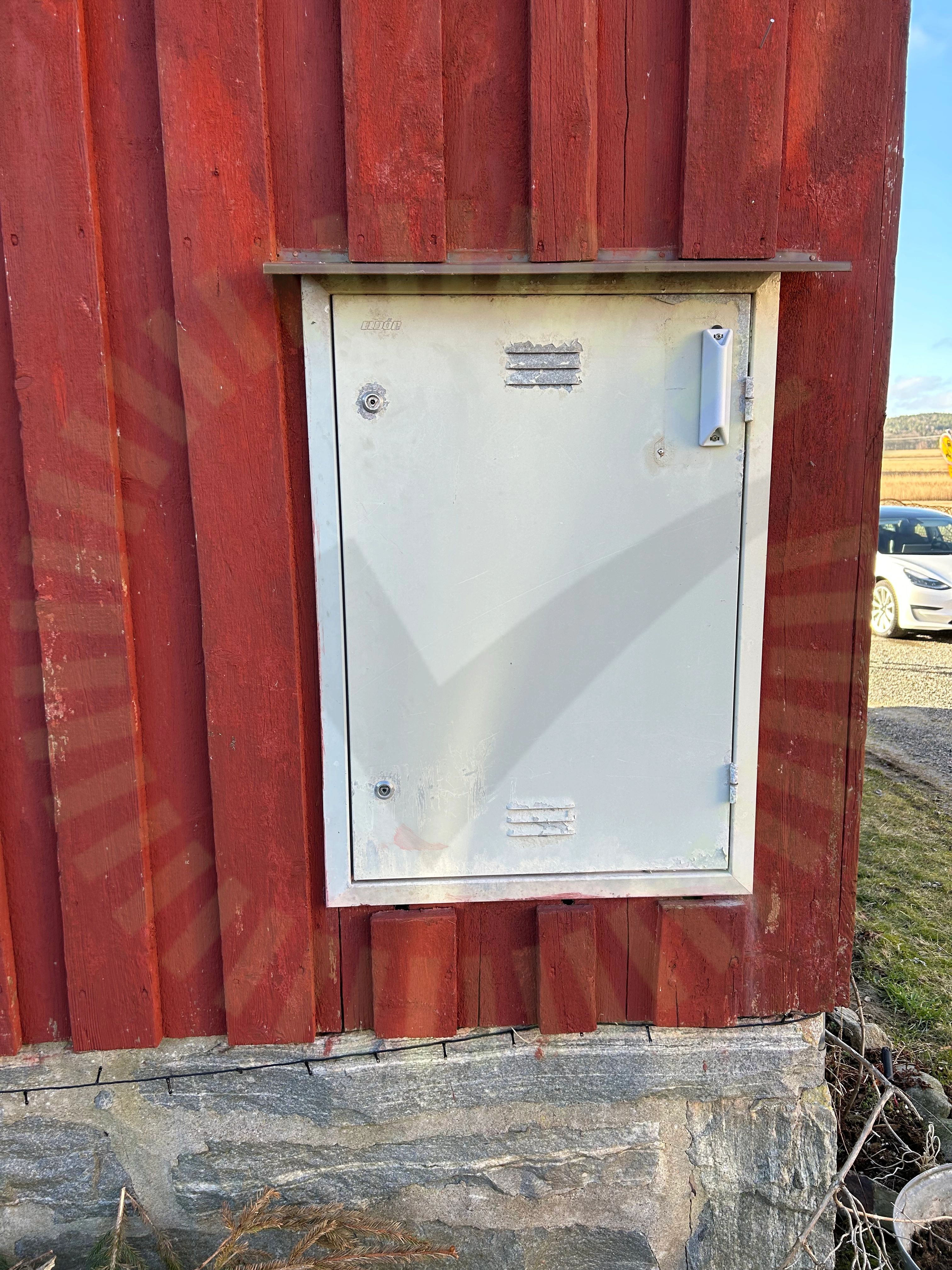

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

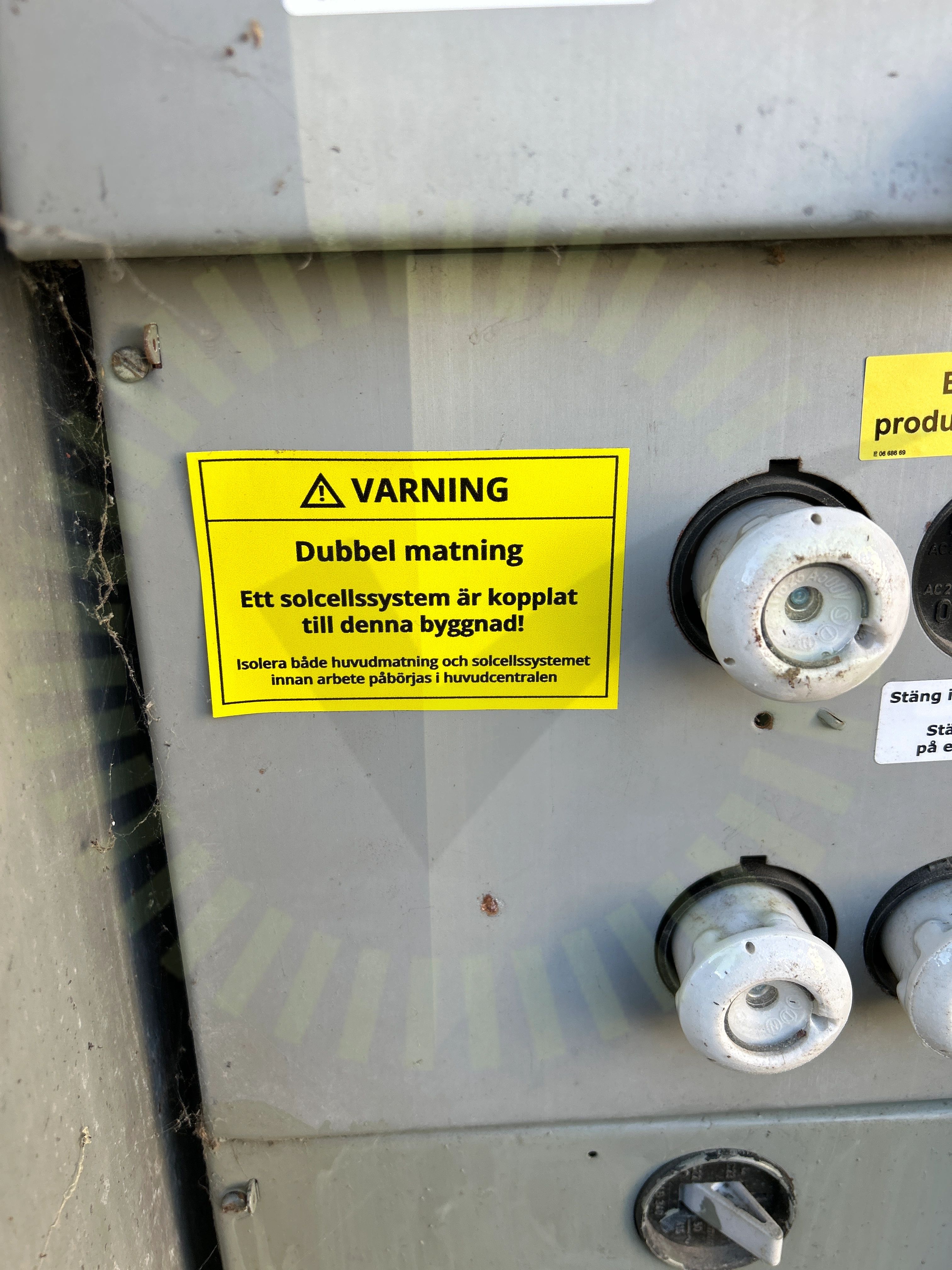

Tillförlitligt fäst

6.2 Tillförlitligt fäst

Inte godkänd

Märkningen sitter inte tillförlitligt fast.

Varning för likspänning

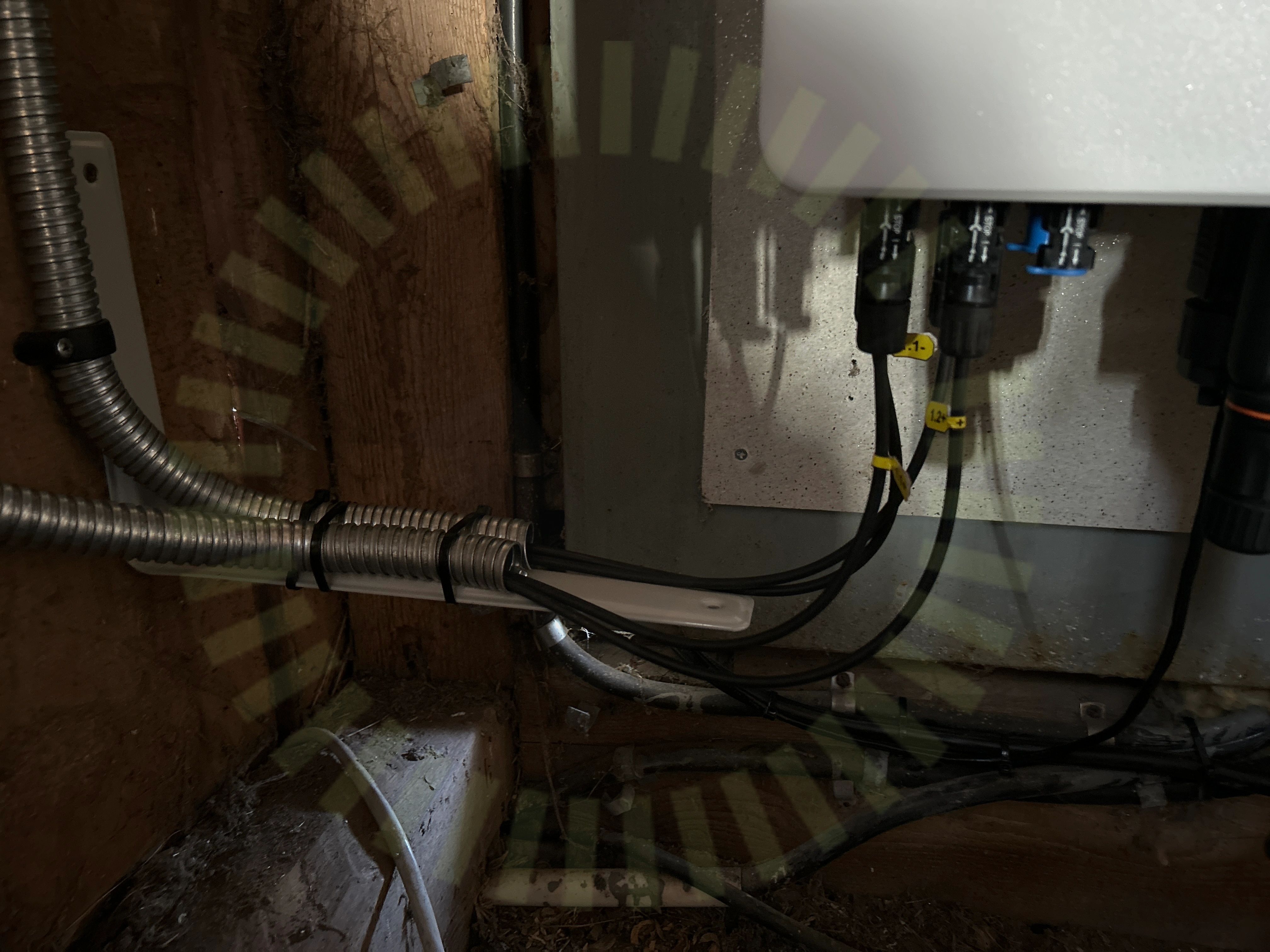

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

1/4
Varning för backspänning

Växelriktare

Anmärkningar

4/30
Jordfelsbrytare

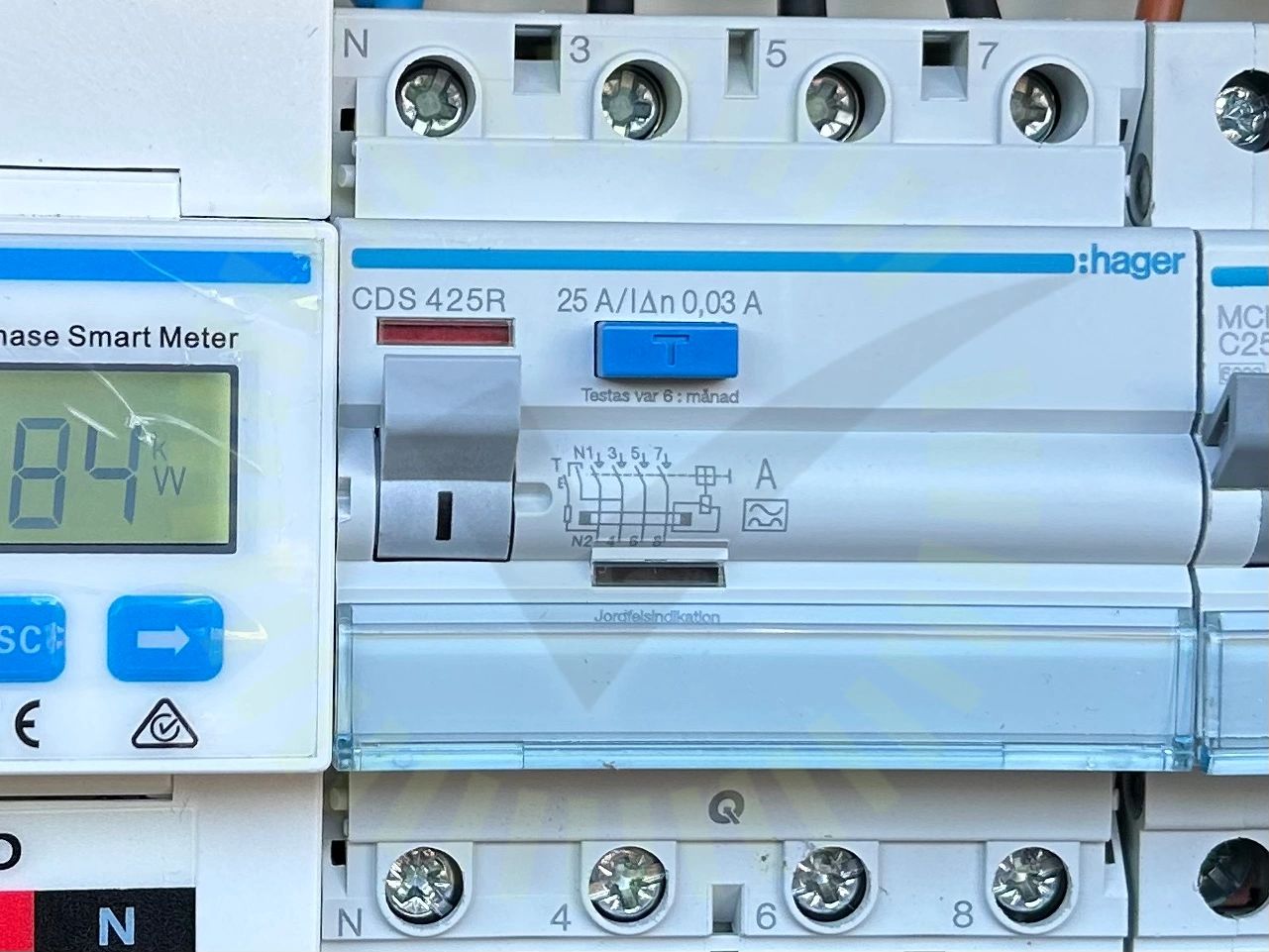

7.1 Jordfelsbrytare

Rekommendation

Om växelriktaren monteras inom en JFB rekommenderar SunGrow den att bryta vid 300mA

SG3.0-20RT-UEN-Ver18-202212, Sida 34

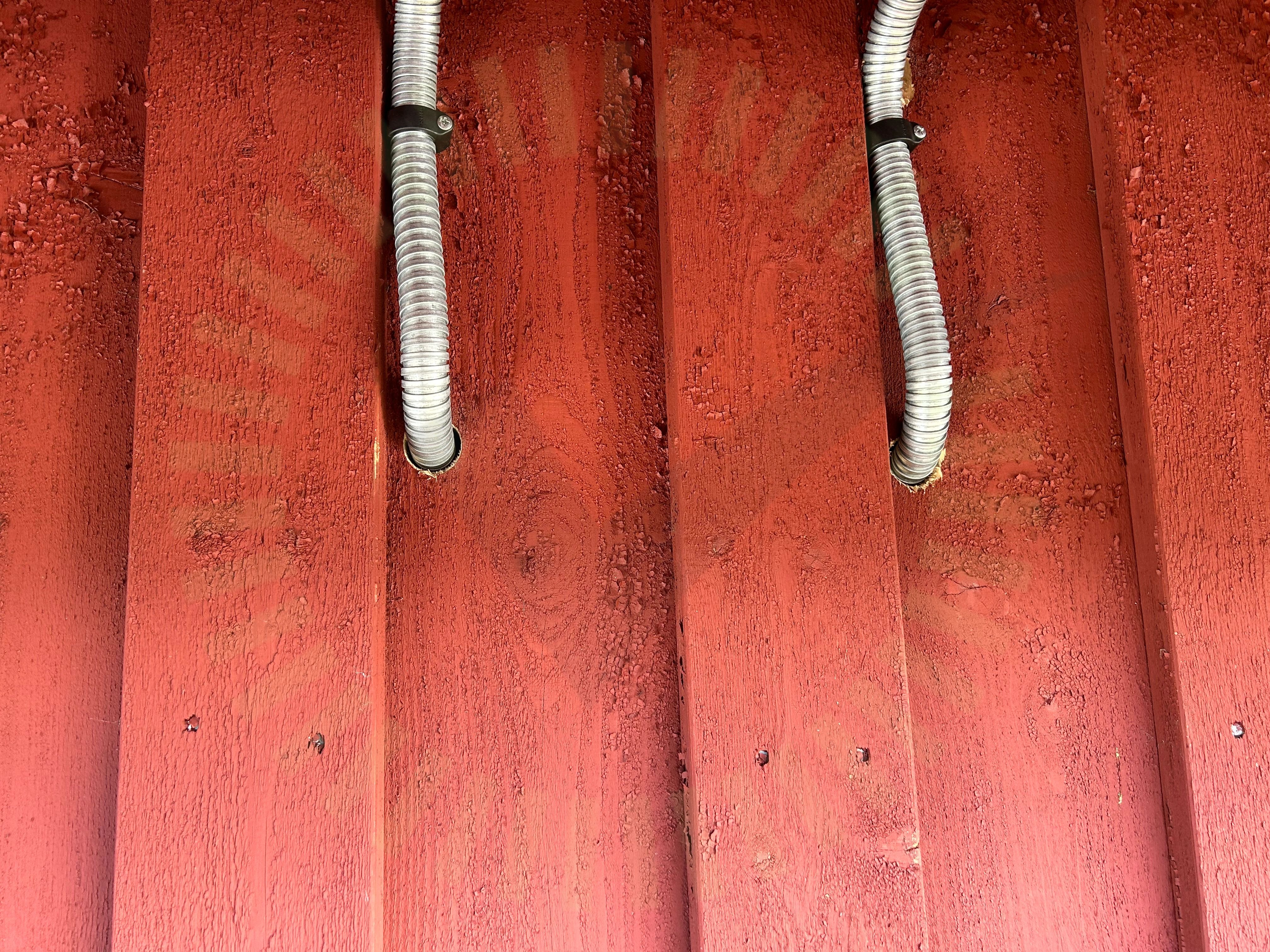

DC Genomföringar

7.2 DC Genomföringar

Inte godkänd

Genomföringar är inte täta.

SS 436 40 00 (527.2.1)

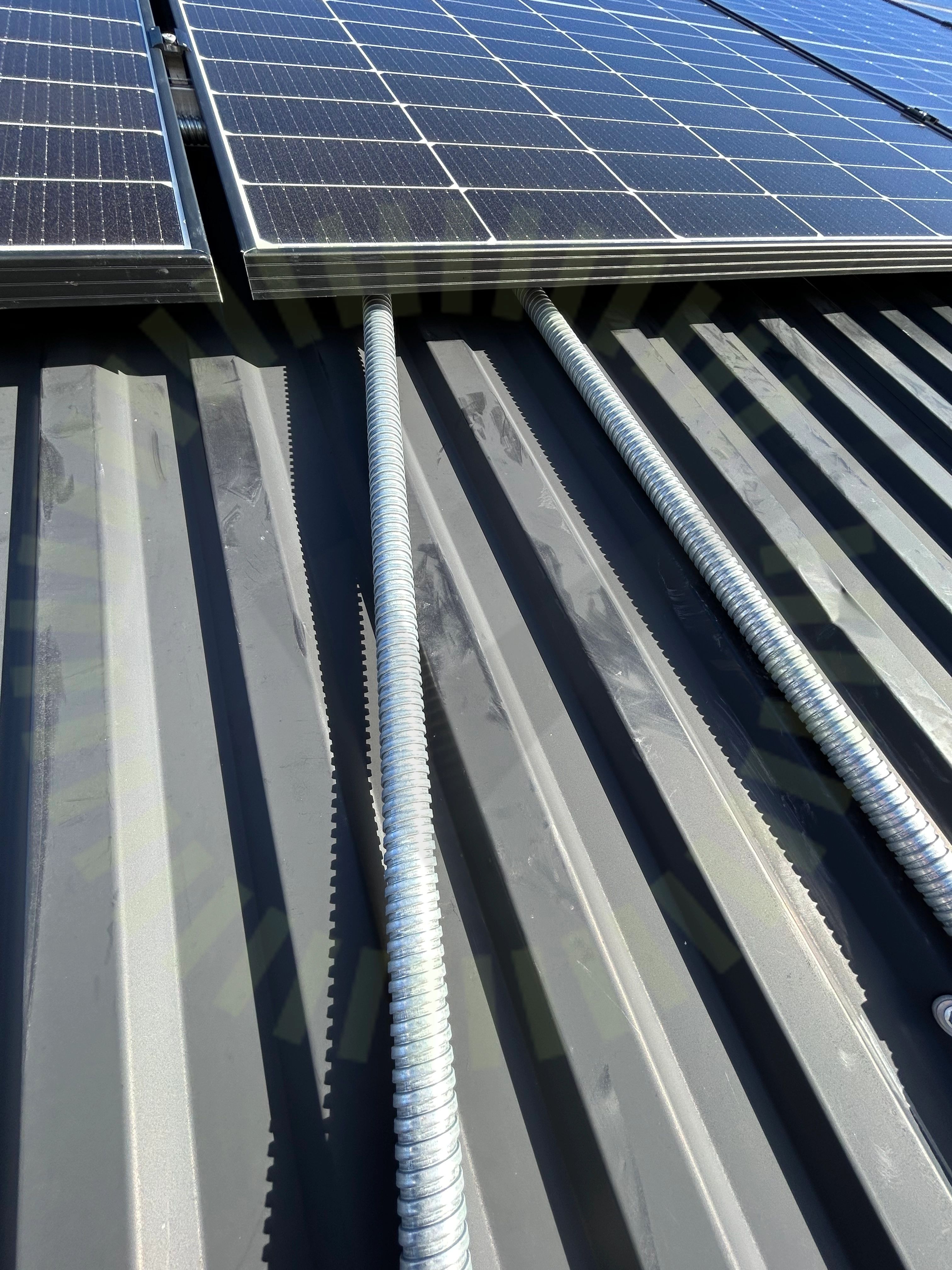

DC Kablage förläggning

7.3 DC Kablage förläggning

Inte godkänd

Flexslang är inte uppfästa så de har tillräckligt stöd.

SS 436 40 00 (522.8.4)

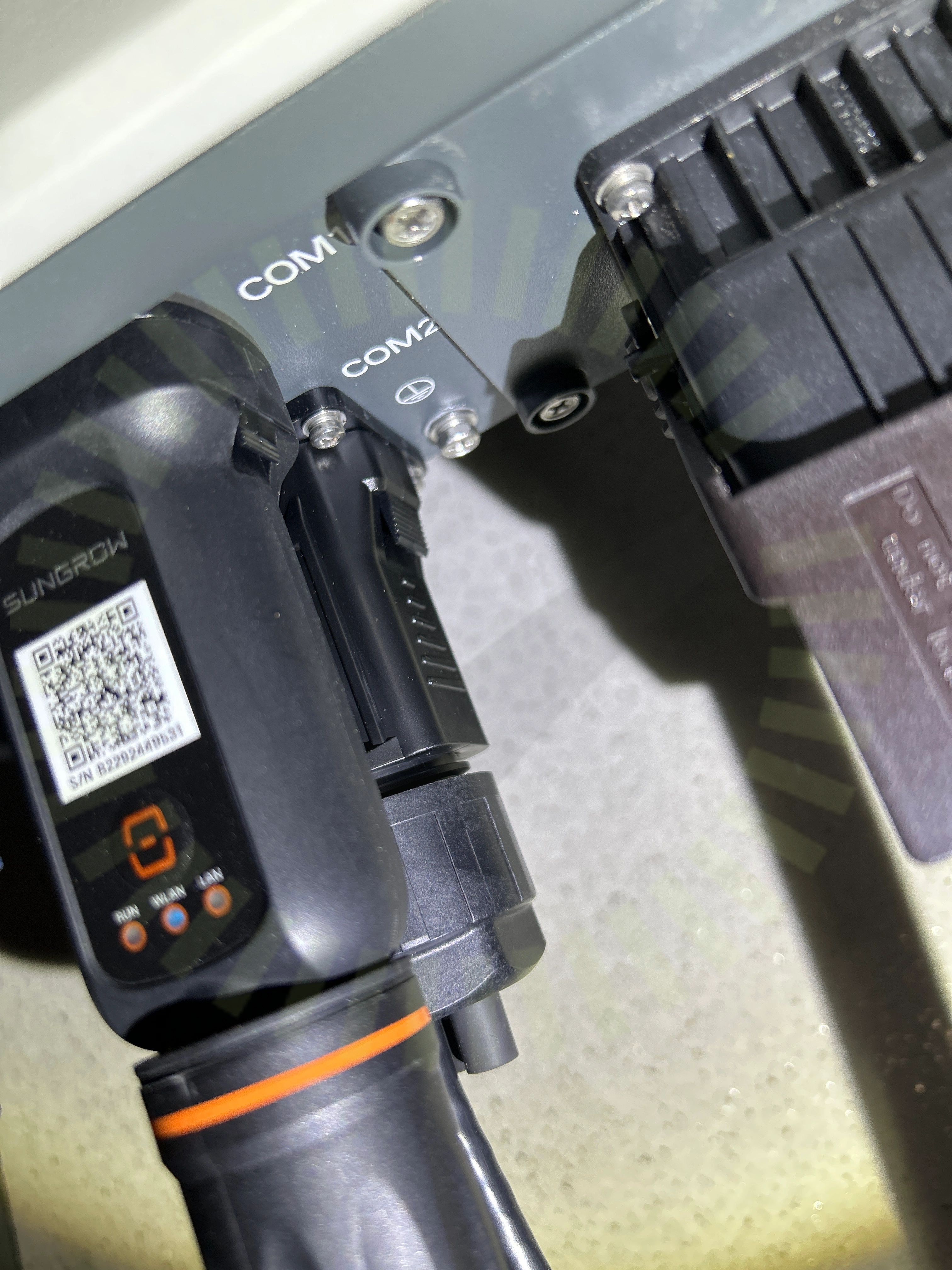

Jordning av chassi

7.4 Jordning av chassi

Inte godkänd

Växelriktaren saknar extern PE anslutning enligt tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

Godkända kontrollpunkter

26/30
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningHuvudsäkringInfästningLedare fastspändaMärkningPlaceringSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
