Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

Nova Solar

Datum

11 september 2023

Ort

Torslanda, Västra Götalands län
AC Kablage förläggning
Dubbel matning
Missvisande varselmärkning
93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlaceringYttre påverkan

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

1/17
Punktbelastning

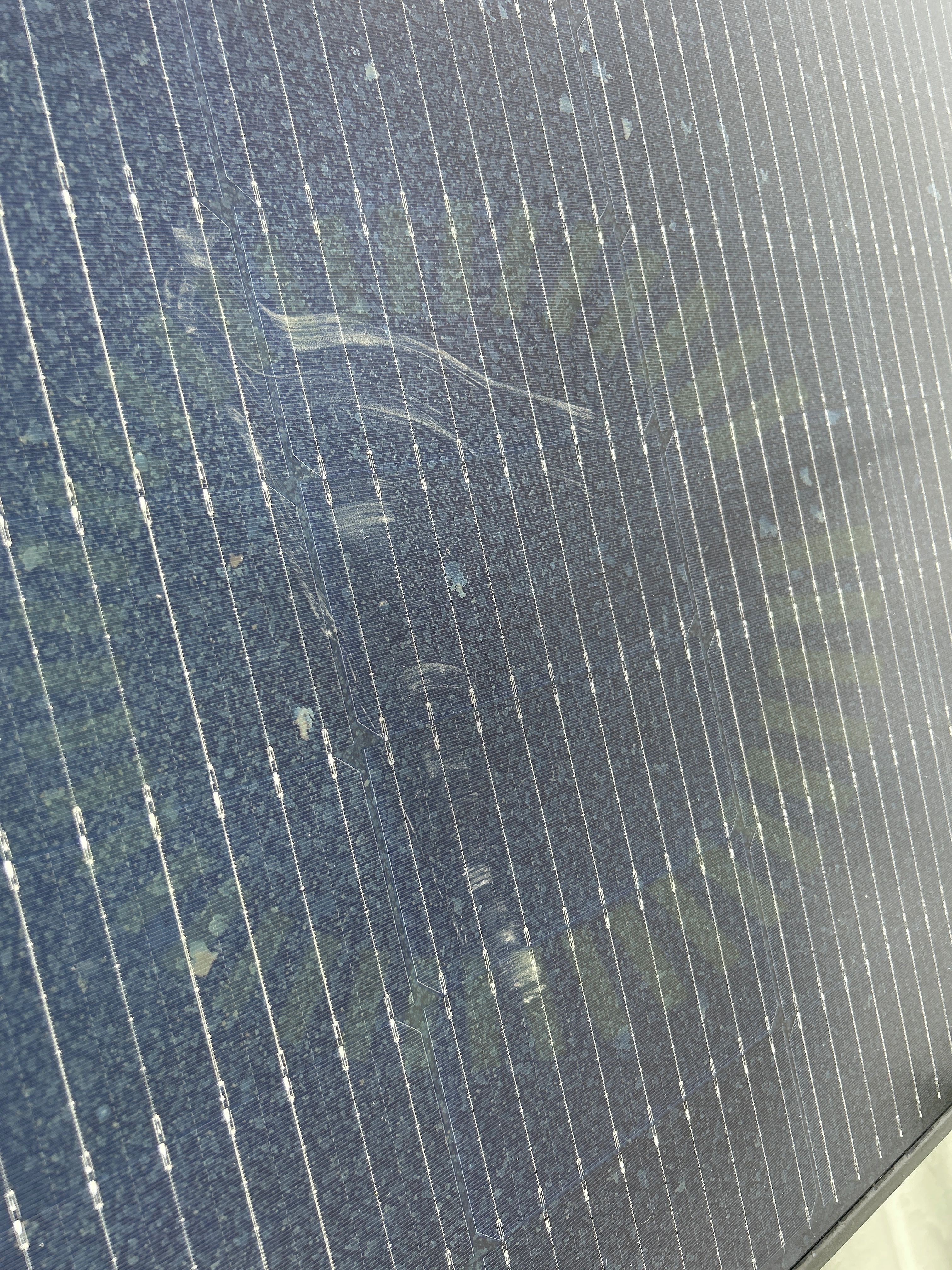

3.1 Punktbelastning

Inte godkänd

Panelernas framsida har utsatts för punktbelastning. Någon form utav repa eller punktbelastning på panel på översta raden på lilla fältet.

Godkända kontrollpunkter

15/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

1/23

4.1 Underbyggnad

Inte godkänd

Råspont är för klen för den beräknade lasten. Komplettering med fler infästningar behövs.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

Godkända kontrollpunkter

22/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

1/5
Missvisande varselmärkning

5.1 Missvisande varselmärkning

Inte godkänd

Märkning är missvisande.

Godkända kontrollpunkter

4/5
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/36
AC Kablage förläggning

6.1 AC Kablage förläggning

Inte godkänd

AC kablage är inte lämpligt förlagt.

SS 436 40 00 (412.2.2.1)

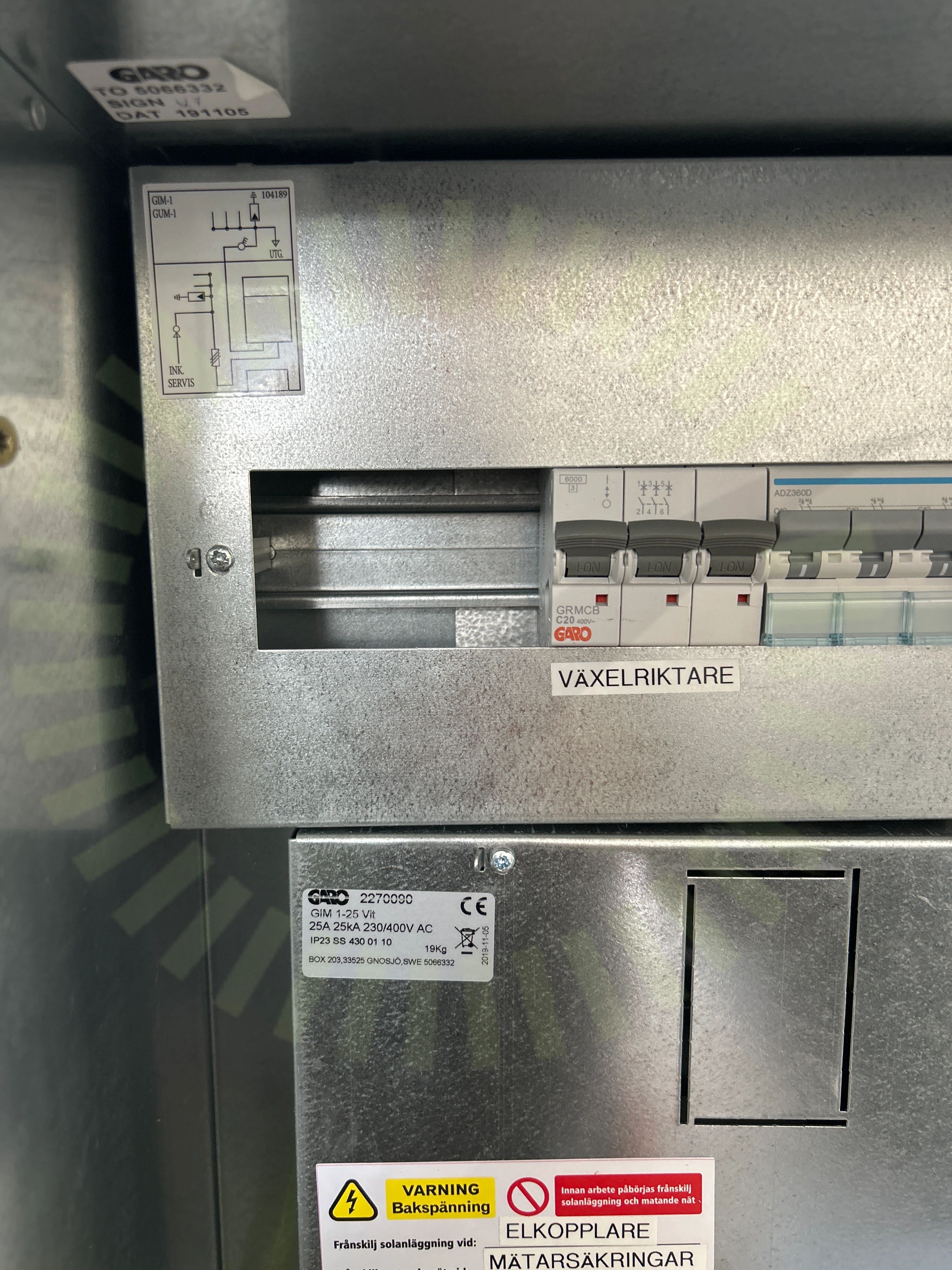

Beröringsskydd fasadmätarskåp

6.2 Beröringsskydd fasadmätarskåp

Inte godkänd

Saknar täcklock till fasadmätarskåp.

SS 436 40 00 (412.2.2.1)

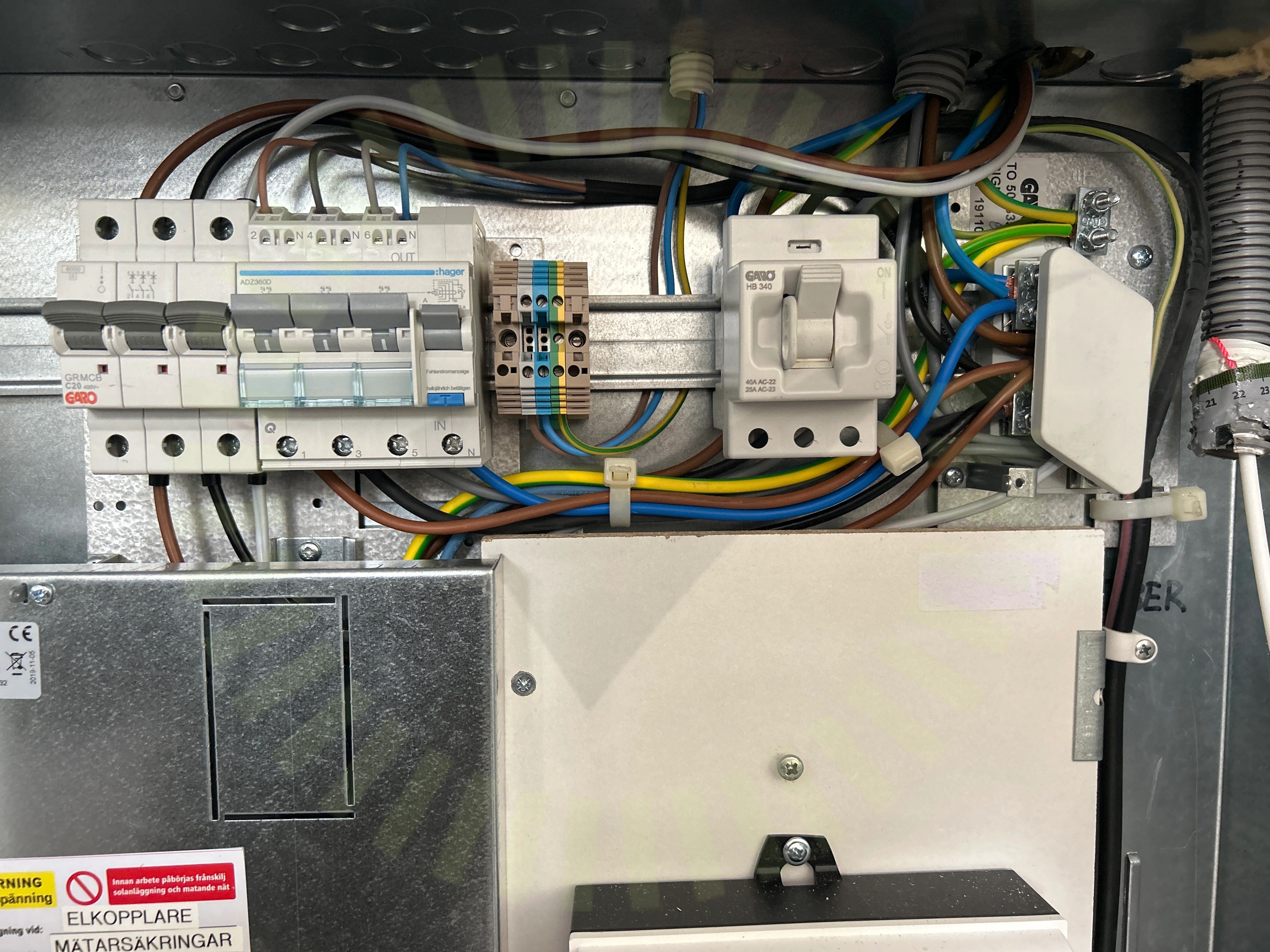

Dubbel matning

6.3 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

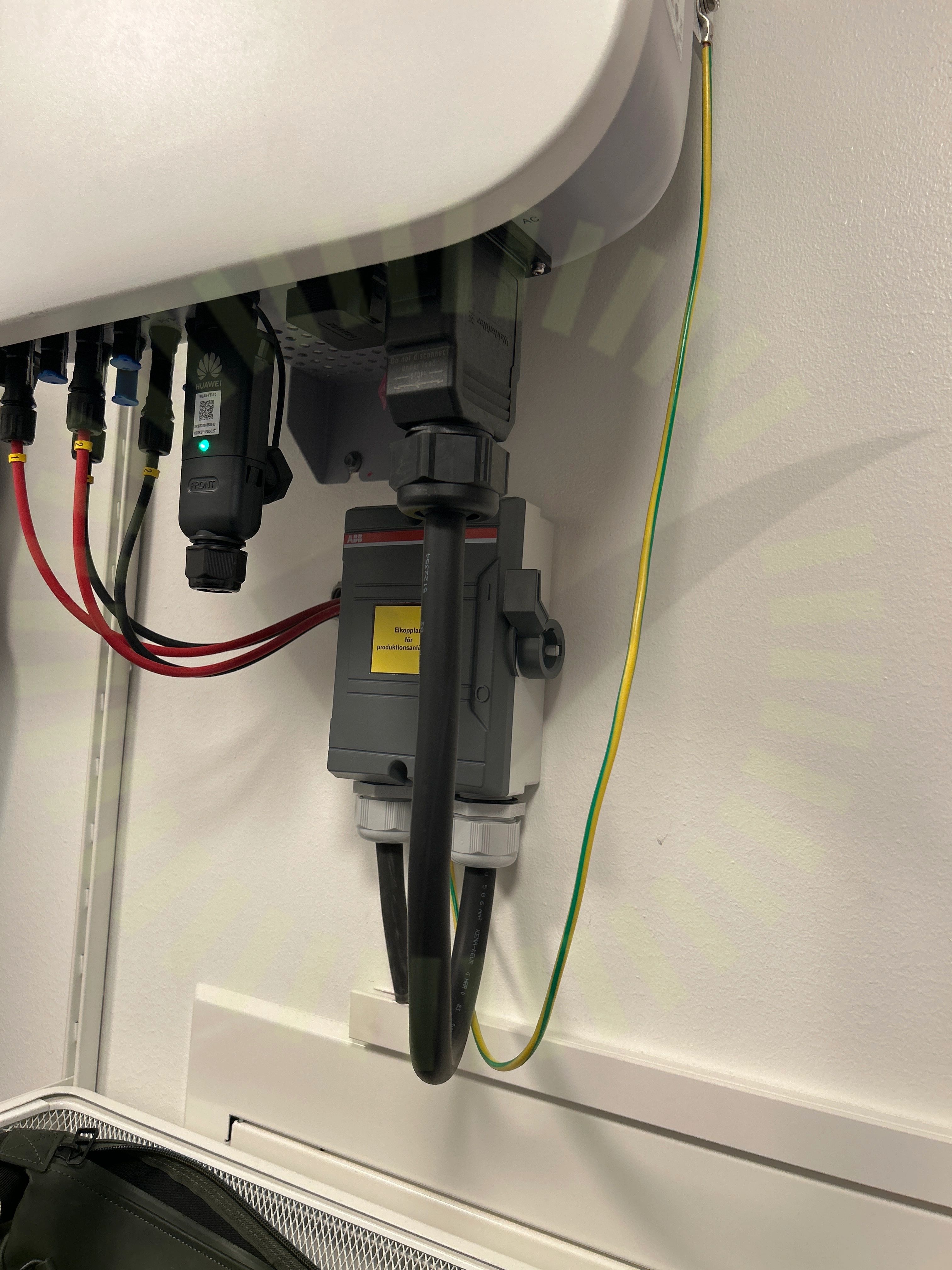

Jordkabel

6.4 Jordkabel

Inte godkänd

Jordkabel saknar stöd.

SS 436 40 00 (522.8.4)

Godkända kontrollpunkter

32/36
AC Anslutning VäxelriktareAC BöjradieAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
