Besiktningsrapport

7.9

Installation genom

Täta tak Energi

Datum

3 januari 2023

Ort

Falkenberg, Hallands län

Dragavlastade

Ändklämmor skena

Ändklämmor skruv

+ 4

81% godkända

19% ej godkända

Om installationen

Paneler

Denim: U - M3

Montagesystem

Weland Stål: Läktfästen

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Tak 1, Denim: U - M3 (11)Tak 1, Weland Stål: Läktfästen (21)Varselmärkning (4)Växelriktare (27)

Tak 1, Denim: U - M3

Anmärkningar

2/11

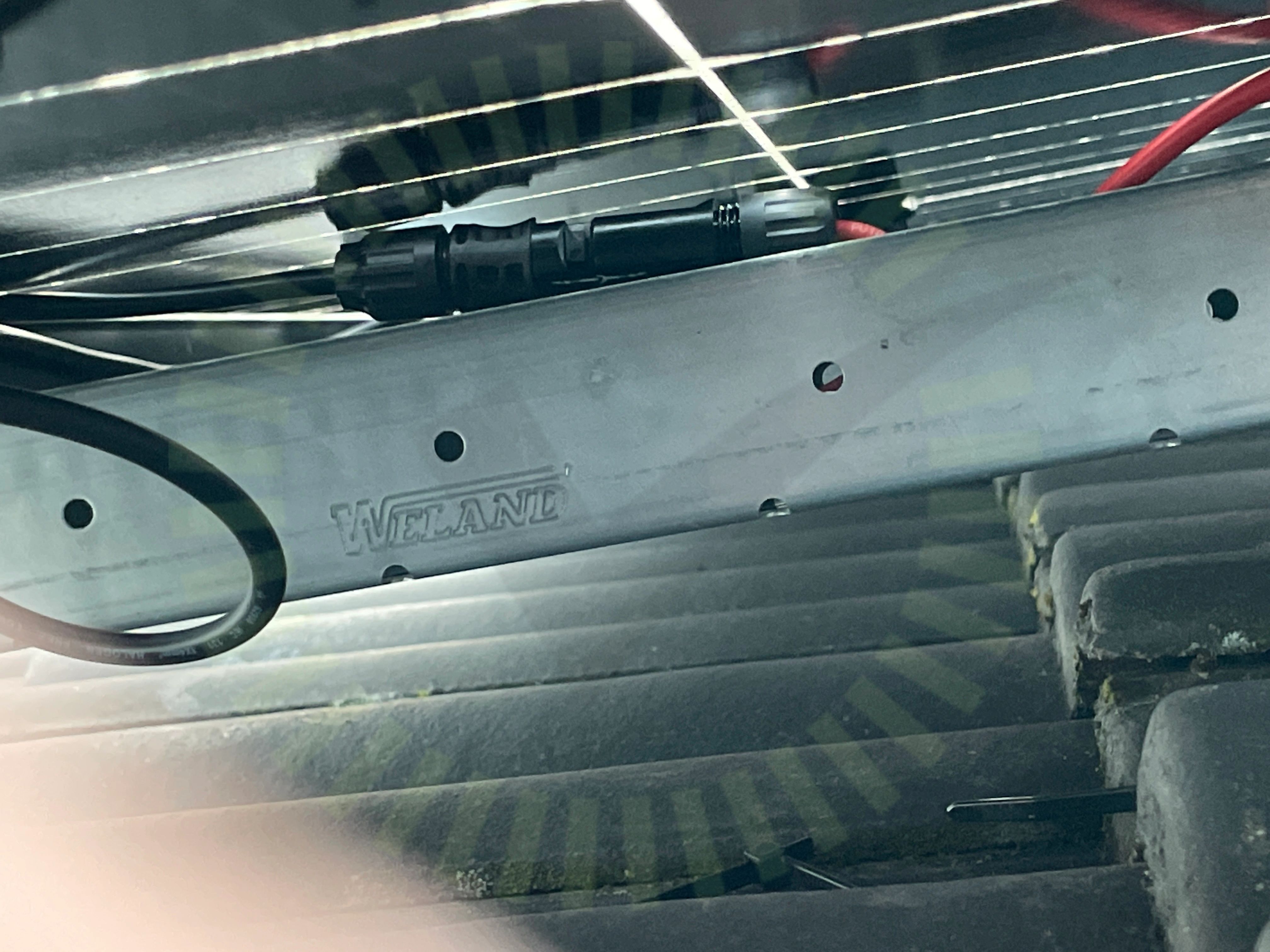

1.1 Föremål Bakstycke

Inte godkänd

Kontakt ligger och trycker mot panelens baksida

Tillverkarens montageanvisningar

1.2 Dragavlastade

Inte godkänd

Hårt dragna kablar, påverkar dragavlastningen

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/11

Fästens placering

Förbindelse av kontakter

Dräneringshål

Höjdskillnad

Panelramar separerade

Skada

Skador

Skugga

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

5/21

2.1 Avstånd

Inte godkänd

Dokumentation saknas uppmätt mått mellan skenor 1190mm

MA5104 Sid 1 (1) | Version 4 - 221101

2.2 CC mått

Inte godkänd

Dokumentation saknas uppmätt mått mellan krokar 1900mm

MA5104 Sid 1 (1) | Version 4 - 221101

2.3 Snö- och Vindlastberäkning

Inte godkänd

Dokumentation saknas

Tillverkarens montageanvisningar

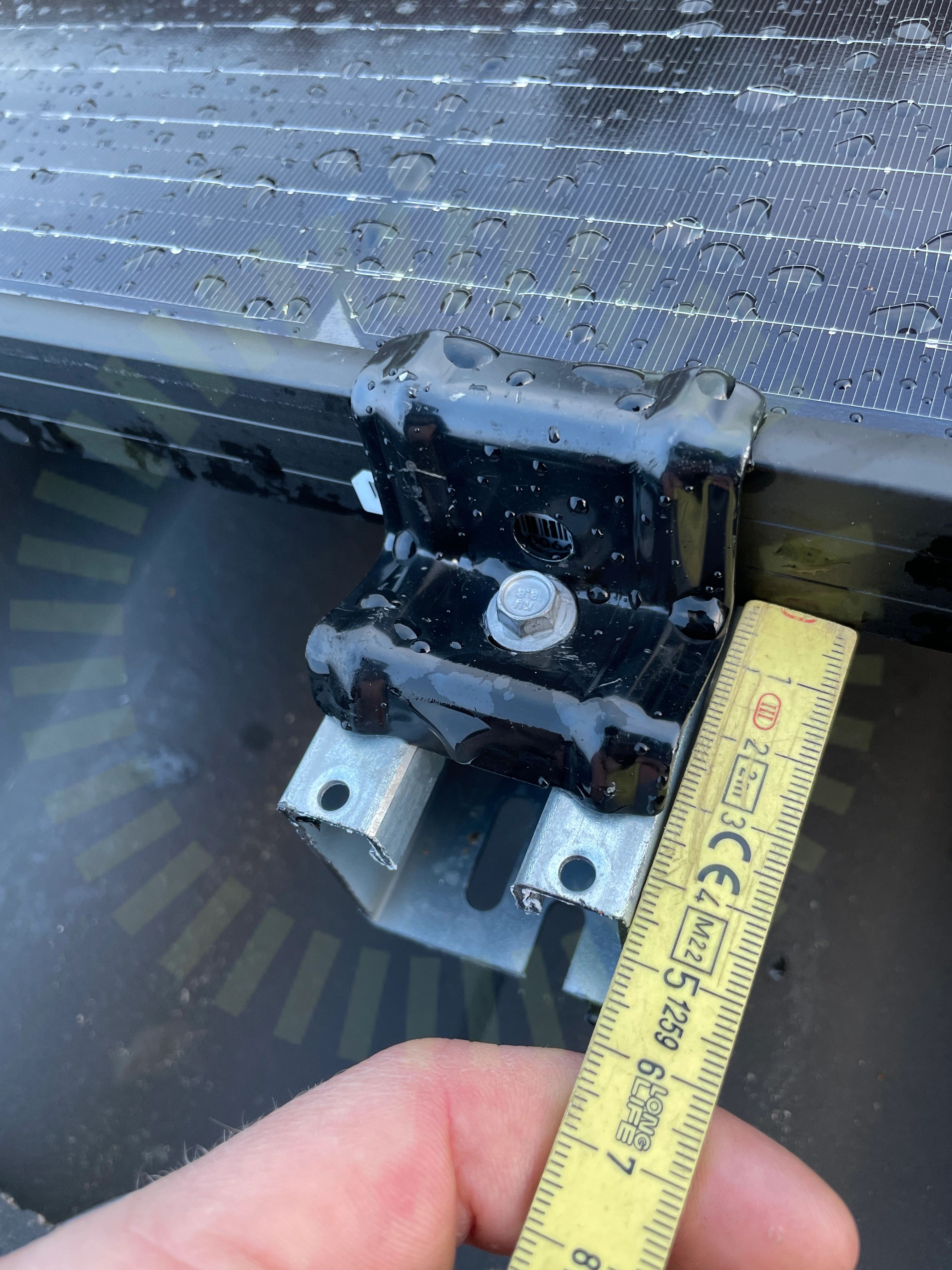

2.4 Ändklämmor skena

Inte godkänd

Följer ej tillverkarens anvisningar, uppmätt mått 46mm

MA5111 Sid 1 (1) | Version 4 - 221117

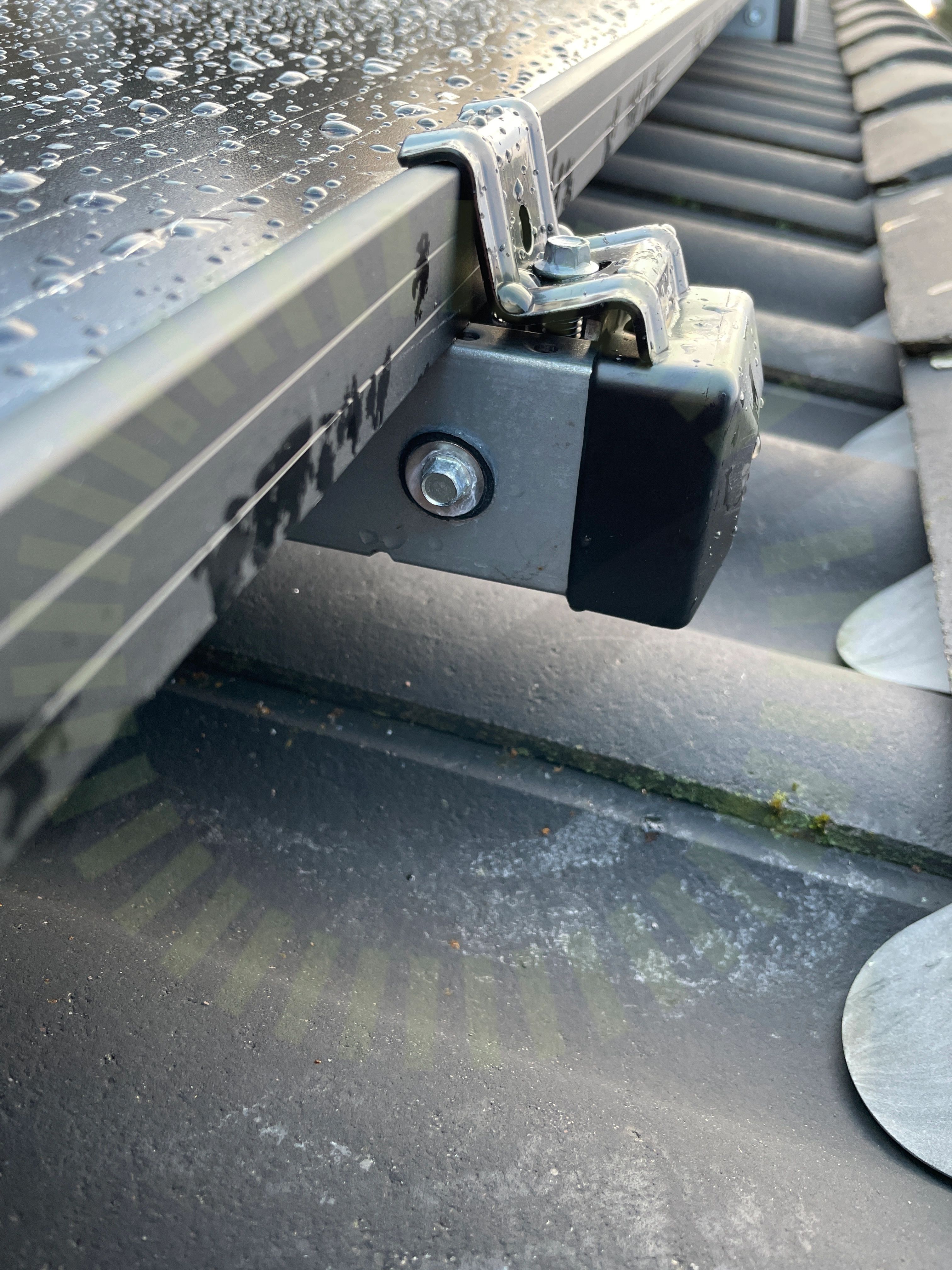

2.5 Ändklämmor skruv

Inte godkänd

Slutfäste ej monterat enligt tillverkarens anvisningar

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

16/21

Avstånd panna

Bärläkt

Främmande material

Kabeluppfästning

Mittklämma rätt förläggning

Mittklämma skruv

Mittklämmor

Shims

Skador

Skarp kant

Skenornas infästning

Skenskarv

Skydd

Takgenomföring

Väderbeständigt material

Ändklämmor rätt förläggning

Varselmärkning

Anmärkningar

1/4

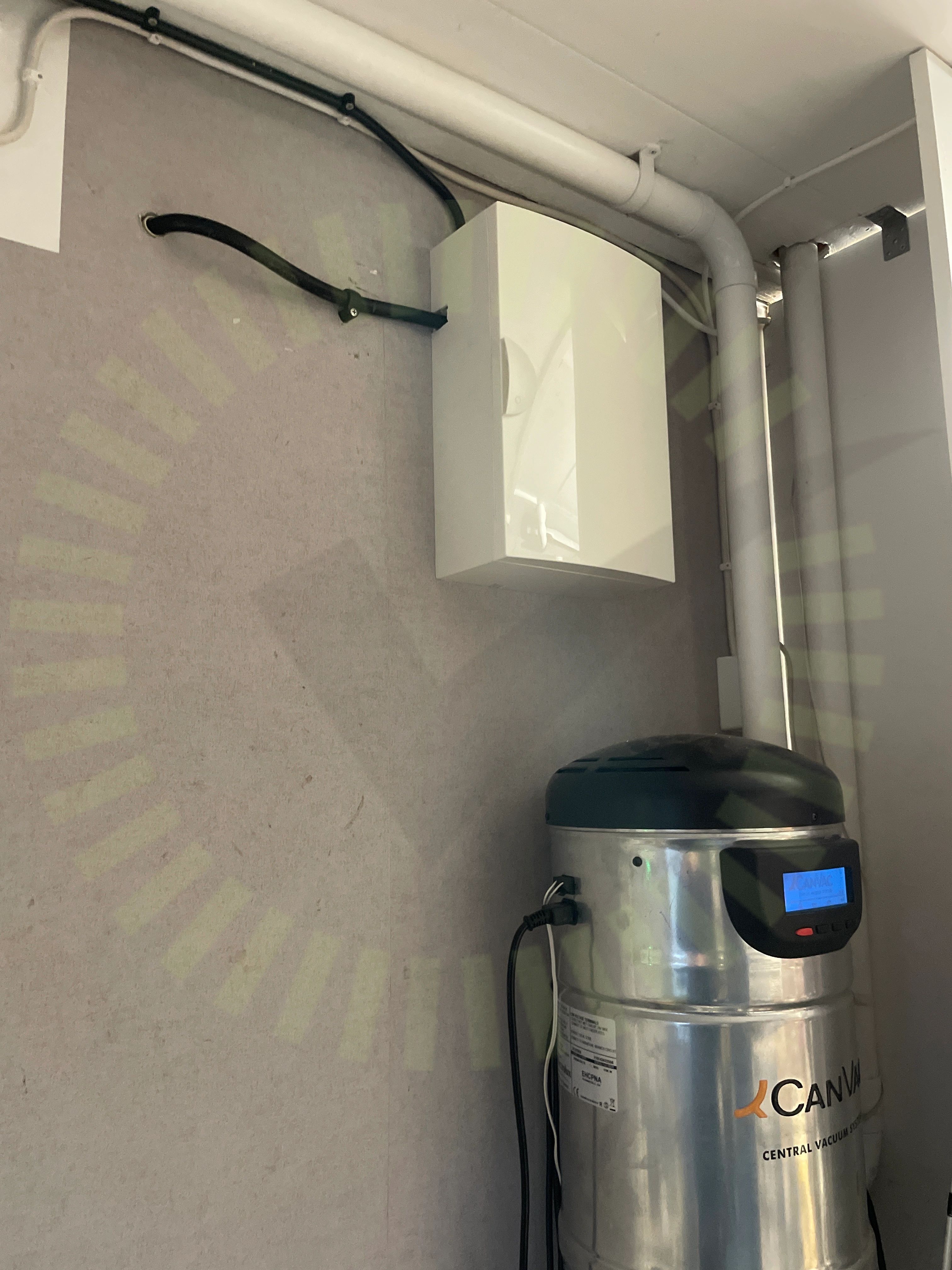

3.1 Informering av solceller

Inte godkänd

Märkning saknas vid anslutningspunkt

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

3/4

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/27

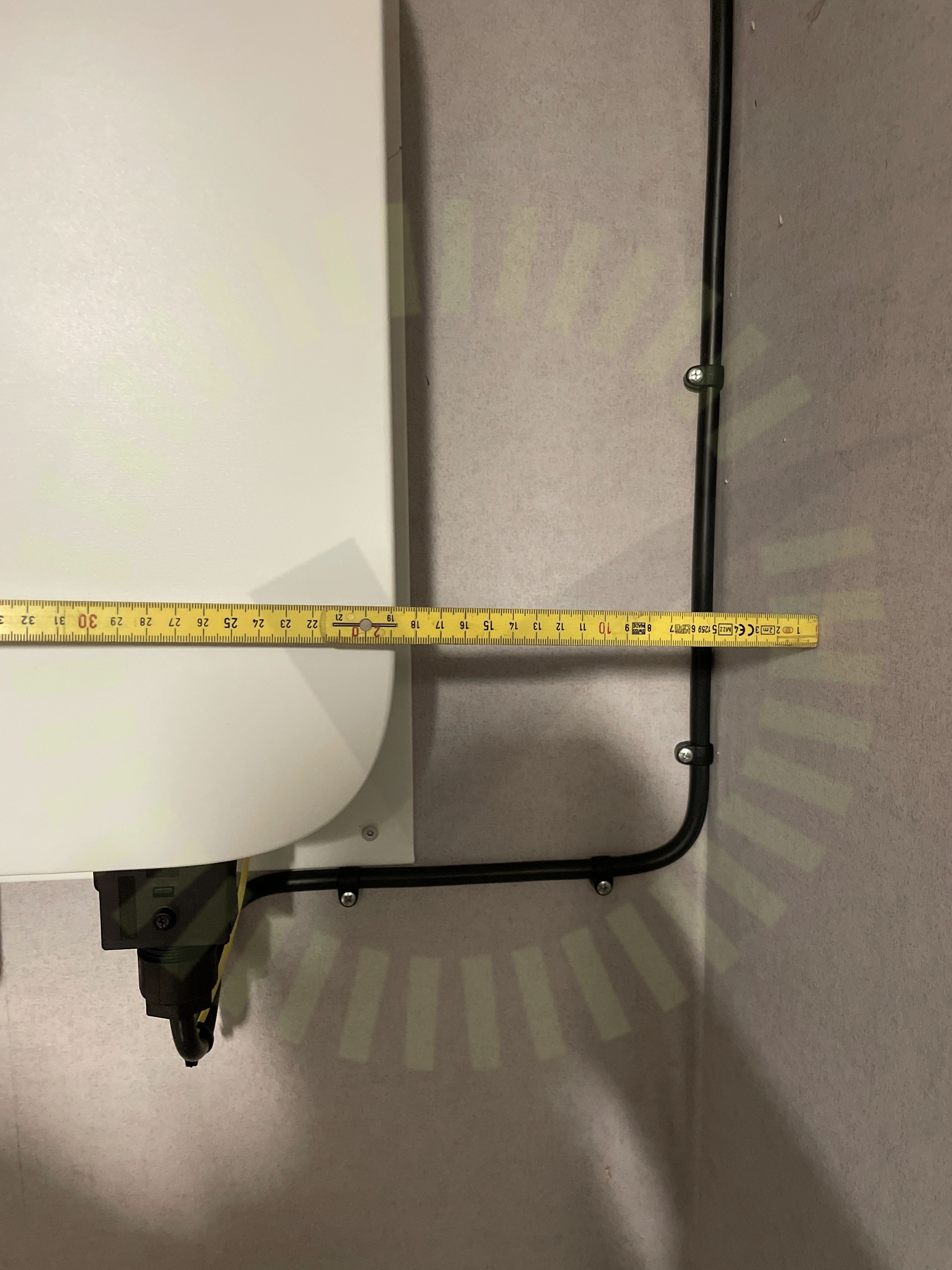

4.1 Avstånd

Inte godkänd

Ej monterat enligt tillverkarens anvisningar, växelriktare sitter för nära vägg. Uppmätt mått 190 mm

Huawei User Manual Issue 04 (2021-08-10), Sida 22

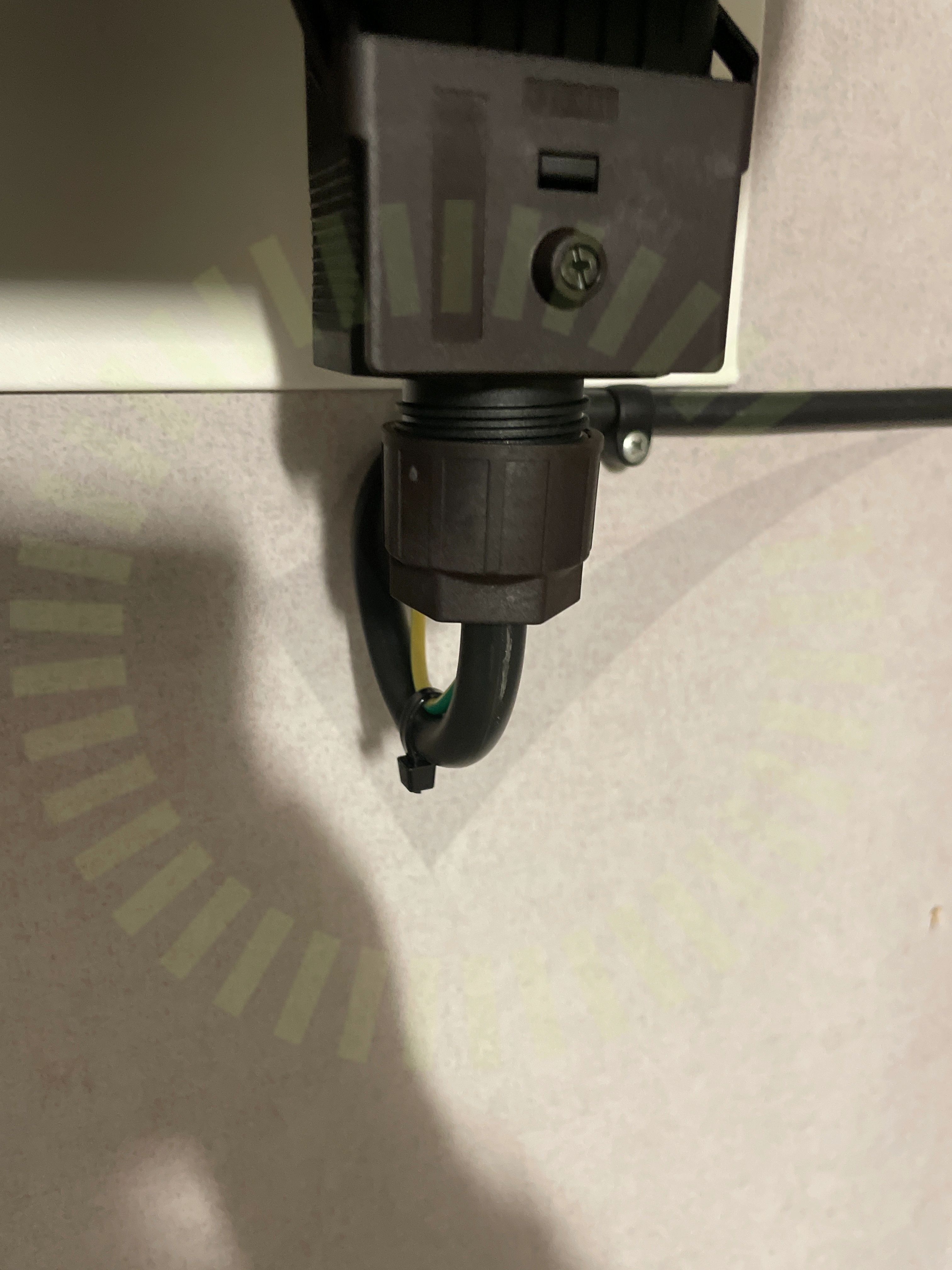

4.2 AC Anslutning

Inte godkänd

Förskruvningen ej åtdragen ordentligt

Huawei User Manual Issue 04 (2021-08-10), Sida 36

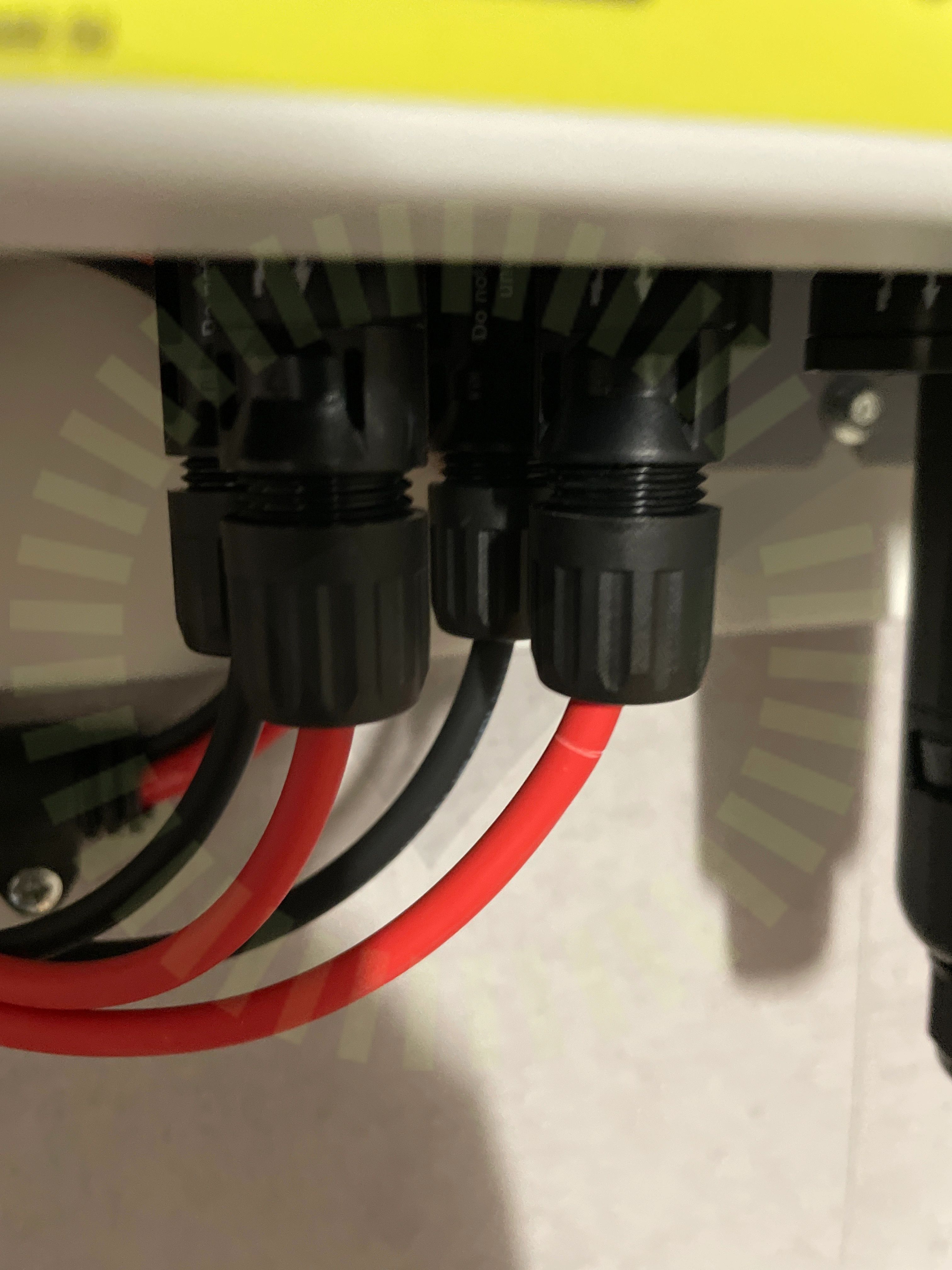

4.3 Kontakter

Inte godkänd

Kontakterna ej tillräckligt åtdragna

Huawei User Manual Issue 04 (2021-08-10), Sida 42

4.4 Strängschema

Inte godkänd

Dokumentation saknas

ELSÄK-FS 2022:1 (6 §)

Godkända kontrollpunkter

23/27

AC Böjradie

AC Förläggning

AC Skador på kabel

Avstånd till hav

Brännbart underlag

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Fastsäkring av produkt

Huvudsäkring

Infästning

Internet

Kabel

Ledare fastspända

Märkning

Mätprotokoll DC

PE Chassi

Skador

Säkring

Ventilation

Vinkel
