Besiktningsrapport
9.7
Installation genom
Nova Solar
Datum
8 augusti 2023
Ort
Torslanda, Västra Götalands län
Kontaktdon
Skador
Föremål mot bakstycke

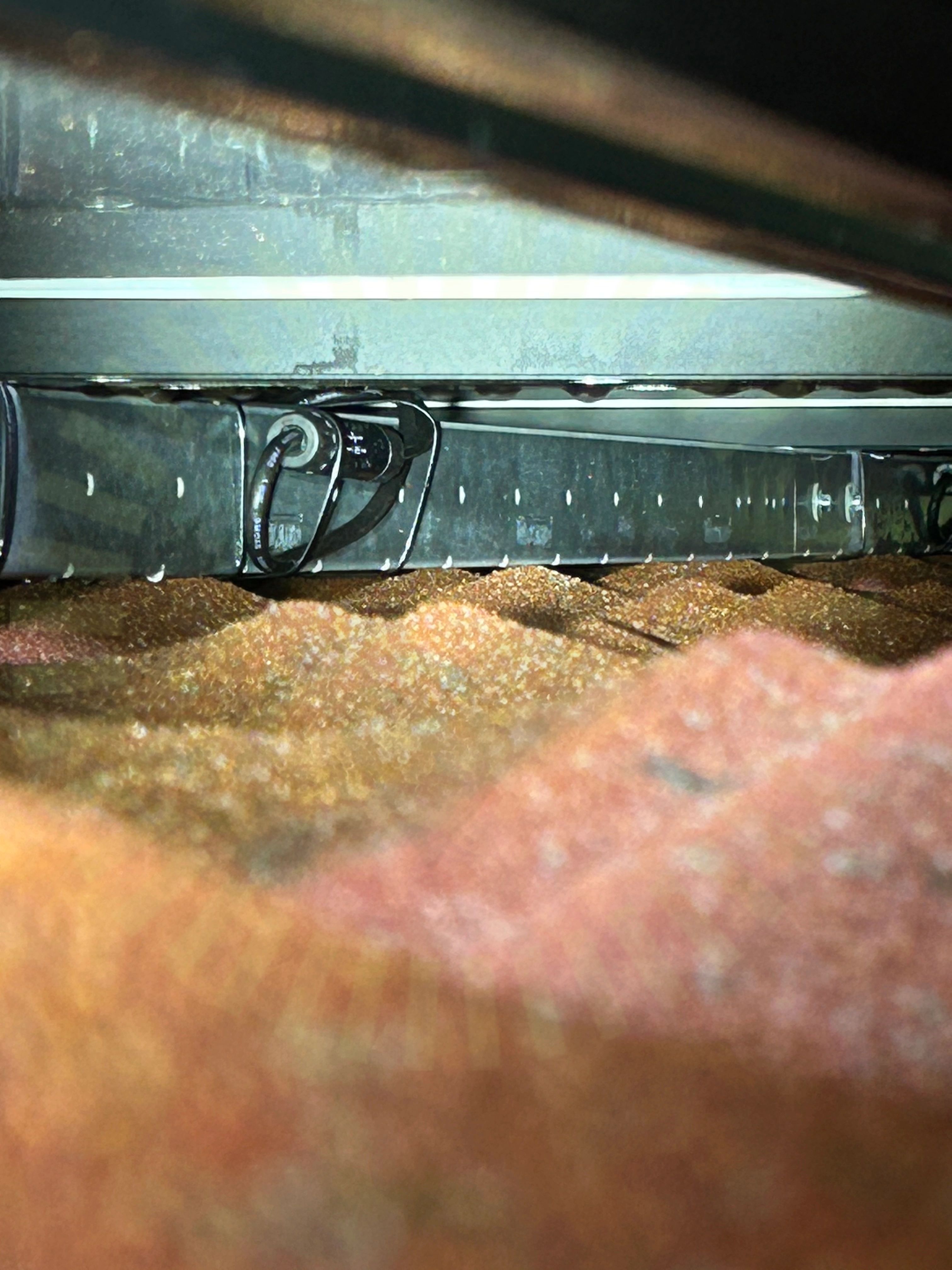

+ 1
94% godkända
6% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Montagesystem
Weland Stål: Plåttak
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
4/16

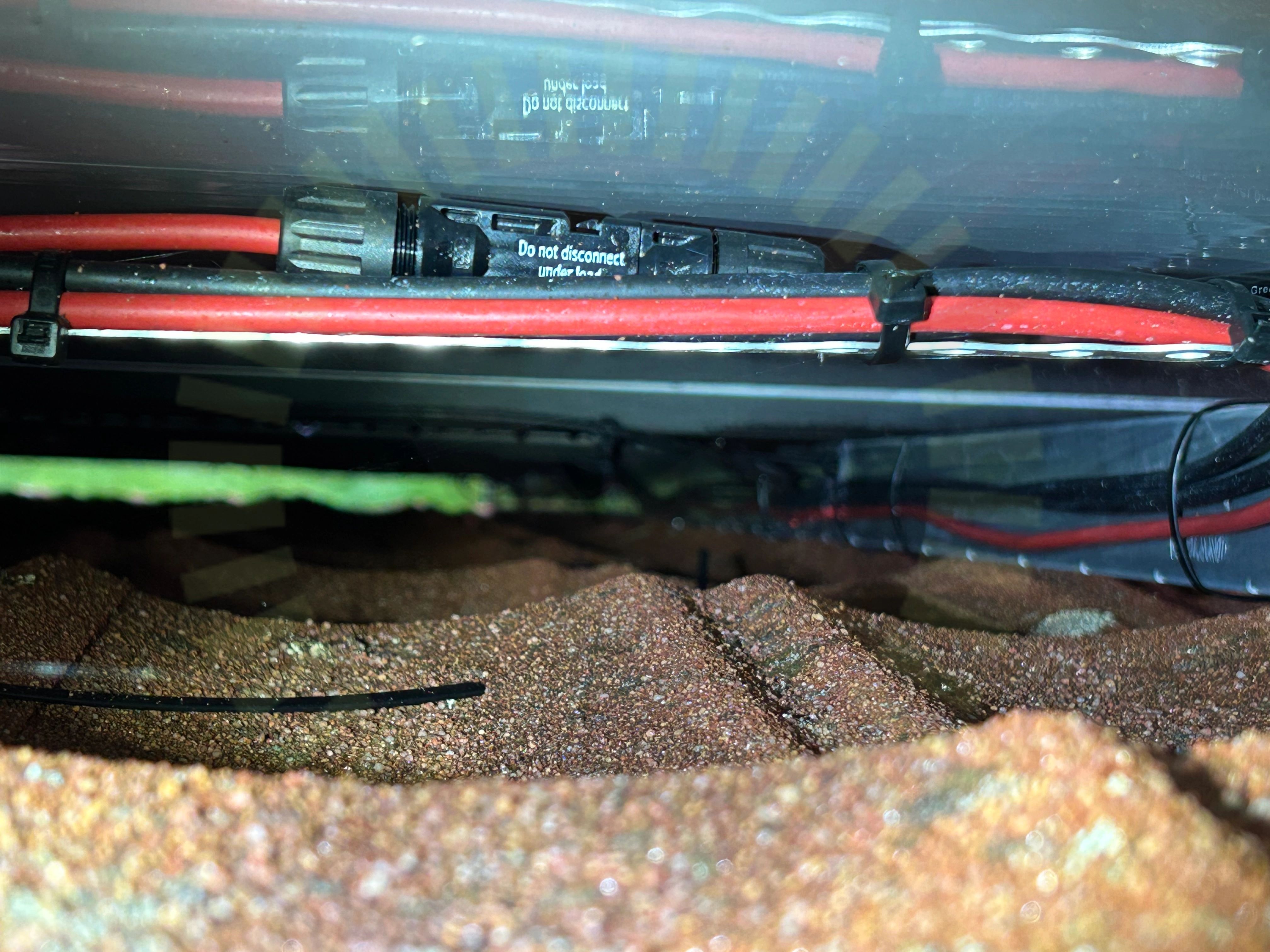

2.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
2.2 Kontaktdon
Inte godkänd
Buntband ska inte placeras över kontaktdonens hölje.
MA711 (se_en) Monteringsanvisningar, Sida 4
2.3 Panelkablagets böjradie
Inte godkänd
Panalernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25

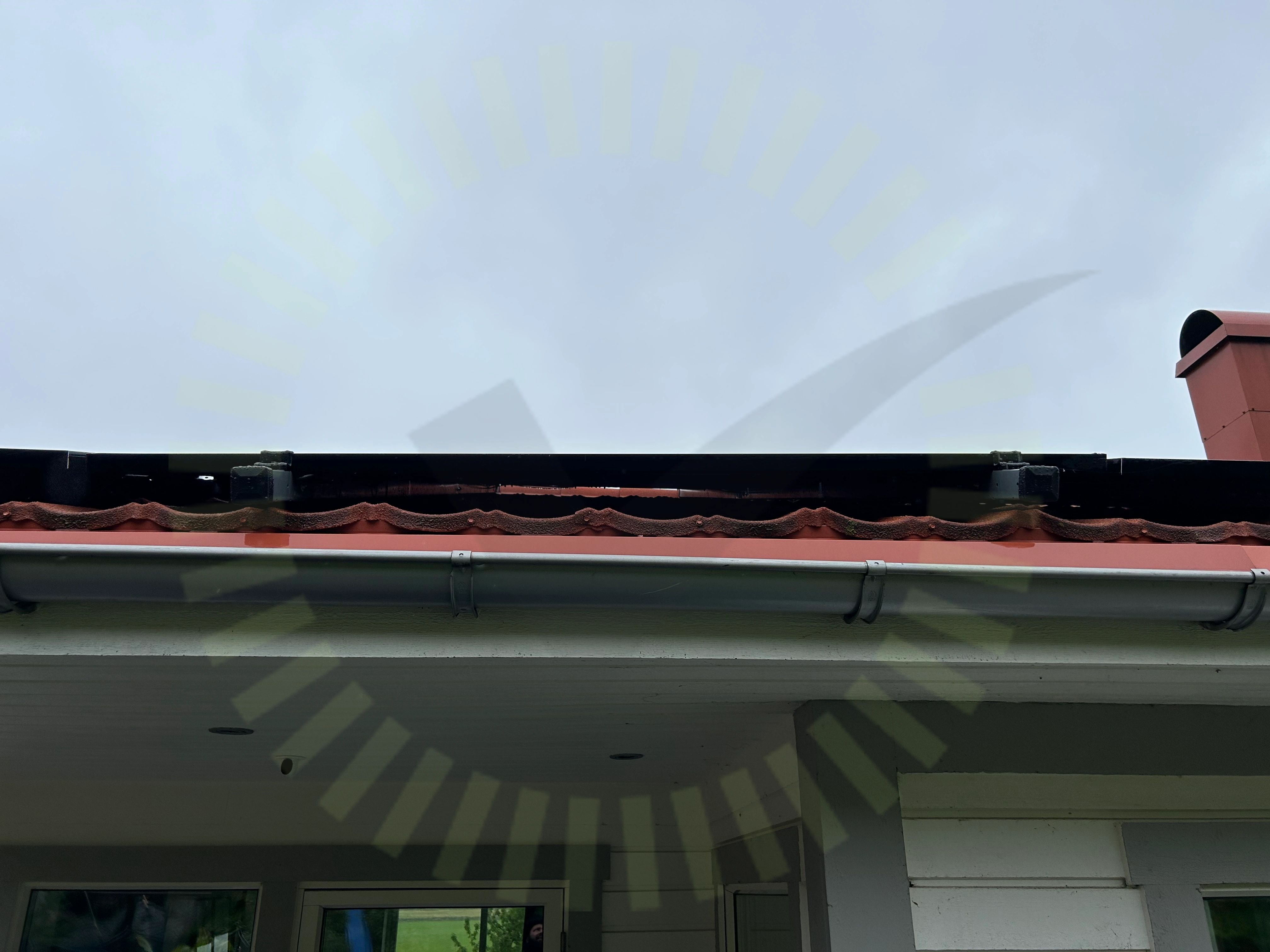

2.4 Spänningar i ram
Inte godkänd
Panelernas ram är monterade så spänningar skapas i ramen.
Godkända kontrollpunkter
11/16
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Förläggning DC kontakter
Klämmornas placering
Kopplingslåda
Mellanrum
Punktbelastning
Skugga
Stress på kontakter
Överlappning
Ej tillgängligt vid besiktning
1/16
Strängförläggning
Tak 1, Weland Stål: Plåttak
Anmärkningar
1/19
3.1 Skador
Inte godkänd
Takplåt buktar in runt installationen.
Godkända kontrollpunkter
17/19
Använd skruv
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämma skruv
Mittklämmor
Placering
Skenskarvar
Snö- och Vindlastberäkning
Takgenomföring
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Ej tillgängligt vid besiktning
1/19
Infästning skena
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
32/32
AC anslutning växelriktare
AC Böjradie
AC Kablage förläggning
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare anslutna
Likspänningskomponenter
Missvisande varselmärkning
Märkning
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
