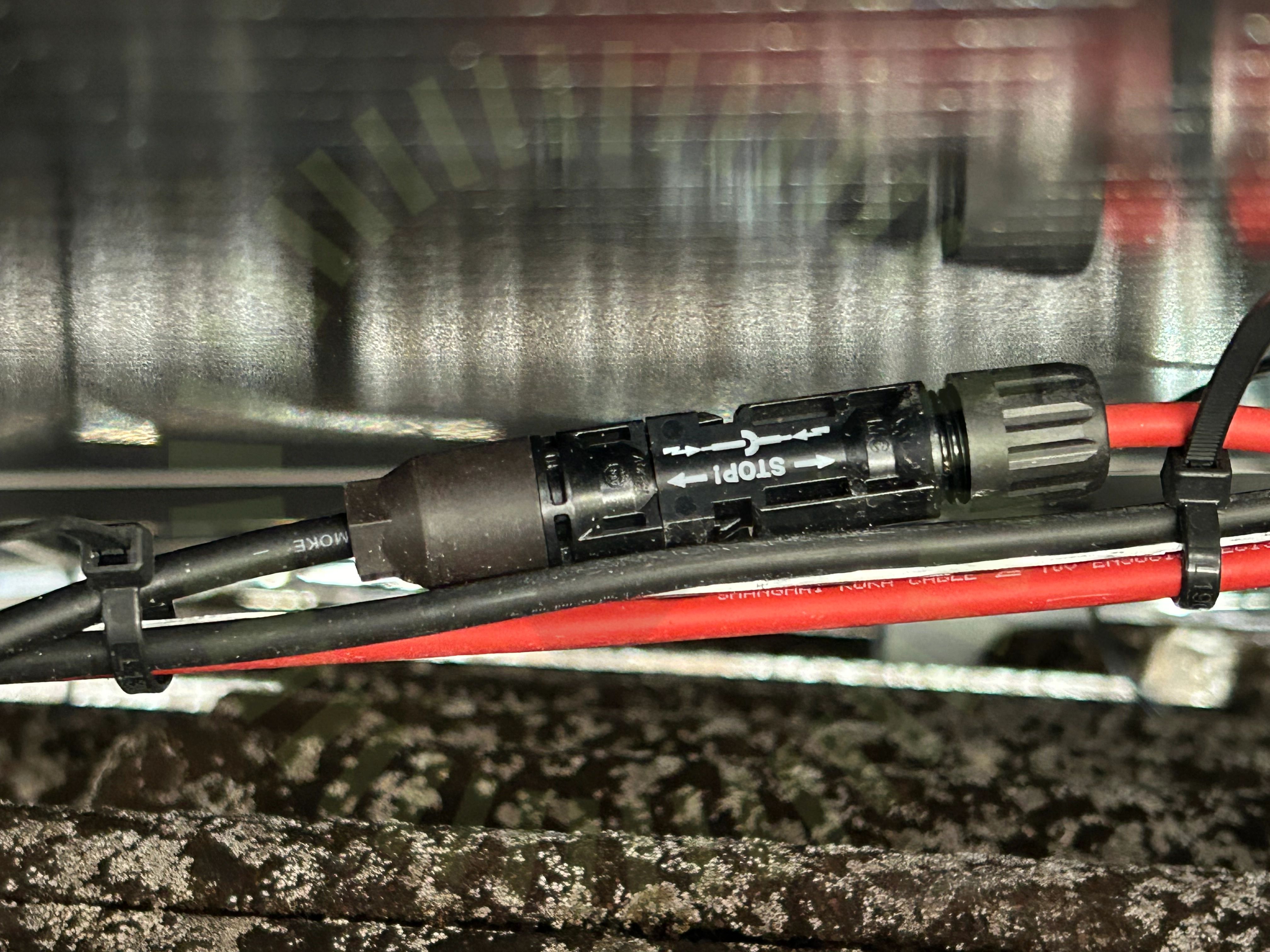

2.1 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)
Besiktningsrapport
9.0
Installation genom
Nova Solar
Datum
18 november 2025
Ort
Oxie, Skåne län
94% godkända6% ej godkända
Om installationen
PanelerLeapton: LP182*182-M-60-NB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSolis: S6-EH3P(12-20)K-ND-H
BatteriDyness: Tower Pro
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Ej tillgängligt vid besiktning
1/3Avtal
Tak 1: Leapton: LP182*182-M-60-NB
Anmärkningar
2/17

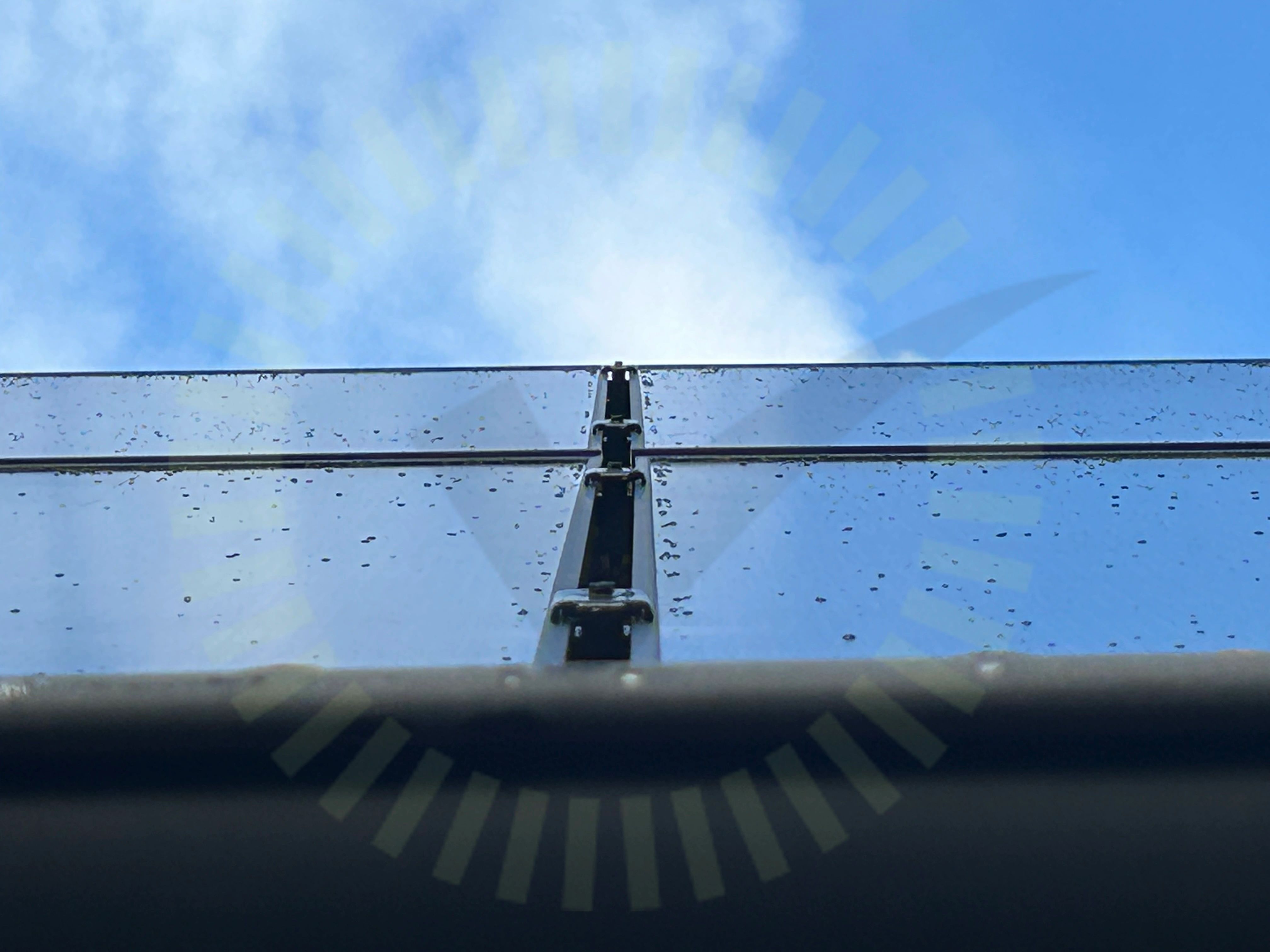

2.2 Klämmornas överlappning
Inte godkändPanelerna är dragna från klämmor så överlappningen inte blir korrekt.
Leapton: Installation & Maintenance 2024 V3, Sida 14
Godkända kontrollpunkter
15/17Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1: Nordmount Panntak: Bärläkt
Anmärkningar
3/22

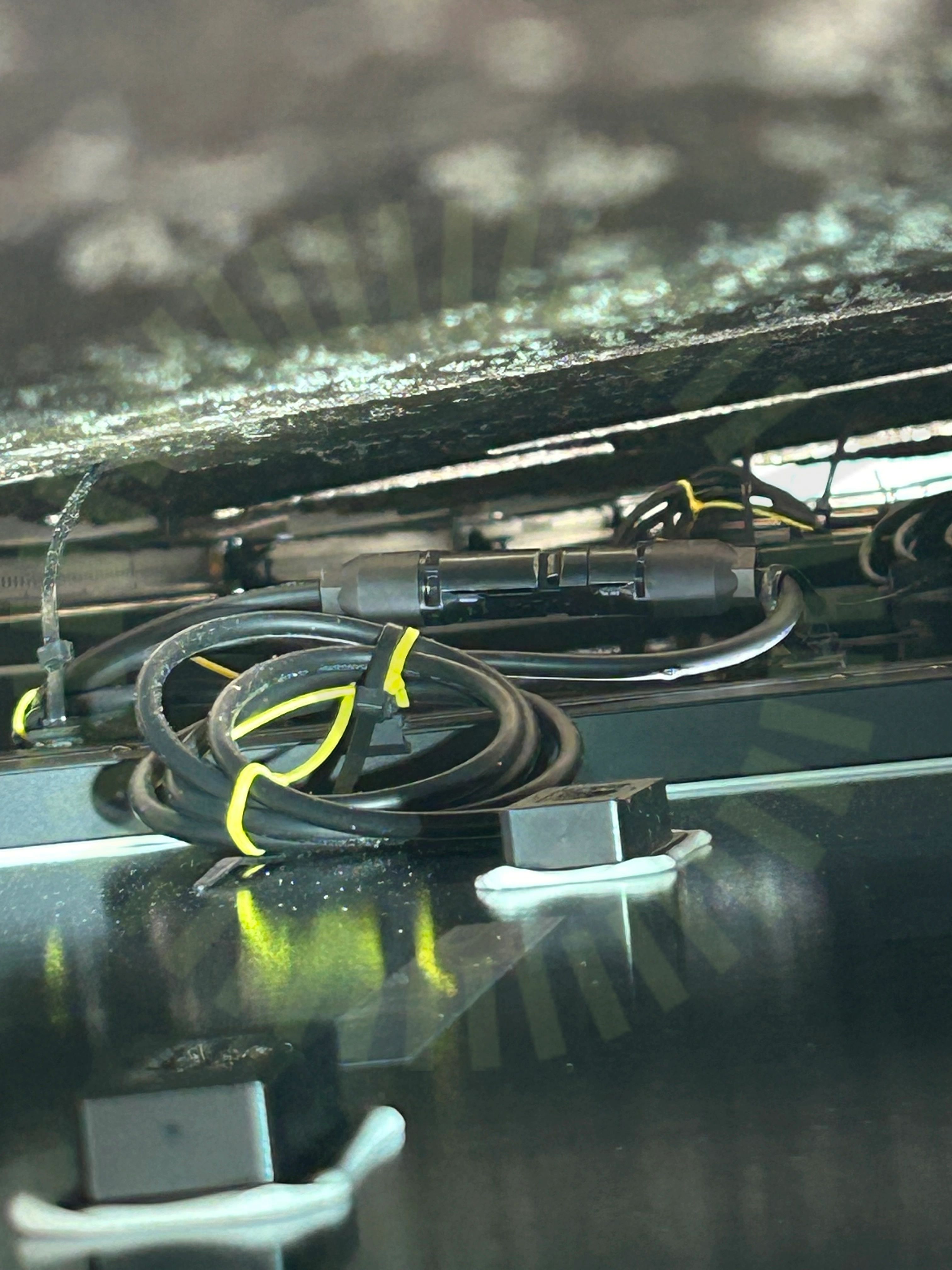

3.1 Kabeluppfästning
Inte godkändKablage sitter kvar med buntband som sitter när panelerna fraktas. Även om det sitter ett väderbeständigt buntband i ena sidan så kommer kablaget att sjunka och lägga sig på taket när förpackningsbuntbanden släpper.
SS 436 40 00 (712.522.101)

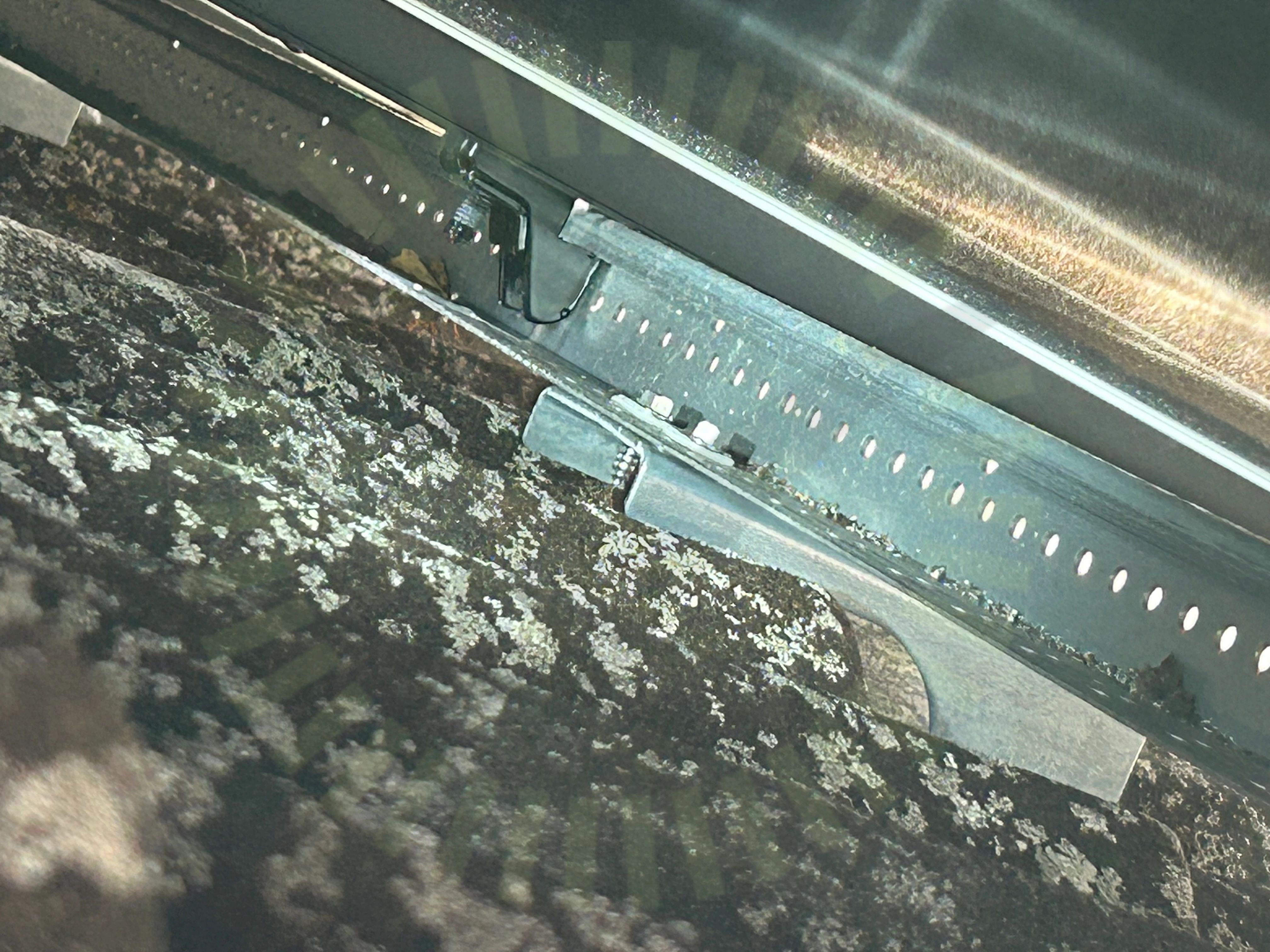

3.2 Skenornas infästning
Inte godkändSkruvar sitter i samma hålbild längst skenan.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 3

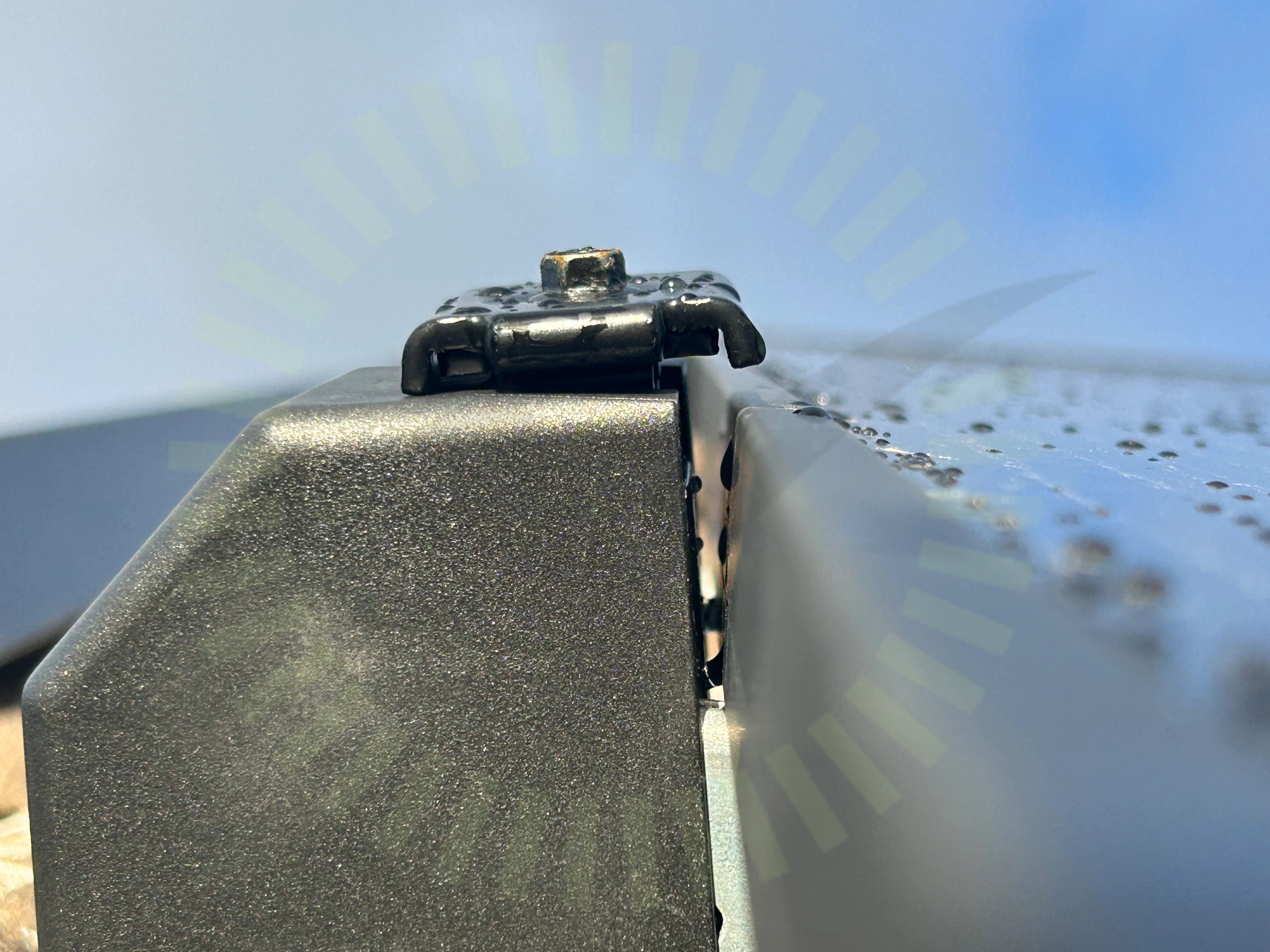

3.3 Ändklämmor
Inte godkändÄndklämmor är inte korrekt monterade.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7
Godkända kontrollpunkter
19/22Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpanna
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
31/31AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
