Besiktningsrapport
8.2
Installation genom
Skandica Solar
Datum
13 november 2024
Ort
Partille, Västra Götalands län
DC kabel förläggning
Kabeluppfästning
Klämmornas överlappning

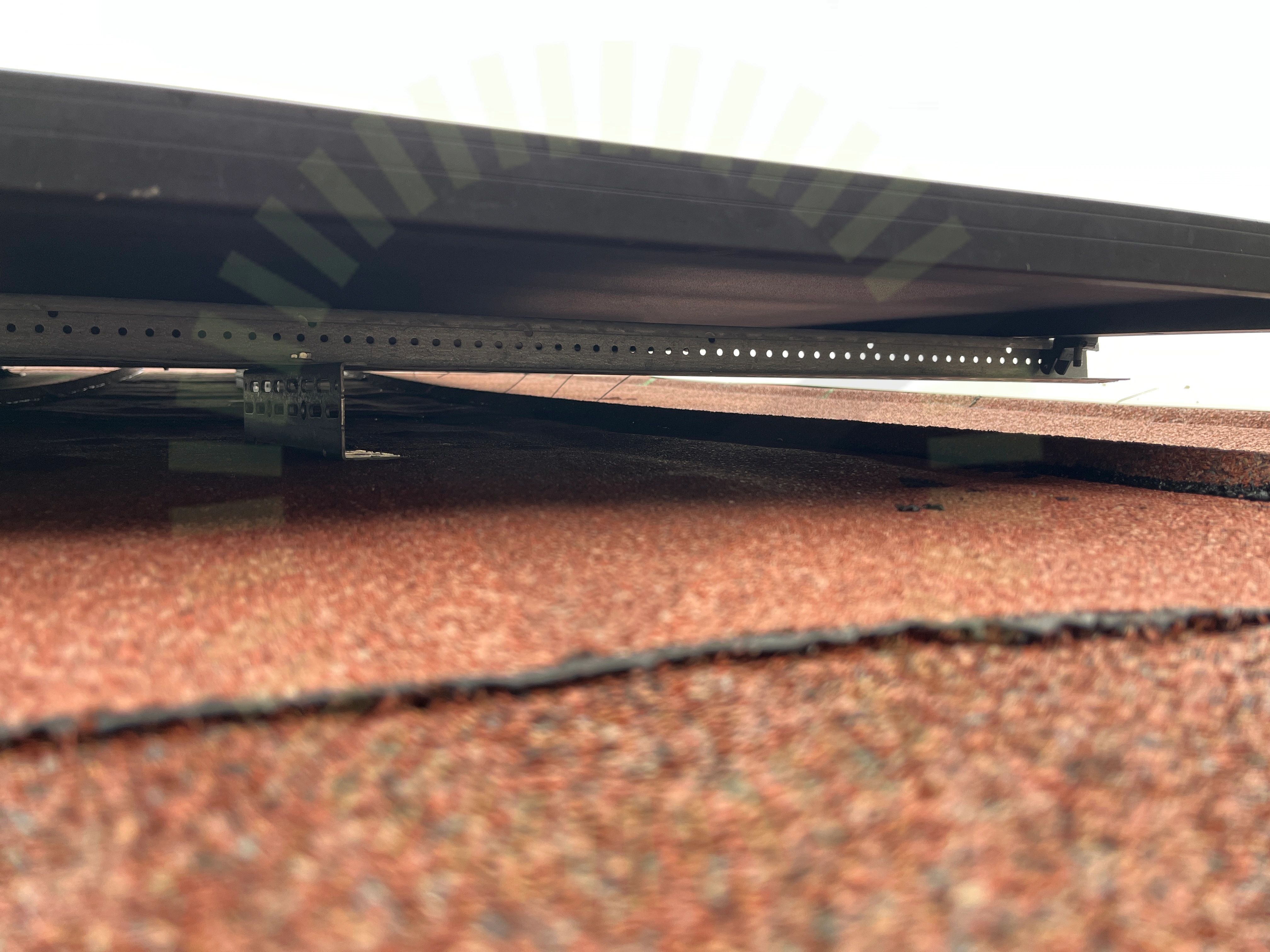

+ 13
83% godkända
17% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-60HBB
Montagesystem
Nordmount: Papptak
Växelriktare
SunGrow: SH15/20/25T
Batteri
SunGrow: SBR(XXX)
Tillbehör
Säkerhetsbrytare AC
Tillbehör
CHINT: Sungrow DTSU666-20
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Batteri
Anmärkningar
2/16
2.1 Närliggande objekt
Inte godkänd
Batteriet har inte rätt avstånd till omkringliggande material.

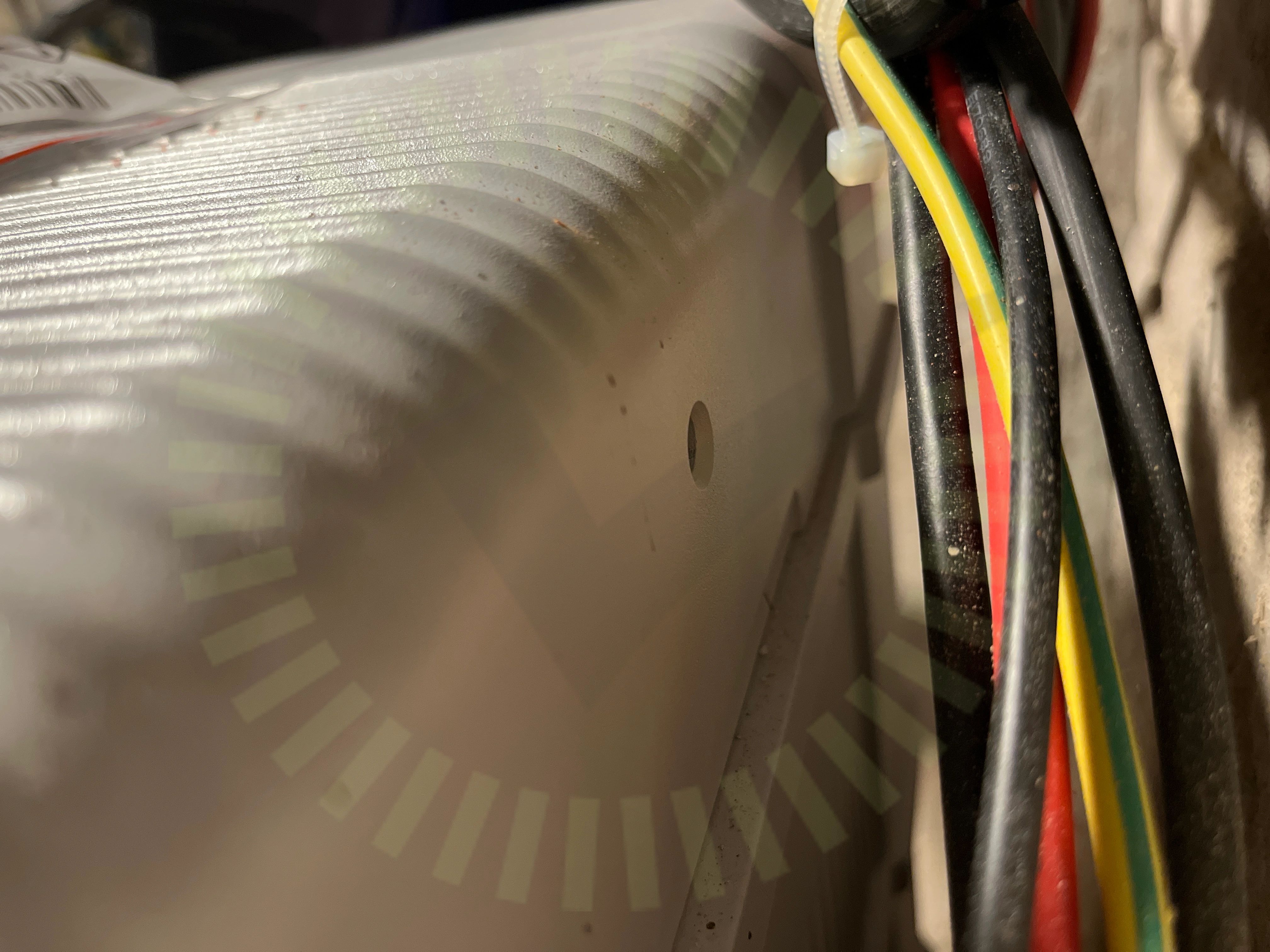

2.2 Sammansättning av komponenter
Inte godkänd
Batteriets lock är inte fastsäkrat.
Godkända kontrollpunkter
14/16
Smartmätare
Anmärkningar
1/6

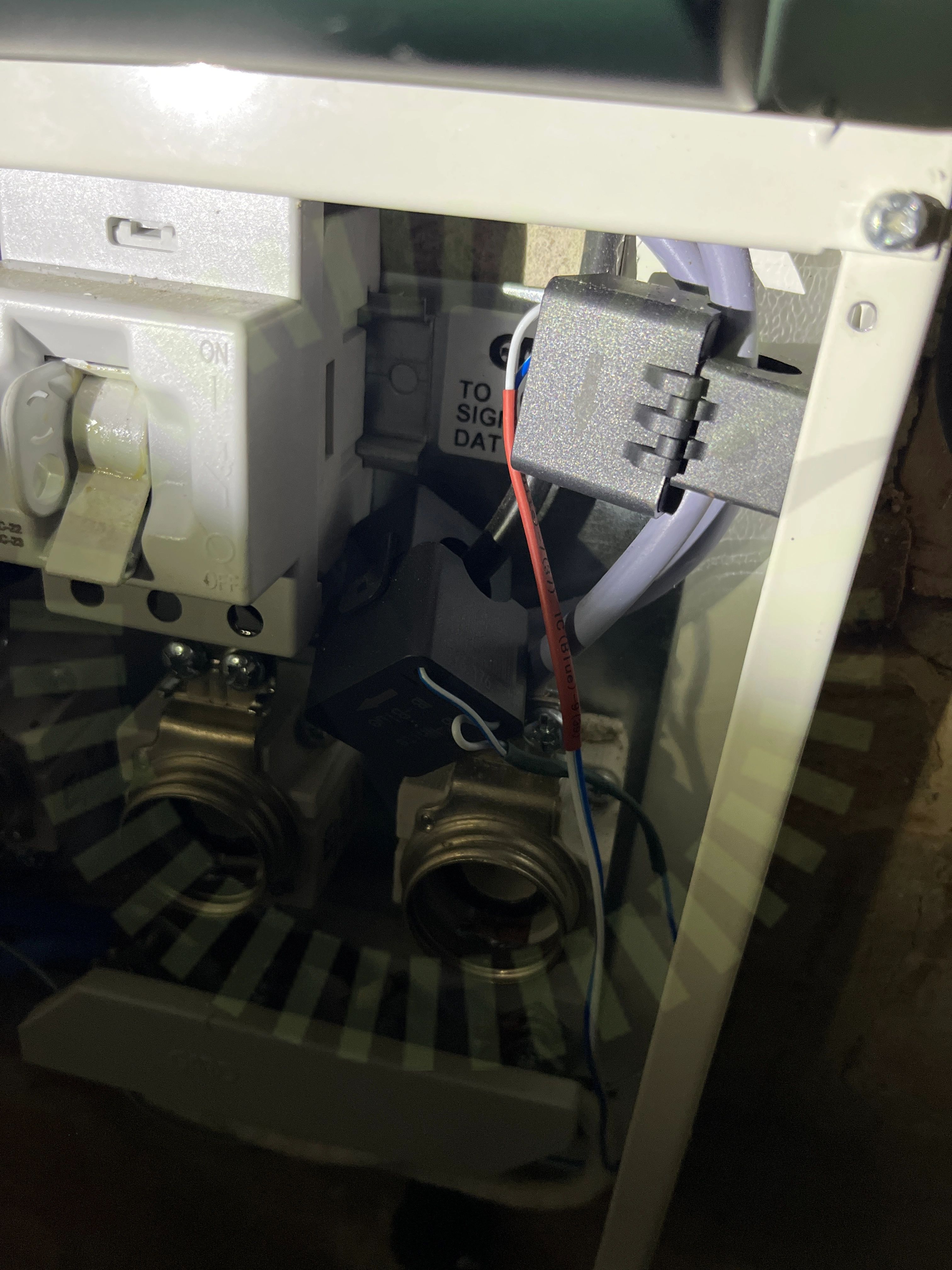

3.1 Placering av CT klämmor
Inte godkänd
CT klämmor är inte korrekt vända. Markering pekar åt fel håll.
Godkända kontrollpunkter
5/6
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, DMEGC: DM(XXX)M10RT-60HBB
Anmärkningar
2/19

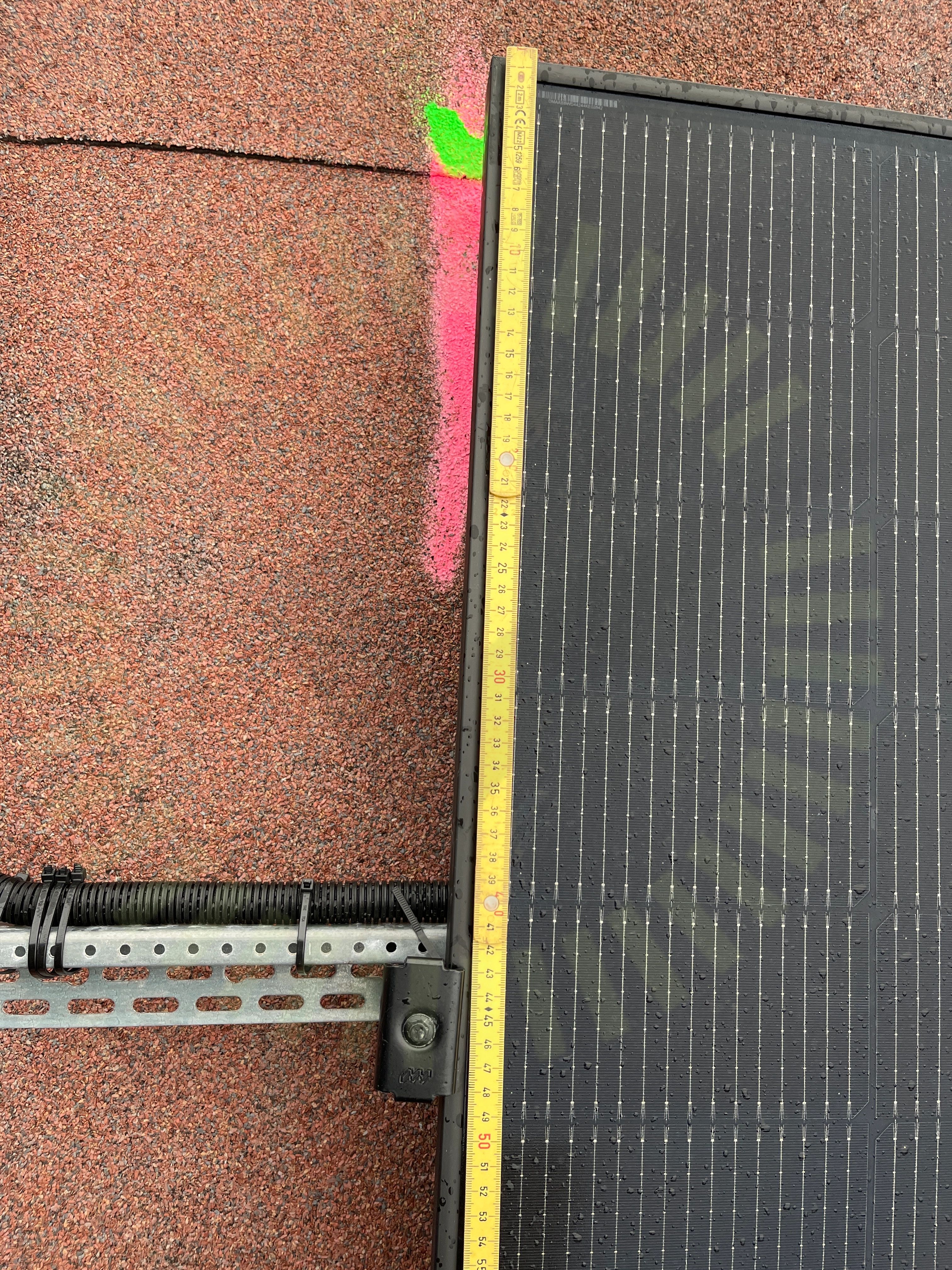

5.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

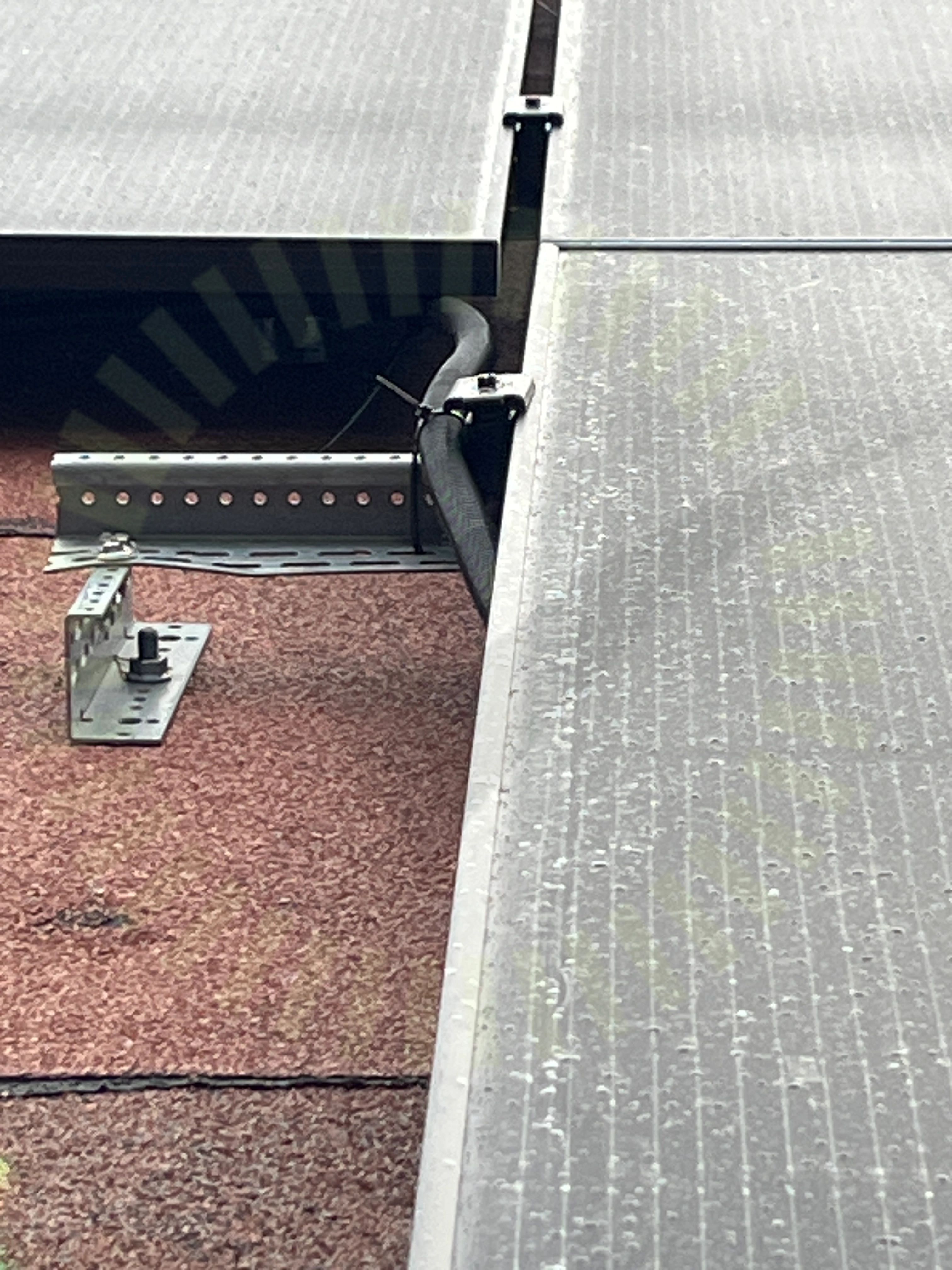

5.2 Klämmornas överlappning
Inte godkänd
Klämman sitter snett och överlappar inte ordentligt.
Godkända kontrollpunkter
16/19
Ej tillgängligt vid besiktning
1/19
Tak 1, Nordmount: Papptak
Anmärkningar
11/26
6.1 DC kabel förläggning
Inte godkänd
Kablage är olämpligt uppfäst.
6.2 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

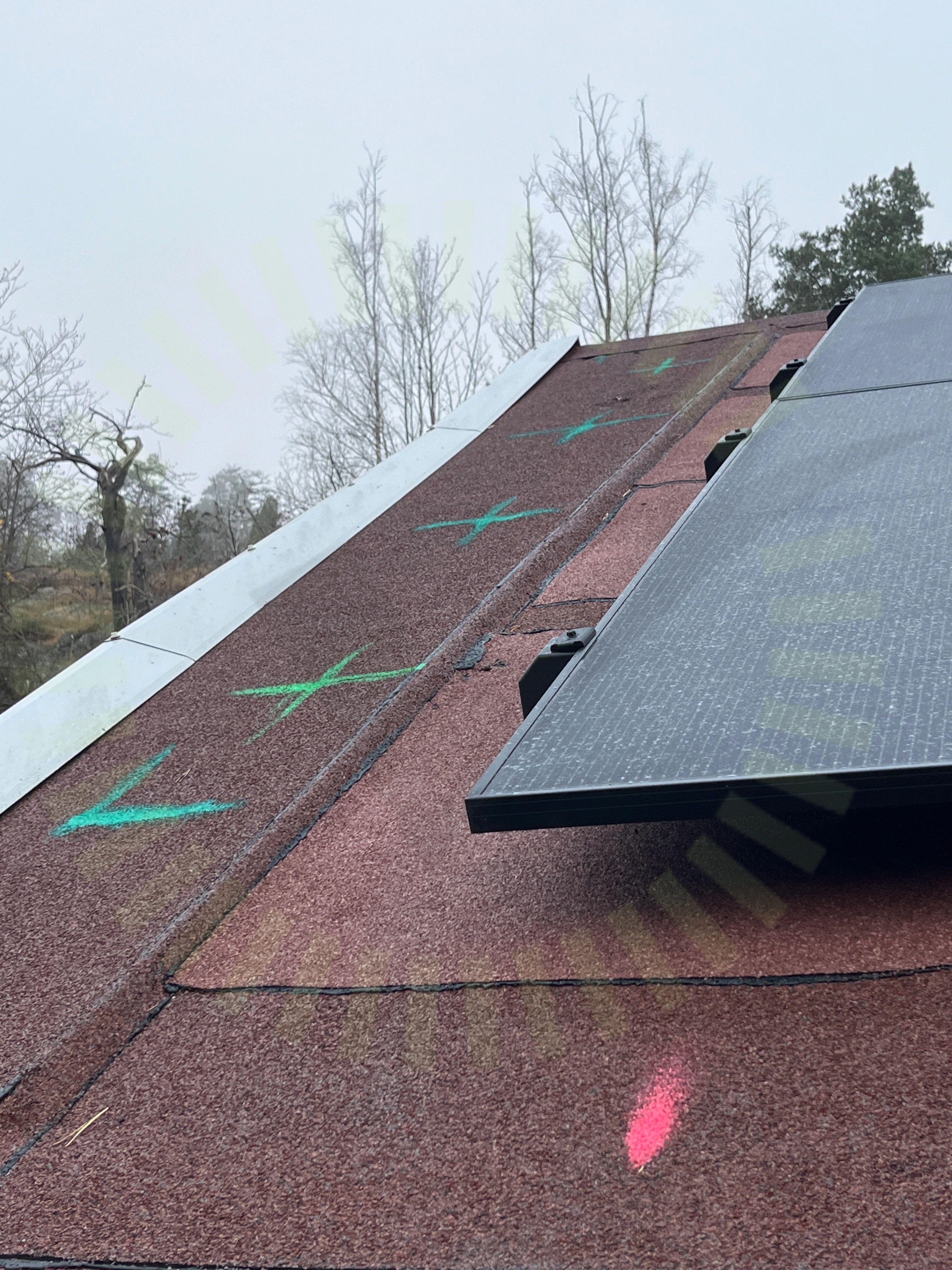

6.3 Skador
Inte godkänd
Färg finns kvar lite över allt runt installationen.
6.4 CC infästningar
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

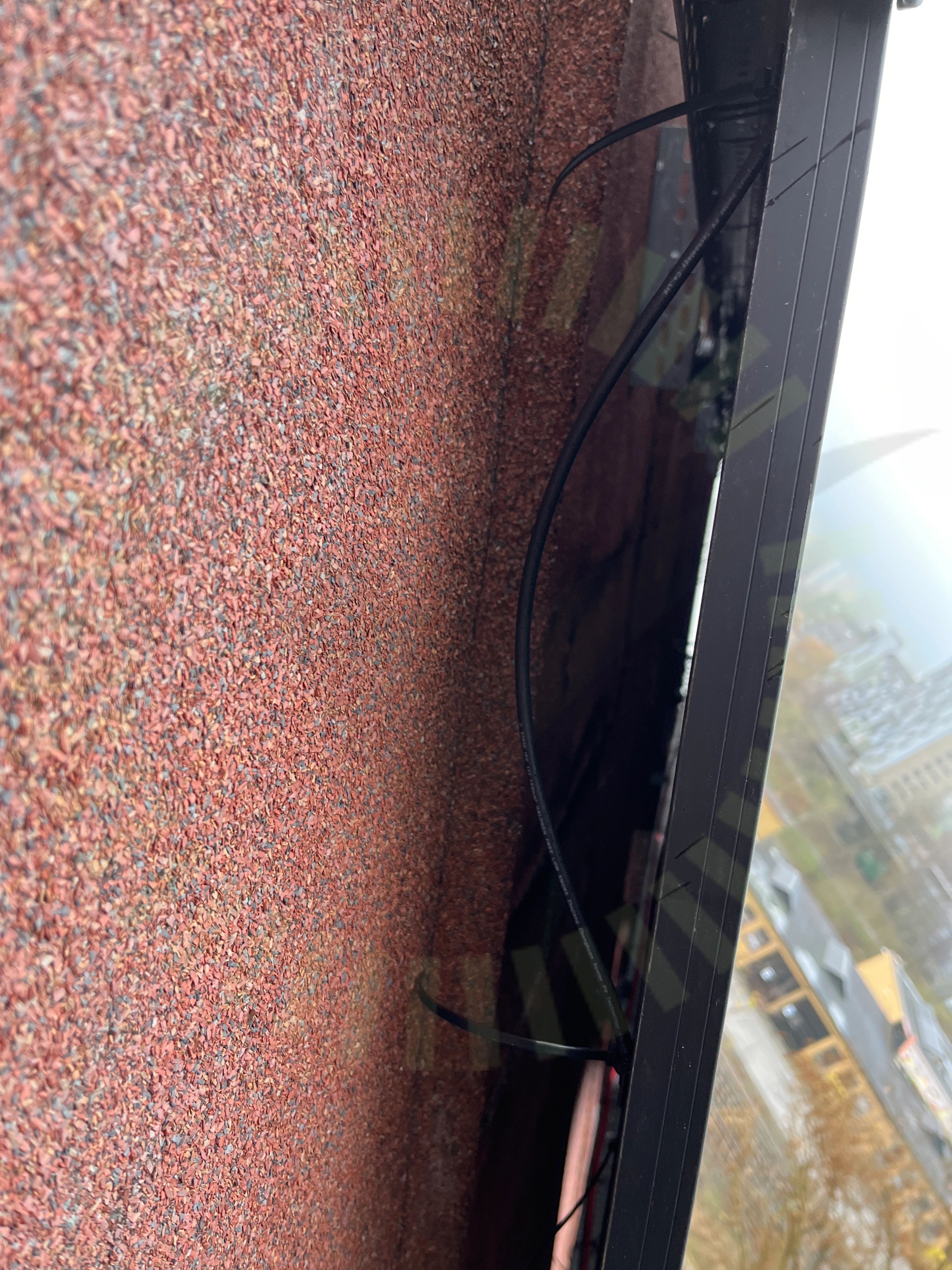

6.5 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

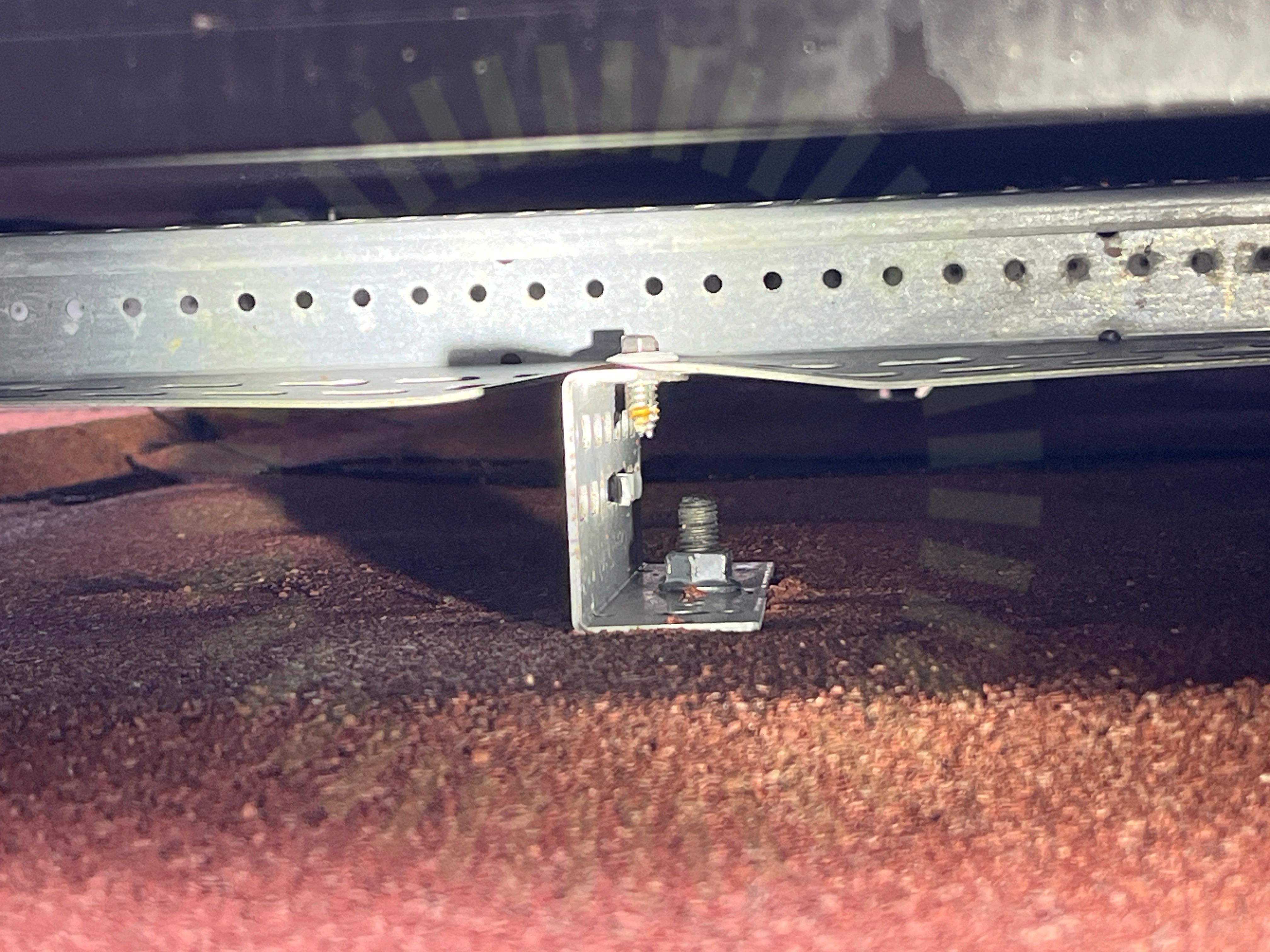

6.6 Skada 3
Inte godkänd
Skenan har deformerats.

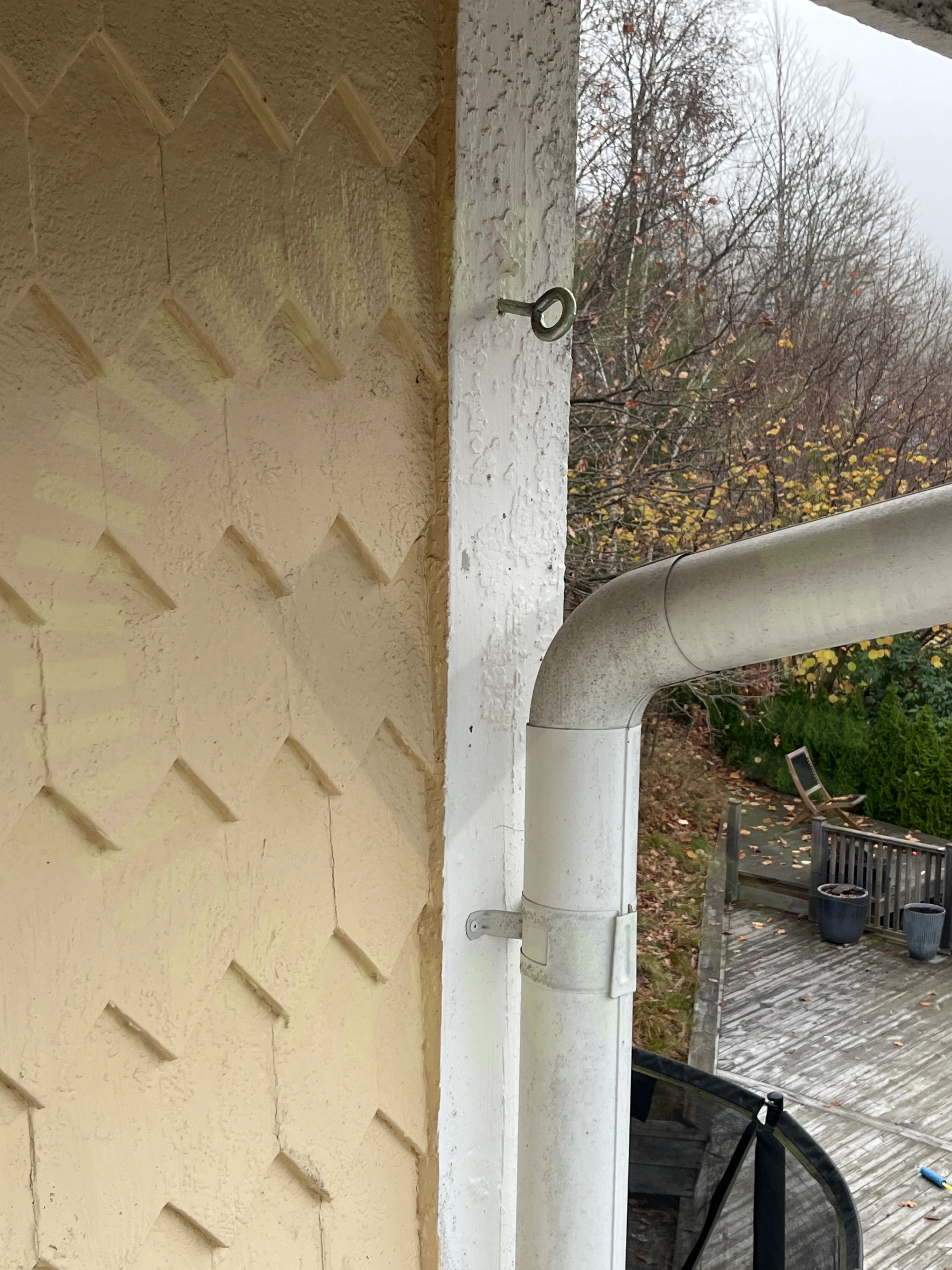

6.7 Skador 2
Inte godkänd
Öglor sitter kvar efter ställningen.

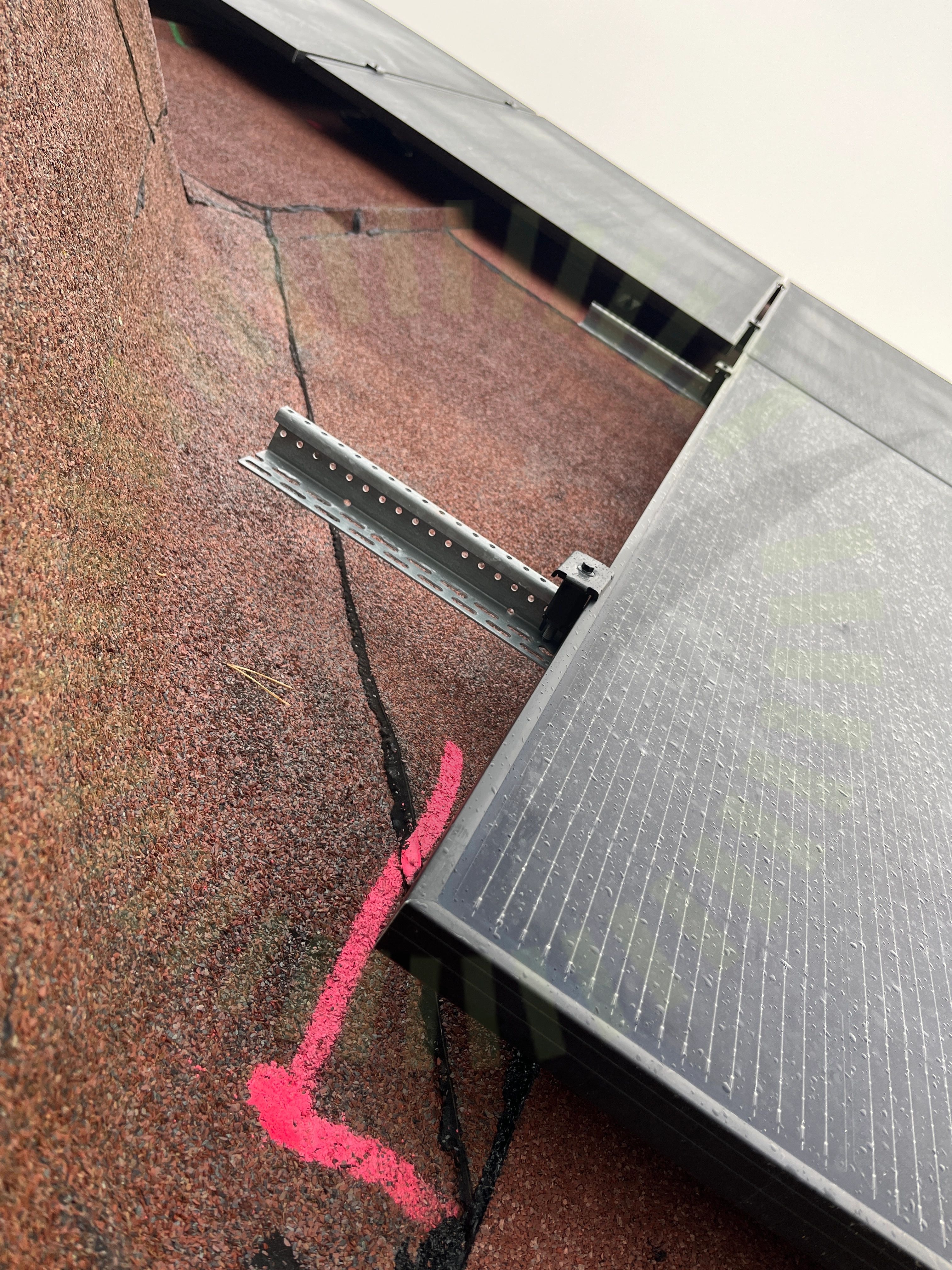

6.8 Skenans utstick för klämma
Inte godkänd
Skenan sticker ut för långt och saknar ändlock.
6.9 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer. Uppmätt ca 65cm.

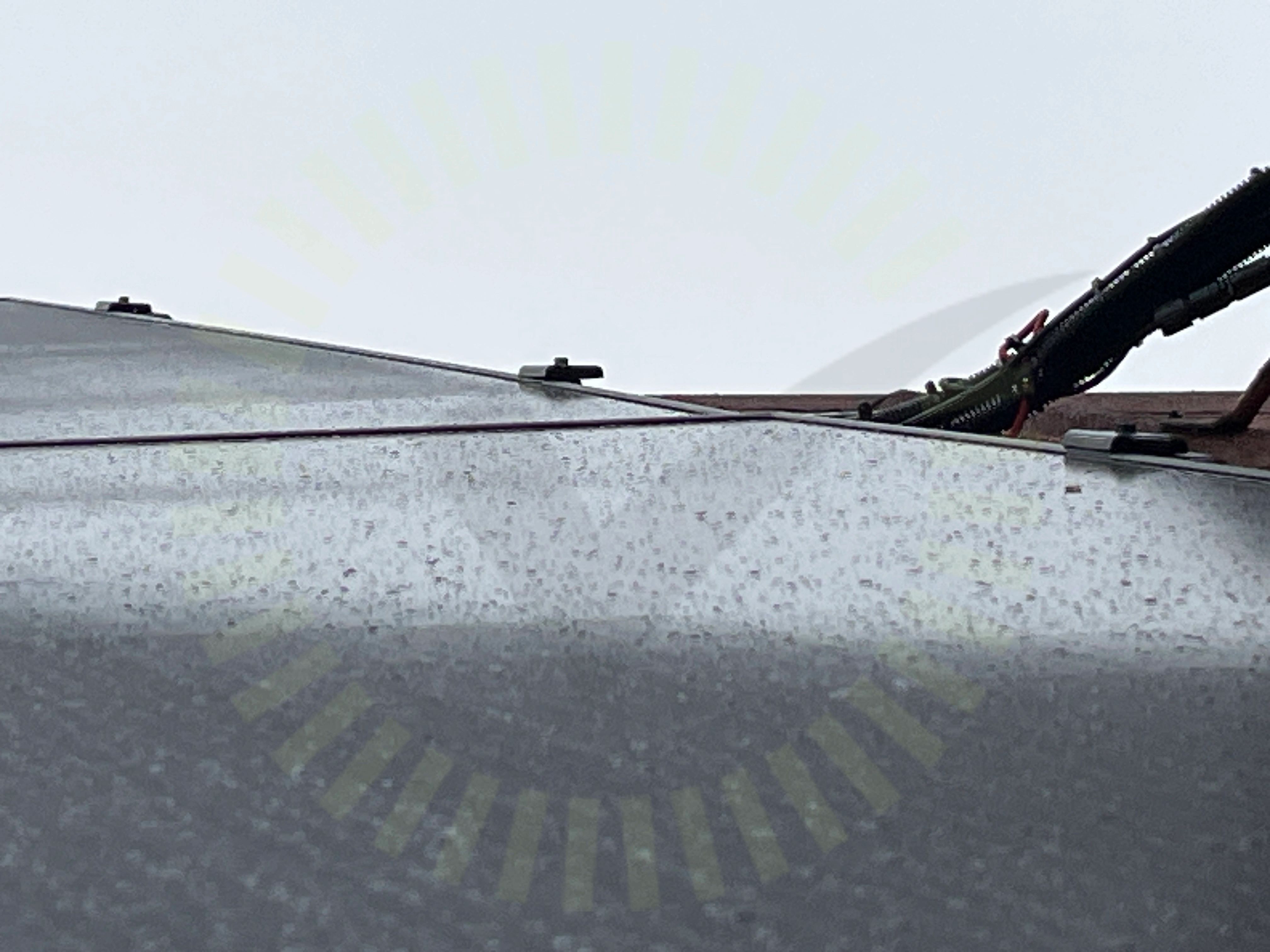

6.10 Ändklämmor
Inte godkänd
Ändklämma ligger inte emot panelens ram.
6.11 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
Godkända kontrollpunkter
14/26
Ej tillgängligt vid besiktning
1/26
Varselmärkning
Anmärkningar
1/4

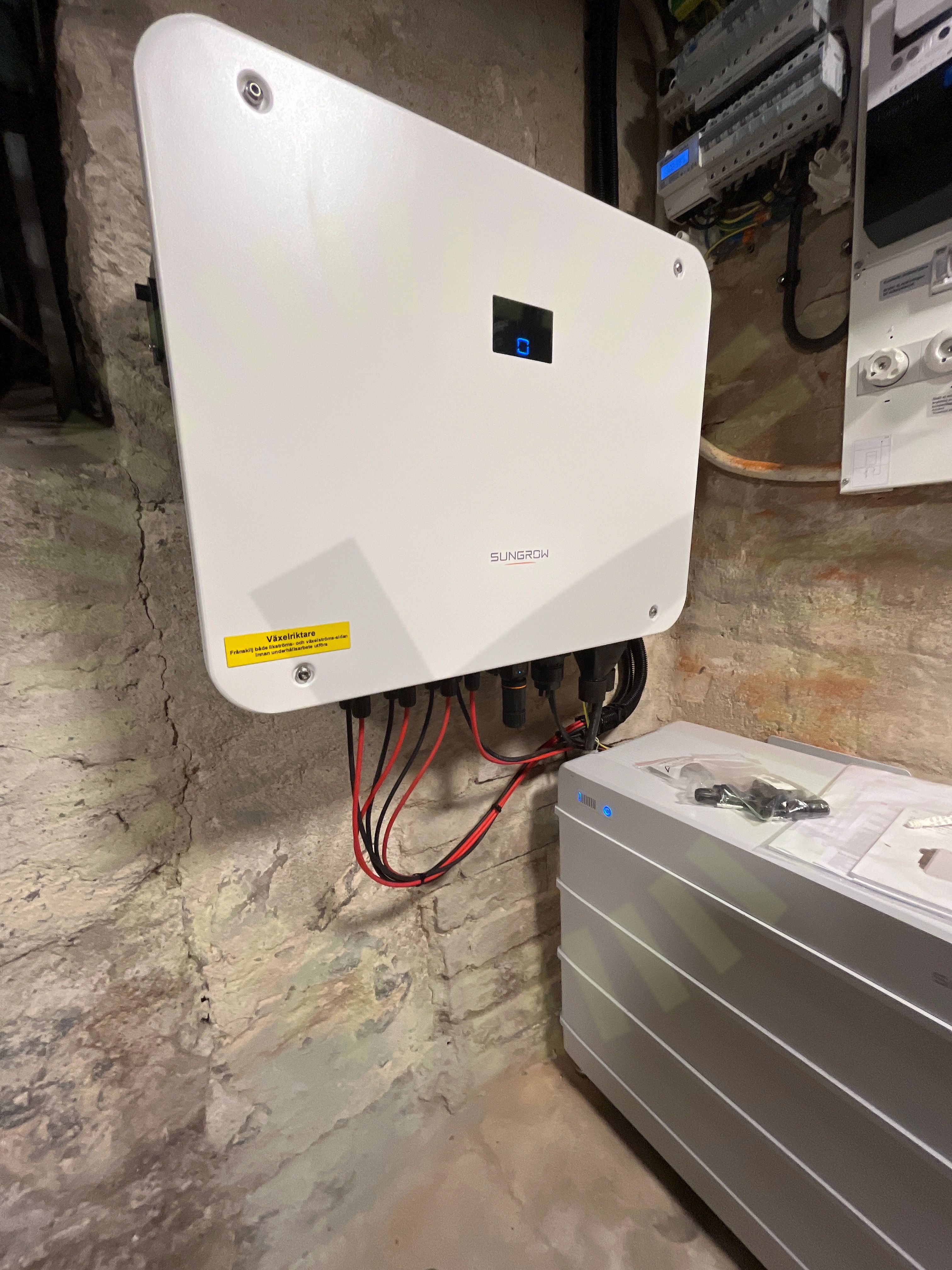

7.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
2/36

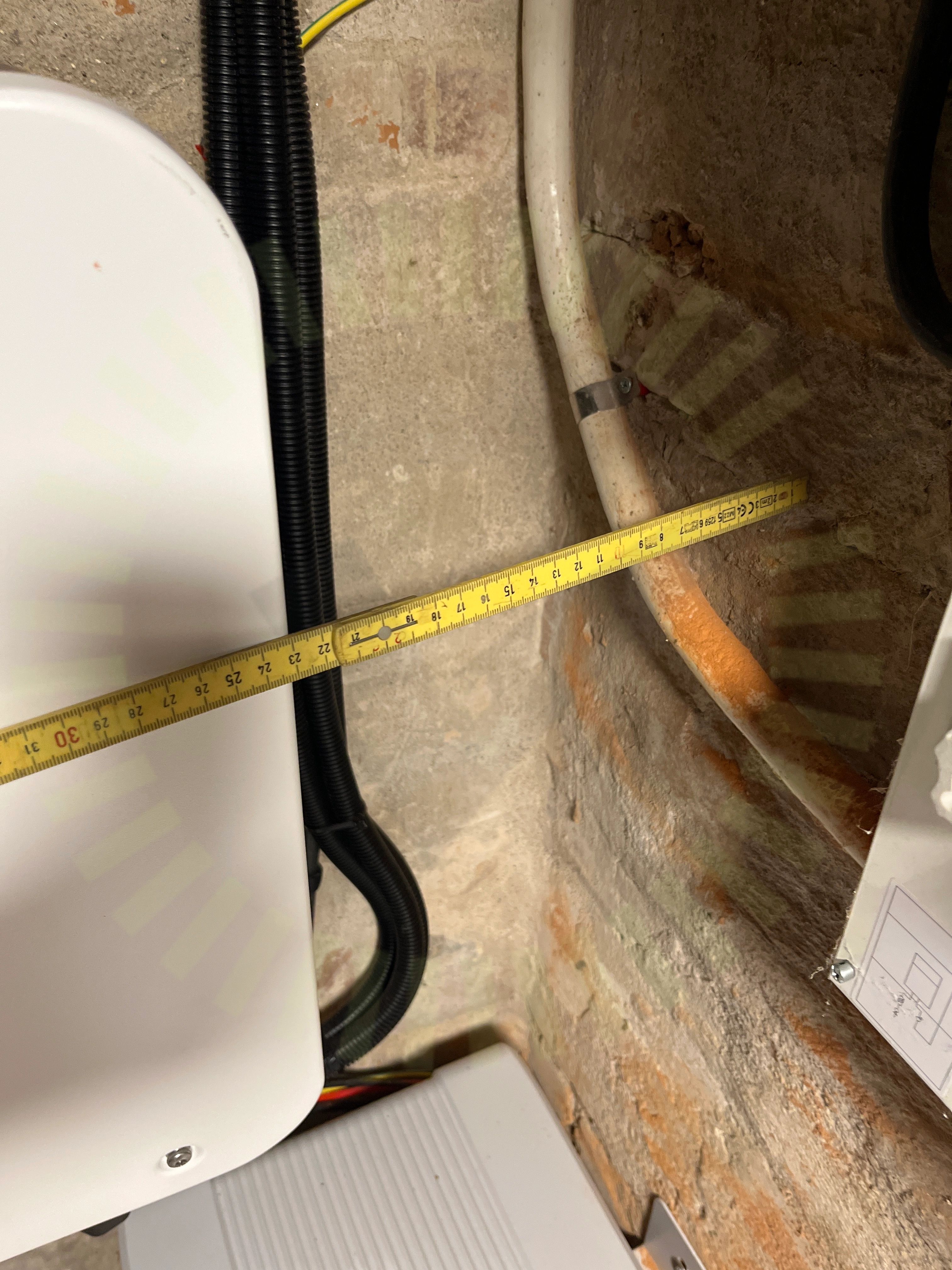

8.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära taket och en vägg.

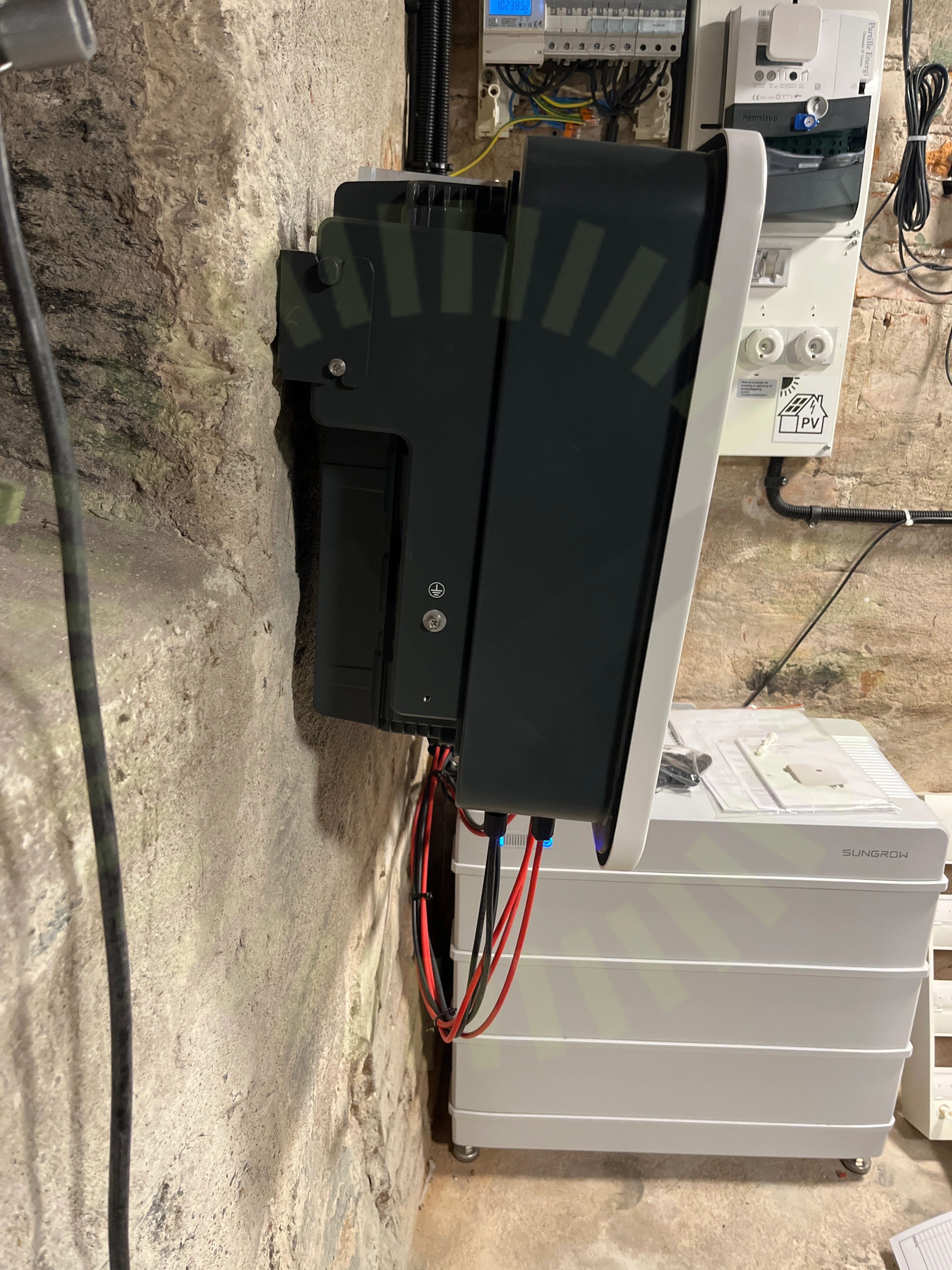

8.2 Placering
Inte godkänd
Växelriktaren är inte placerad enligt tillverkarens anvisningar.
