Besiktningsrapport

9.8

Installation genom

Solkomplett Sverige AB

Datum

7 februari 2024

Ort

Åkersberga, Stockholms län

Kabeluppfästning

Batteri PE

Kontaktdon

98% godkända3% ej godkända

Om installationen

PanelerHyundai: HiE-S(xxx)DG(FB)

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörCHINT: Huawei DTSU666 (med CT)

Installerad av Solkomplett Sverige AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/15

2.1 Batteri PE

Inte godkänd

Batteriet saknar jordanslutning.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 83/89-90

Godkända kontrollpunkter

11/15

Avstånd till havetAvstånd till växelriktareBatterikåporDC anslutningPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietVäderskydd

Ej tillgängligt vid besiktning

3/15

Fastsäkring av produktNärliggande objektUppfästning av kablage

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

5/7

Anslutningar i brytareEgenskaperIdentifieringKabelinföringarSkada vid brytare

Ej tillgängligt vid besiktning

2/7

InfästningPlacering Säkerhetsbrytare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/24

5.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

23/24

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Tak 1, Hyundai: HiE-S(xxx)DG(FB)

Anmärkningar

1/16

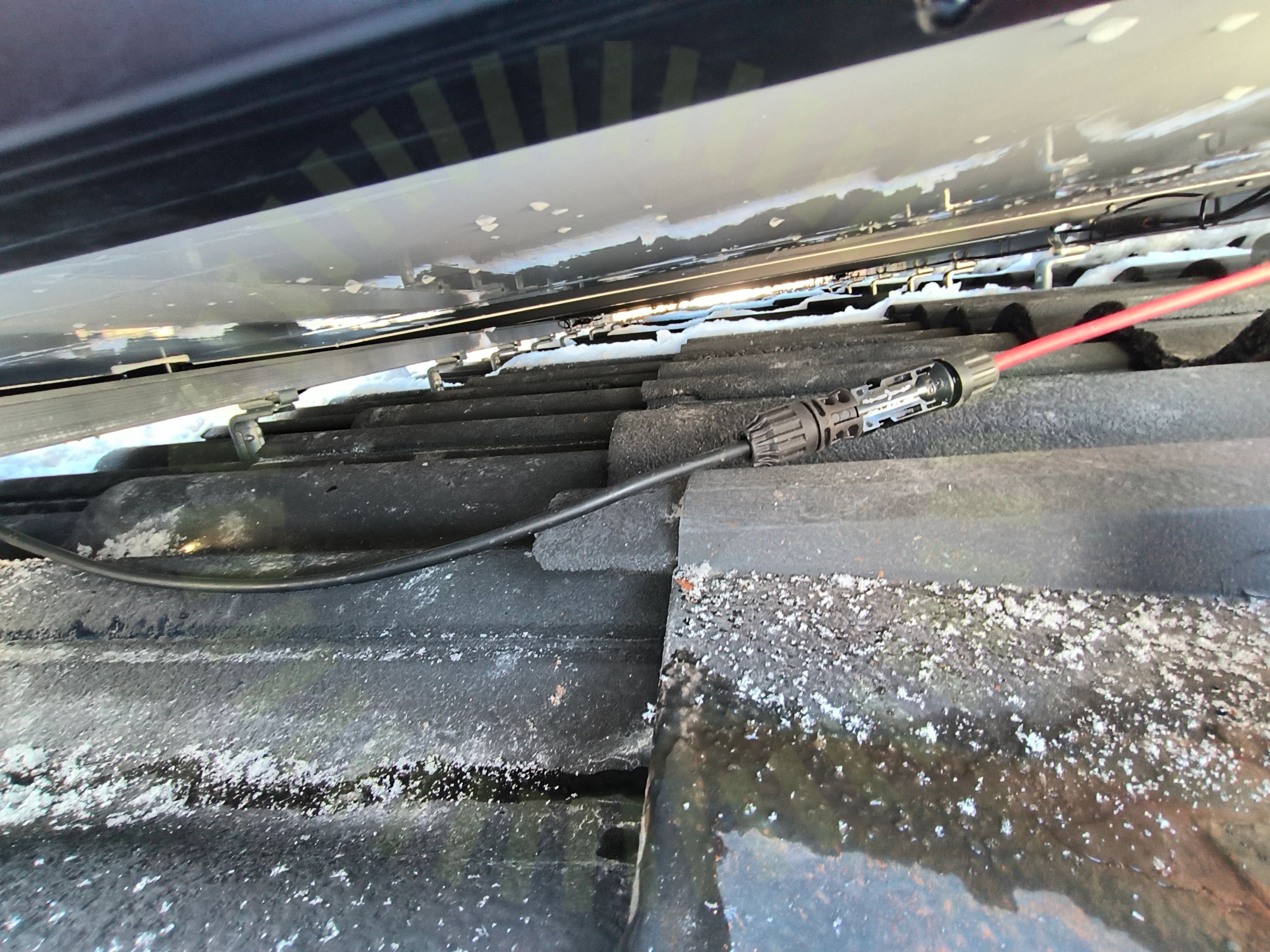

6.1 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

Stäubli MA711 ver 10.2022, sid 4/4

Godkända kontrollpunkter

14/16

Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/16

Punktbelastning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

33/36

AC anslutning växelriktareAC kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/36

AC Kablage förläggningDC Kablage förläggningKablagets böjradie
