1.1 Avtal
Inte godkändEnligt avtal ska överspänningsskydd på AC-sidan installeras, detta är inte utfört.
Avtal
Besiktningsrapport
5.7
Installation genom
E-Save Sverige AB
Datum
16 februari 2026
Ort
Hammarö, Värmlands län
65% godkända35% ej godkända
Om installationen
PanelerTrina: TSM-DE09R.05W
MontagesystemWagner skena med Weland stål råspontsinfästning
VäxelriktareSunGrow: SG15-20RT
TillbehörÖverspänningsskydd DC
TillbehörUndercentral
Installerad av E-Save Sverige AB som har ett lågt snittbetyg på 5.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/31.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
1.3 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Tak 1: Trina: TSM-DE09R.05W
Anmärkningar
7/14

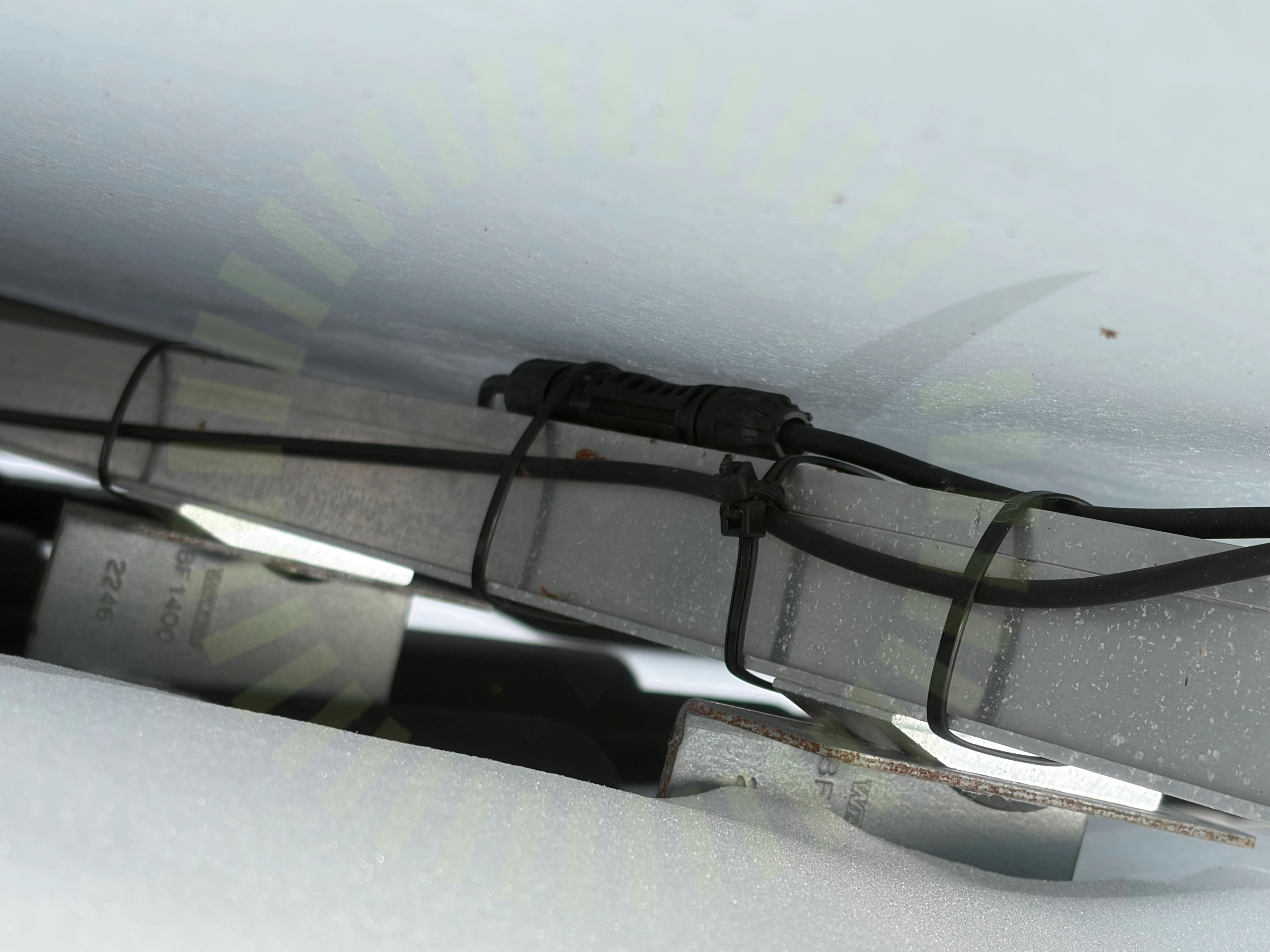

2.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.

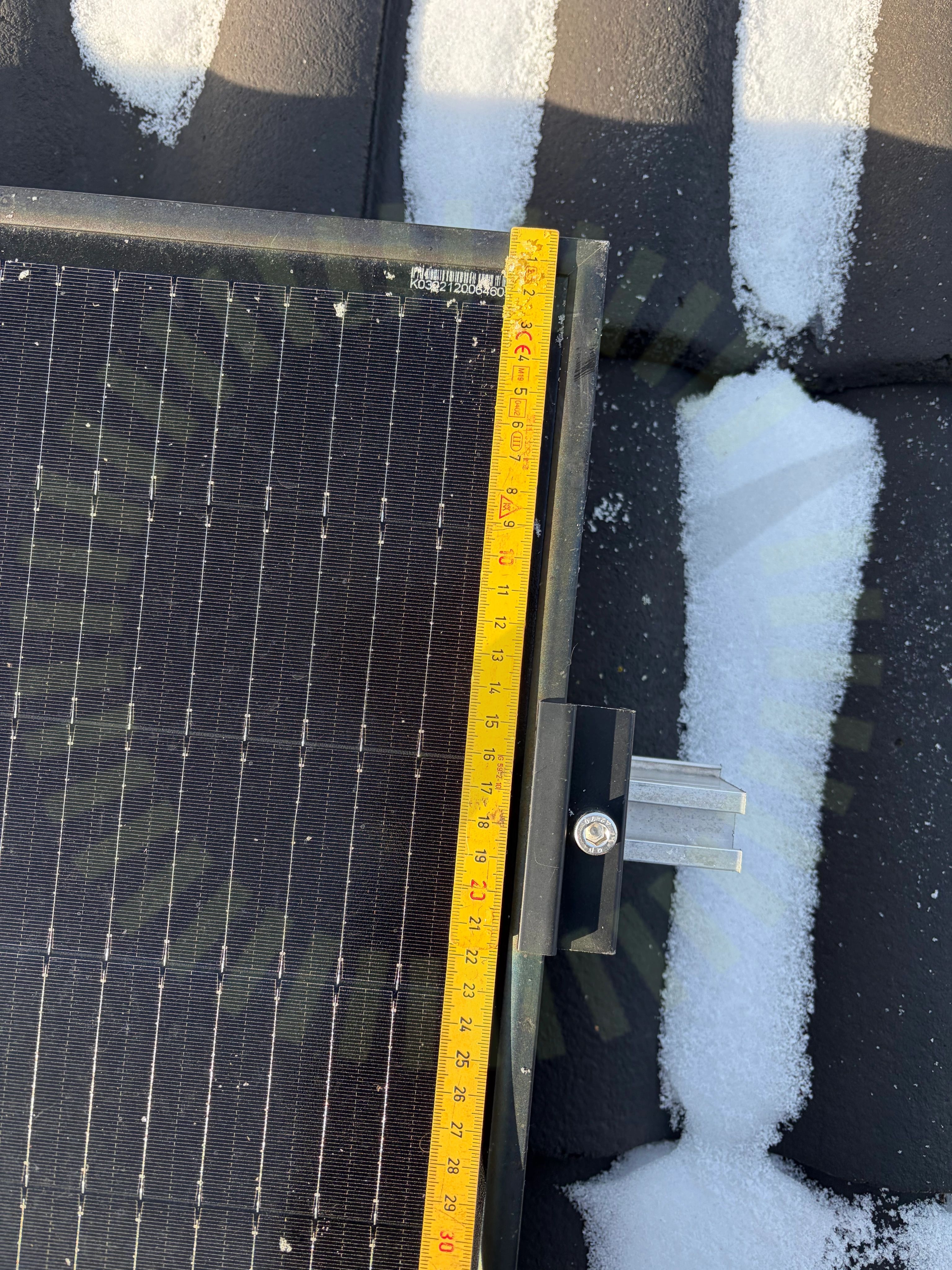

2.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Trina: User Manual UM-M-0002/Ver. J Nov 2023, Sida 19-22

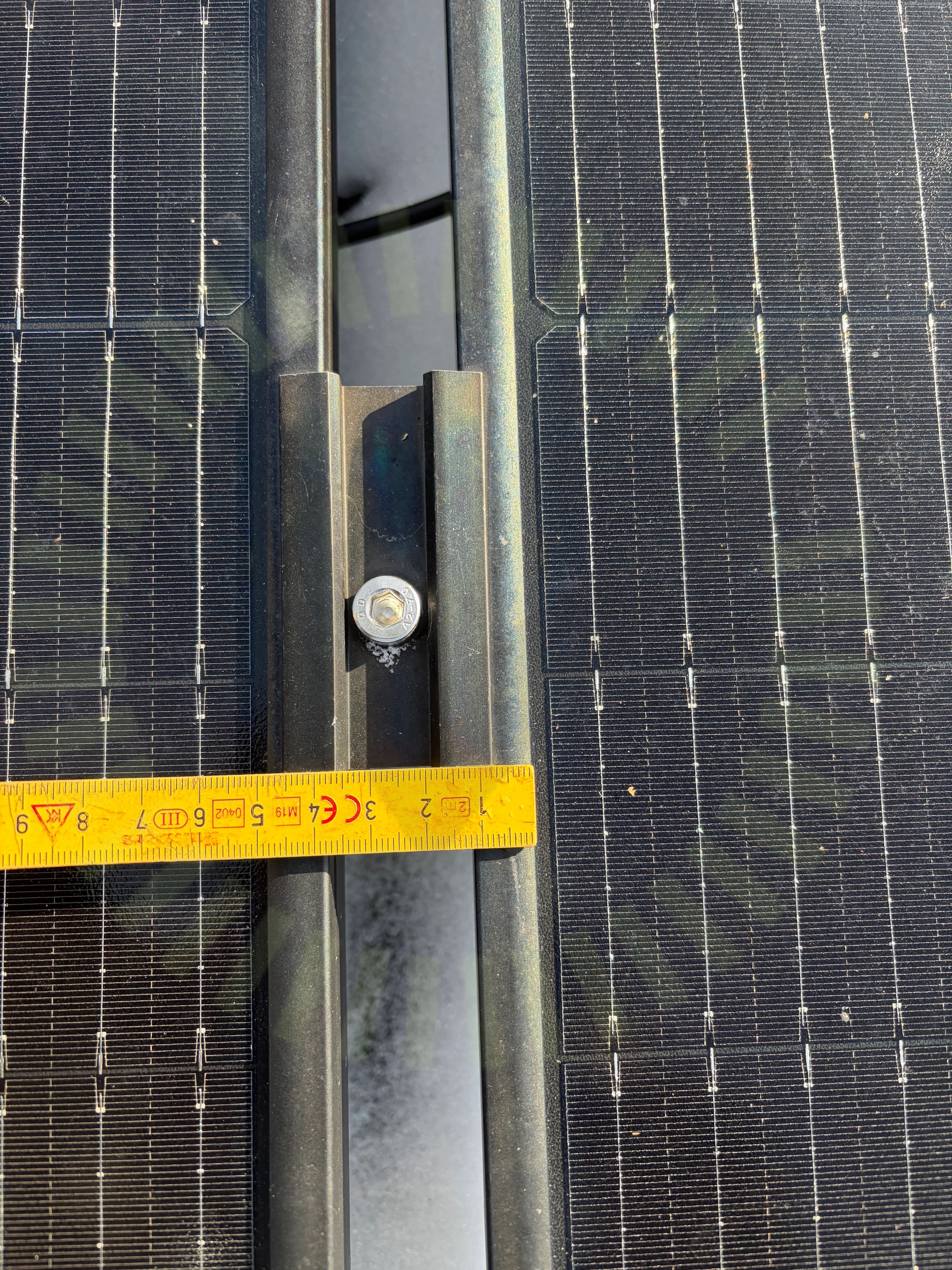

2.3 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Trina: User Manual UM-M-0002/Ver. J Nov 2023, Sida 16

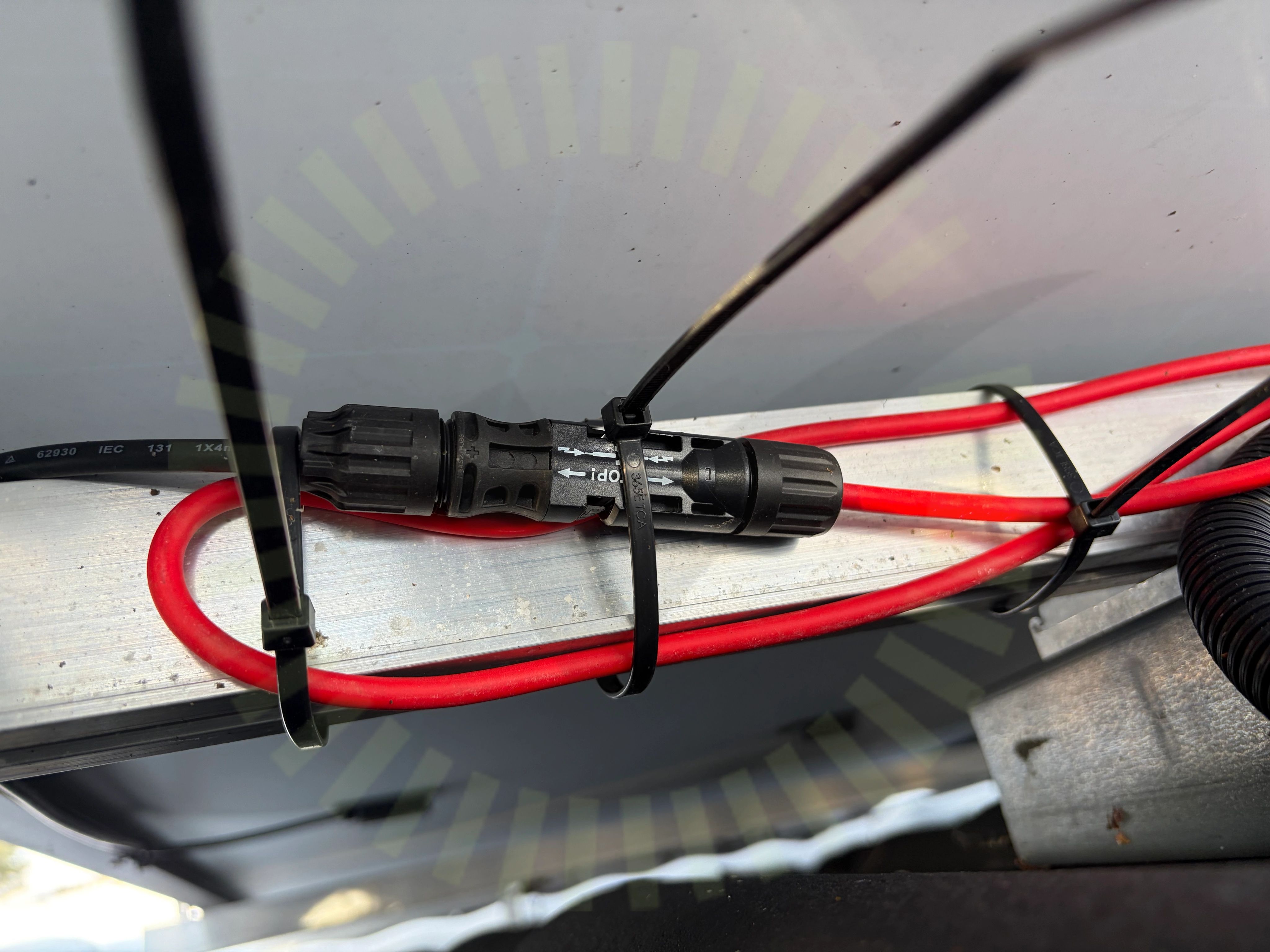

2.4 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Stäubli MA711 sid 4

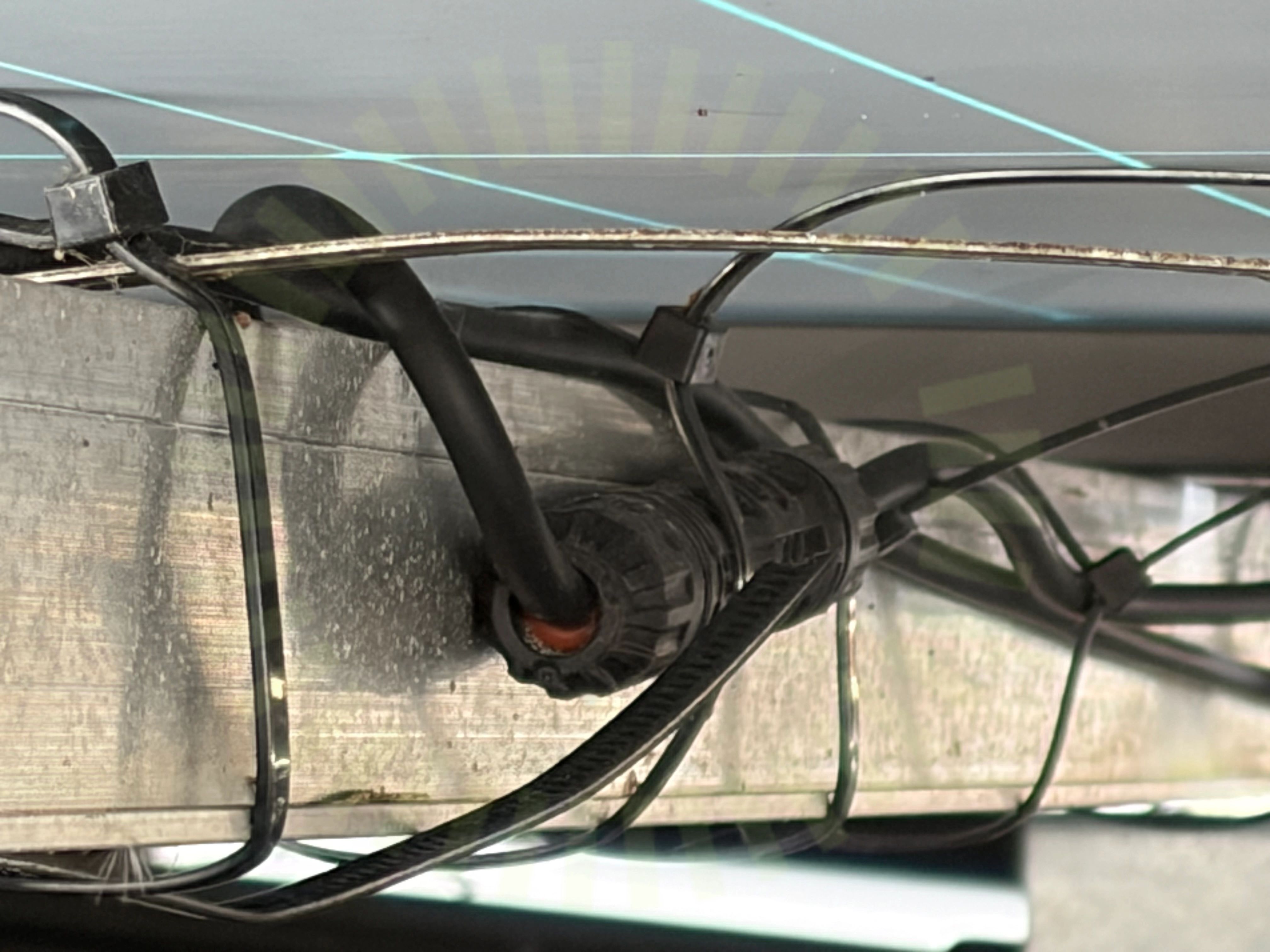

2.5 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
User Manual UM-M-0002/Ver. J Nov 2023, Sida 28

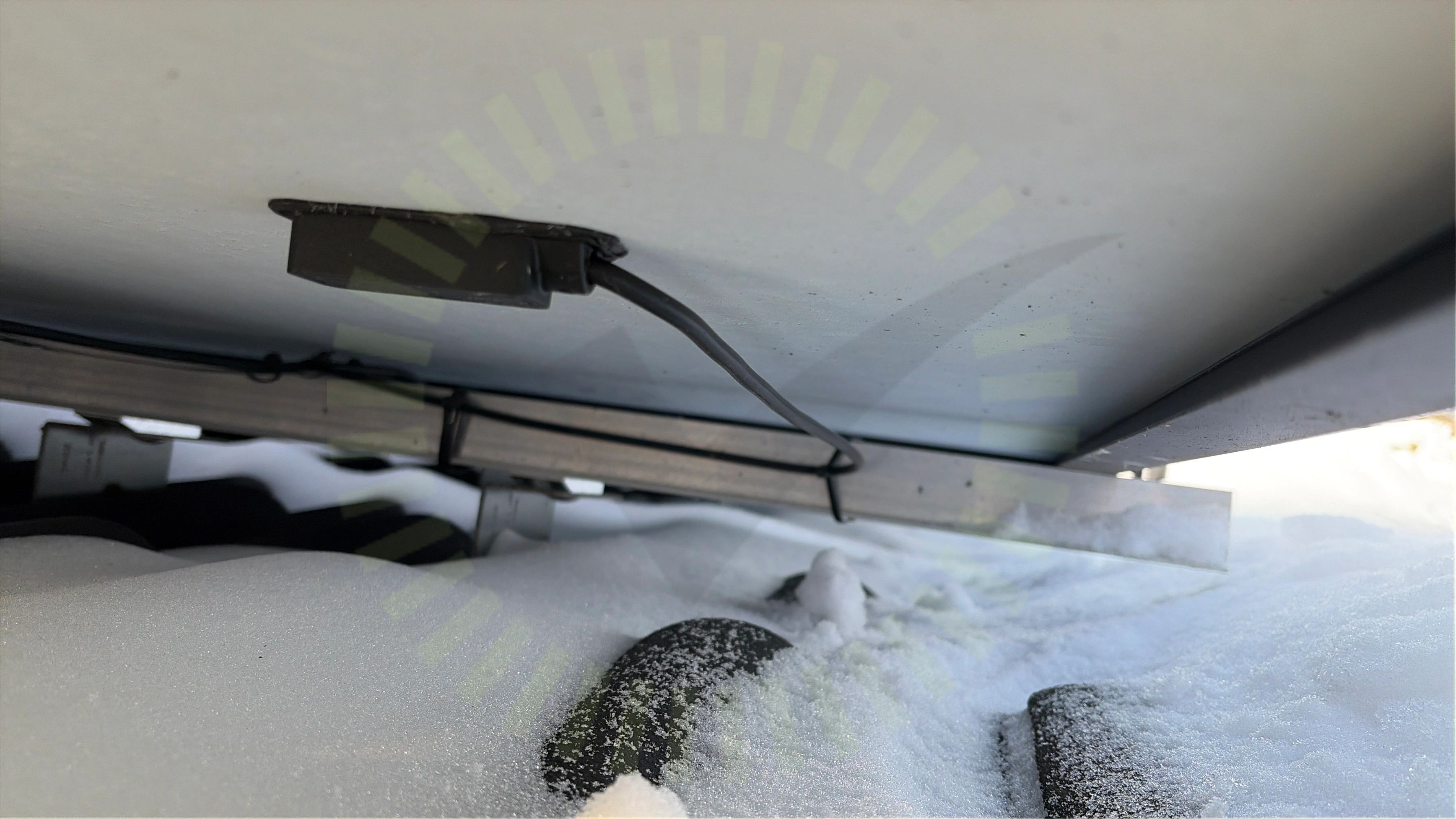

2.6 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

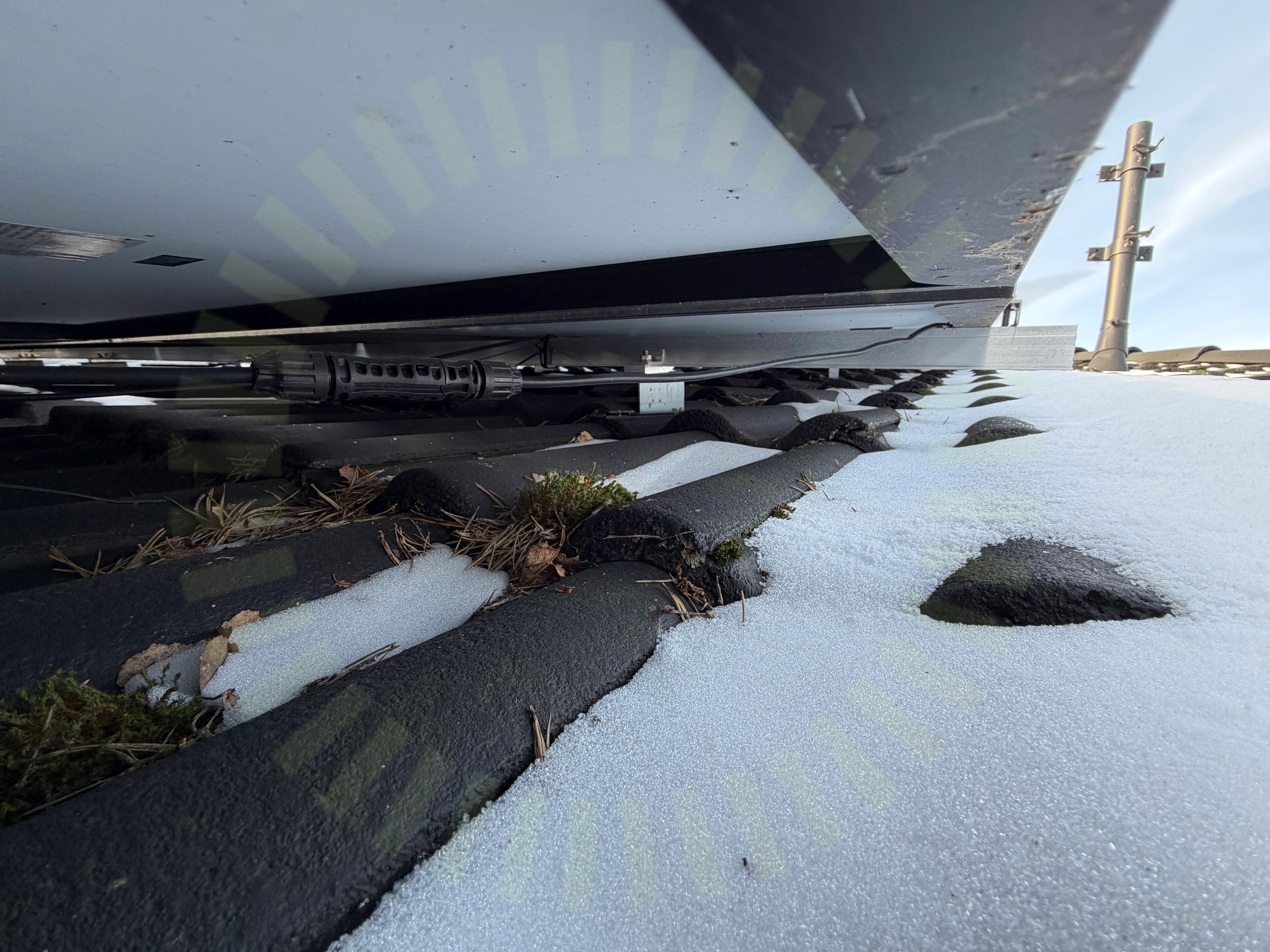

2.7 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
6/14DräneringshålFörbindelse av kontakterPanelramar separeradeSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
1/14Strängförläggning
Tak 1: Wagner skena med Weland stål råspontsinfästning
Anmärkningar
10/23

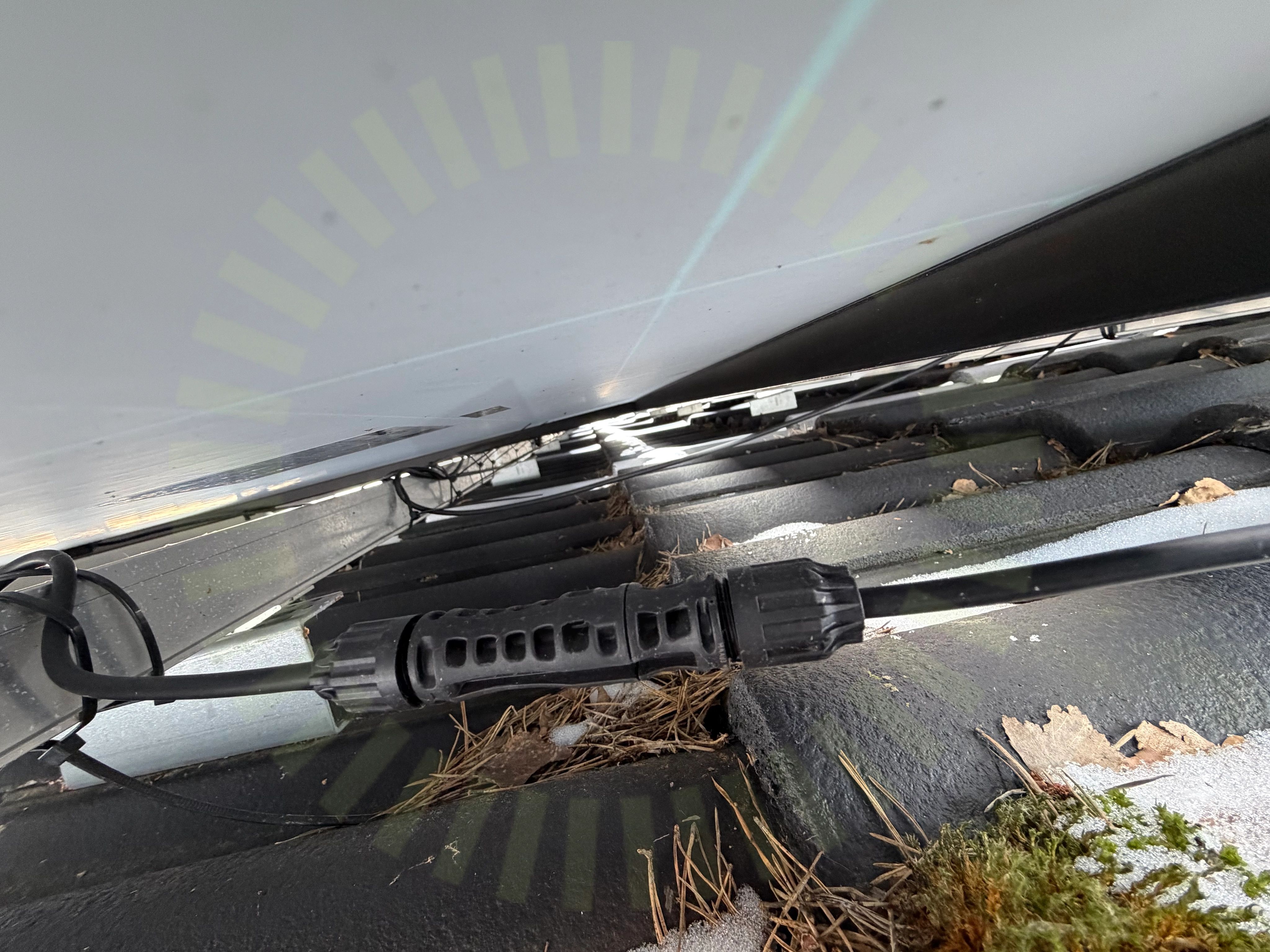

3.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)

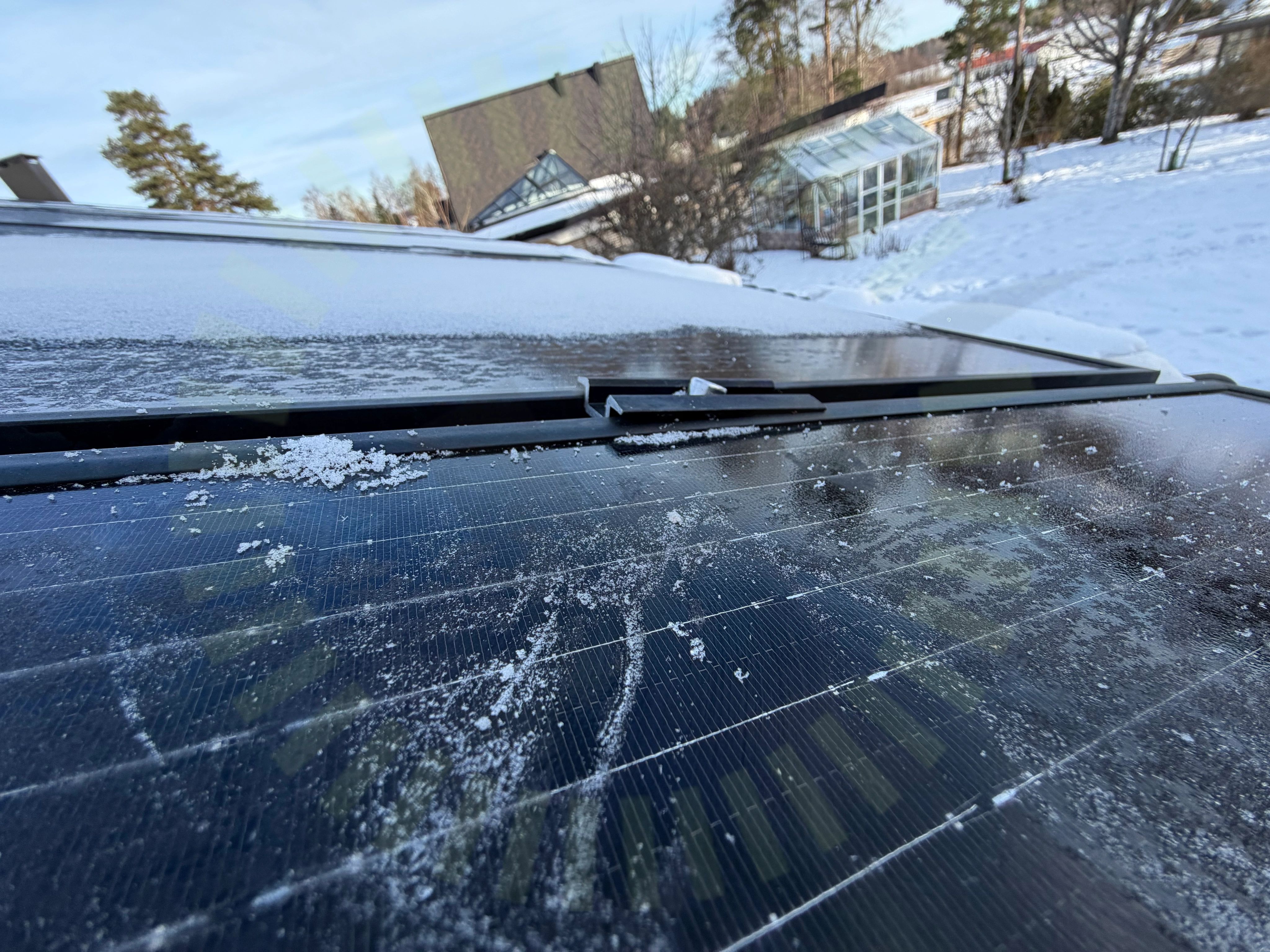

3.2 Mittklämmor
Inte godkändMittfästen är inte korrekt monterade, sitter snett i skenan.
XX-INT_TRIC-A-HDC-TRIC-clip_MA-230118-1WA20348, Sida 5

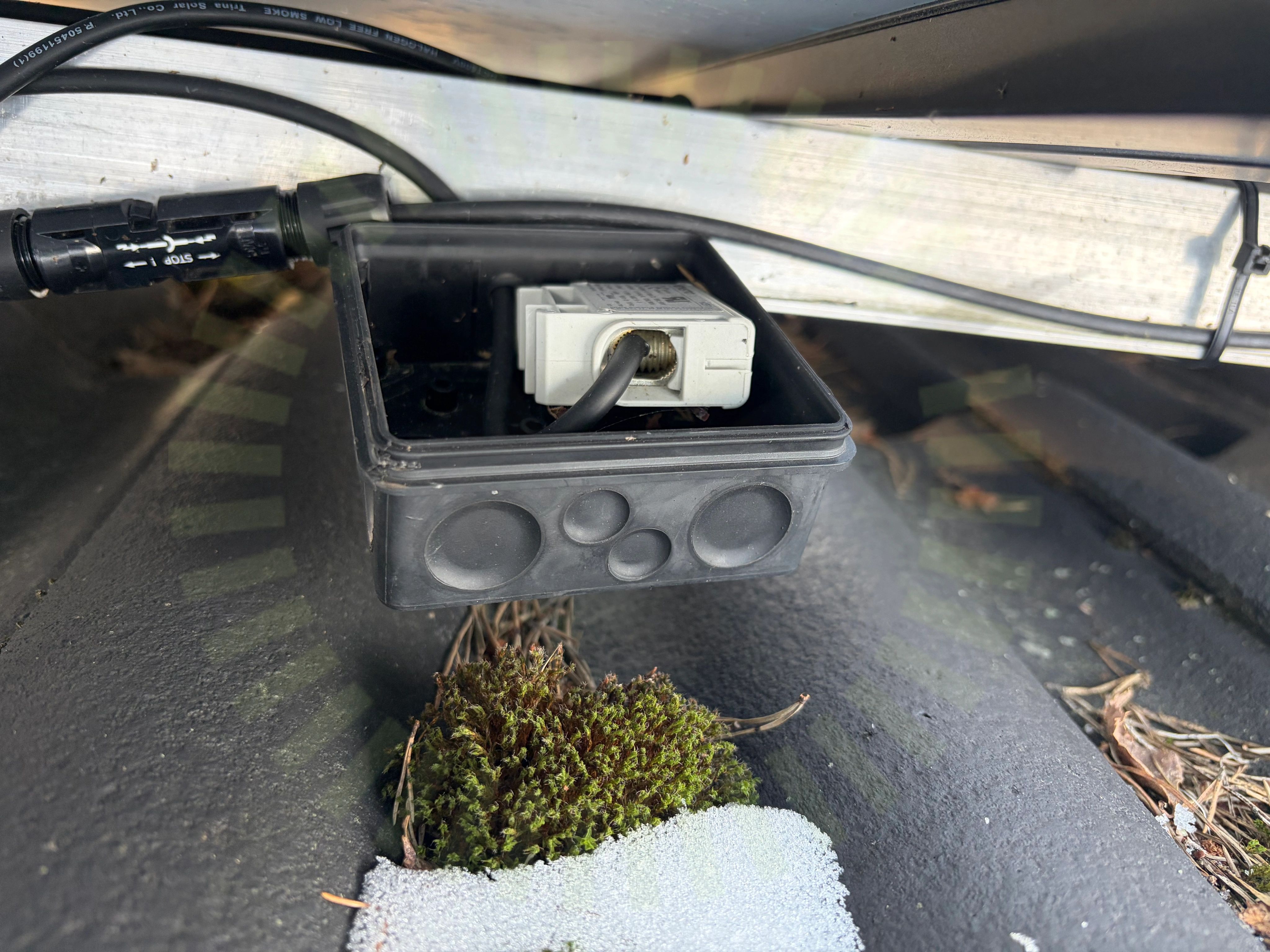

3.3 Potentialutjämningsledare
Inte godkändVald installationsmetod riskerar att vatten blir stående i dosan.
SS 436 40 00, 712.542.103

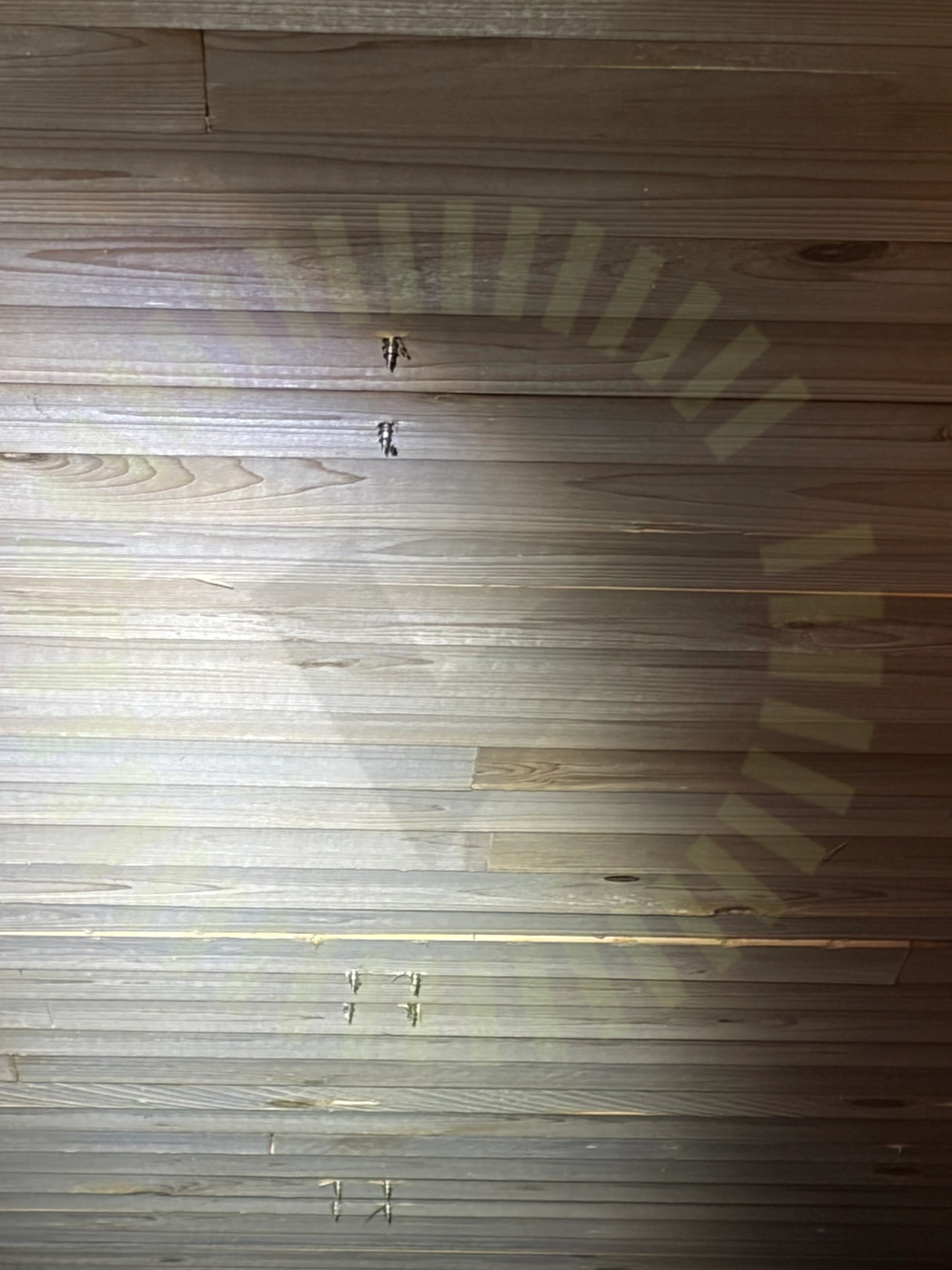

3.4 Råspontsinfästning
Inte godkändFör få skruvar har använts i råspontsinfästning.
MA5104. Sid 1 (1) | Version 4 - 221101

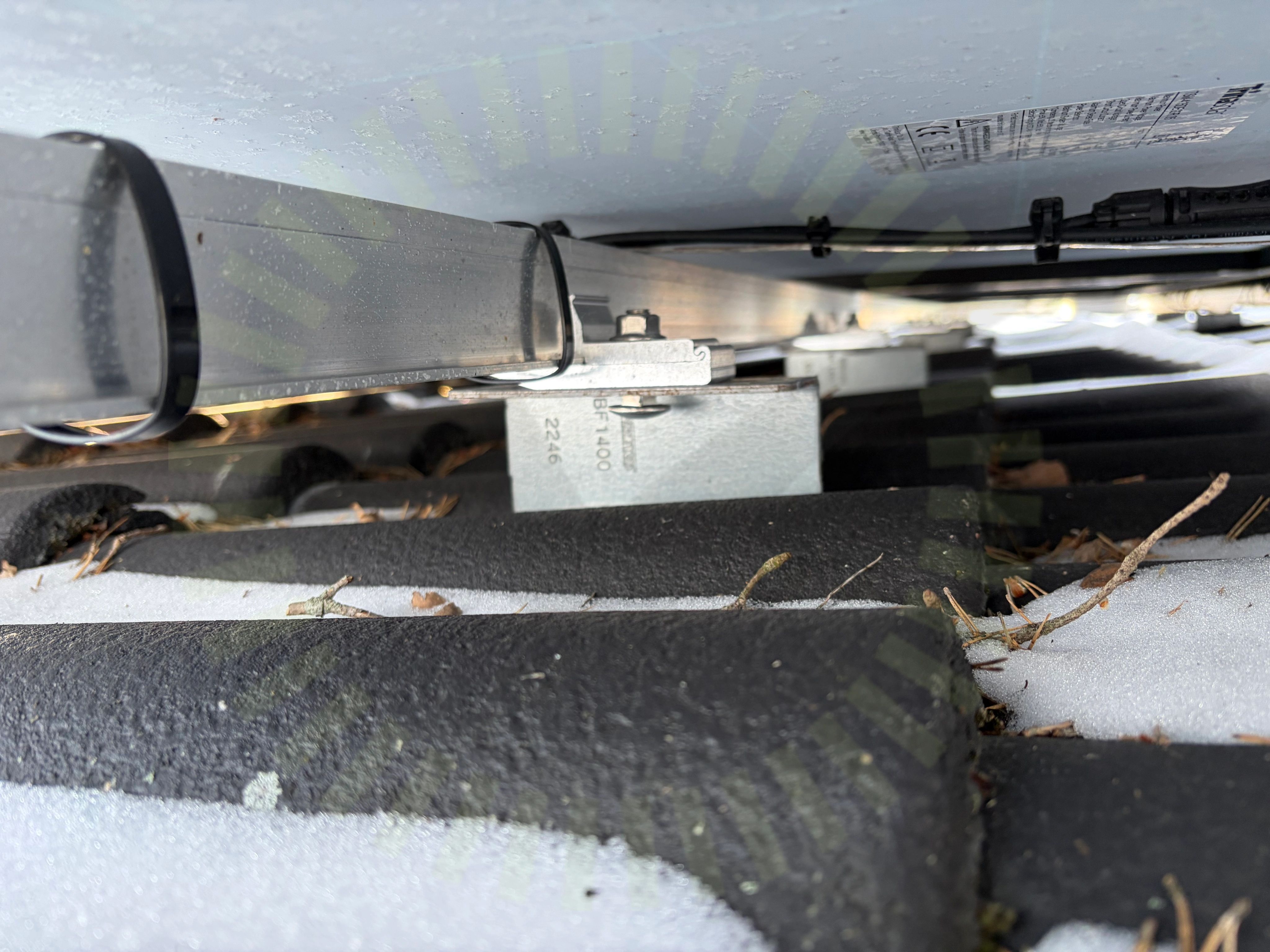

3.5 Skenornas infästning
Inte godkändSkruv är ej åtdragen.
3.6 Skenornas infästning
Inte godkändTvå olika montagesystem är blandade. Weland Stål tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från Weland Stål är inte giltiga.
3.7 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
3.8 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

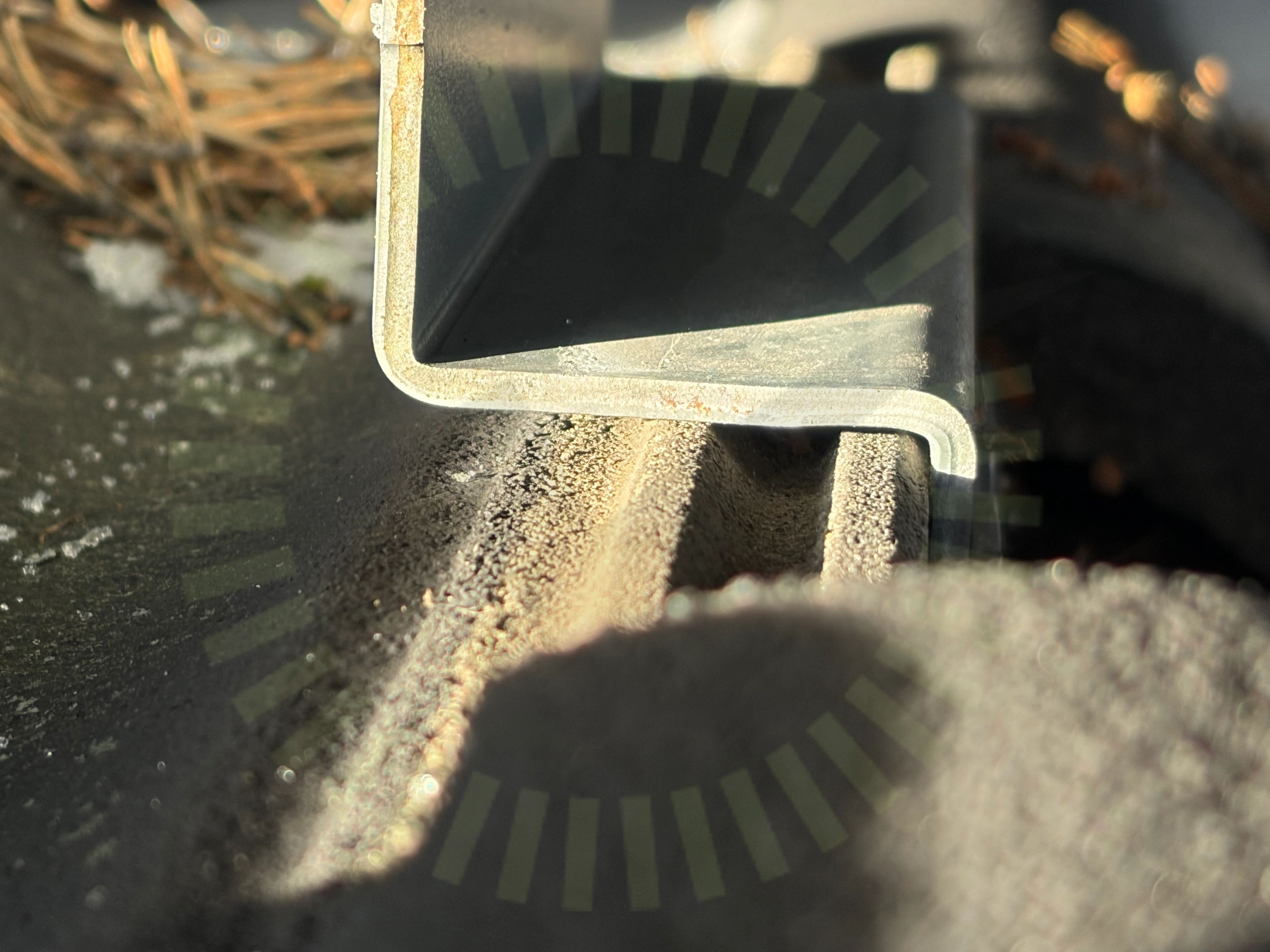

3.9 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
3.10 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt ca 120 cm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
12/23DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/23Takgenomföring
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
4/4

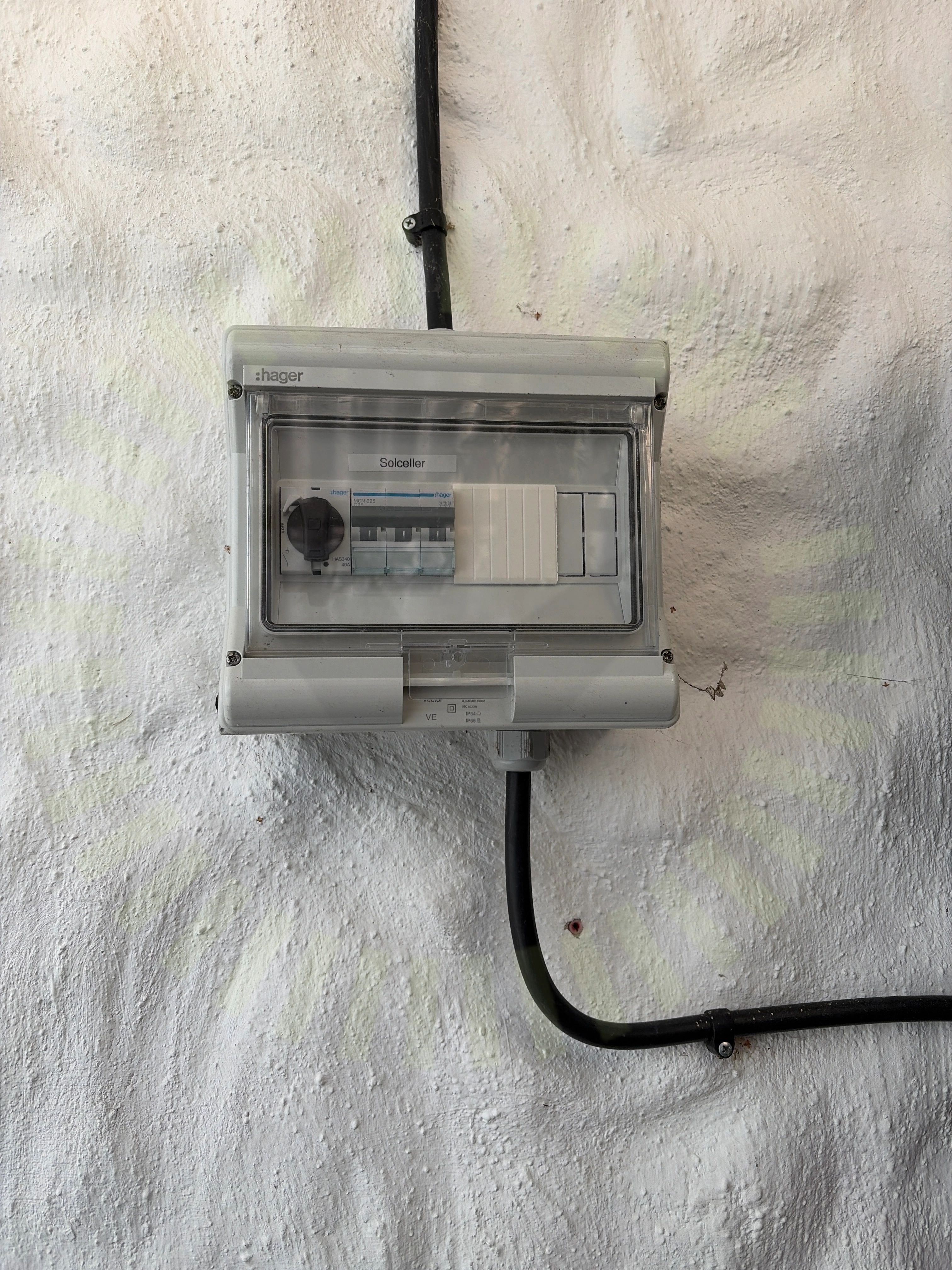

5.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

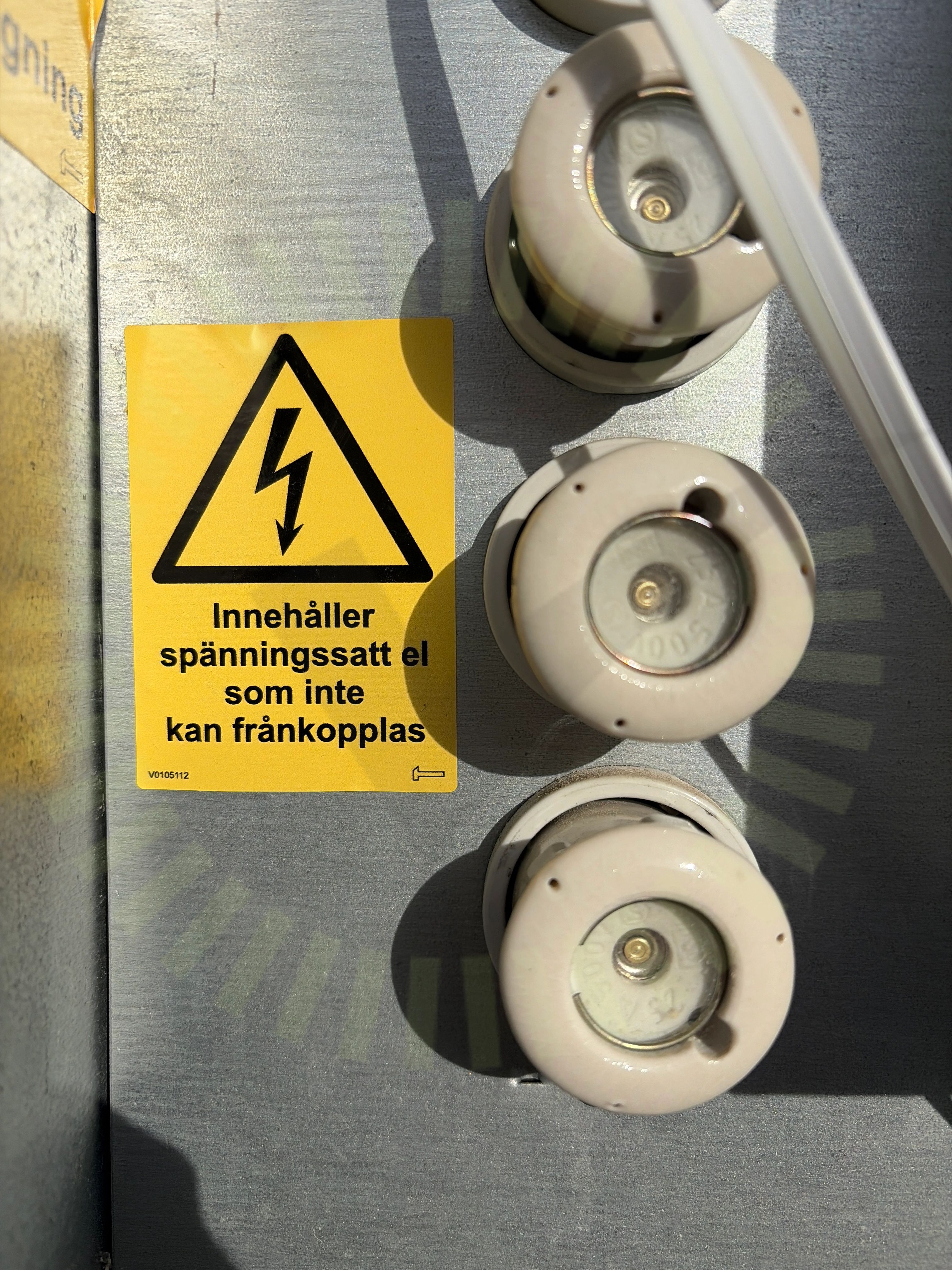

5.2 Missvisande varselmärkning
Inte godkändMärkning är missvisande.

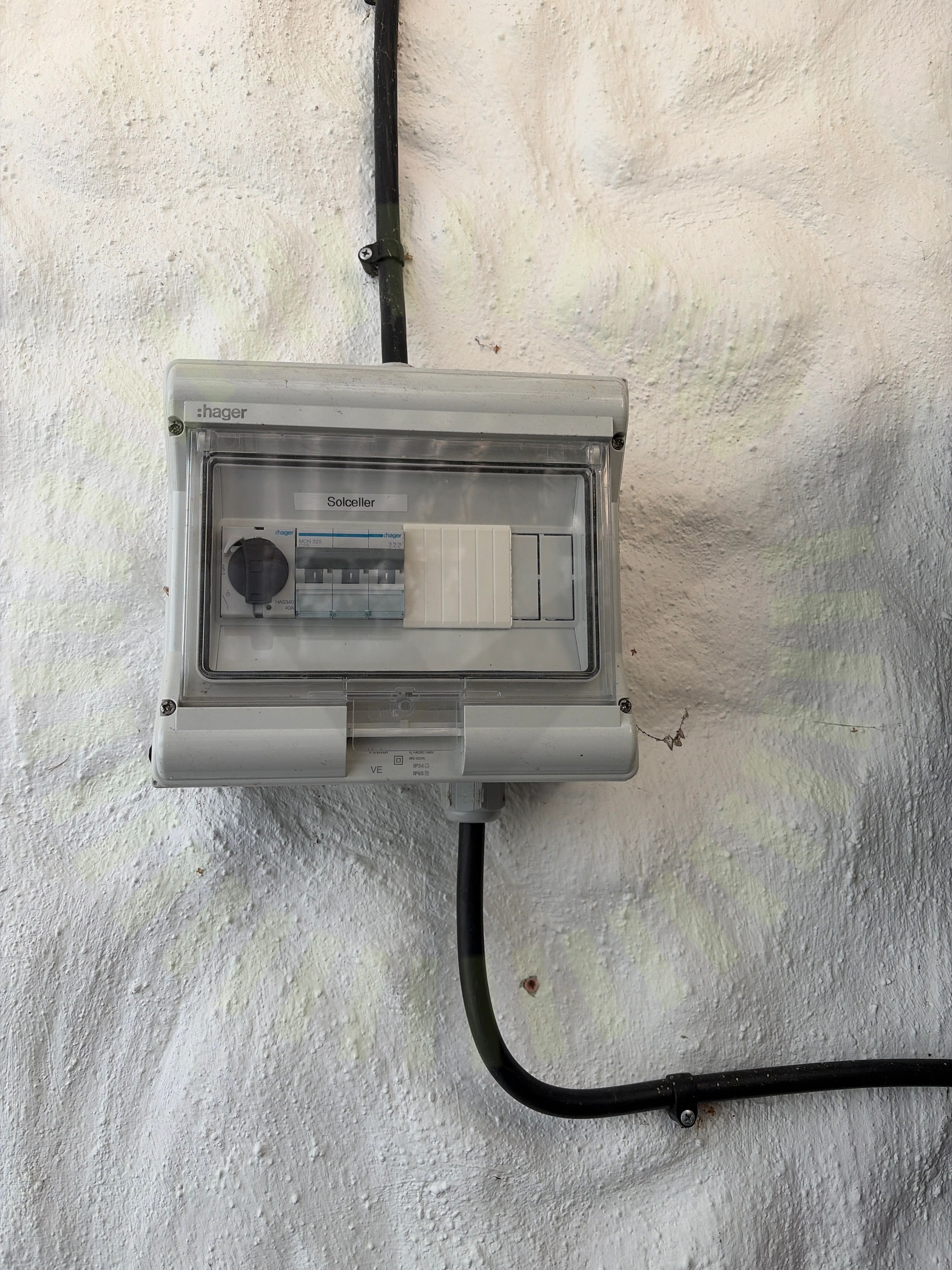

5.3 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42

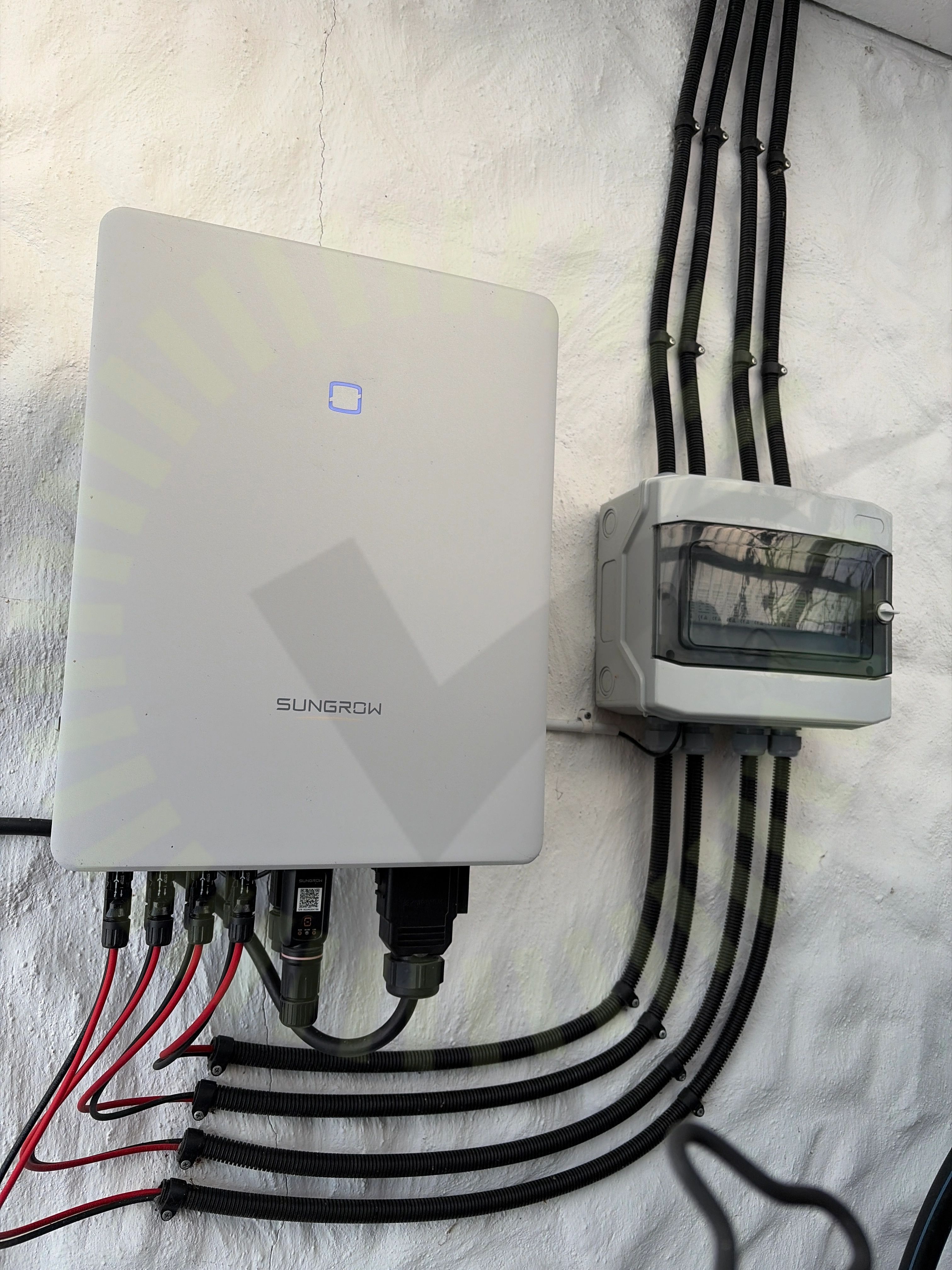

5.4 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren och överspänningsskydd.
SS 436 40 00 (712.514.102)
Växelriktare
Anmärkningar
3/3

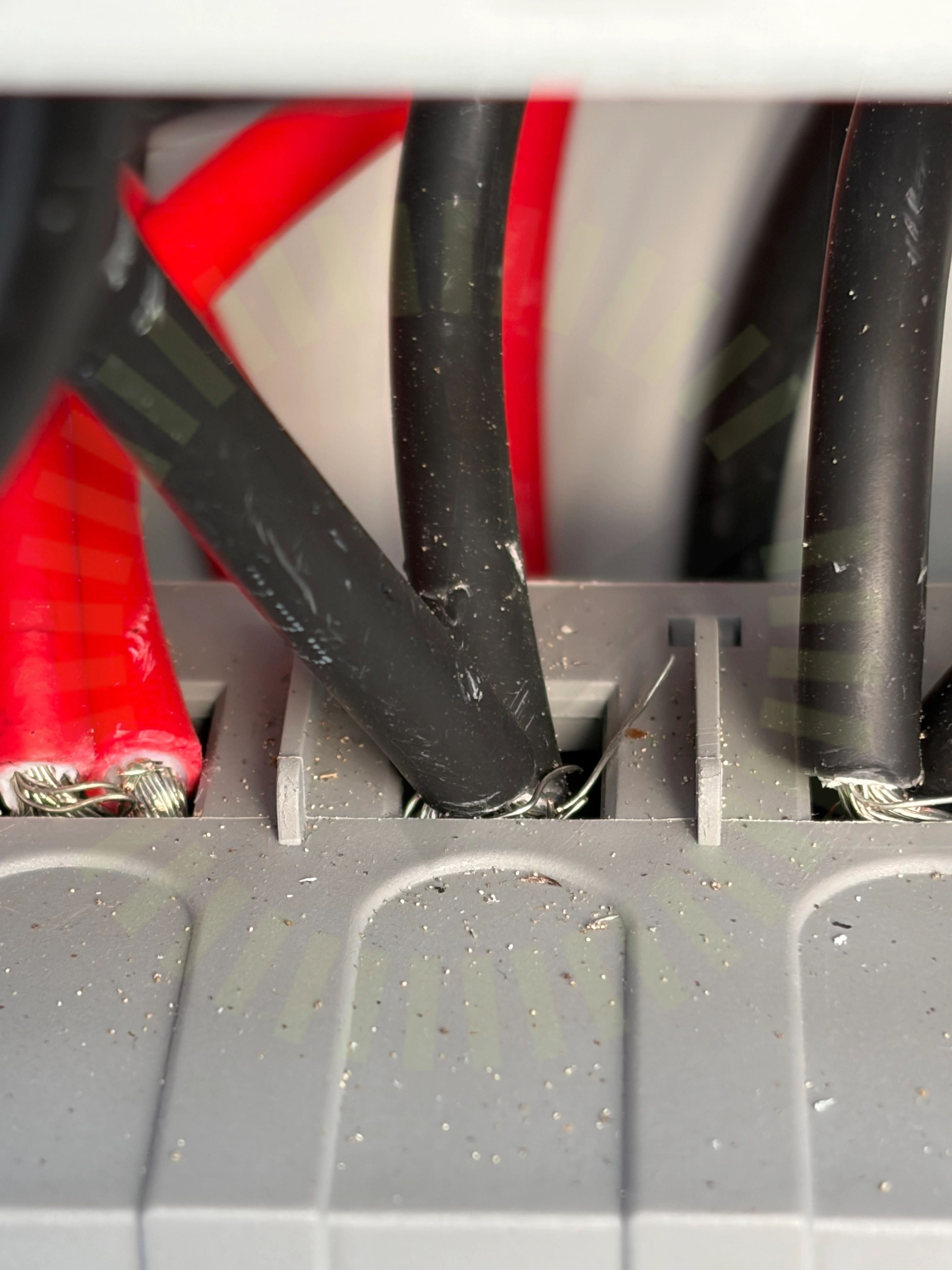

6.1 Anslutning av ledare
Inte godkändKardeler spretar från plint.
6.2 Överspänningsskydd Jordning
Inte godkändÖverspänningsskydd DC är inte anslutet till jord.

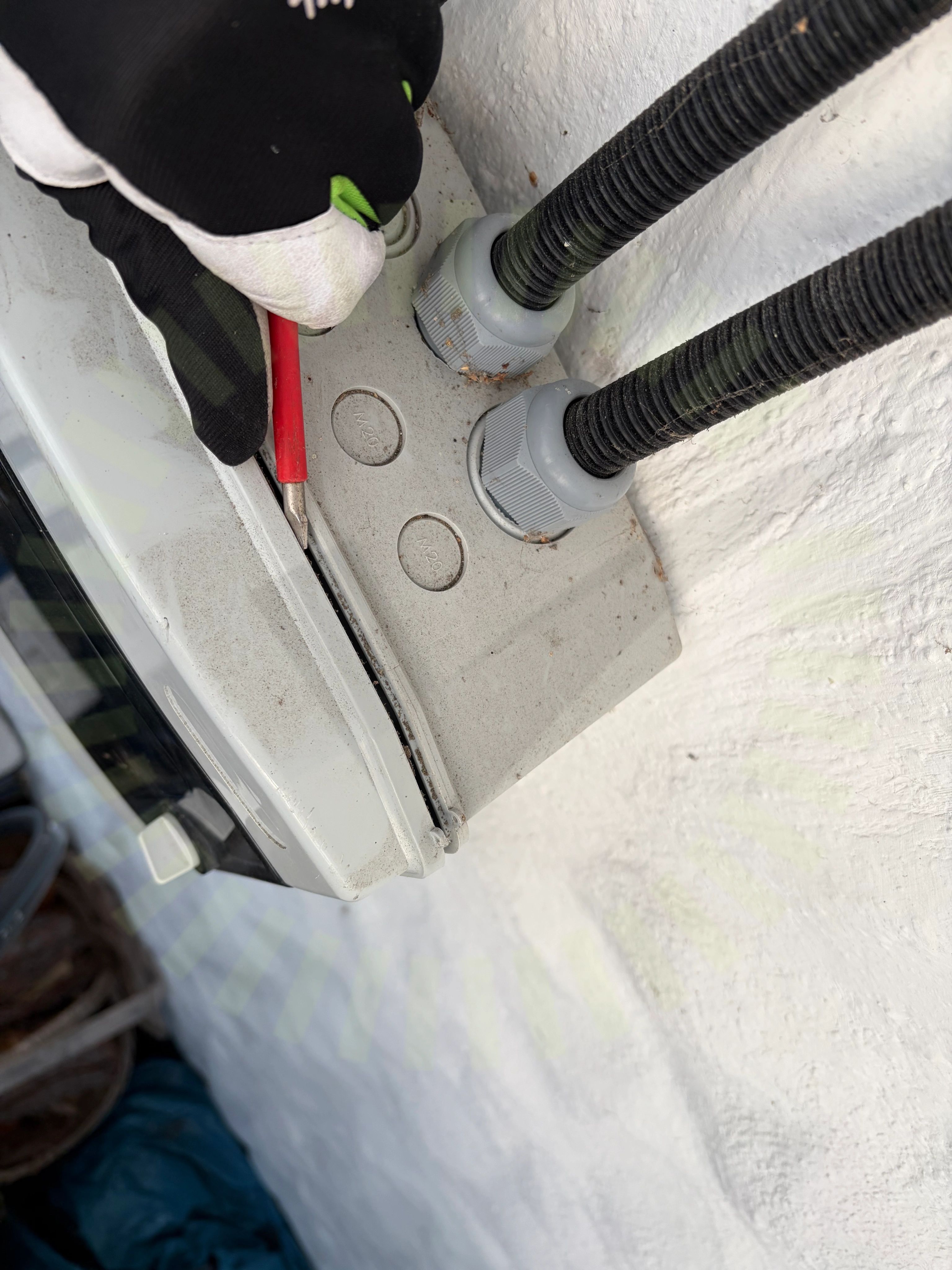

6.3 Kapsling
Inte godkändKapsling saknar skruv och håller inte tätt.
Växelriktare (1)
Anmärkningar
5/35

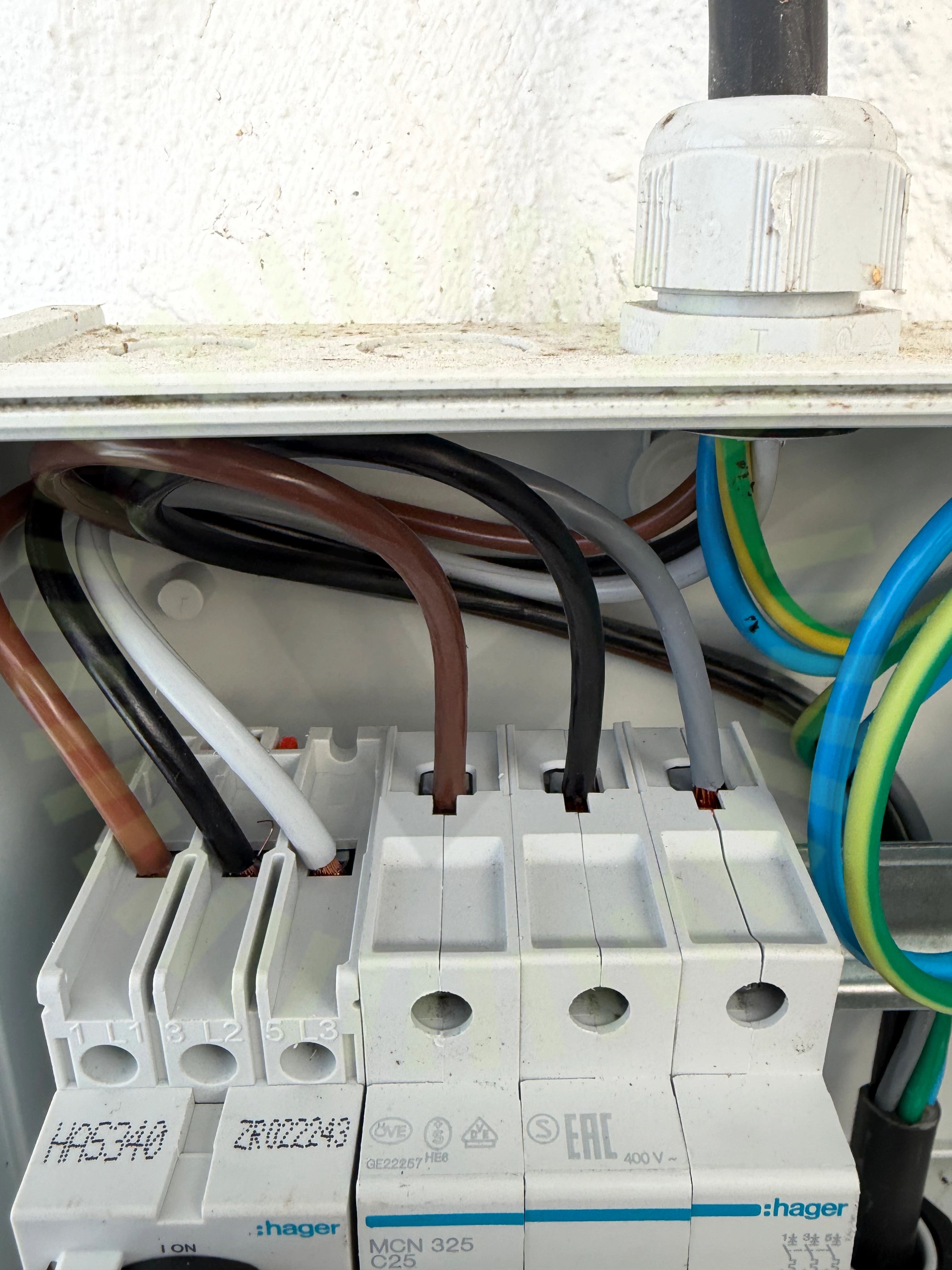

7.1 Anslutning av ledare
Inte godkändKardeler spretar från plint.
SS 436 40 00 (134.1.4)

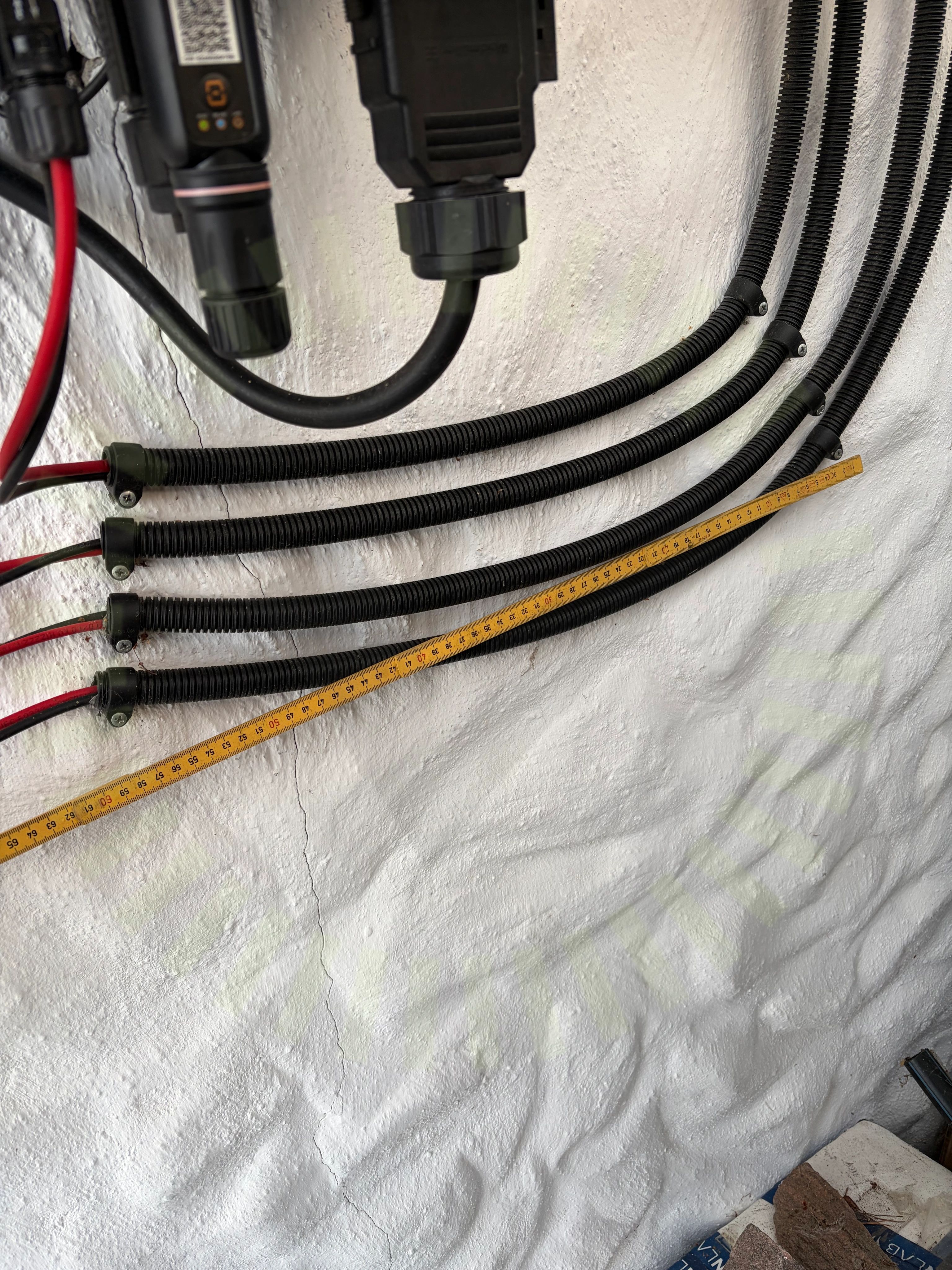

7.2 DC Kablage förläggning
Inte godkändKablaget är inte uppfäst så det har tillräckligt stöd.

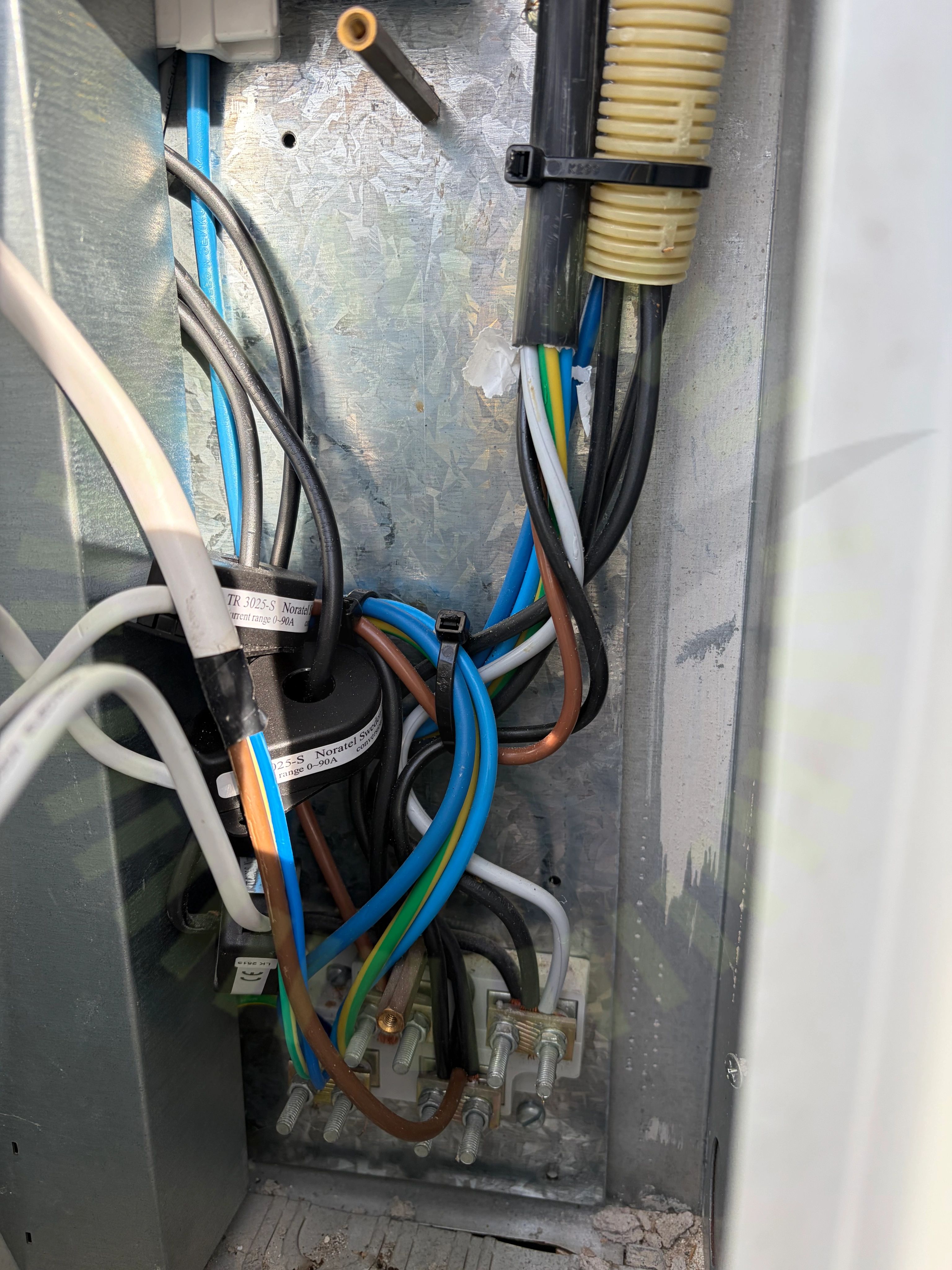

7.3 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)

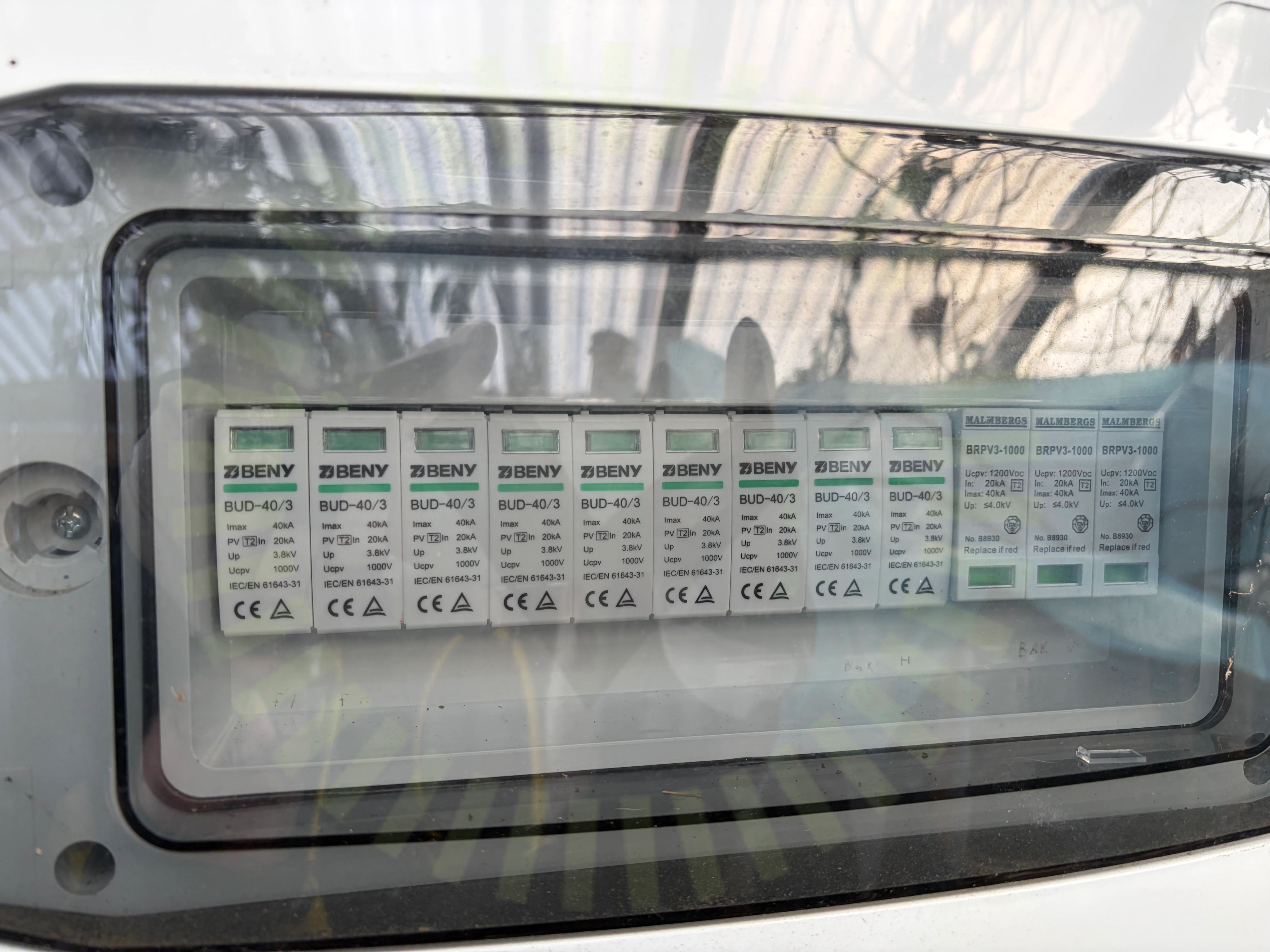

7.4 Identifiering
Inte godkändMärkning är inte utfört så det tydligt framgår funktion och tillhörighet.
SS 436 40 00 (514.1)

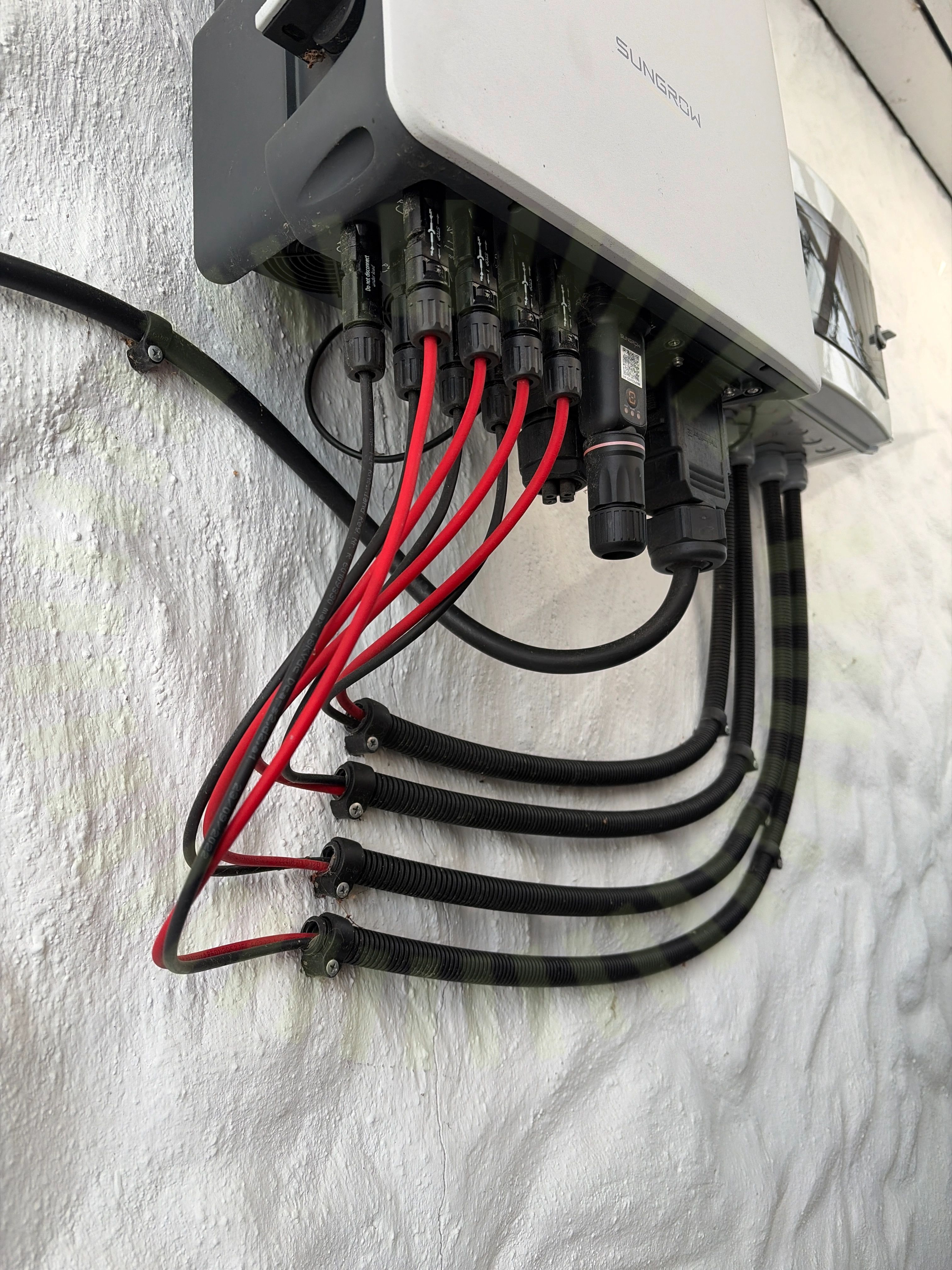

7.5 Jordning av chassi
Inte godkändVäxelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar.
SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Godkända kontrollpunkter
27/35AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max StrömEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/35DC Max SpänningDC Min SpänningSträngdesign
