Besiktningsrapport

9.1

Installation genom

DT Energi/Dalaträhus Energi AB

Datum

5 februari 2024

Ort

Ljungskile, Västra Götalands län

Förläggning DC kontakter

Ändklämmor skena

Skenskarvar

+ 3

93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HIH

MontagesystemWeland Stål: Papptak

VäxelriktareSolis: S5-GR3P(3-20)K

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av DT Energi/Dalaträhus Energi AB som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/7

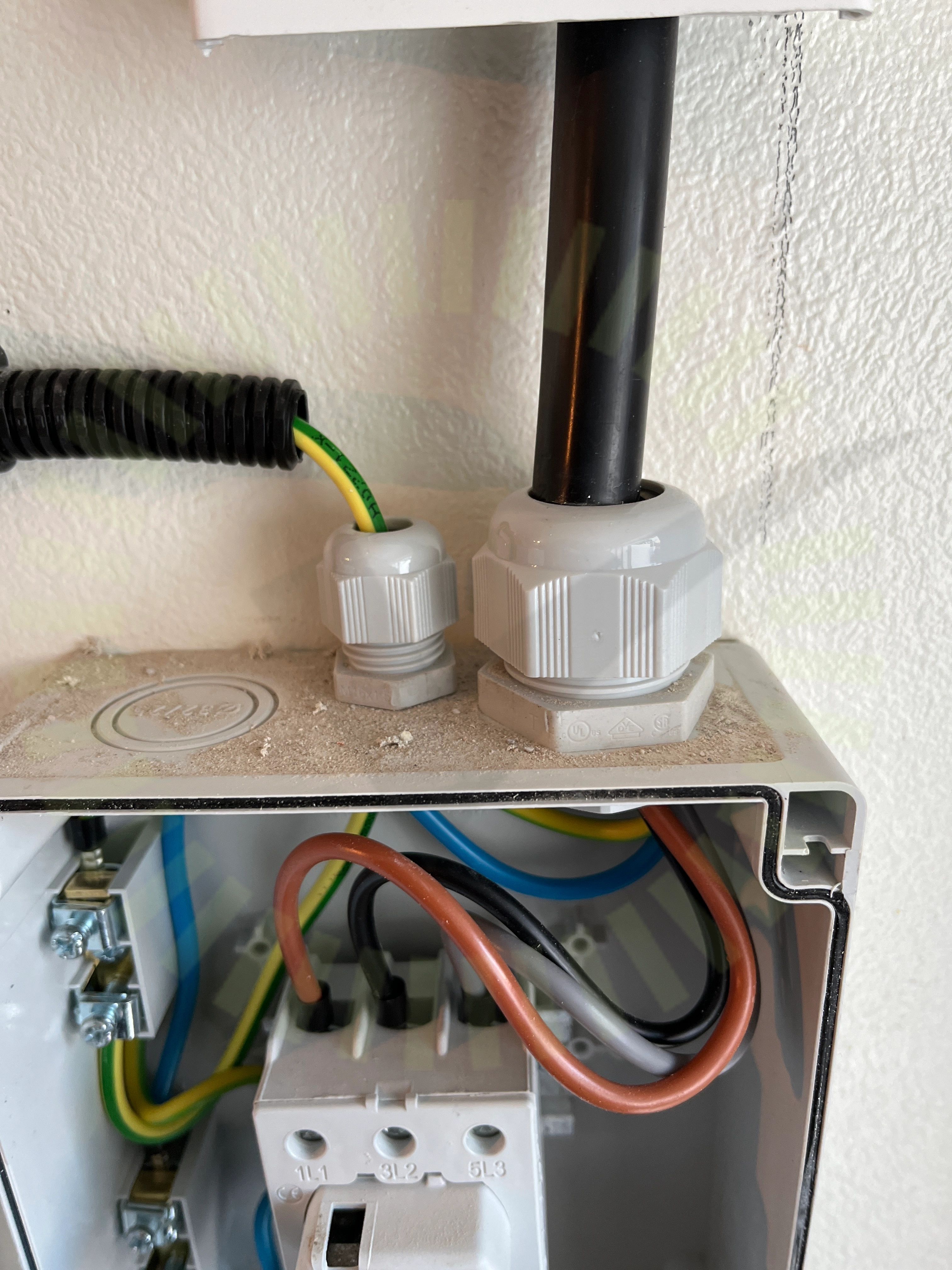

2.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HIH

Anmärkningar

2/17

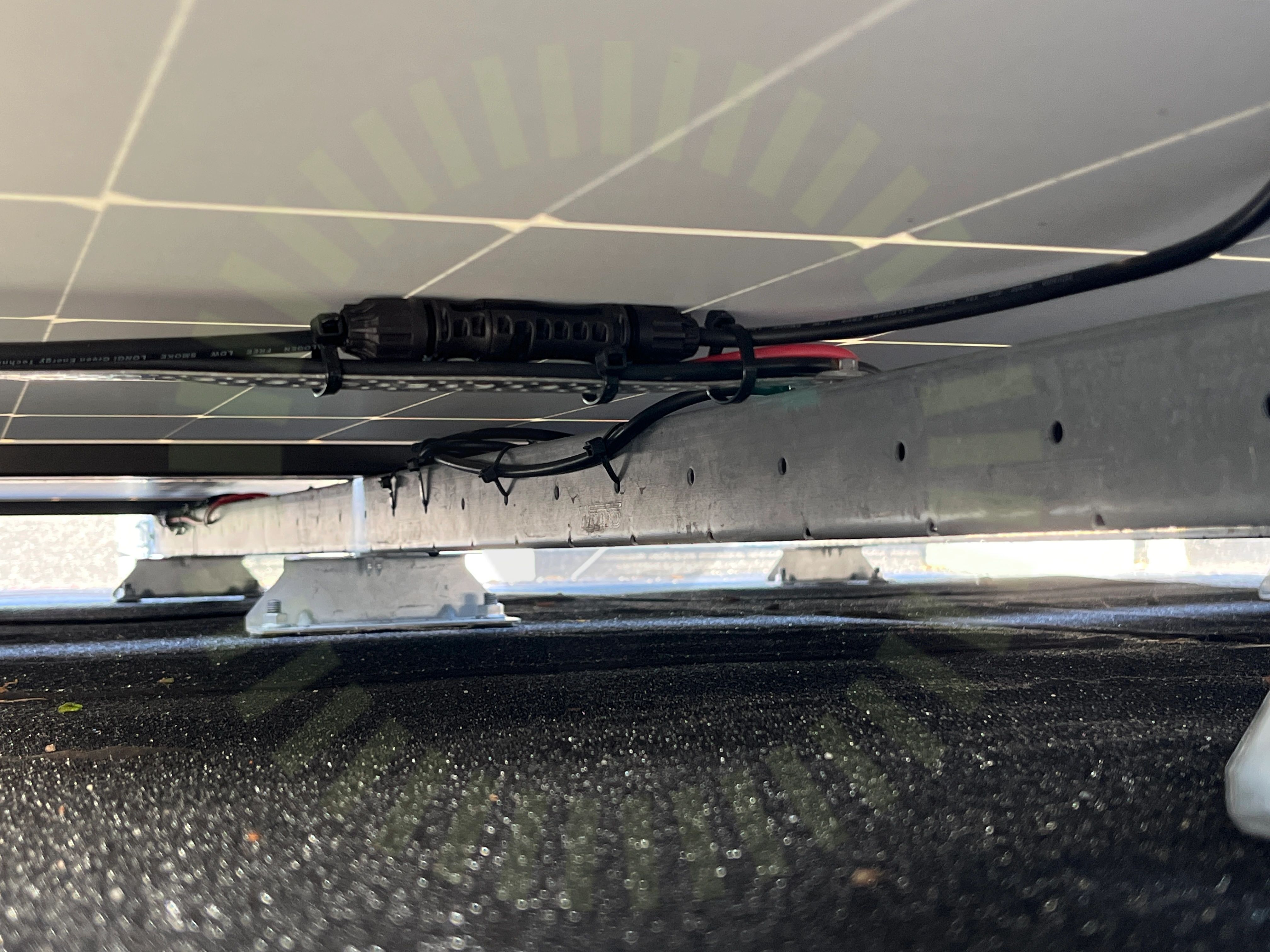

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

3.2 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

14/17

Avstånd till takDräneringshålFörbindelse av kontakterKlämmornas placeringKontaktdonKopplingslåda böjradieMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

3/22

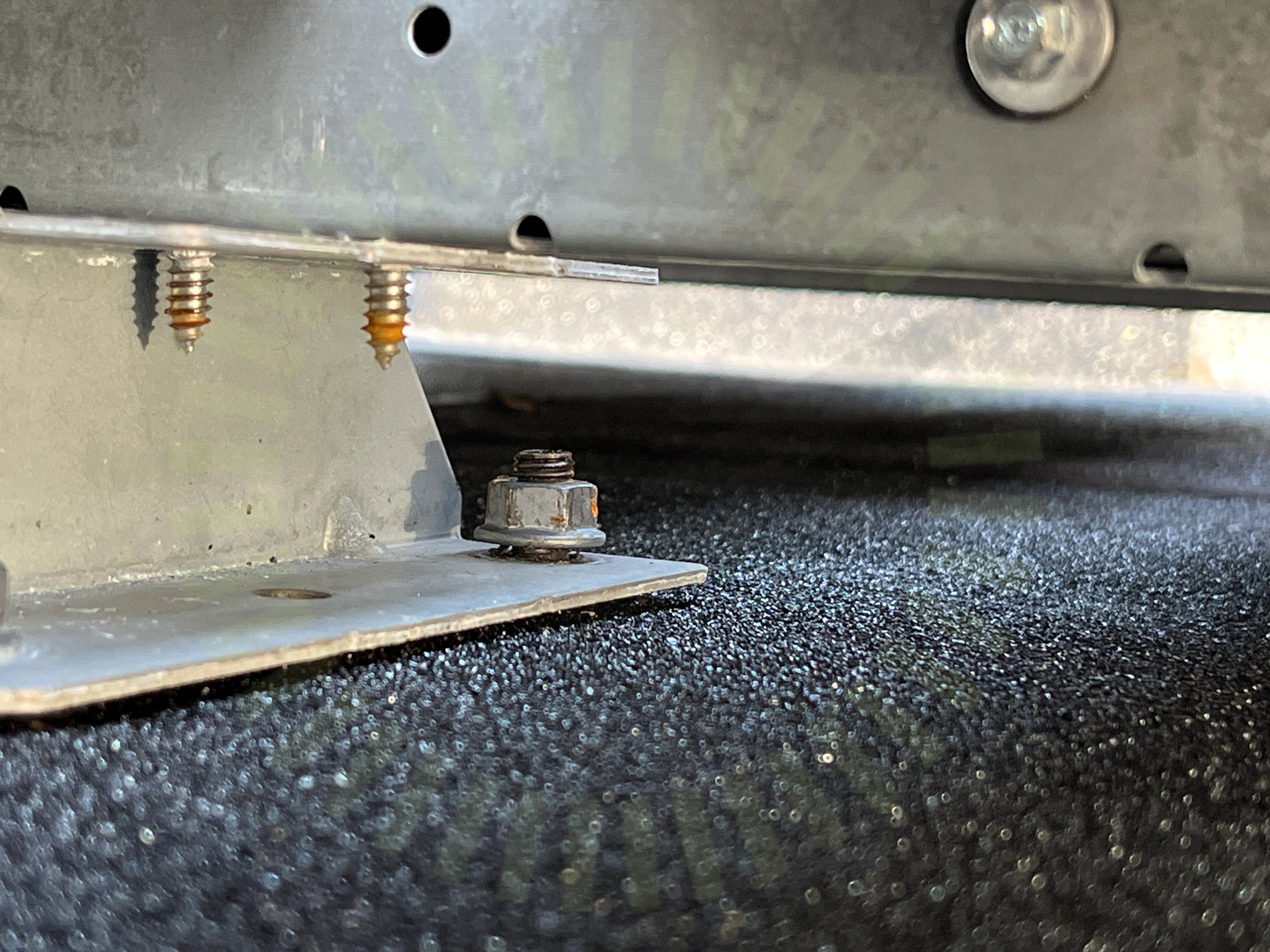

4.1 Infästning

Inte godkänd

C-profil är inte fäst i tätskiktsplattan korrekt.

MA5103 Sid 1 (2) | Version 7 - 230914

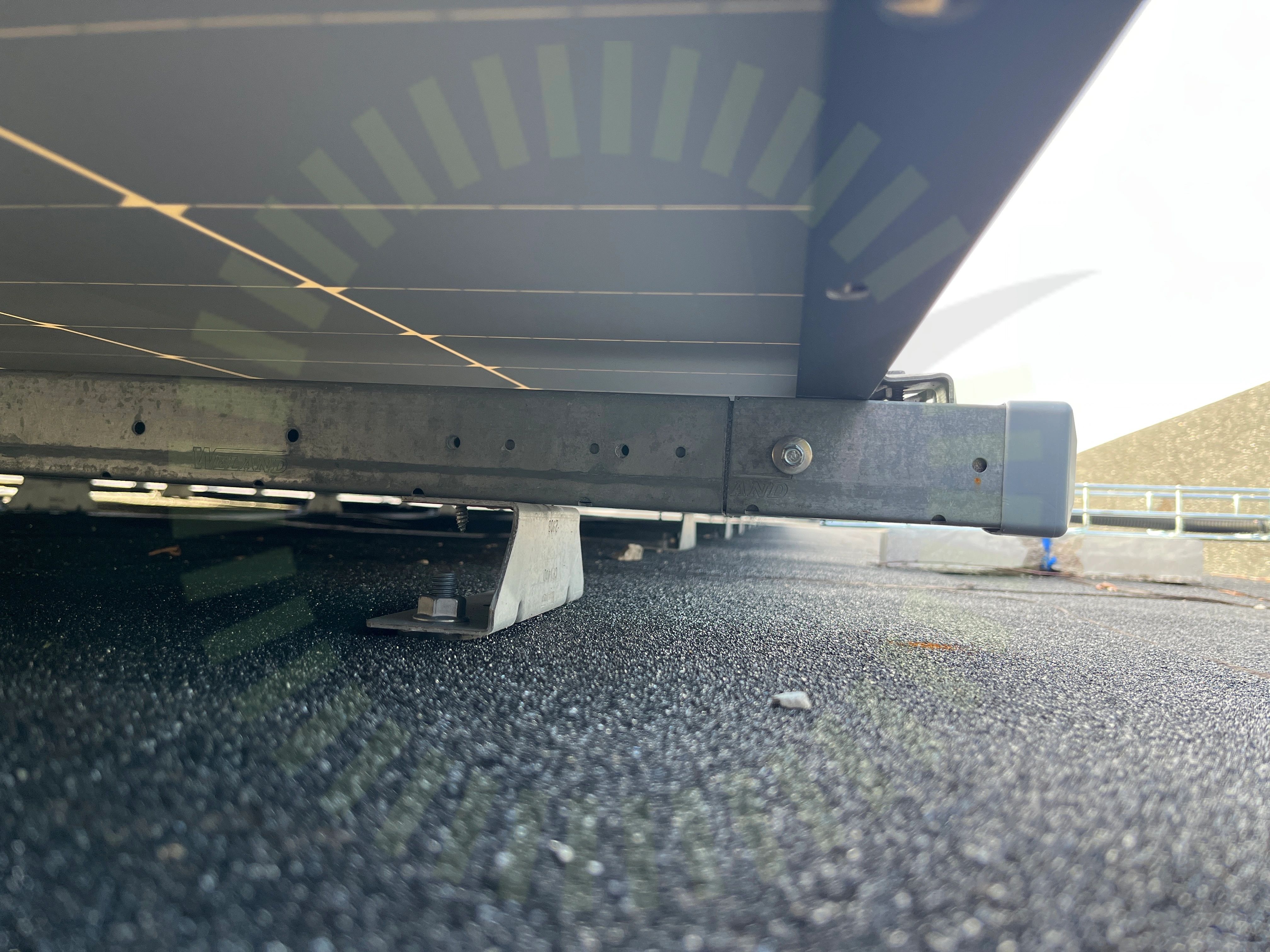

4.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5103 Sid 1 (2) | Version 7 - 230914

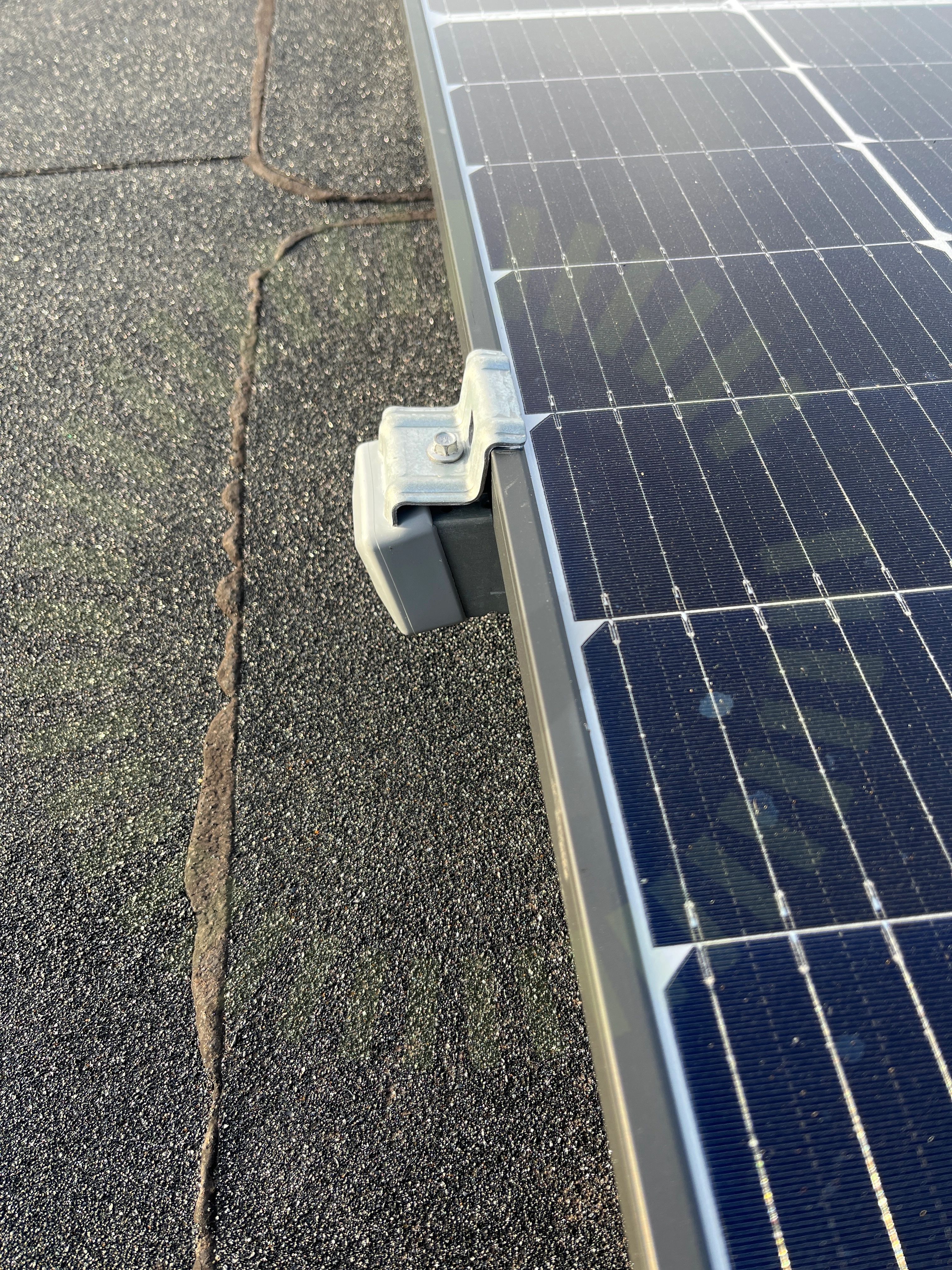

4.3 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

18/22

Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningSvetsning av pappTakgenomföringVäderbeständigt material

Ej tillgängligt vid besiktning

1/22

Infästning i råspont

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/35

7.1 Dubbel matning

Överenskommelse

Det finns risk att kunden drabbas utav dubbel matning. Kunden skall ta dit sin elektriker så man kan bryta centralen ordentligt och är det en 6mm2 kabel som matar huset så kommer leverantören att åtgärda detta.

SS 436 40 00 (312.2.1.2 / 512.1.2)

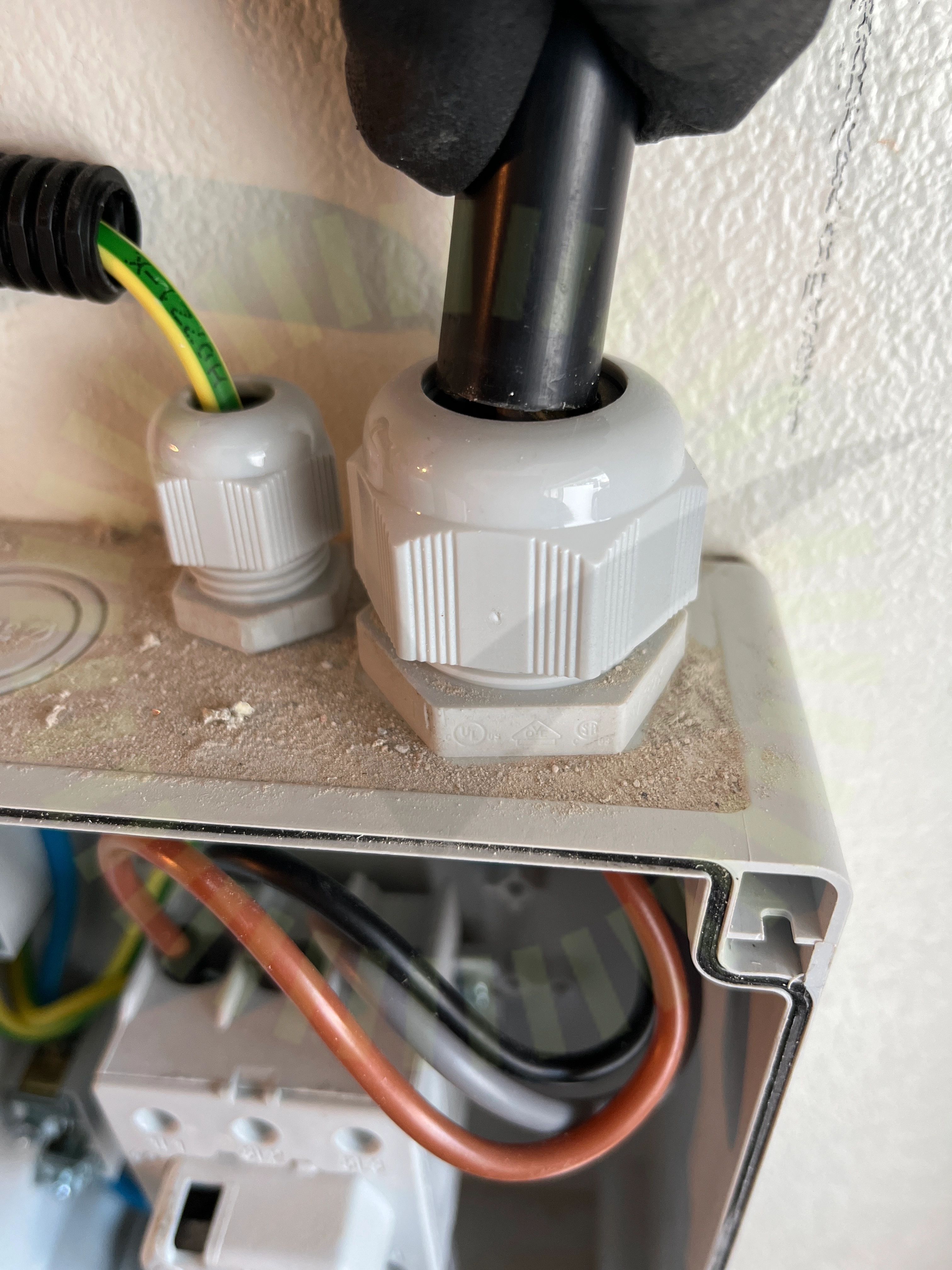

7.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare är synliga innan kabeln går in i förskruvningen.

SS 436 40 00 (412.2.2.1)

Godkända kontrollpunkter

33/35

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
