2.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
Besiktningsrapport
9.8
Installation genom
1KOMMA5°
Datum
29 februari 2024
Ort
Nävekvarn, Södermanlands län
99% godkända1% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-66HBB/-V
PanelerDMEGC: DM(XXX)M10-54HBB/-V
OptimerareSolarEdge: S-Serie
MontagesystemMAFI: Roof Tile Bracket Läktfästen
MontagesystemK2: SingleRail: CrossHook 3S
MontagesystemK2: Standing Seam Clamps: Single Rail
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörElmaterial: Kapsling
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, DMEGC: DM(XXX)M10-66HBB/-V
Anmärkningar
1/15Godkända kontrollpunkter
14/15DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, MAFI: Roof Tile Bracket Läktfästen
Godkända kontrollpunkter
20/20DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderbyggnadVäderbeständigt materialÄndklämmor
Tak 2, DMEGC: DM(XXX)M10-66HBB/-V
Godkända kontrollpunkter
15/15DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 2, K2: SingleRail: CrossHook 3S
Anmärkningar
1/28

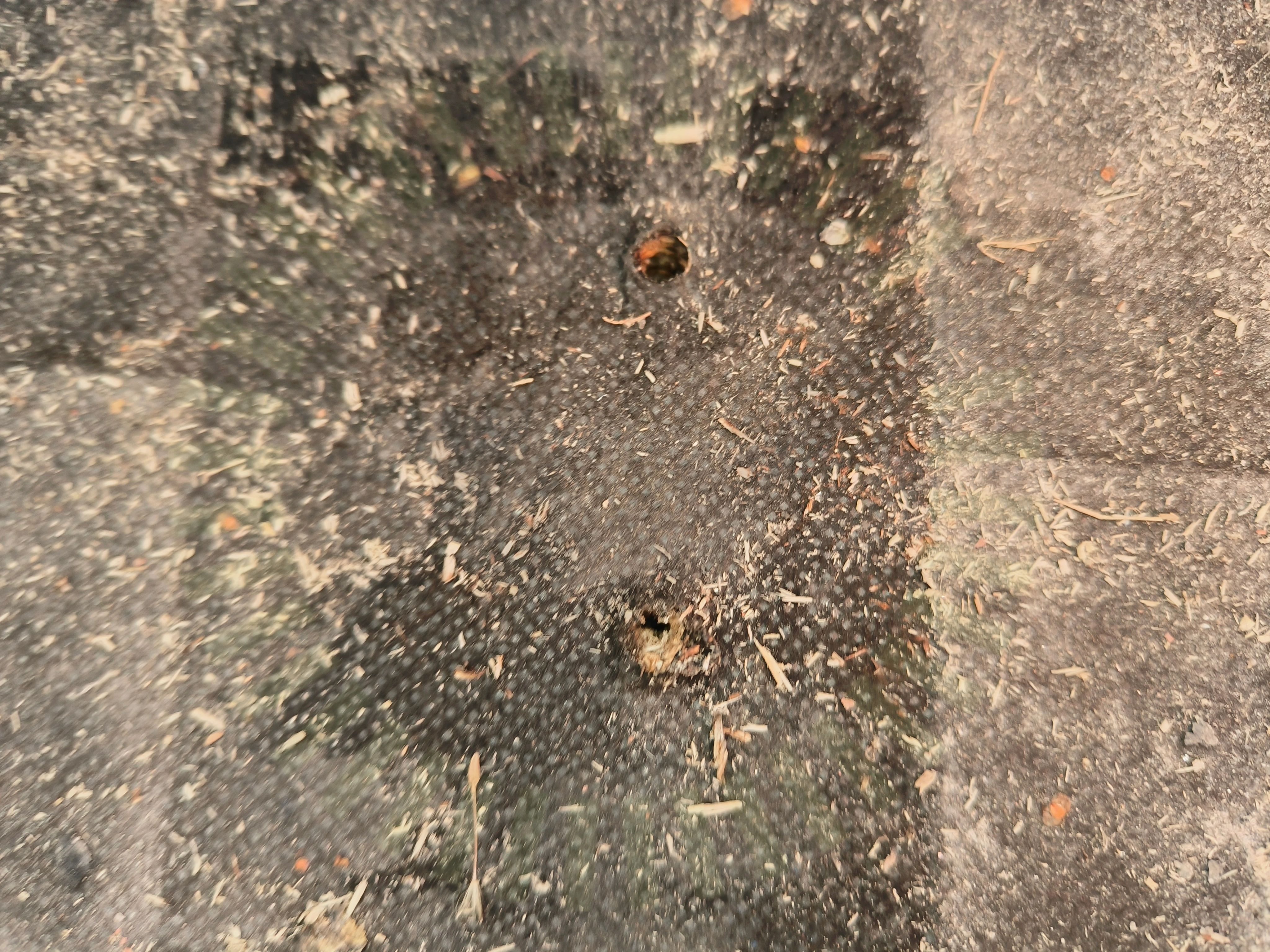

5.1 Skador
Inte godkändSkada hittad. Man har flyttat råspontsinfästning till takstol utan att ha tätat hålen efter tidigare infästningar.
Godkända kontrollpunkter
27/28Använd skruv för klämmaDC kabel förläggningFrämmande materialInfästning utanför takstolInfästningarKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringShimsSkada på klämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakstolsbreddTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 3, DMEGC: DM(XXX)M10-54HBB/-V
Godkända kontrollpunkter
16/16DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 3, K2: Standing Seam Clamps: Single Rail
Godkända kontrollpunkter
22/22Använd skruv för klämmaCC mått InfästningDC kabel förläggningFrämmande materialKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTermisk brytpunkt skenorVal av klämmaVäderbeständigt materialÄndklämmor
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
25/25AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningLedare FastspändaMärkningSäkringsdimensionTätningsinsattsVentilationVinkelVäxelriktarens kontakter
