Besiktningsrapport
7.6
Installation genom
E.ON
Datum
14 maj 2025
Ort
Vintrosa, Örebro län
Förbindelse av kontakter
Kabeluppfästning
Stress på kontakter

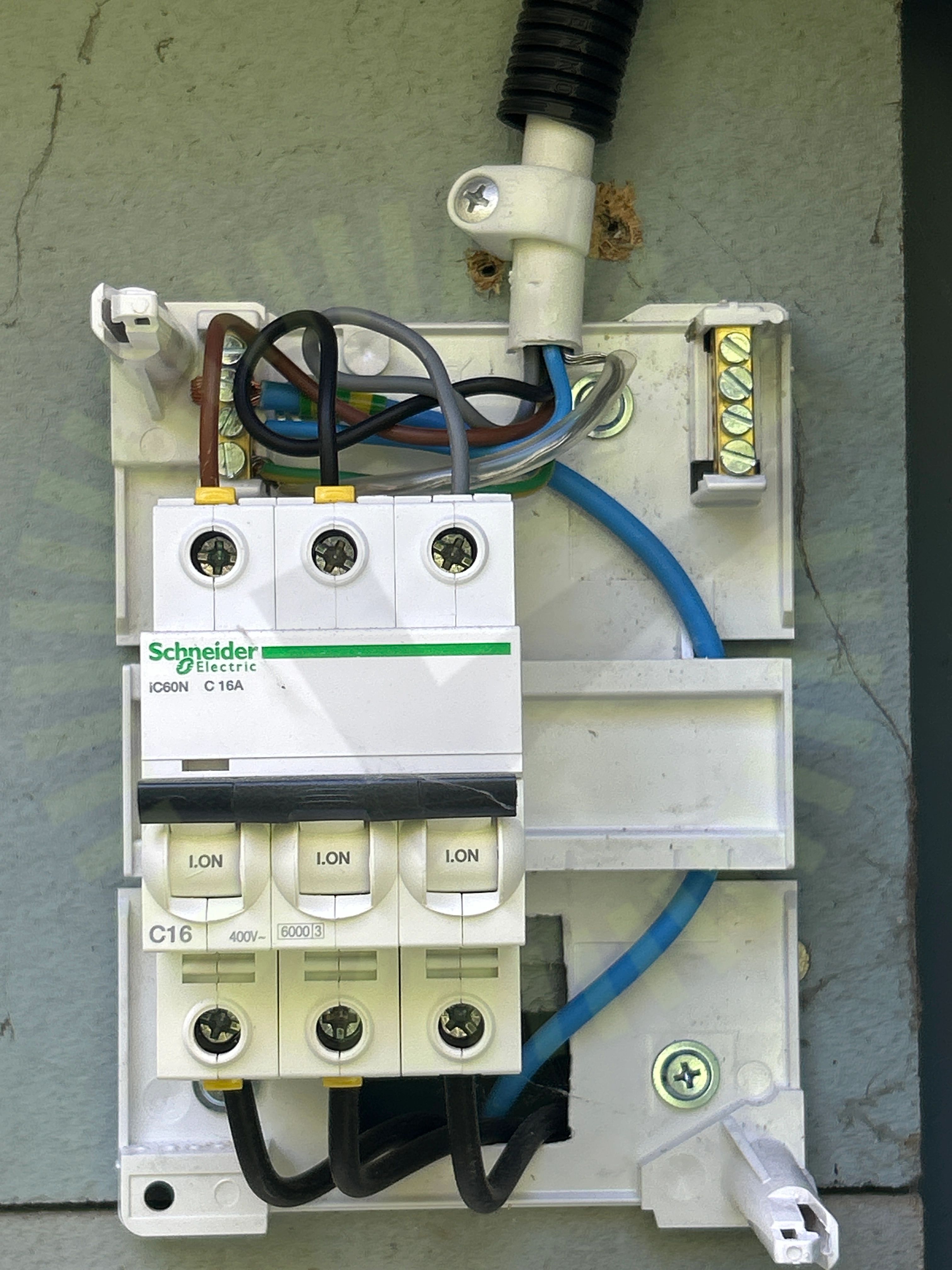

+ 8
82% godkända
18% ej godkända
Om installationen
Paneler
JA Solar: JAM60S20/21 355-375MR
Montagesystem
Renusol: VS+
Växelriktare
Fronius: SYMO 3-8.2 kW
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Tillbehör
Överspänningsskydd DC
Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Ej tillgängligt vid besiktning
1/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, JA Solar: JAM60S20/21 355-375MR
Anmärkningar
7/15
3.1 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.
3.2 Klämmornas placering
Inte godkänd
Lastberäkning som anger de snö- och vindlaster som förekommer på taket saknas. Den använda klämzonen är godkänd för relativt låga laster med tanke på snözonen där fastigheten ligger. Underlag som styrker att klämzoner är godkända saknas.
3.3 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.

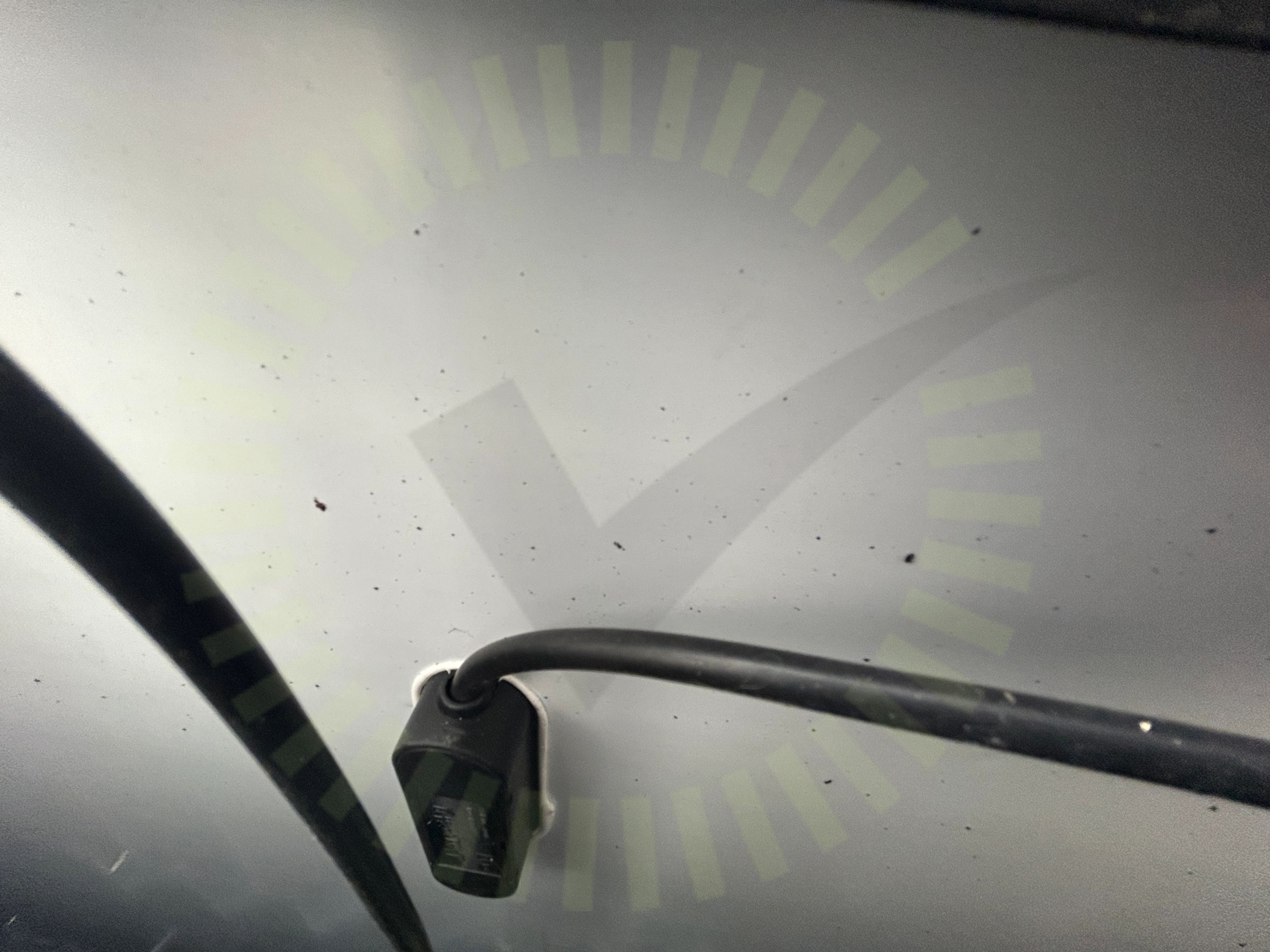

3.4 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.

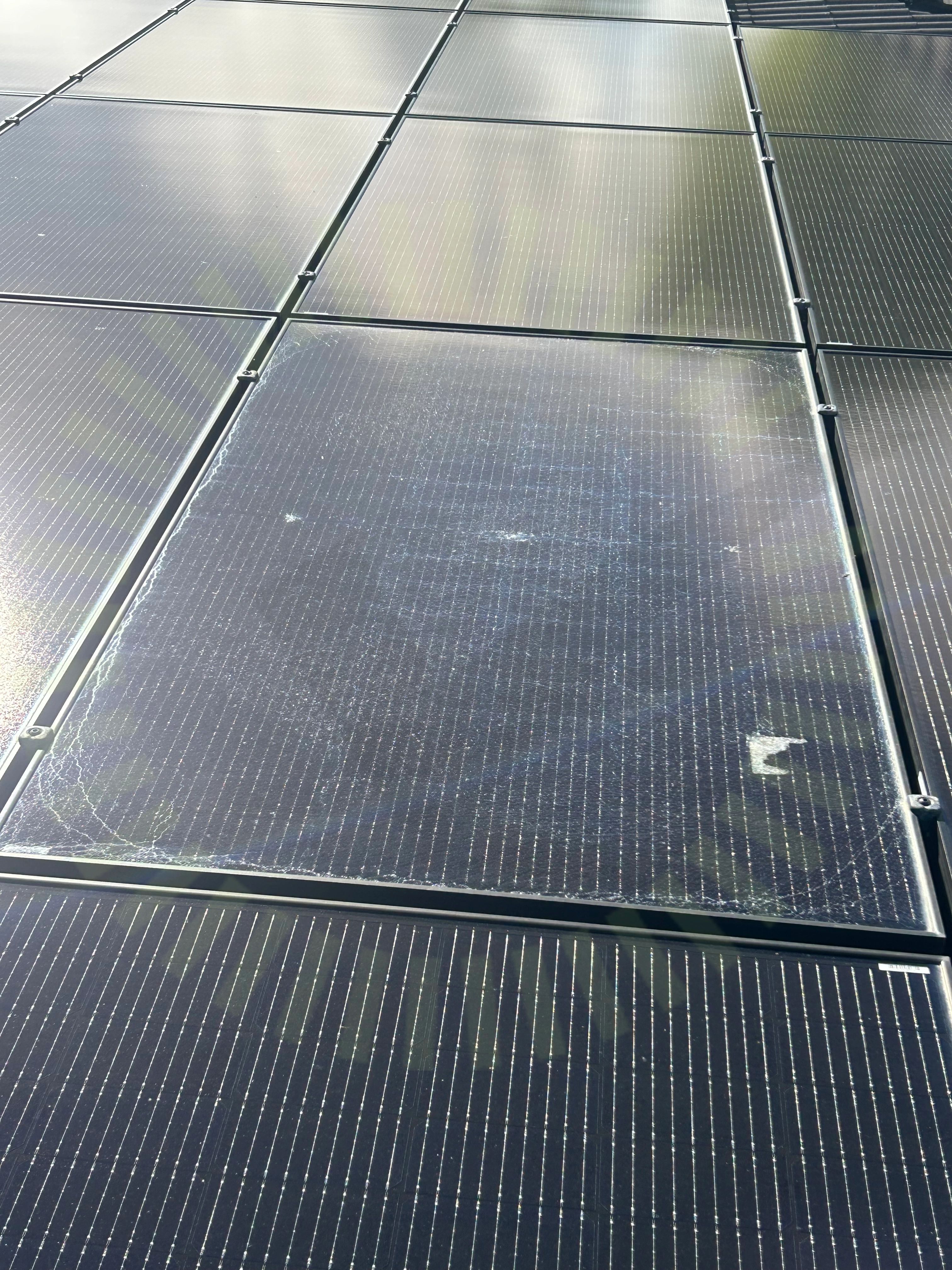

3.5 Skador på panel
Inte godkänd
Glaset för paneler ha spruckit.
3.6 Strängförläggning
Inte godkänd
Strängarnas ledare följer ej varandra och skapar en öppen slinga.

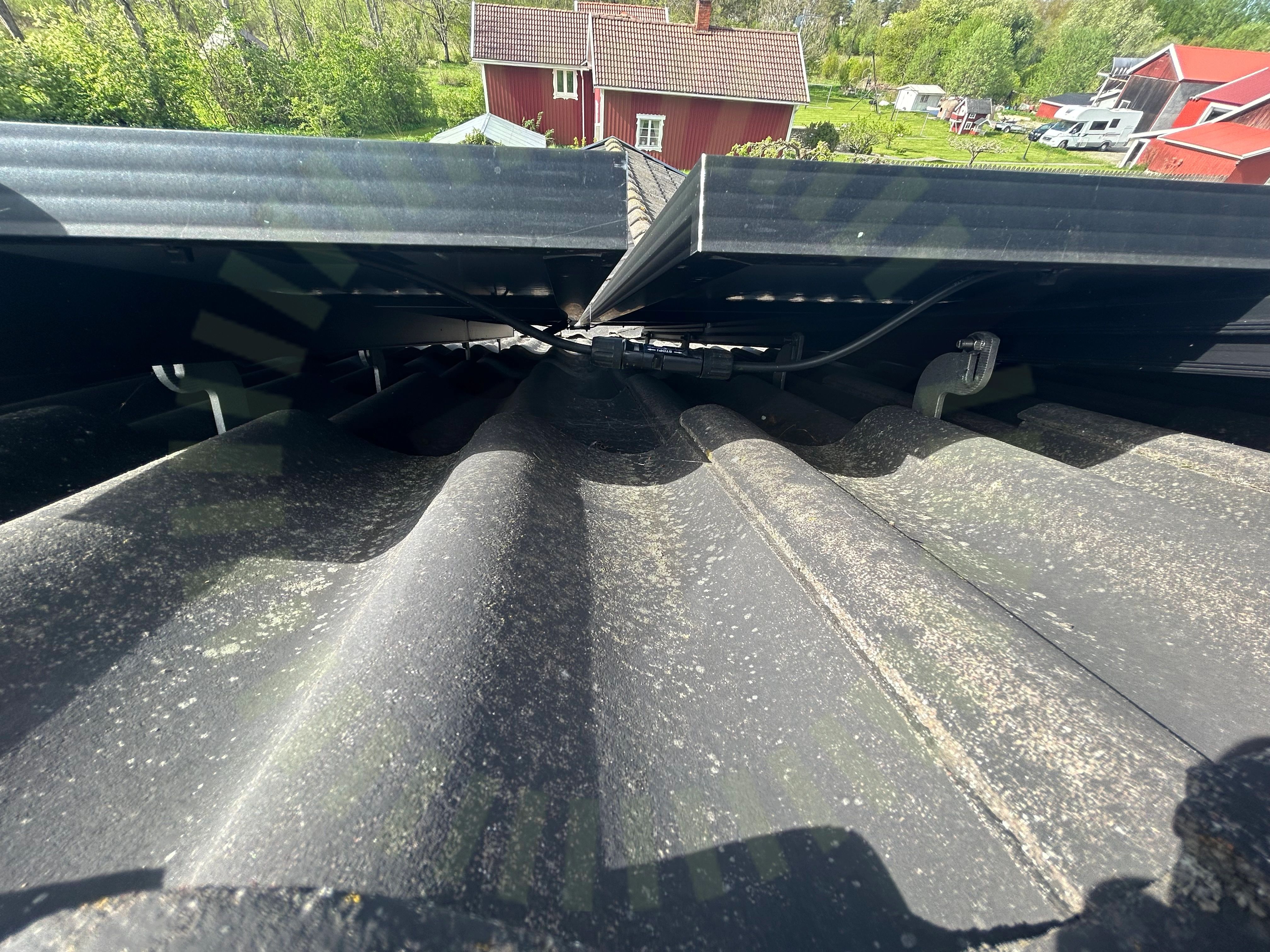

3.7 Stress på kontakter
Inte godkänd
Kontakt ej dragavlastad och utsätts för väderpåverkan.
Godkända kontrollpunkter
8/15
Tak 1, Renusol: VS+
Anmärkningar
6/22

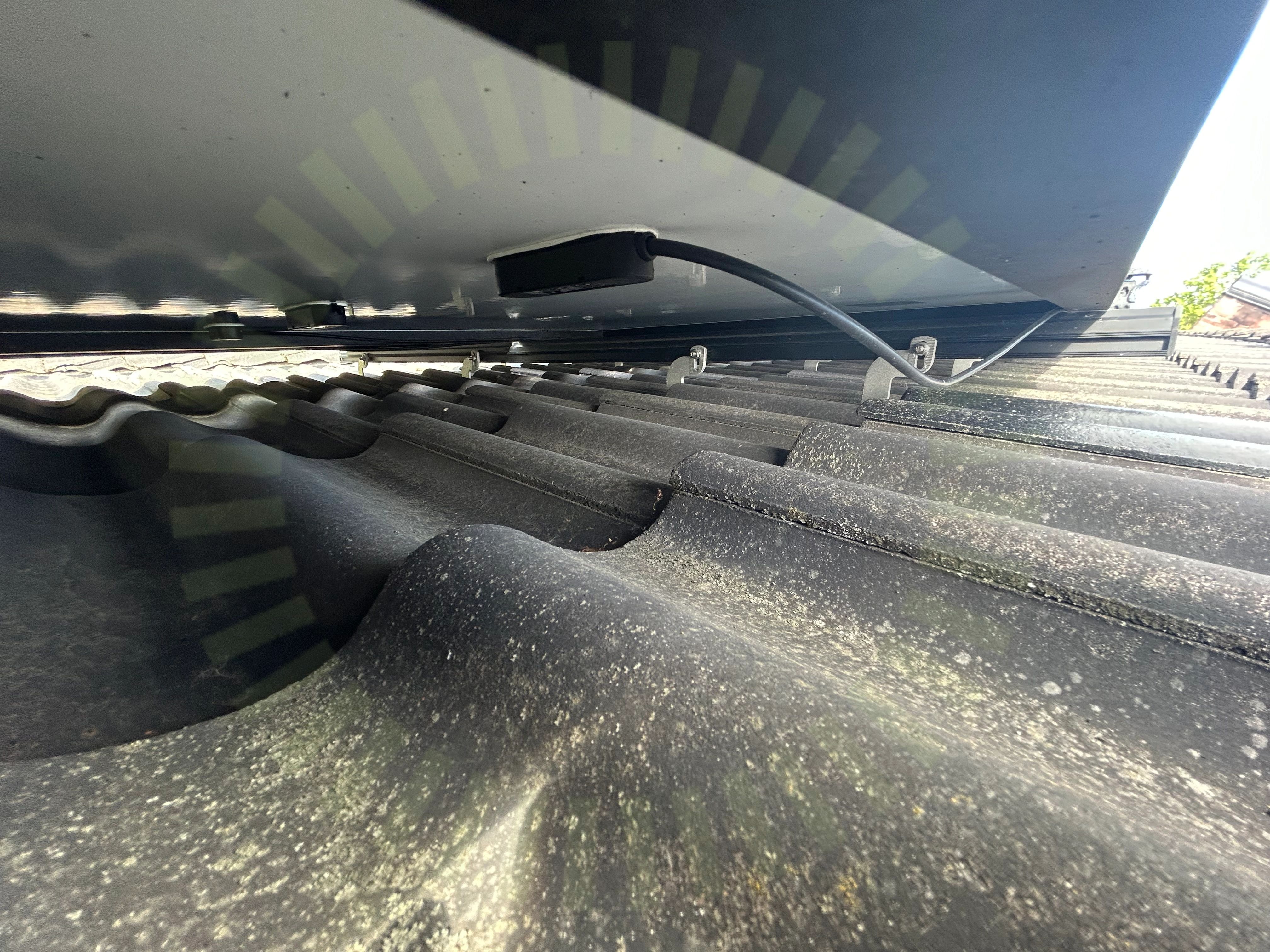

4.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

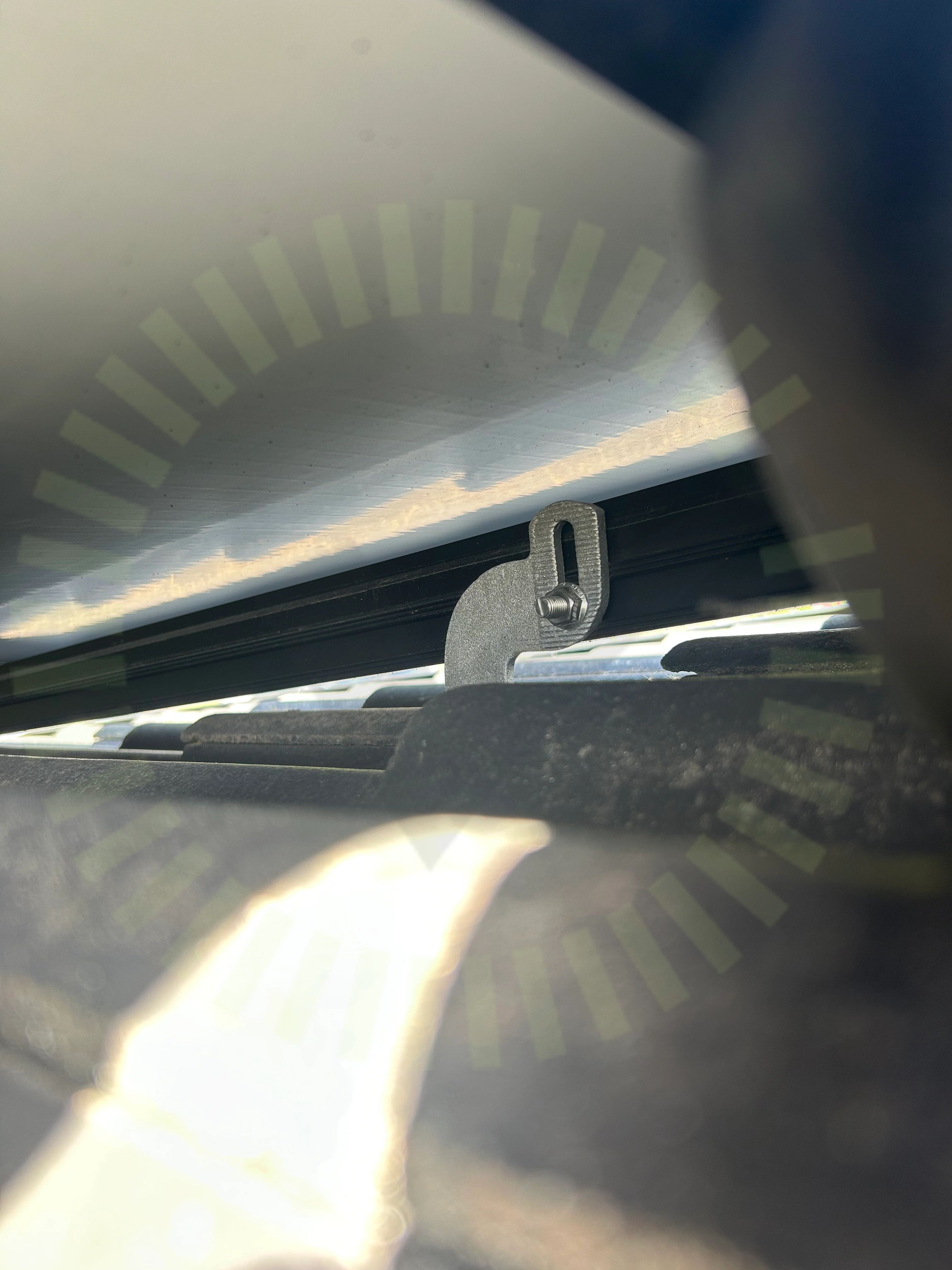

4.2 Skenornas höjdjustering
Inte godkänd
Takkrokens höjdjustering för skenan är felaktigt inställd. Skenan ligger under krokens högsta punkt.

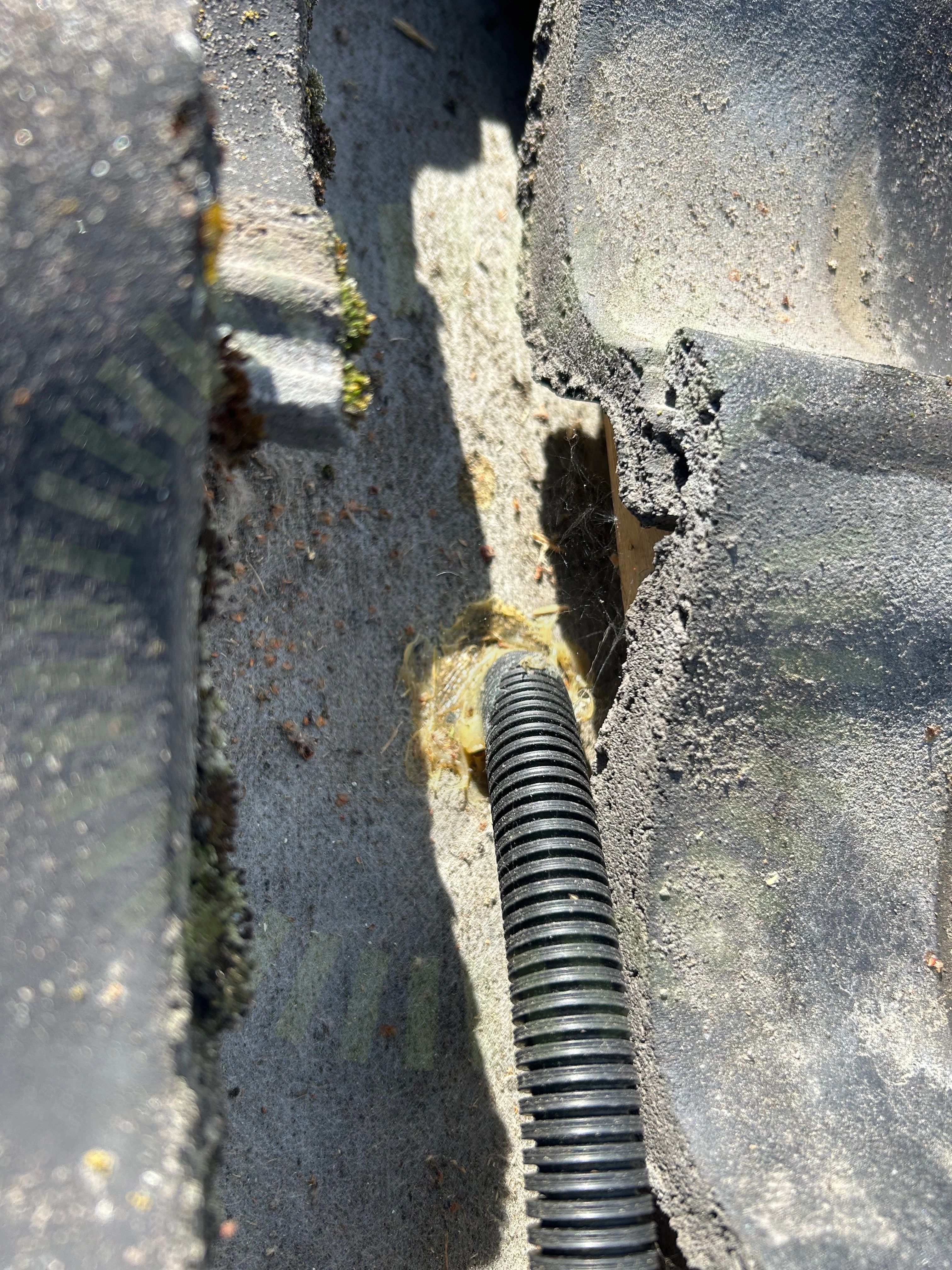

4.3 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.

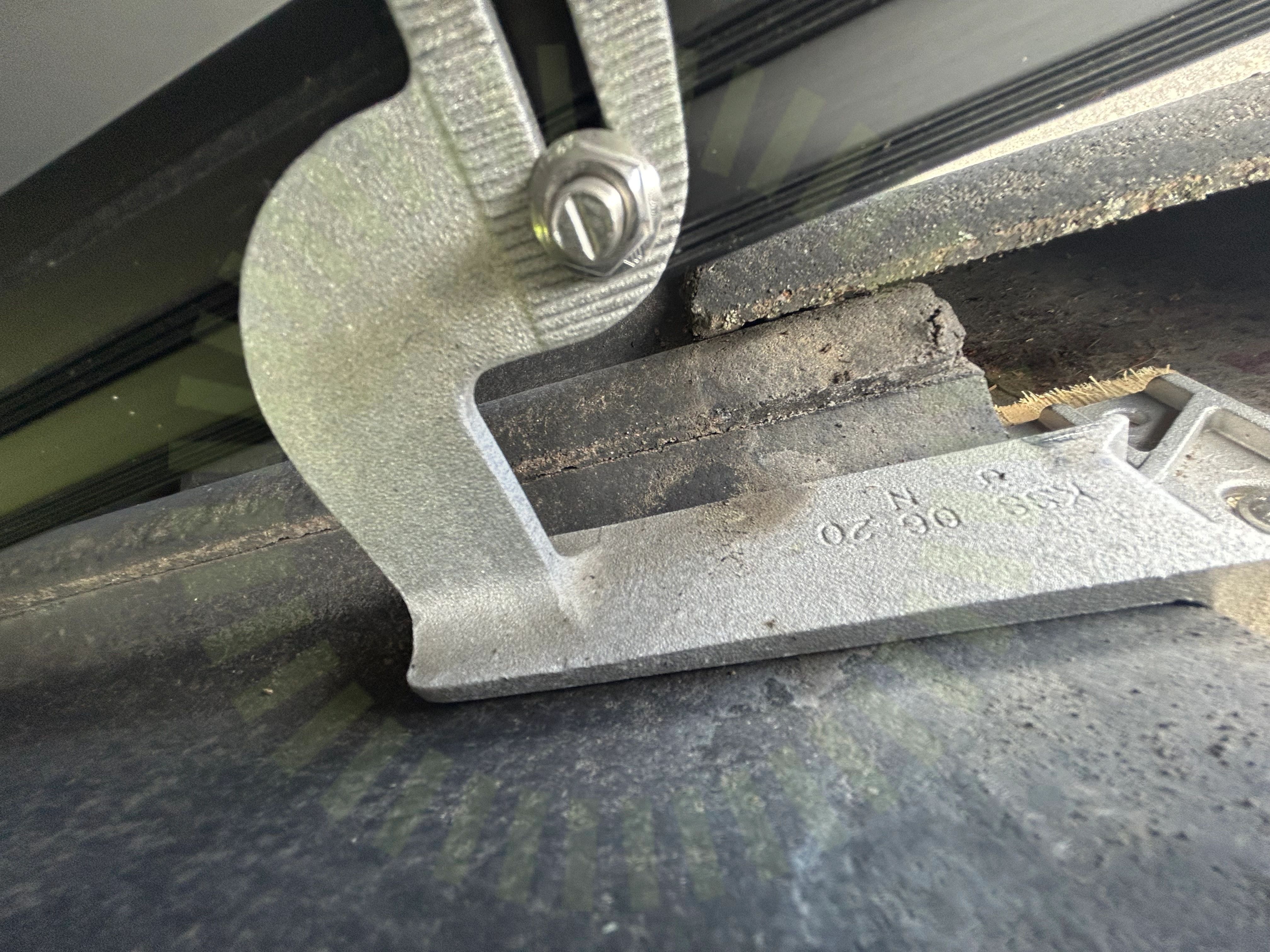

4.4 Underliggande takpanna
Inte godkänd
Takkrok ligger an mot underliggande takpanna.
4.5 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
4.6 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Högst förekommande CC mått är uppmätt till: 75 cm
Godkända kontrollpunkter
16/22
Undercentral
Anmärkningar
1/6
5.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.
Godkända kontrollpunkter
5/6
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
2/35

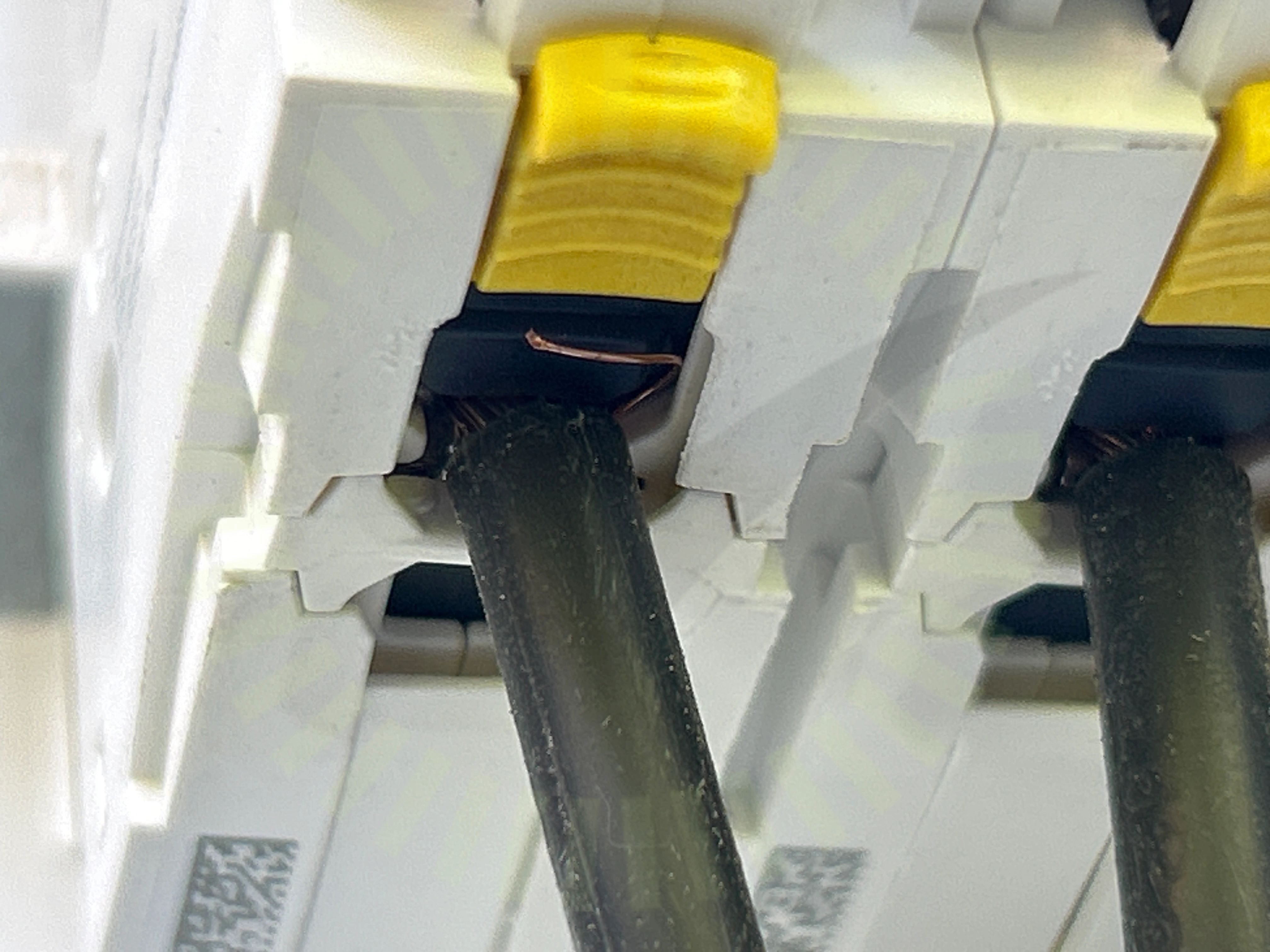

7.1 Anslutning av ledare
Inte godkänd
Kardeler spretar från plint.

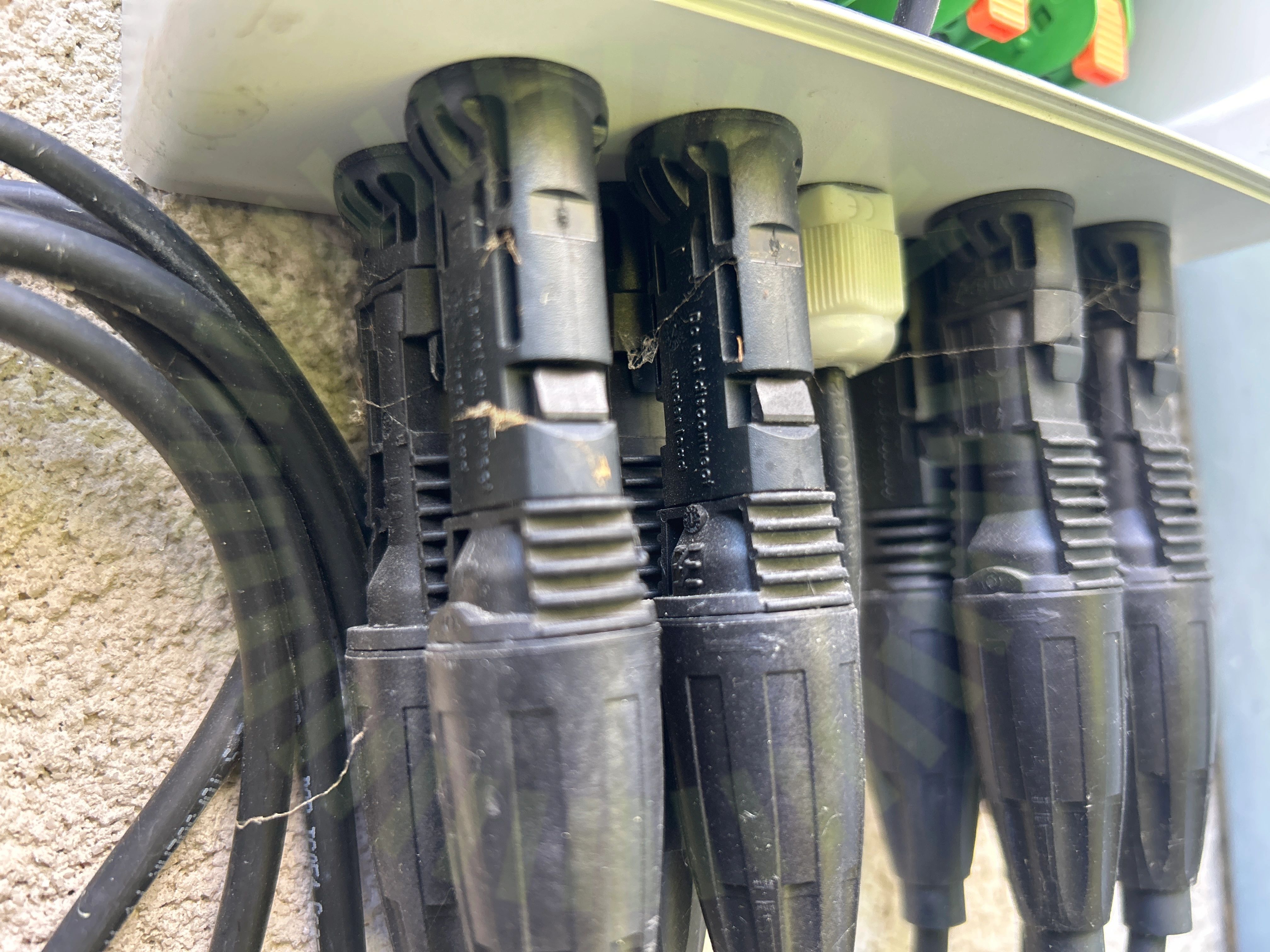

7.2 Överspänningsskydd Kontakter
Inte godkänd
DC-kontakter i förbindelse är från olika tillverkare.
