Besiktningsrapport

7.0

Installation genom

Svea Solar

Datum

12 september 2023

Ort

Fjälkinge, Skåne län

DC Kablage förläggning

Genomföringar

Skarp kant

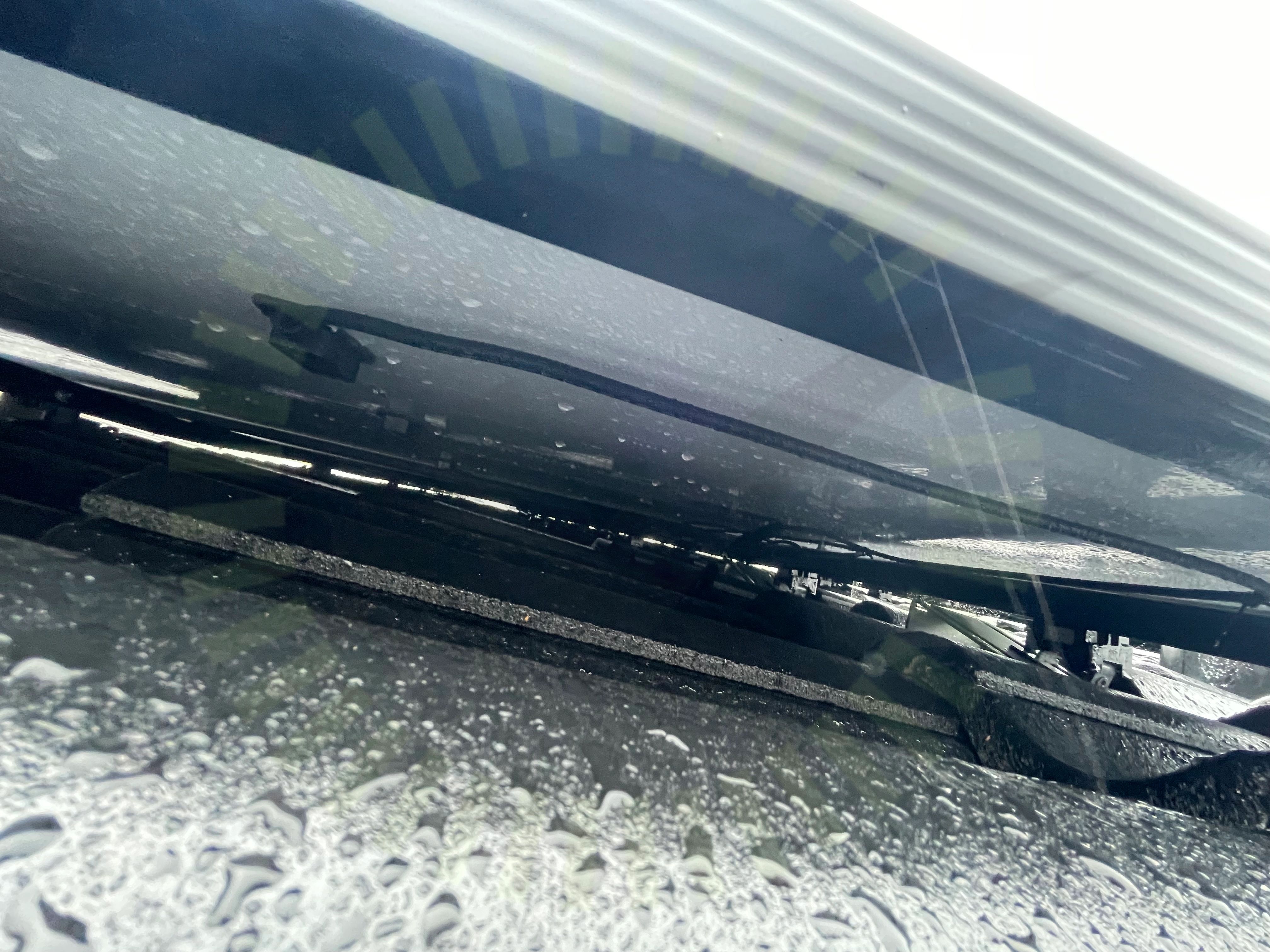

+ 16

79% godkända21% ej godkända

Om installationen

PanelerRisen: RSM40-8

OptimerareSolarEdge: S-Serie

MontagesystemCC90- UNUM Betongpannor

VäxelriktareSolarEdge: SE25k-27.6k

BatteriSonnen ECO

TillbehörSolaredge Smartmätare

TillbehörUndercentral

TillbehörSäkerhetsbrytare DC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Felaktigt antal paneler är levererat.

Avtal

Godkända kontrollpunkter

1/3

Strängschema

Batteri

Anmärkningar

3/18

2.1 CT klämmor

Inte godkänd

Mätare för batterier tar inte hänsyn till hela fastigheten. Funktioner för att styra batteri begränsas.

Tillverkarens anvisningar

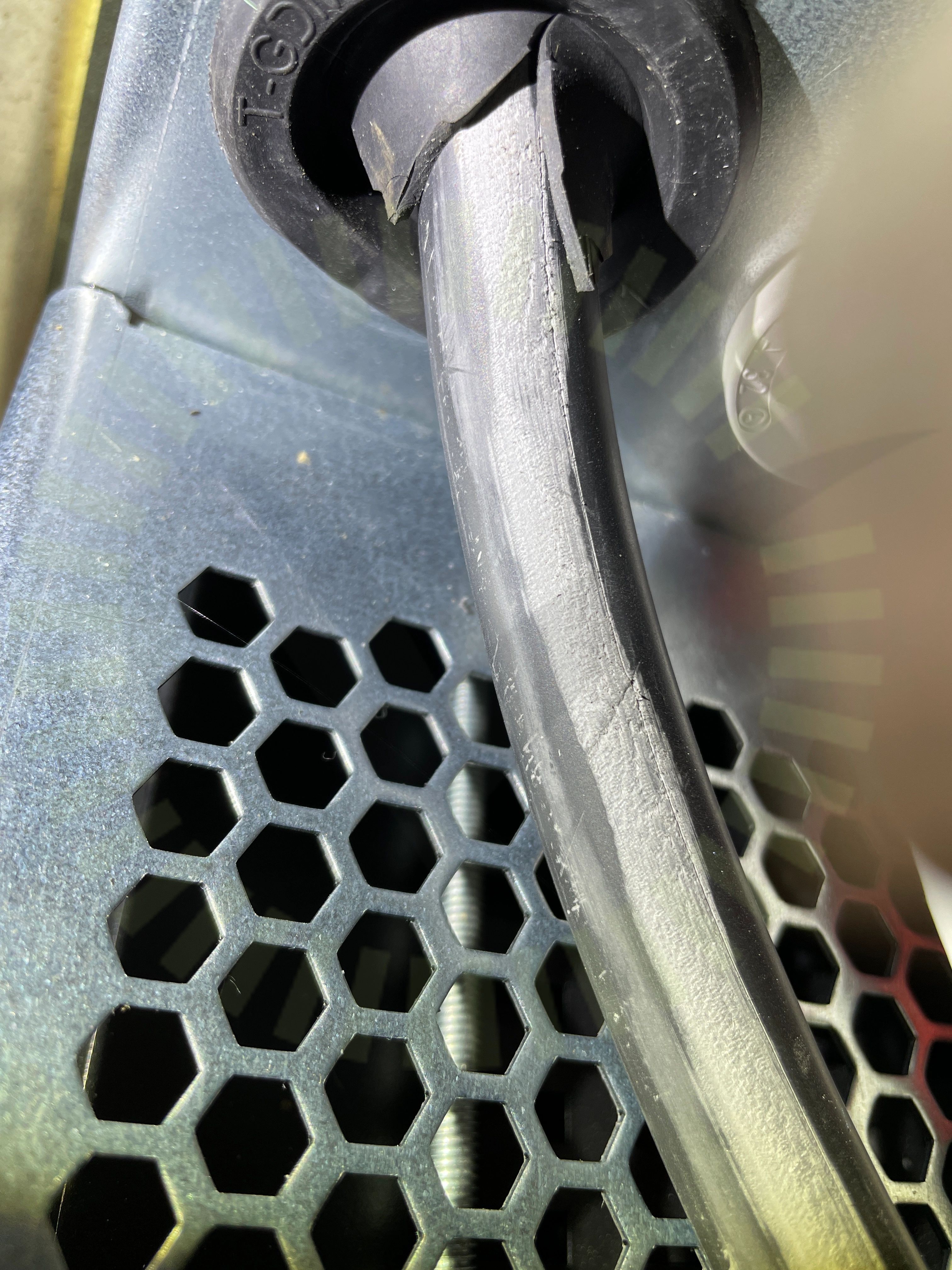

2.2 Kablage

Inte godkänd

Kablage till batteri har skadats när det dragits fram. Yttre manteln har dels ytliga skador och på sina ställen djupare sprickor.

Tillverkarens montageanvisningar

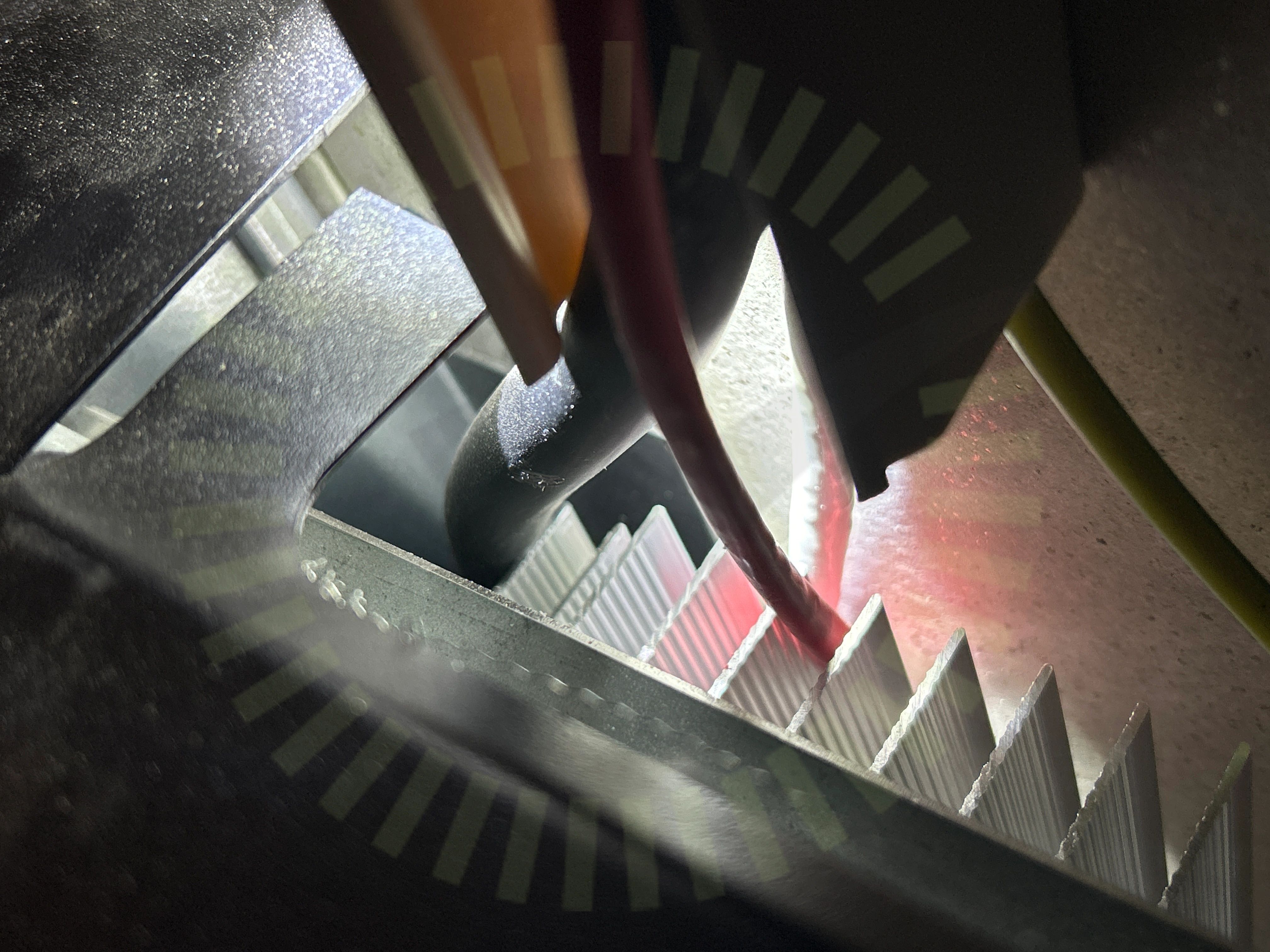

2.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant på batteriets kylning.

Godkända kontrollpunkter

15/18

Anslutning batteriAnslutning batteriFastsäkring av produktFastsäkring av produktFritt avstånd runt batteriFritt avstånd runt batteriJordfelsbrytareJordfelsbrytareKablageKommunikationKommunikationRakt ståendeRakt ståendeUtrymmeUtrymme

Säkerhetsbrytare DC

Anmärkningar

1/8

3.1 Förskruvningar på ovansidan

Inte godkänd

Tätningsinsatser på ovansidan dc brytaren sitter sneda och ansamlar vatten.

Godkända kontrollpunkter

7/8

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monteradYttre påverkan

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

11/25

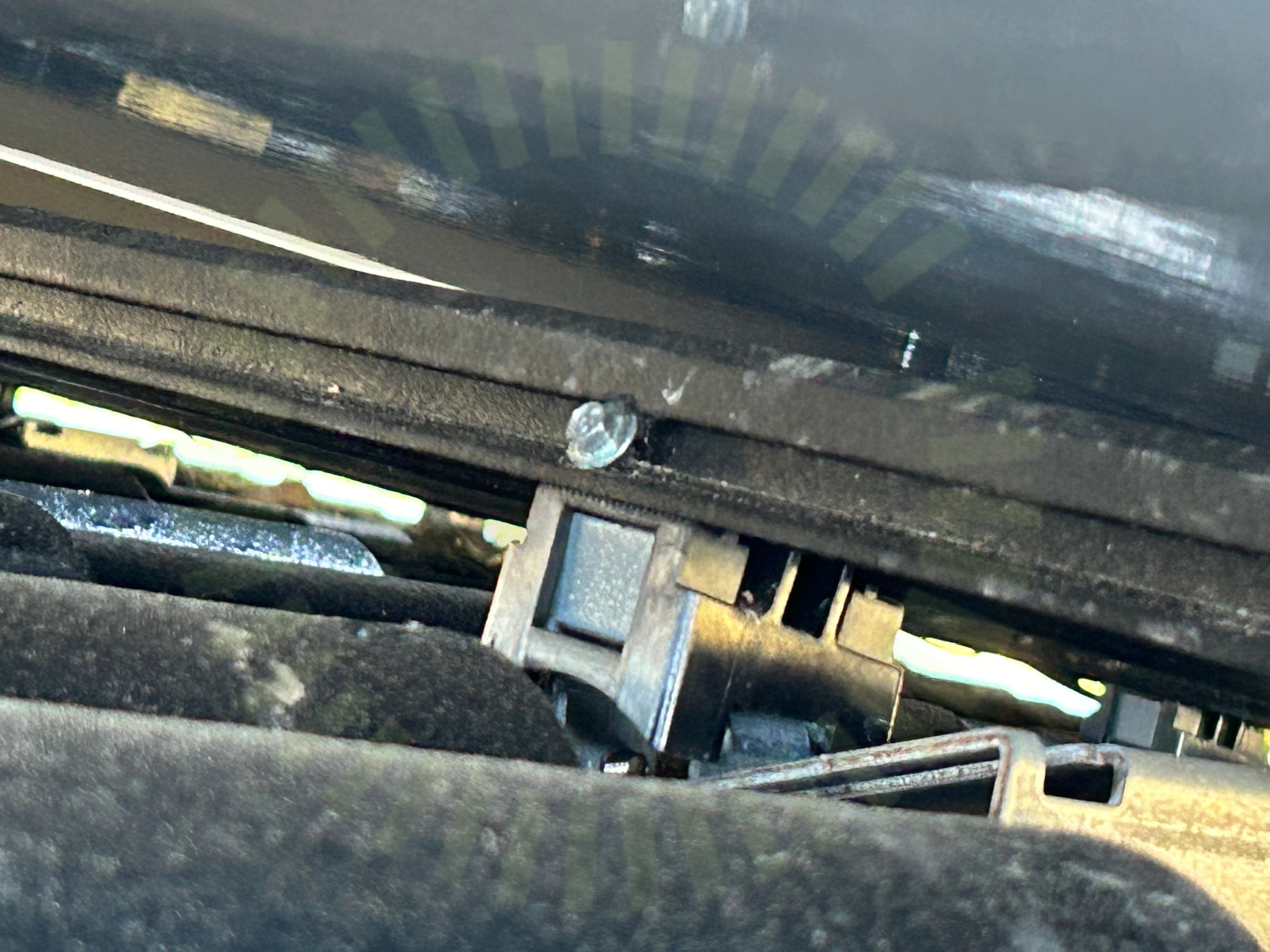

4.1 Främmande material

Inte godkänd

Fel skruv använd. Det är endast tillåtet att använda Skruv RN 4,5-22 A2 i skenor.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

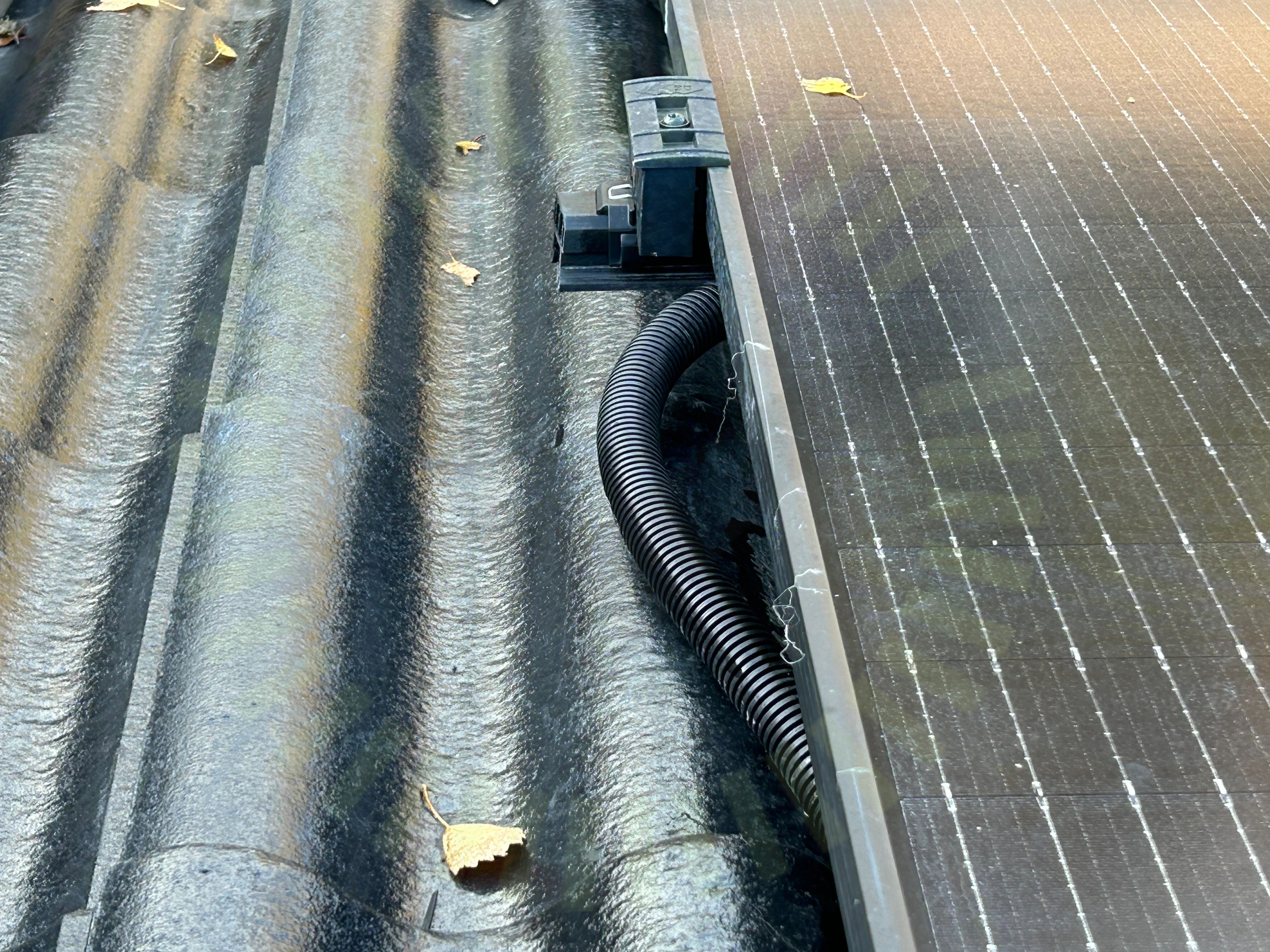

4.2 Kabeldragning mellan takytor

Inte godkänd

Kablaget som är draget mellan takytor ligger inte fastsäkrad och går på ställe utanför panelfältet.

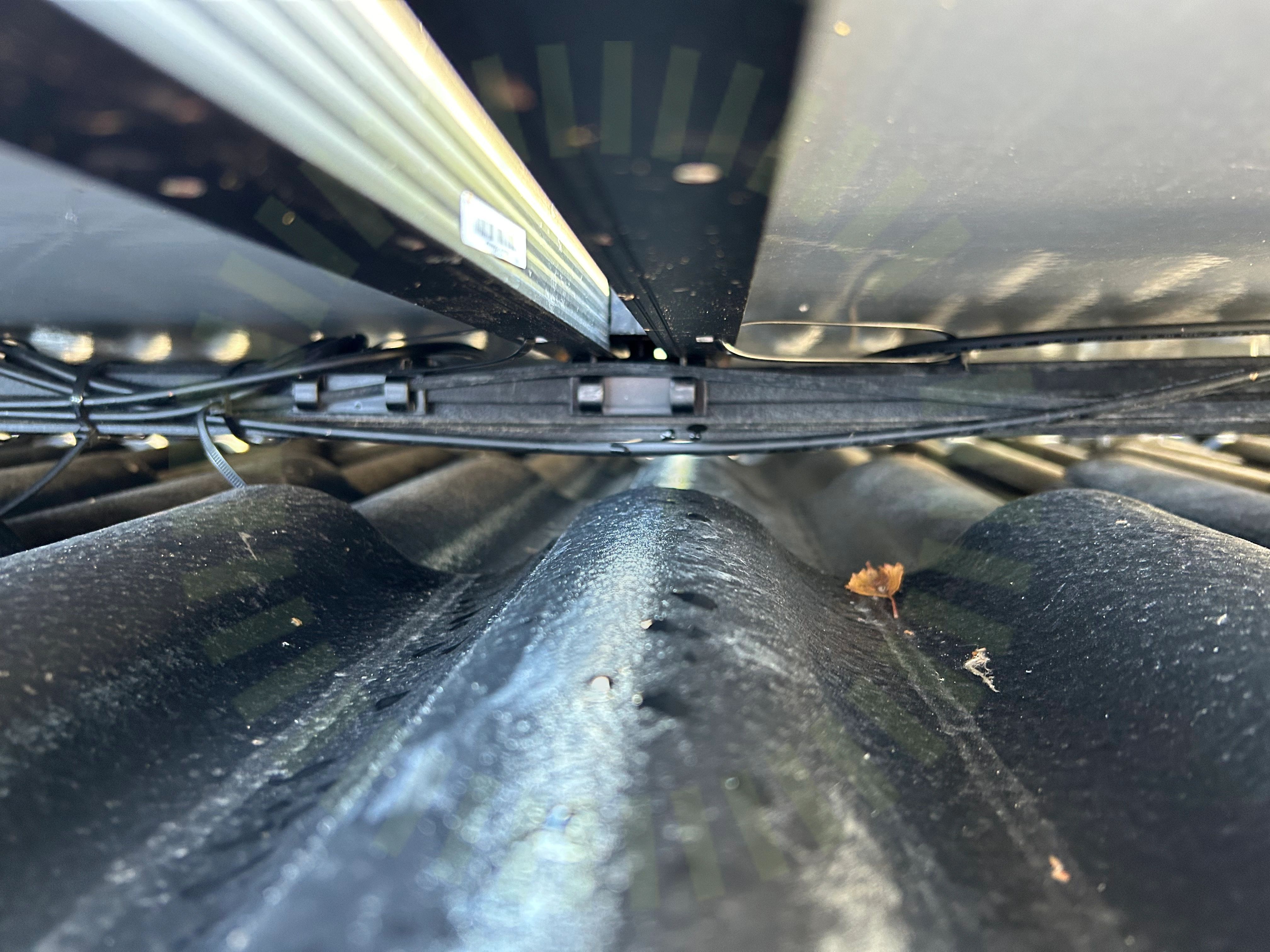

4.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

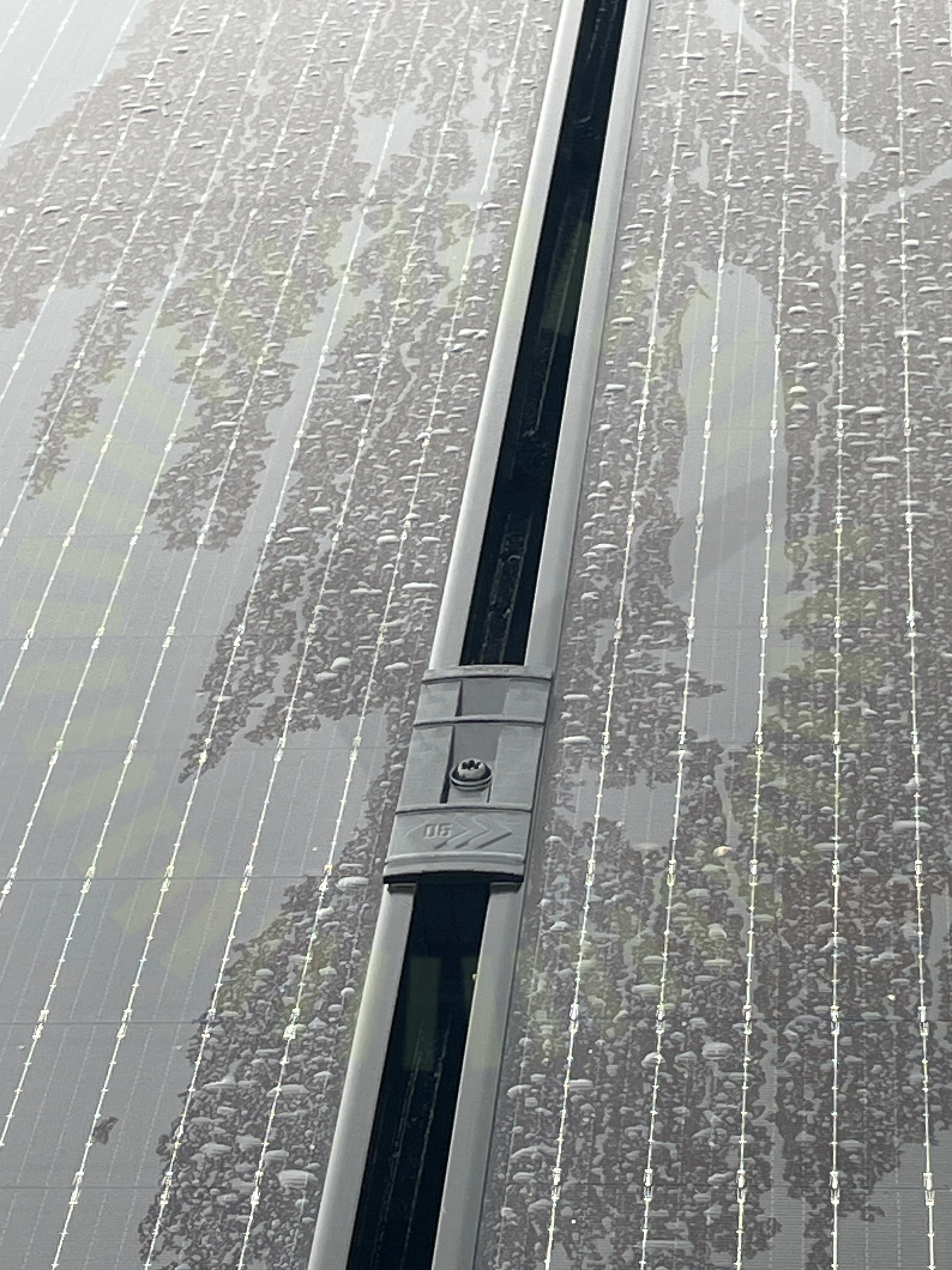

4.4 Klämmans orientering

Inte godkänd

Klämmor är felvända på flertalet ställen över samtliga panelfält.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

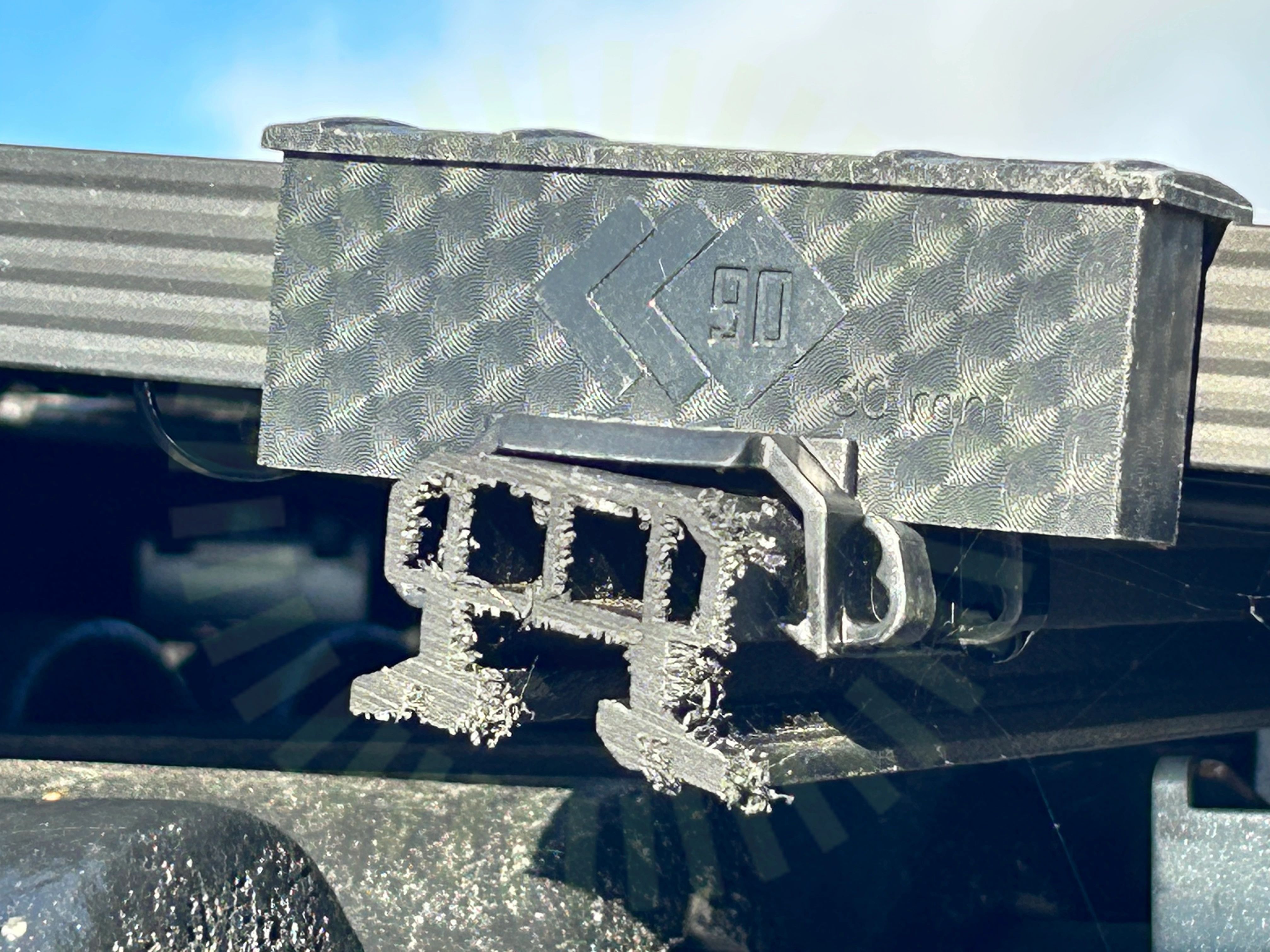

4.5 Klämmans placering i skena

Inte godkänd

Klämmor är inte korrekt placerade runt skenan.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 9

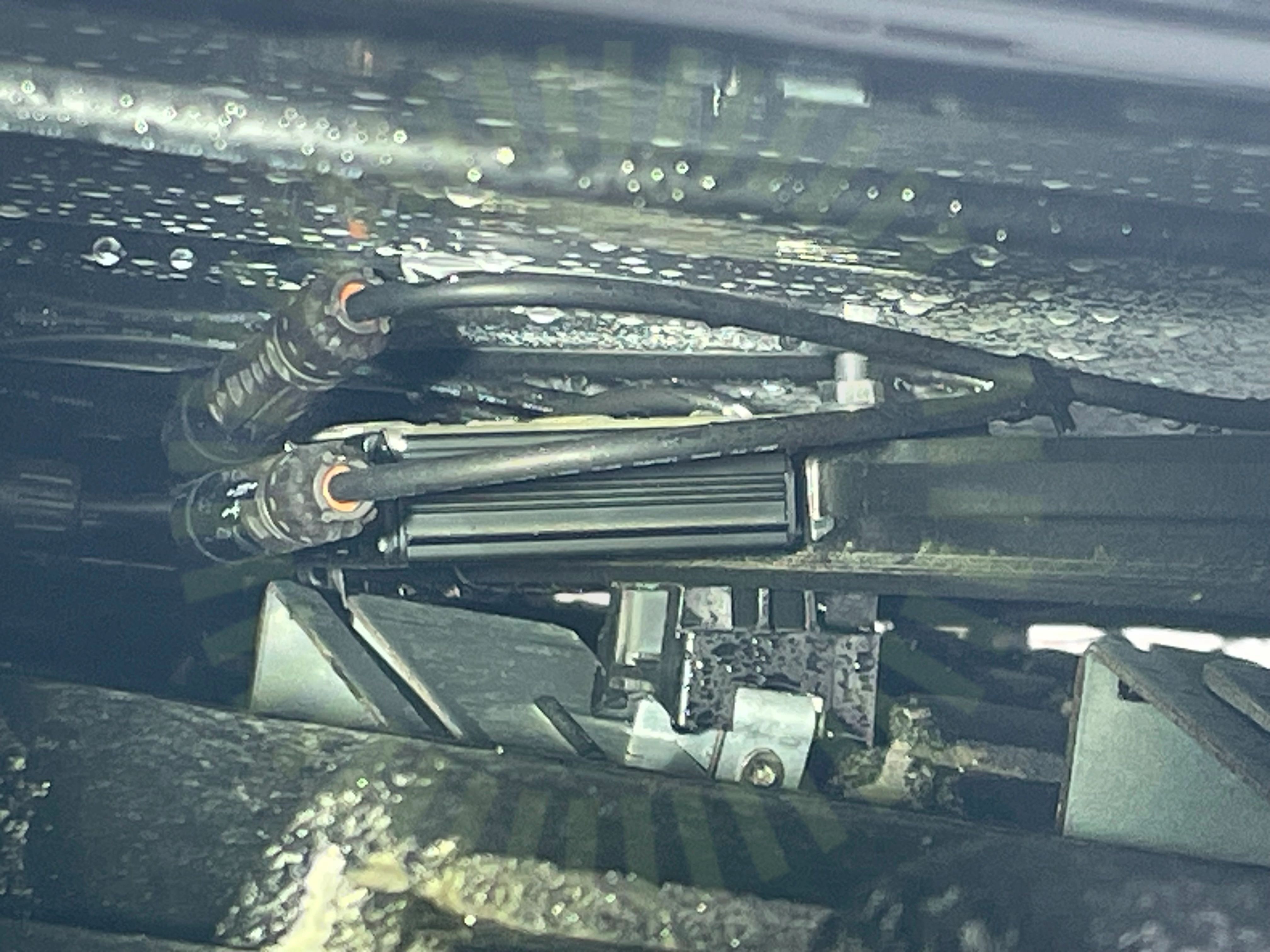

4.6 Optimerarfäste

Inte godkänd

Skruven som håller optimeraren skadar panelens undersida på flertalet ställen under samtliga panelfält.

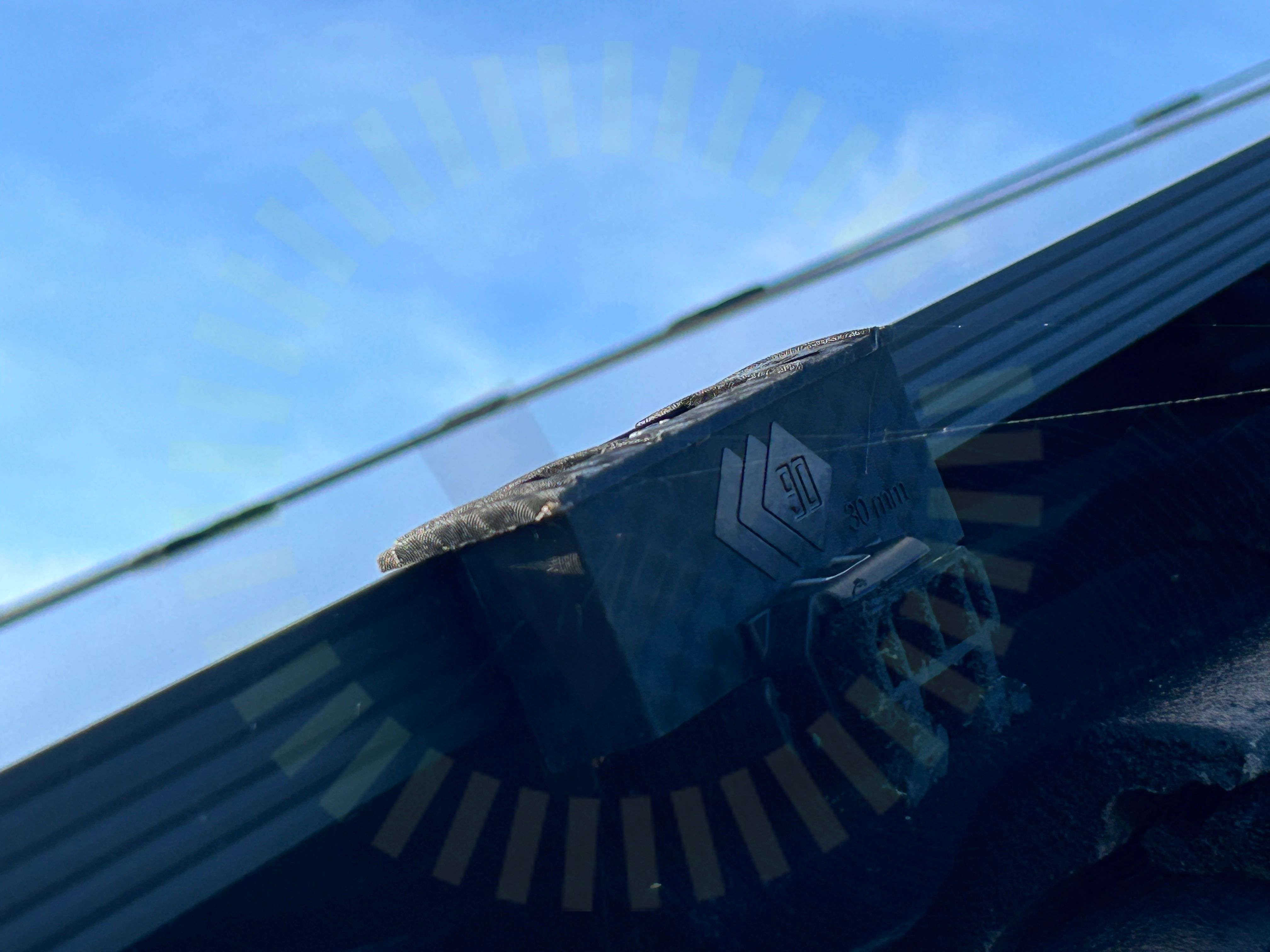

4.7 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

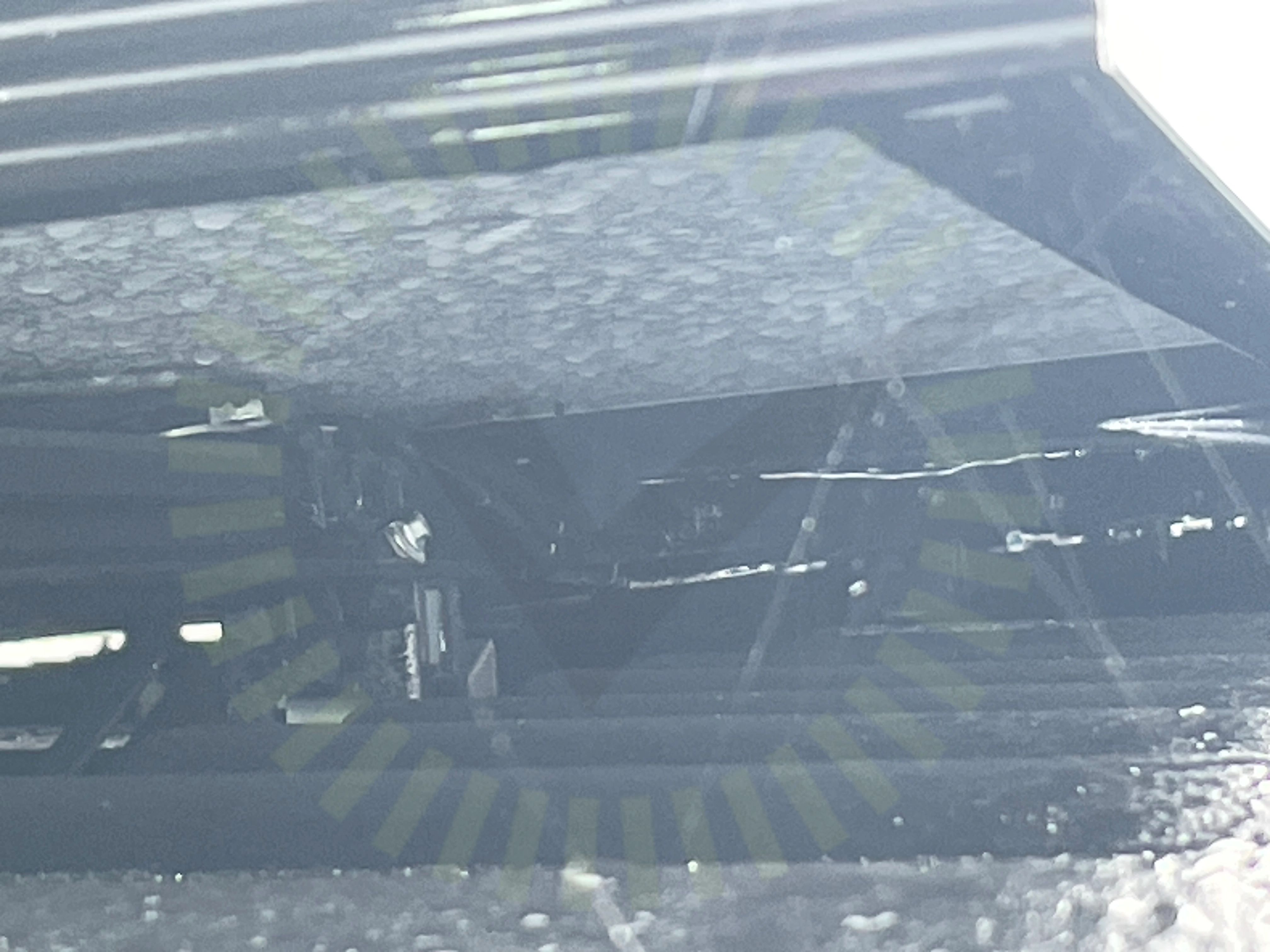

4.8 Skenornas infästning skruvade

Inte godkänd

Felaktig montageskruv är använd.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

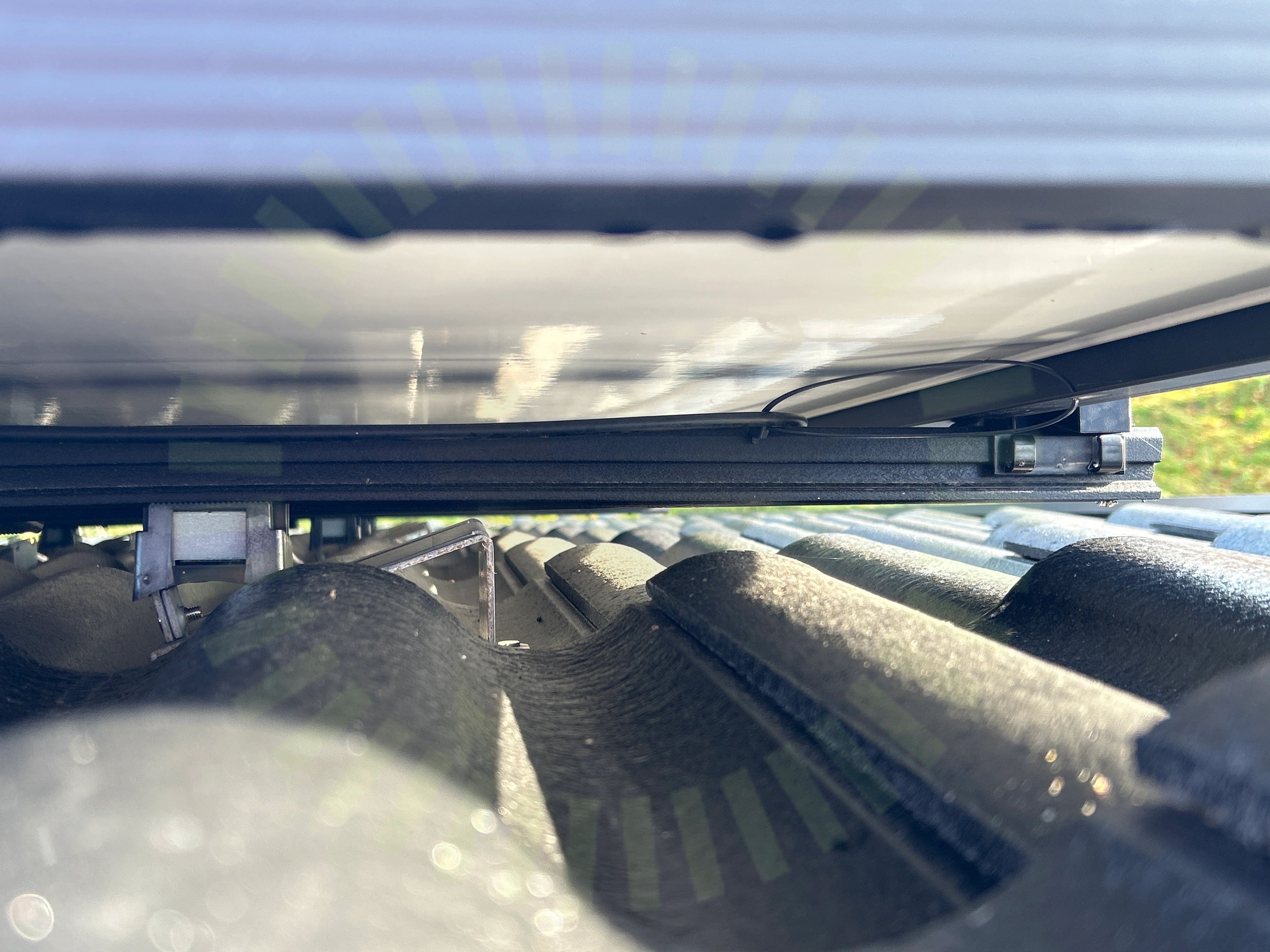

4.9 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

4.10 Takgenomföring

Inte godkänd

Bild på takgenomföring är inte tillgänglig. Genomföringar är inte fackmässigt utförda.

4.11 Ändklämmor

Inte godkänd

Ändklämmor är på olika ställen lösa. Video är tagen.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 7

Godkända kontrollpunkter

13/25

DC kabel förläggningFöremål mellan skena och panelramMittklämmor skruvPanelramens höjdSkada på klämmorSkadorSkenornas infästningSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt material

Ej tillgängligt vid besiktning

1/25

Läktinfästning

Tak 1, Risen: RSM40-8

Anmärkningar

3/18

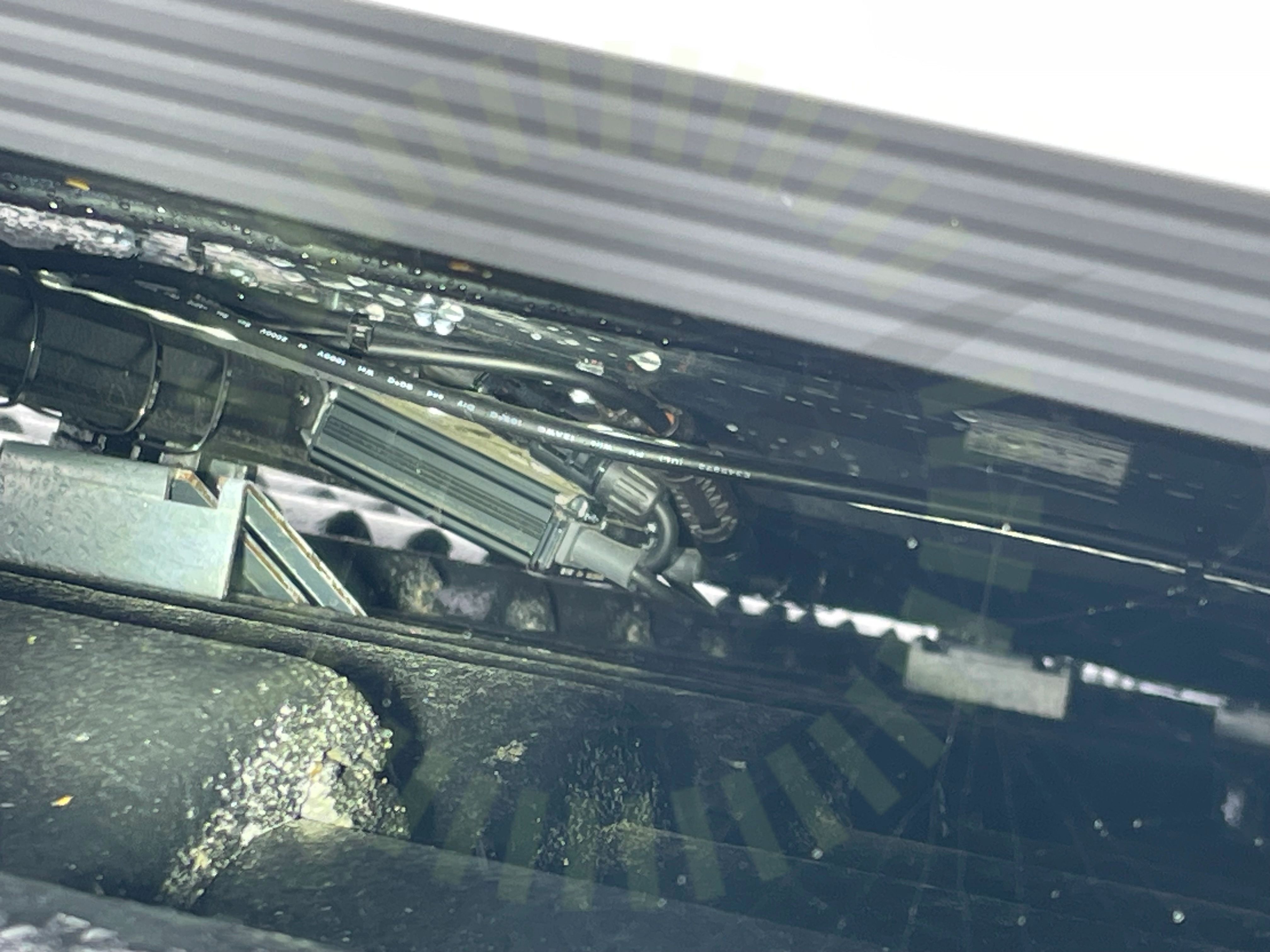

5.1 Föremål mot bakstycke

Inte godkänd

Kontakter trycker mot panelens undersida generellt under samtliga panelfält.

5.2 Kopplingslåda

Inte godkänd

Kablage från paneler är inte lämpligt uppfästa. Kommer med tiden svacka ner.

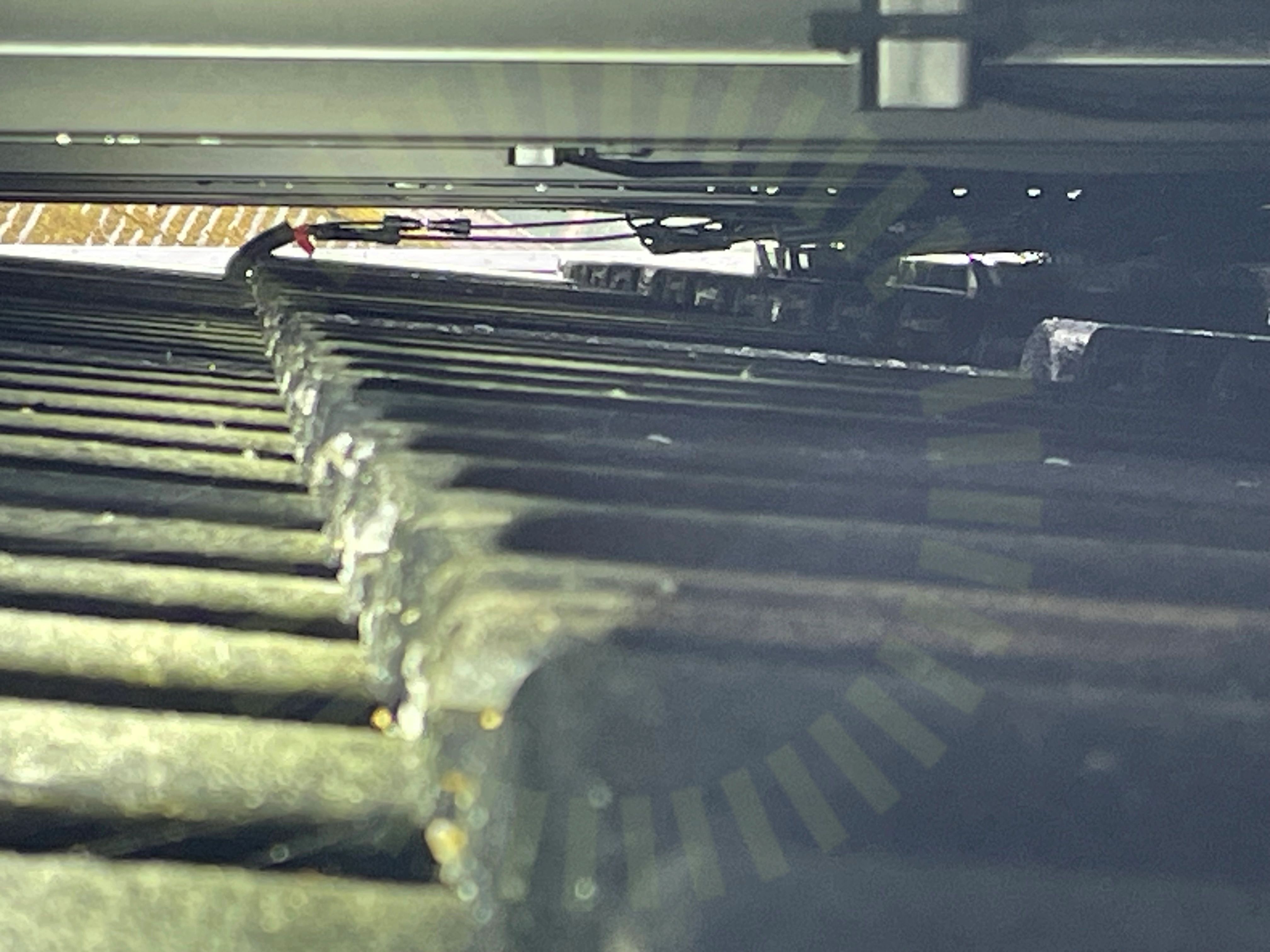

5.3 Stress på kontakter

Inte godkänd

Kablage drar konstant i kontakt och utsätter den för stress.

SS 436 40 00, 712.526

Godkända kontrollpunkter

15/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

2/5

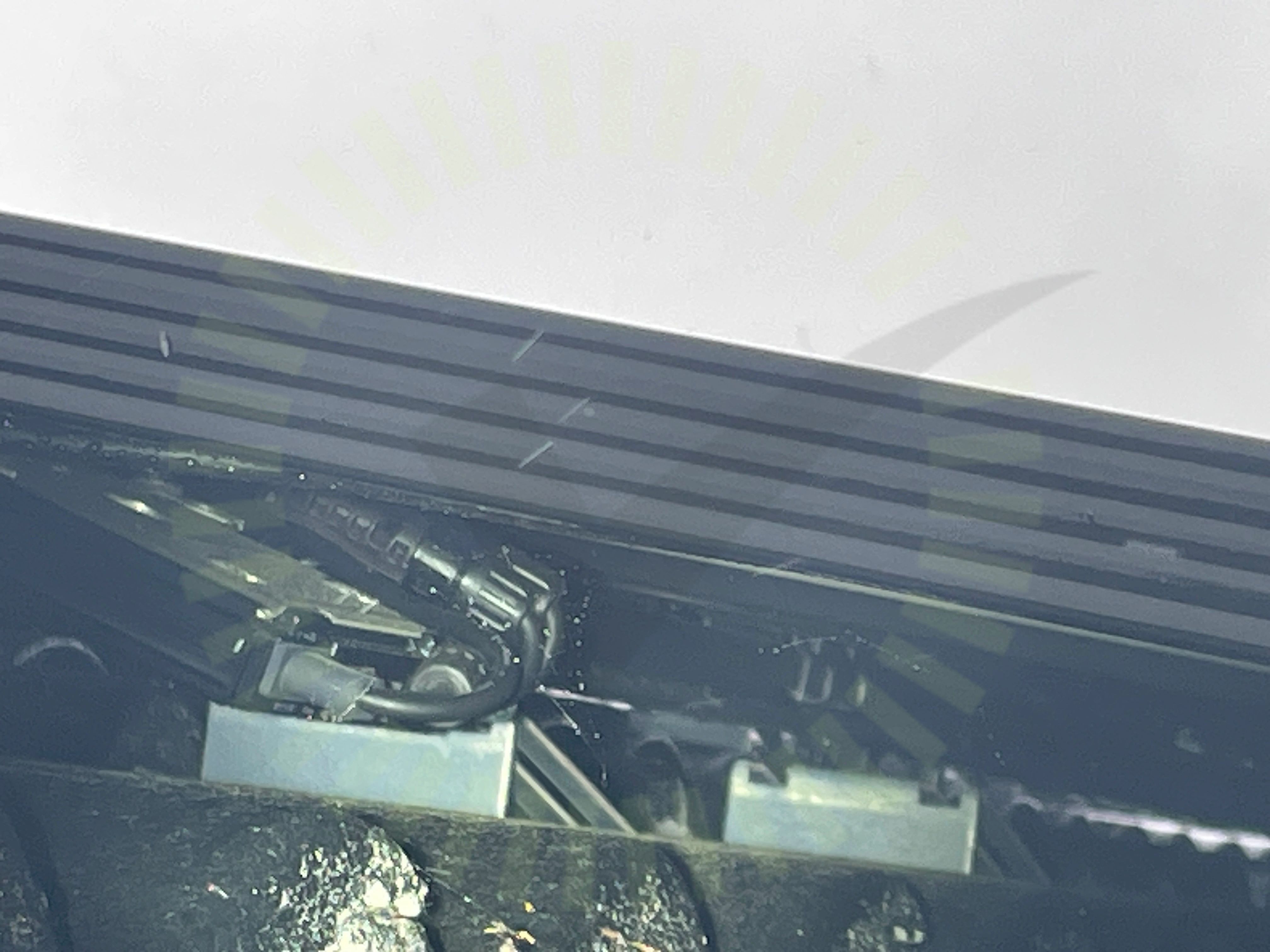

6.1 Dragavlastade

Inte godkänd

Kablage har generellt för skarp böjradie från optimerarnas utgångar.

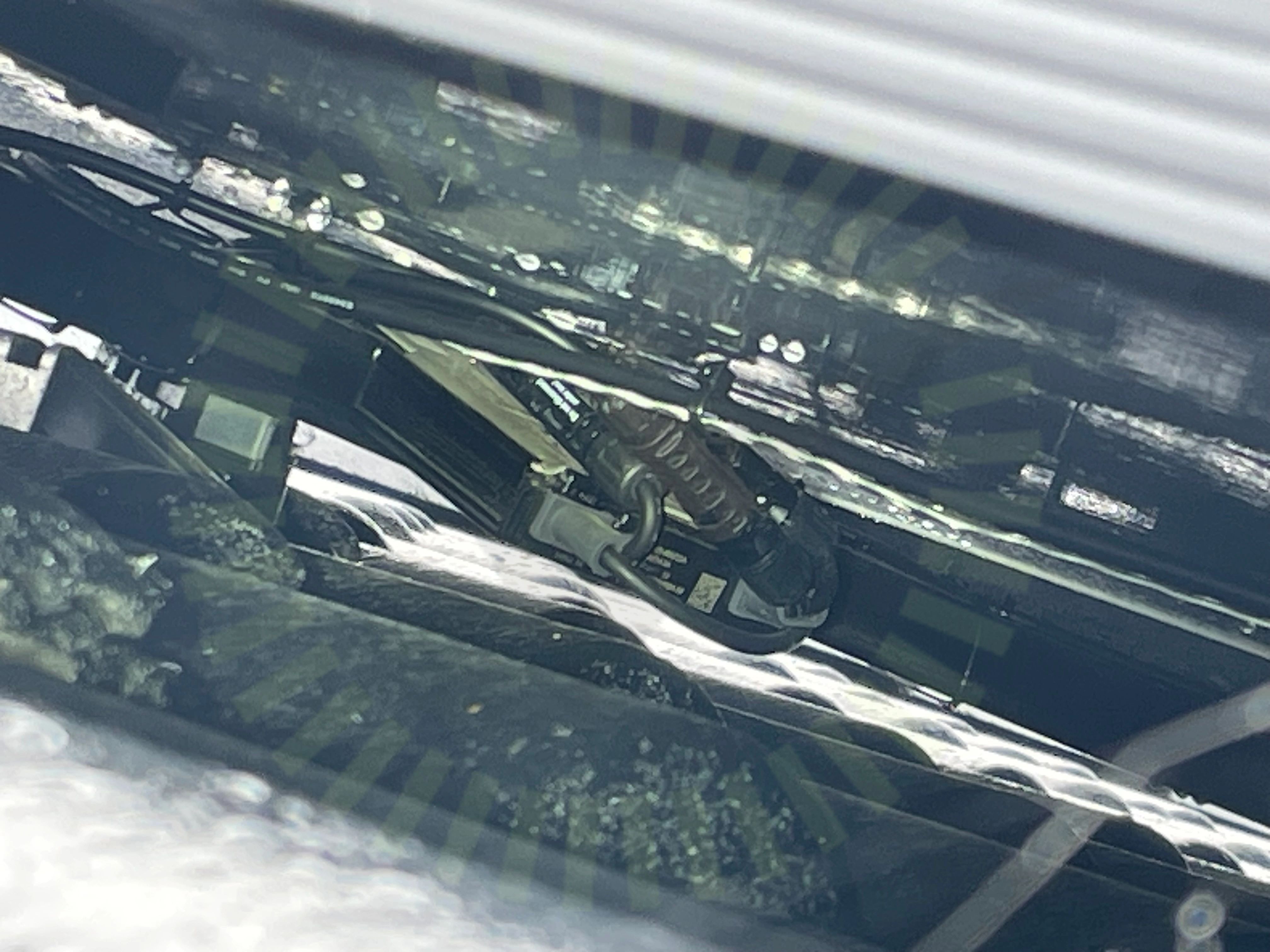

6.2 Fastsäkring av produkt

Inte godkänd

Optimerarna har glidit från sin fästpunkt och är hängandes på flertalet stället under samtliga panelfält.

Tillverkarens anvisningar

Godkända kontrollpunkter

3/5

KompatibilitetKontakterPlacering

Undercentral

Anmärkningar

1/7

7.1 Tillgänglighet

Inte godkänd

Placering av centraler båda i garage och i källare är inte lämpligt placerade. Tillgängligheten är begränsad pga placeringen.

Godkända kontrollpunkter

6/7

BöjradieFemledarsystemInfästningIP-KlassningPEN-ledareSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

6/36

9.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SolarEdge: Clearance guidelines for multiple inverter mounting, Sida 6

9.2 DC Kablage förläggning

Inte godkänd

Kablage saknar uppfästning.

9.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

9.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant mot kavelskydd på flertal ställen. Mindre nötningar redan synliga.

9.5 Markrör

Inte godkänd

Markrör är inte förlagda på korrekt djup.

9.6 Underlag nya centraler

Inte godkänd

Det saknas underlag för nya centraler. Schematisk ritning behövs.

Godkända kontrollpunkter

30/36

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd till havetDC Kablage egenskaperDC Kablage skyddDC Max SpänningDC Max StrömDubbel matningFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringLikspänningskomponenterMax total effektMärkningSkadat kablageSmartmätareStress på kontakterSträngdesignSäkringsdimensionTätningsinsattsVentilationVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens IP klassningVäxelriktarens kontakter
