Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Energy Balance Scandinavia AB

Datum

7 juni 2023

Ort

Rockneby, Kalmar län
Takkrokarnas CC
Säkerhetsavstånd
DC kabel förläggning
81% godkända19% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.08 415-435W
MontagesystemMAPAB: Betongpannor Fäste Dalen med undertak
VäxelriktareSolis: RHI-3P10K-HVES-5G
TillbehörSäkerhetsbrytare AC
Energy Balance Scandinavia AB

Installerad av Energy Balance Scandinavia AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, MAPAB: Betongpannor Fäste Dalen med undertak

Anmärkningar

11/23
Höjdjustering

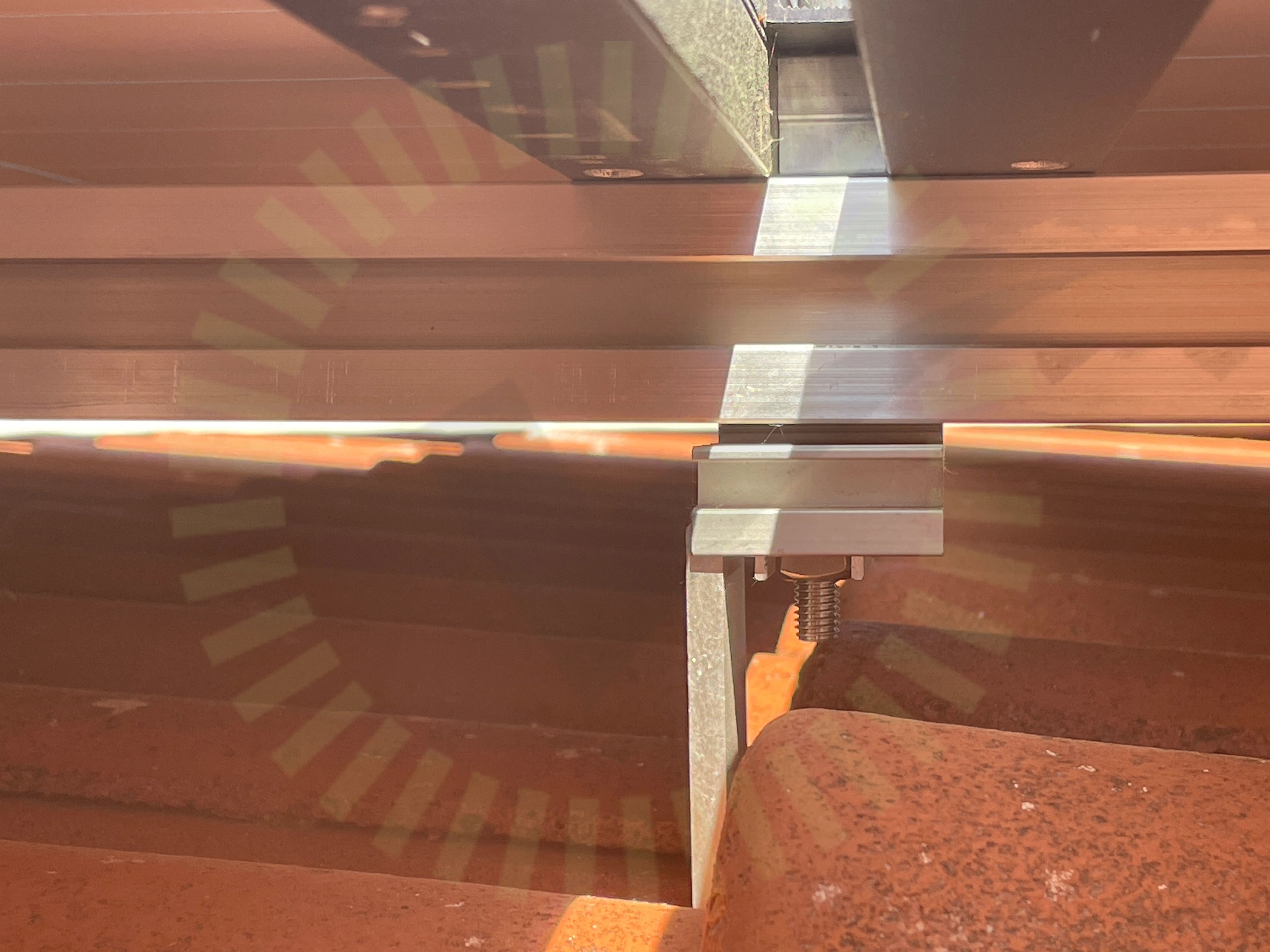

3.1 Höjdjustering

Inte godkänd

Skena ligger ej an mot adaptern på flertal ställen. Tillverkaren anvisar shimsning med rostfria brickor.

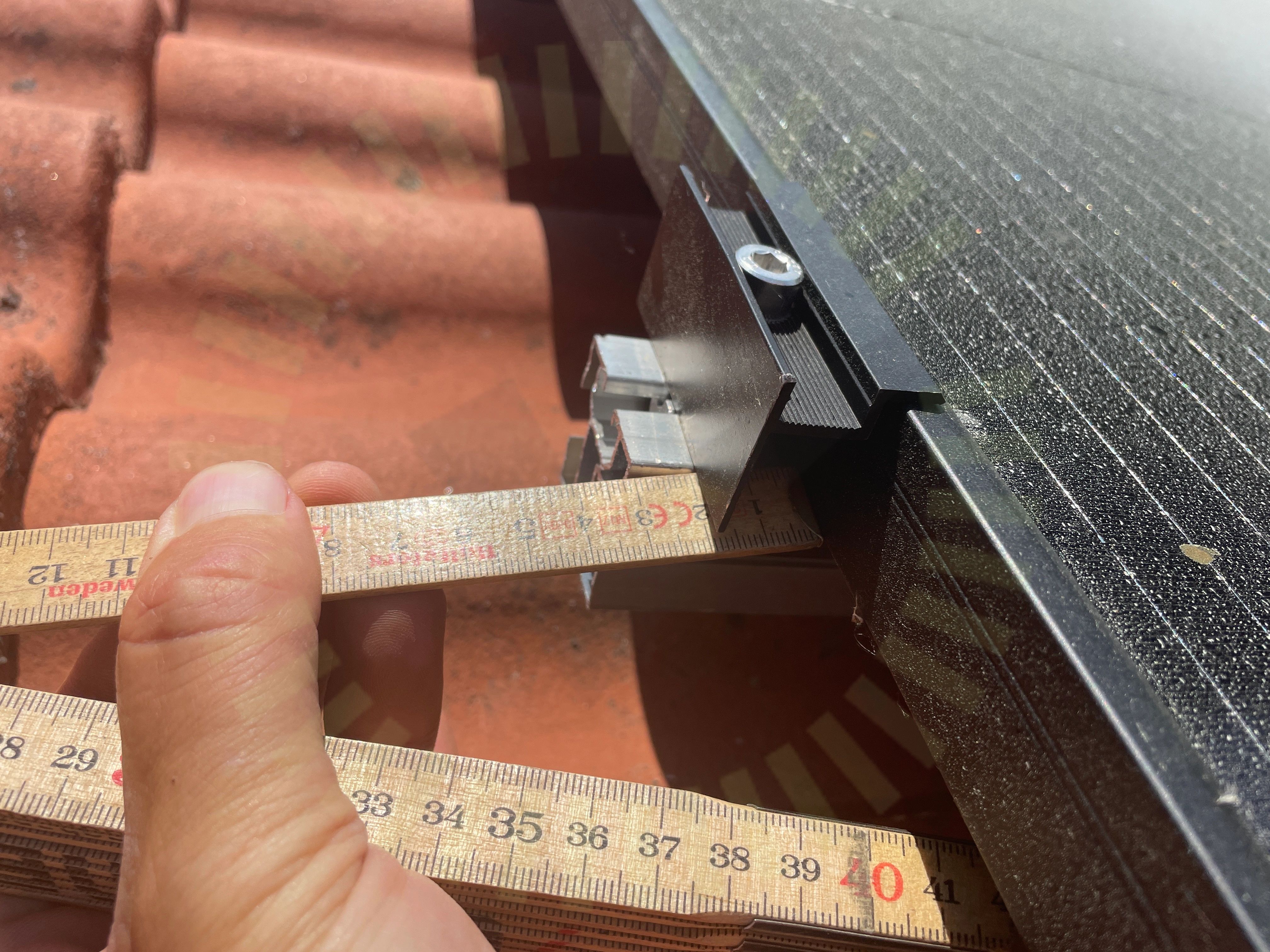

Skenans utstick för klämma

3.2 Skenans utstick för klämma

Inte godkänd

Skenans utstick utanför panelen stämmer ej med tillverkarens anvisning

Montageanvisning - Betongtakpannor Fäste Dalen, V-230320
Skenornas överhäng

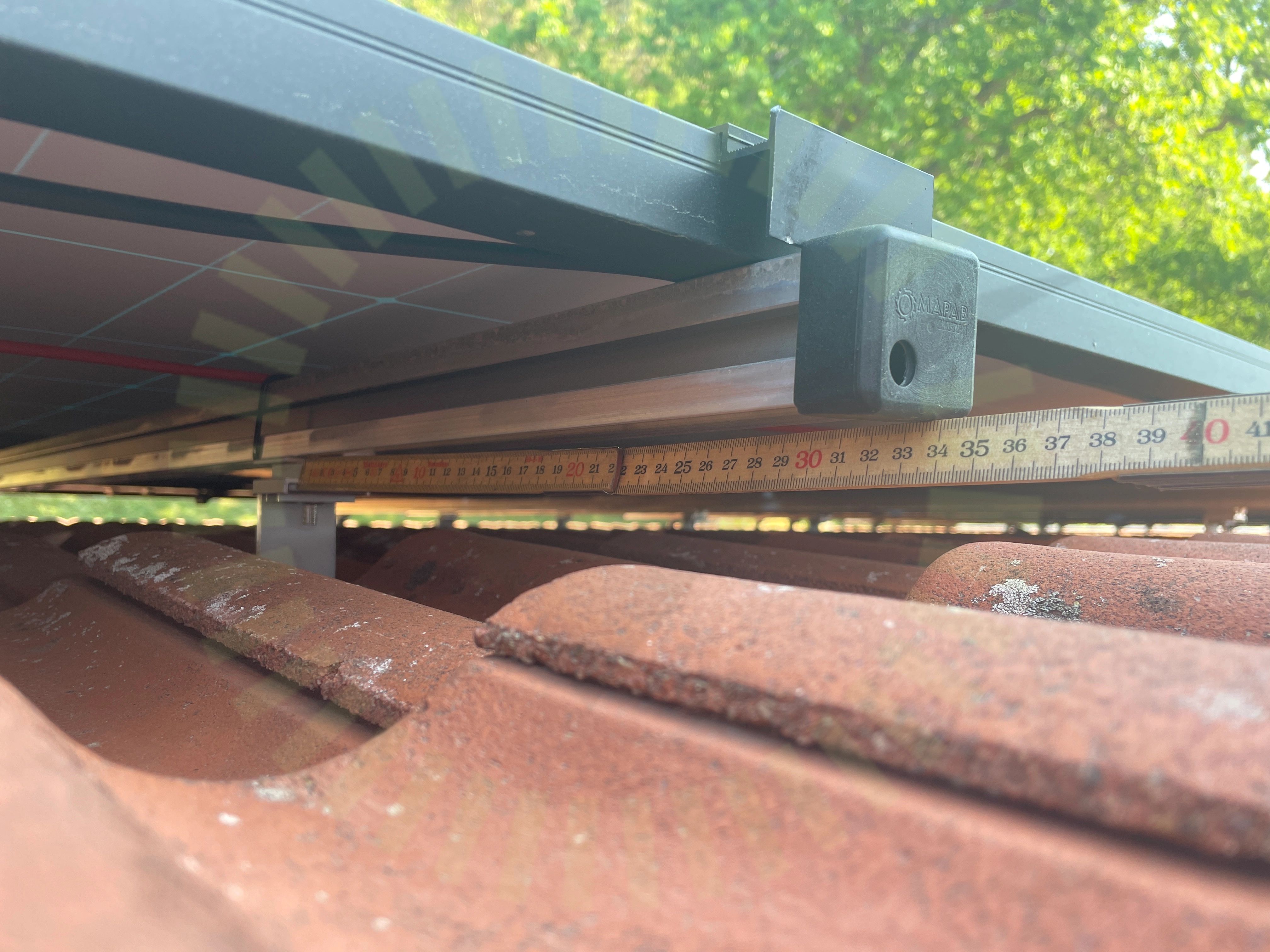

3.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästning är längre än tillåtet.

Montageanvisning - Betongtakpannor Fäste Dalen, V-230320

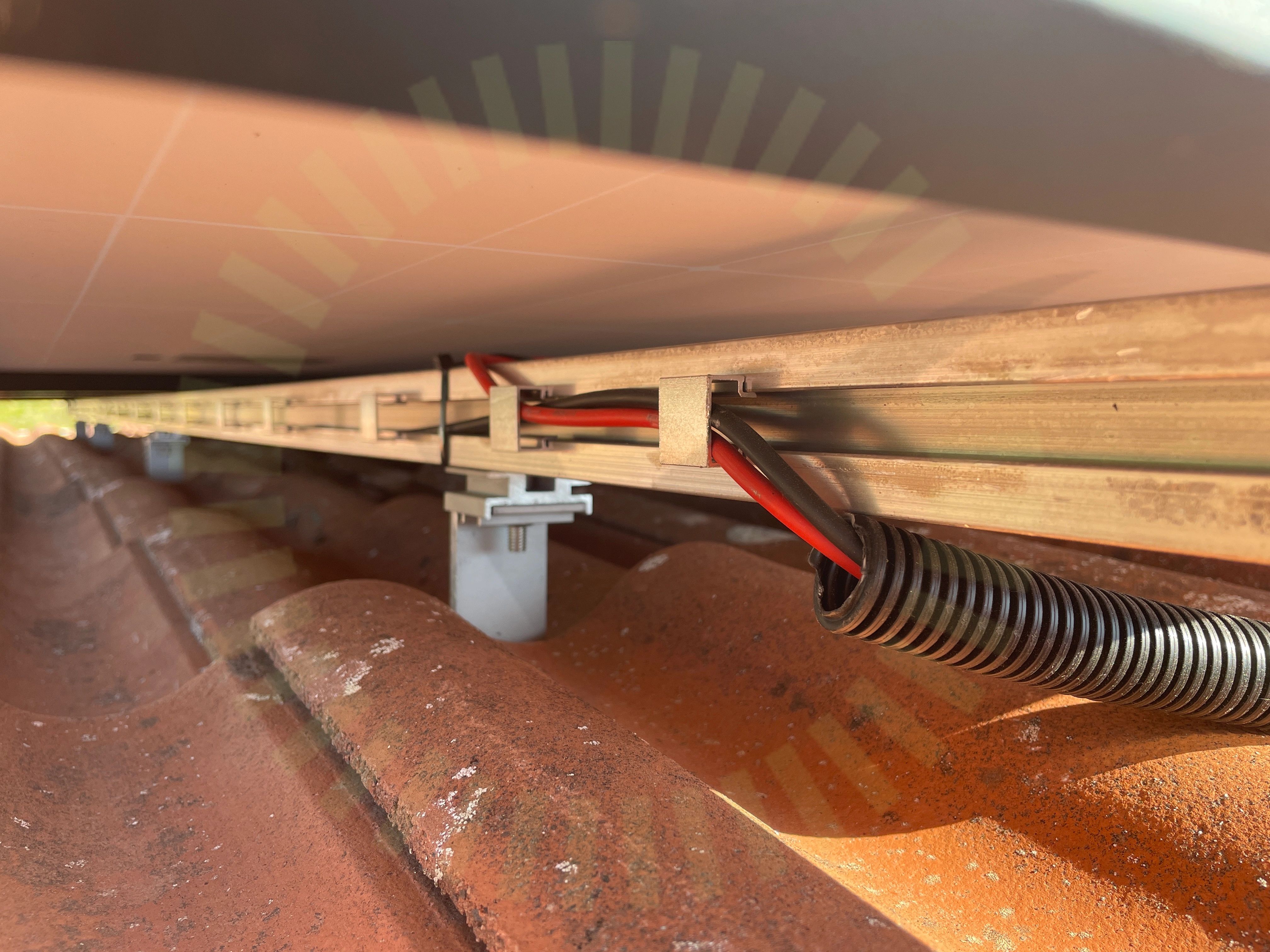

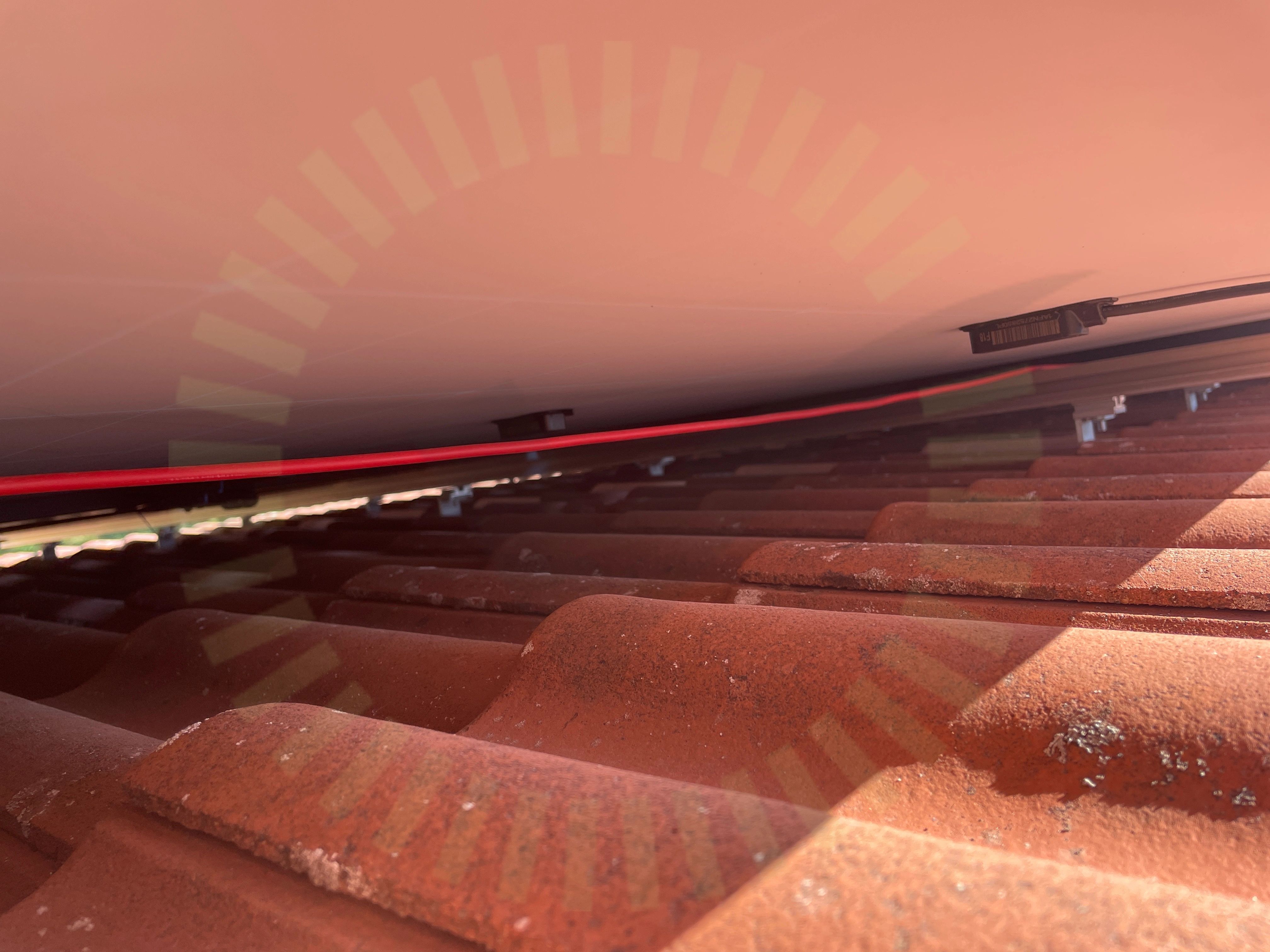

DC kabel förläggning

3.4 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant. Mekaniskt skydd saknas.

Kabeluppfästning

3.5 Kabeluppfästning

Inte godkänd

Där kablage inte har stöd utefter hela sin längd ska infästning ske så att kabeln ej stressas. Rekomenderat avstånd ca 30 cm. Uppmätt 120 cm

SS 436 40 00 (712.521.101 och 522.8.4)

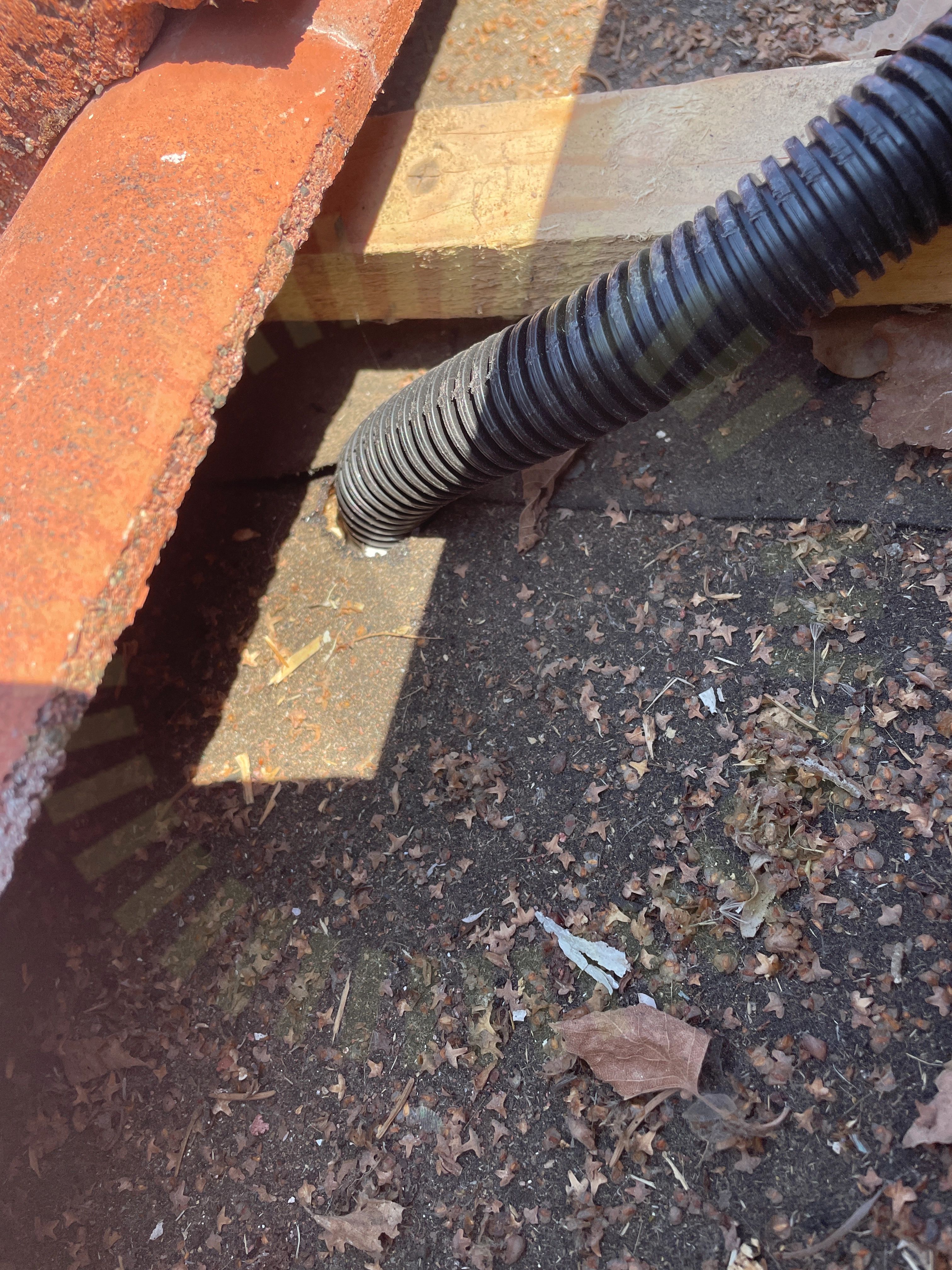

Takgenomföring

3.6 Takgenomföring

Inte godkänd

Takgenomföring är inte tät

AMA HUS 21 JSB.62
Kabeldragning mellan takytor

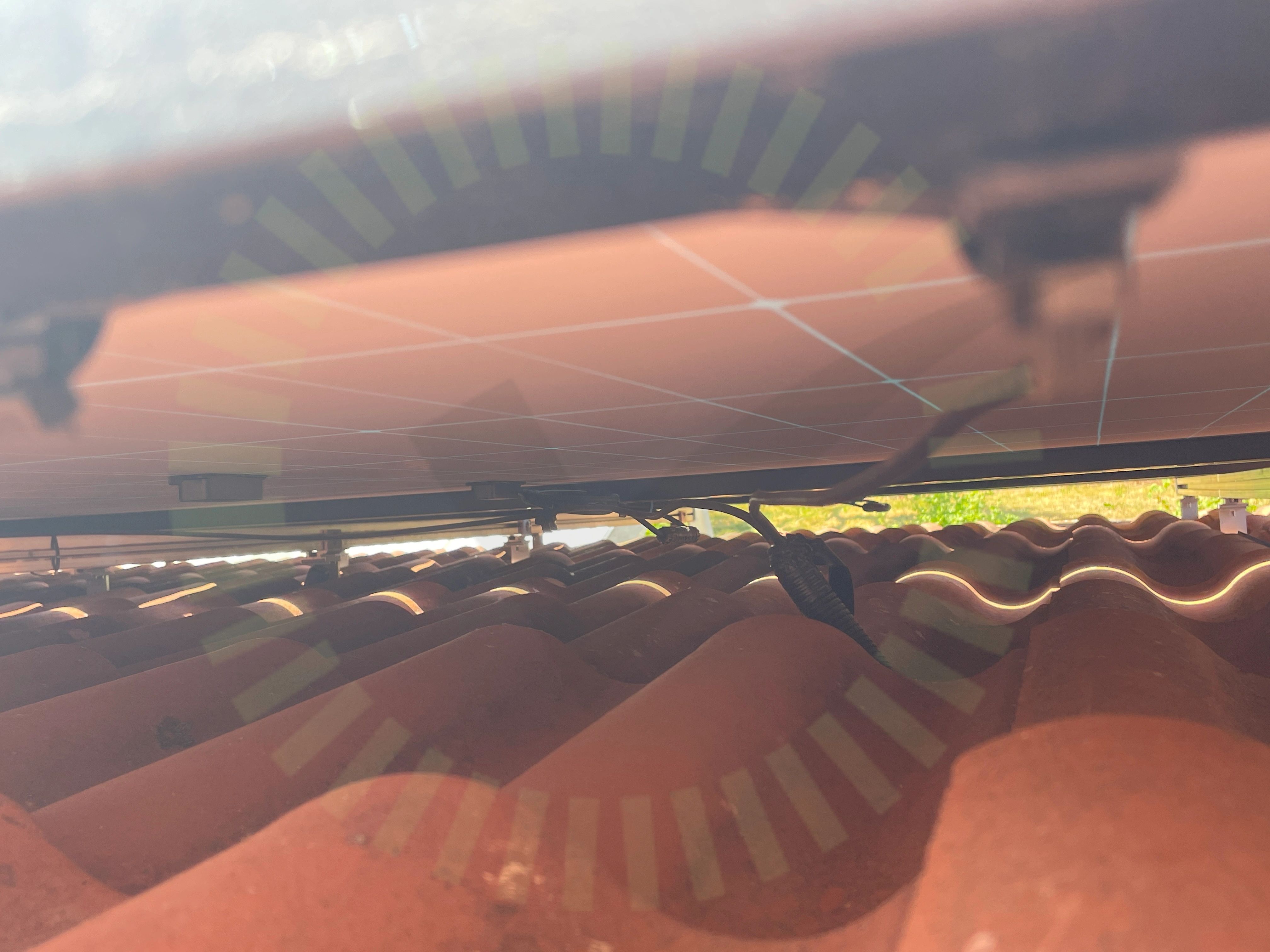

3.7 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad och kan påverkas av snö och is.

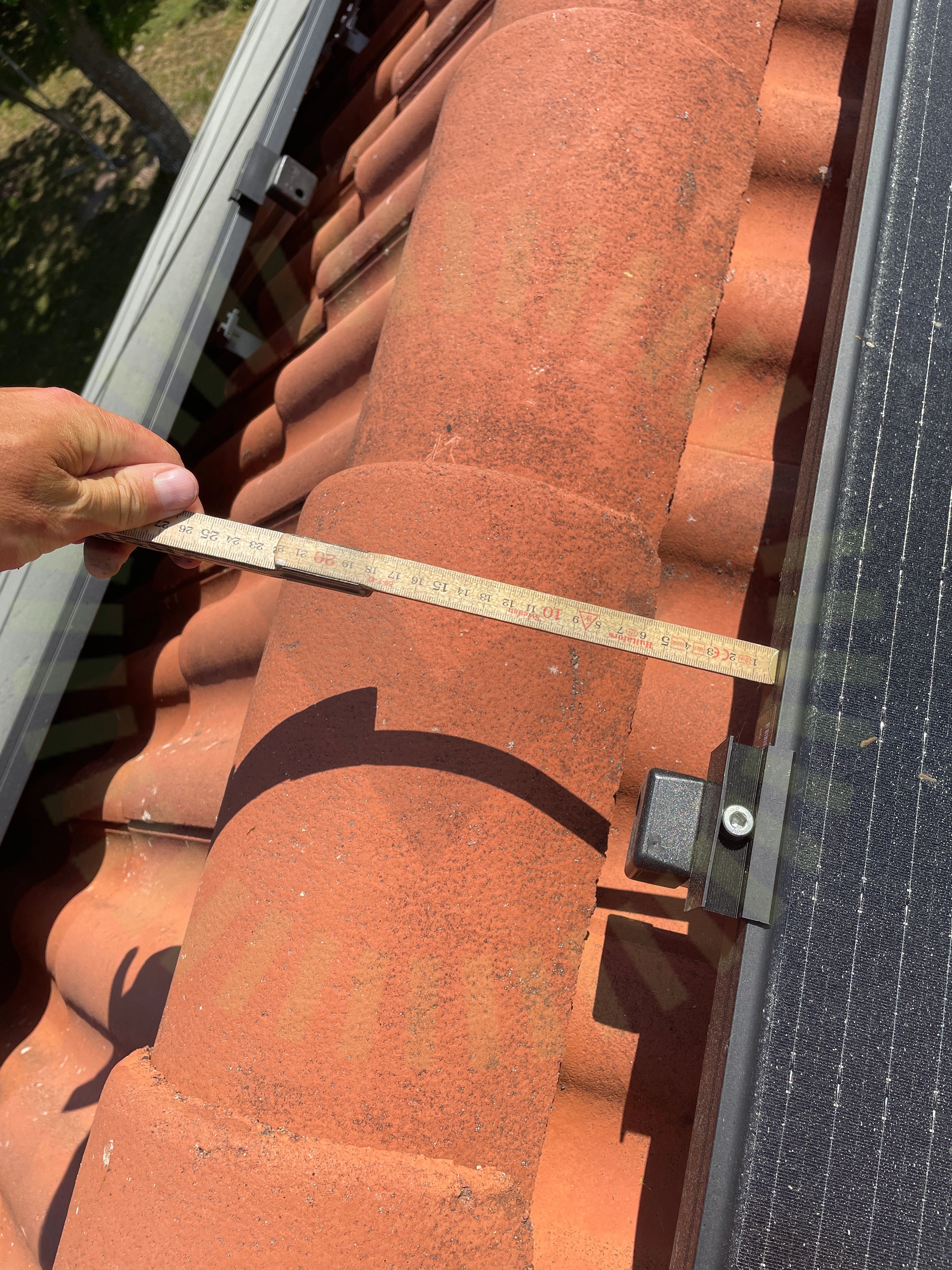

Säkerhetsavstånd

3.8 Säkerhetsavstånd

Inte godkänd

Panelerna är monterade för nära takets kant.

Montageanvisning - Betongtakpannor Fäste Dalen, V-230320

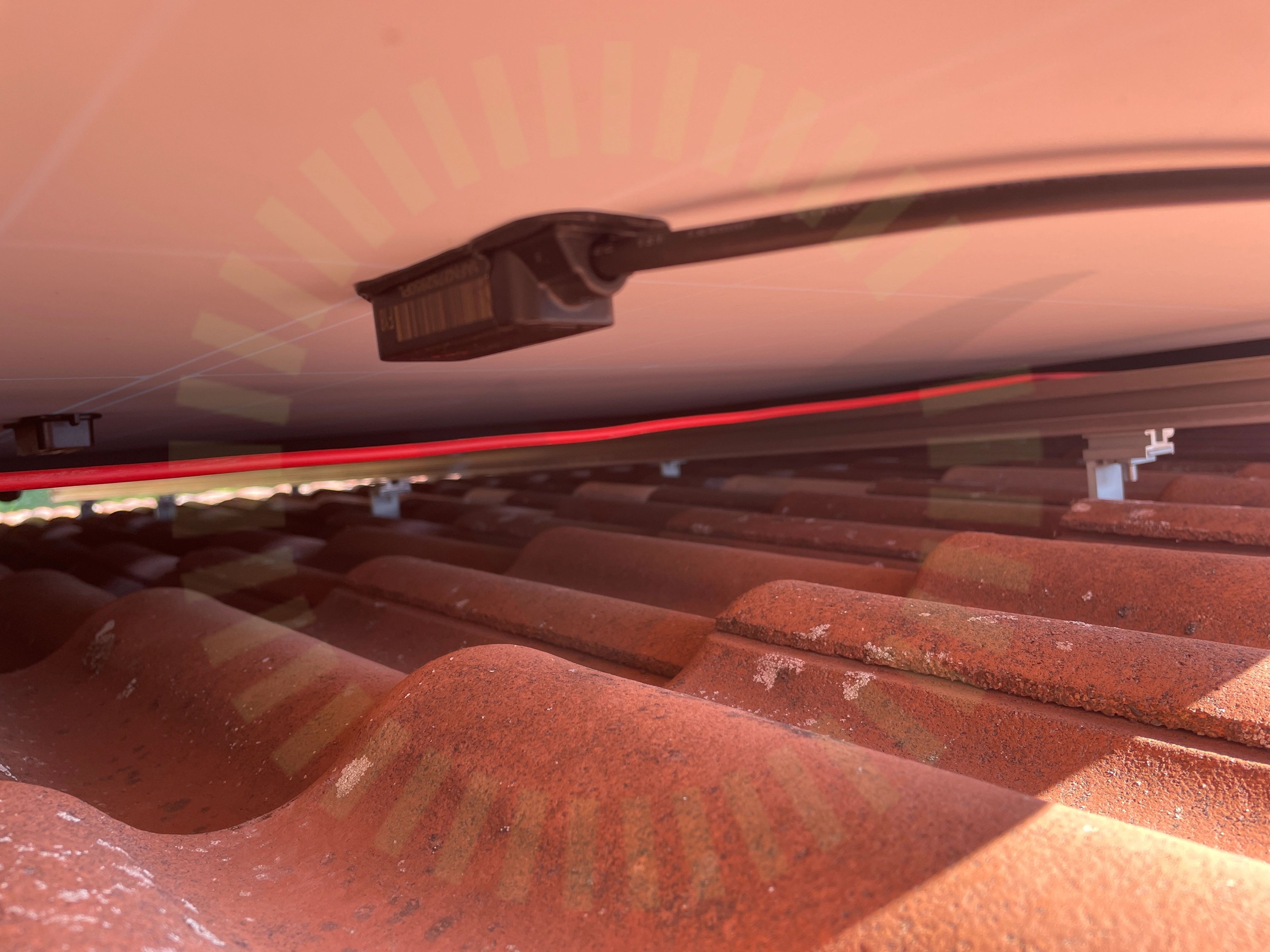

Takkrokarnas CC

3.9 Takkrokarnas CC

Inte godkänd

Infästningarnas avstånd till varandra överstiger max avståndet i lastberäkningen, 740 mm. Uppmätt 100 cm

Snö- och vindlastberäkning
Väderbeständigt material

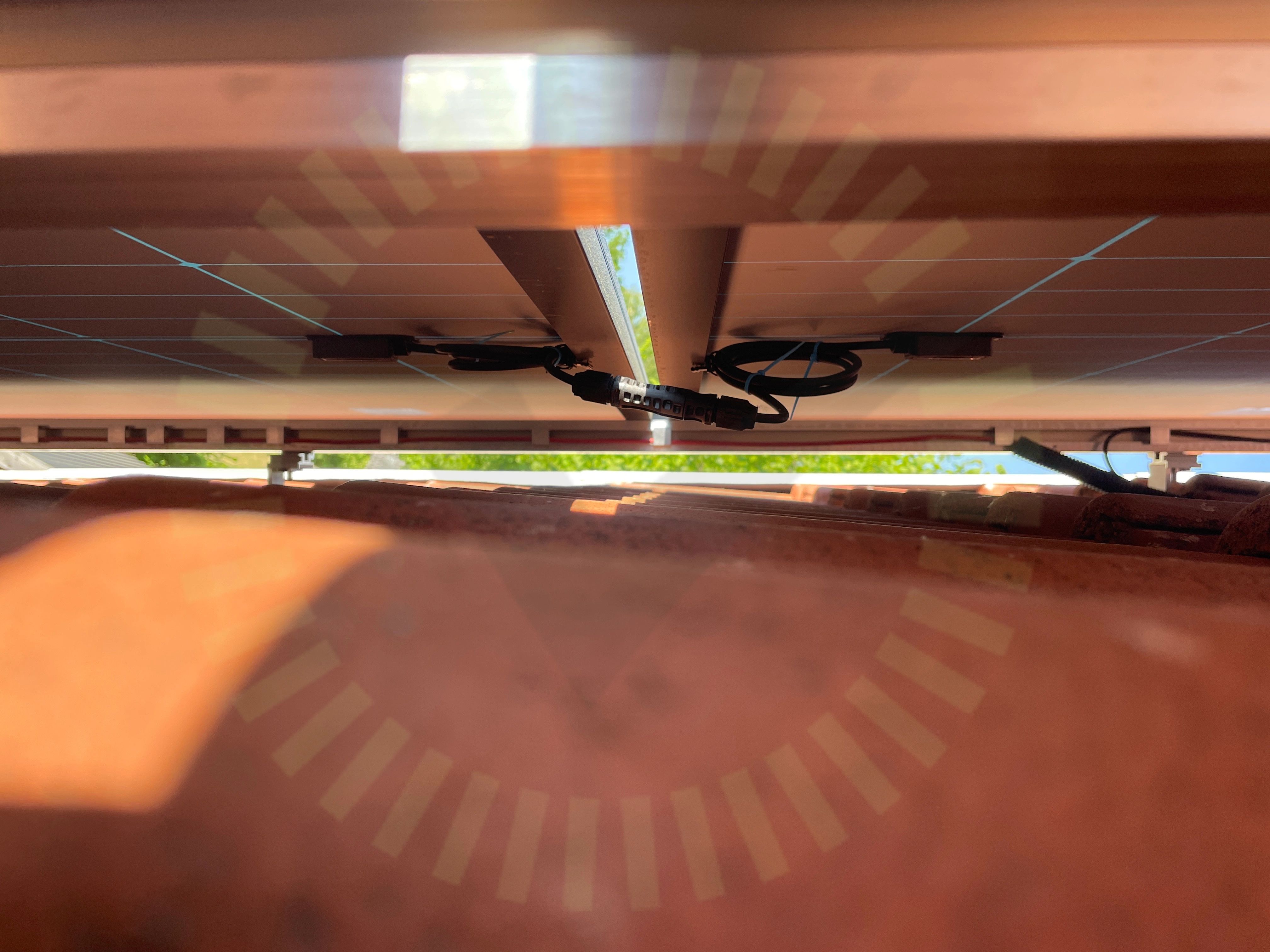

3.10 Väderbeständigt material

Inte godkänd

Transportbuntband sitter kvar. Kompletterat med UV-beständiga men de kommer trilla av och kablar kommer inte längre sitta kvar som de gör nu.

SS 436 40 00 (522.11)

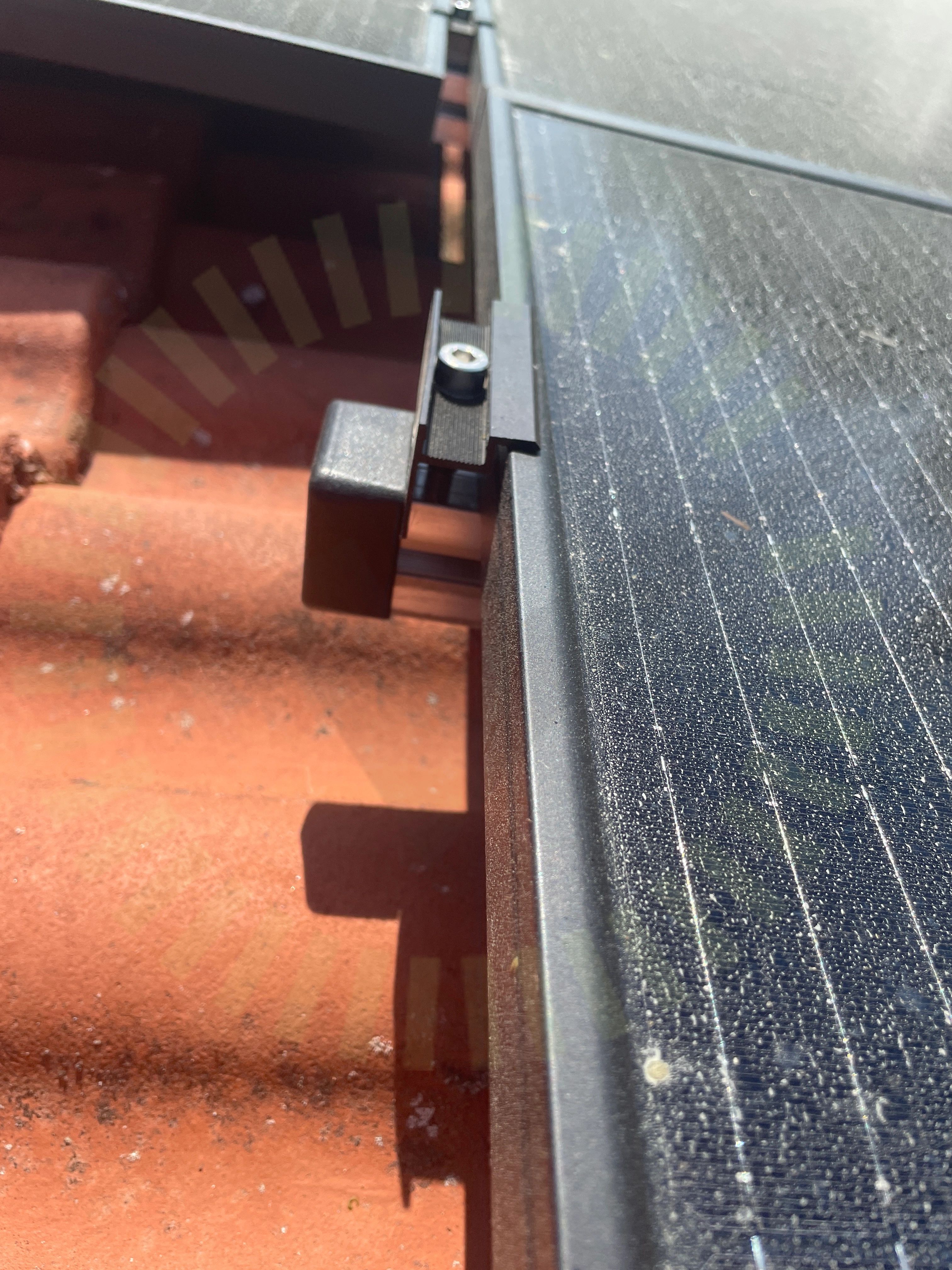

Ändklämmor

3.11 Ändklämmor

Inte godkänd

Ändklämmor ligger inte an mot panelramen då de sannolikt har dragits med för högt moment.

Montageanvisning - Betongtakpannor Fäste Dalen, V-230320

Godkända kontrollpunkter

12/23
Använd skruv för klämmaFrämmande materialFöremål mellan skena och panelramMittklämmorPanelramens höjdRåspontsinfästningSkadorSkenornas infästningSnö- och VindlastberäkningTermisk brytpunkt skenorUnderbyggnadUnderliggande takpanna

Tak 1, Trina: TSM-DE09R.08 415-435W

Anmärkningar

2/12
Skugga

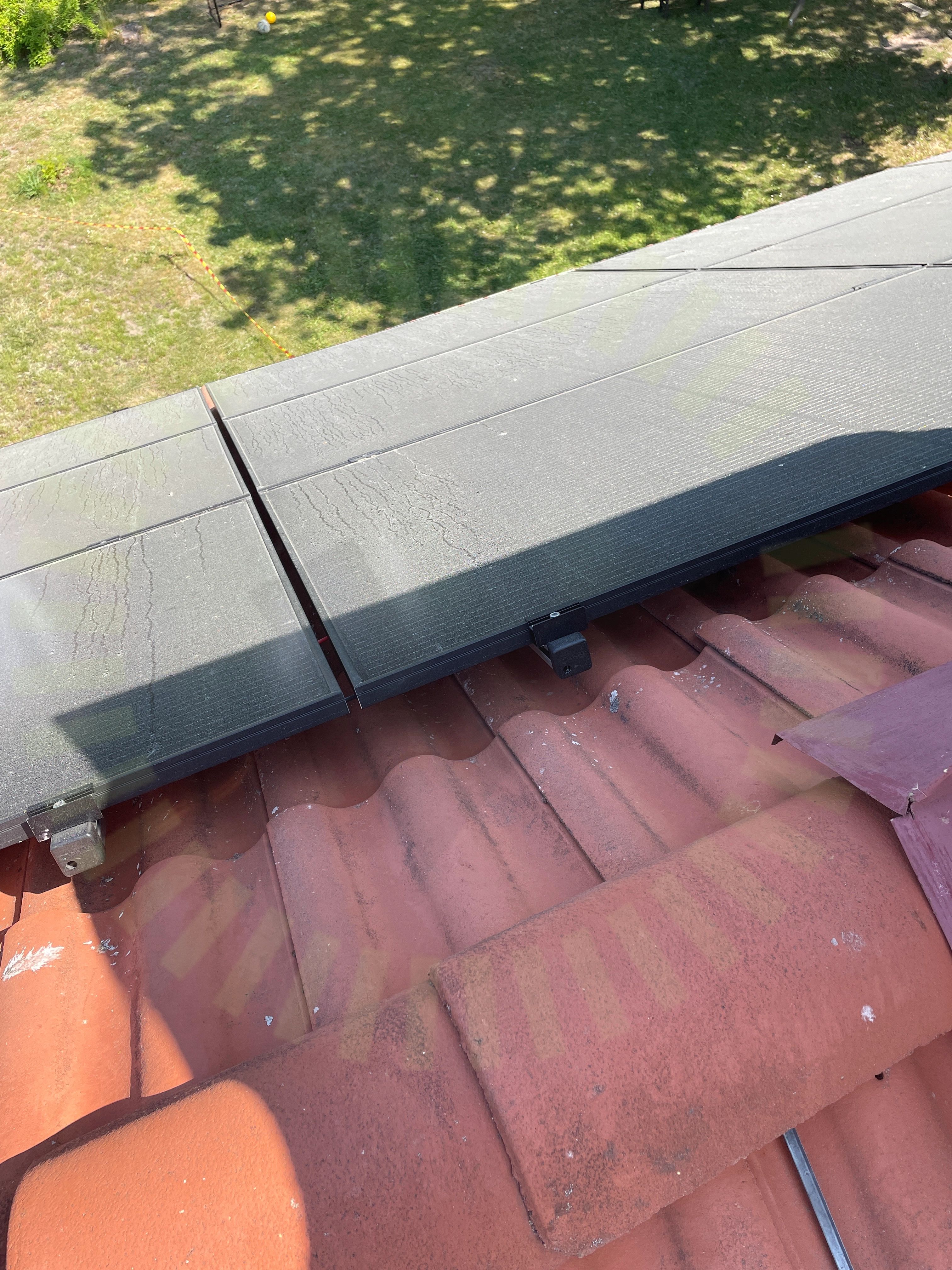

4.1 Skugga

Rekommendation

Hårda skuggor ska undvikas då det kan skada paneler på sikt.

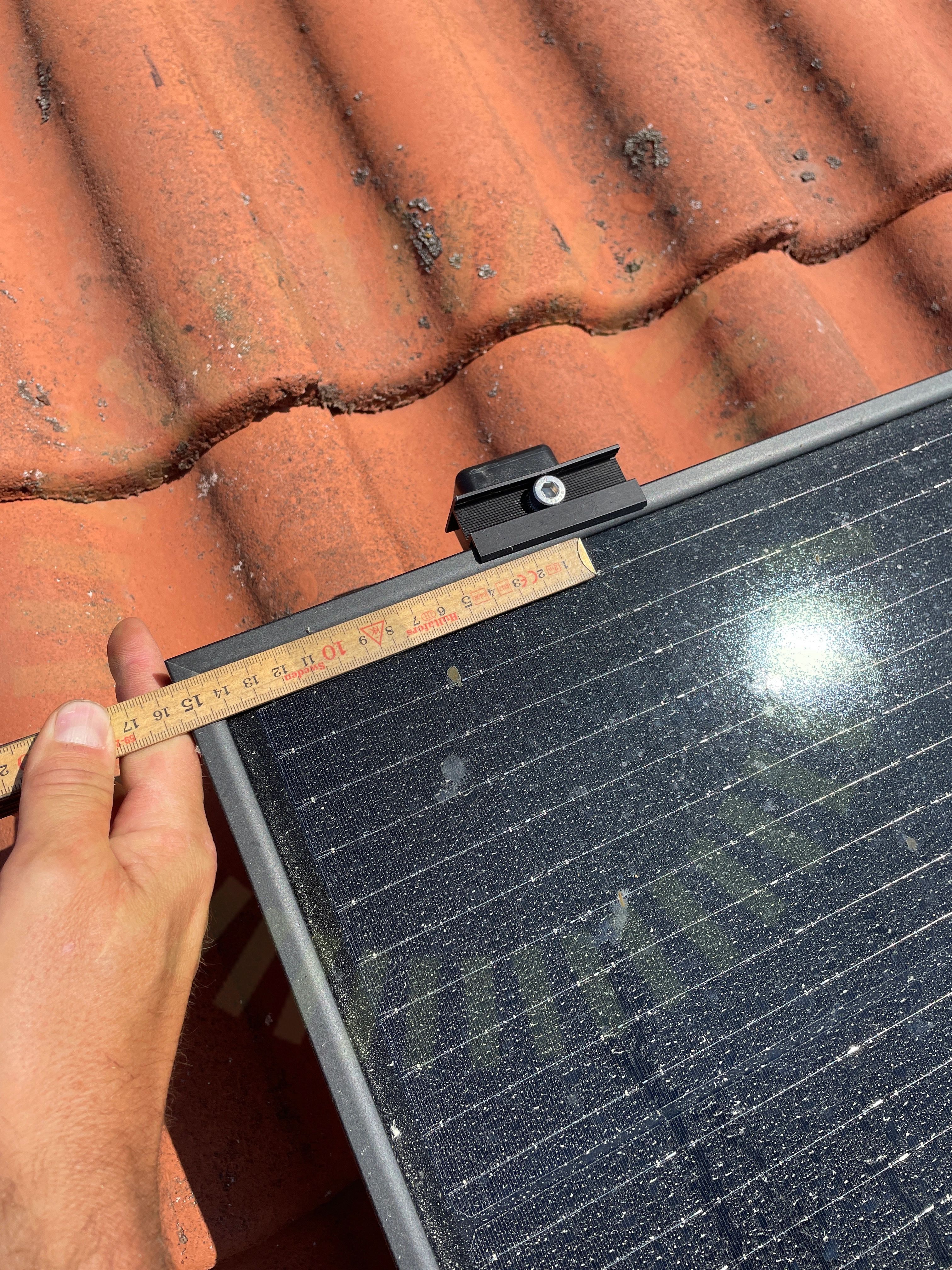

Klämmornas placering

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18 och 20.

Godkända kontrollpunkter

10/12
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSpänningar i ramSträngförläggning

Varselmärkning

Anmärkningar

2/5
Informering av solceller

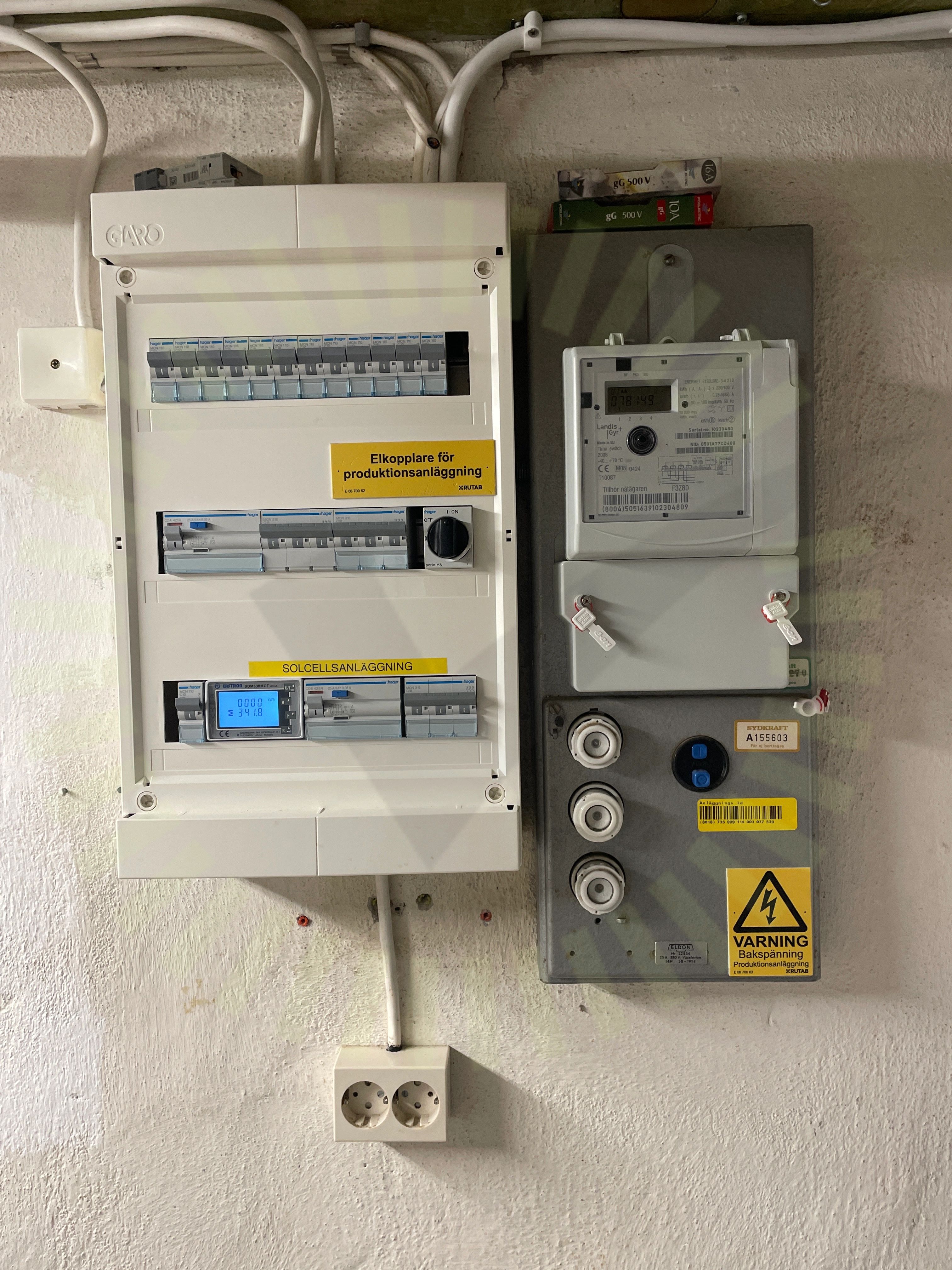

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)
Varning för likspänning

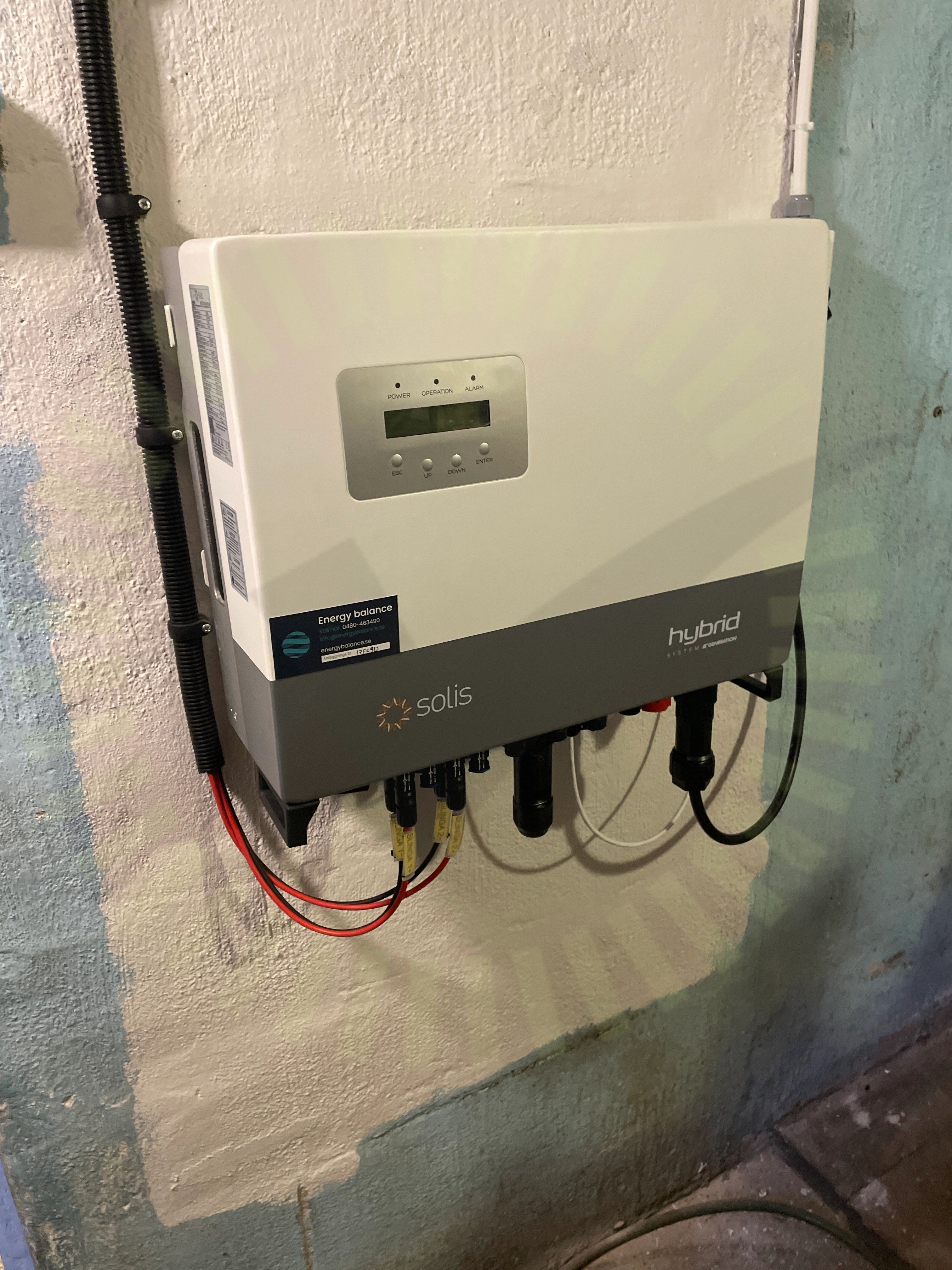

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/36

6.1 Förskruvning

Inte godkänd

Förskruvningen håller ej fast AC kabeln

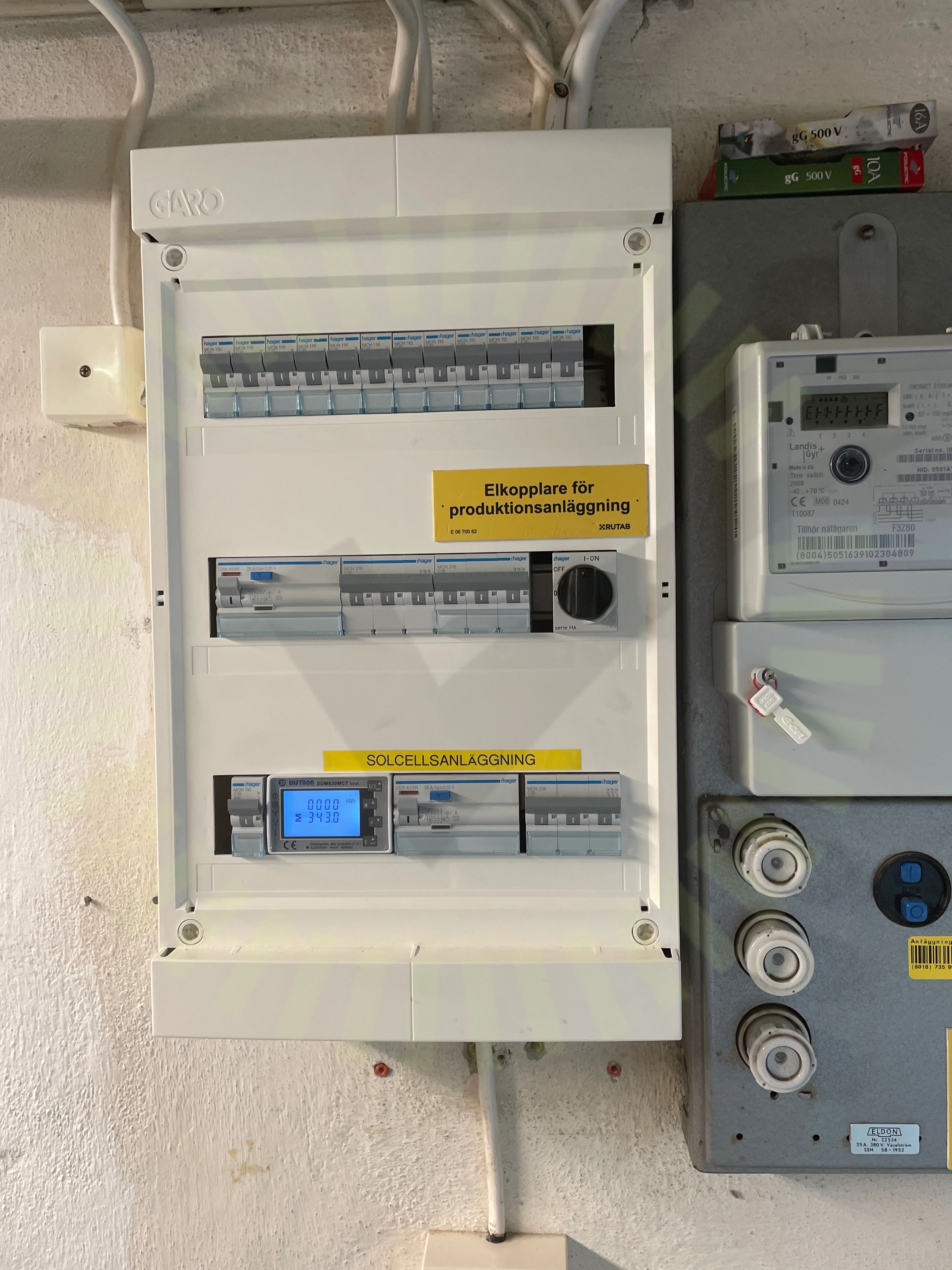

Beröringsskydd

6.2 Beröringsskydd

Inte godkänd

Beröringsskydd ej tillfredsställande utfört. Saknas täcklock.

SS 436 40 00 (412.2.2.1)
Märkning

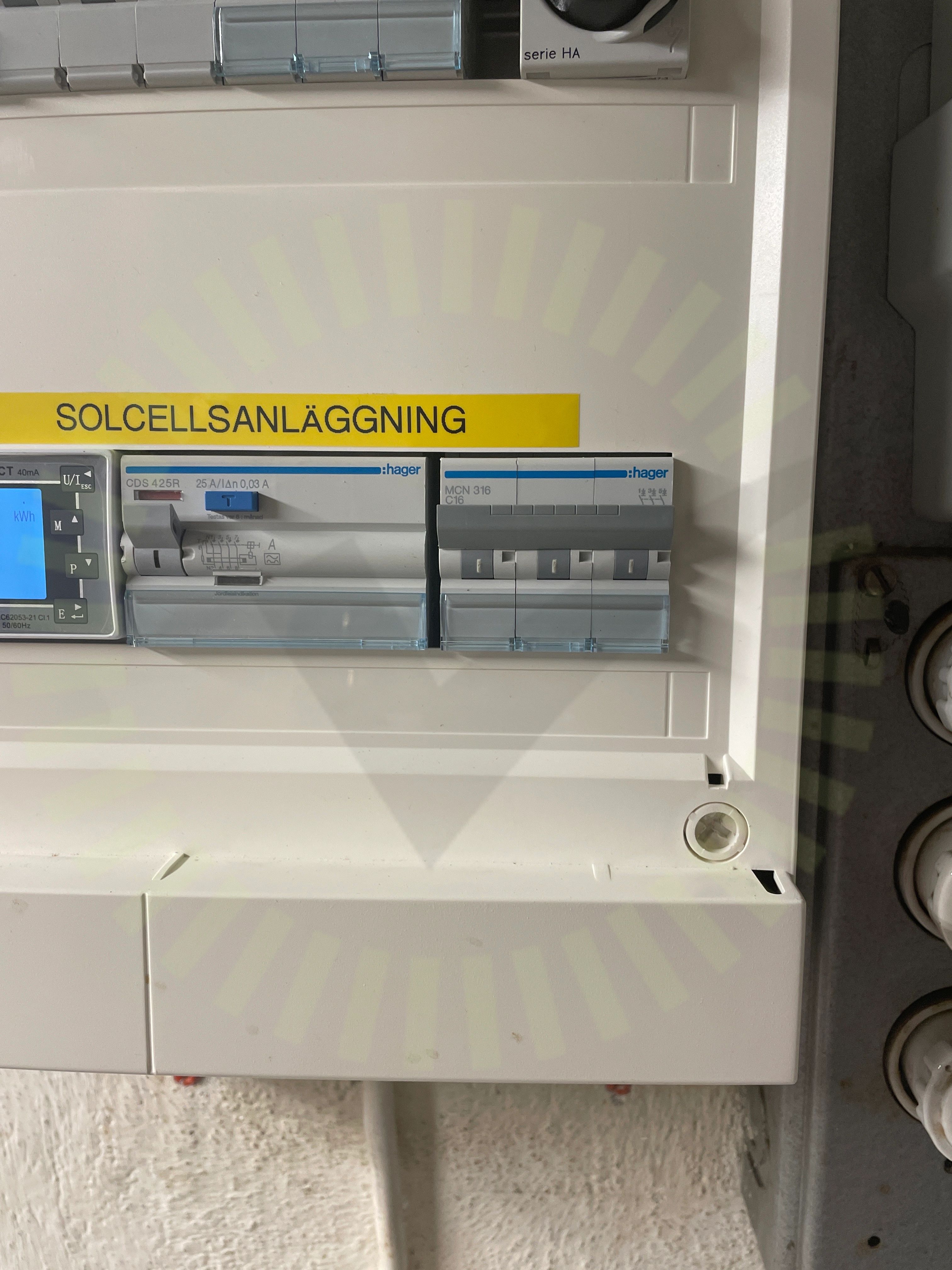

6.3 Märkning

Inte godkänd

Märkning saknas.

Godkända kontrollpunkter

33/36
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterPlaceringSkadat kablageSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
