Besiktningsrapport

9.5

Installation genom

Nova Solar

Datum

27 december 2023

Ort

Torslanda, Västra Götalands län

Kabeluppfästning

AC anslutning växelriktare

Ändklämmor

+ 3

93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HTB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HTB

Godkända kontrollpunkter

16/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslåda böjradieMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

3/25

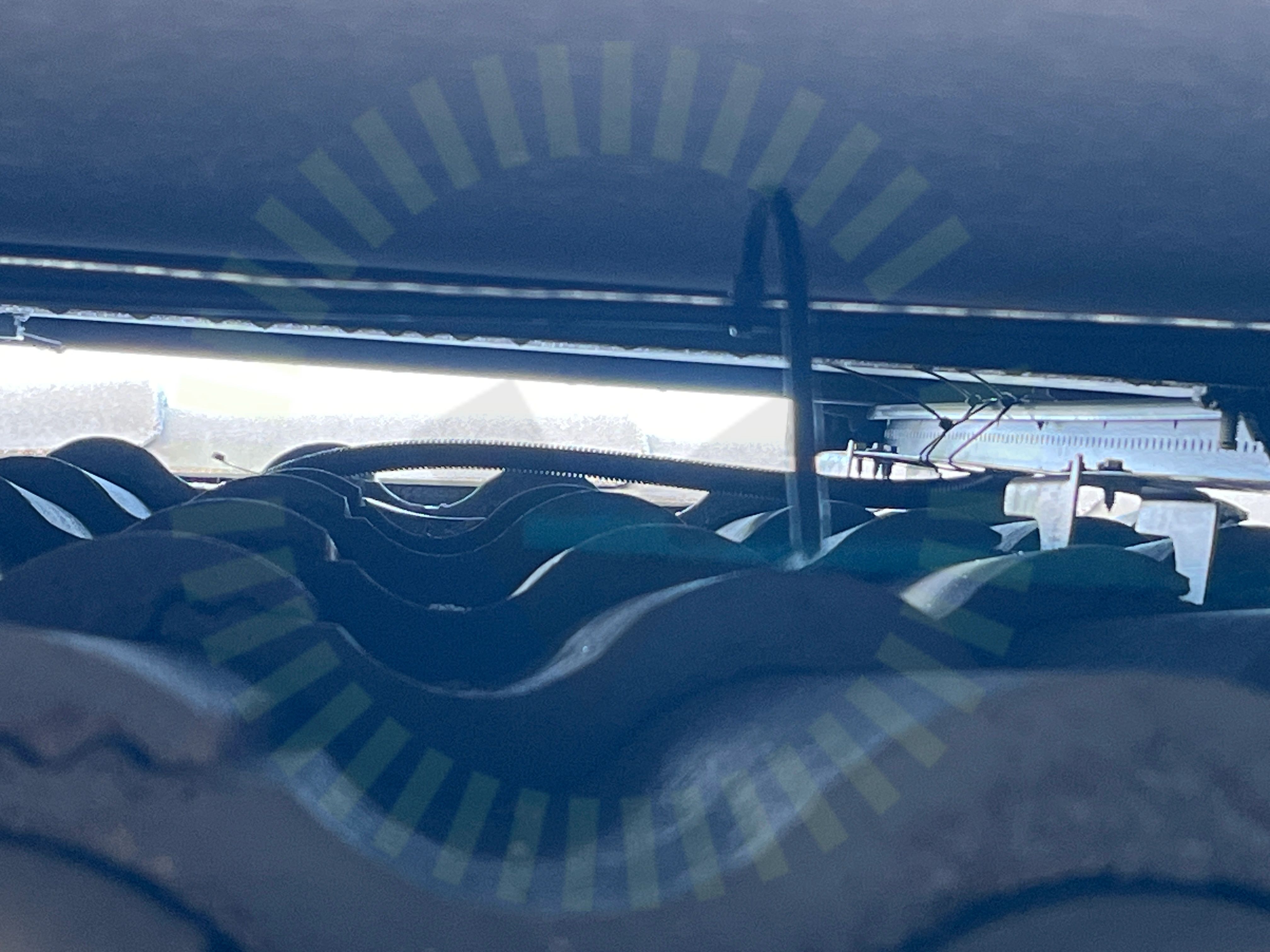

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

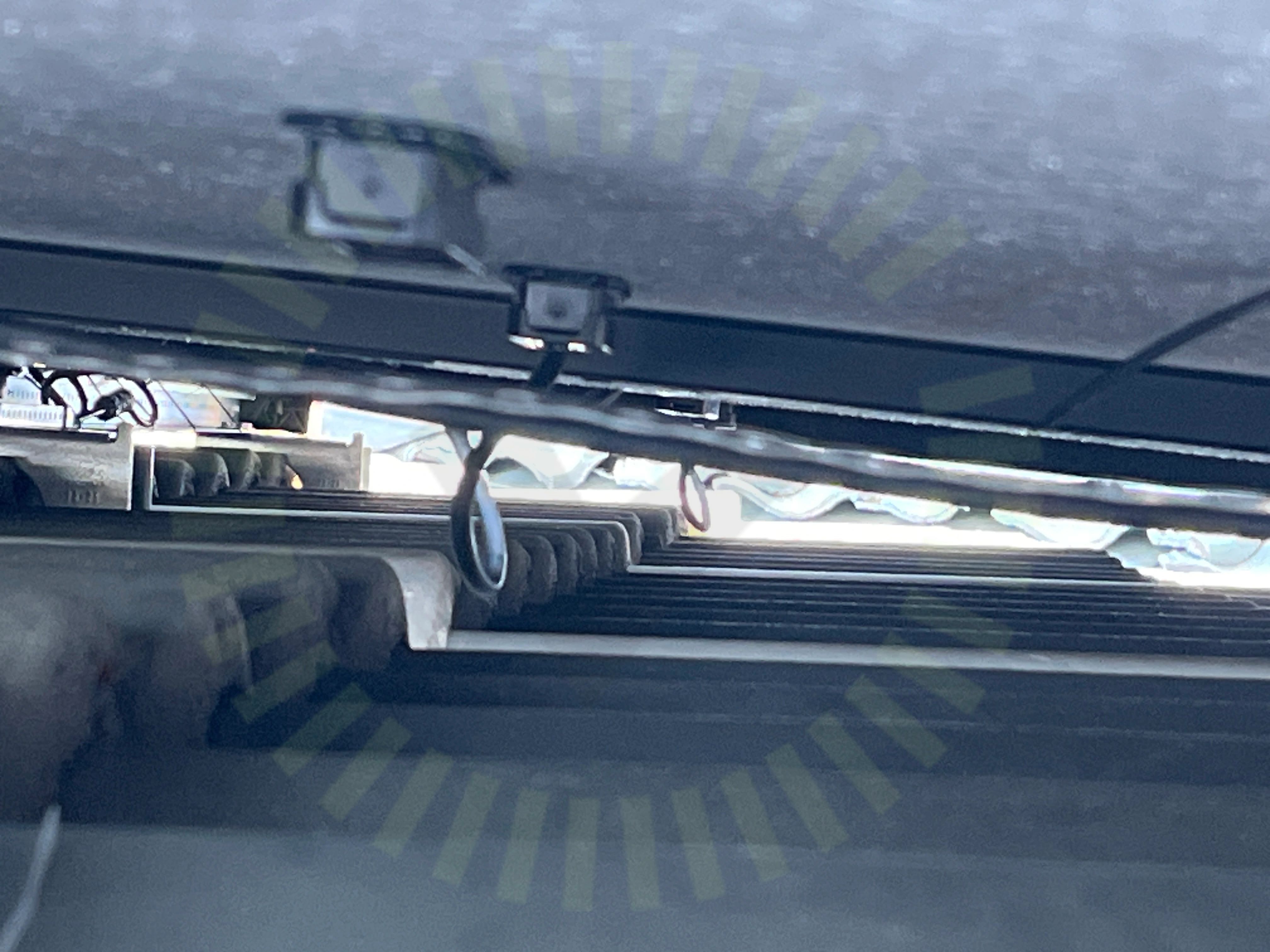

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

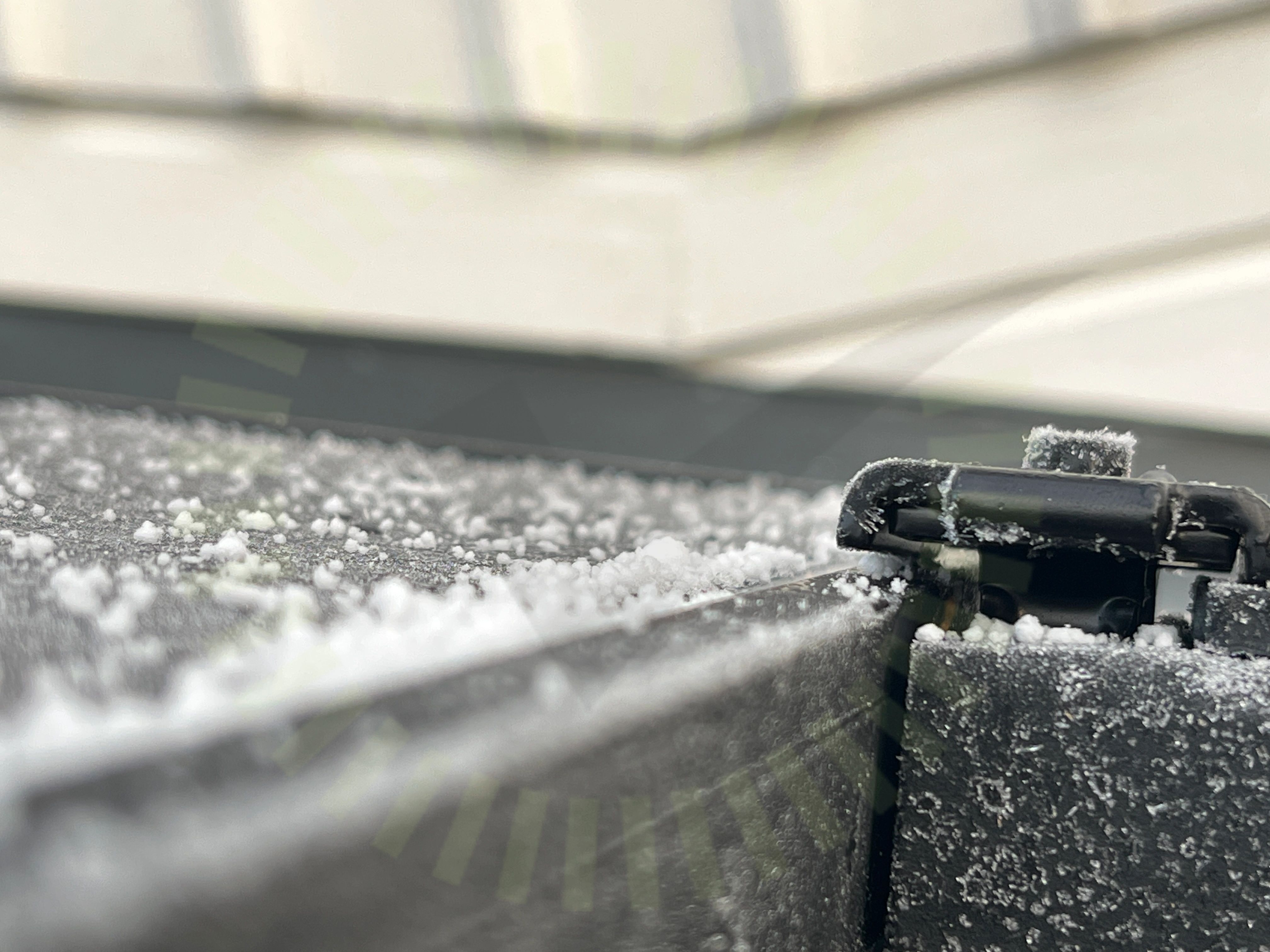

4.3 Ändklämmor

Inte godkänd

Ändklämma ligger bara emot på ena sidan och andra sidan svävar i luften.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

Godkända kontrollpunkter

22/25

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorRåspont- och läktinfästningRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt material

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/36

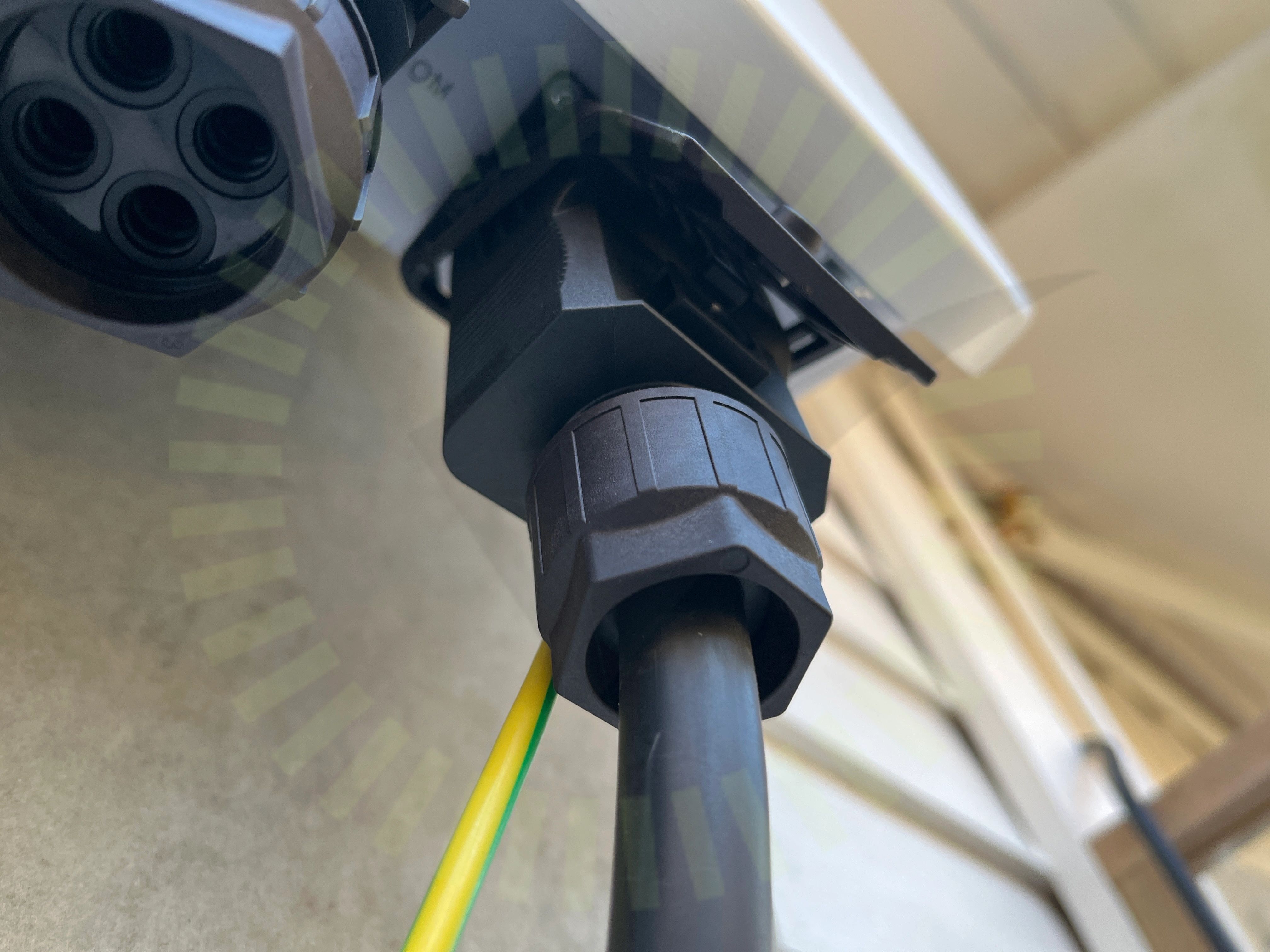

7.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

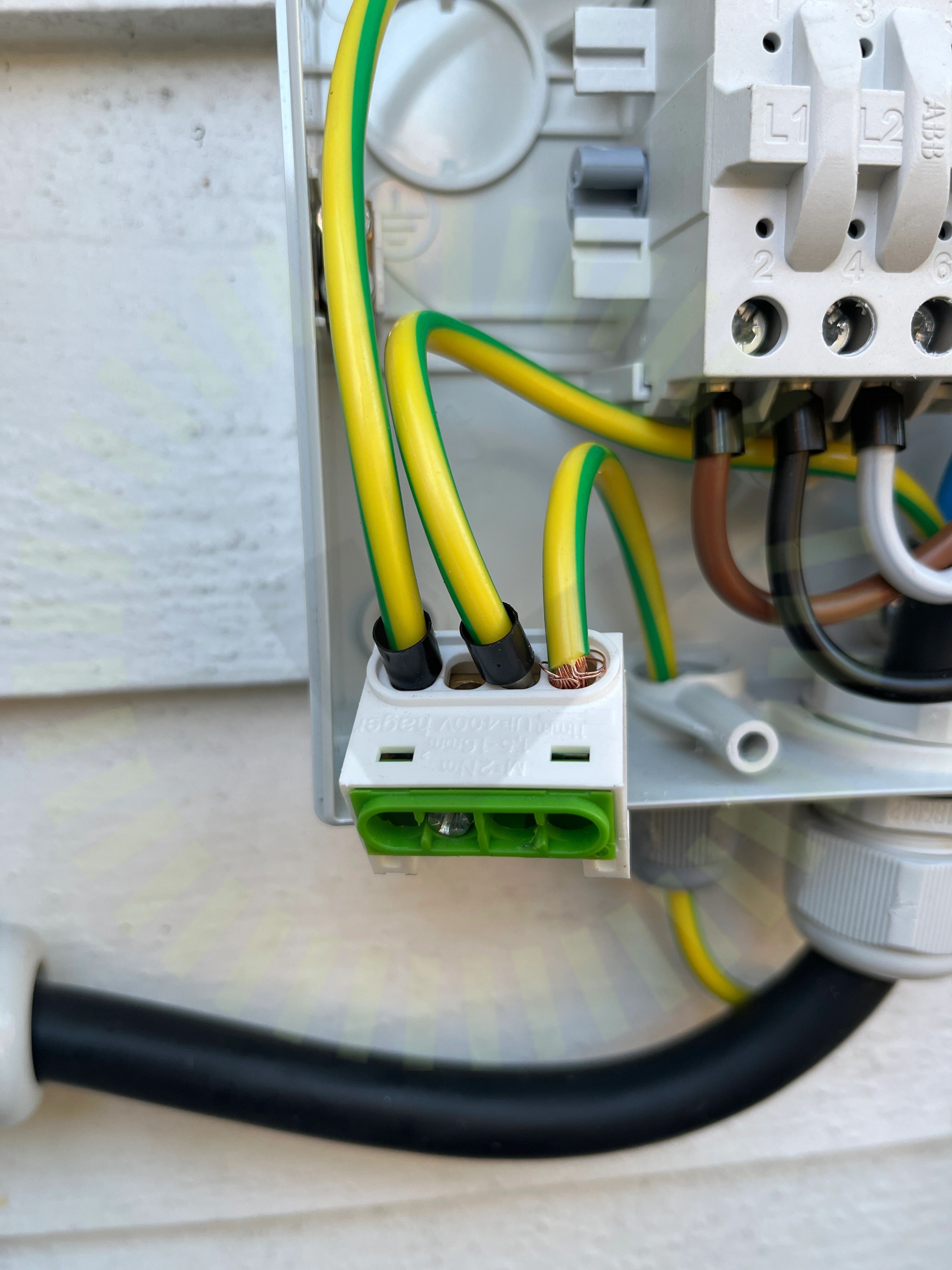

7.2 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

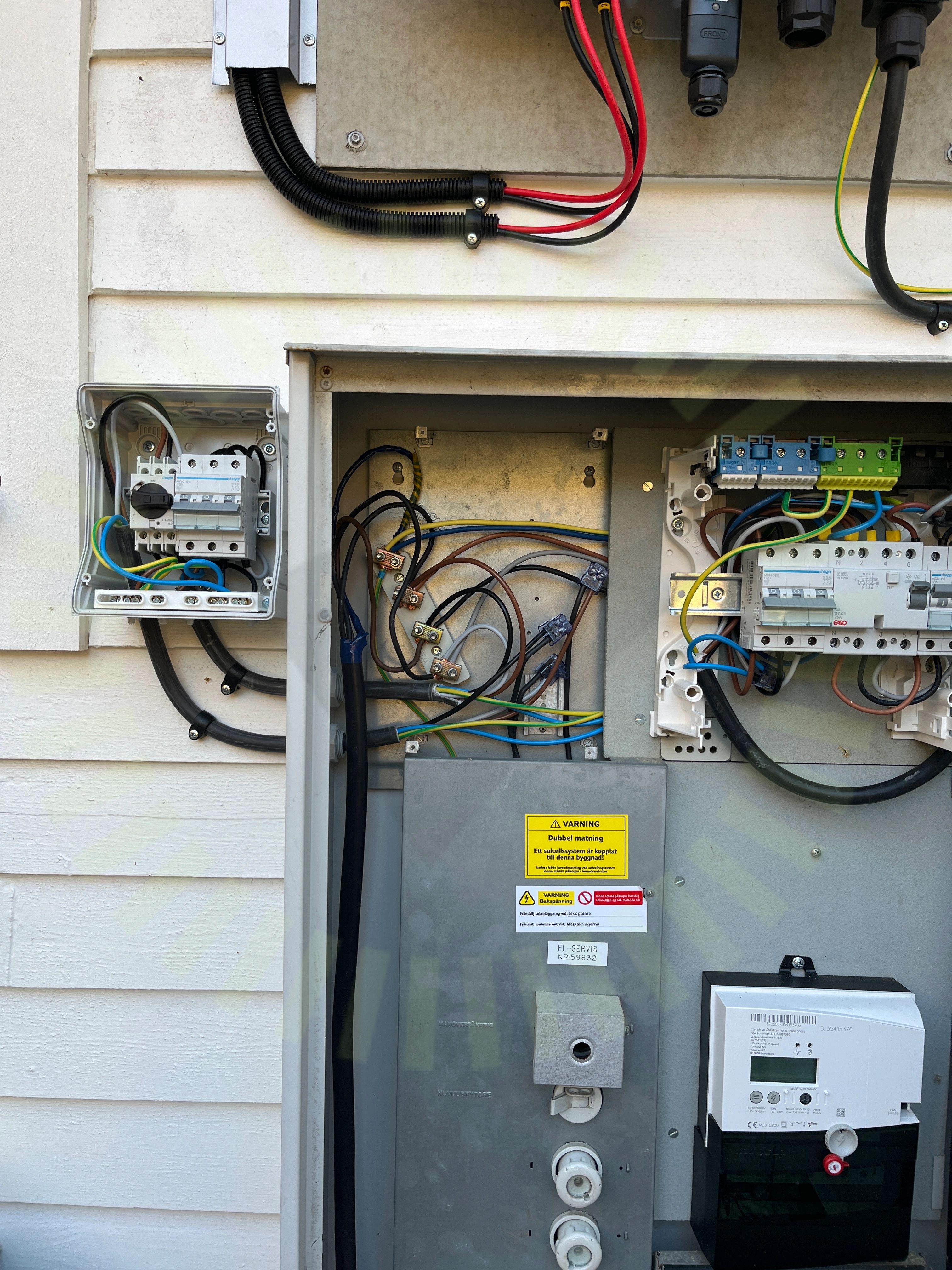

7.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera. Man har satt upp en säkring för huset men kopplat den direkt efter huvudsäkringarna så den är felkopplad.

SS 436 40 00 (312.2.1.2 / 512.1.2)

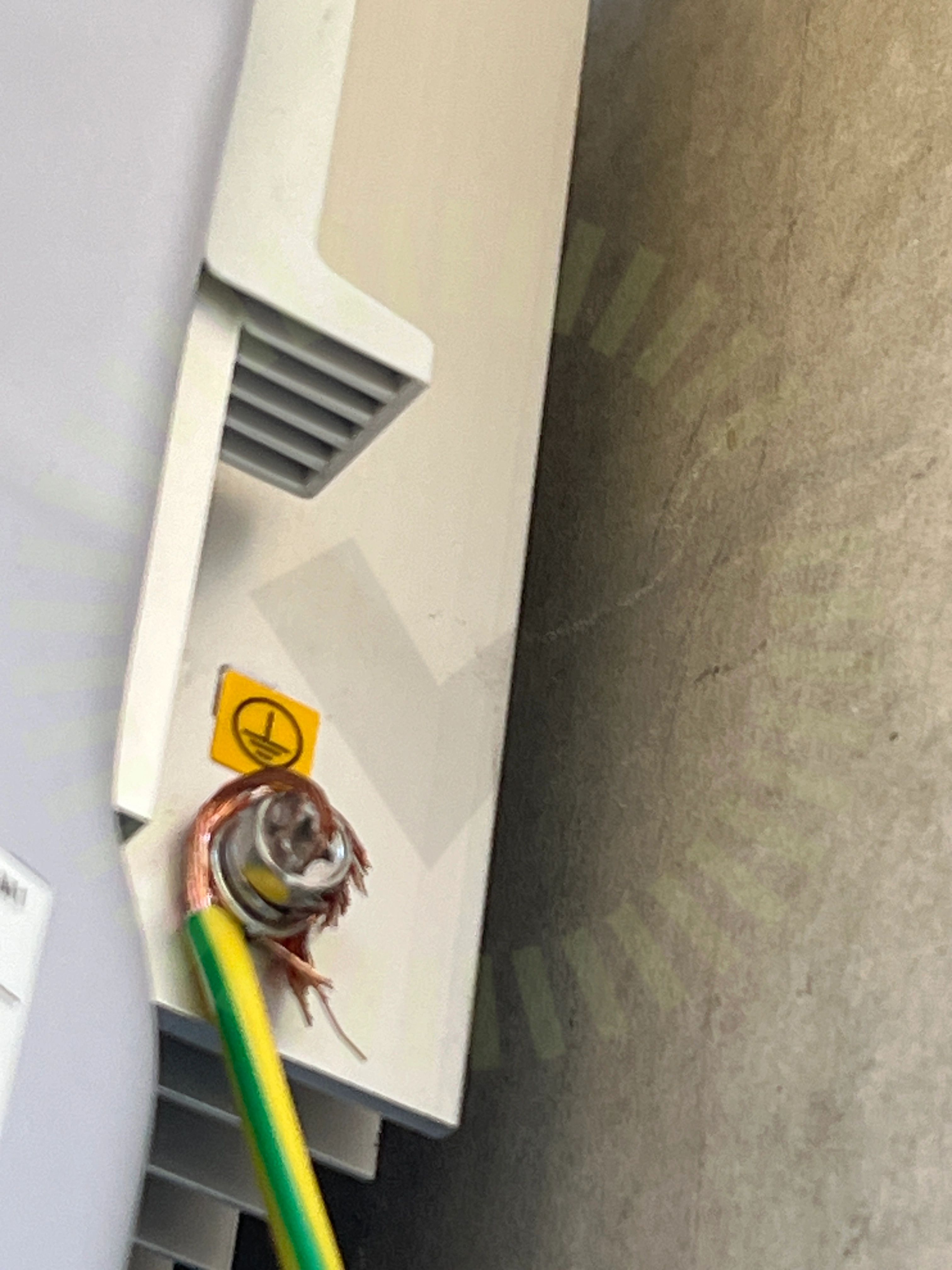

7.4 Jordning av chassi

Inte godkänd

Jorden är inte ansluten på ett fackmannamässigt sätt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

Godkända kontrollpunkter

32/36

AC kablage förläggningAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
