Besiktningsrapport

9.4

Installation genom

Cellera AB

Datum

2 november 2023

Ort

Landvetter, Västra Götalands län

Växelriktarens IP klassning

Skydd mot beröring

Avstånd närliggande objekt

+ 5

90% godkända10% ej godkända

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4R-B

OptimerareTigo: TS4

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörUndercentral

Installerad av Cellera AB som har ett lågt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Kundkommentar

Kund behöver en förklaring varför det är monterat 5st optimerare men fått order på 6st.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3

Strängschema

Tak 1, Jinko: Tiger Neo N-type 54HL4R-B

Anmärkningar

1/16

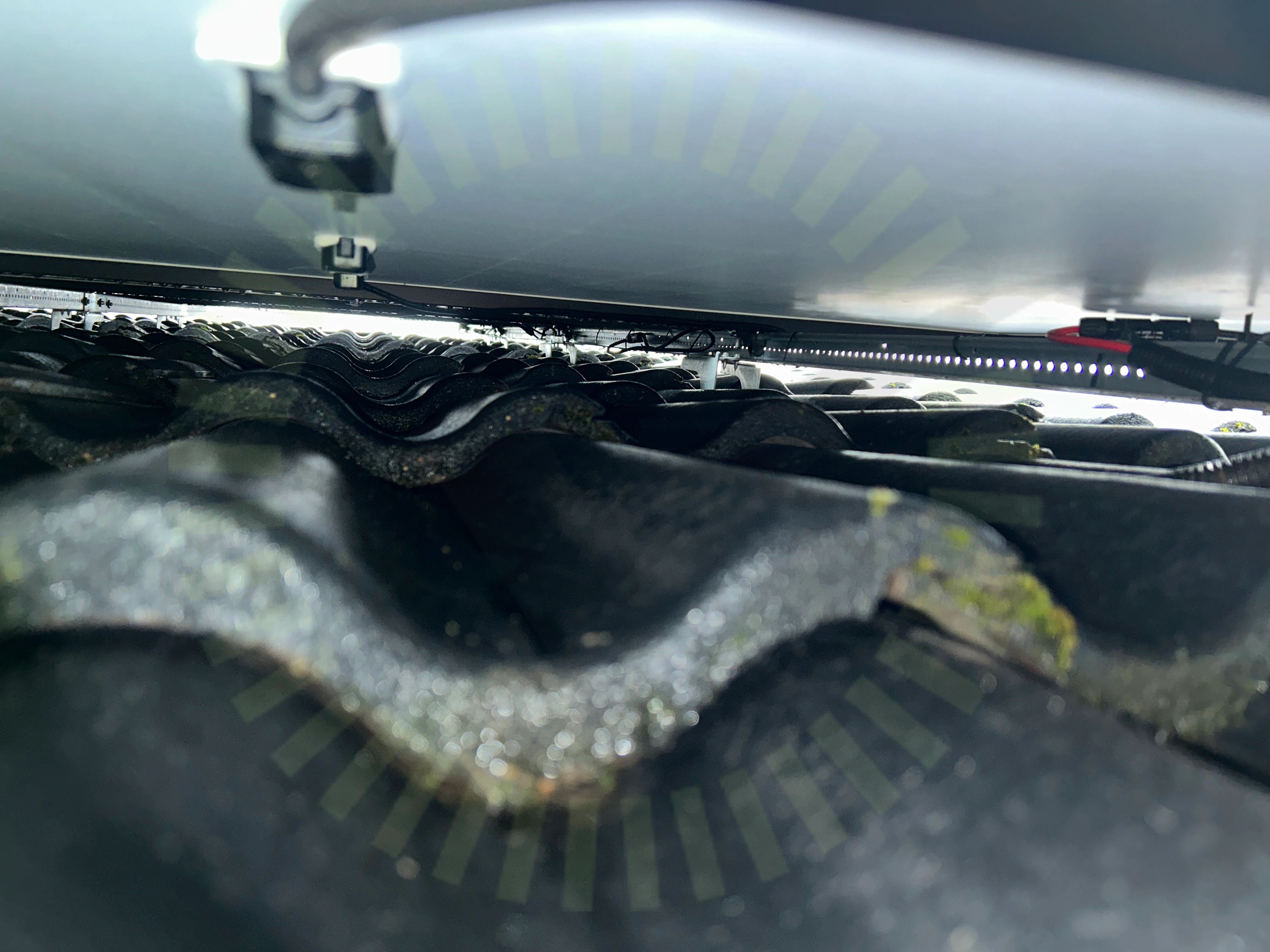

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Godkända kontrollpunkter

14/16

Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

1/22

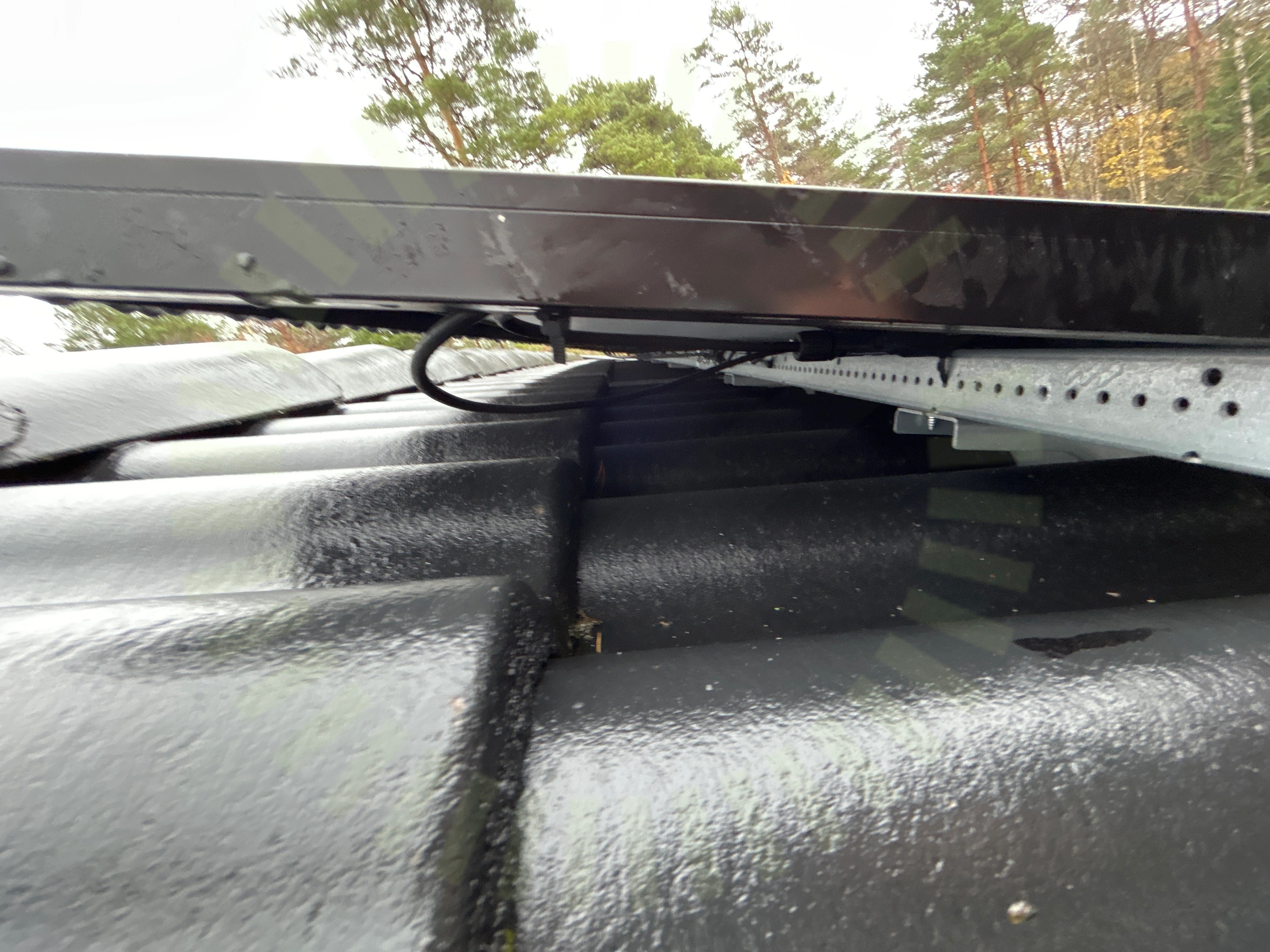

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

20/22

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Tak 1, Tigo: TS4

Godkända kontrollpunkter

4/4

Optimerare: Fastsäkring av produktOptimerare: KabelOptimerare: KontakterOptimerare: Placering

Undercentral

Anmärkningar

1/6

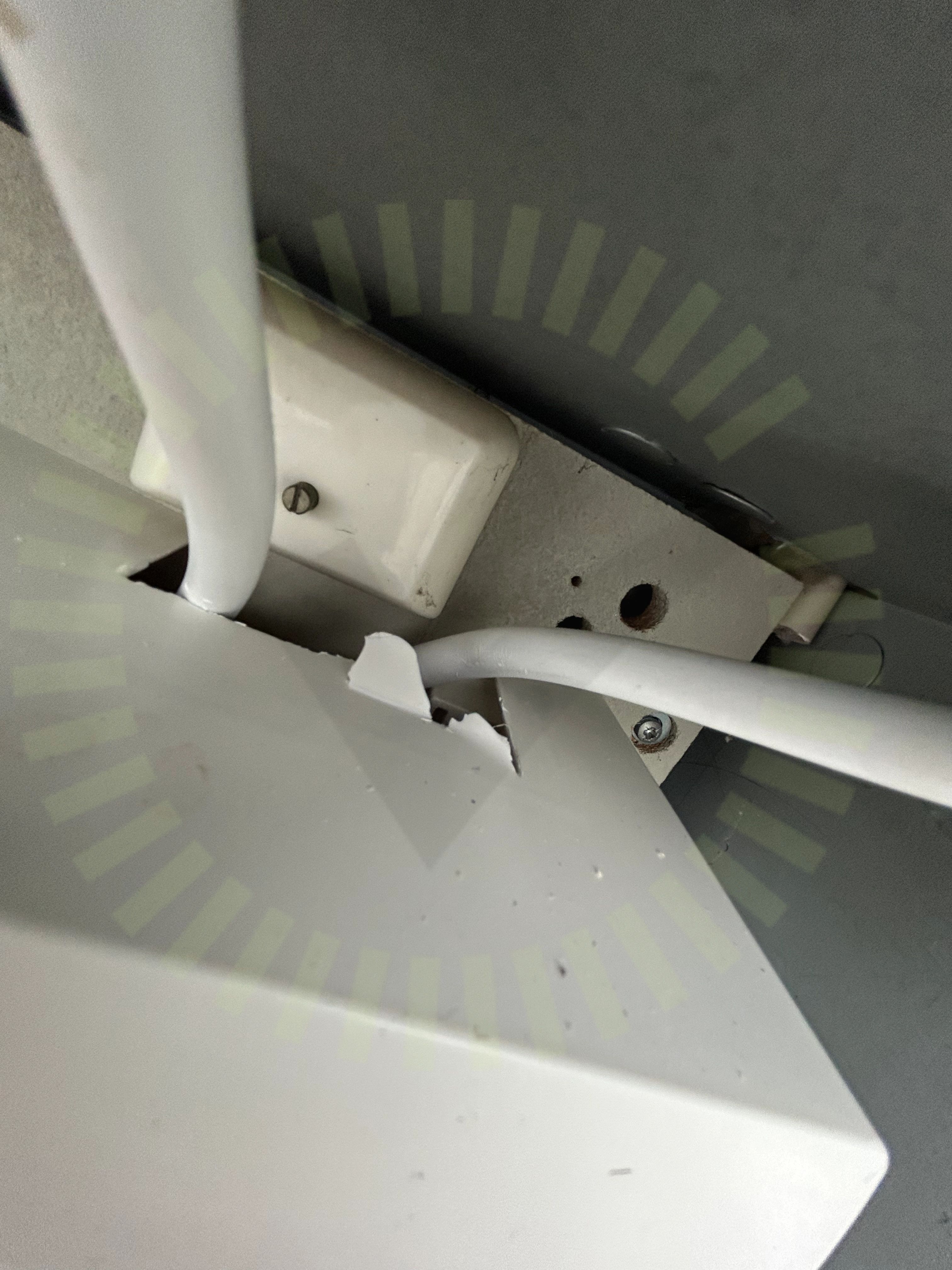

5.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. För stort hål är taget i kapsling.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlacering

Varselmärkning

Anmärkningar

1/5

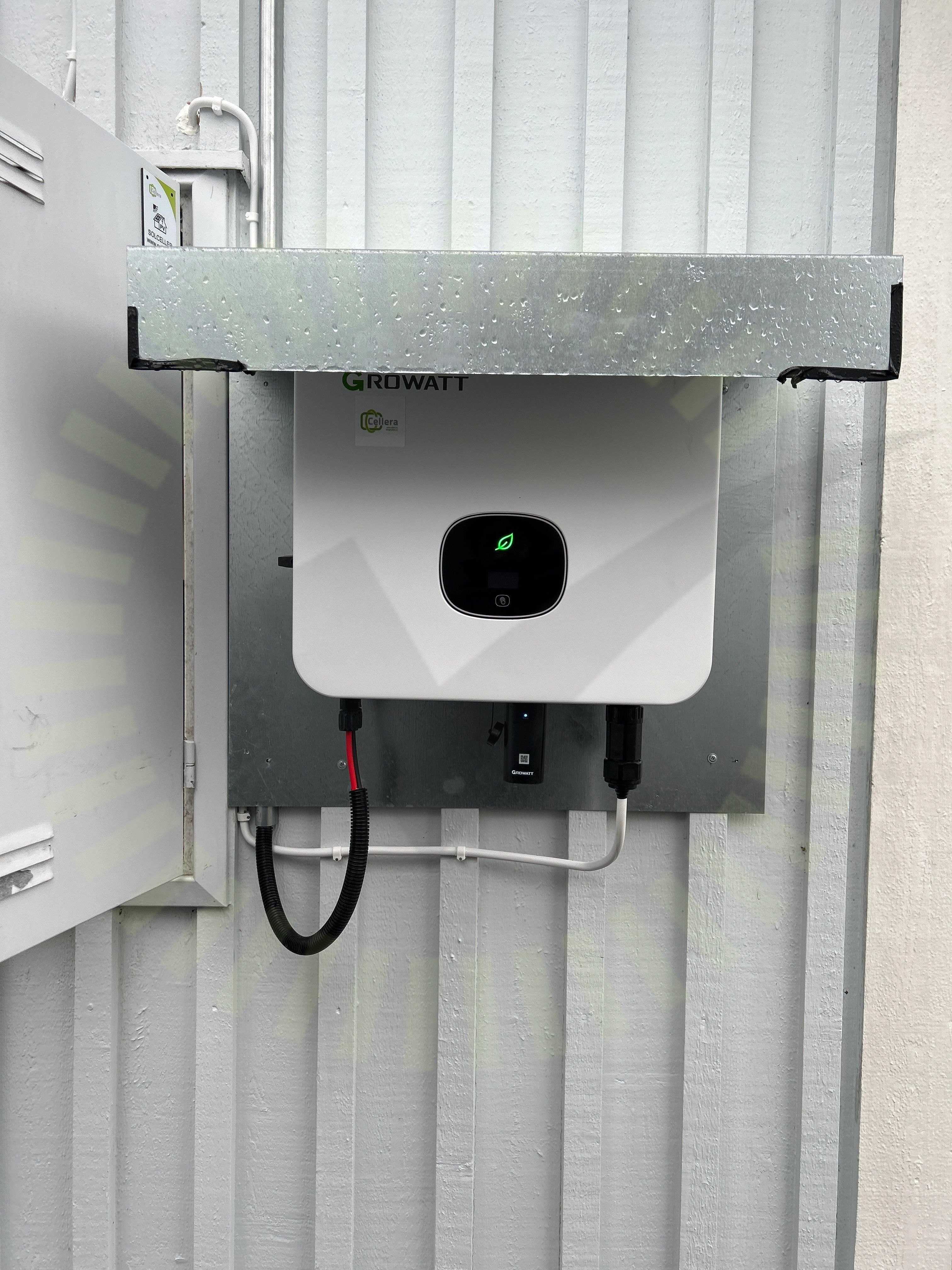

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

5/35

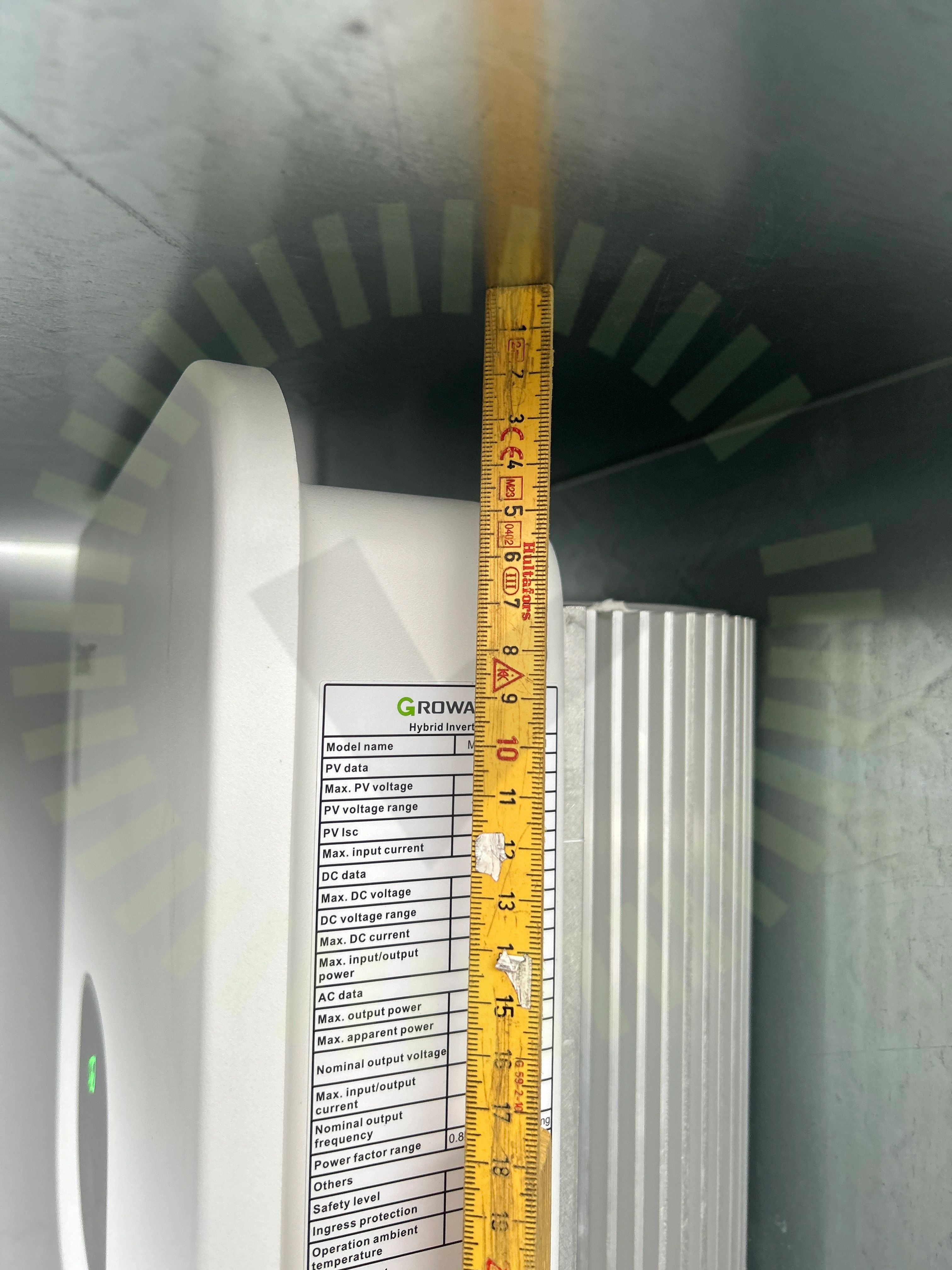

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

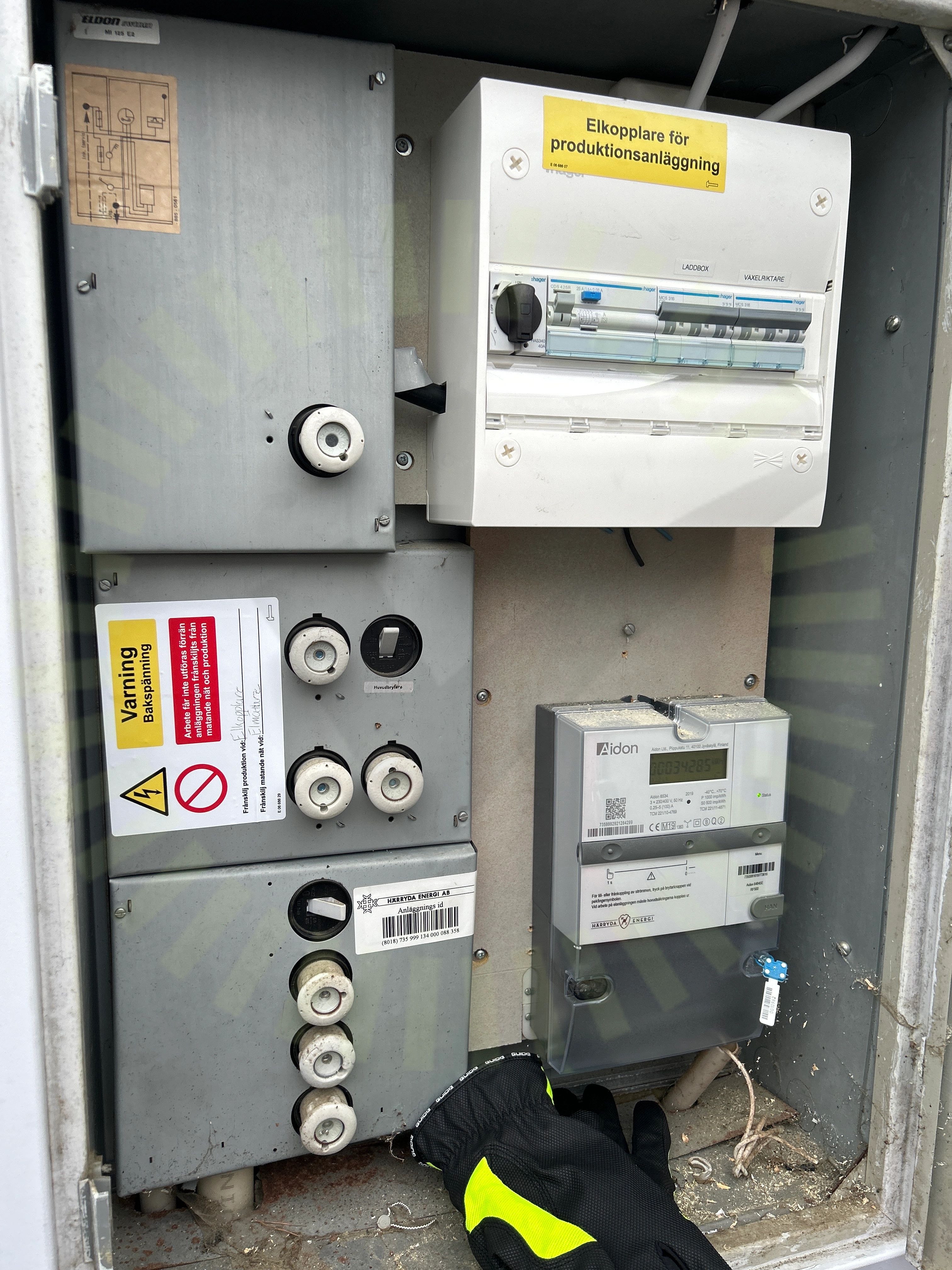

7.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

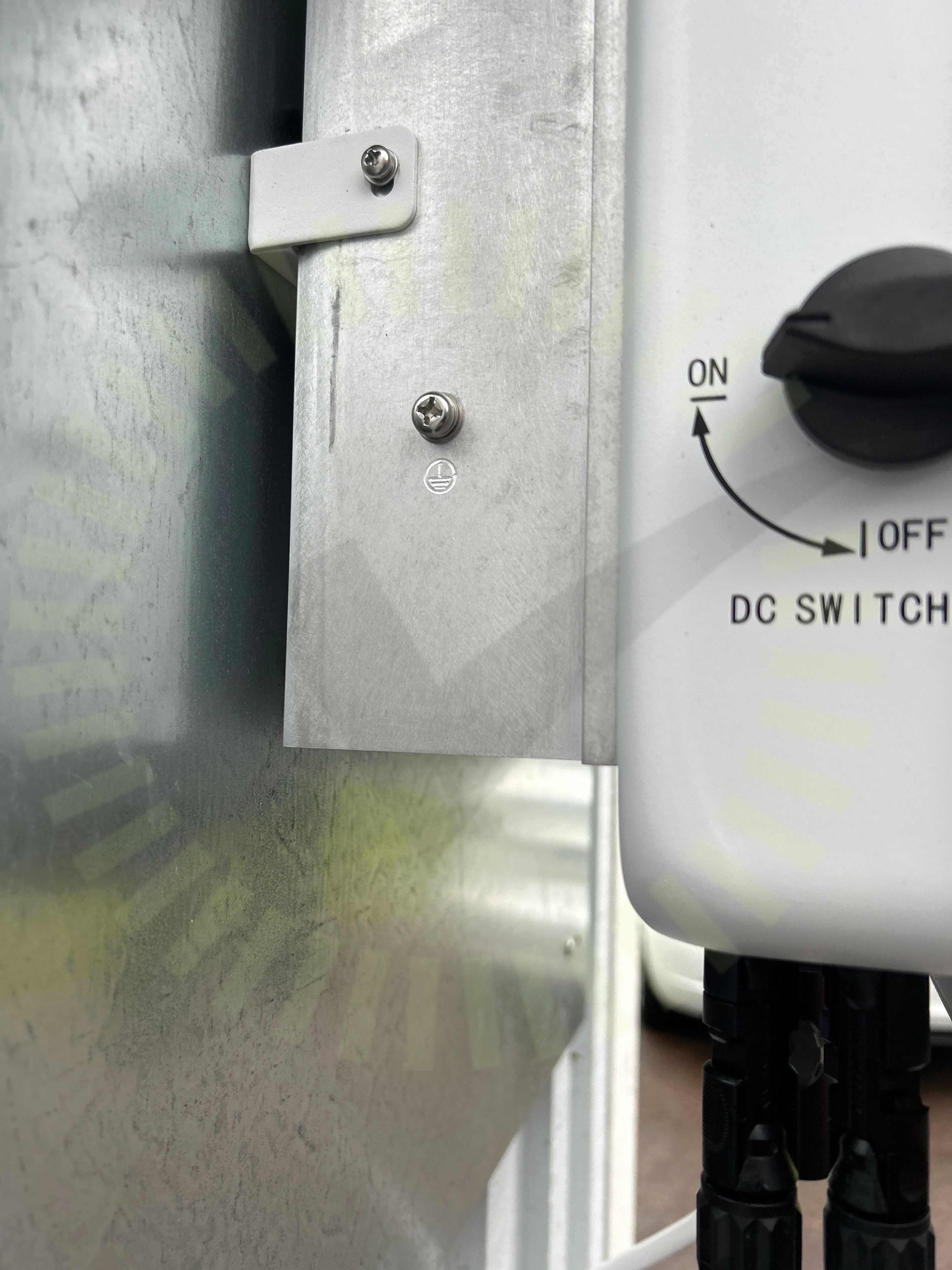

7.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22

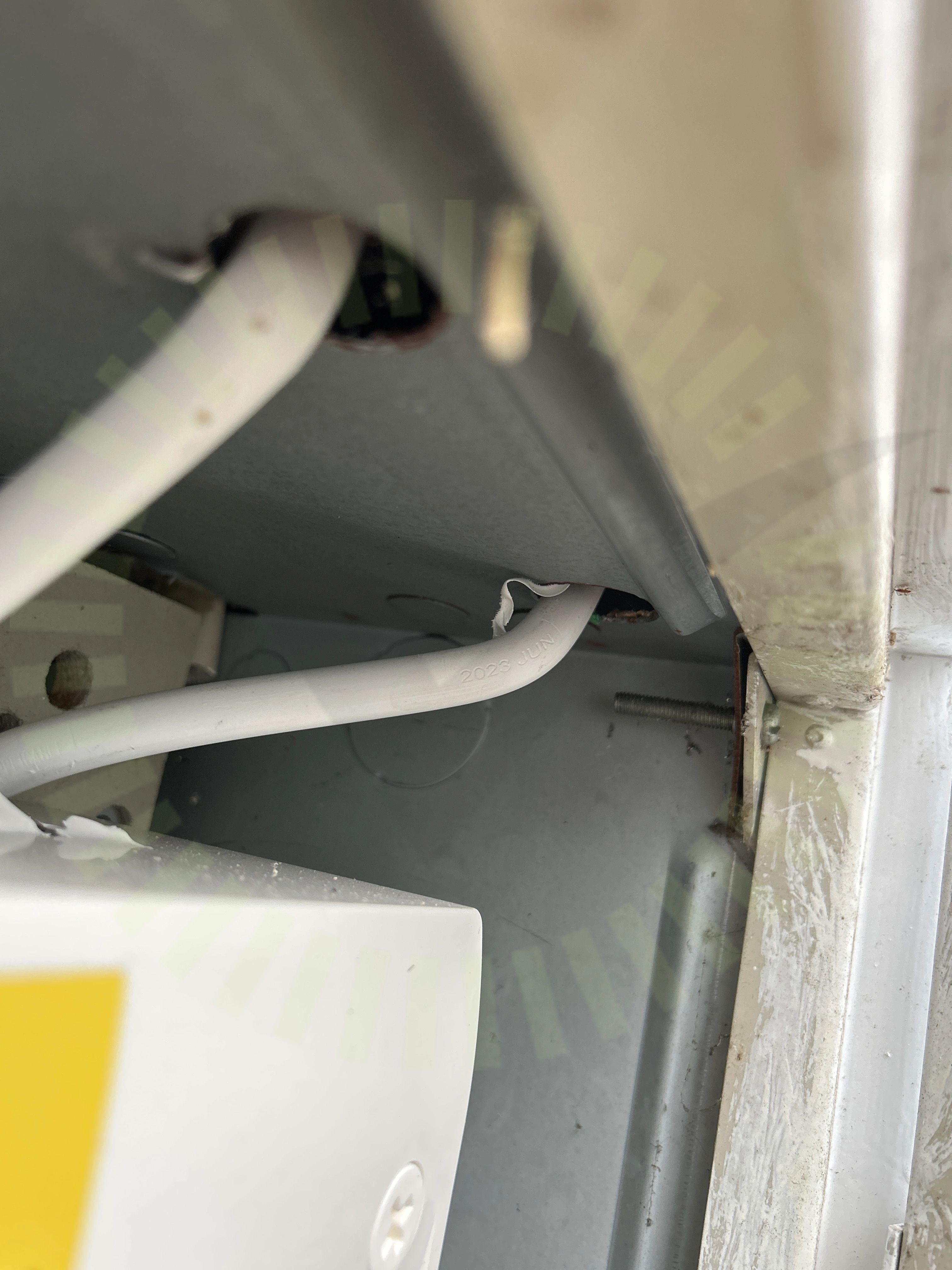

7.4 Skarp kant
