Besiktningsrapport
9.6
Installation genom
Vallacom AB
Datum
6 februari 2026
Ort
Hallstahammar , Västmanlands län
Varning för likspänning
Genomföringar
Avstånd närliggande objekt
92% godkända
8% ej godkända
Om installationen
Växelriktare
Sofar: HYD 5K~20KTL-3PH
Batteri
Sofar: BTS E5-E20-DS5
Installerad av Vallacom AB som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
14/14
Avstånd närliggande objekt
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Lutning
Placering av batteri
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Varselmärkning
Anmärkningar
1/4
2.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Växelriktare
Anmärkningar
3/35

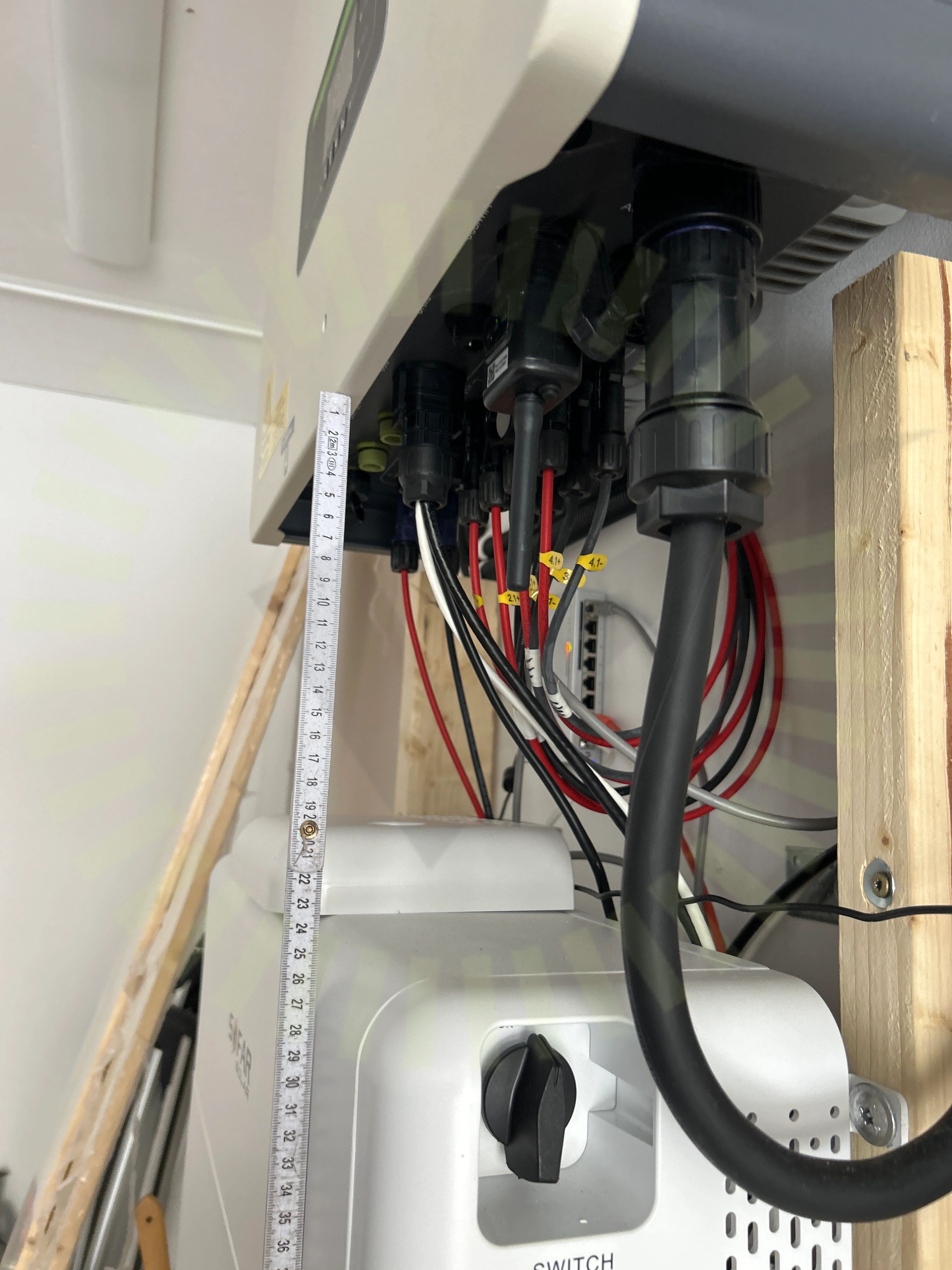

3.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära objekt som hindrar luftflödet.
Sofar: HYD 5K~20KTL-3PH User Manual 2024-01-19 V8.1, Sida 34-35
3.2 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
SS 436 40 00 (312.2.1.2 / 512.1.2)
3.3 Genomföringar
Inte godkänd
Genomföring inte tillförlitligt tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
29/35
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Ström
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
3/35
DC Max Spänning
DC Min Spänning
Strängdesign
