Institutet för Solenergikvalitet

Besiktningsrapport

7.7
x

Installation genom

Vallacom AB

Datum

6 februari 2026

Ort

Hallstahammar , Västmanlands län
Kabeluppfästning
Stress på kontakter
Klämmornas överlappning
83% godkända17% ej godkända

Om installationen

PanelerLongi: LR5-54HTB
MontagesystemMAFI: Roof Tile Bracket Läktfästen
VäxelriktareSofar: HYD 5K~20KTL-3PH
BatteriSofar: BTS E5-E20-DS5
TillbehörUndercentral
TillbehörCHINT: DTSU666
TillbehörEnequi: QuiPower Core
TillbehörSäkerhetsbrytare AC
Vallacom AB

Installerad av Vallacom AB som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3
Avtal

Batteri

Godkända kontrollpunkter

14/14
Avstånd närliggande objektAvstånd till växelriktareBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

5/5
Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Anmärkningar

1/7
Kabelinföringar

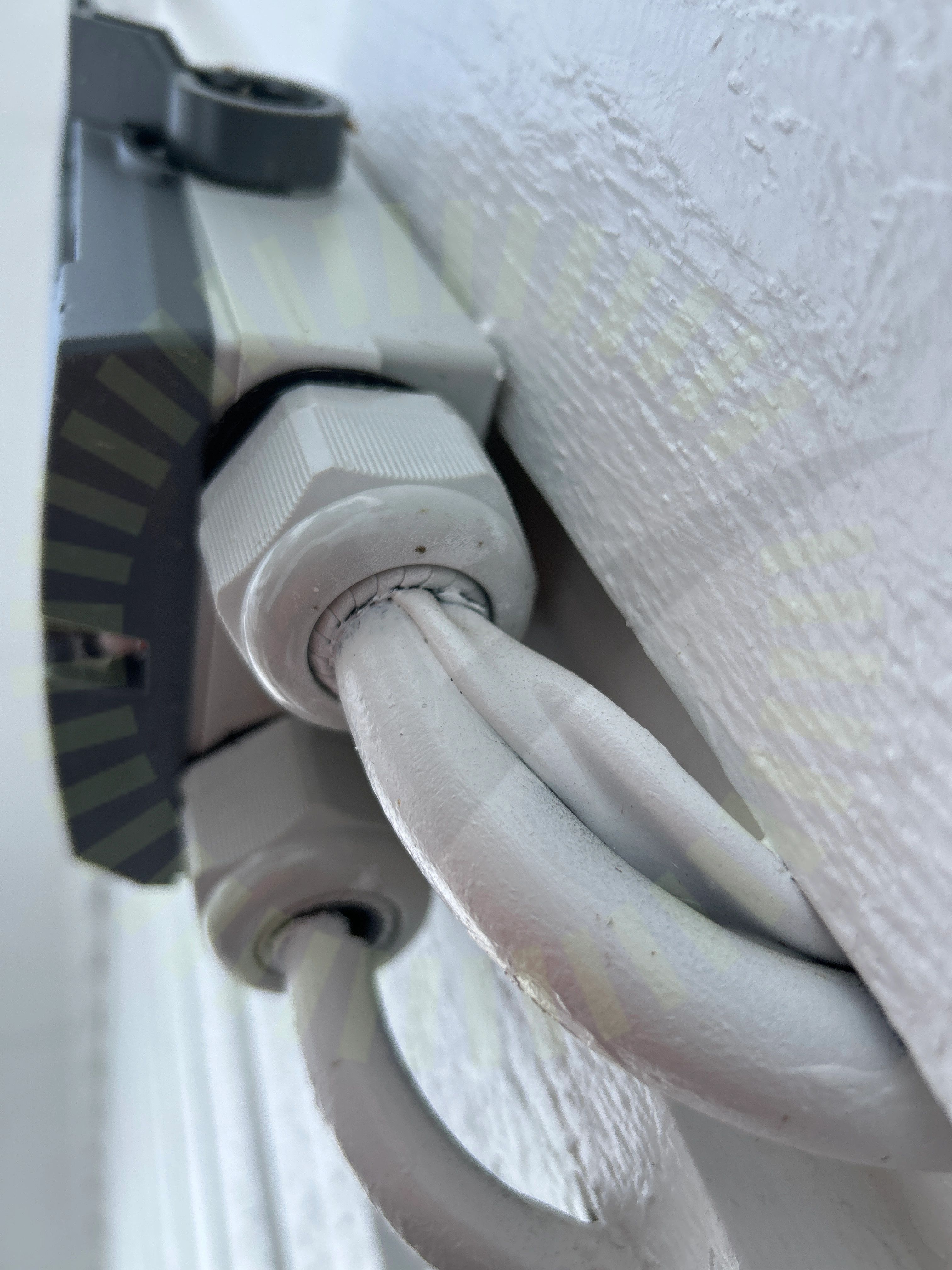

4.1 Kabelinföringar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

6/7
Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1: Longi: LR5-54HTB

Anmärkningar

2/17
Klämmornas överlappning

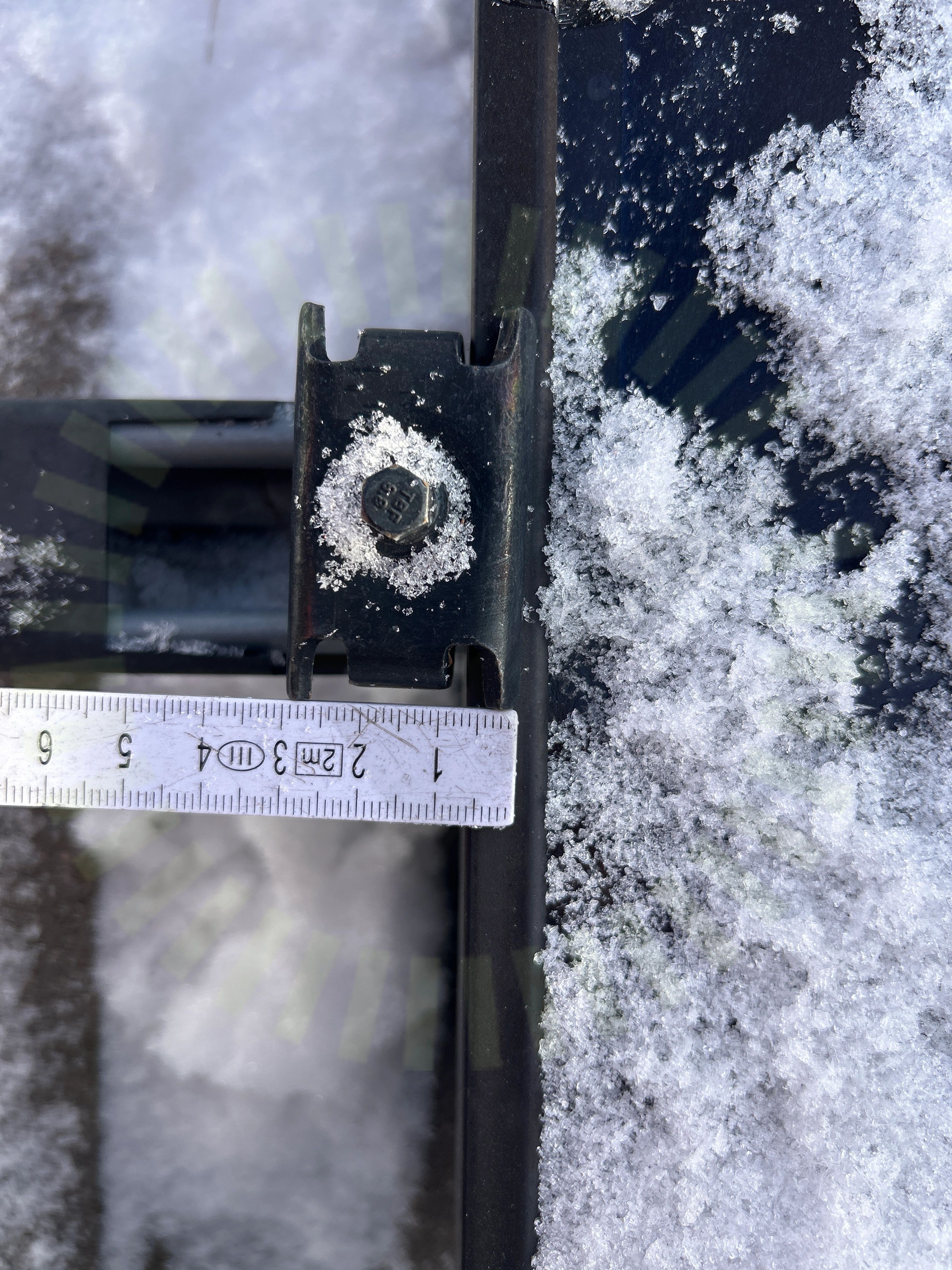

5.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual for LONGi Solar PV Modules V18, Sida 13
Stress på kontakter

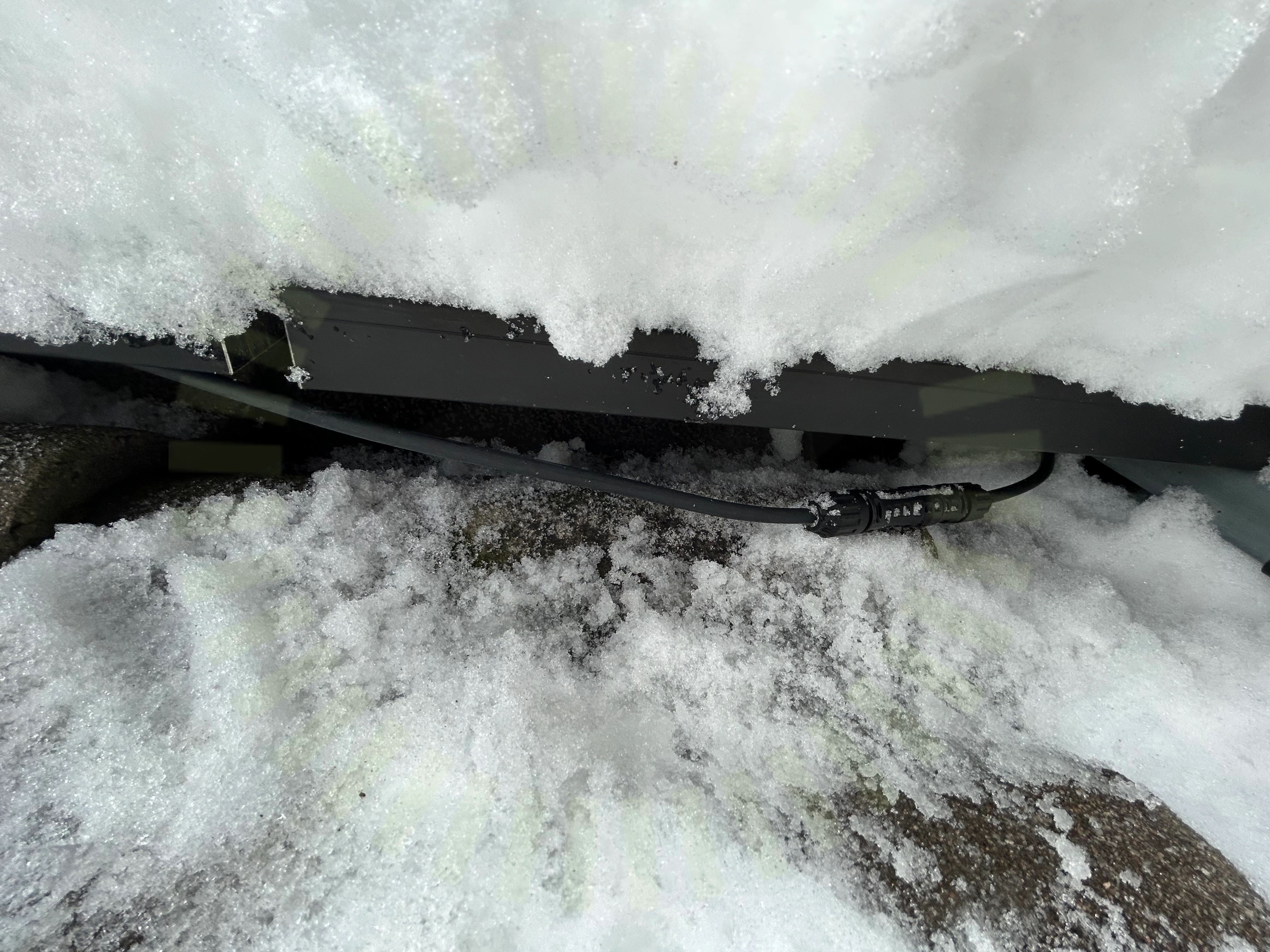

5.2 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

12/17
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkuggningSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

3/17
Förbindelse av kontakterKontaktdonSkador på panel

Tak 1: MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

10/20
Kabeldragning mellan takytor

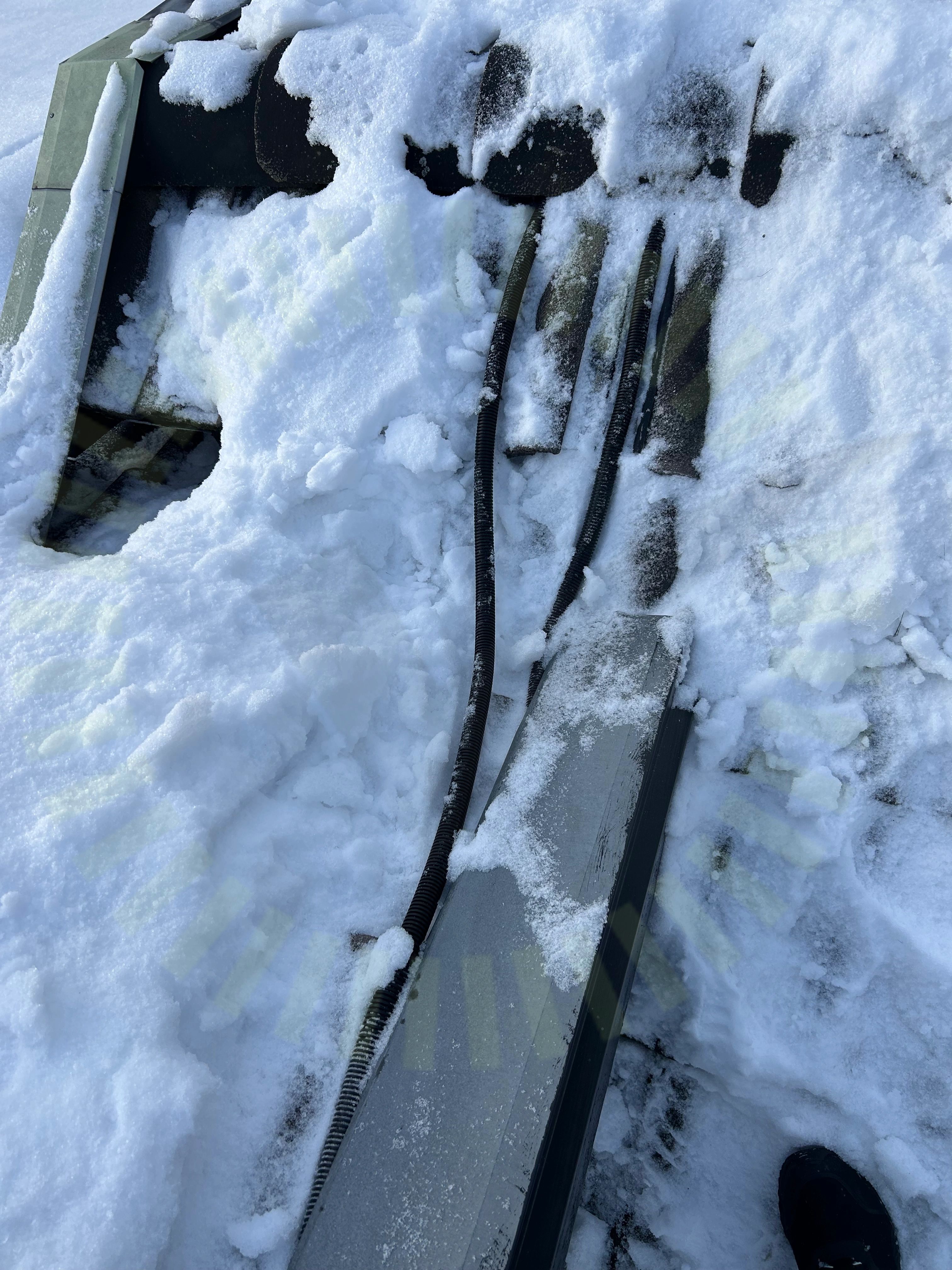

6.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

6.2 Heavy Brackets

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera om Heavy Brackets ska användas är inte tillgängligt.

Läktinfästning

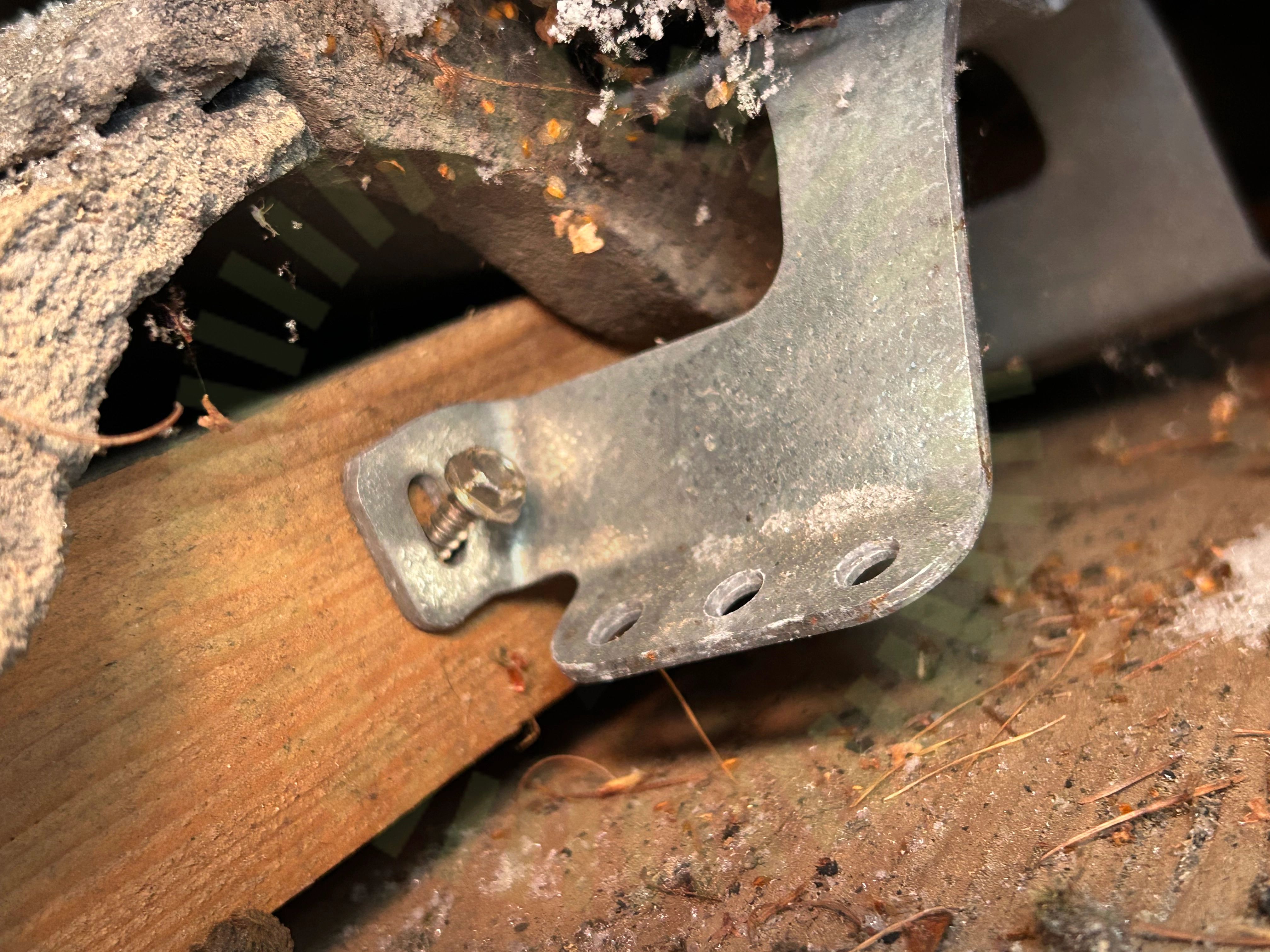

6.3 Läktinfästning

Inte godkänd

Skruvar är inte korrekt skruvade i läkten.

MAFI Solar Montagehandbok 2023 Rev G, sid 4

6.4 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

6.5 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt överhäng mot är inte tillgängligt.

MAFI Solar Montagehandbok 2023 Rev G, sid 2
Takgenomföring

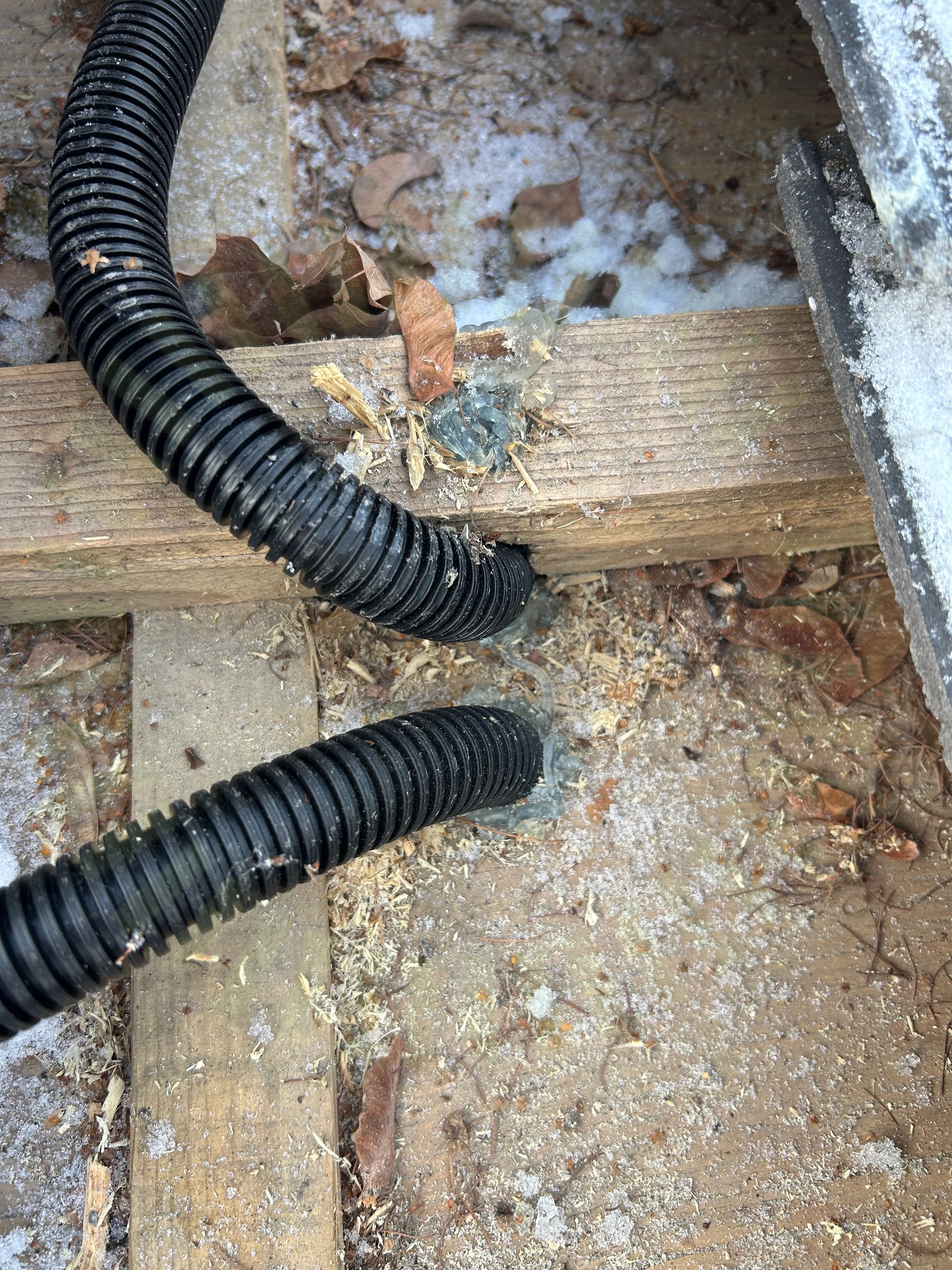

6.6 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

Kabeluppfästning

6.7 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

6.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

6.9 Säkerhetsavstånd

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning
Ändklämmor

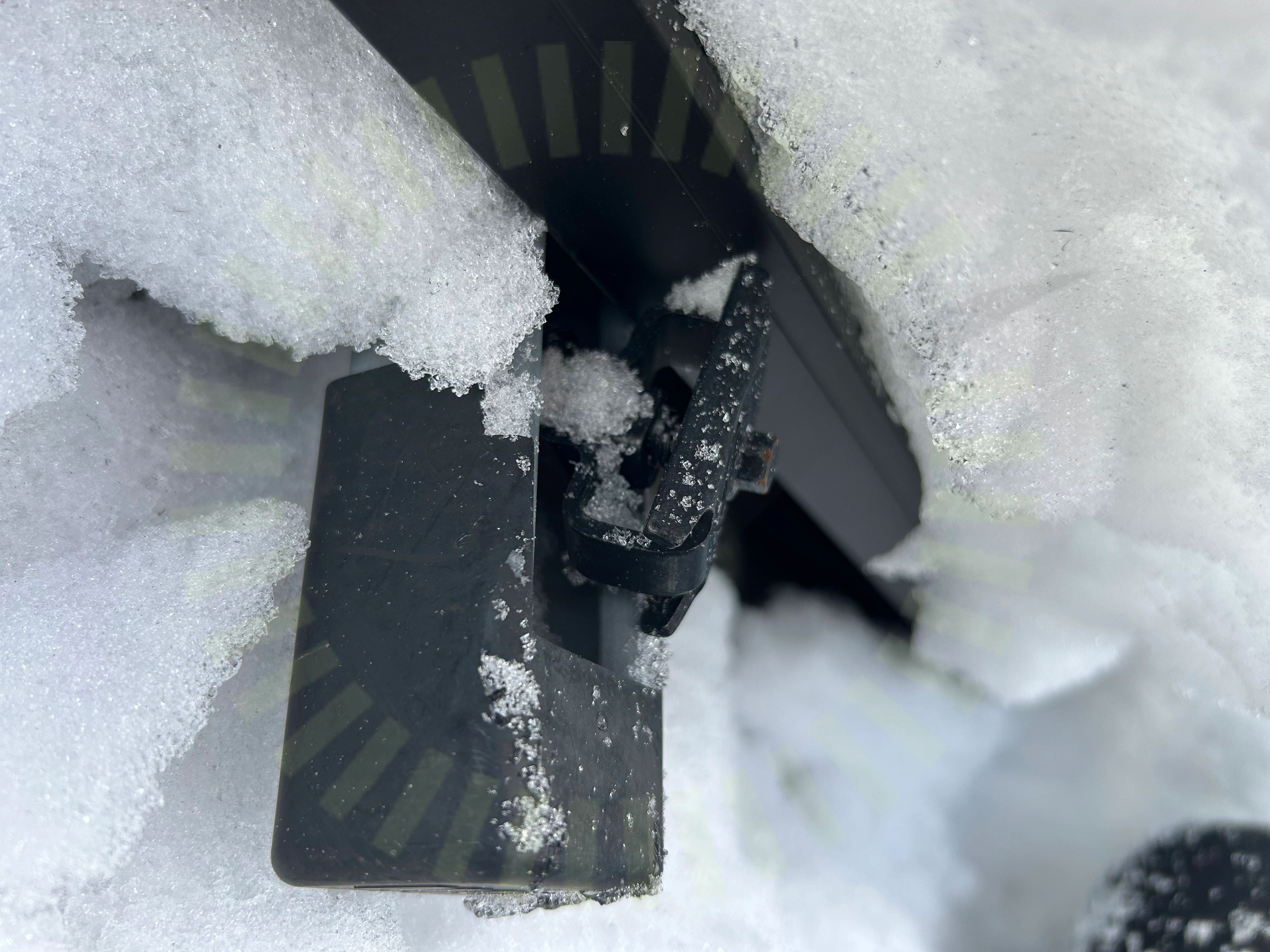

6.10 Ändklämmor

Inte godkänd

Ändklämma ej åtdragen.

MAFI Solar Montagehandbok 2023 Rev G, Sida 10

Godkända kontrollpunkter

10/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämmorSkenans utstick för klämmaSkenornas infästningSkenskarvarSkadorUnderbyggnadVäderbeständigt material

Undercentral

Anmärkningar

1/7
Fasskena

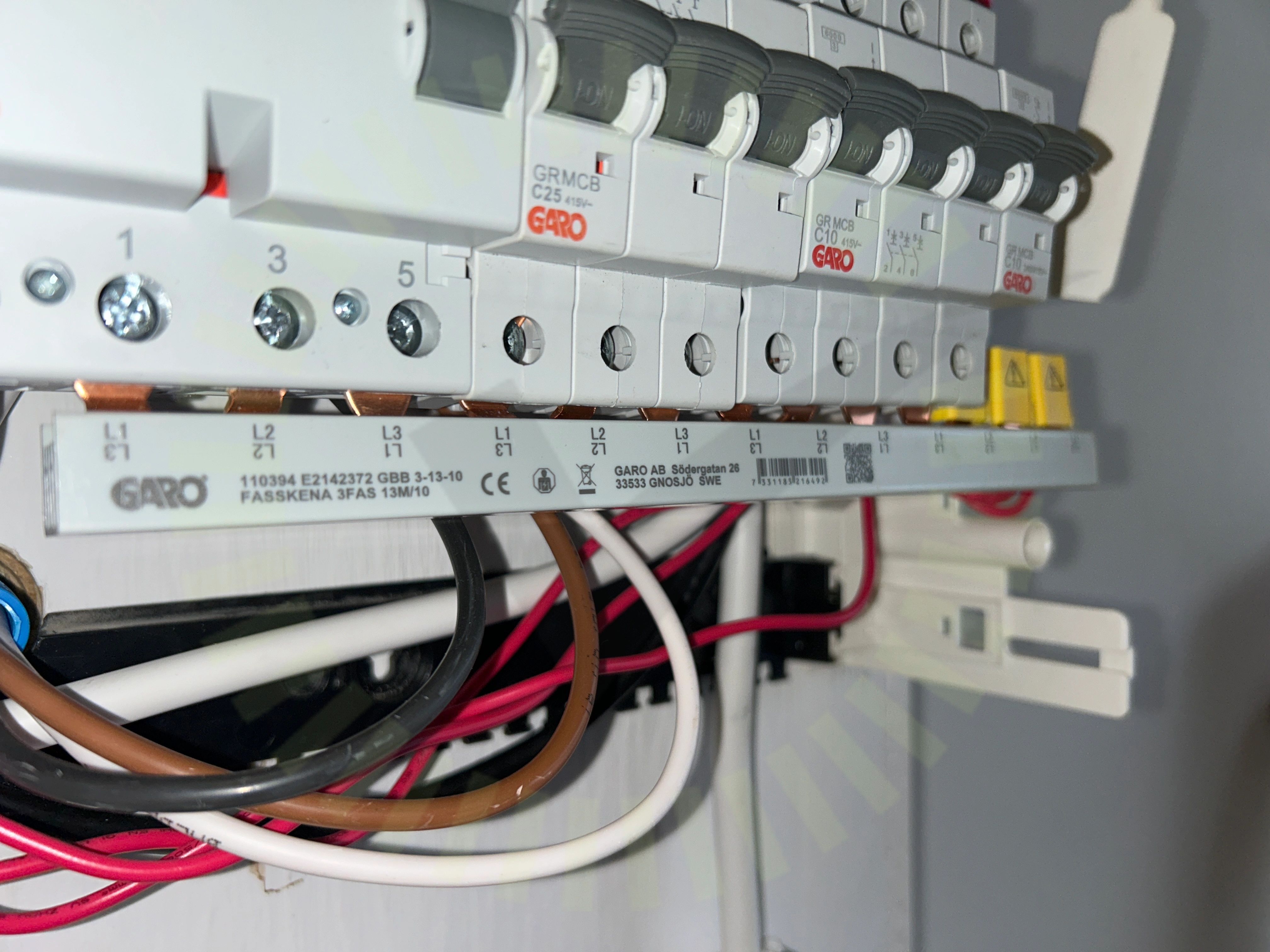

7.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

Godkända kontrollpunkter

6/7
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

8.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

3/35
Avstånd närliggande objekt

9.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära objekt som hindrar luftflödet.

Sofar: HYD 5K~20KTL-3PH User Manual 2024-01-19 V8.1, Sida 34-35

9.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Genomföringar

9.3 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

29/35
AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/35
DC Max SpänningDC Min SpänningSträngdesign
