4.1 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
Huawei: SUN2000-(3KTL-10KTL)-M1: Datasheet
Besiktningsrapport
9.3
Installation genom
Sesol
Datum
19 december 2023
Ort
Oxie, Skåne län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörCHINT: DTSU666
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
CHINT: DTSU666
Godkända kontrollpunkter
5/5Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Huawei: LUNA2000-5-15-S0
Godkända kontrollpunkter
13/13Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablage
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
3/40
4.2 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
4.3 Infästning
Inte godkändVäxelriktaren sitter inte tillförlitligt fast. Skruvhuvuden för små.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 34
Godkända kontrollpunkter
37/40AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning
Longi: LR5-54HPB
Anmärkningar
2/16

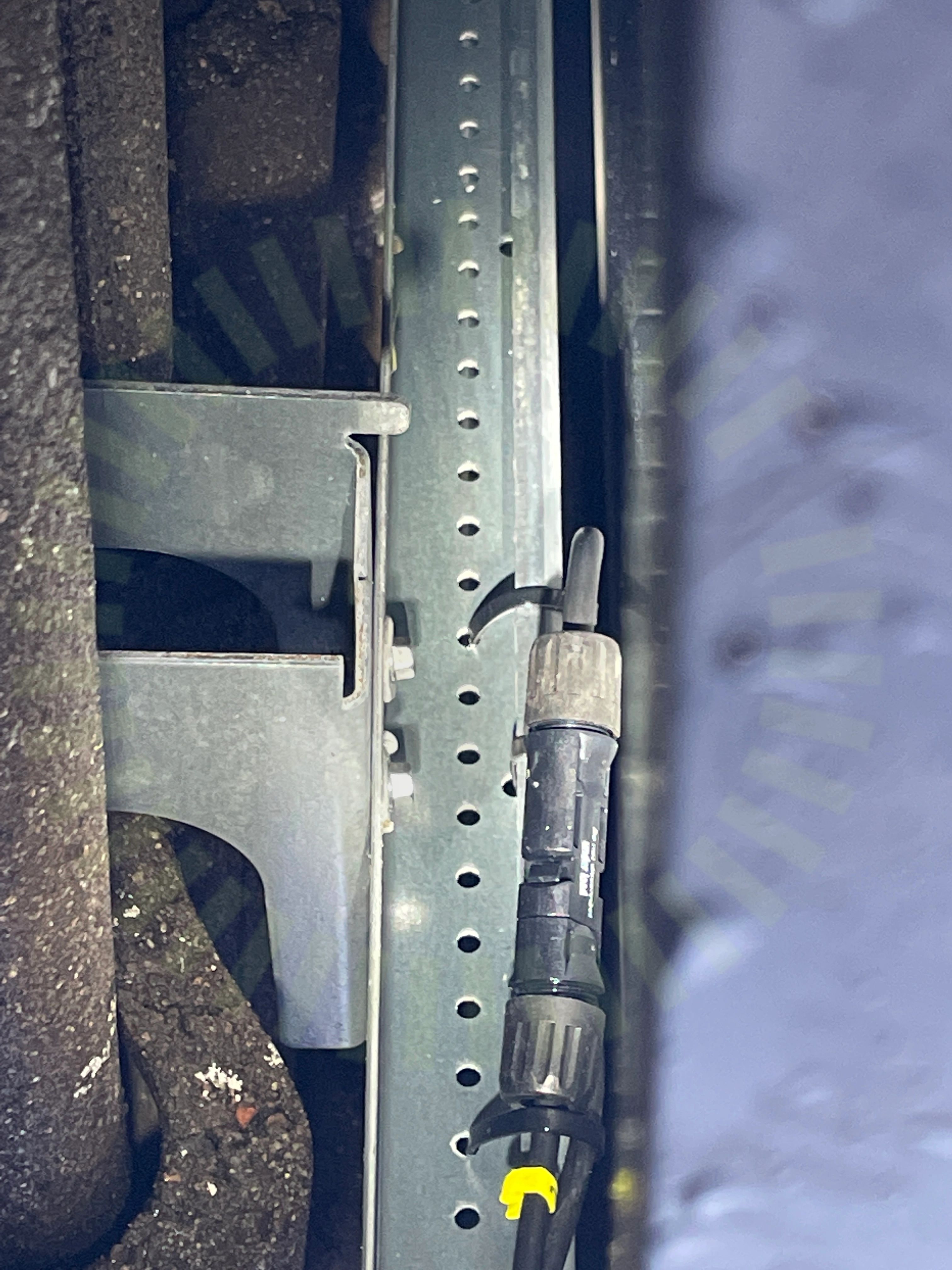

5.1 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
5.2 Överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Detta gäller på dem ställen där inte ändklämma ligger dikt an panelkant.
Installation Manual for LONGi Solar PV Modules, V15, Sida 14
Godkända kontrollpunkter
14/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslåda böjradieMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning
Nordmount Panntak: Bärläkt
Anmärkningar
6/22

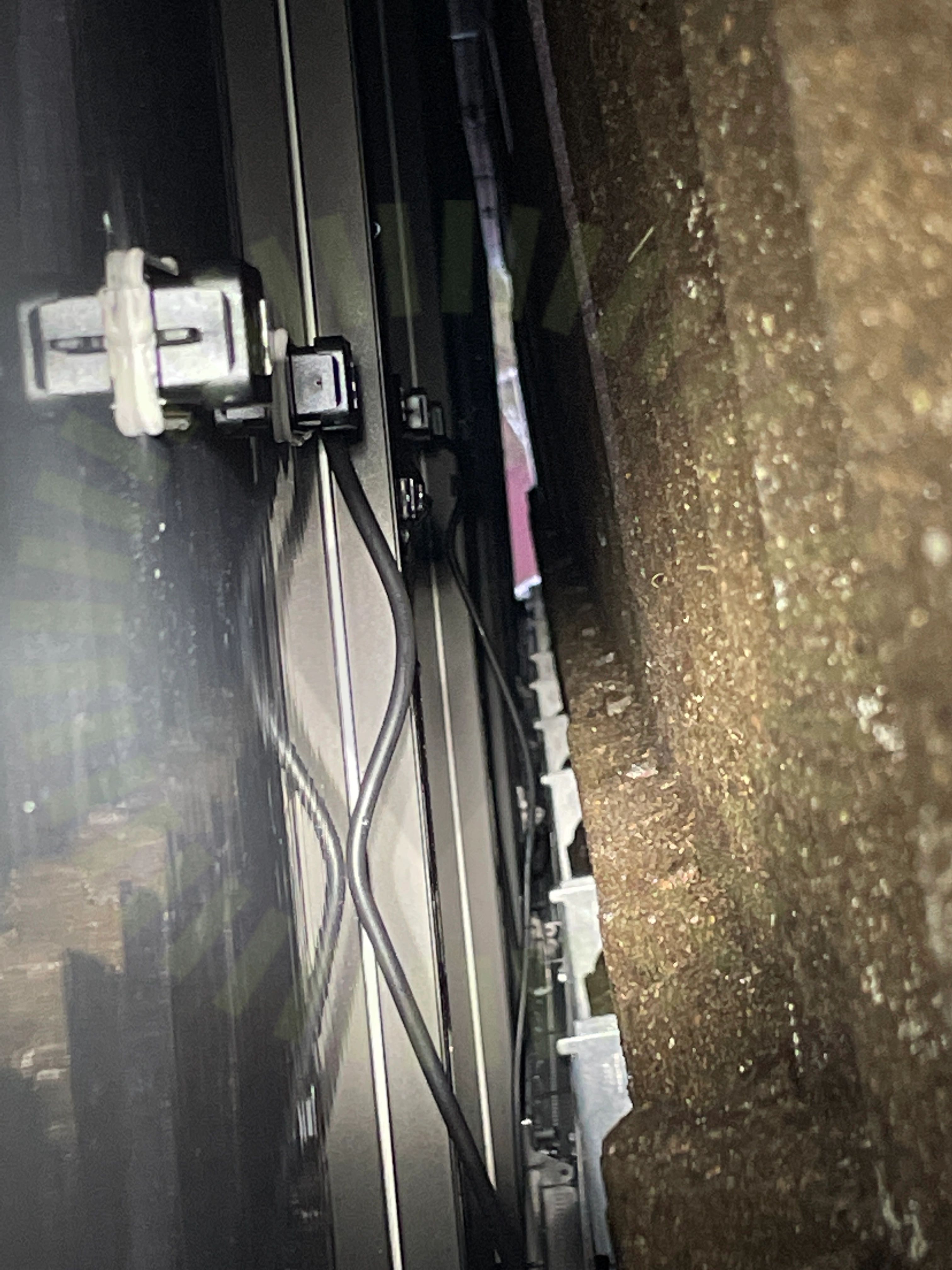

6.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
6.2 Takkrokarnas CC
Inte godkändInfästning är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. Uppmätt mått 120 cm, enligt lastberäkning får det max vara 100 cm+-10 cm.
Snö- och vindlastberäkning

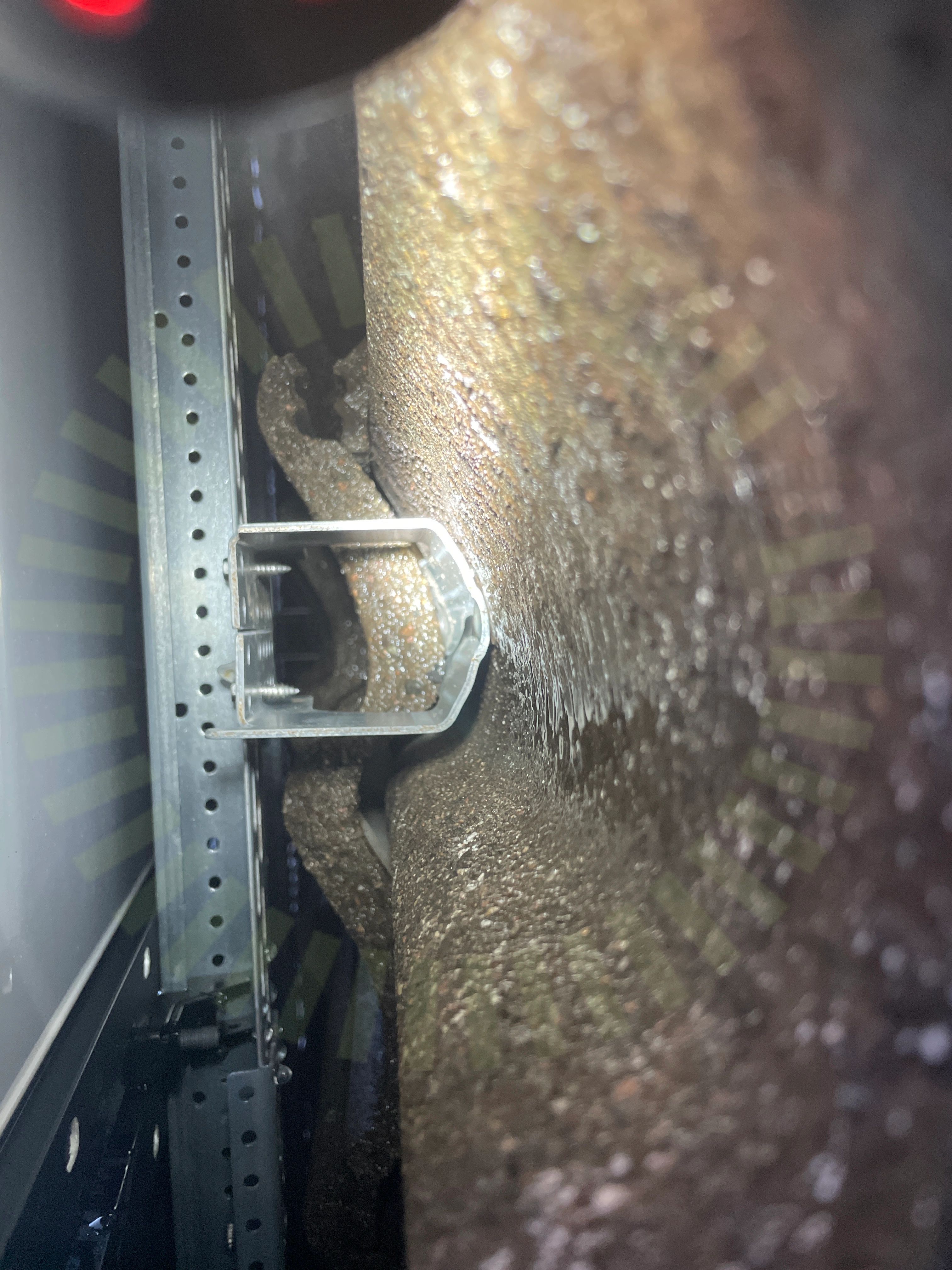

6.3 Underliggande takpanna
Inte godkändTakkroken är monterad snett vilket snedbelastar takpannorna.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2

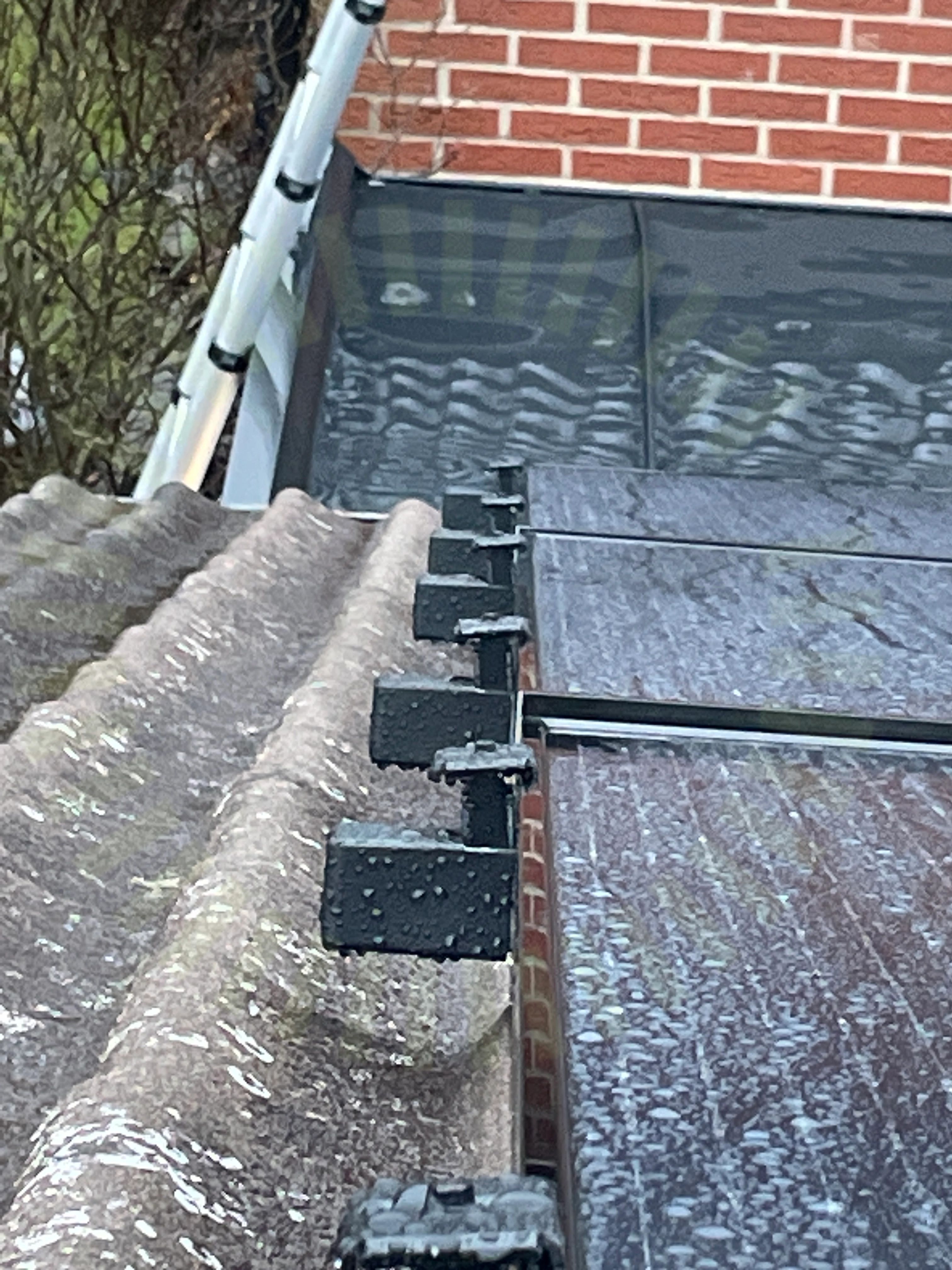

6.4 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3
6.5 Skenskarvar
Inte godkändFör få plåtskruv har använts till skenskarv.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2

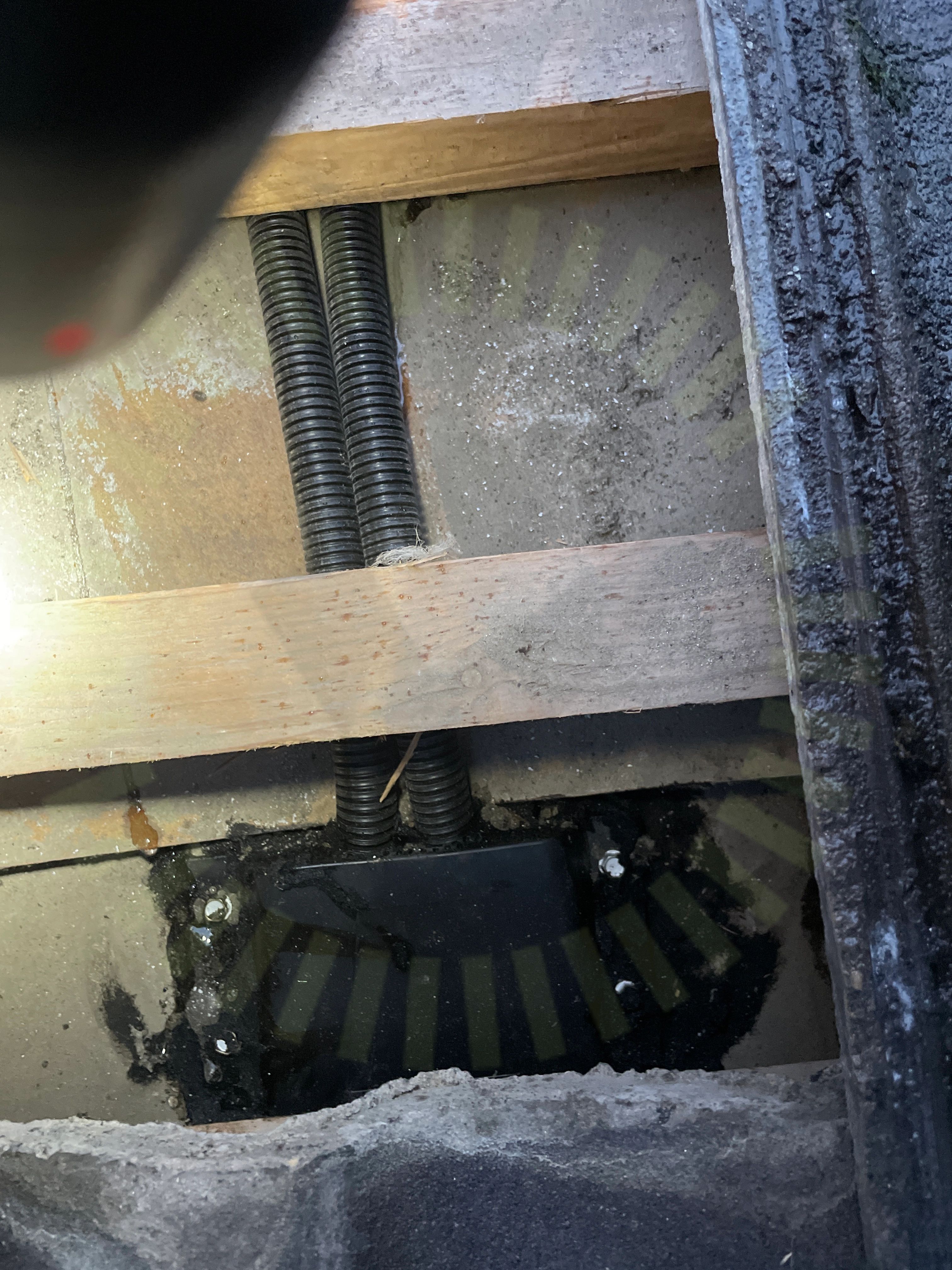

6.6 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
Godkända kontrollpunkter
16/22Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndVäderbeständigt material
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
