Jämför leverantörerAH Energy ABBesiktningsrapport i Skärhamn

Besiktningsrapport

8.8
x

Installation genom

AH Energy AB

Datum

24 maj 2023

Ort

Skärhamn, Västra Götalands län
Förbindelse av kontakter
Förbindelse av kontakter
Stress på kontakter
Stress på kontakter
Skenans utstick för klämma
Skenans utstick för klämma
+ 4
+ 4
89% godkända11% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörElmaterial: Kapsling
AH Energy AB

Installerad av AH Energy AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling (8)Huawei: SUN2000-(3-10KTL)-M1 (41)K2: SingleRail: CrossHook 3S (29)Longi: LR5-54HPB 390-410M (15)Tak 1, K2: SingleRail: CrossHook 3S (1)

Elmaterial: Kapsling

Anmärkningar

1/8
Förskruvningar

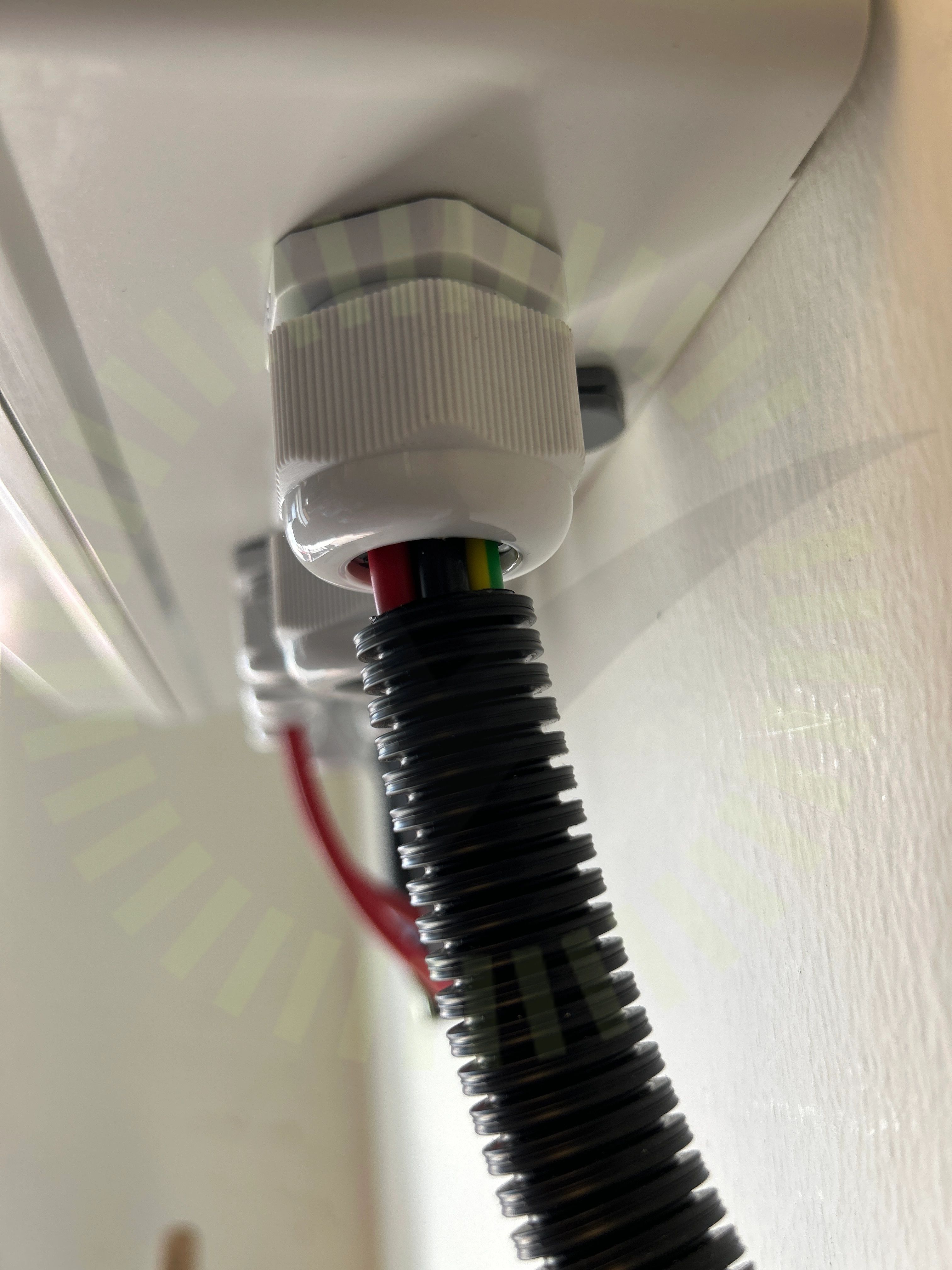

1.1 Förskruvningar

Inte godkänd

Flera ledare går in i förskruvning avsedd för en kabel.

Godkända kontrollpunkter

7/8
BöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

1/41

2.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

39/41
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/41
Informering av solceller

K2: SingleRail: CrossHook 3S

Anmärkningar

5/29
Infästning utanför takstol

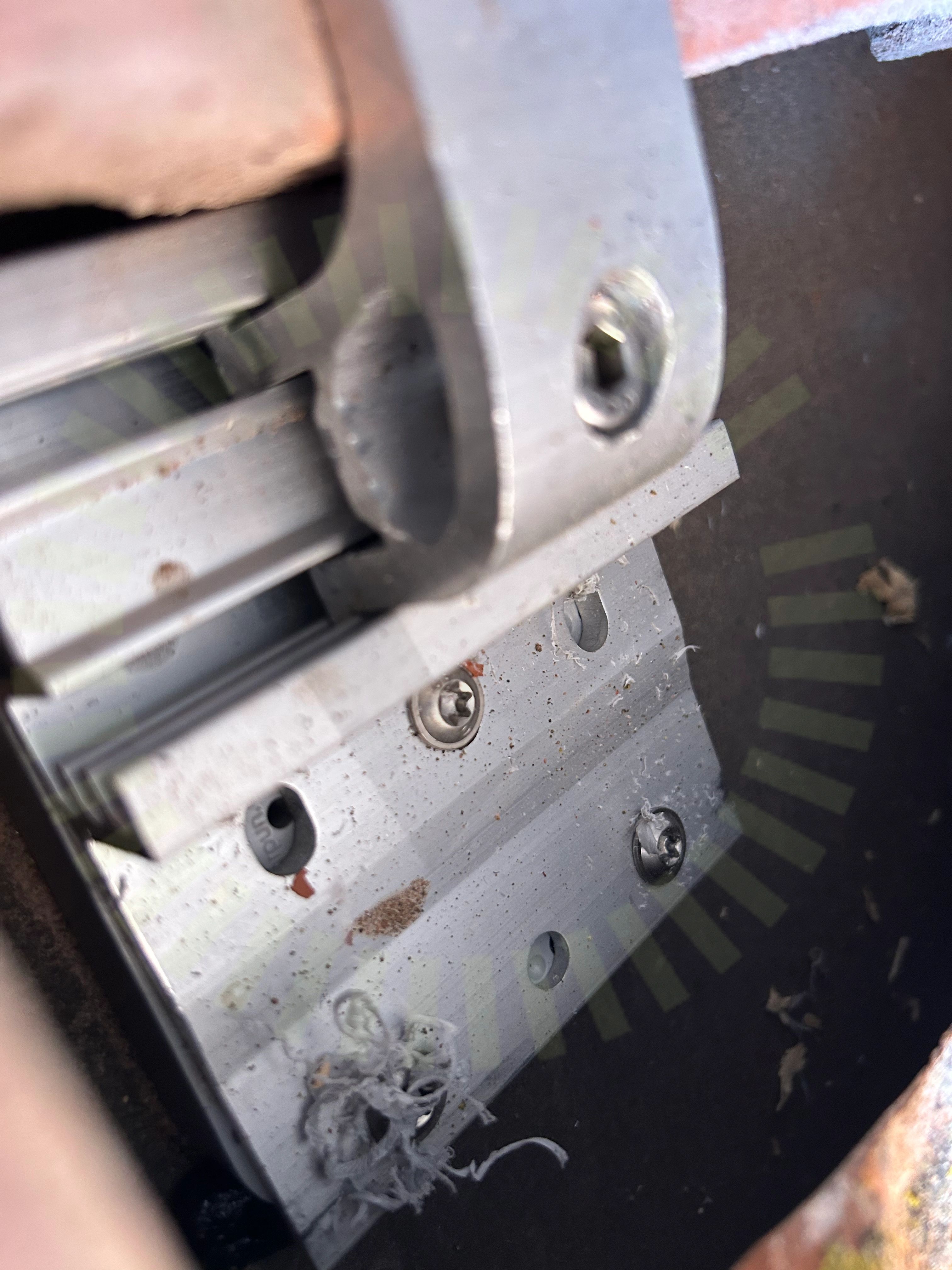

3.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är ej monterad i takstol. Monteringen uppfyller ej tillverkarens anvisning om infästning utanför takstol

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19
Placering

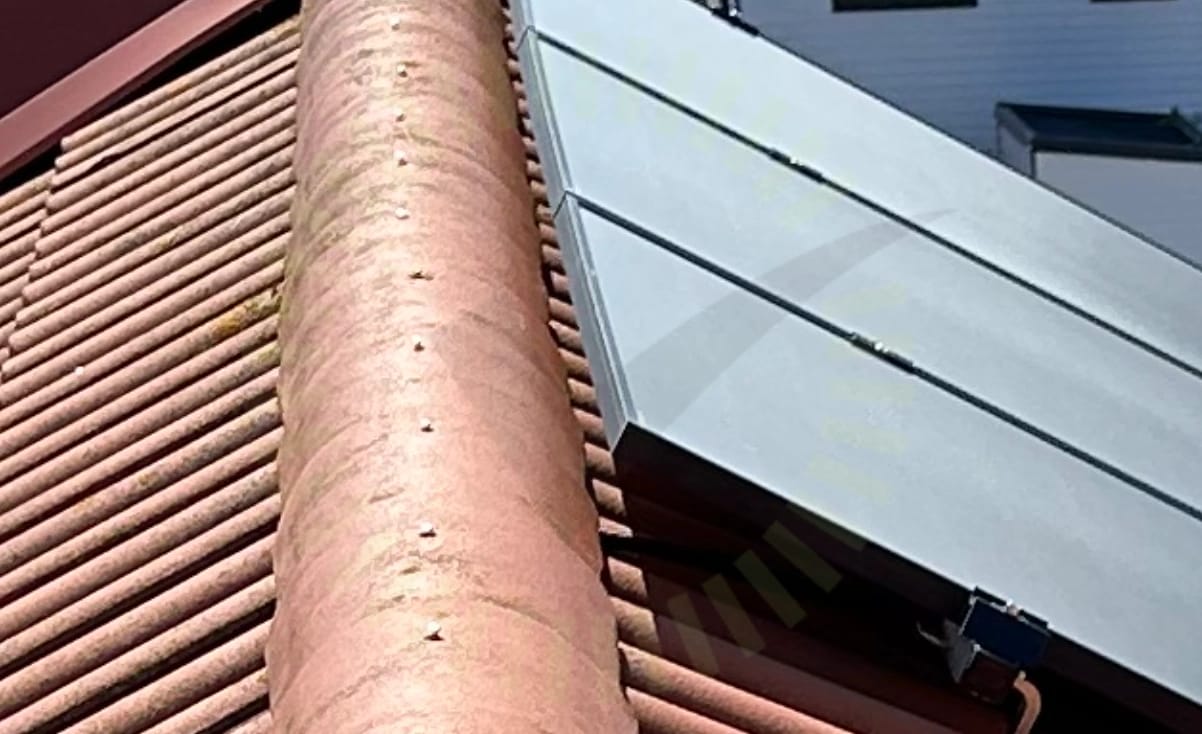

3.2 Placering

Inte godkänd

Paneler är placerade så de går utanför taket. Panelernas högsta punkt är högre än nockens högsta punkt.

Skenans utstick för klämma

3.3 Skenans utstick för klämma

Inte godkänd

För lite skena sticker ut från panelens ram för ändklämmor.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 15

3.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. Takets storlek stämmer inte, paneler är placerade närmare takets kant i verkligheten än vad lastberäkningen anger. Längre avstånd till takets kanter minskar lasterna.

Tillverkarens montageanvisningar
Underliggande takpanna

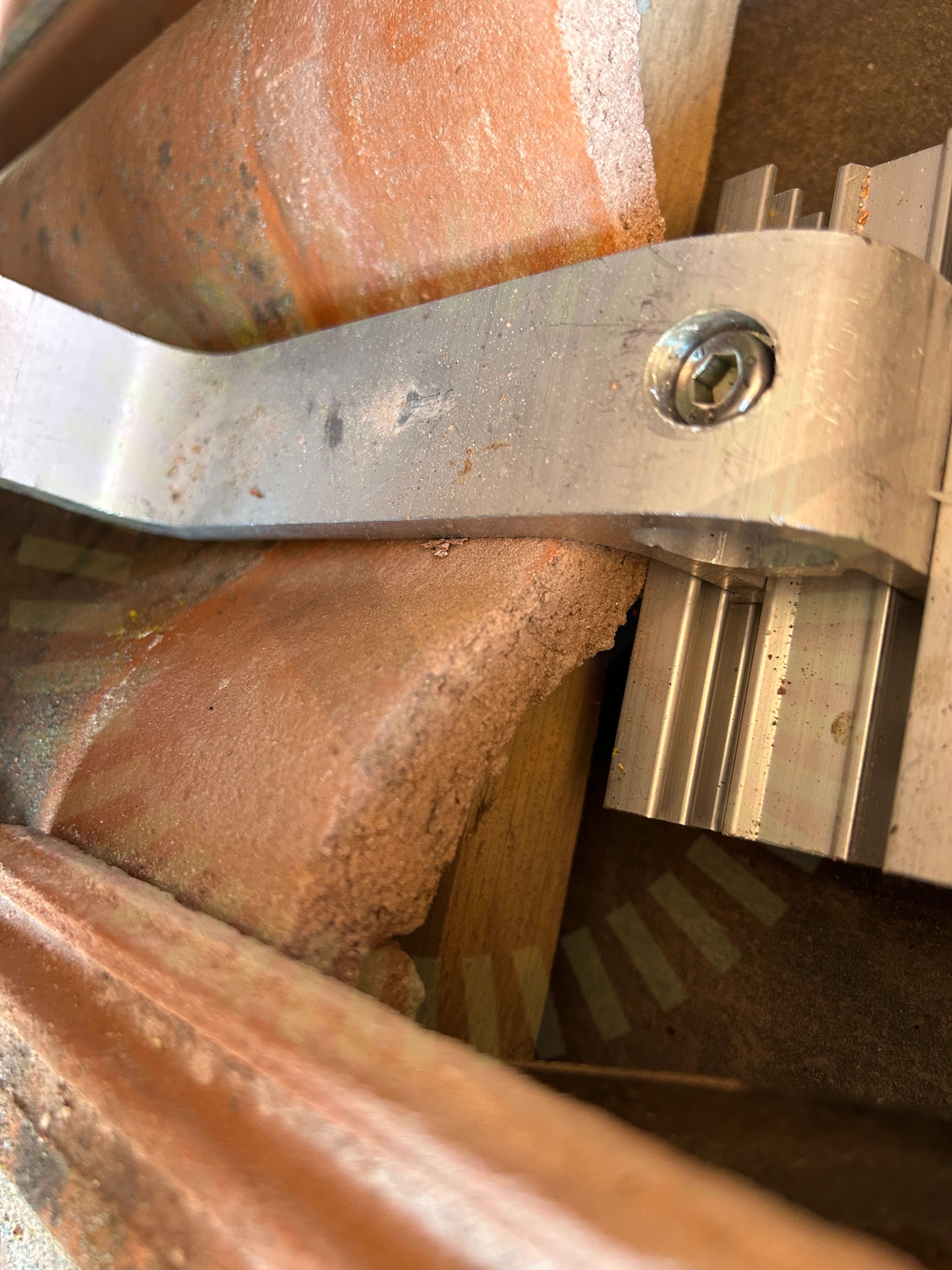

3.5 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot underliggande takpannor

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13

Godkända kontrollpunkter

22/29
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdSkada på klämmorSkadorSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektTakets lutningTakkrokarnas CCTakstolsbreddTermisk brytpunkt skenorTvådelad takkrokVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/29
TakgenomföringTakstolsinfästning

Longi: LR5-54HPB 390-410M

Anmärkningar

3/15
Förbindelse av kontakter

4.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

Mellanrum

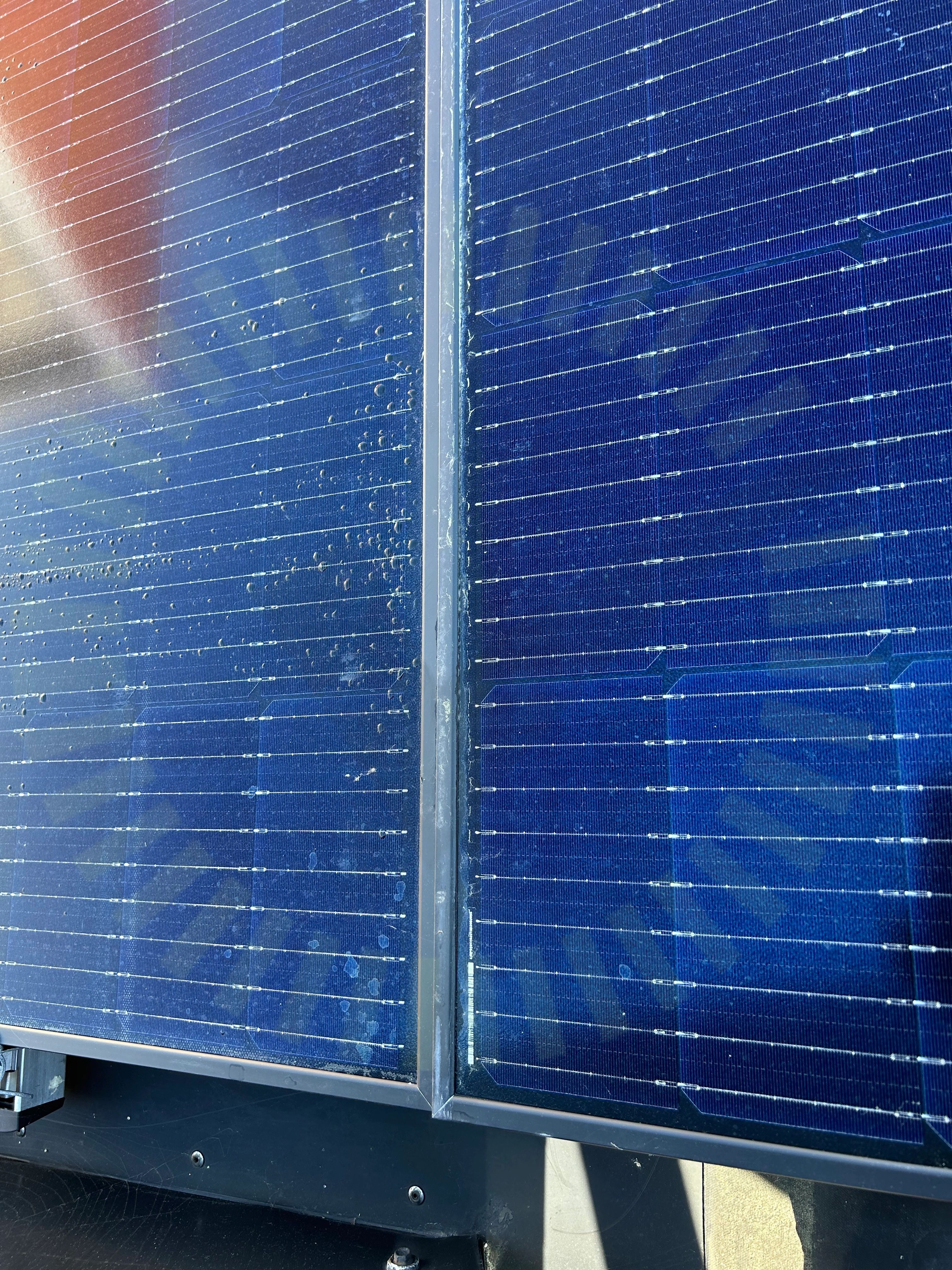

4.2 Mellanrum

Inte godkänd

Paneler är inte separerade.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Stress på kontakter

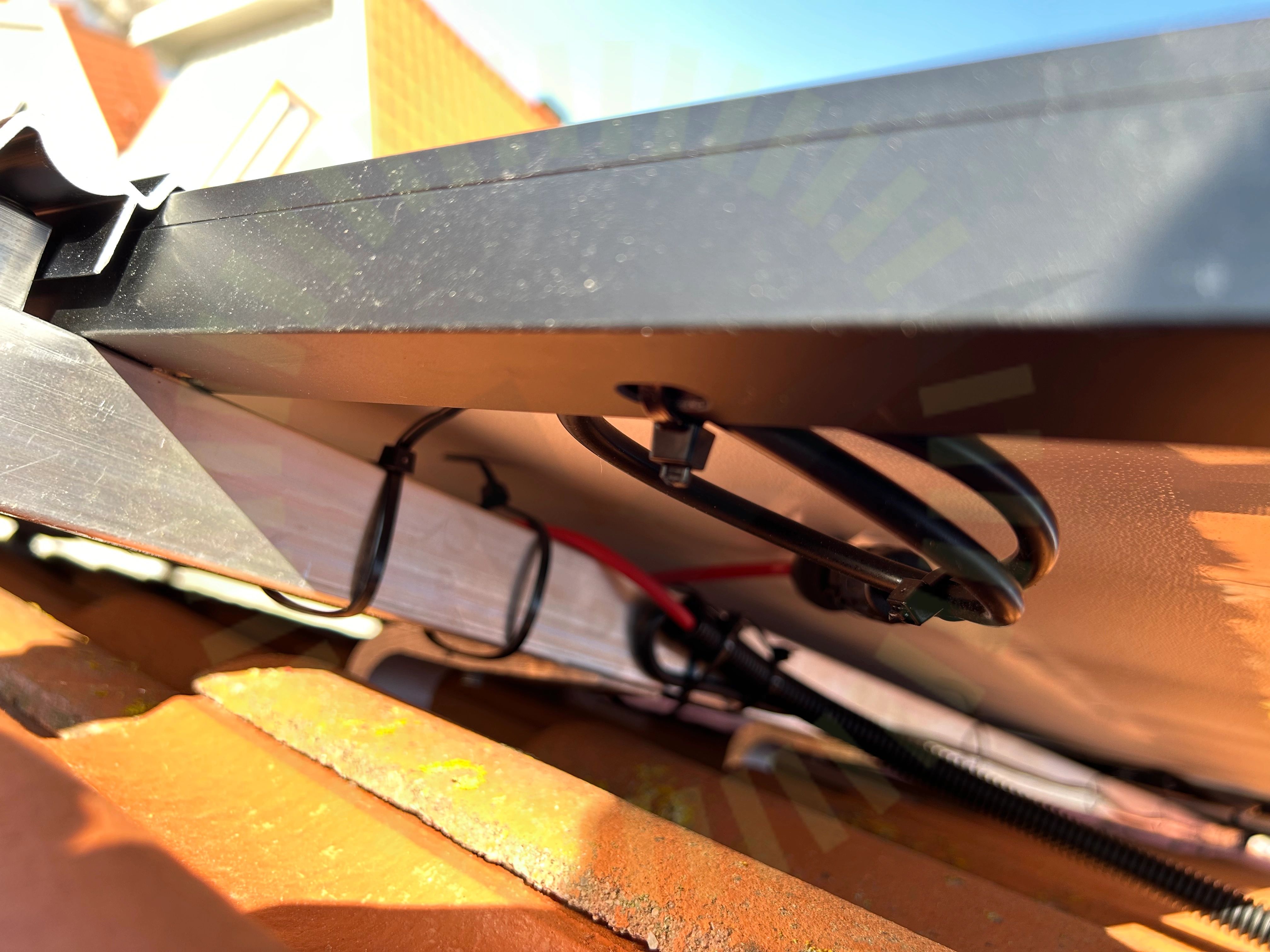

4.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

Godkända kontrollpunkter

12/15
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramSträngförläggningÖverlappning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

1/1

5.1 Återställande av takpannor

Inte godkänd

Takpannor har inte återmonterats korrekt efter att dem lyfts av vid installation.
