1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.4
Installation genom
Takkraft
Datum
24 september 2026
Ort
Vallentuna, Stockholms län
86% godkända14% ej godkända
Om installationen
PanelerDMxxxG12RT-G54HBB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSigenEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema stämmer inte med verkligheten. Placering av paneler är annan i verkligheten än i dokumentet.
Godkända kontrollpunkter
1/3Avtal
DMEGC: DMxxxG12RT-G54HBB
Anmärkningar
2/17

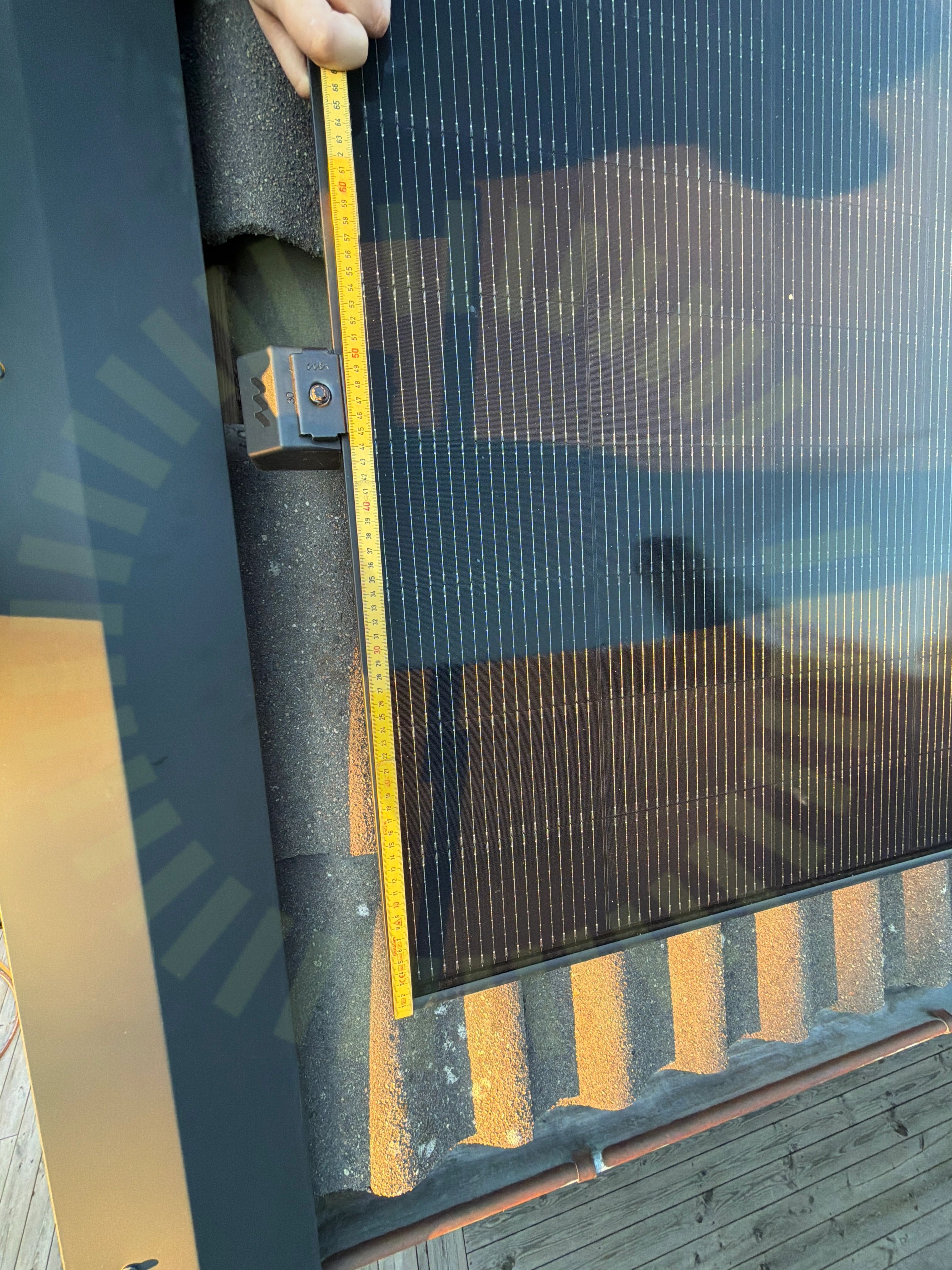

2.1 Nordmounts klämmor klämzon
Inte godkändKlämmor är placerade utanför den angivna klämzonen för den valda klämman. Underlag för använd klämzon saknas.

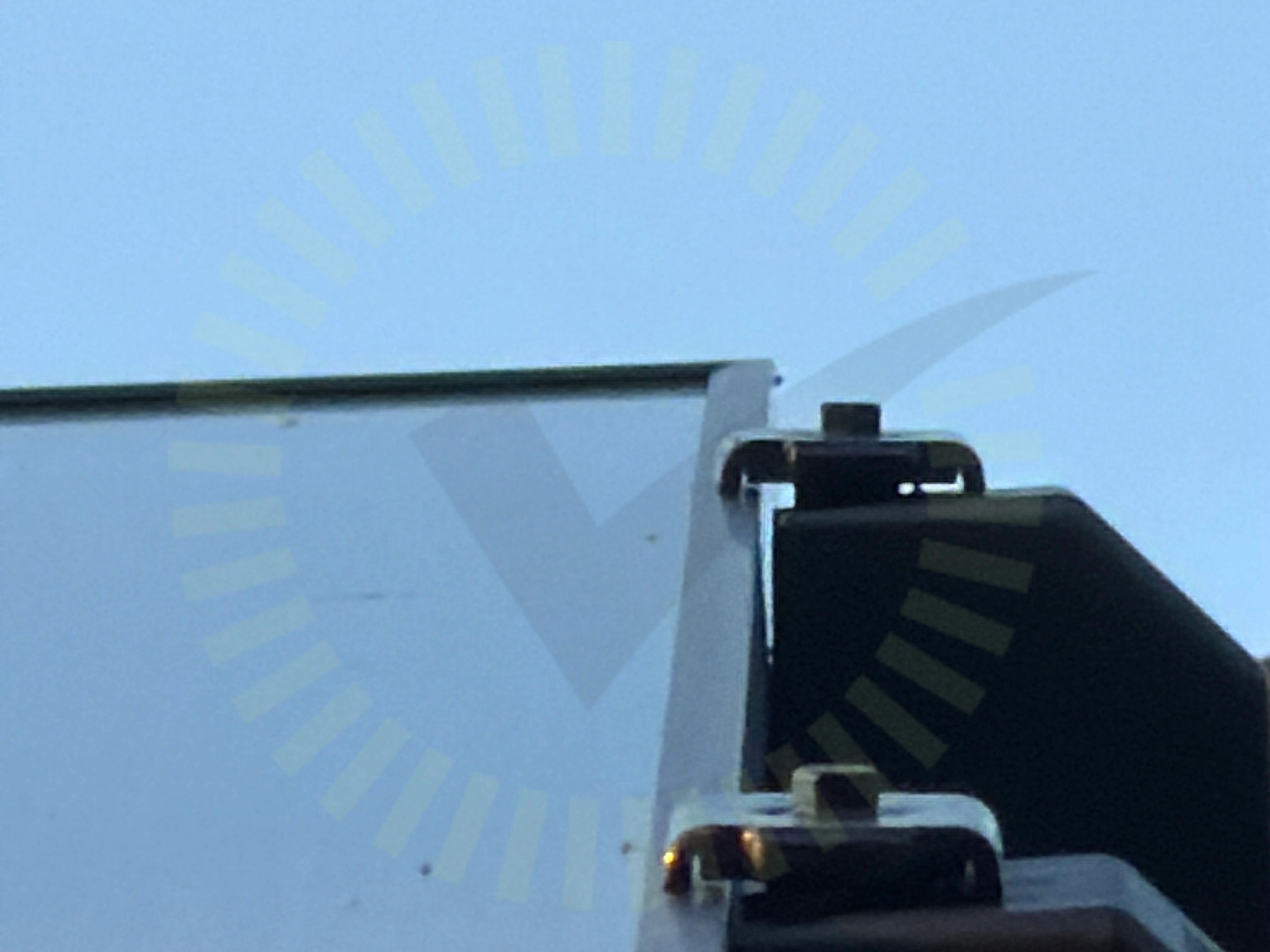

2.2 Nordmounts klämmor överlappning
Inte godkändKlämmorna överlappar inte korrekt med panelramen. Måste tryckas in hela vägen.
Godkända kontrollpunkter
14/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Nordmount Panntak: Bärläkt
Anmärkningar
4/22

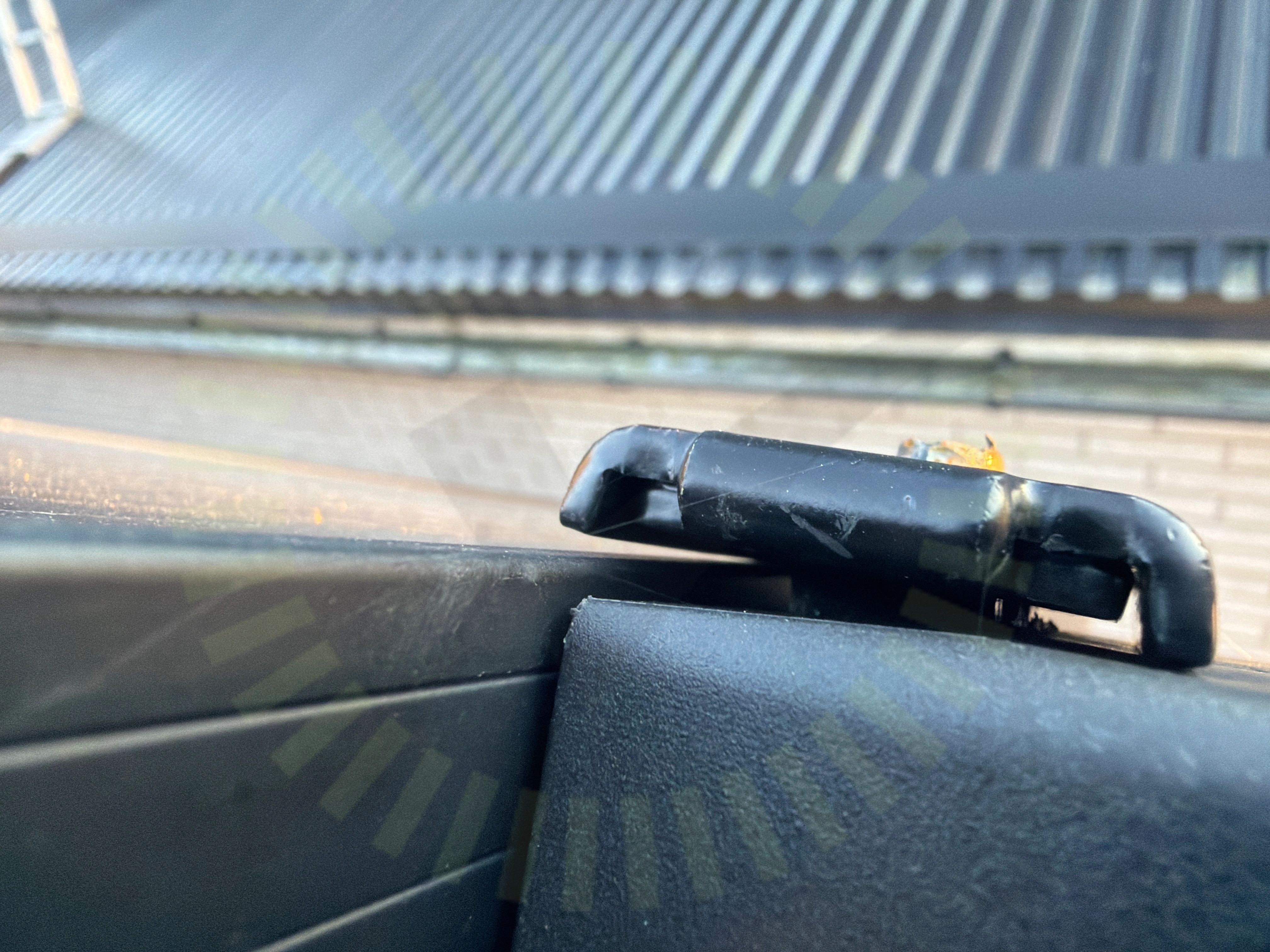

3.1 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7
3.2 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Paneler är inte monterade som det anges i lastberäkning och taket är större i lastberäkningen än i verkligheten.
Tillverkarens montageanvisningar
3.3 Säkerhetsavstånd
Inte godkändKorrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
3.4 Takkrokarnas CC
Inte godkändKorrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
18/22Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakgenomföringUnderliggande takpannaVäderbeständigt material
Sigenergy: SigenStor EC 5.0-25.0 TP
Anmärkningar
5/47

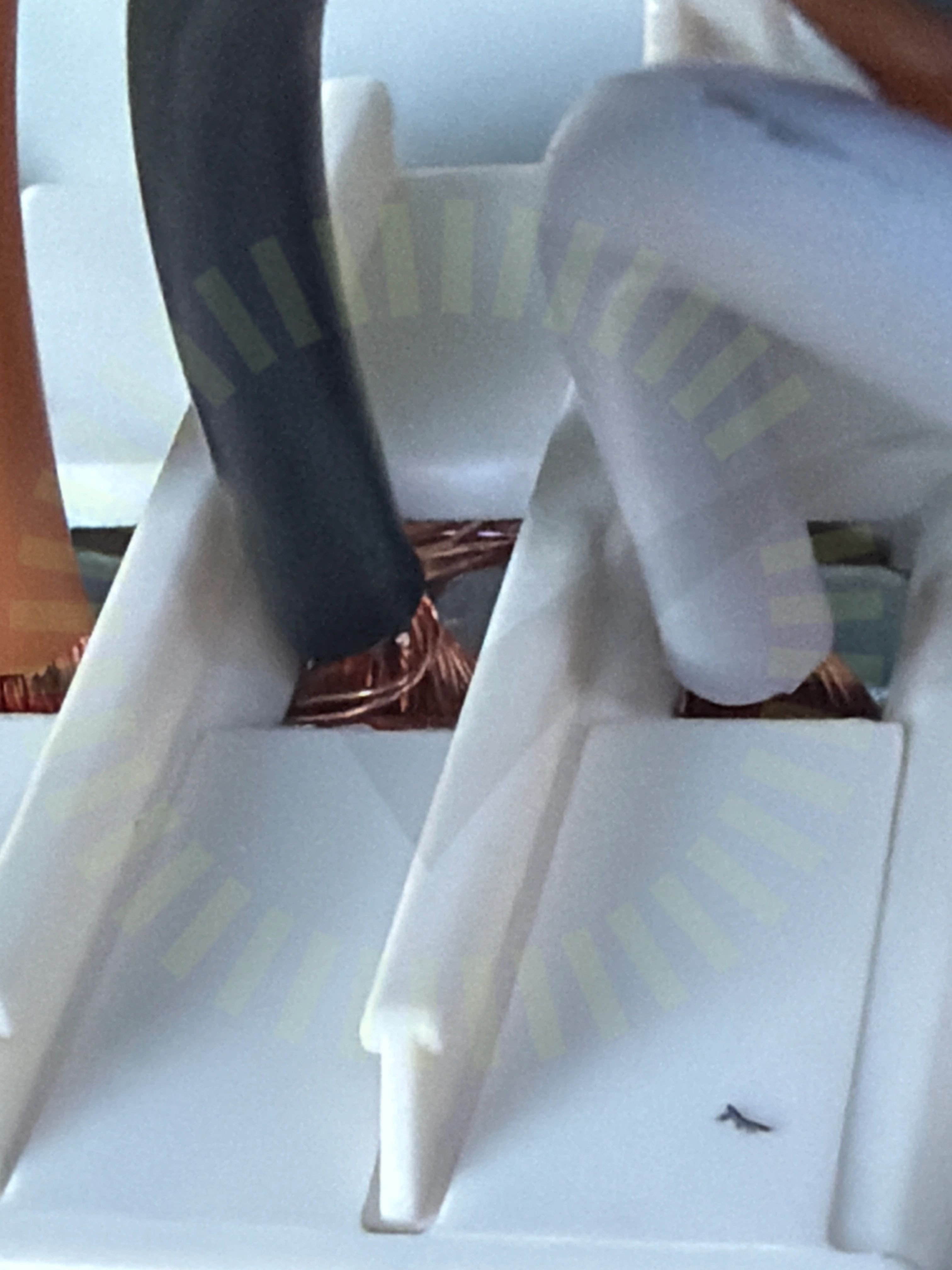

4.1 Anslutning av ledare
Inte godkändKardeler har missat plint. På något ställe enbart fåtal kardeler och på annat ställe halva ledaren är utanför.
SS 436 40 00 (134.1.4)
4.2 Identifiering
Inte godkändMärkning saknas för smartmätarens säkringar. Det är inte tydligt vad säkringen är till.
SS 436 40 00 (514.1)

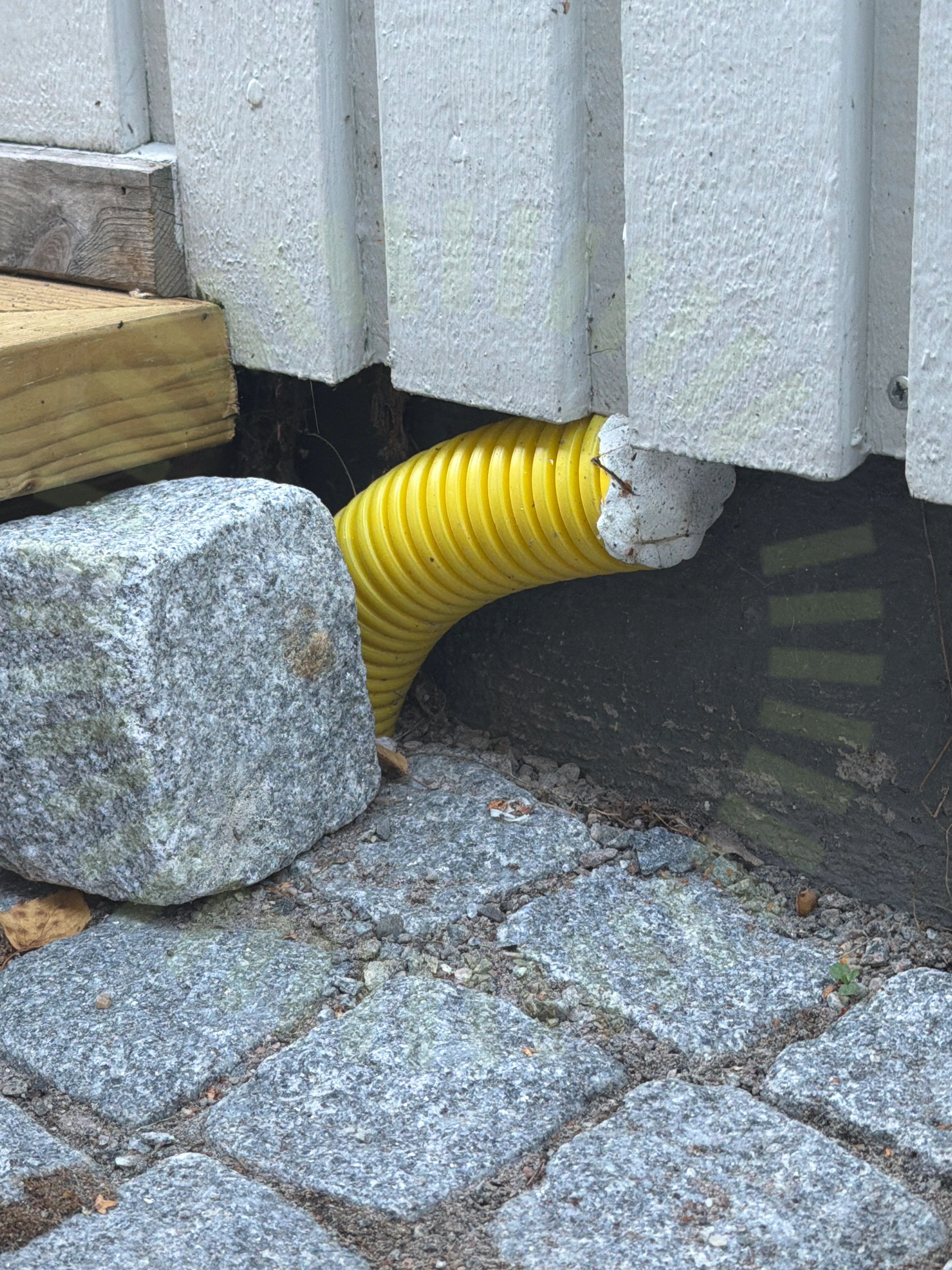

4.3 Väderbeständigt material
Inte godkändGul markslang skall förläggas under mark och kommer med tiden att vittra sönder.

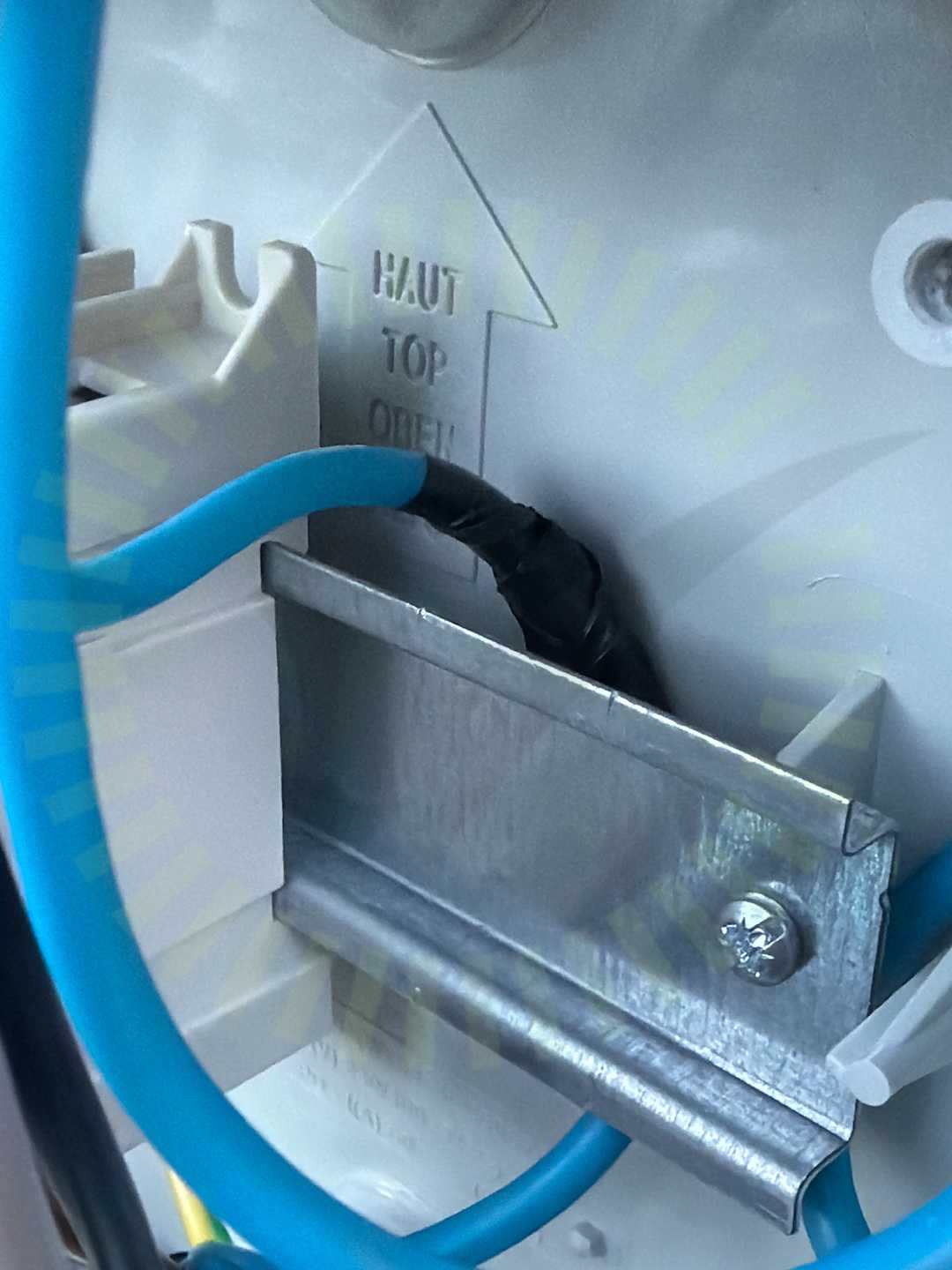

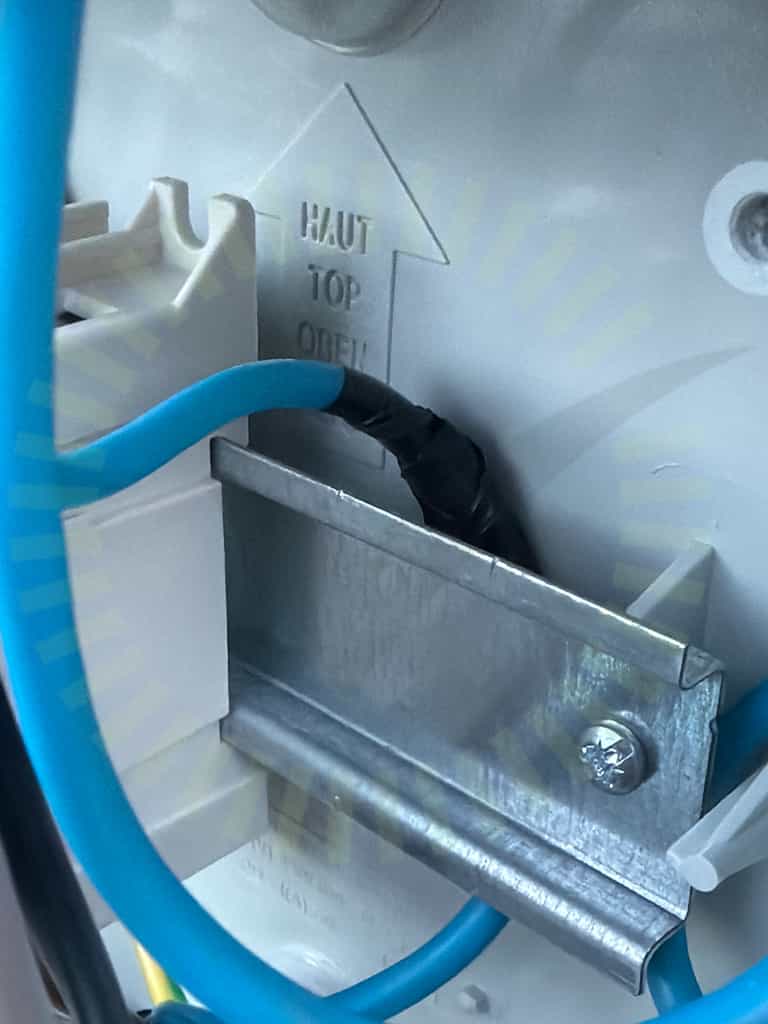

4.4 Skadat kablage
Inte godkändLedare har tejpats. Antagligen på grund av skadad isolering.
4.5 Väderskydd
Inte godkändVäxelriktaren står inte väderskyddad
Godkända kontrollpunkter
42/47AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFunktionsjordFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSträngdesignTillgång till batterietTillgänglighetSkadorSkarp kantStress på kontakterSträngdimensioneringSäkringsdimensionVarning för backspänningVarning för likspänningVäxelriktarens IP klassning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
