Besiktningsrapport

9.5

Installation genom

Fyrstads Entreprenad

Datum

1 december 2023

Ort

Uddevalla, Västra Götalands län

Underliggande takpanna

Skenornas infästning

Skenskarvar

Väderbeständigt material

96% godkända4% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörUndercentral

Installerad av Fyrstads Entreprenad som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, JA Solar: JAM54S31 (395-420) MR

Godkända kontrollpunkter

16/17

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

3/24

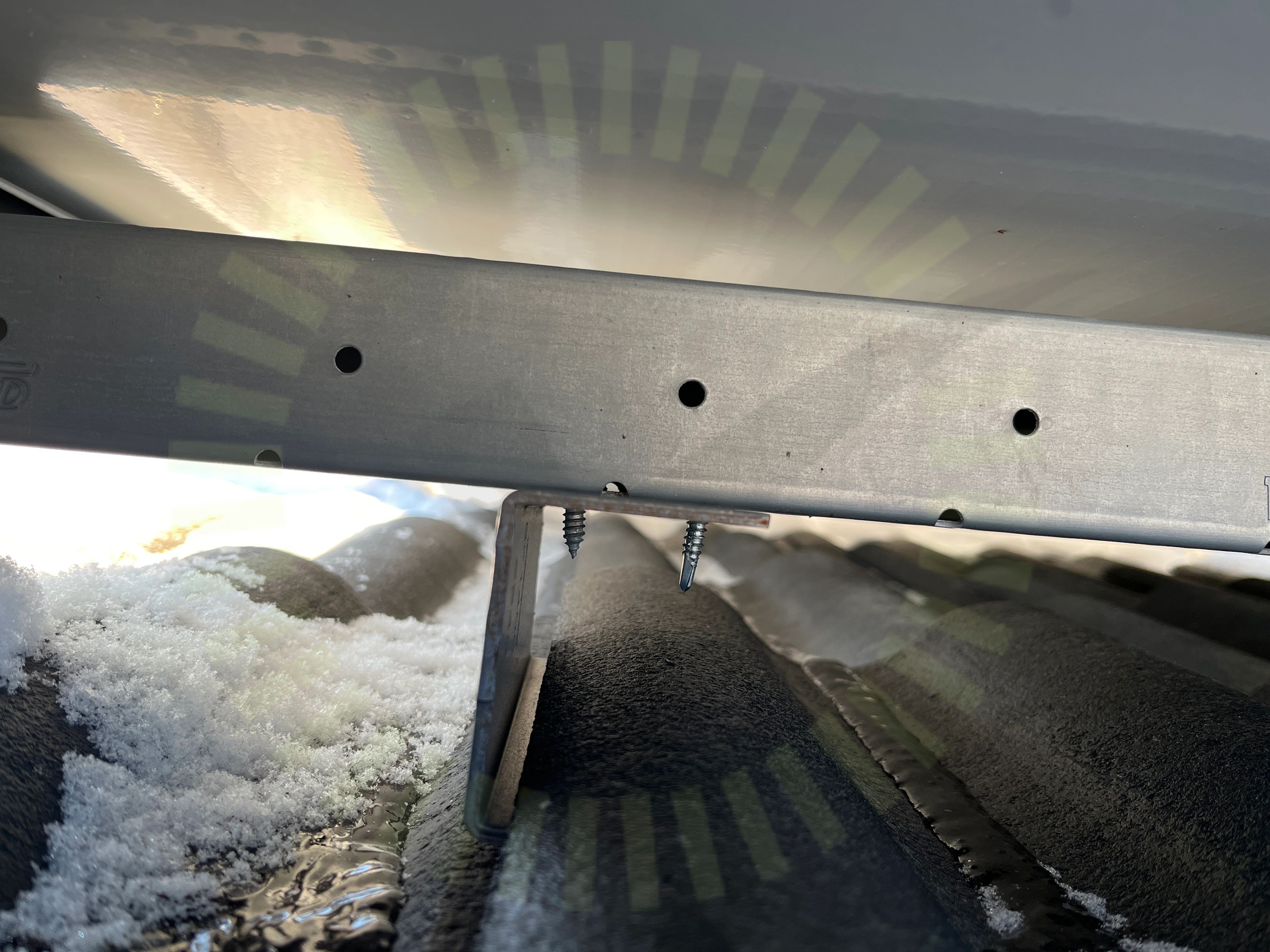

3.1 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Fel skruv är använd.

MA5102 Sid 1 (1) | Version 3 - 221101

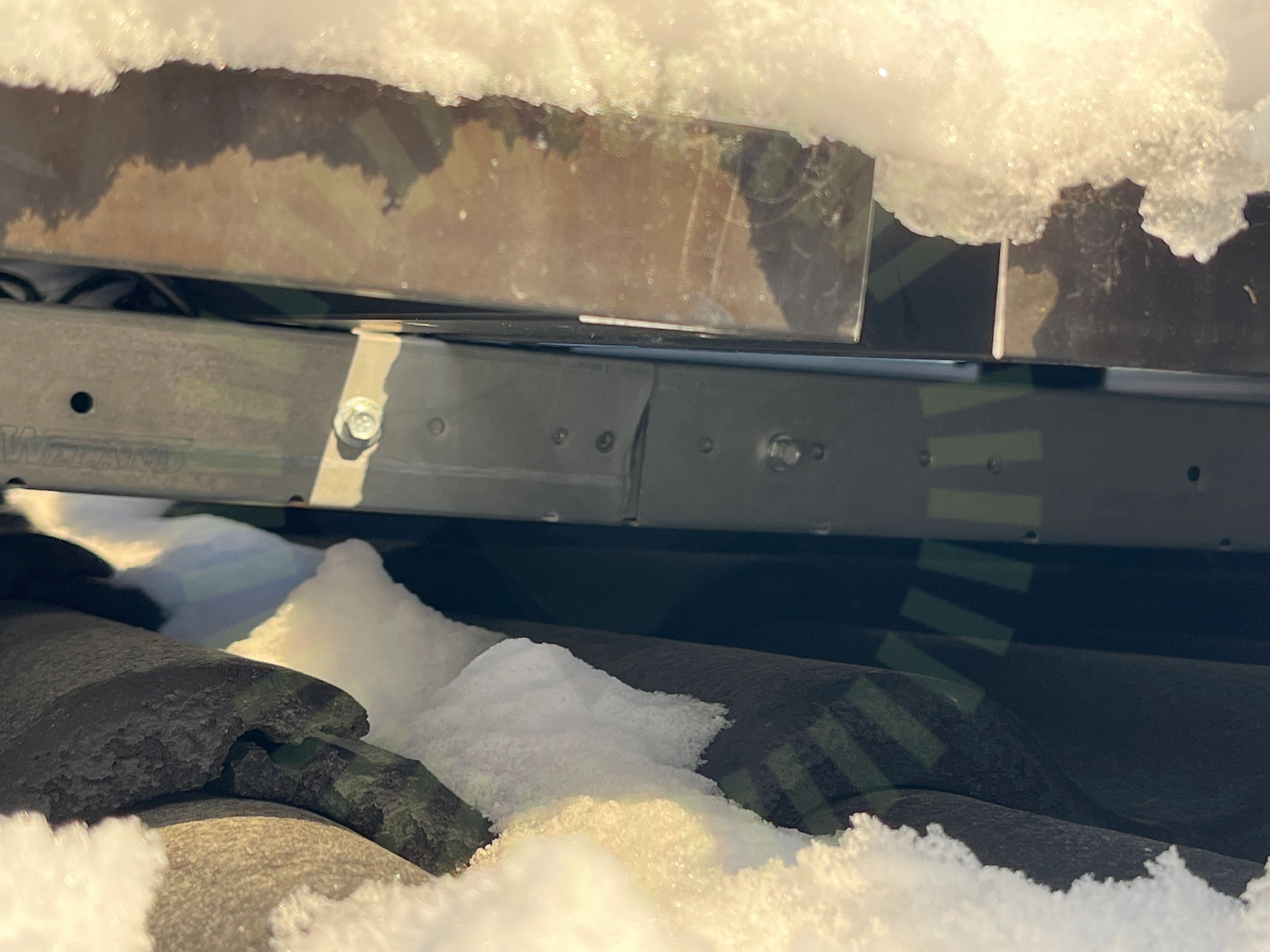

3.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruv är felplacerade.

MA5102 Sid 1 (1) | Version 3 - 221101

3.3 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

20/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Undercentral

Godkända kontrollpunkter

8/8

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/32

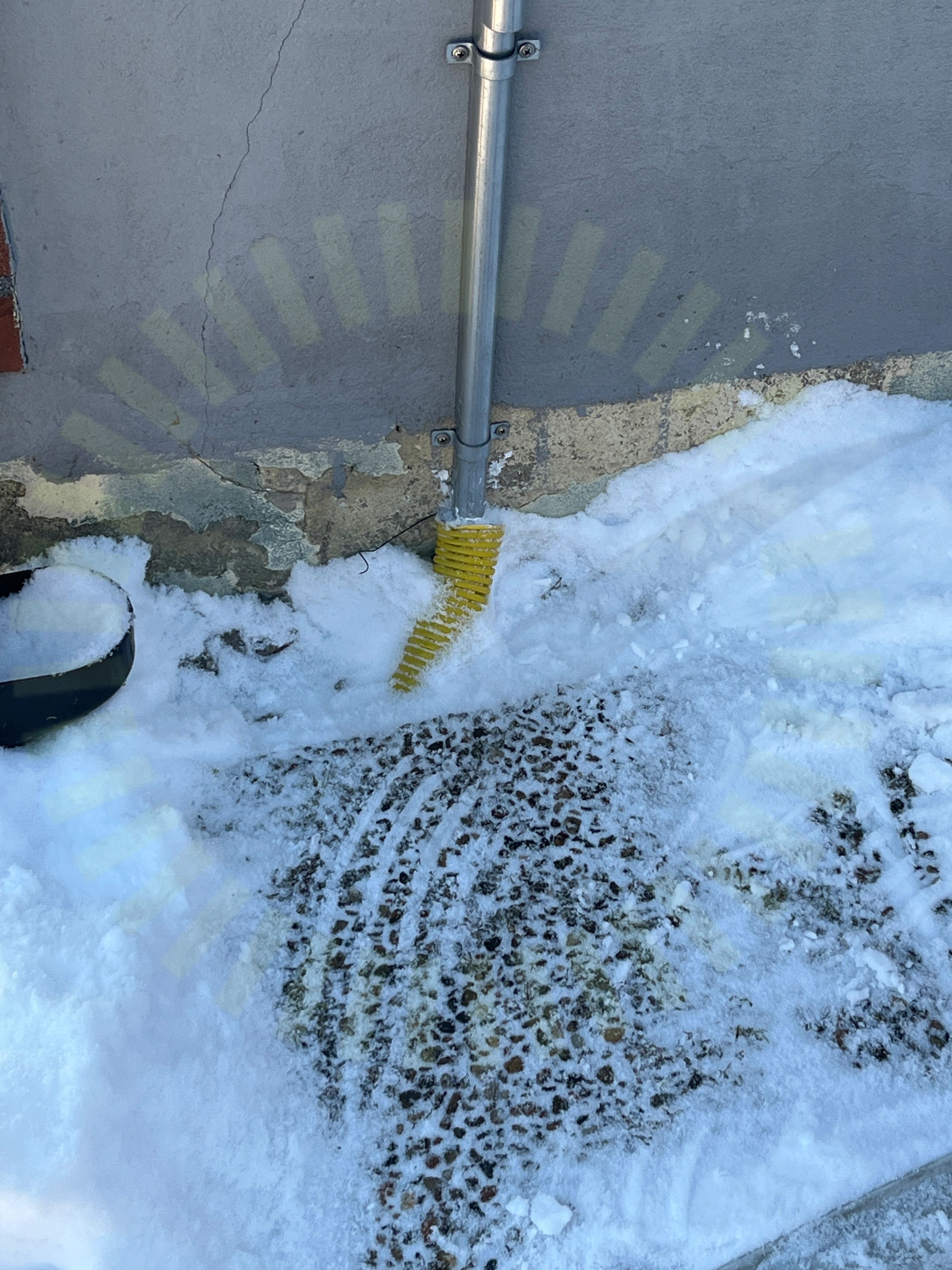

6.1 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

Godkända kontrollpunkter

31/32
