Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Bredsands El & Solteknik

Datum

26 juli 2023

Ort

Ekolsund, Uppsala län
Jordning av chassi
AC Böjradie
Lock
92% godkända8% ej godkända

Om installationen

VäxelriktareSunGrow: SG5-12RT
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
Bredsands El & Solteknik

Installerad av Bredsands El & Solteknik som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/5
Mätprotokoll DC

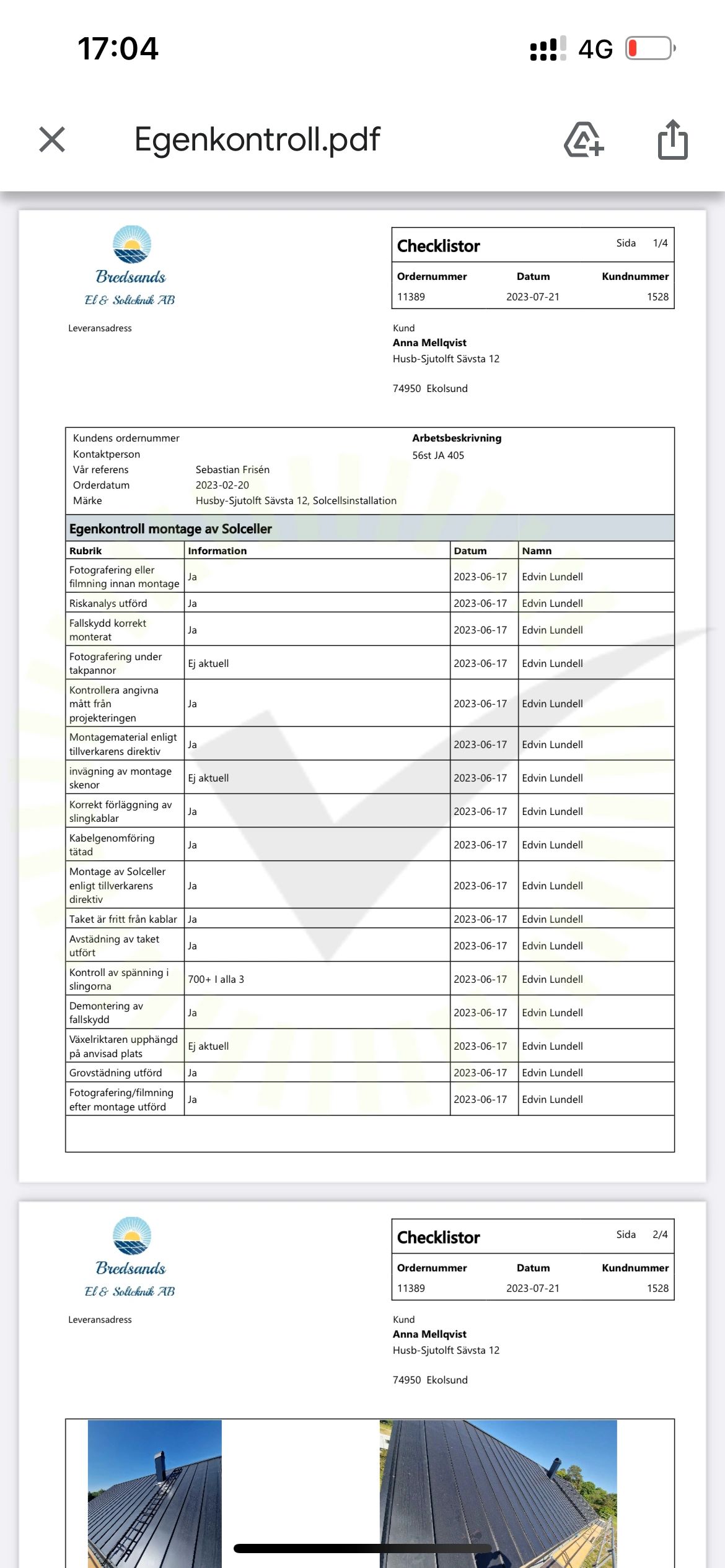

1.1 Mätprotokoll DC

Inte godkänd

Det står att det är 700+ i alla strängar vilket är osannolikt då en sträng har 10 paneler.

Godkända kontrollpunkter

4/5
AvtalAvtalSträngschemaSträngschema

Batteri

Anmärkningar

1/8
Lock

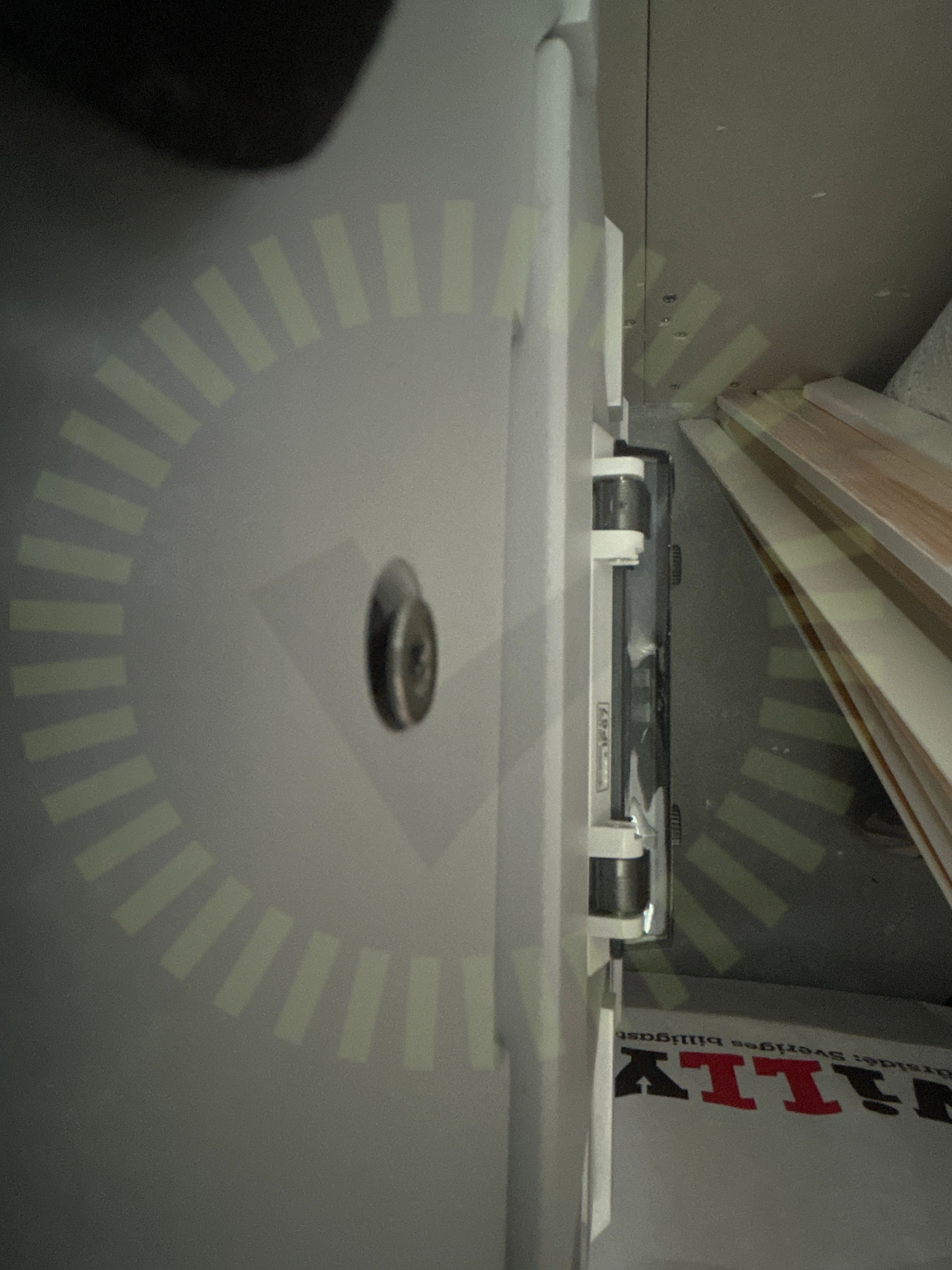

2.1 Lock

Inte godkänd

Batteriets lock är inte fastskruvat.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 20.

Godkända kontrollpunkter

7/8
AvståndInfästningKommunikationMiljökravPESkadorVinkel

Varselmärkning

Anmärkningar

1/9
Informering av solceller

3.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

8/9
Missvisande varselmärkningMissvisande varselmärkningTillförlitligt fästTillförlitligt fästVarning för backspänningVarning för backspänningVarning för likspänningVarning för likspänning

Växelriktare

Anmärkningar

6/67
AC Böjradie

4.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Manteln har stukats vid montering. Påverkan invändigt är oklart.

Avstånd närliggande objekt

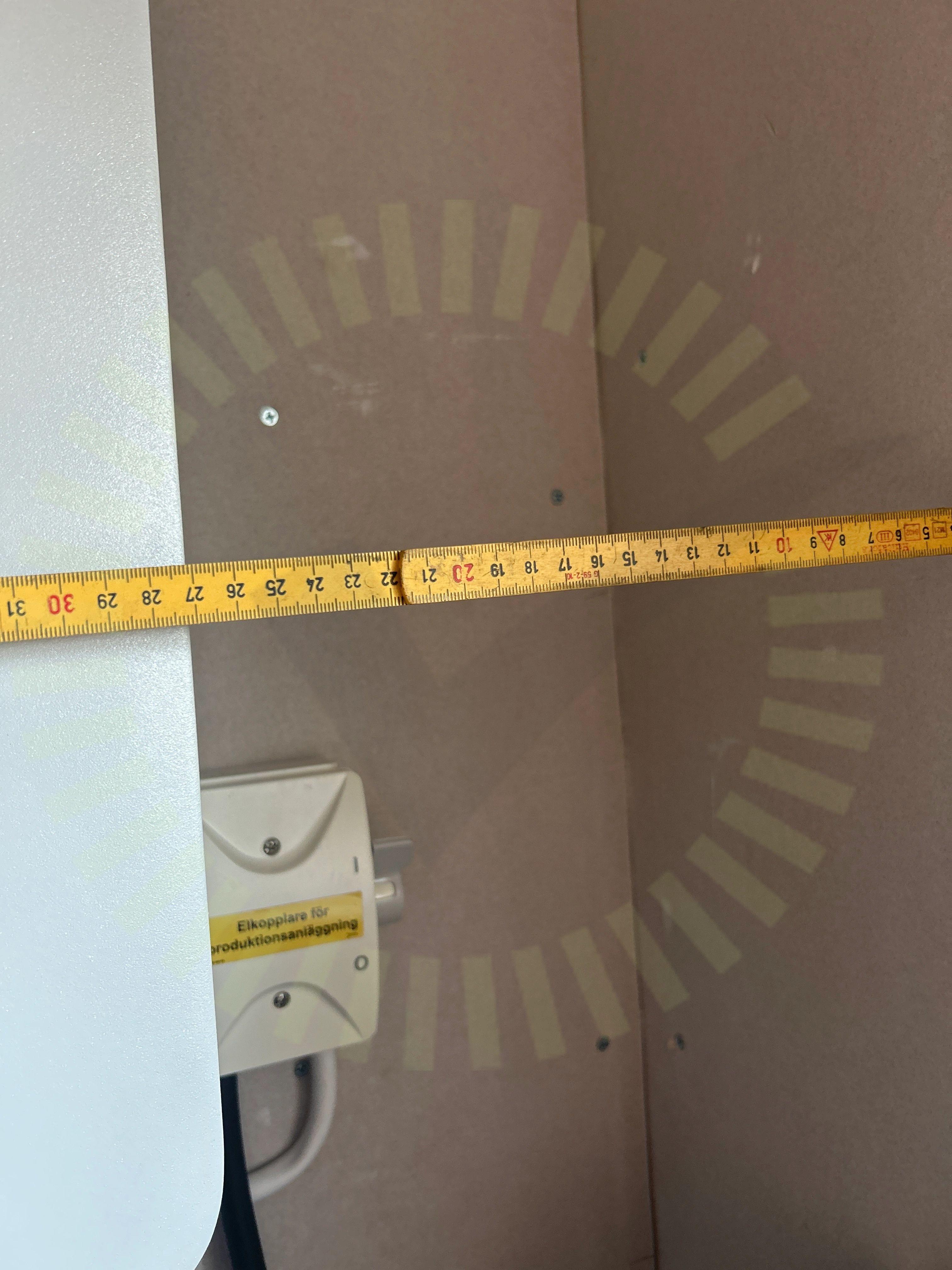

4.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

4.3 DC Max Ström

Inte godkänd

Panelens ström är 13.87A vilket överstiger vad mppt1 kan hantera. Produktion påverkas negativt.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

4.4 Huvudsäkring

Inte godkänd

Huvudsäkringen är för liten för solcellsanläggningens totala produktion. Underlag för statisk eller dynamisk begränsning saknas.

Jordning av chassi

4.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

4.6 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

Godkända kontrollpunkter

61/67
AC Anslutning VäxelriktareAC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC Kablage förläggningAvstånd närliggande objektBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skyddDC Kablage skyddDC KontakterDC KontakterDC Kontakter anslutningDC Kontakter anslutningDC Max SpänningDC Max SpänningDC Max StrömDC Min SpänningDC Min SpänningDubbel matningDubbel matningFastsäkring av produktFastsäkring av produktFörskruvningFörskruvningGenomföringarGenomföringarInfästningInfästningKabeldimensioneringKabeldimensioneringLedare anslutnaLedare anslutnaLikspänningskomponenterLikspänningskomponenterMärkningMärkningPlaceringPlaceringSkadat kablageSkadat kablageSkarp kantSkarp kantStress på kontakterStress på kontakterSträngdesignSträngdesignSäkringsdimensionUppskalad ledareVentilationVentilationVäderbeständigt materialVäderbeständigt materialVäderskyddVäderskyddVäxelriktarens IP klassningVäxelriktarens IP klassning
