Besiktningsrapport
8.7
Installation genom
Alstra
Datum
9 oktober 2023
Ort
Bjärred , Skåne län
Dubbel matning
Genomföringar
Stress på kontakter
+ 4
88% godkända
12% ej godkända
Om installationen
Paneler
Recom: RCM-xxx-7MG
Montagesystem
K2: Dome Zero
Växelriktare
SunGrow: SG15-20RT
Tillbehör
Undercentral
Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3

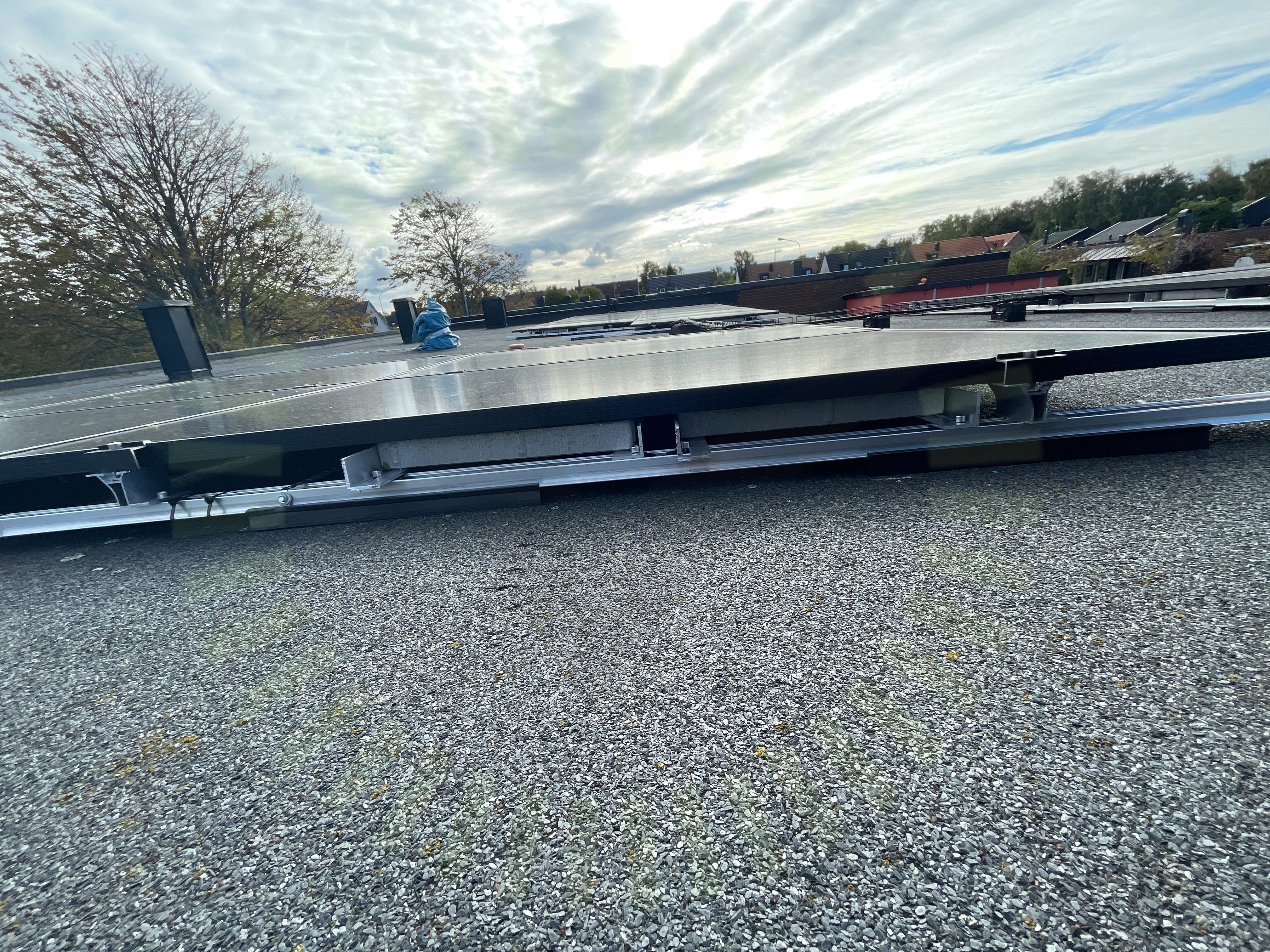

Tak 1, K2: Dome Zero
Anmärkningar
1/21
2.1 Dome Zero Peak infästning
Inte godkänd
Klämmornas orientering stämmer inte överens med tillverkarens anvisningar.
Godkända kontrollpunkter
20/21
Tak 1, Recom: RCM-xxx-7MG
Anmärkningar
2/14

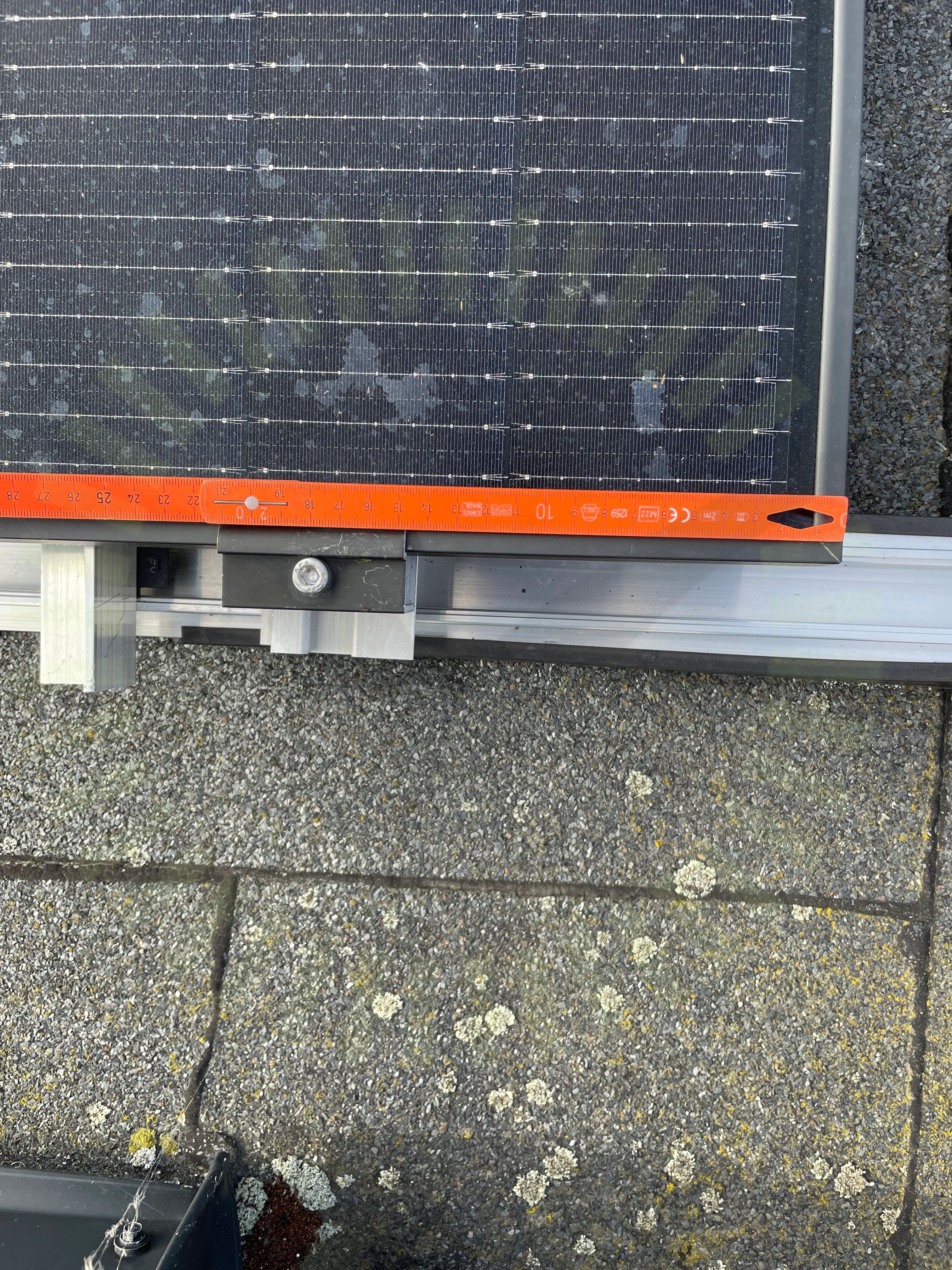

3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

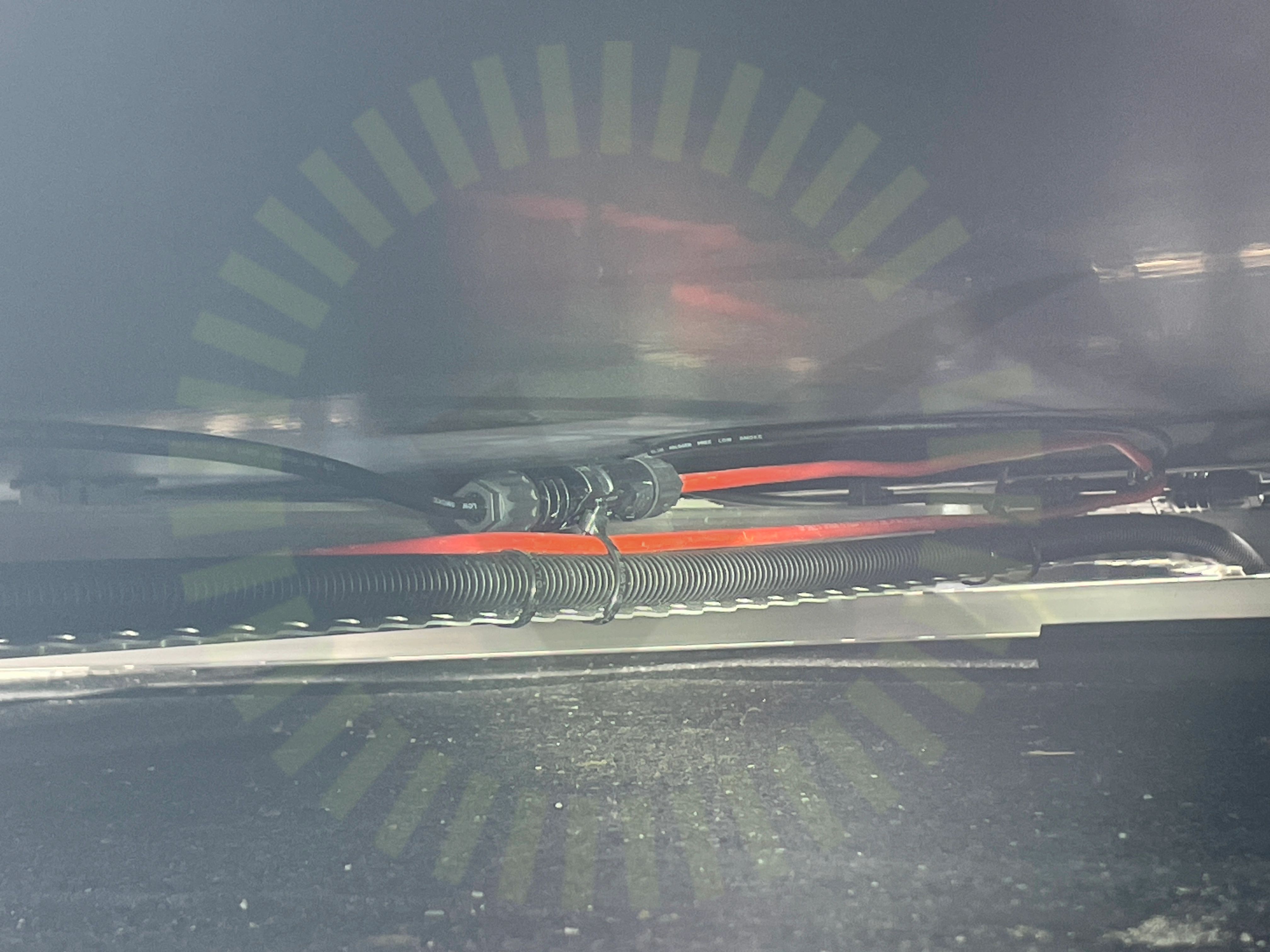

3.2 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna. Förekommer på flertalet ställen under samtliga panelfält.
Godkända kontrollpunkter
12/14
Undercentral
Anmärkningar
2/8
4.1 IP-Klassning
Inte godkänd
Då förskruvning har två kablar i sig så sluter den ej helt tätt. Därav så uppfylls inte IP klassningen på undercentral.

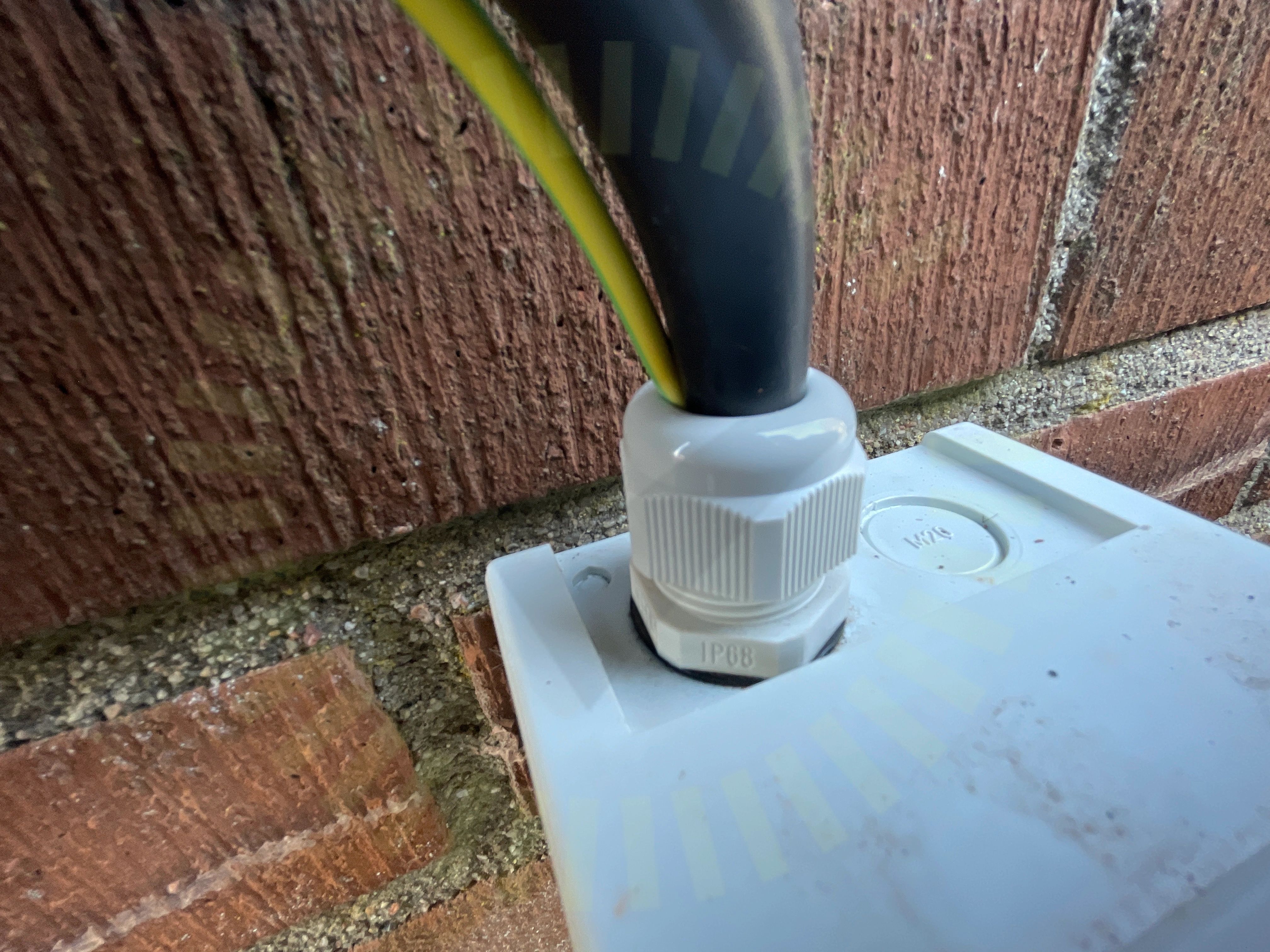

4.2 Kabelinföringar
Inte godkänd
Två kablar går in i en förskruvning avsedd för en kabel.
Godkända kontrollpunkter
3/8
Ej tillgängligt vid besiktning
3/8
Varselmärkning
Godkända kontrollpunkter
5/5
Växelriktare
Anmärkningar
5/35
6.1 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

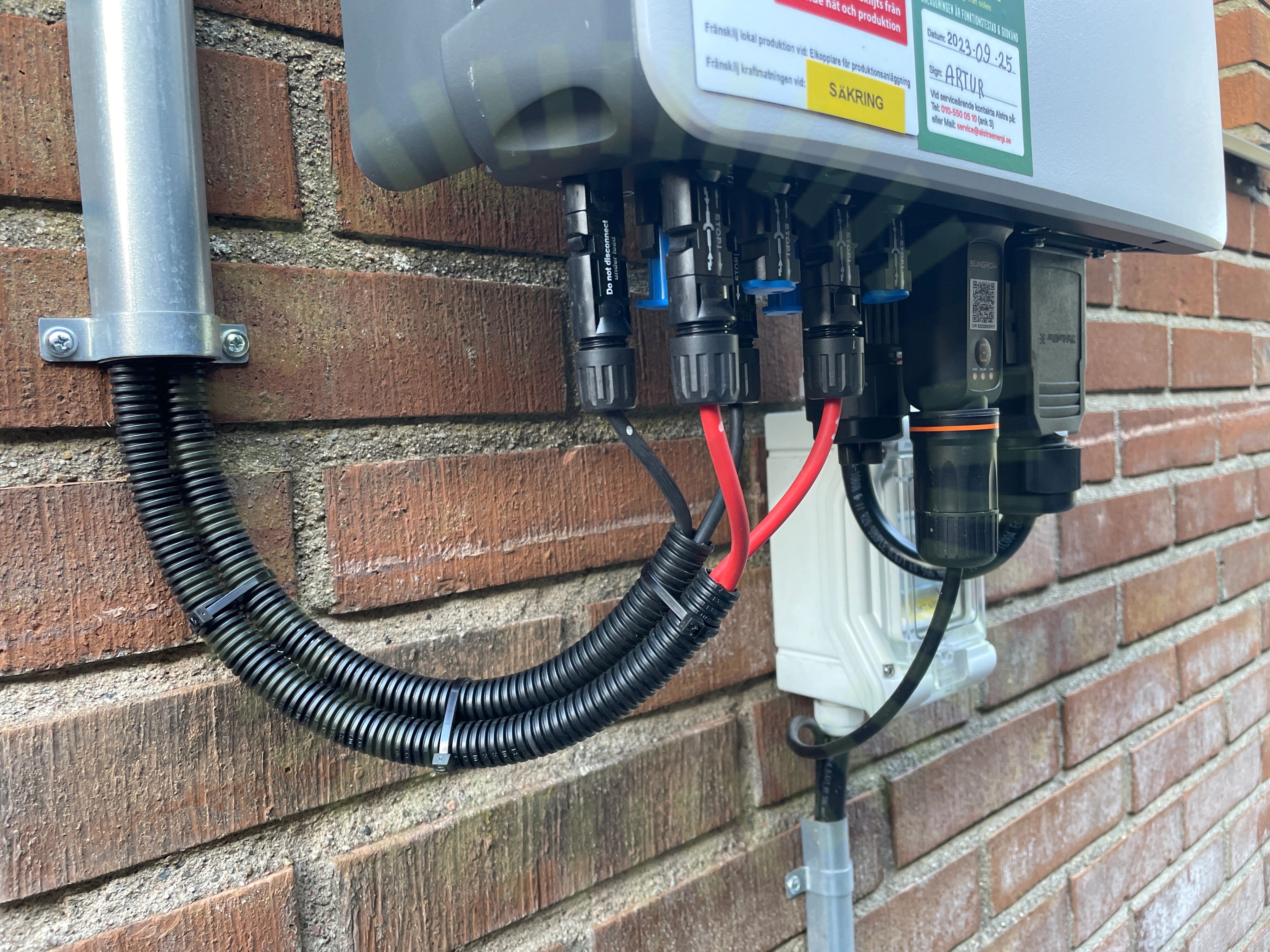

6.2 Stress på kontakter
Inte godkänd
Växelriktarens kontakter utsätts för stress. Kontakter dras nedåt av slangen.
6.3 Tillgänglighet
Inte godkänd
Skruv för lock till kapsling där växelriktarens säkringar sitter är rundad, lock går ej att öppna.

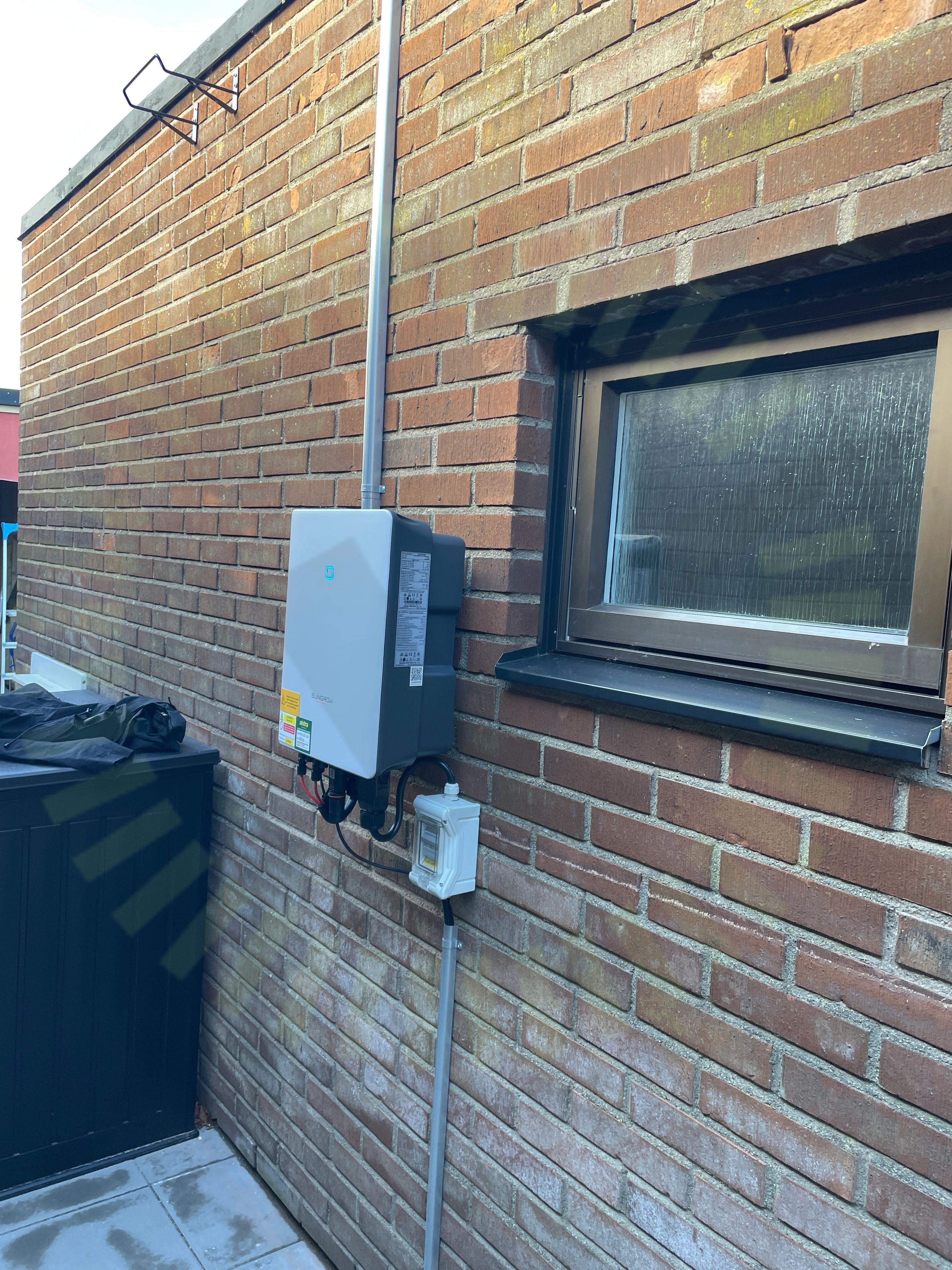

6.4 Väderskydd
Inte godkänd
Växelriktaren är inte placerad så den är väderskyddad.

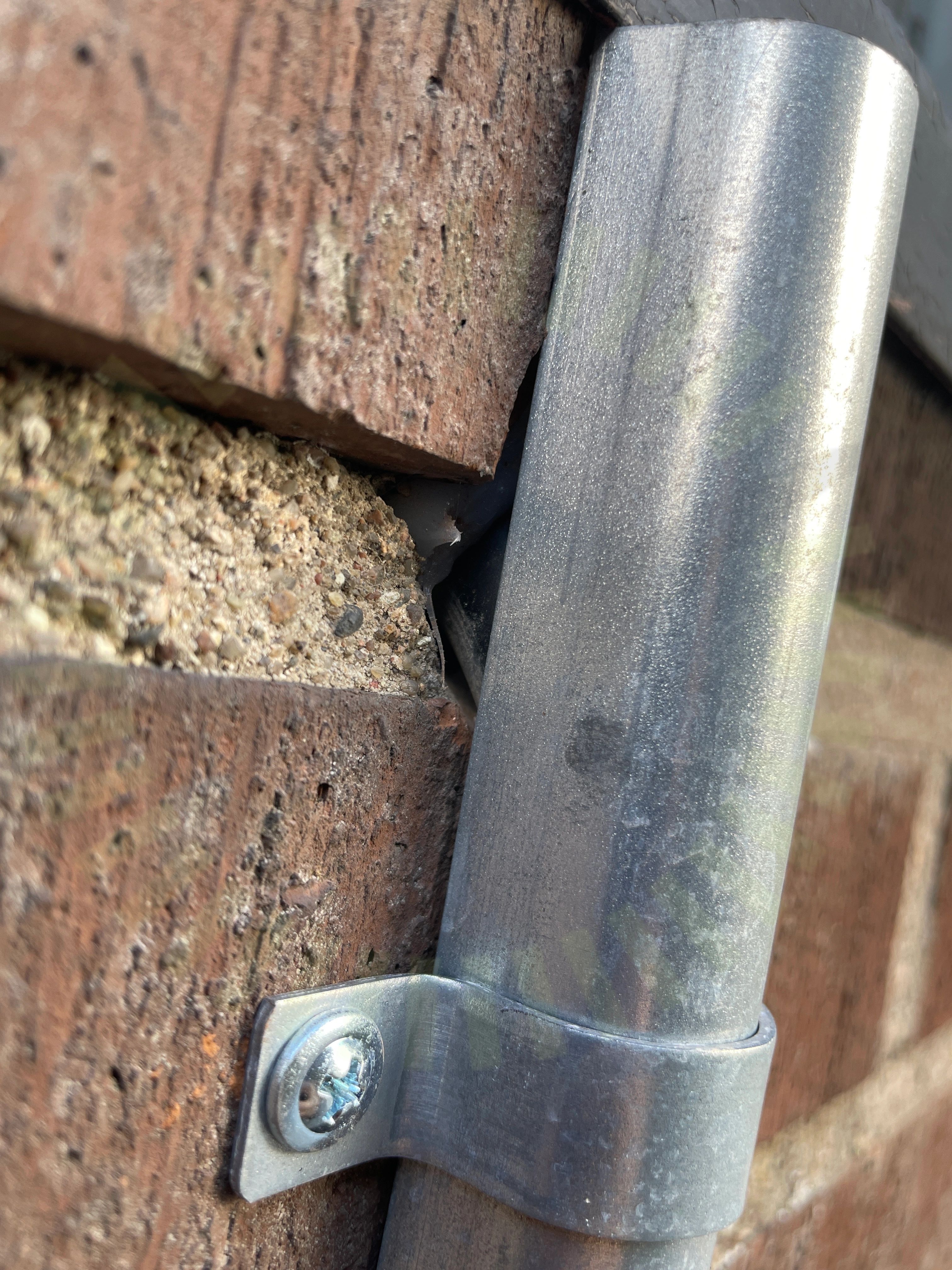

6.5 Genomföringar
Inte godkänd
Genomföring inte tillförlitligt tätad.
