Institutet för Solenergikvalitet

Besiktningsrapport

7.3
x

Installation genom

Svea Solar

Datum

25 juli 2023

Ort

Enköping, Uppsala län
Takplåtens utformning
Klämmornas placering
Rörlig skarv
77% godkända23% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 (390-415) MR
MontagesystemSchletter: SingleFix-V
VäxelriktareGoodWe: GW4-15K SDT G2 Series
TillbehörSäkerhetsbrytare AC
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Plegel , JA Solar: JAM54S30 (390-415) MR

Anmärkningar

5/16
Avstånd till yta

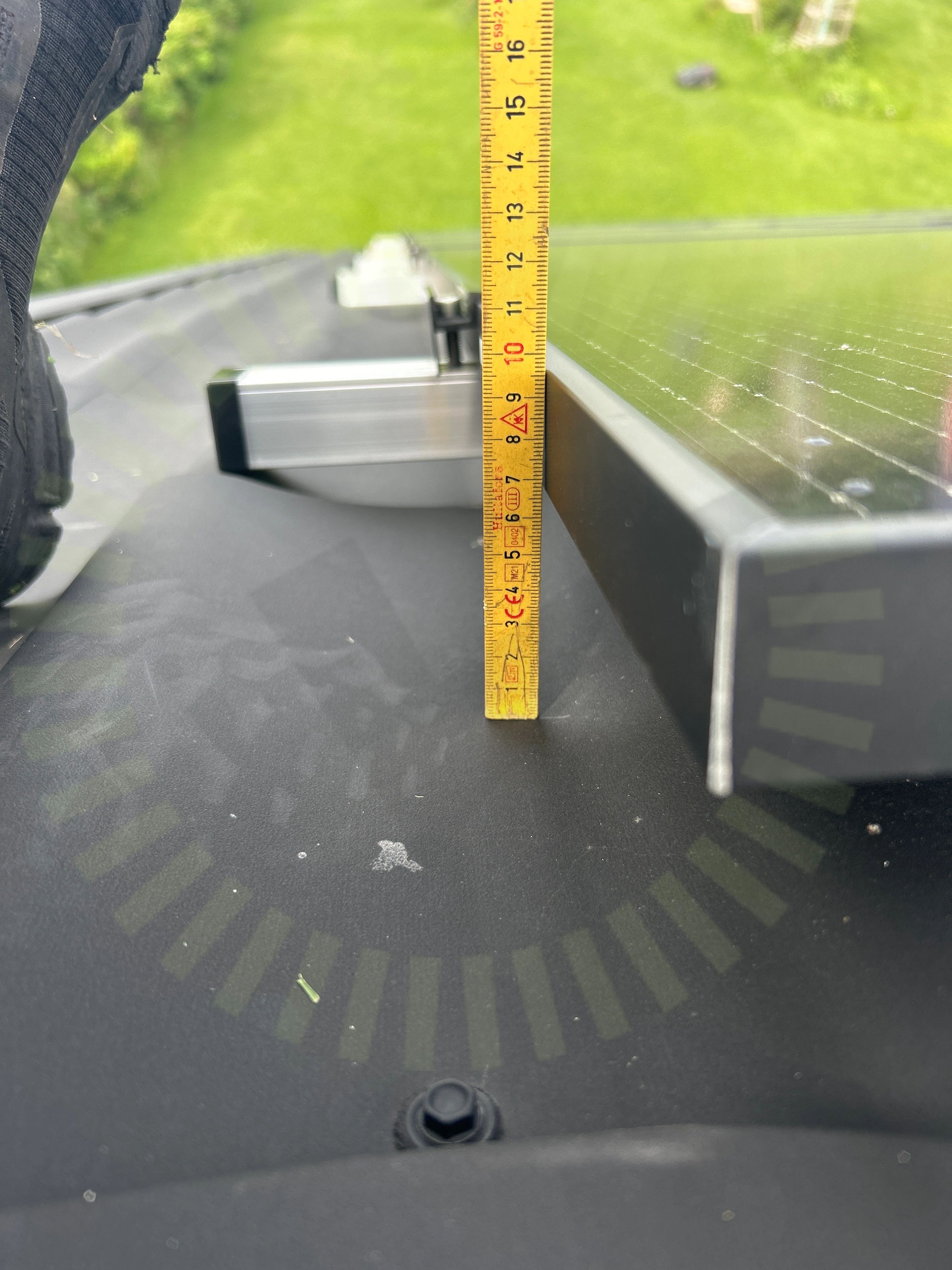

2.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

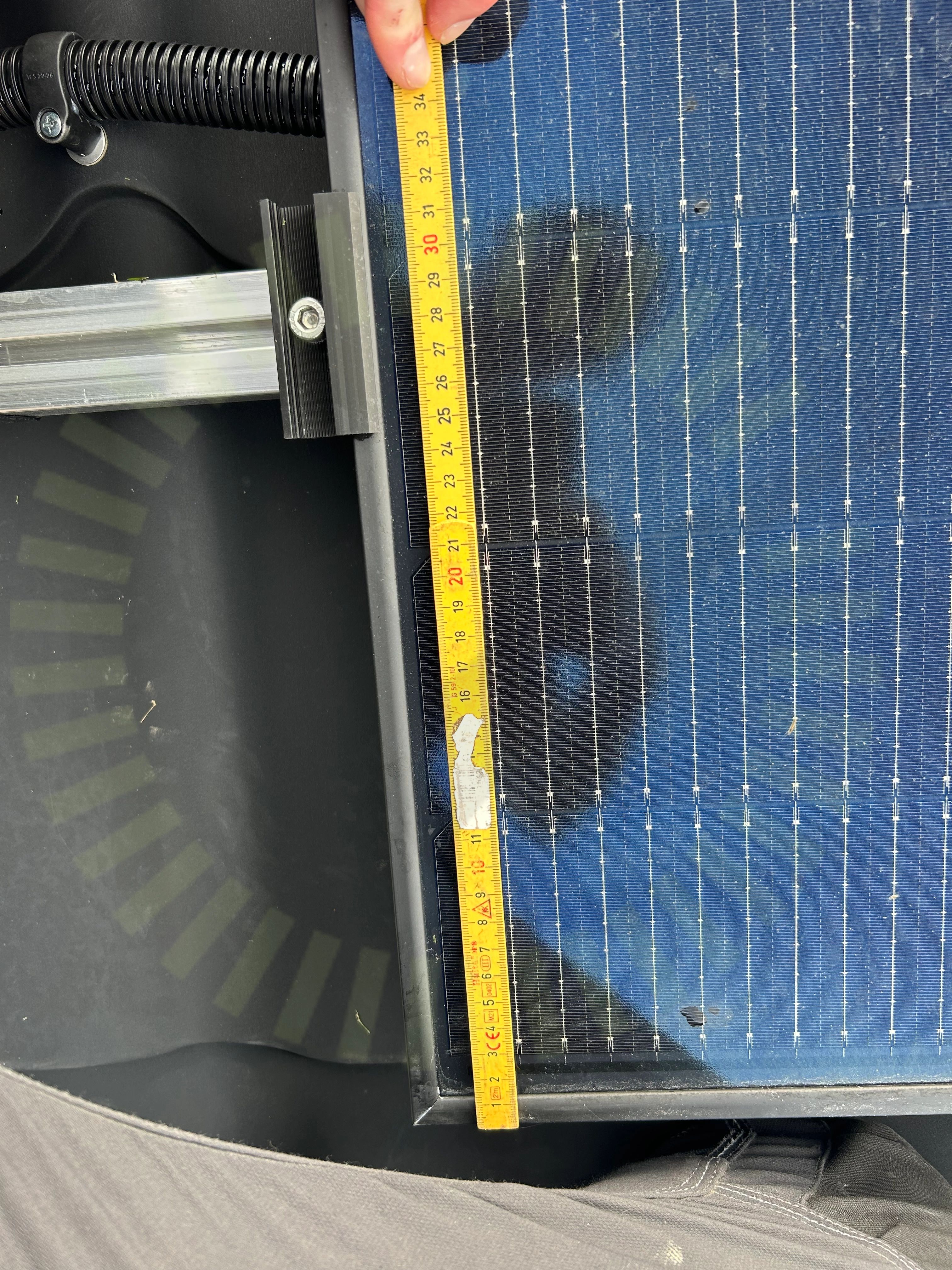

Klämmornas placering

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.
Klämmornas överlappning

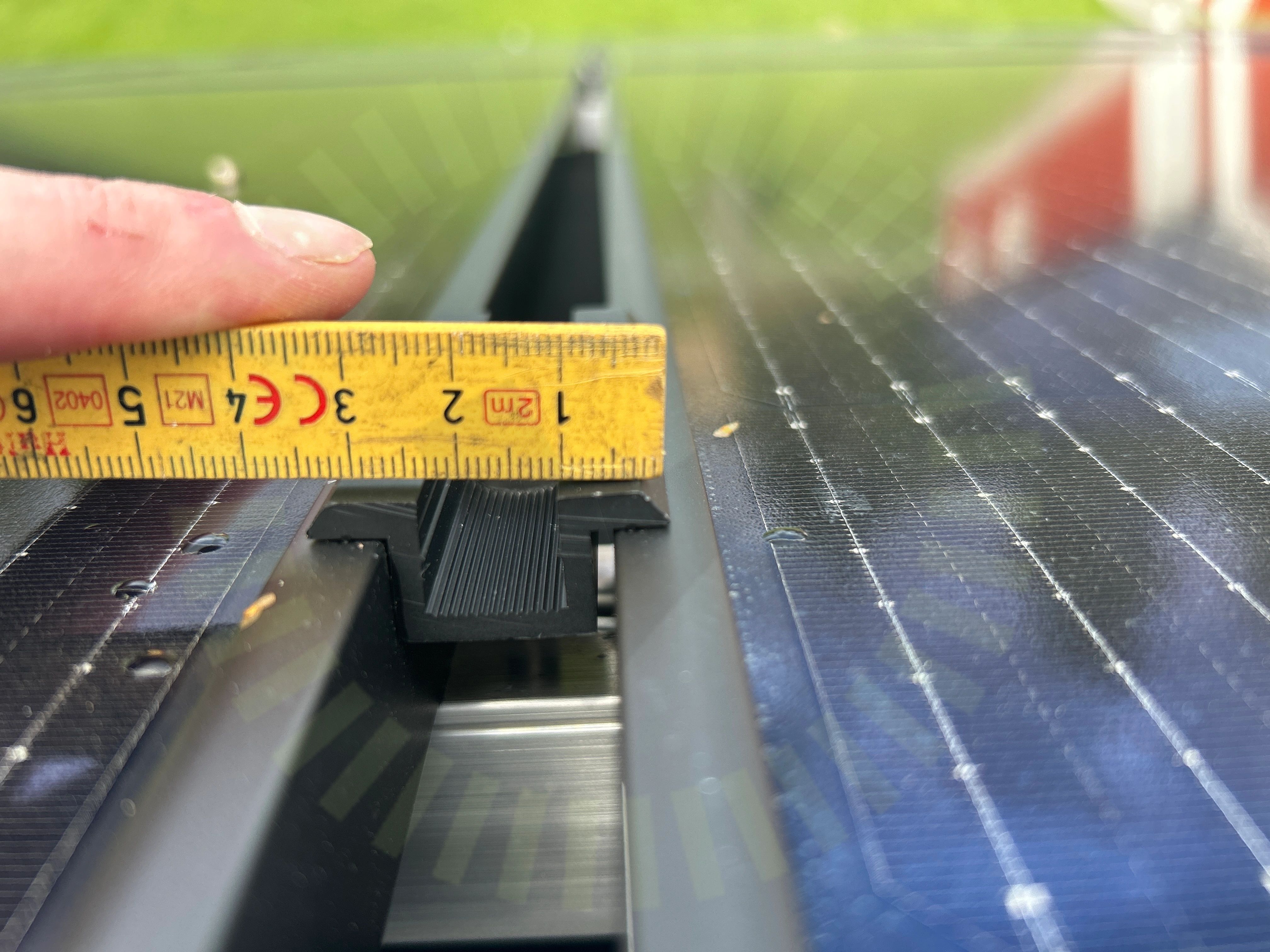

2.3 Klämmornas överlappning

Inte godkänd

Klämman överlappar inte tillräckligt på ramen.

Kontaktdon

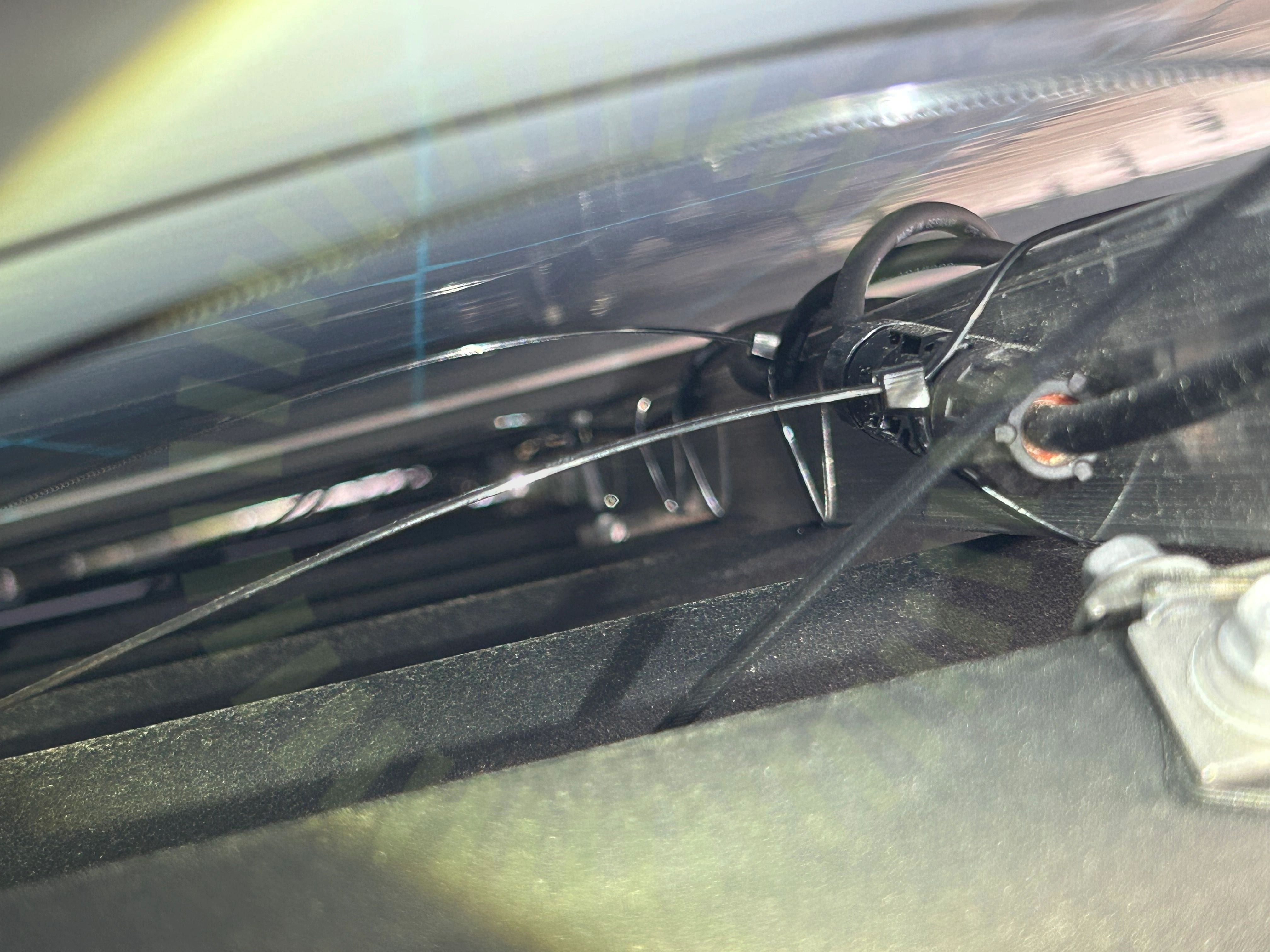

2.4 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

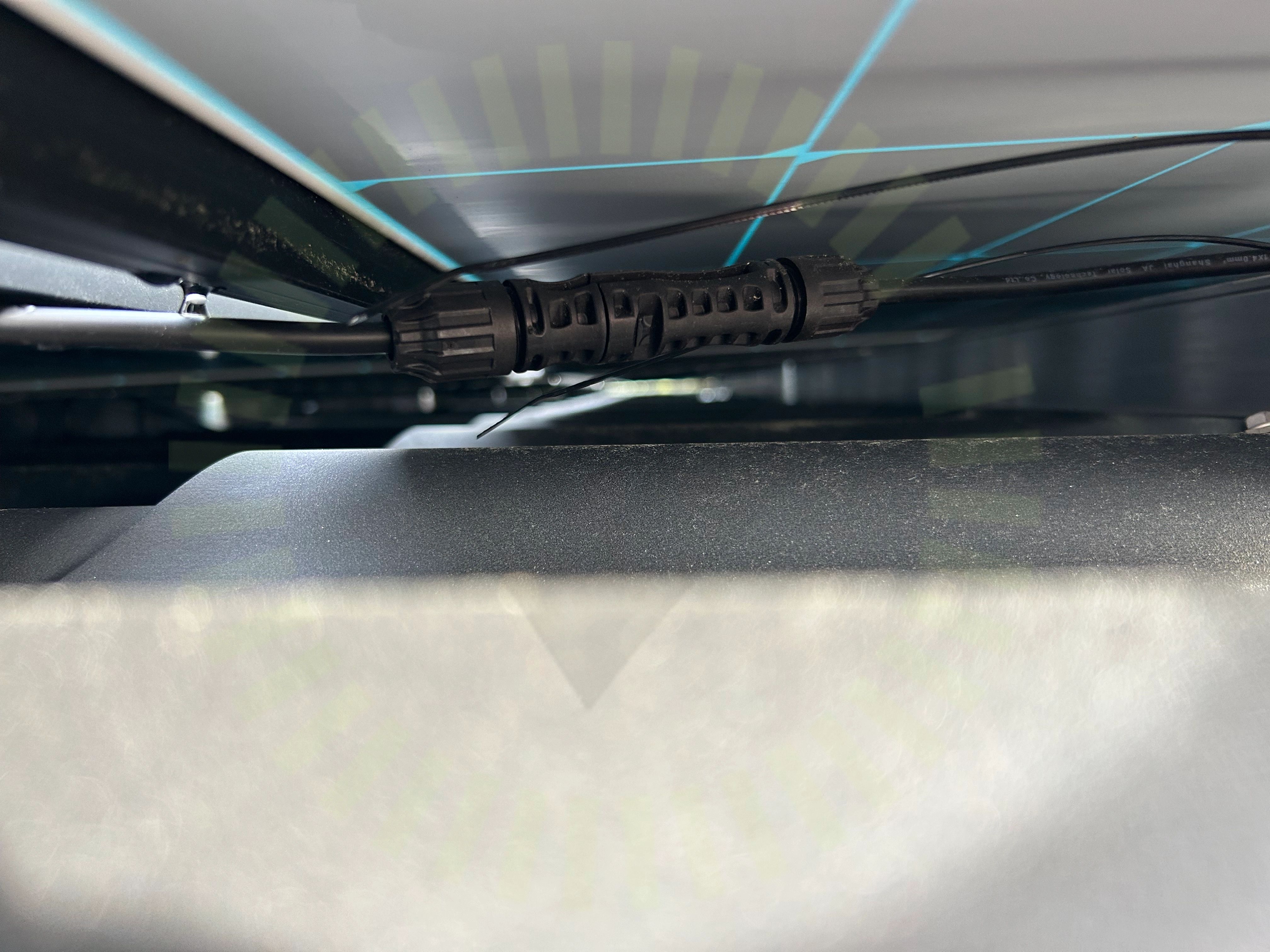

Stress på kontakter

2.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

10/16
Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Plegel , Schletter: SingleFix-V

Anmärkningar

10/19

3.1 Termisk brytpunkt

Inte godkänd

Termisk brytpunkt saknas. Underlag för 12 paneler i bredd saknas.

Tillverkarens anvisningar

3.2 CC mått

Inte godkänd

Lastberäkning att kontrollera mot saknas. Högsta uppmätta mått är 70 cm.

Tillverkarens anvisningar

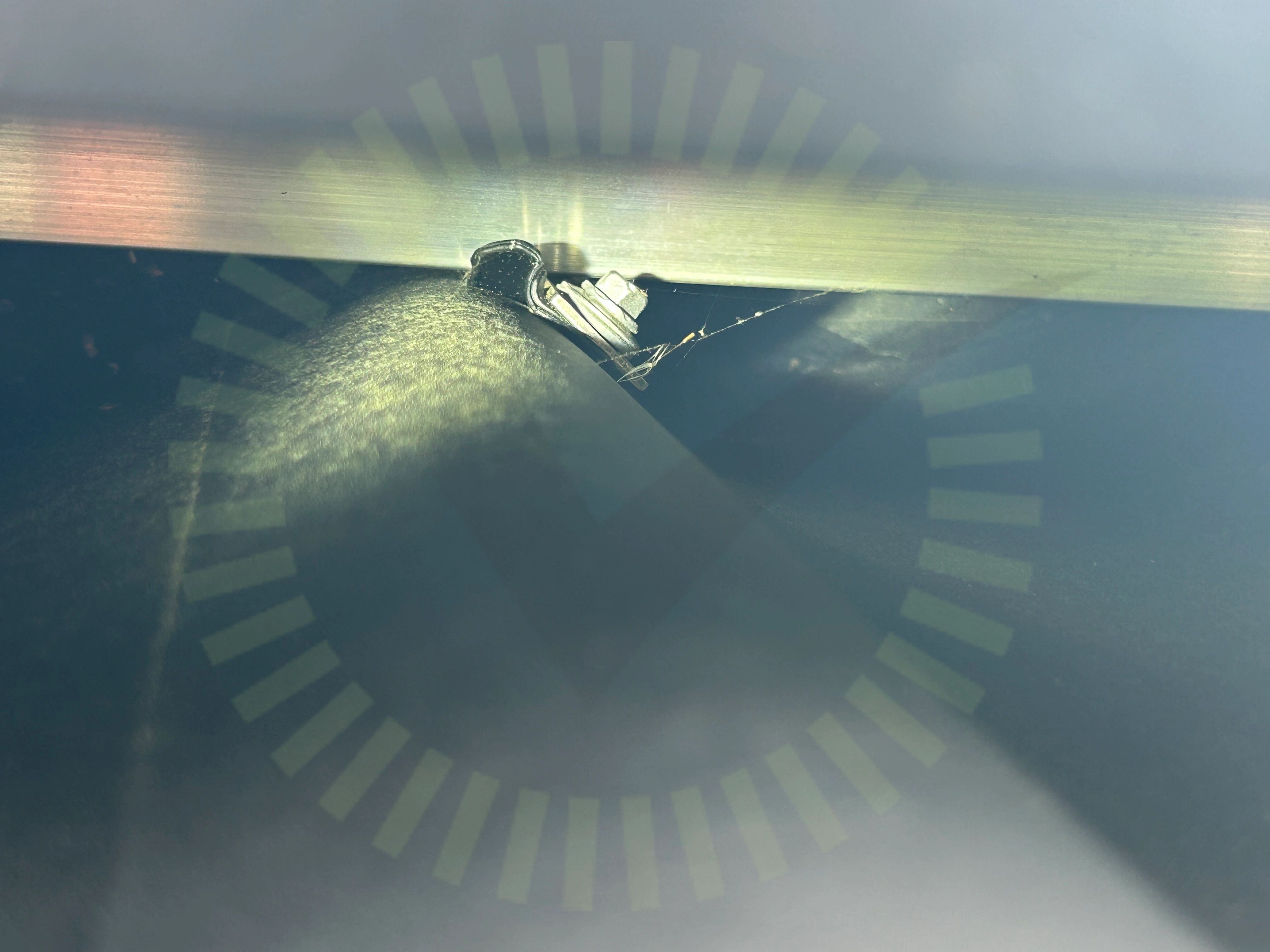

Infästning full kontakt

3.3 Infästning full kontakt

Inte godkänd

Infästningen sitter inte korrekt monterad på falsen.

Tillverkarens montageanvisningar
Infästning skena

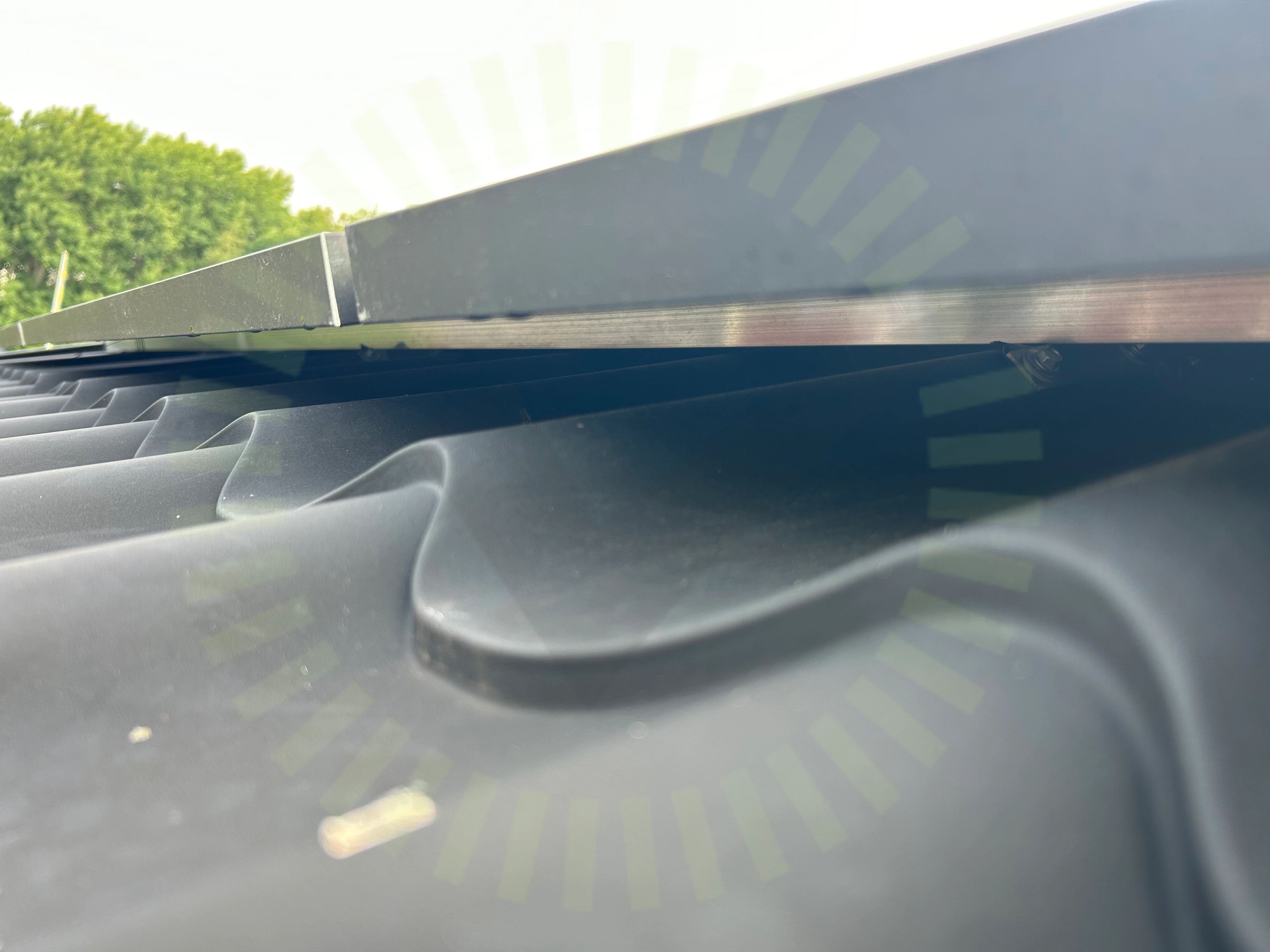

3.4 Infästning skena

Inte godkänd

Infästningar är gjorda felaktigt och följer inte tillverkarens anvisningar. Alla single fix sitter åt samma håll och sitter på samma topp på alla skenrader.

Tillverkarens anvisningar
Kabeluppfästning

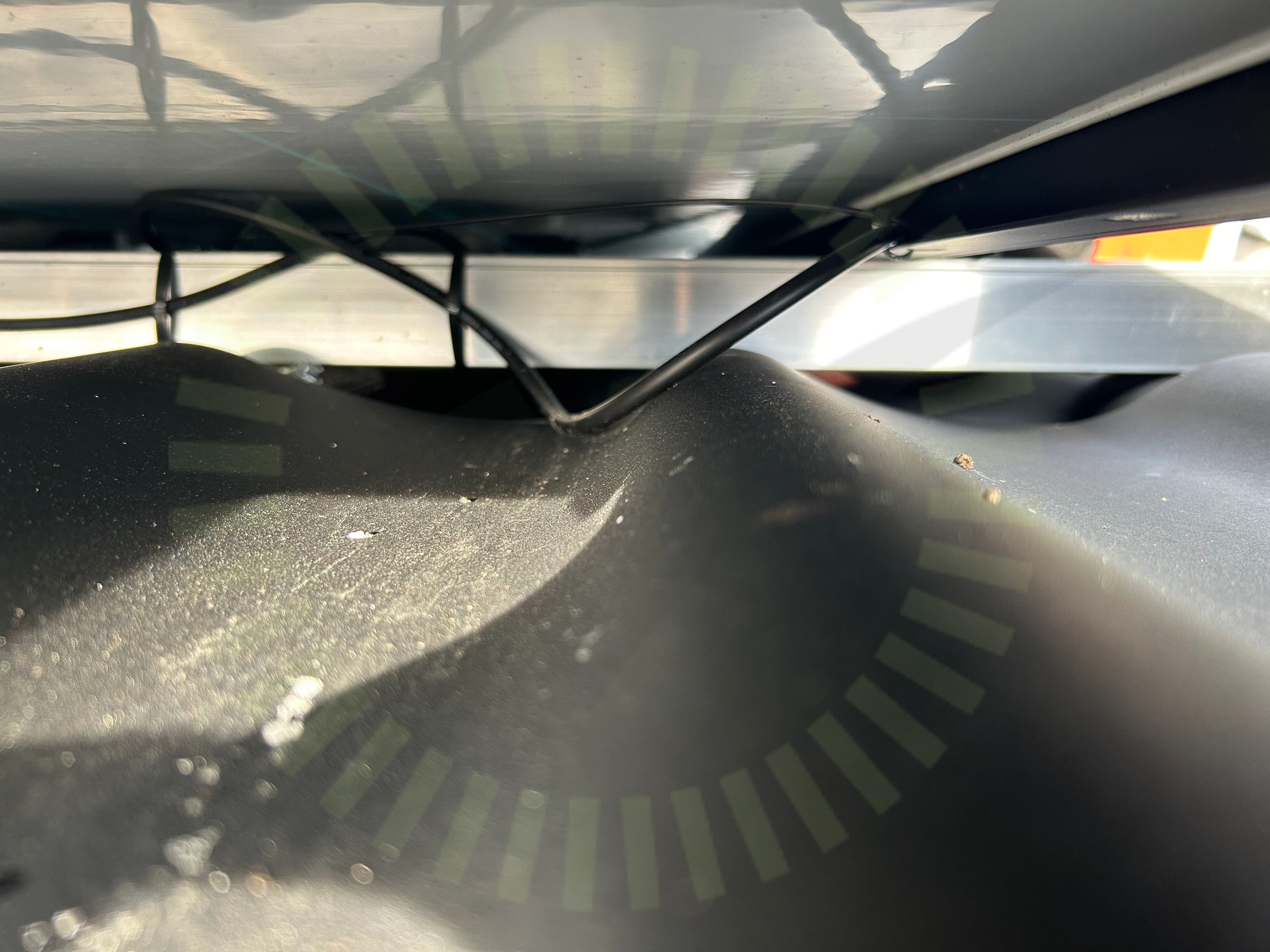

3.5 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

Placering skena

3.6 Placering skena

Inte godkänd

Infästningar sitter där plåten överlappar.

Tillverkarens anvisningar
Rörlig skarv

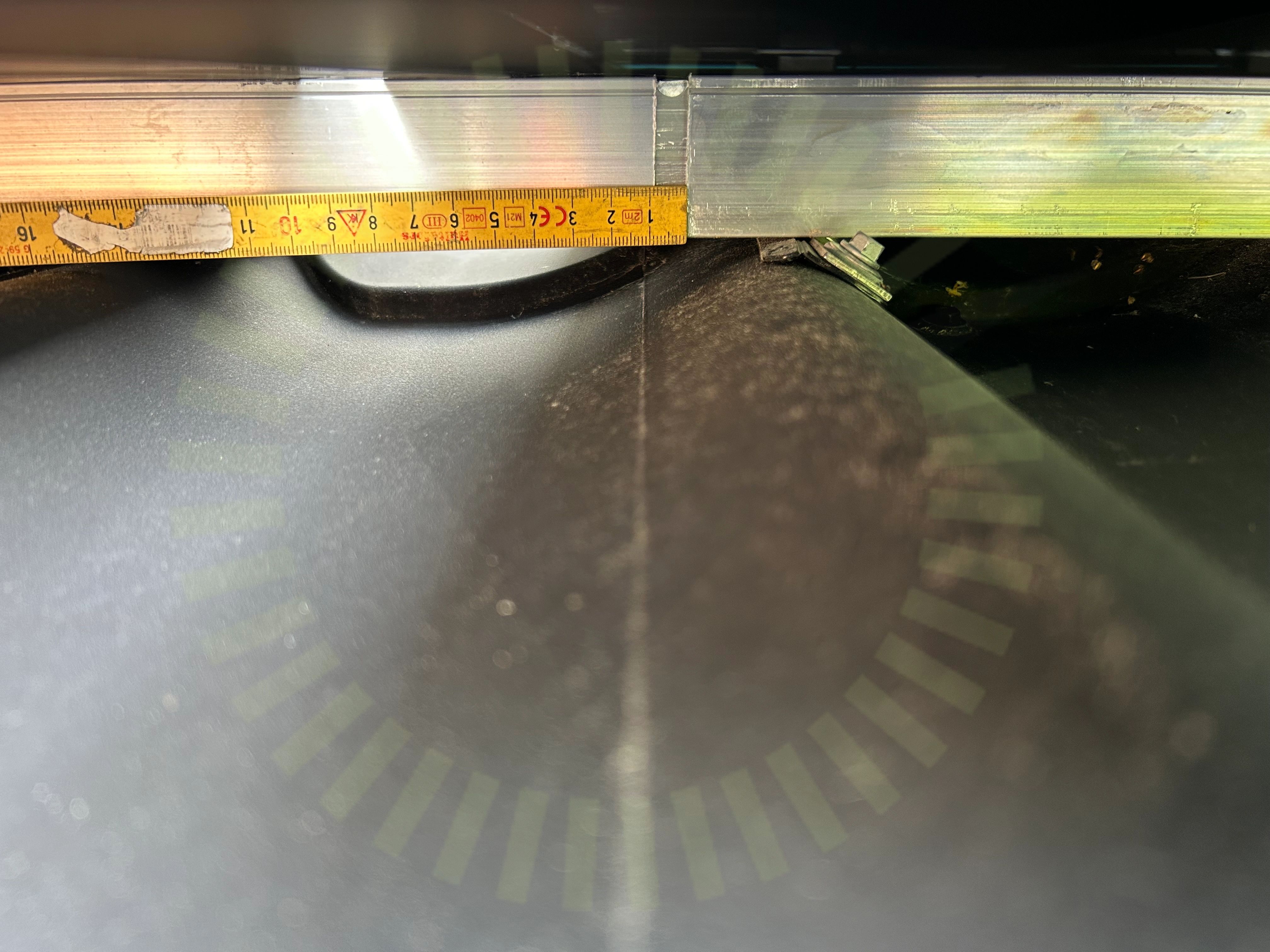

3.7 Rörlig skarv

Inte godkänd

Den rörliga skarven är inte korrekt installerad, den saknar skruvar, har fel mått på skarven och panelerna har inte separerats.

Tillverkarens anvisningar

3.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.9 Överhäng skena

Inte godkänd

Lastberäkning att kontrollera mot saknas. Överhäng uppmätt till 27 cm.

Tillverkarens anvisningar
Takplåtens utformning

3.10 Takplåtens utformning

Inte godkänd

Det valda montagematerialet Single Fix är inte godkänt att använda på plegel.

Tillverkarens anvisningar

Godkända kontrollpunkter

9/19
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringSkadorSlutfästeVäderbeständigt material

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Varselmärkning

Anmärkningar

3/5
Informering av solceller

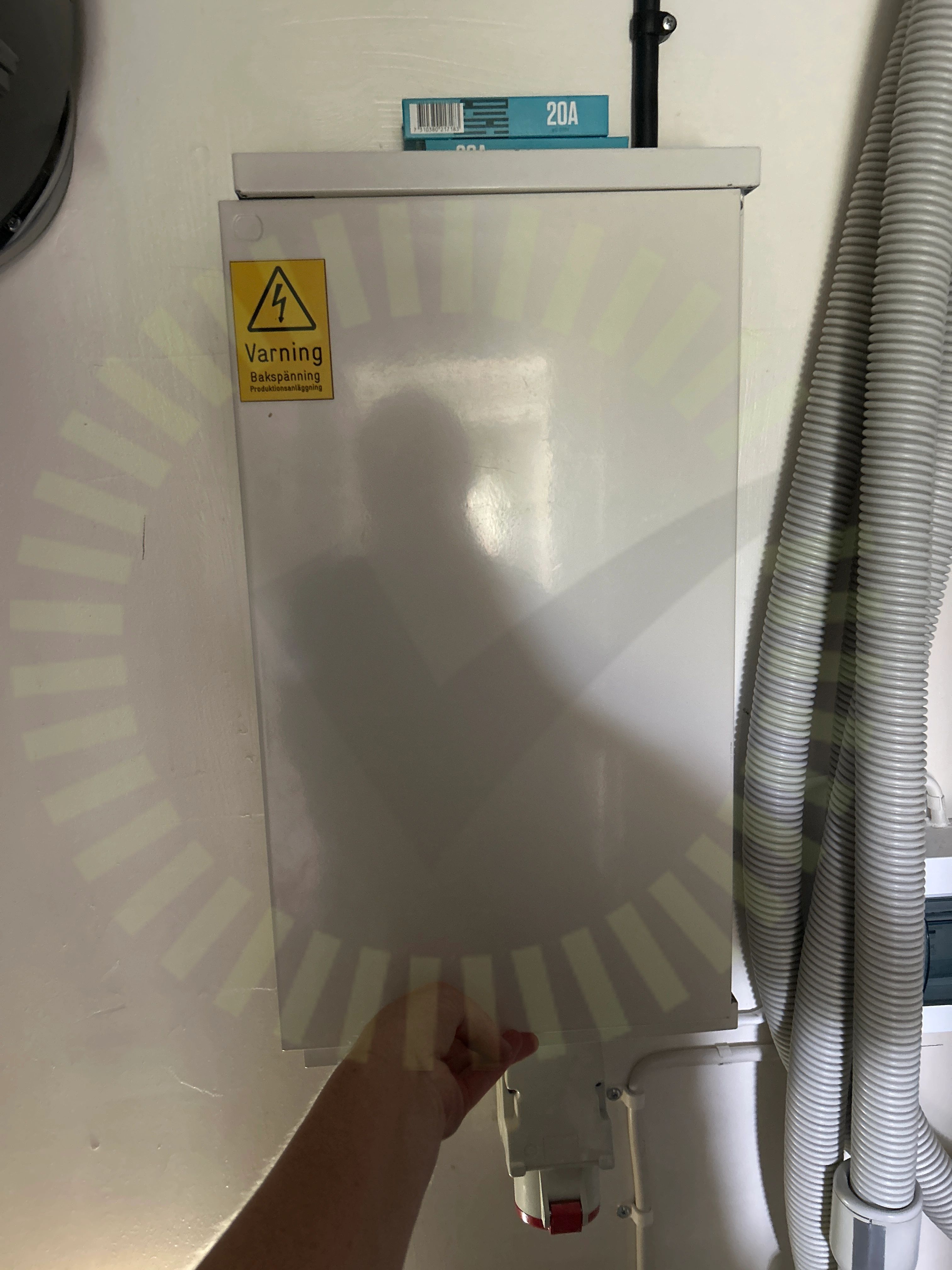

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på elcentral i huset.

SEK 457, Sida 42
Varning för likspänning

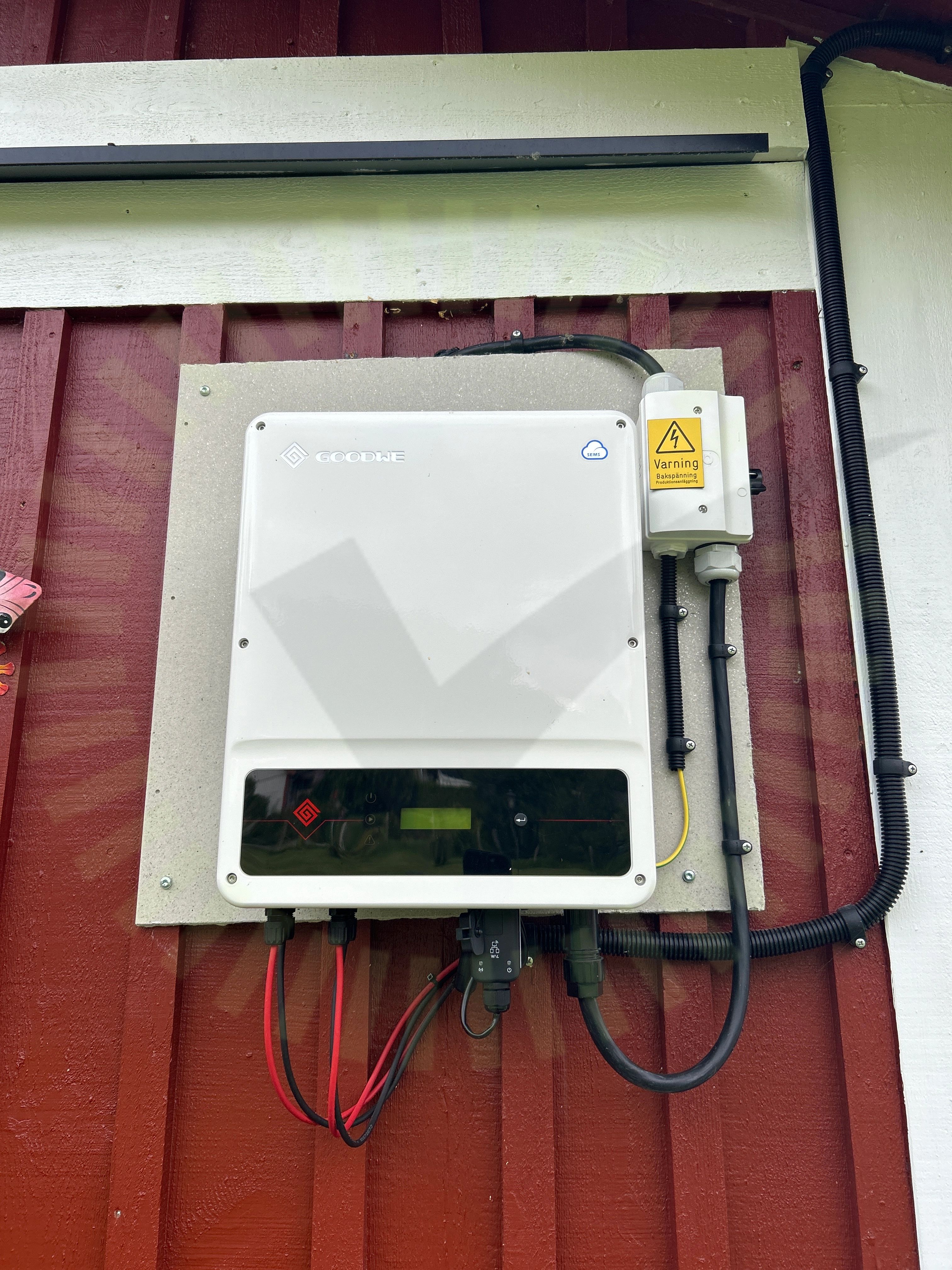

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Missvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

1/34

6.1 Säkringsdimension

Inte godkänd

Säkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.

Godkända kontrollpunkter

33/34
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
