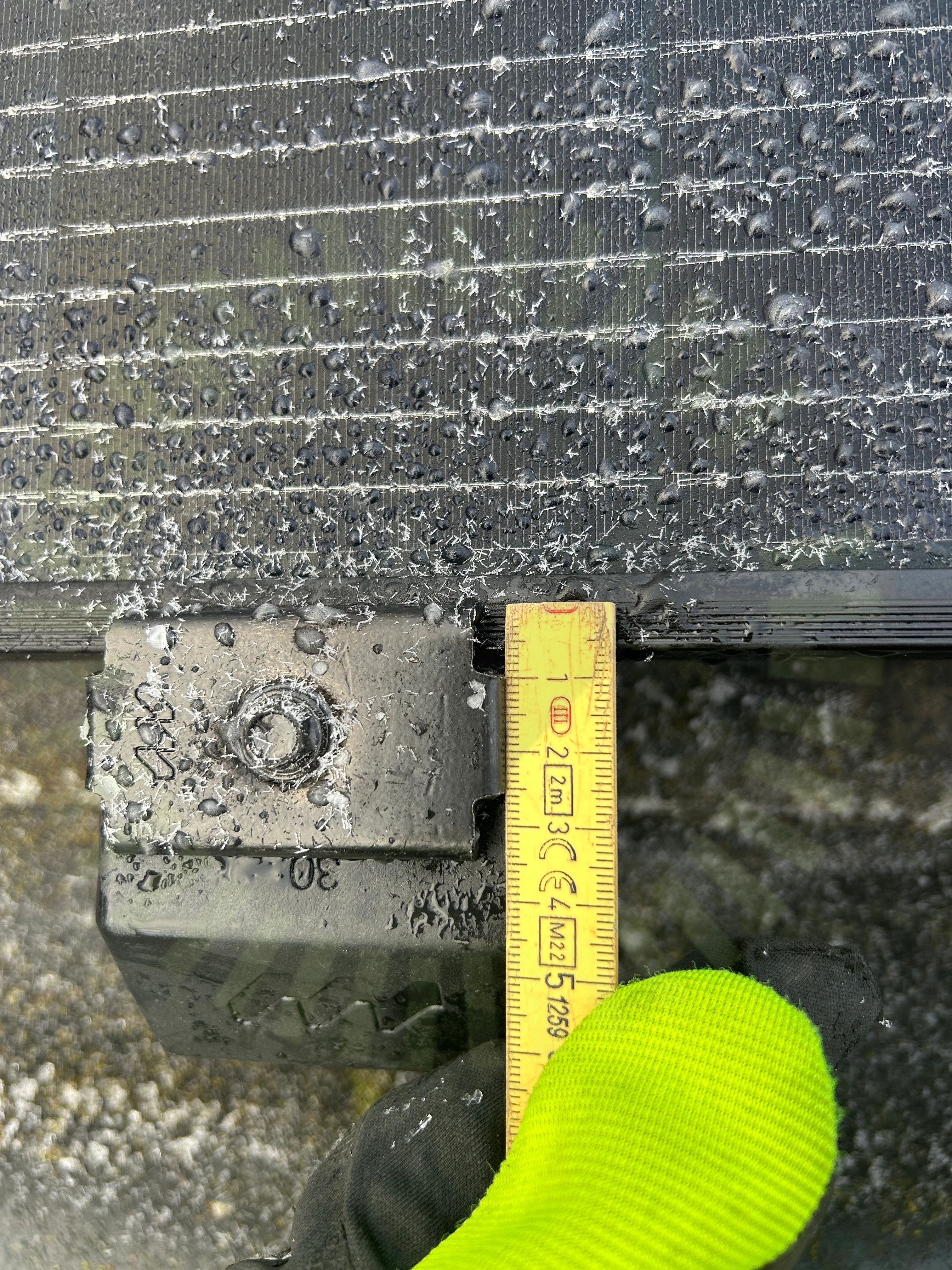

3.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual Jinko IEC updated version 2023.07.20, sida 12
Besiktningsrapport
9.9
Installation genom
Skandica Solar
Datum
10 januari 2024
Ort
Mölndal, Västra Götalands län
97% godkända3% ej godkända
Om installationen
PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörCHINT: DTSU666
TillbehörSäkerhetsbrytare AC
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
CHINT: DTSU666
Godkända kontrollpunkter
3/3Matning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Jinko: Tiger Neo N-type 54HL4R-B
Anmärkningar
1/17Godkända kontrollpunkter
13/17Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
3/17PunktbelastningSkador på panelSträngförläggning
Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
20/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
2/22Bärläktens dimensionLäktinfästning
SunGrow: SBR(XXX)
Anmärkningar
1/16

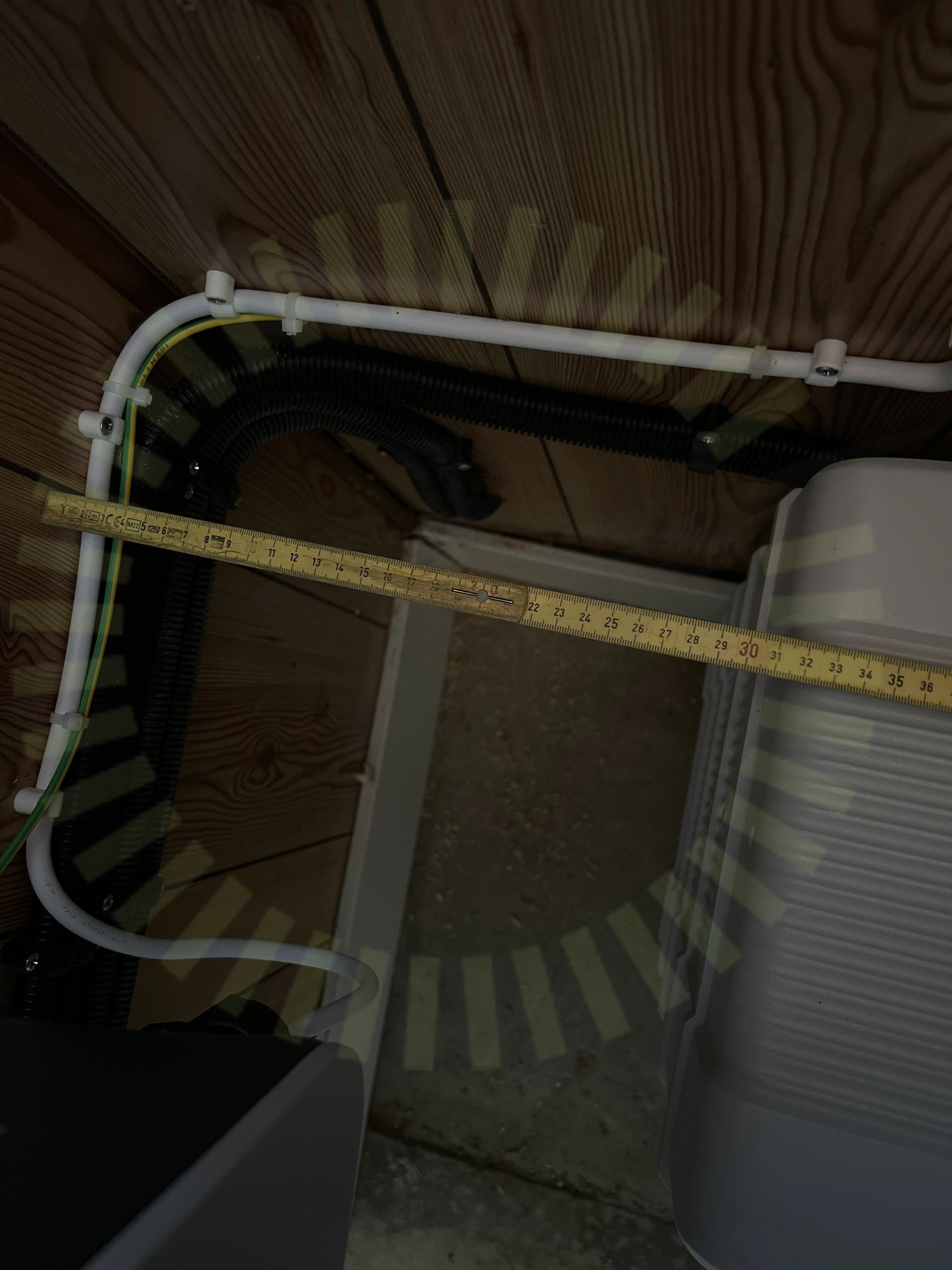

5.1 Närliggande objekt
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
SBR064-256-UEN-Ver19-202302, Sida 15
Godkända kontrollpunkter
15/16Batteri PEBatterimodulCombiner boxDC anslutningFastsäkring av produktLock och sidoskyddRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmart mätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
SunGrow: SH5-10RT
Anmärkningar
2/41

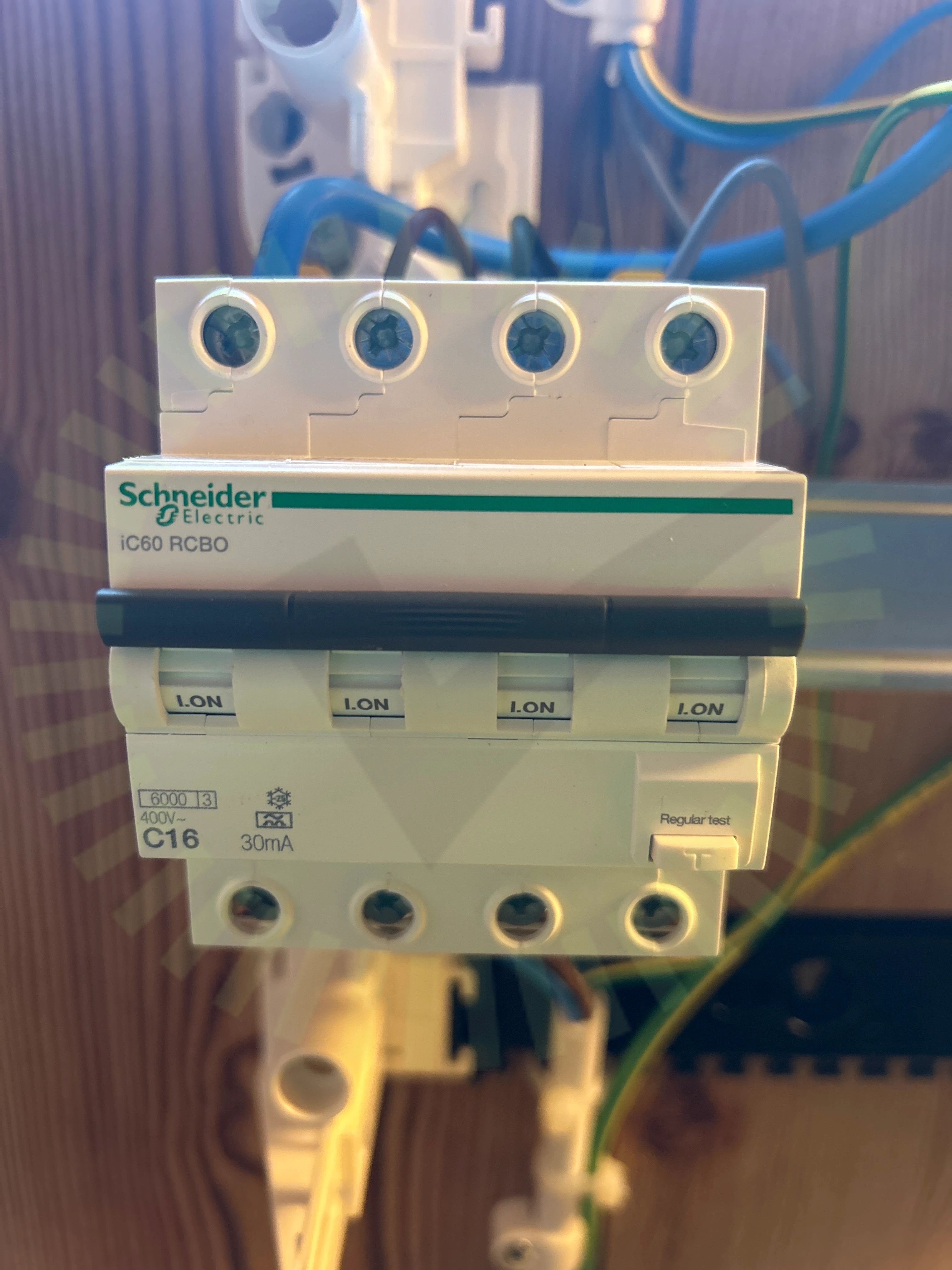

6.1 Jordfelsbrytare
RekommendationPersonskyddsautomat bryter inte vid rekommenderat värde.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211

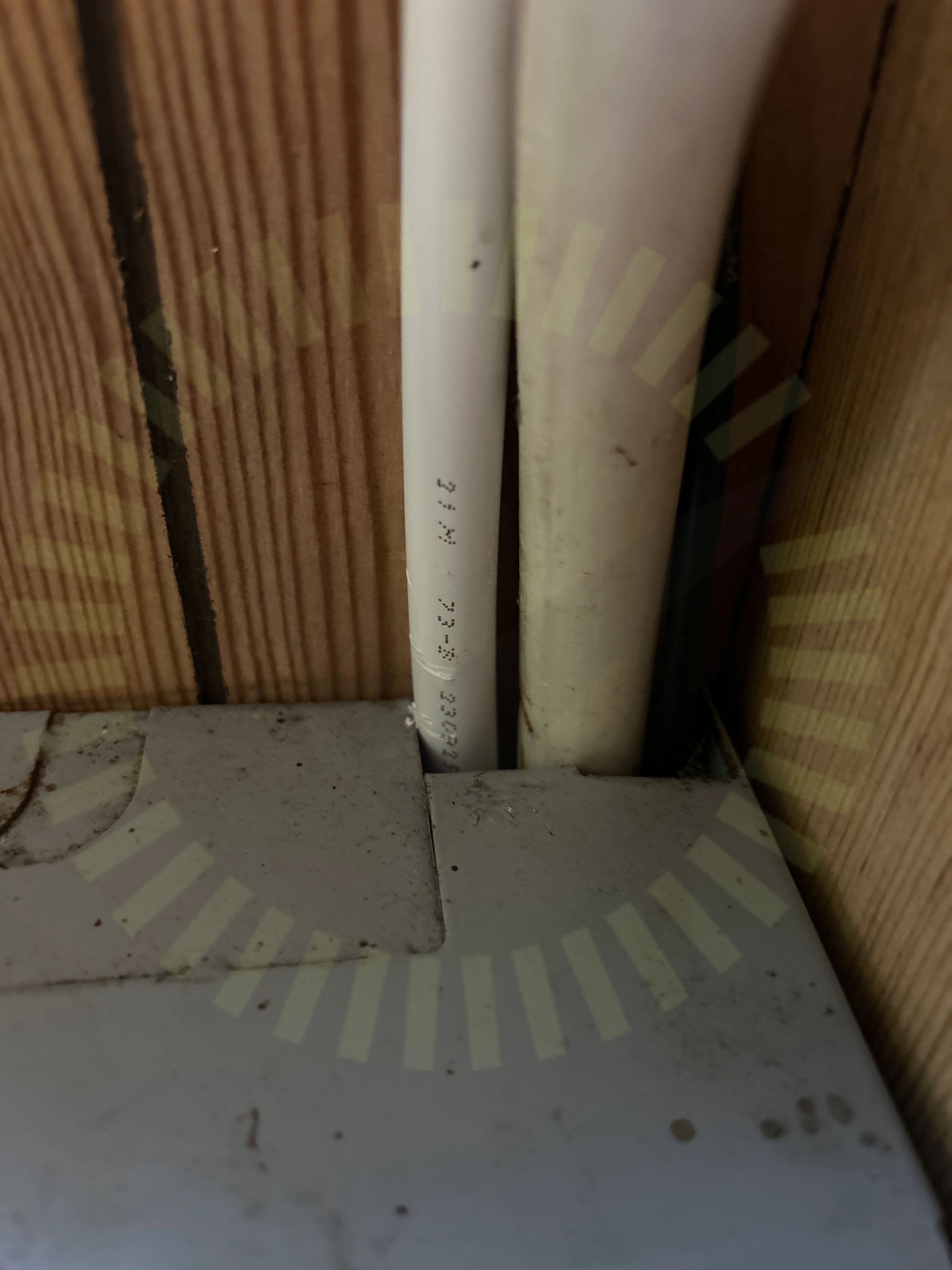

6.2 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
39/41AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Anmärkningar
1/6

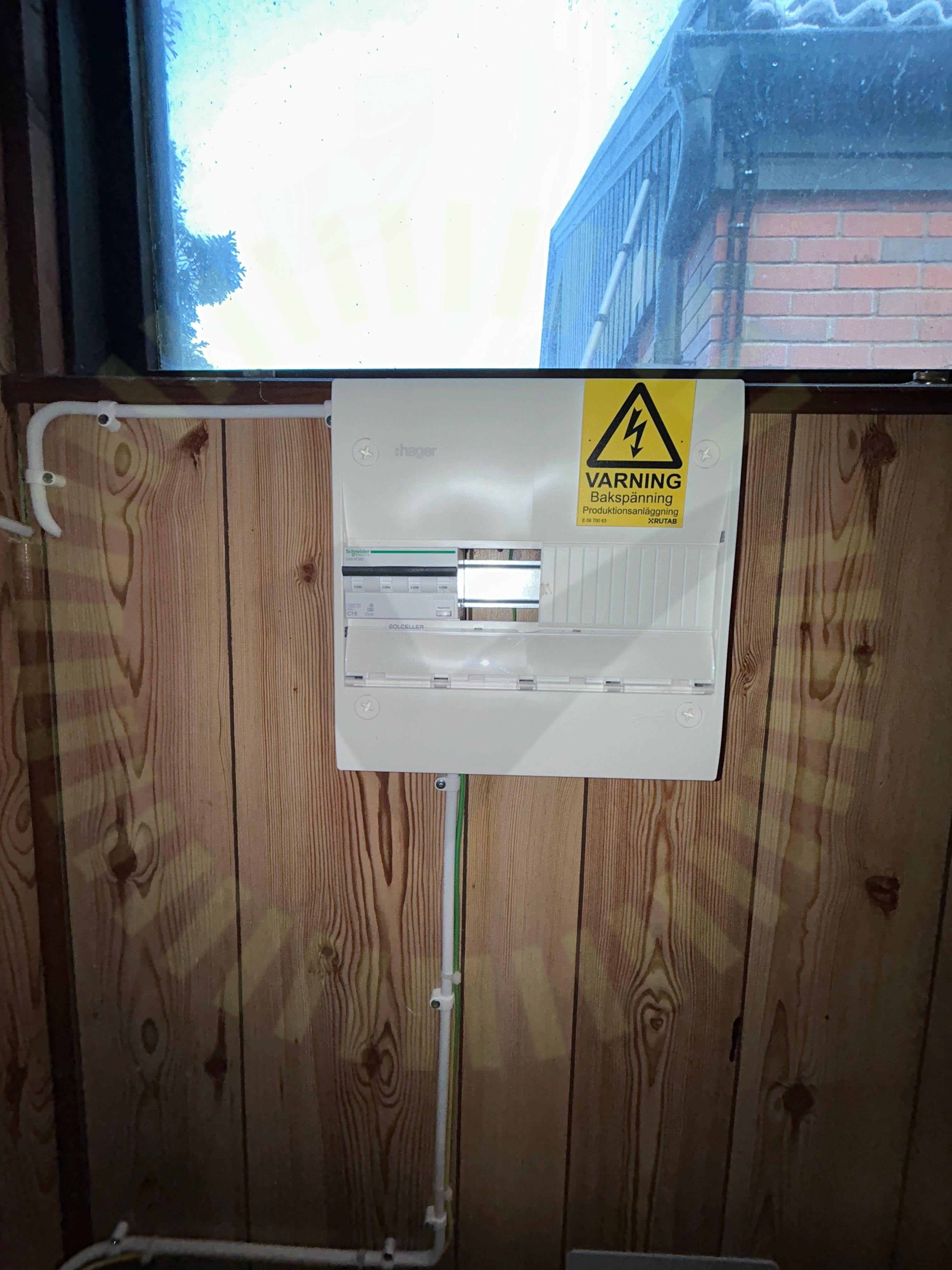

8.1 Skydd mot beröring
Inte godkändBeröringsskydd är inte uppfyllt. Täcklock saknas.
SS 436 40 00 (412.2.2)
Godkända kontrollpunkter
5/6FemledarsystemInfästningIP-KlassningKabelinföringarPlacering
