Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Sesol

Datum

31 mars 2023

Ort

Trångsund, Stockholms län
Klämmornas placering
Överlappning
Klämmor rätt förläggning
93% godkända7% ej godkända

Om installationen

PanelerLongi: LR4-72HIH 425-455M
MontagesystemWeland Stål: Falsfäste
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSmartmätare: CHINT DTSU666
TillbehörElmaterial: Kapsling
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Godkända kontrollpunkter

14/14
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak 1, Longi: LR4-72HIH 425-455M

Anmärkningar

2/17
Klämmornas placering

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Installation Manual for LONGi Solar PV Modules, V15, Sida 17
Överlappning

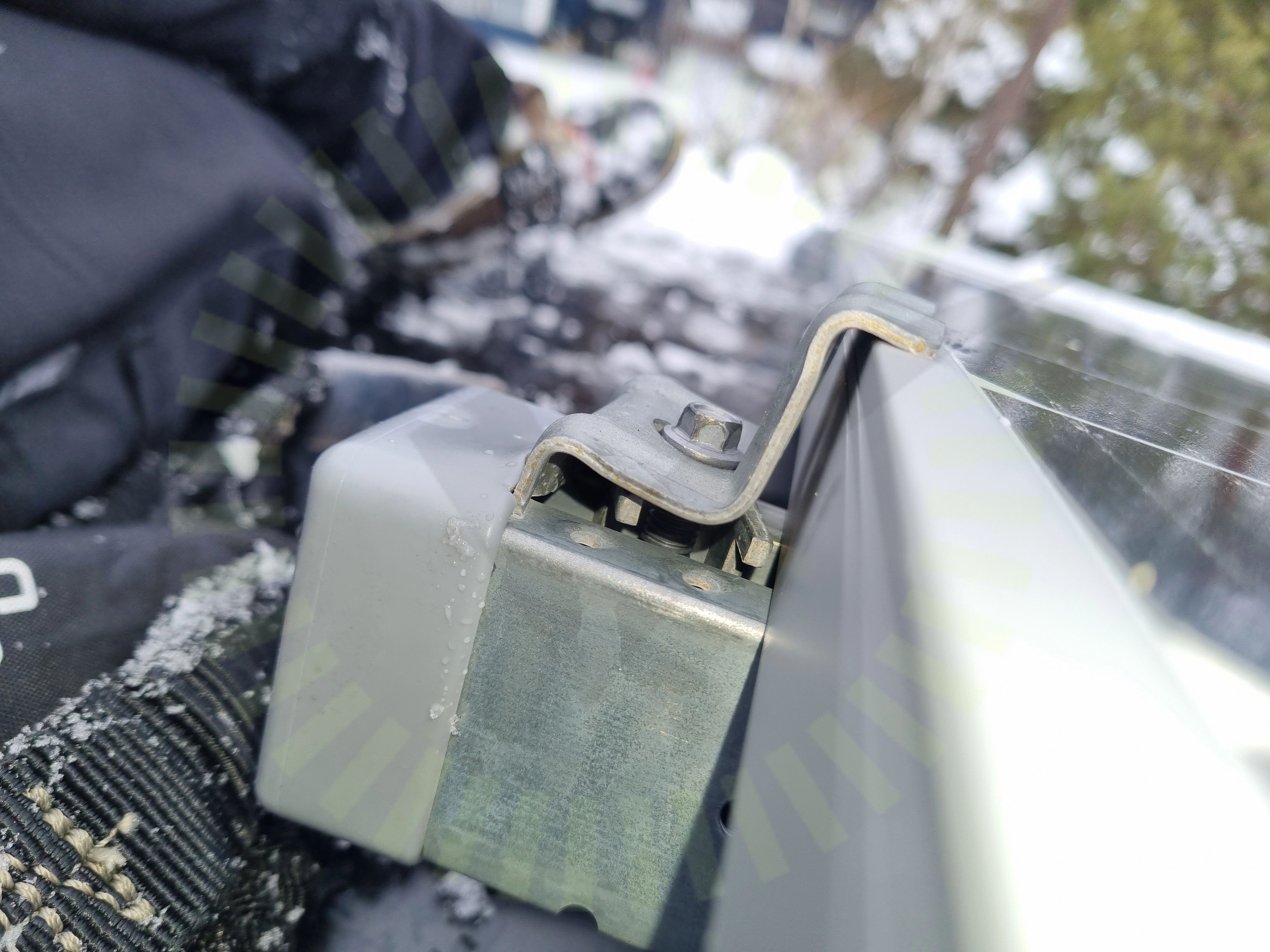

4.2 Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Sitter snett

Installation Manual for LONGi Solar PV Modules, V15, Sida 14

Godkända kontrollpunkter

13/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKontakterKopplingslådaMellanrumPanelkablagets böjradieSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/17
PunktbelastningSträngförläggning

Tak 1, Weland Stål: Falsfäste

Anmärkningar

2/18
Kabeluppfästning

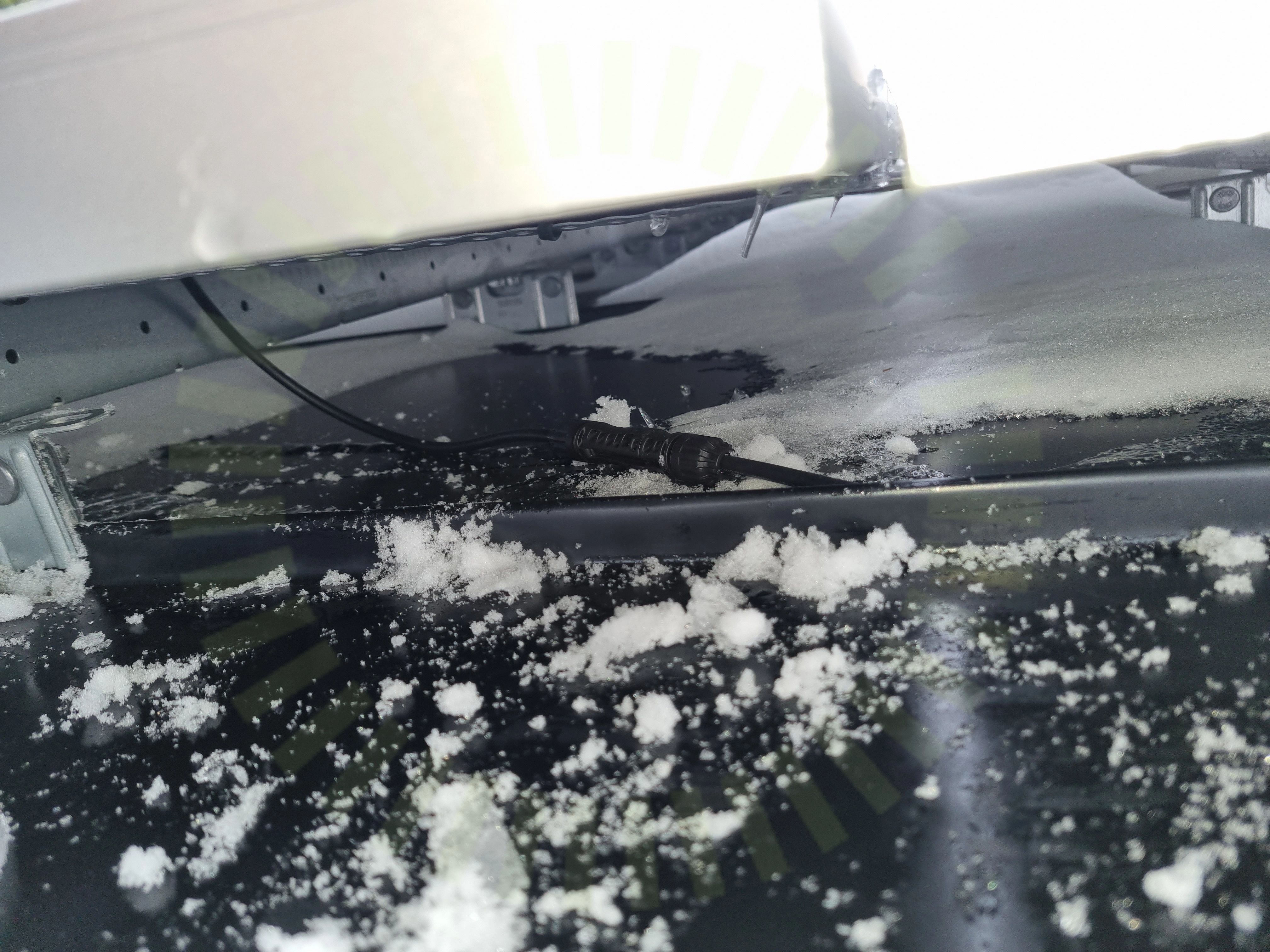

5.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)
Klämmor rätt förläggning

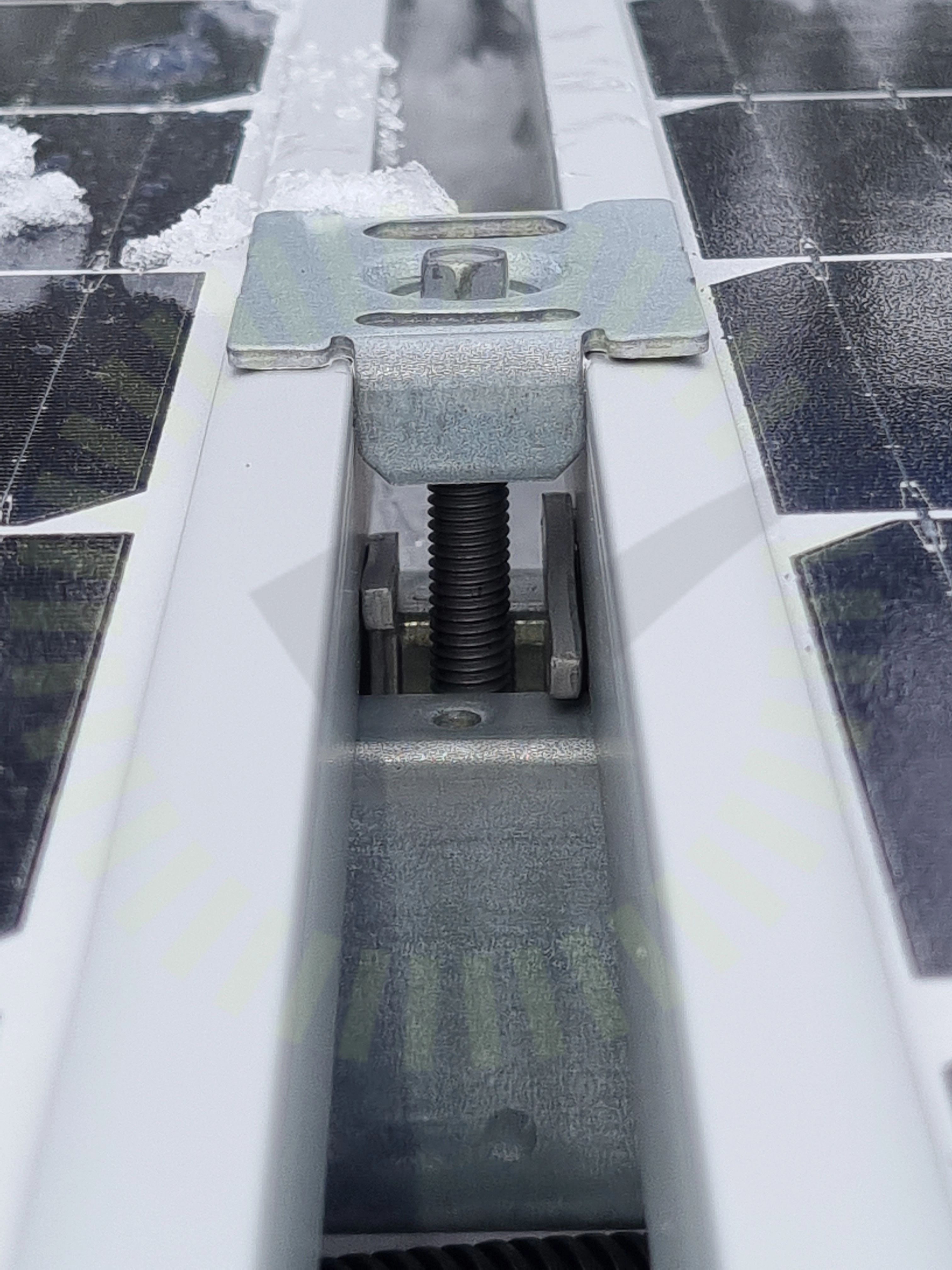

5.2 Klämmor rätt förläggning

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

16/18
DC kabel förläggningFalsfästenas CCFalsinfästningFrämmande materialMittklämma skruvMittklämmorPlaceringShimsSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/30

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktare är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
AC anslutning växelriktare

7.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

Godkända kontrollpunkter

28/30
AC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringSmartmätareSäkringsdimensionVentilation
