Besiktningsrapport

9.0

Installation av

SolNord AB

Datum

14 mars 2024

Ort

Norrsundet, Gävleborgs län

Kopplingslåda böjradie

Skenornas överhäng

Skenornas infästning

+ 13

77% godkända

23% ej godkända

Om installationen

Paneler

Trina: TSM-DE09.05

Montagesystem

Van Der Valk: Strongline Heavy Duty roof hook

Växelriktare

GroWatt: MID15~25KTL3-X

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Installerad av SolNord AB som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, Trina: TSM-DE09.05 (15)Tak 1, Van Der Valk: Strongline Heavy Duty roof hook (27)Undercentral (8)Varselmärkning (4)Växelriktare (35)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Trina: TSM-DE09.05

Anmärkningar

3/15

3.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

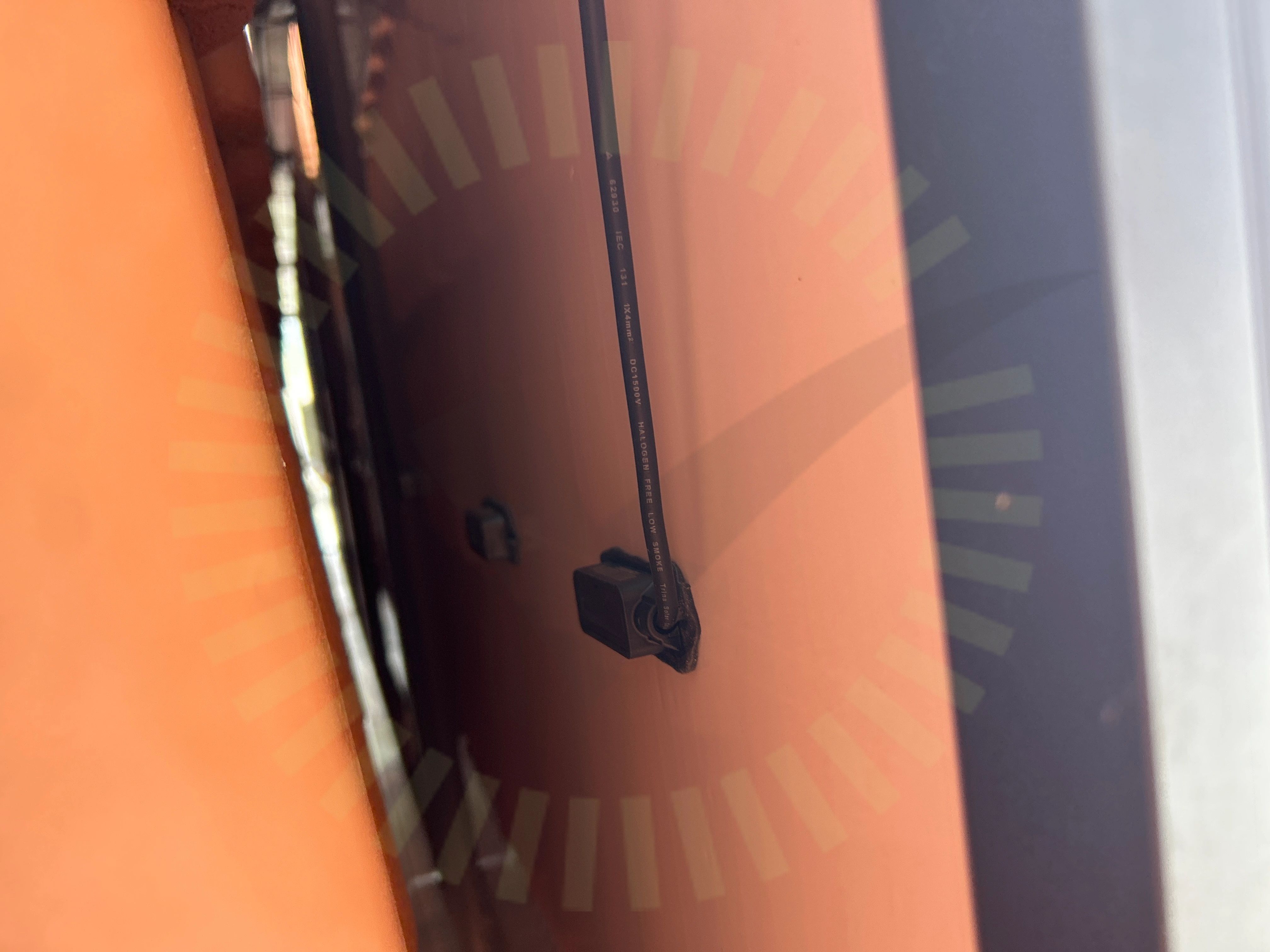

3.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

3.3 Panelramar separerade

Inte godkänd

Panelernas ramar ligger dikt an varandra.

User Manual UM-M-0002/Ver. J Nov 2023, Sida 14

Godkända kontrollpunkter

12/15

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

8/22

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte uppfäst med tillräckligt stöd.

SS 436 40 00 (712.522.101)

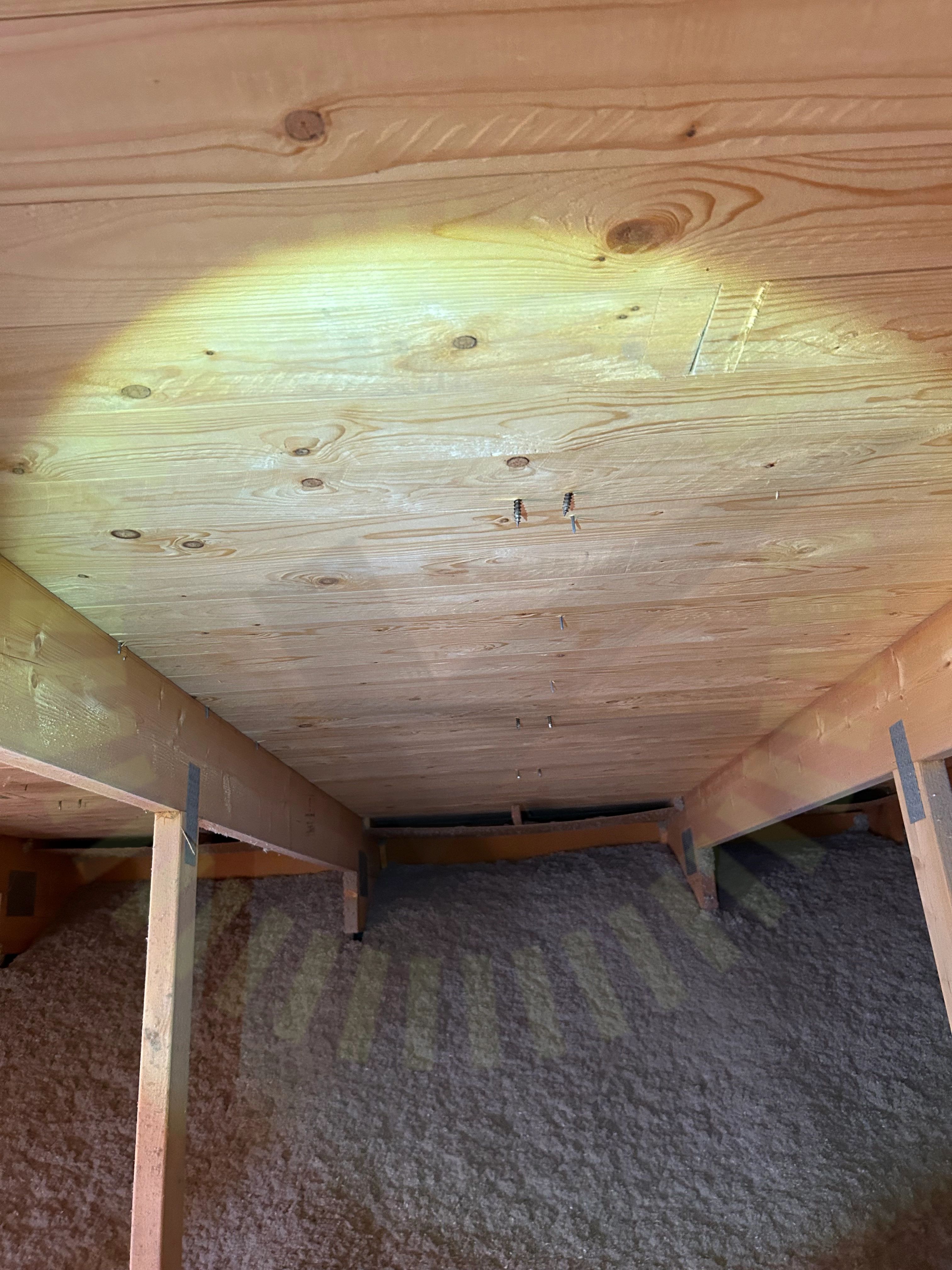

4.2 Infästning utanför takstol

Inte godkänd

Råspontsinfästning är felaktigt utförd. Fel antal skruvar är använda.

Datablad Strongline Heavy Duty Takkrok, Sida 2

4.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

4.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatad panelmodell i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

4.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.6 Skenornas infästning

Inte godkänd

T-bulten sitter inte korrekt i skenan.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17

4.7 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Snö- och vindlastberäkning

4.8 Väderbeständigt material

Inte godkänd

Använd flexslang är inte UV-beständig.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

13/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Klämma över skarv

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenskarvar

Takets lutning

Takkrokarnas CC

Underliggande takpanna

Ändklämmor

Ej tillgängligt vid besiktning

1/22

Takstolsinfästning

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

3/4

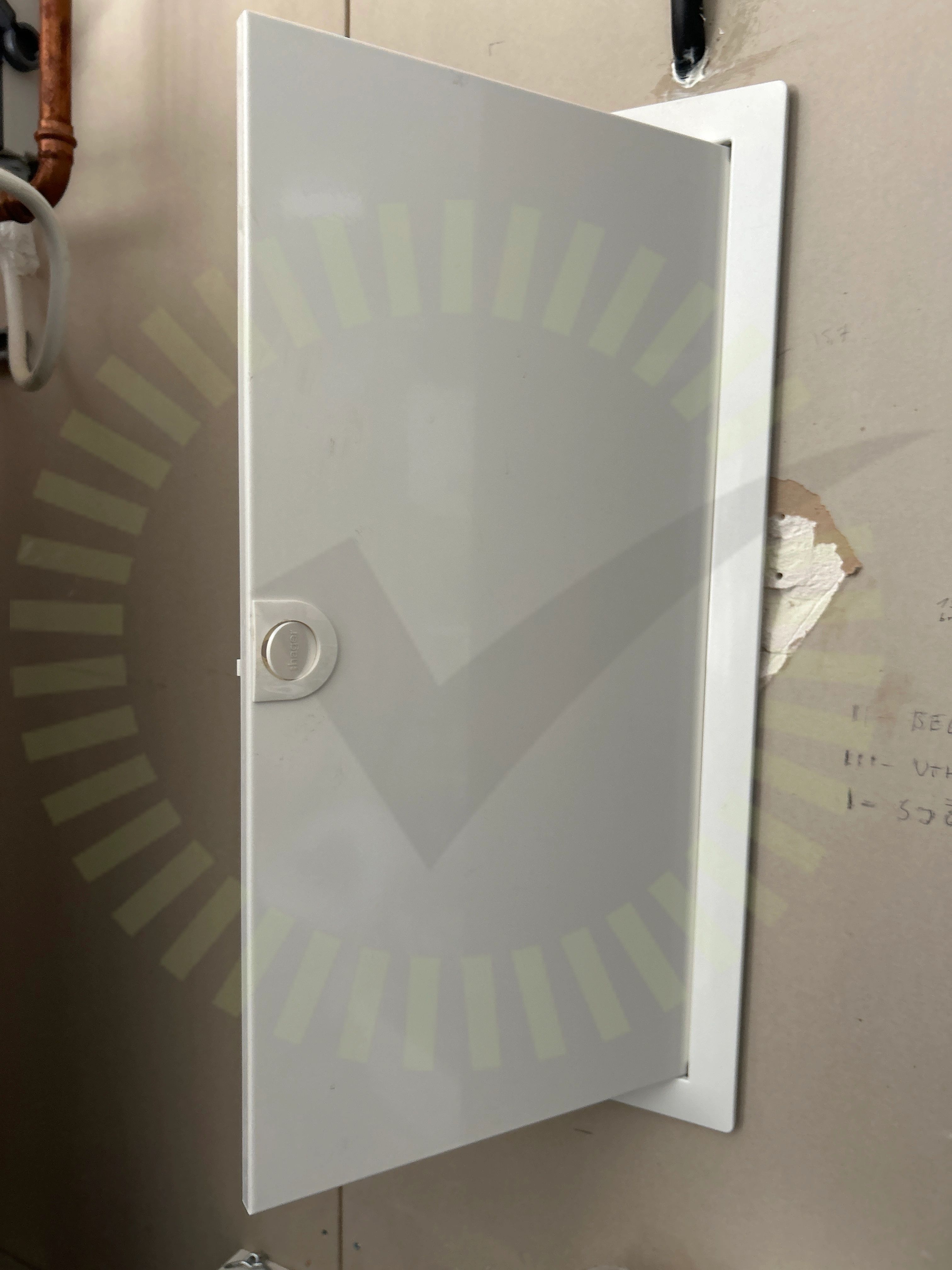

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Saknas även vid mätarskåp. Se referens.

SS 436 40 00 (712.514.101)

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Saknas även vid mätarskåp. Se referens.

SEK 457, Sida 42

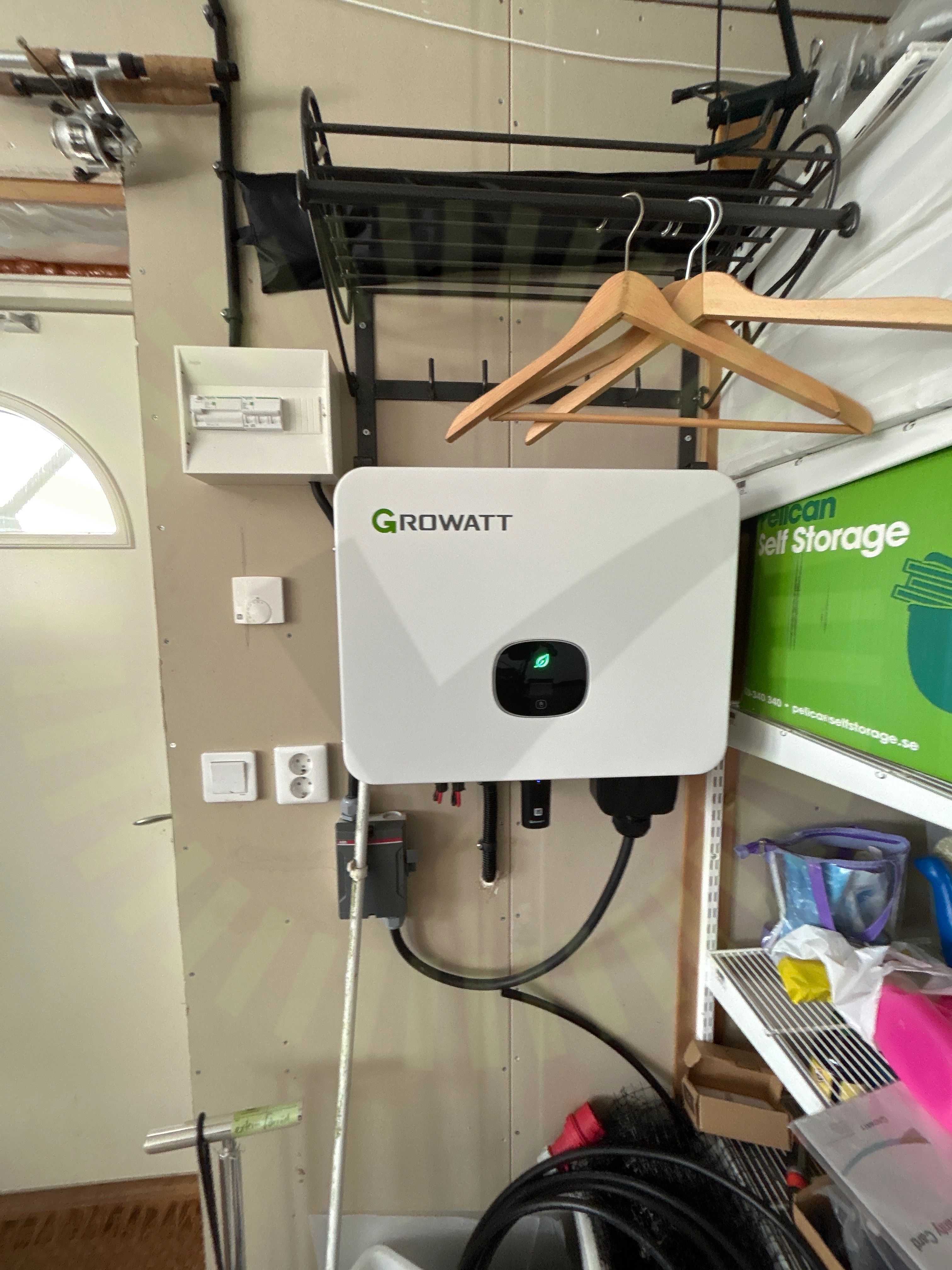

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4

Missvisande varselmärkning

Växelriktare

Anmärkningar

4/35

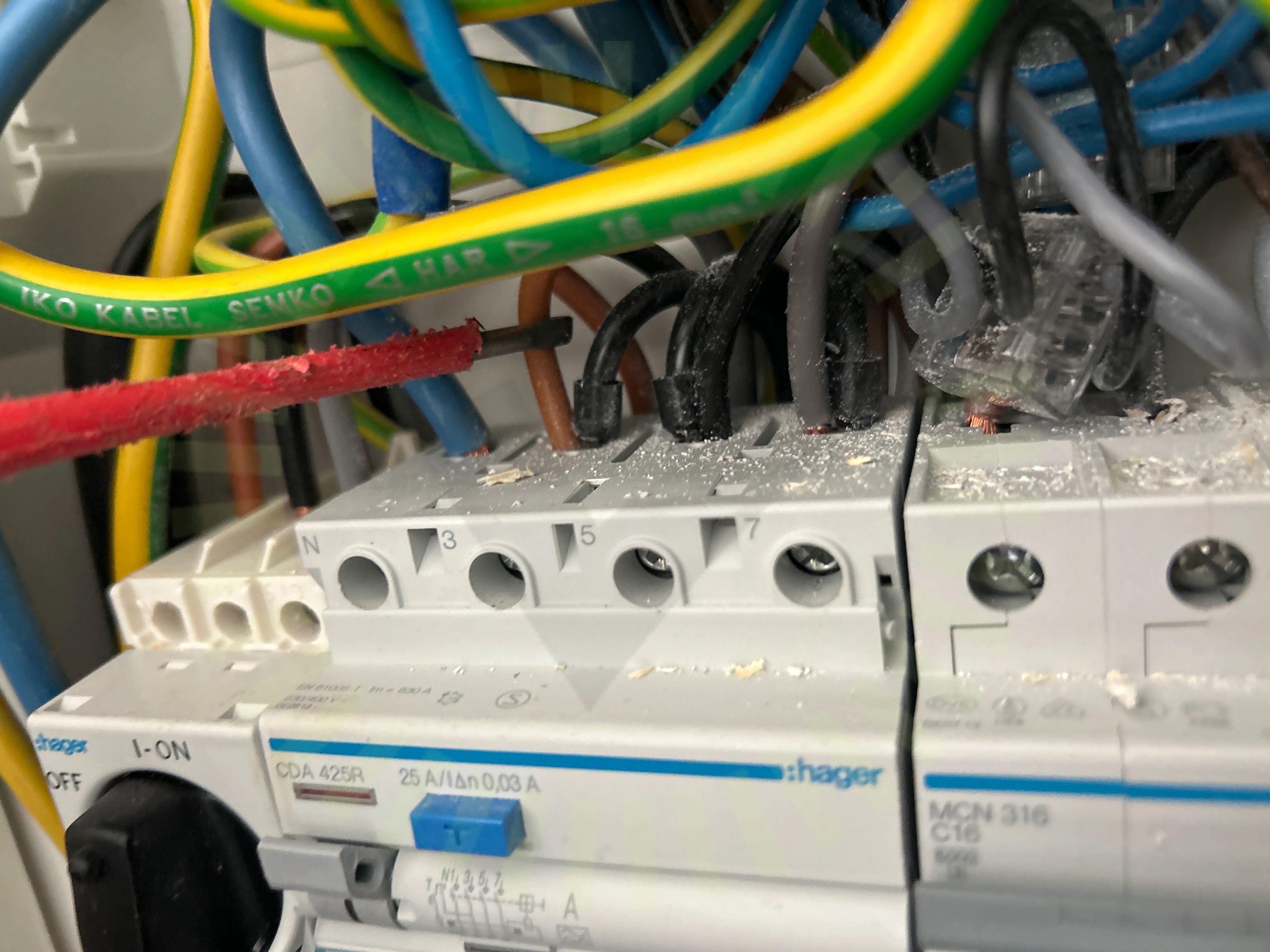

7.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

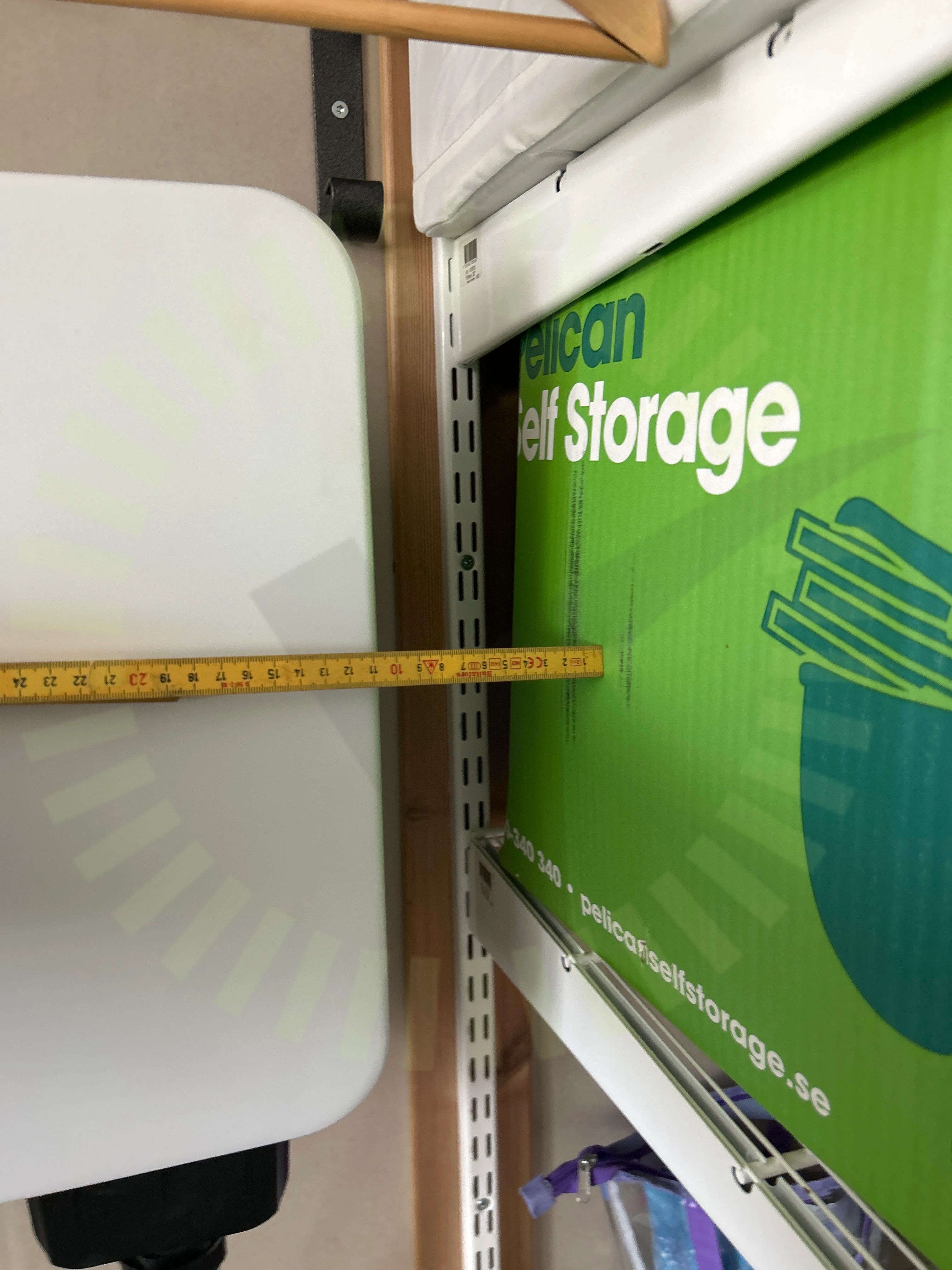

7.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära närliggande objekt.

Growatt: MID 6-25KTL3-X User Manual EN 202305, Sida 9

7.3 Förskruvning

Inte godkänd

Förskruvning håller ej fast kablaget.

Growatt: MID 6-25KTL3-X User Manual EN 202305, Sida 13-14

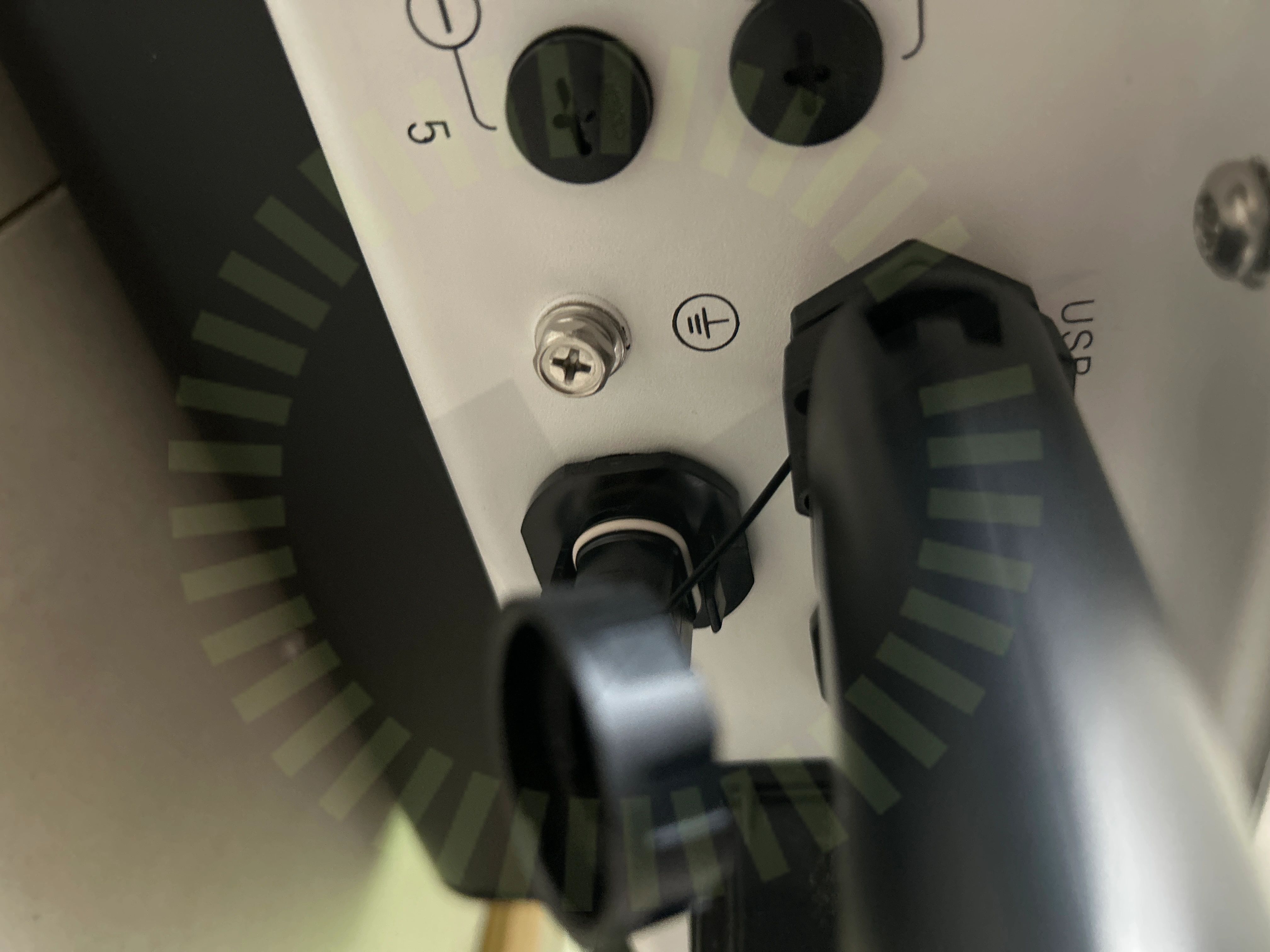

7.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

Growatt: MID 6-25KTL3-X User Manual EN 202305, Sida 13

Godkända kontrollpunkter

27/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

4/35

DC Max Spänning

DC Max Ström

DC Min Spänning

Strängdesign
