Besiktningsrapport

8.9

Installation genom

Solarkraft

Datum

10 februari 2025

Ort

Göteborg

Län

Västra Götalands län

Kabeluppfästning

Mittklämmor

Skenornas infästning

+ 5

90% godkända

10% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B60HBB

Montagesystem

Nordmount Panntak: Bärläkt

Batteri

Emaldo: Power Core

Tillbehör

Emaldo: Smartmätare

Installerad av Solarkraft som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Smartmätare (4)Tak 1, DMEGC: DM(XXX)M10RT-B60HBB (19)Tak 1, Nordmount Panntak: Bärläkt (26)Varselmärkning (4)Växelriktare (24)Växelriktare/Batteri (14)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätare

Fastsäkring av produkt

Signalkabel till växelriktaren

Skador signalkablage

Tak 1, DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

18/19

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Lutning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/19

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

7/26

4.1 Klämmornas överlappning

Inte godkänd

Klämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Nordmount: produktblad-NM Hyper Mid/End Clamp

4.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

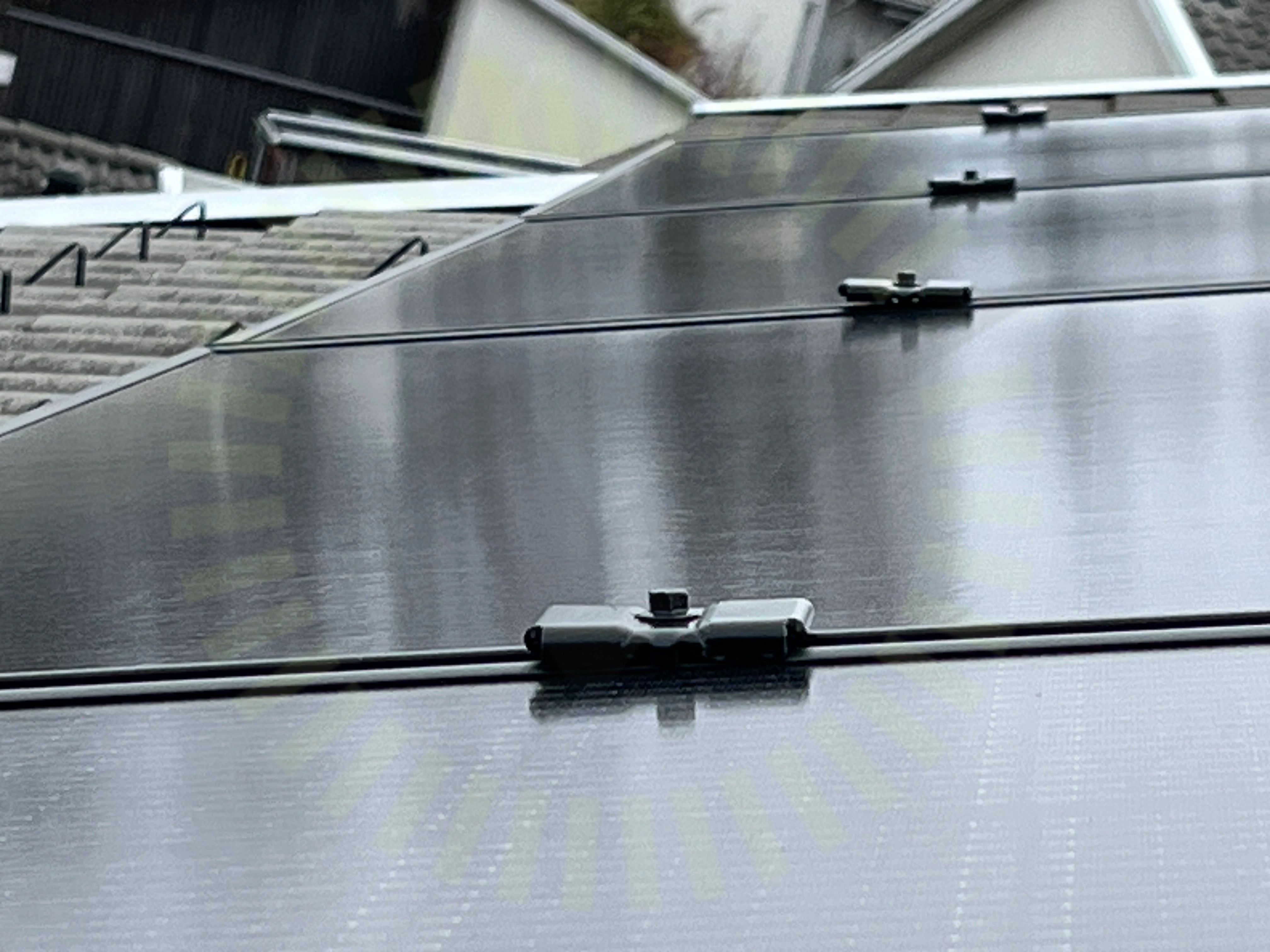

4.4 Mittklämmor

Inte godkänd

Mittfästen är inte monterade korrekt.

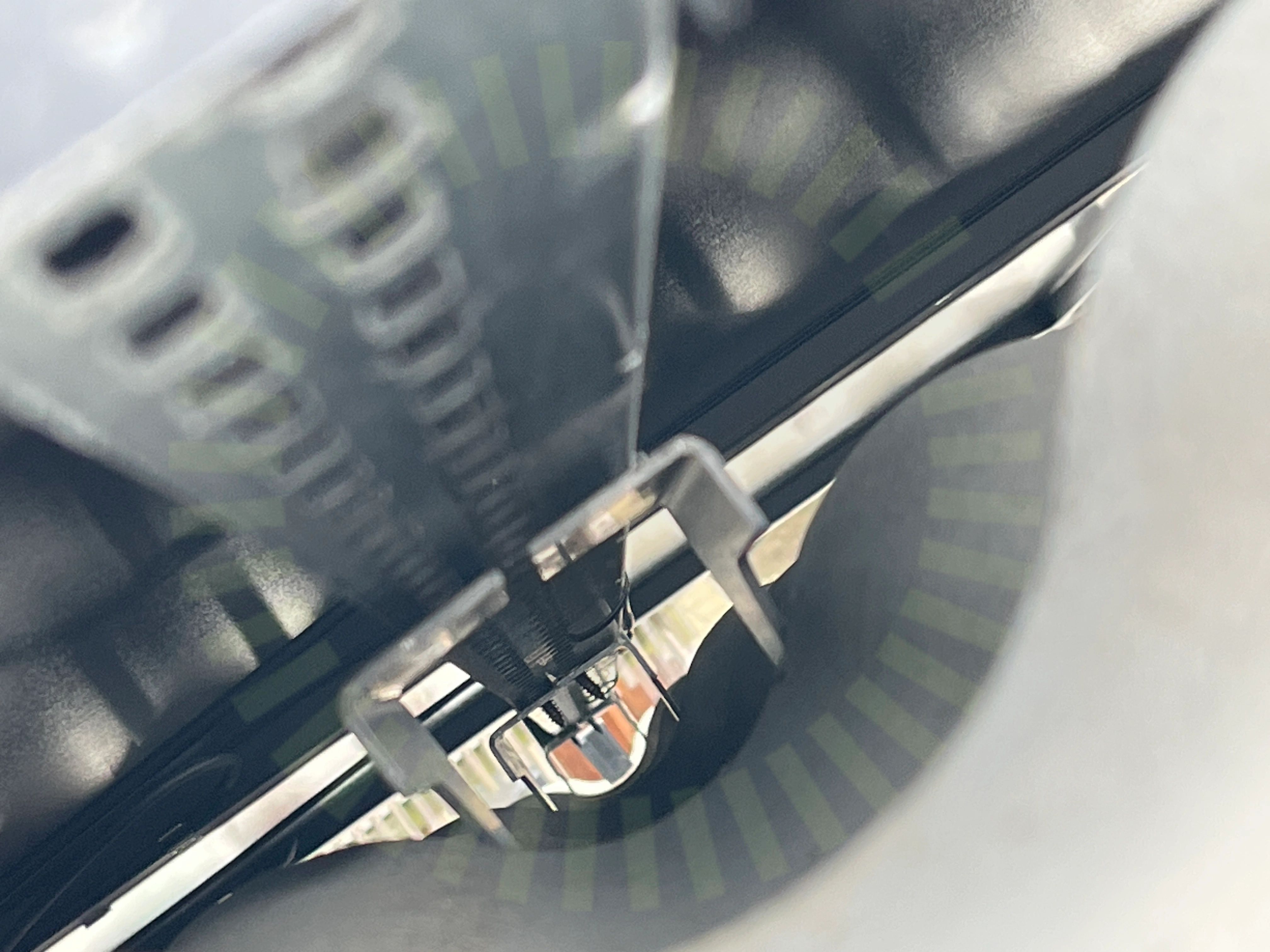

4.5 Skenornas infästning

Inte godkänd

Det saknas skruv mellan skenan och kroken.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 3

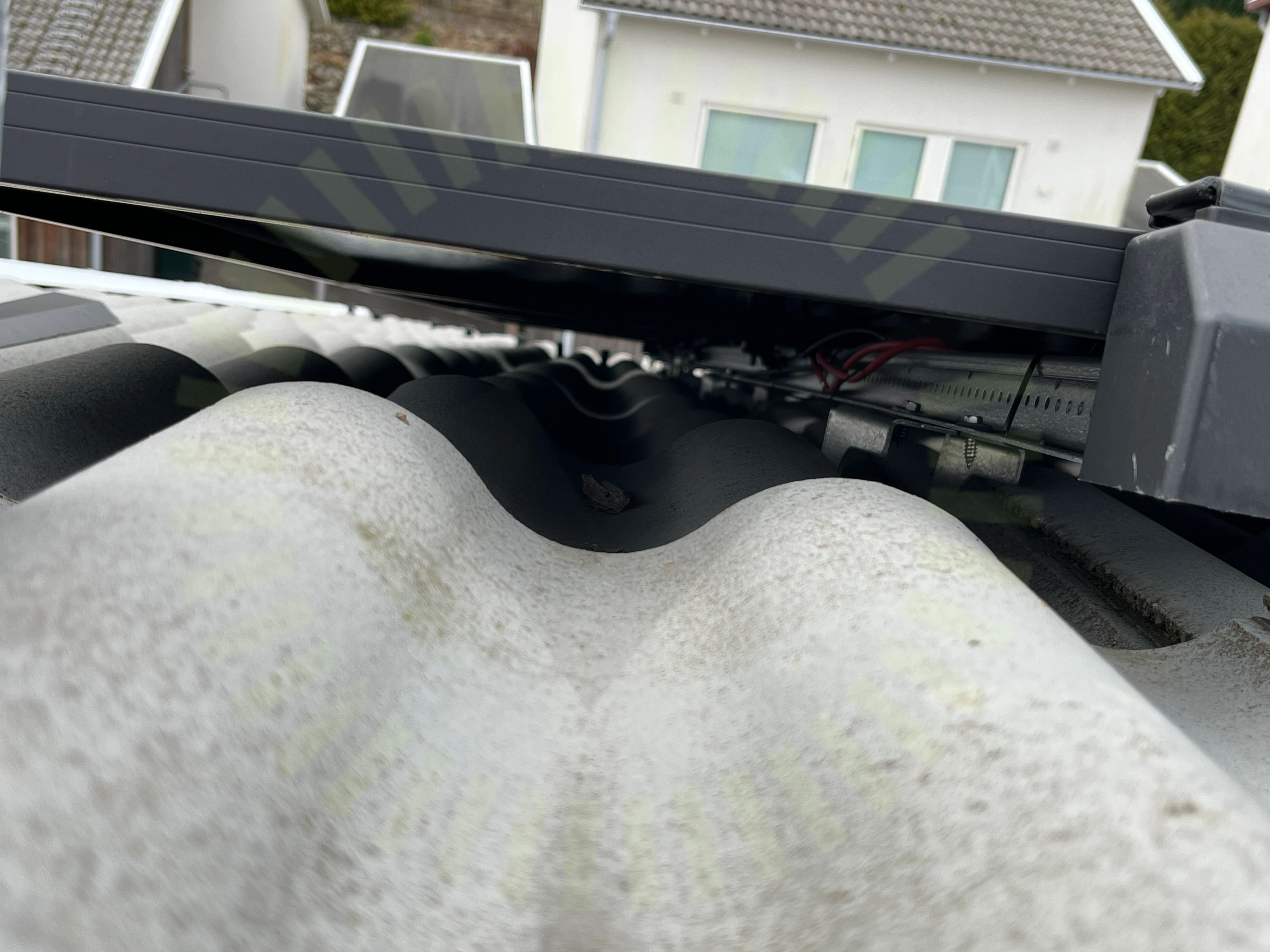

4.6 Stående skenor

Inte godkänd

Stående skena i ytterkant är felvänd.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 4

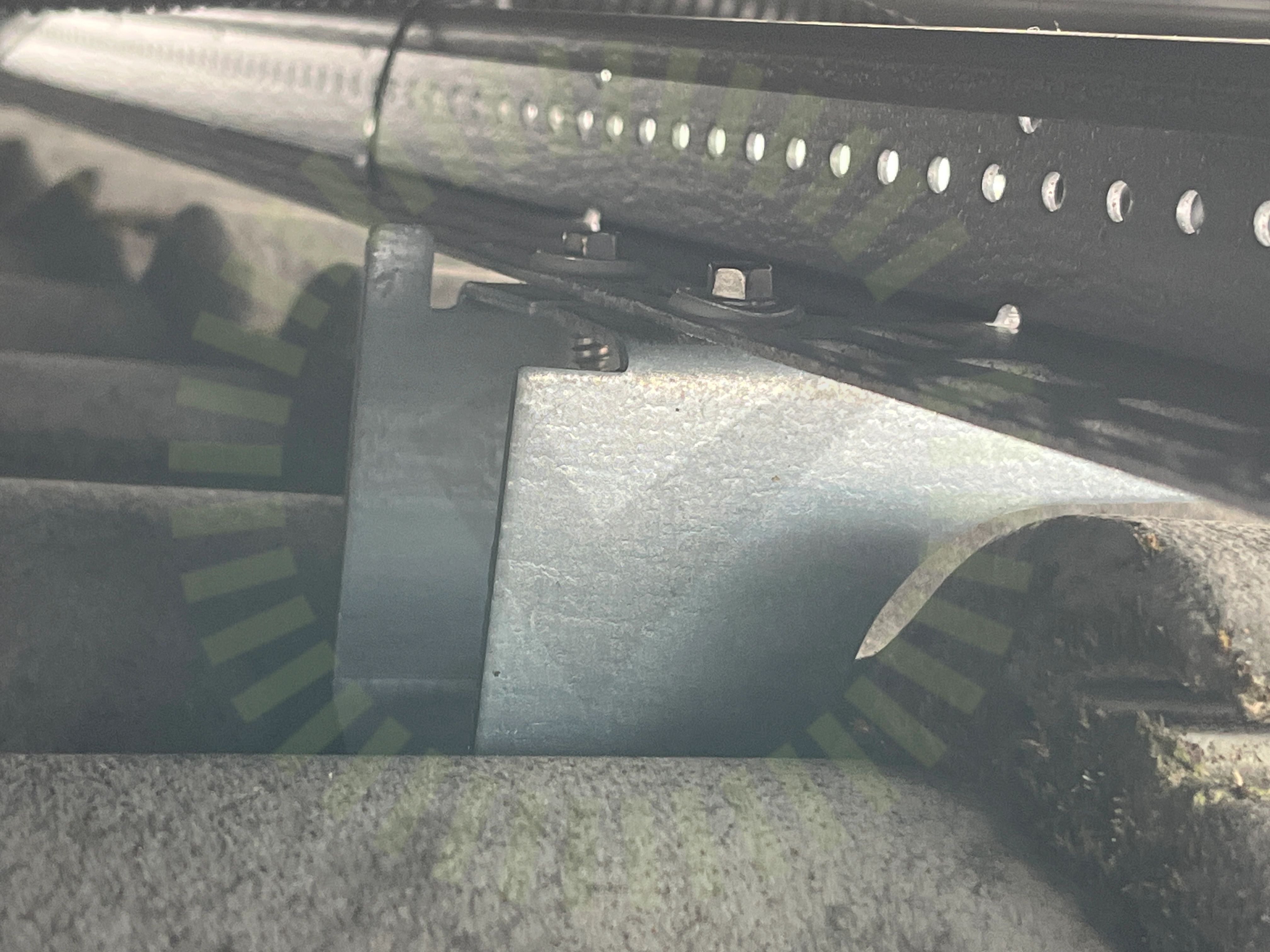

4.7 Skenornas infästning 2

Inte godkänd

Skenorna är infästa i krokens yttersta hål och skruvarna sitter inte diagonalt.

Godkända kontrollpunkter

19/26

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Liggande skenor

Läktinfästning

Skador

Skenans utstick för klämma

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Varselmärkning

Anmärkningar

1/4

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

1/24

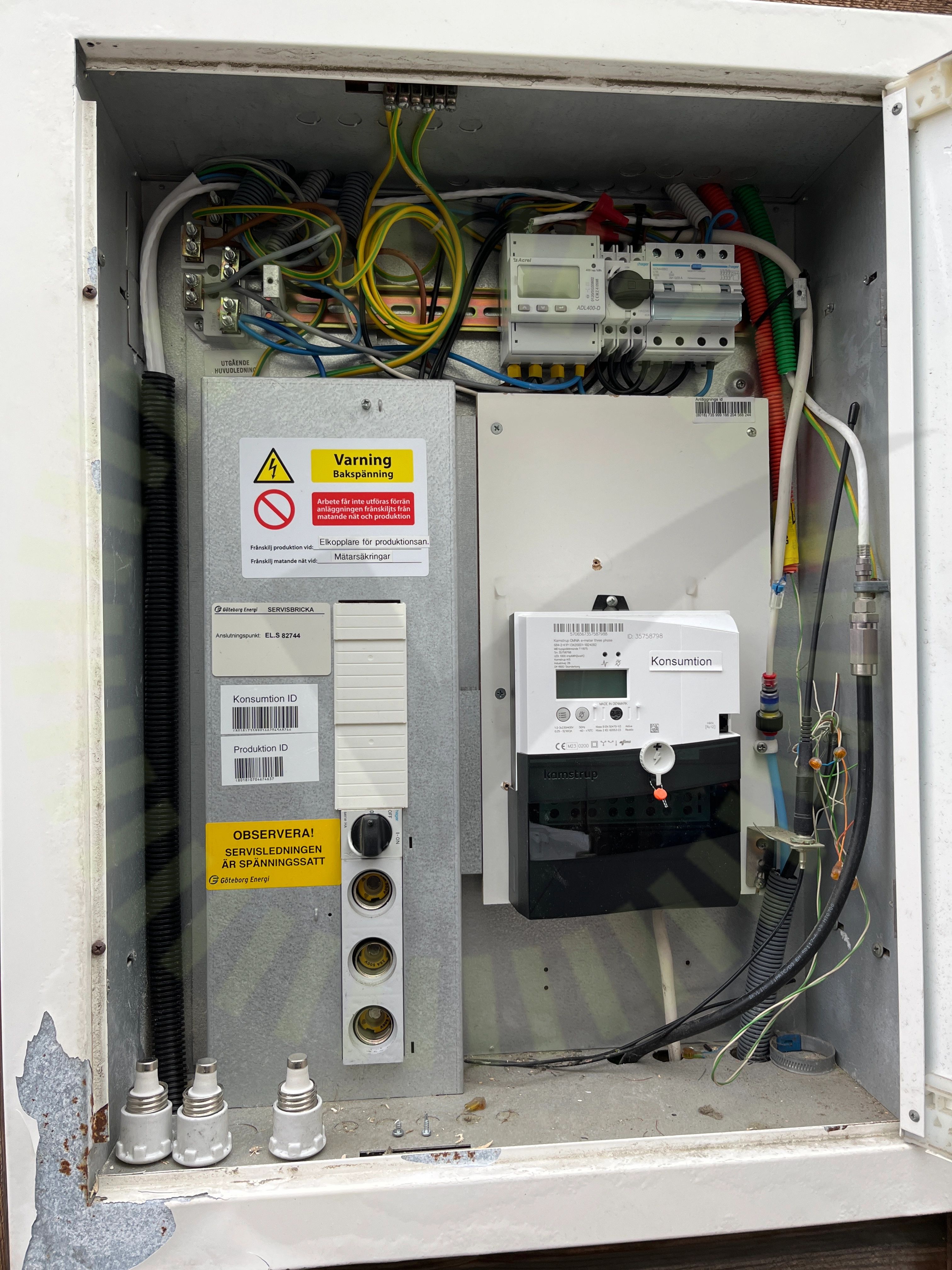

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

23/24

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning

Växelriktare/Batteri

Godkända kontrollpunkter

14/14

Avstånd närliggande objekt

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Jordfelsbrytare

Placering

Skador

Smartmätare

Strängdesign

Tillgång till batteriet

Väderskydd
