Besiktningsrapport

9.0

Installation genom

Sesol

Datum

22 maj 2023

Ort

ROCKNEBY, Kalmar län

AC anslutning växelriktare

Förskruvningar

Böjradie

+ 5

83% godkända17% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

6/41

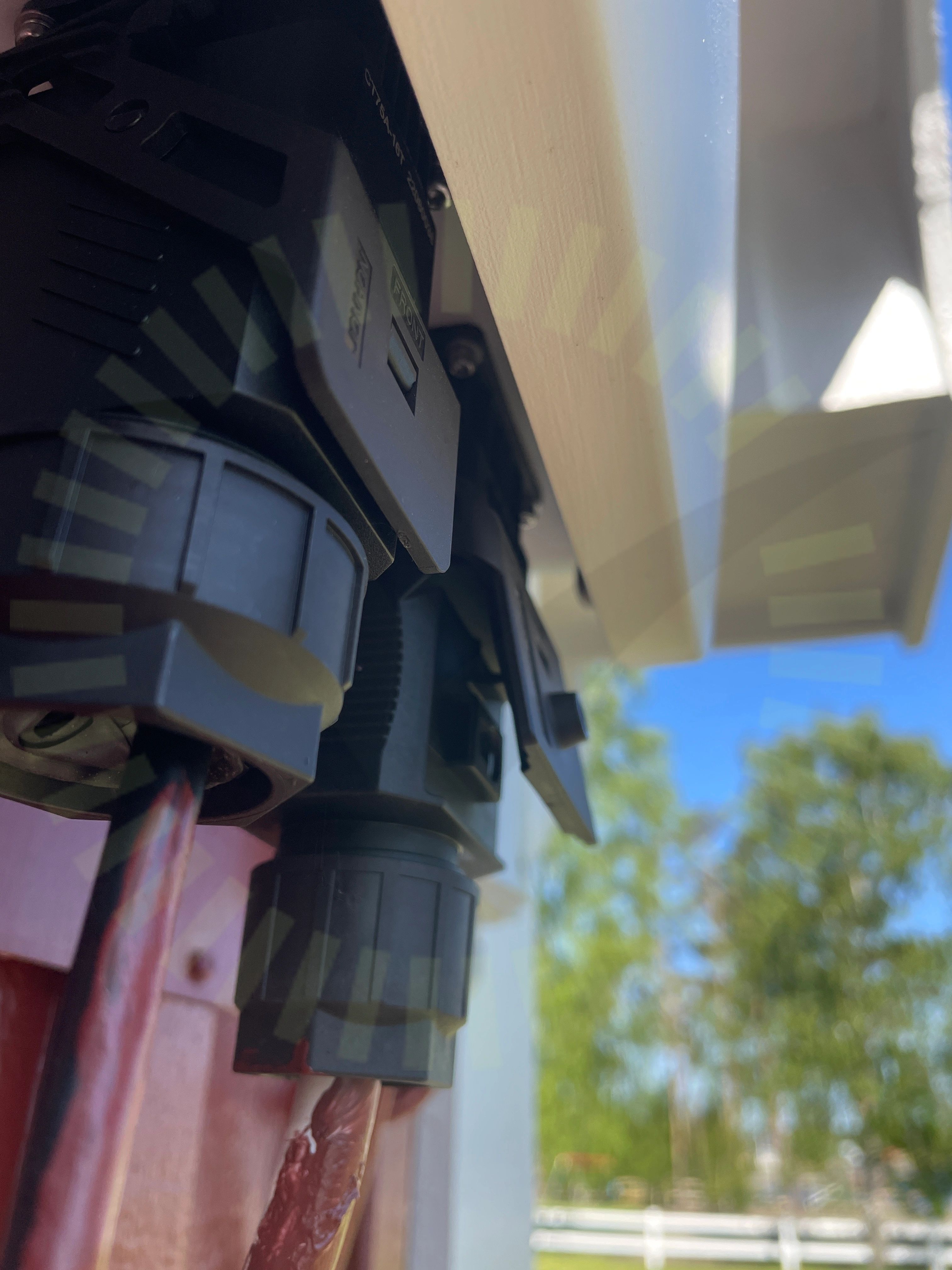

1.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Lås skruv ej åtdragen.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

1.2 Avstånd till hav

Inte godkänd

Växelriktaren är monterad utomhus, ca 50 meter från kustlinjen.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 8

1.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral

SS 436 40 00 (712.514.101)

1.4 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.5 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

1.6 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.

SEK 457, Sida 42

Godkända kontrollpunkter

35/41

AC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för likspänningVentilationVäderbeständigt material

Longi: LR5-54HPB 390-410M

Anmärkningar

1/15

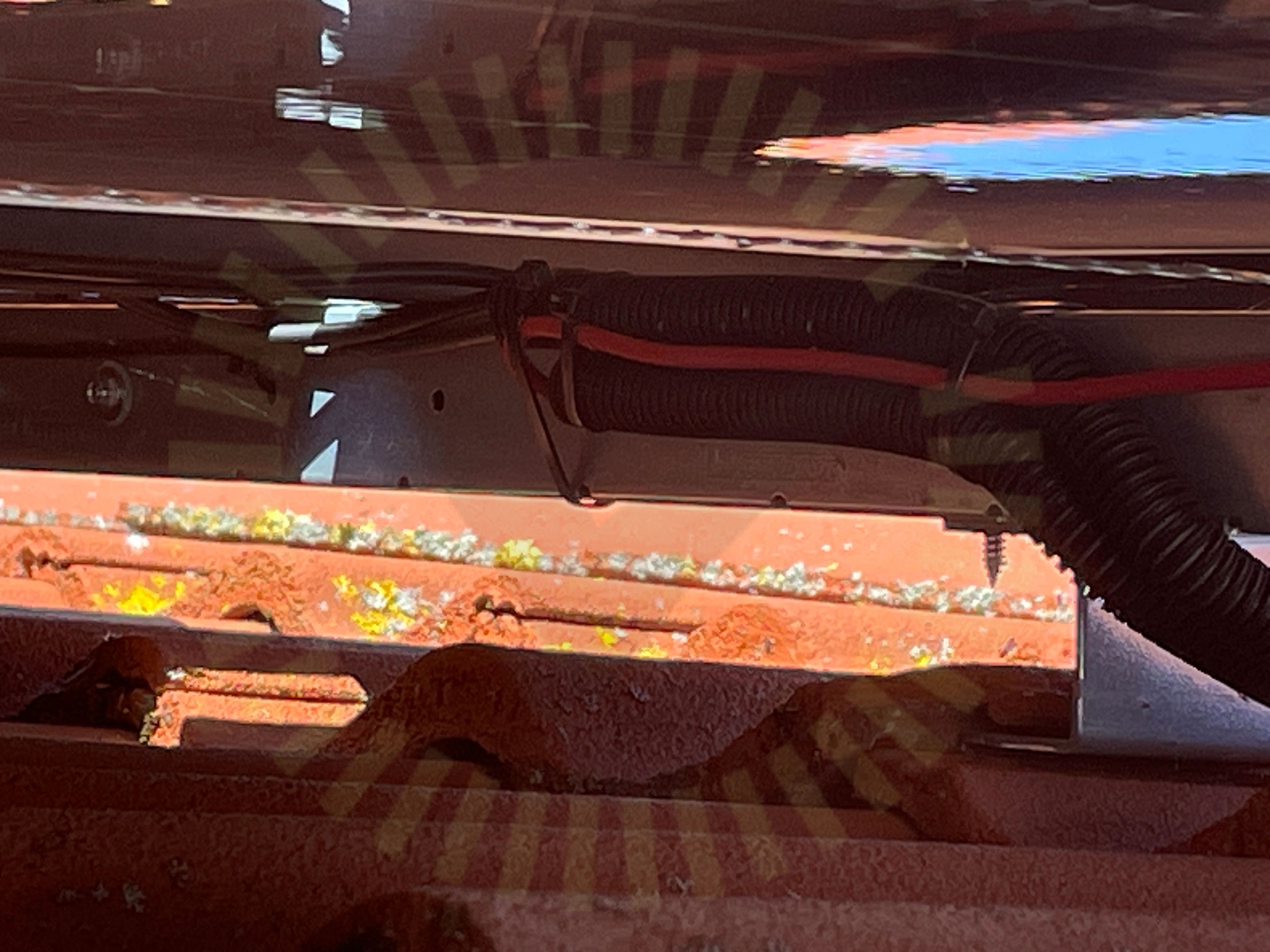

2.1 Panelkablagets böjradie

Inte godkänd

Strängens kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

13/15

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

1/15

Förbindelse av kontakter

Säkerhetsbrytare AC

Anmärkningar

2/6

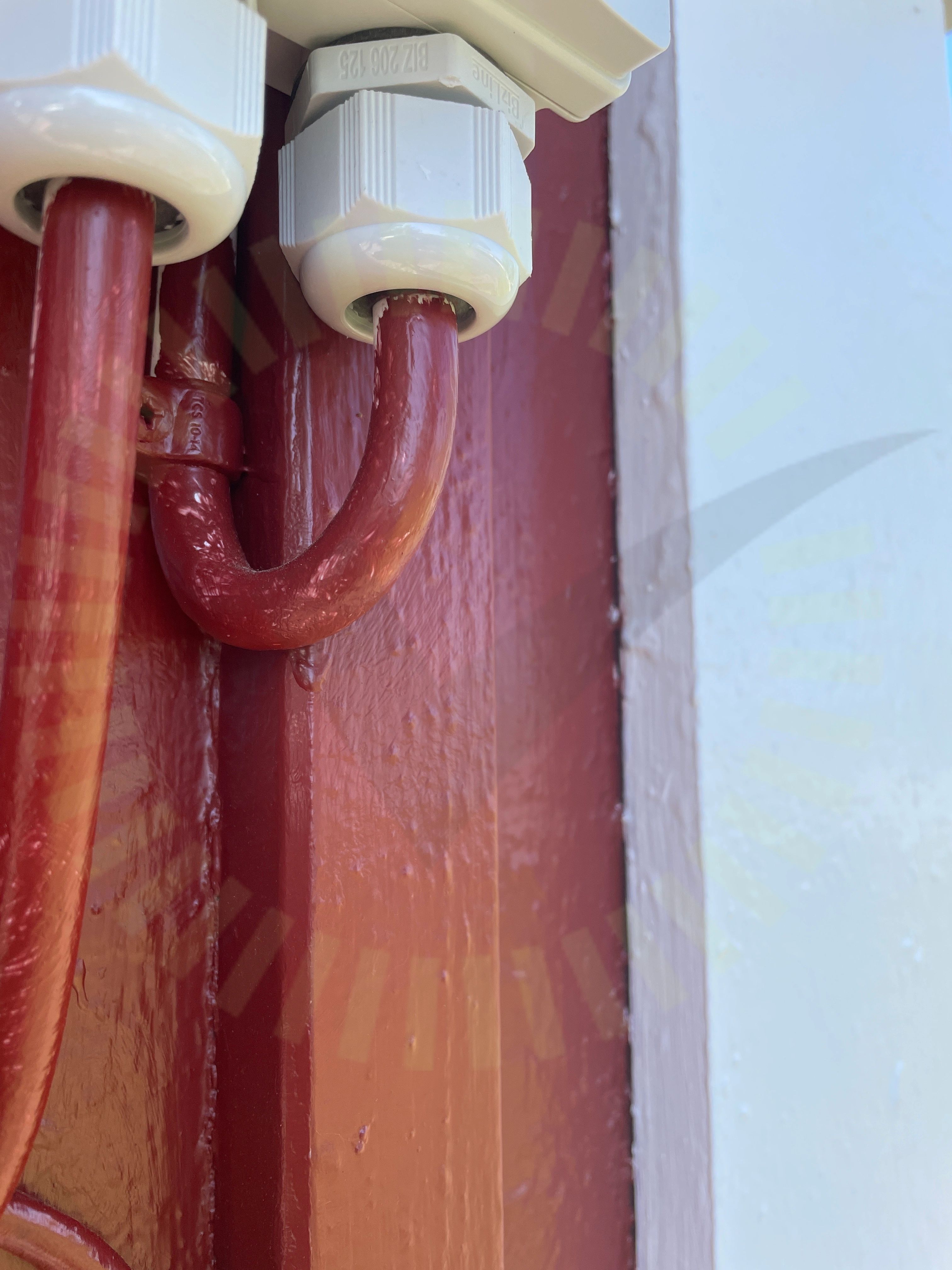

3.1 Böjradie

Inte godkänd

Säkerhetsbrytarens kabel är inte lämpligt installerad. Böjradien för skarp.

SS 436 40 00 (522.8.3)

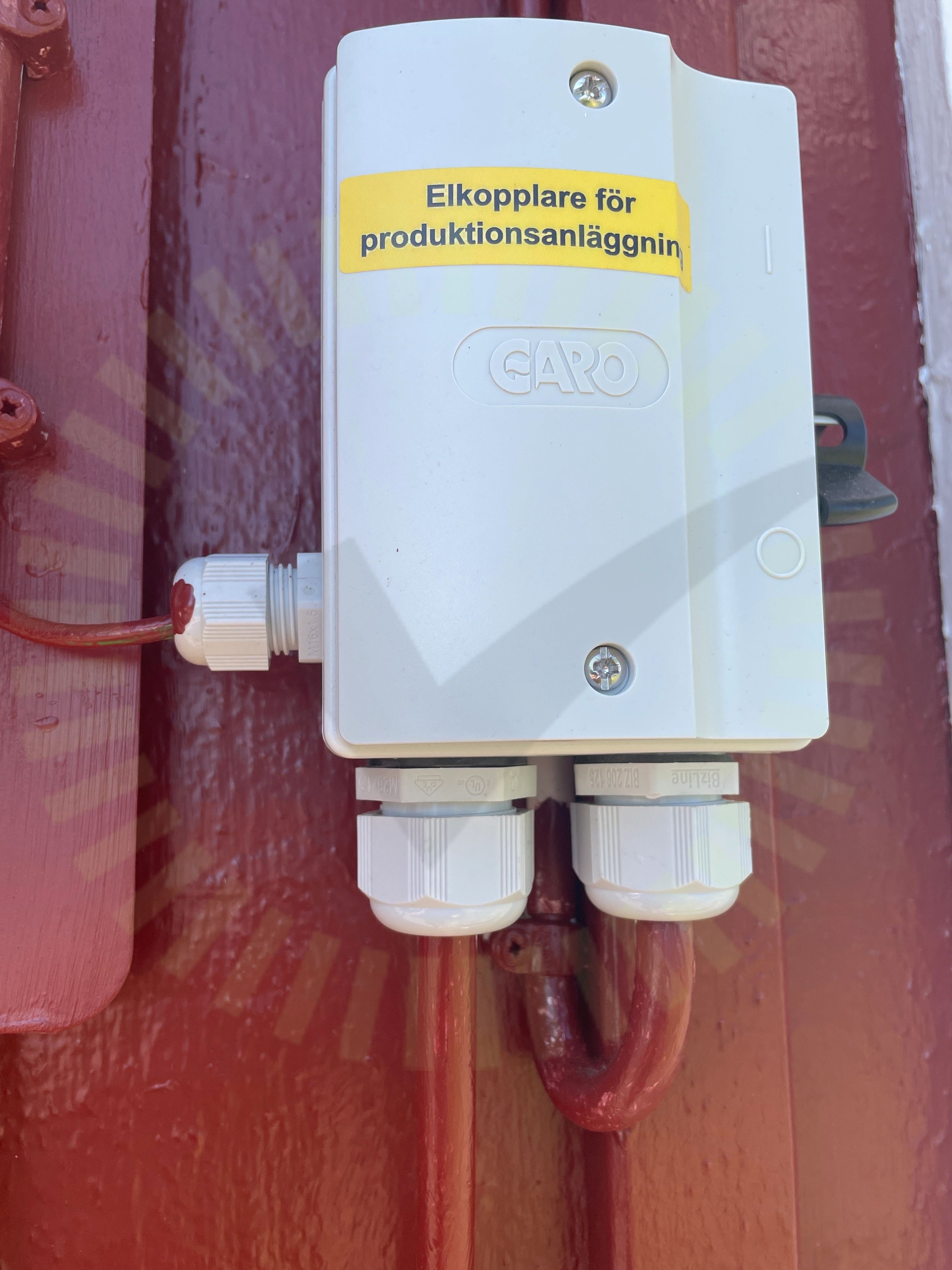

3.2 Förskruvningar

Inte godkänd

Varken jord eller matning från växelriktarens förskruvning är tät

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

4/6

EgenskaperInfästningPlaceringRakt monterad

Tak 1, Weland Stål: Råspont

Godkända kontrollpunkter

1/1

Panntak

Växelriktare

Anmärkningar

1/1

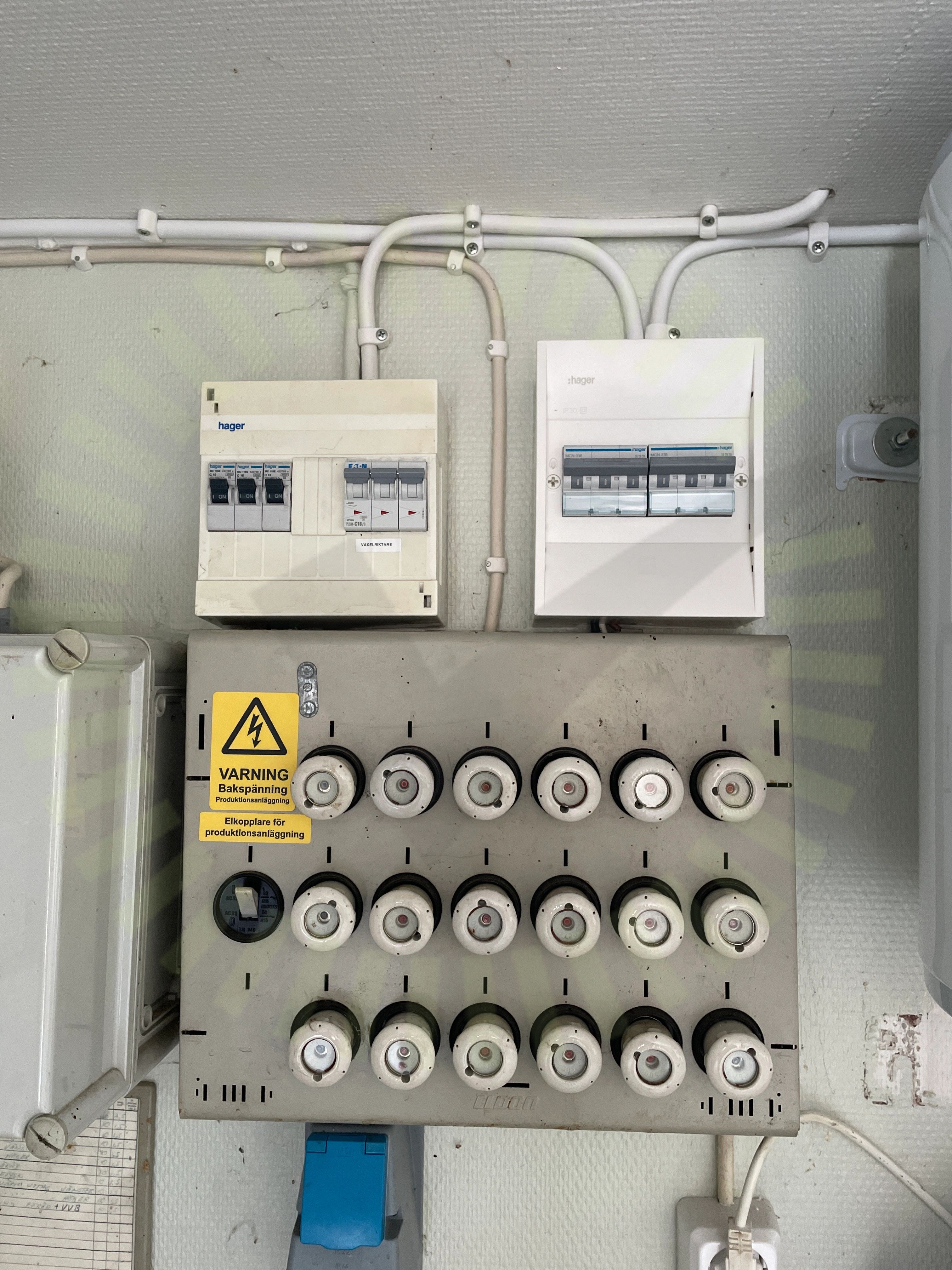

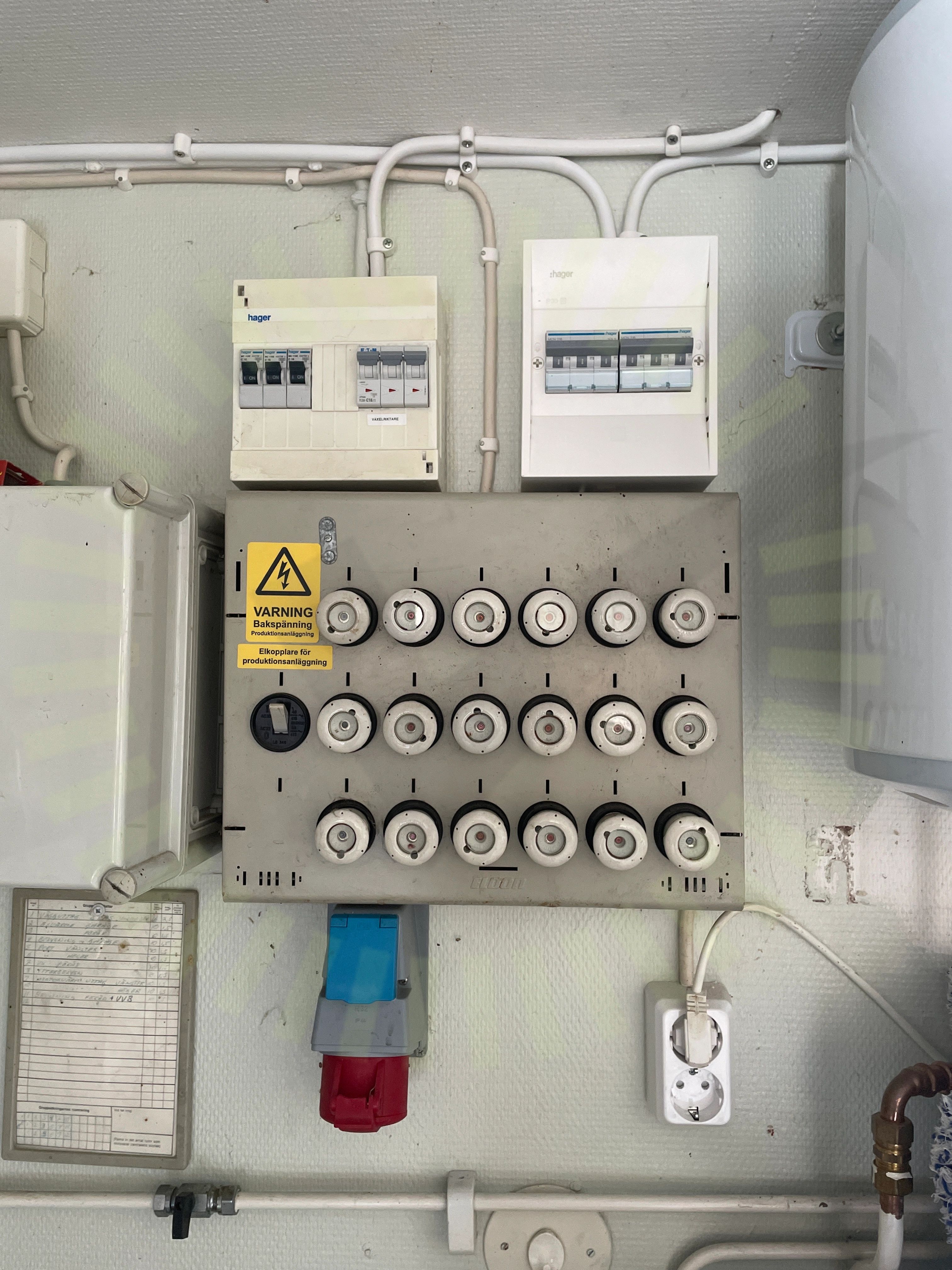

5.1 Dubbel matning

Inte godkänd

Huvudsäkring 16 ampere och växelriktare ca 16A. Dubbla 11 kW billaddare i garaget. Finns risk för att kablage mellan central och undercentral där billaddare är installerad är underdimensionerad. Underlag för kabeldimensionering saknas.

Weland Stål: Råspont

Anmärkningar

5/23

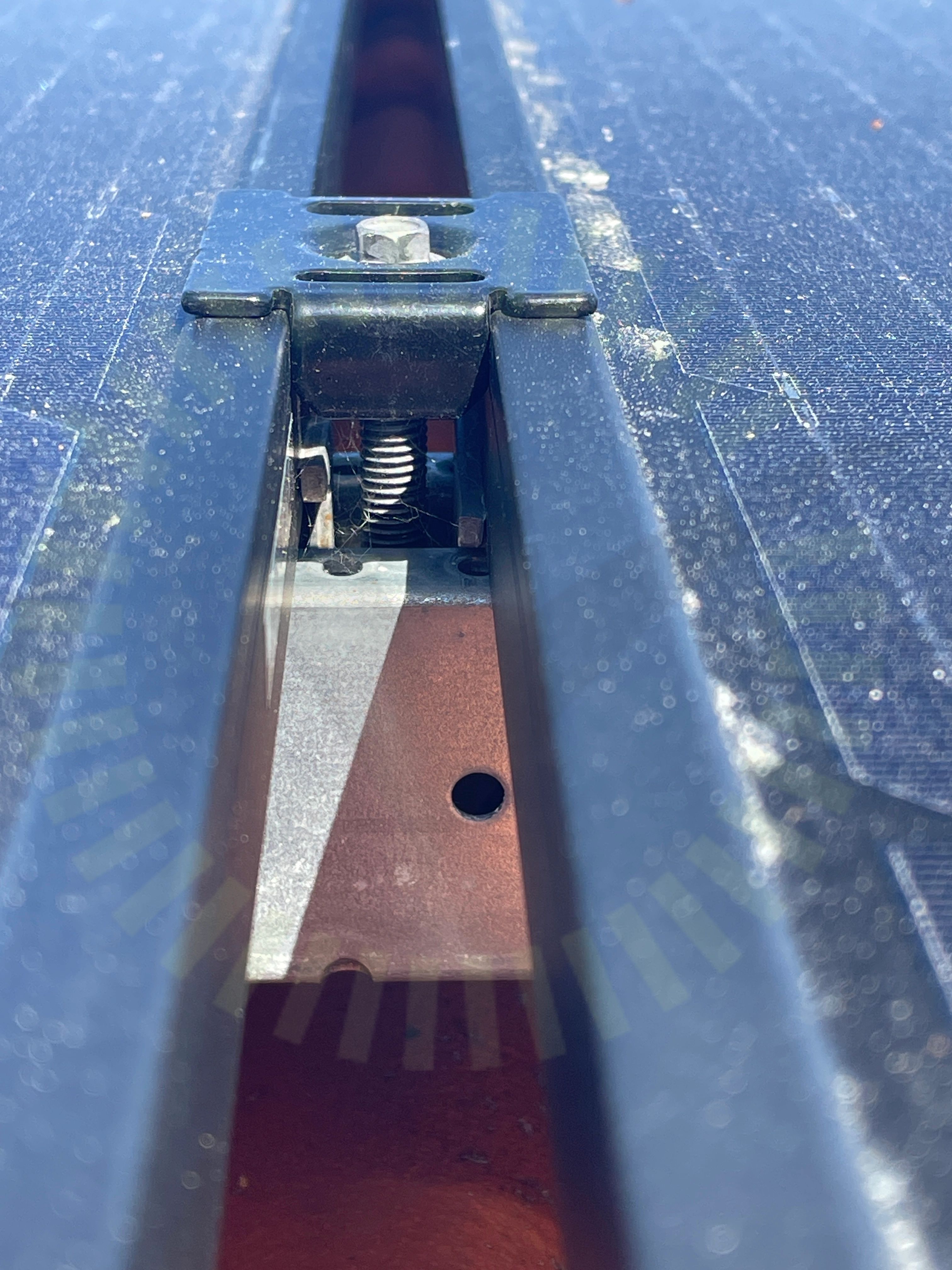

6.1 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel eventuellt skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

6.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

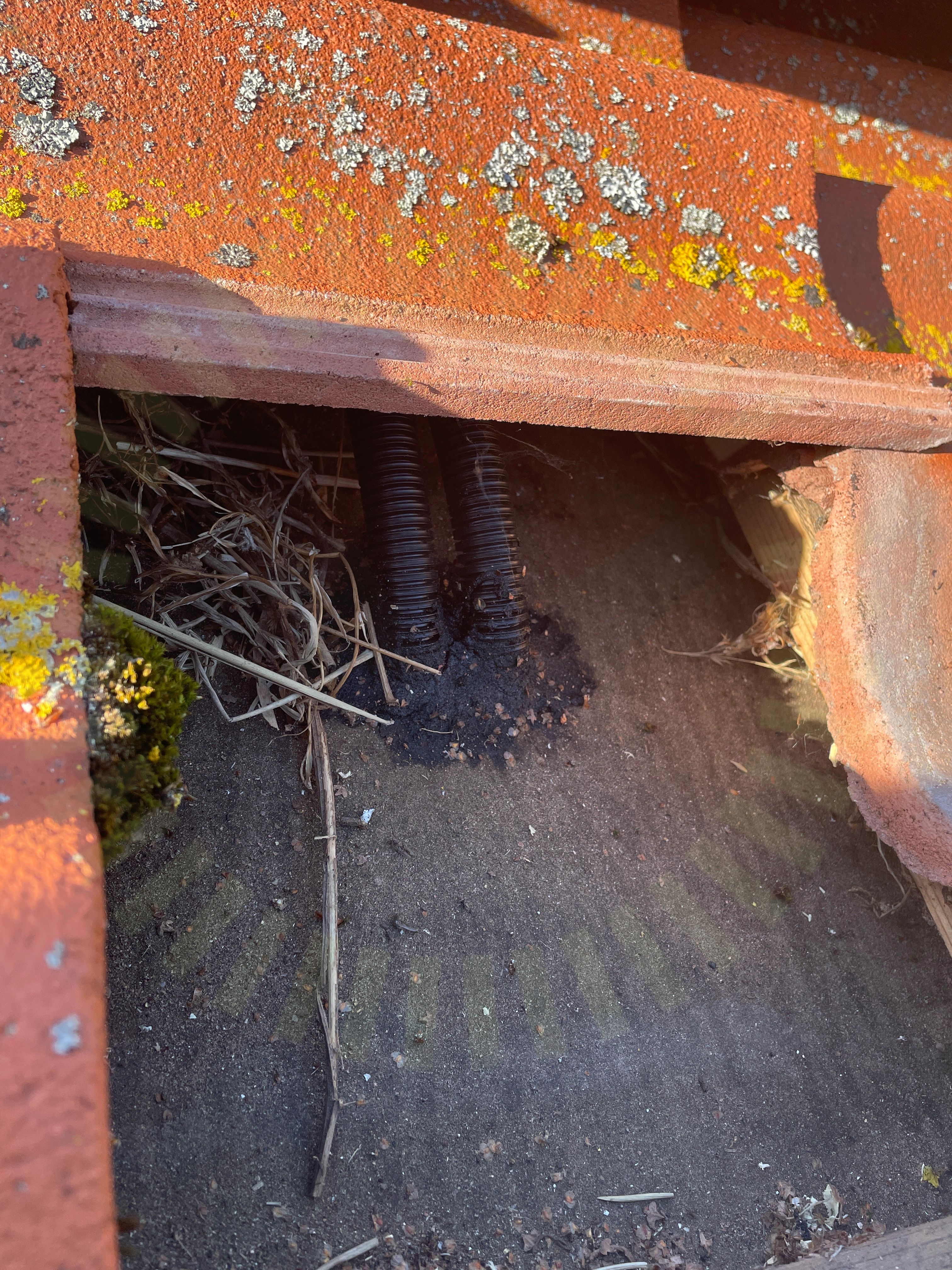

6.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

AMA HUS JSB.62

6.4 Takkrokarnas CC

Inte godkänd

Underlag att kontrollera infästningarnas avstånd till varandra saknas.

MA5102 Sid 1 (1) | Version 3 - 221101

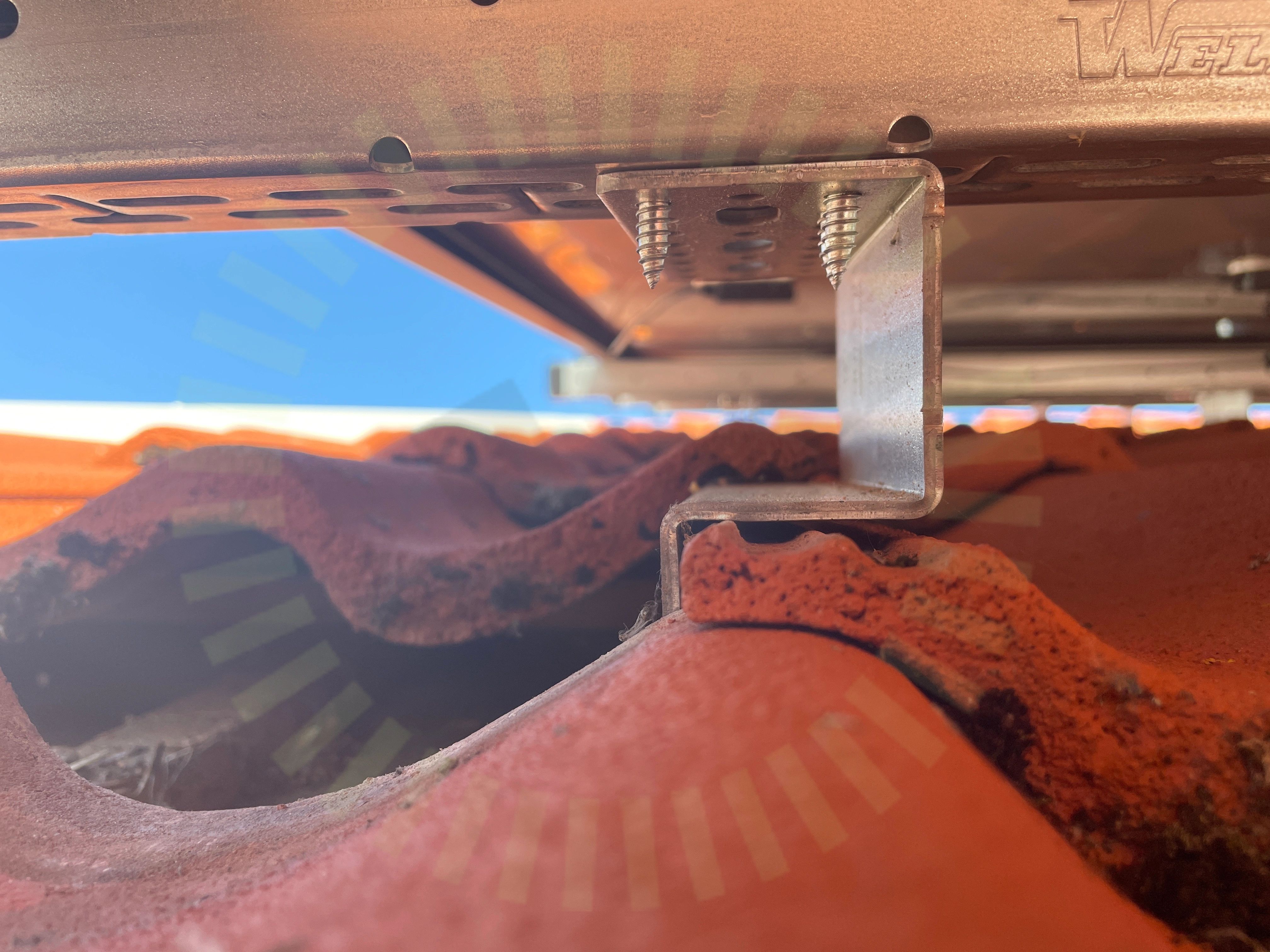

6.5 Underliggande takpanna

Inte godkänd

Avstånd till underliggande panna felaktigt

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

17/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23

Underbyggnad
