Besiktningsrapport

9.6

Installation genom

1KOMMA5°

Datum

20 september 2024

Ort

Vretstorp, Örebro län

Skenskarvar

IP-Klassning

Avstånd närliggande objekt

+ 1

95% godkända5% ej godkända

Om installationen

Paneler1Komma5° - Fullblack

MontagesystemWeland Stål: Plåttak Långskena

VäxelriktareSunGrow: SH5-10RT-20

BatteriSunGrow: SBR(XXX)

TillbehörUndercentral

TillbehörCHINT: Sungrow DTSU666-20

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

1Komma5° - Fullblack

Godkända kontrollpunkter

12/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

5/17

Föremål mot bakstyckeKontaktdonPanelkablaget böjradieStress på kontakterSträngförläggning

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

CHINT: Sungrow DTSU666-20

Godkända kontrollpunkter

4/6

Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

2/6

Anslutning av CT klämmorPlacering av CT klämmor

SunGrow: SBR(XXX)

Godkända kontrollpunkter

15/15

Avstånd till växelriktareBatteri PEBatterimodulFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

SunGrow: SH5-10RT-20

Anmärkningar

3/40

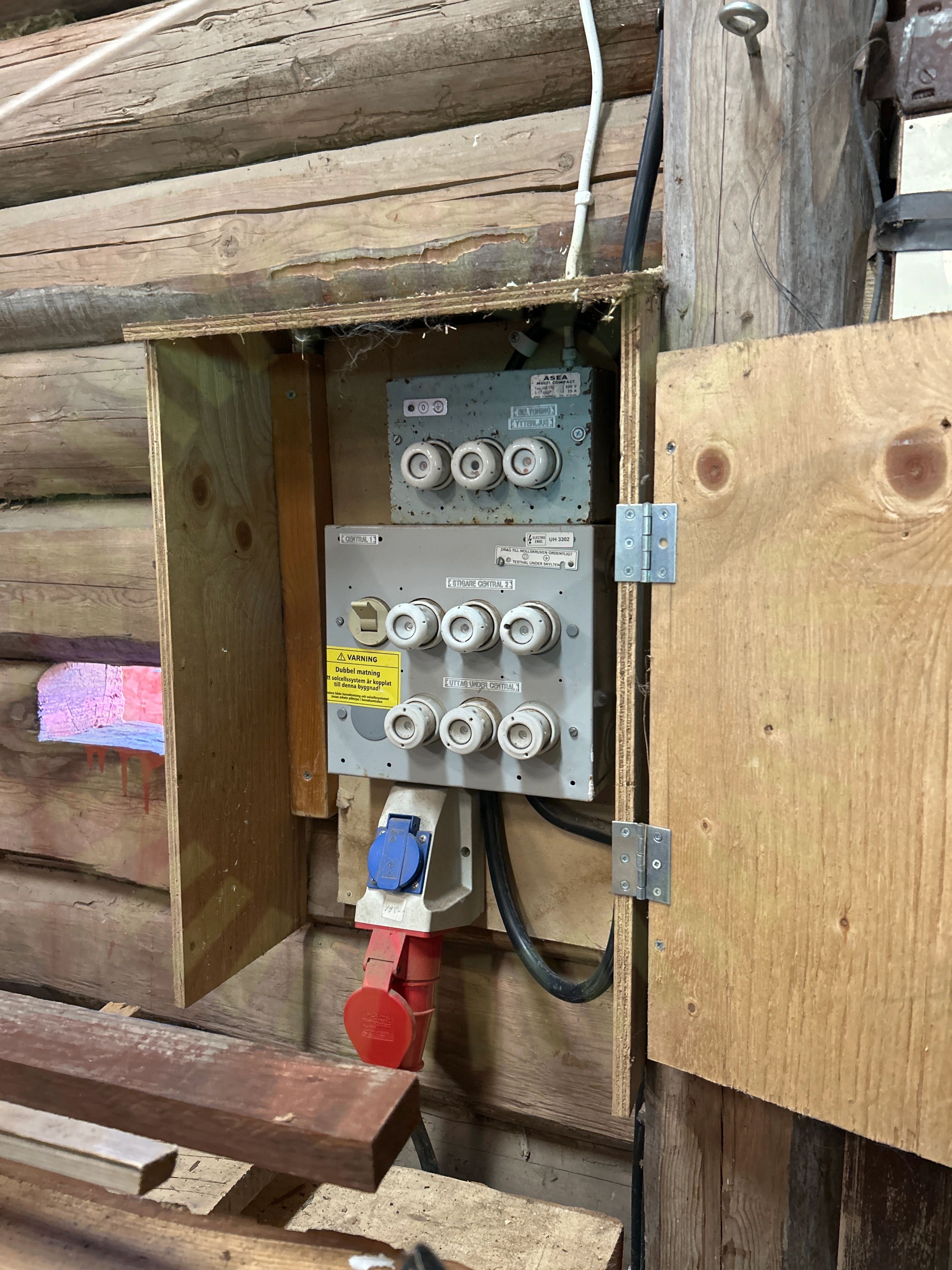

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SunGrow: SH5-10RT-20 User Manual 23.08, Sida 33

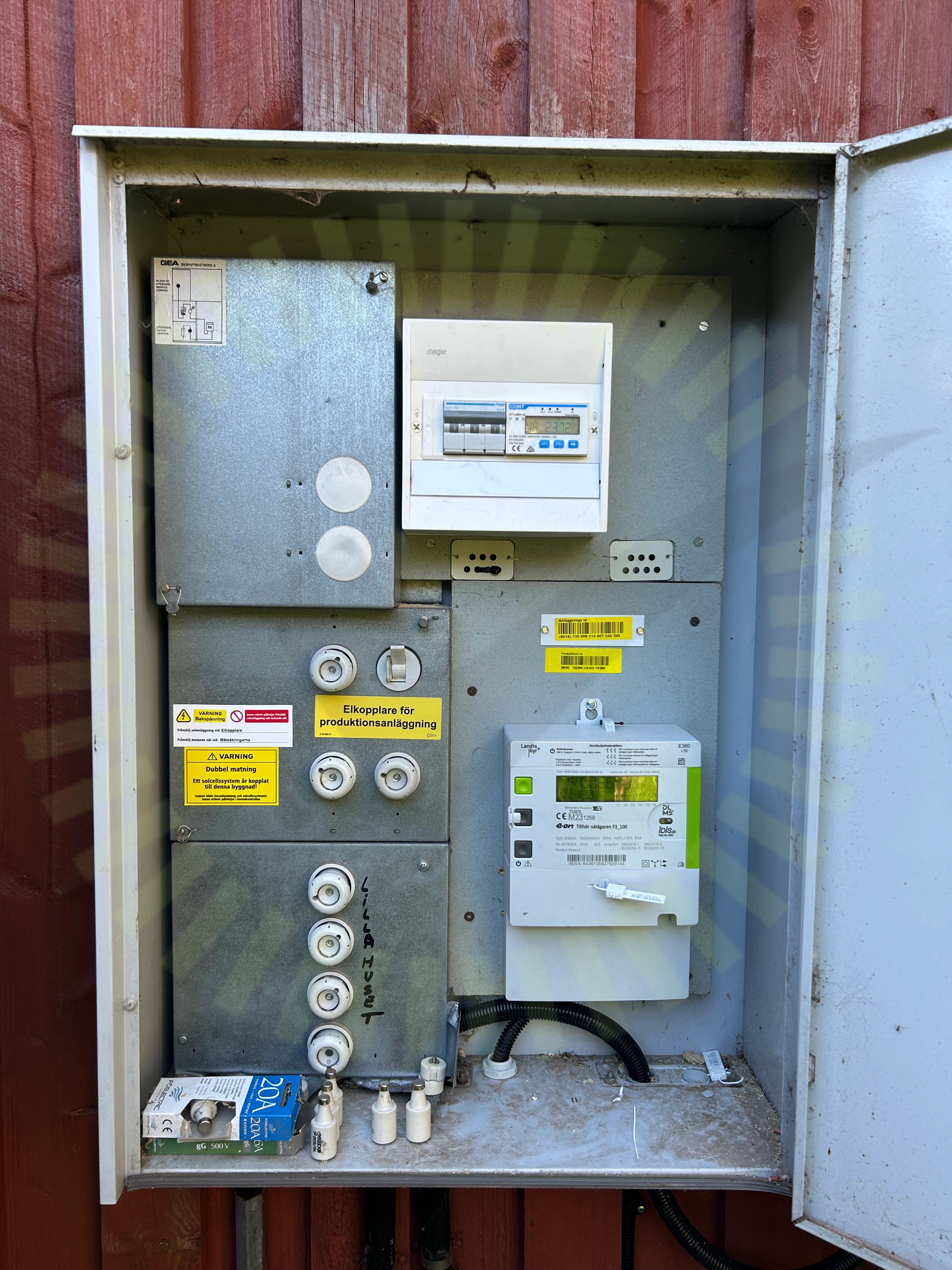

5.2 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad vid smartmätare.

SS 436 40 00 (514.1)

5.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav på undercentral med säkringar och på undercentral där man kopplat in solcellsanläggning. Finns endast på fasadmätarskåp samt bostadens ytterdörr. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

37/40

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Undercentral

Anmärkningar

1/6

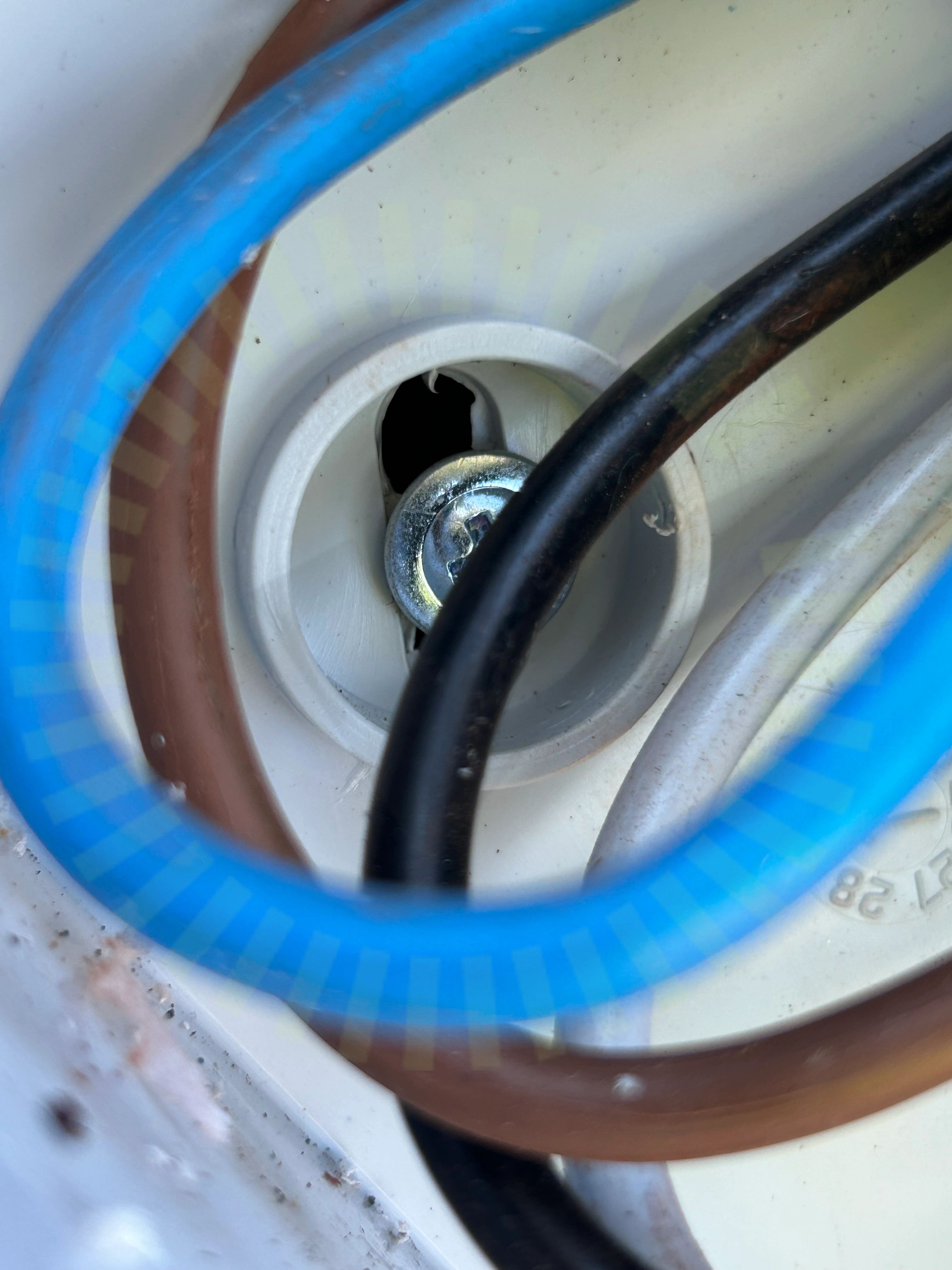

6.1 IP-Klassning

Inte godkänd

Kapslingens IP klassning har påverkats negativt vid installation. Hål i hölje är inte tätade.

Godkända kontrollpunkter

5/6

FemledarsystemInfästningKabelinföringarPlaceringSkydd mot beröring

Weland Stål: Plåttak Långskena

Anmärkningar

1/16

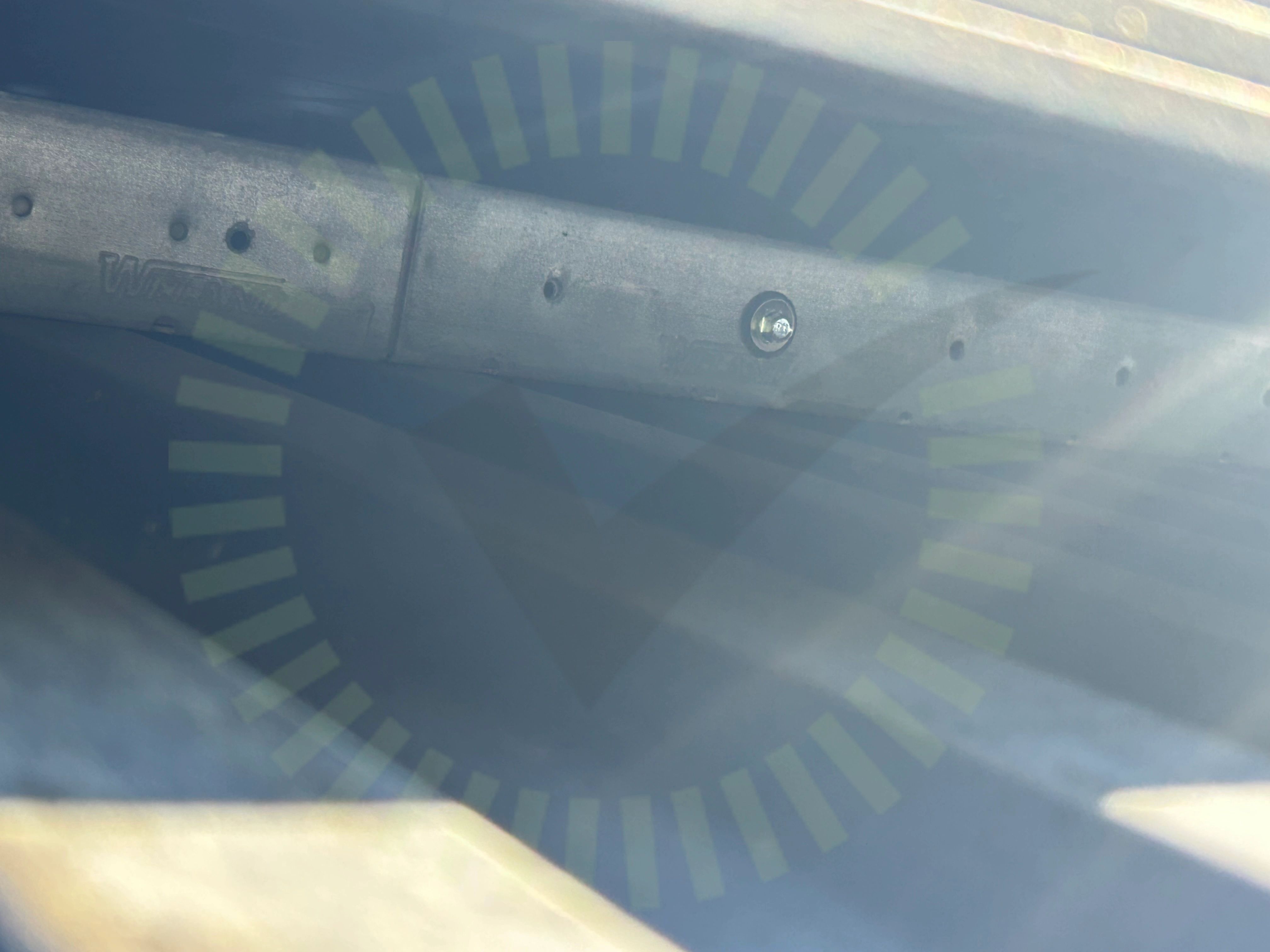

7.1 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruv saknas.

MA5101 Sid 1 (1) | Version 4 - 221219

Godkända kontrollpunkter

13/16

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

2/16

KabeluppfästningSkenornas infästning
