Besiktningsrapport

9.1

Installation genom

Sesol

Datum

22 februari 2023

Ort

Norrahammar, Jönköpings län

Infästningar CC mått

Skenskarvar

Kabeluppfästning

93% godkända7% ej godkända

Om installationen

PanelerHyundai: HiE-S(XXX)VG (BF+BB)

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

1/34

1.1 Varning för likspänning

Inte godkänd

Dekal för varning likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

33/34

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndAvtalBrännbart underlagDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKontakterLedare fastspändaMärkningMätprotokoll DCPESträngschemaSäkringTillförlitligt fästUtrymmeVarning för backspänningVentilationVinkel

Hyundai: HiE-S(385-400W)VG

Godkända kontrollpunkter

16/16

Avstånd till ytaBöjradie kablageDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterKopplingslådaPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Weland Stål: Råspont

Anmärkningar

4/21

3.1 Infästningar CC mått

Inte godkänd

Tak 1: CC-måttet för infästningen stämmer inte överens med snö - & vindlast beräkning. 6 fästen är monterade, det skall vara 7 enligt beräkning. Uppmätt högsta cc-mått: 95cm Tak 2: CC-måttet för infästningen stämmer inte överens med snö - & vindlast beräkning. 5 fästen är monterade, det skall vara 7 enligt beräkning. Uppmätt högsta cc-mått: 100cm

MA5102 Sid 1 (1) | Version 3 - 221101

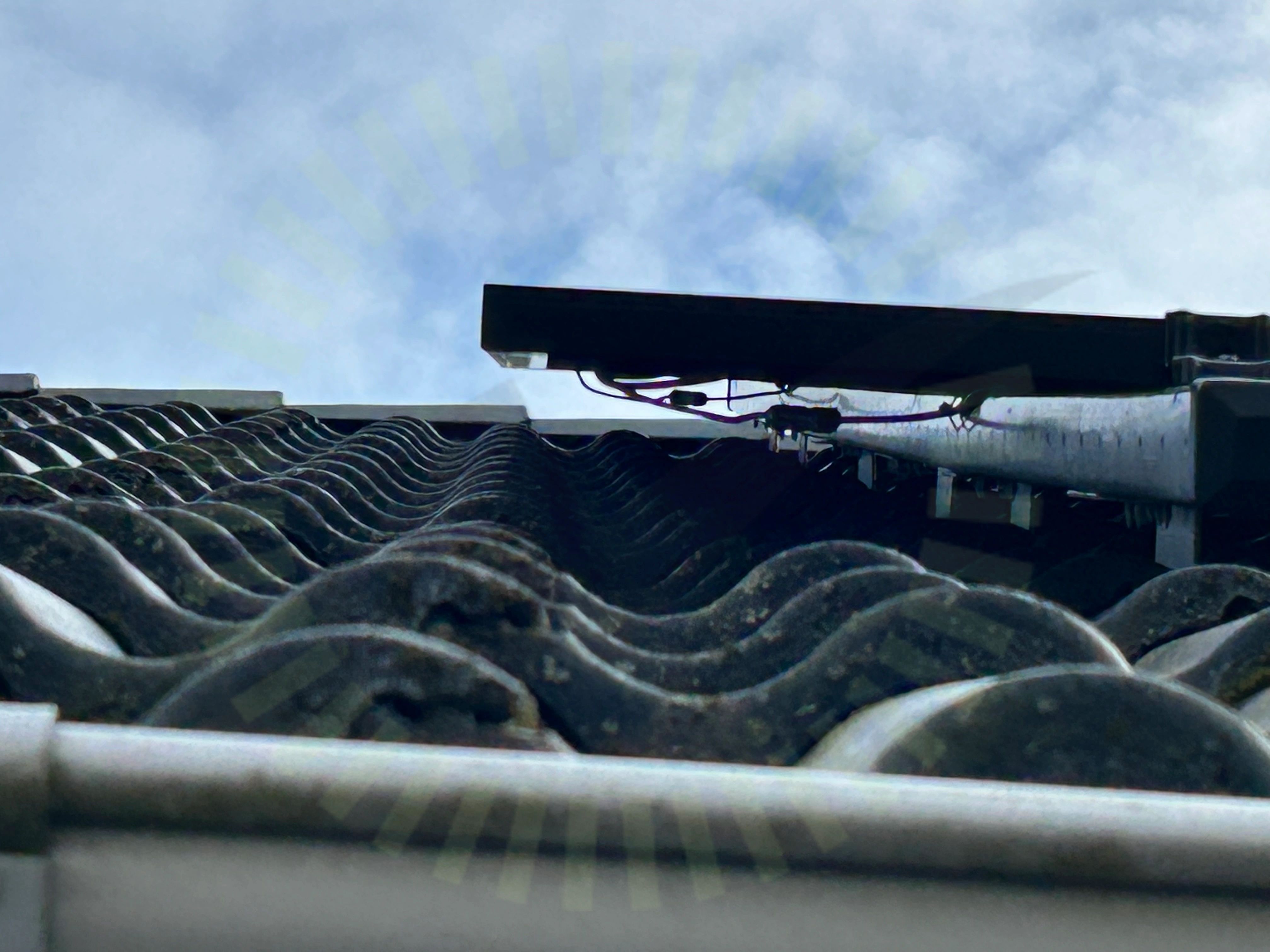

3.2 Kabeluppfästning

Inte godkänd

På vissa ställen på taket är inte DC-kablage uppfäst tillförlitligt.

SS 436 40 00 (712.521.101 och 522.8.4)

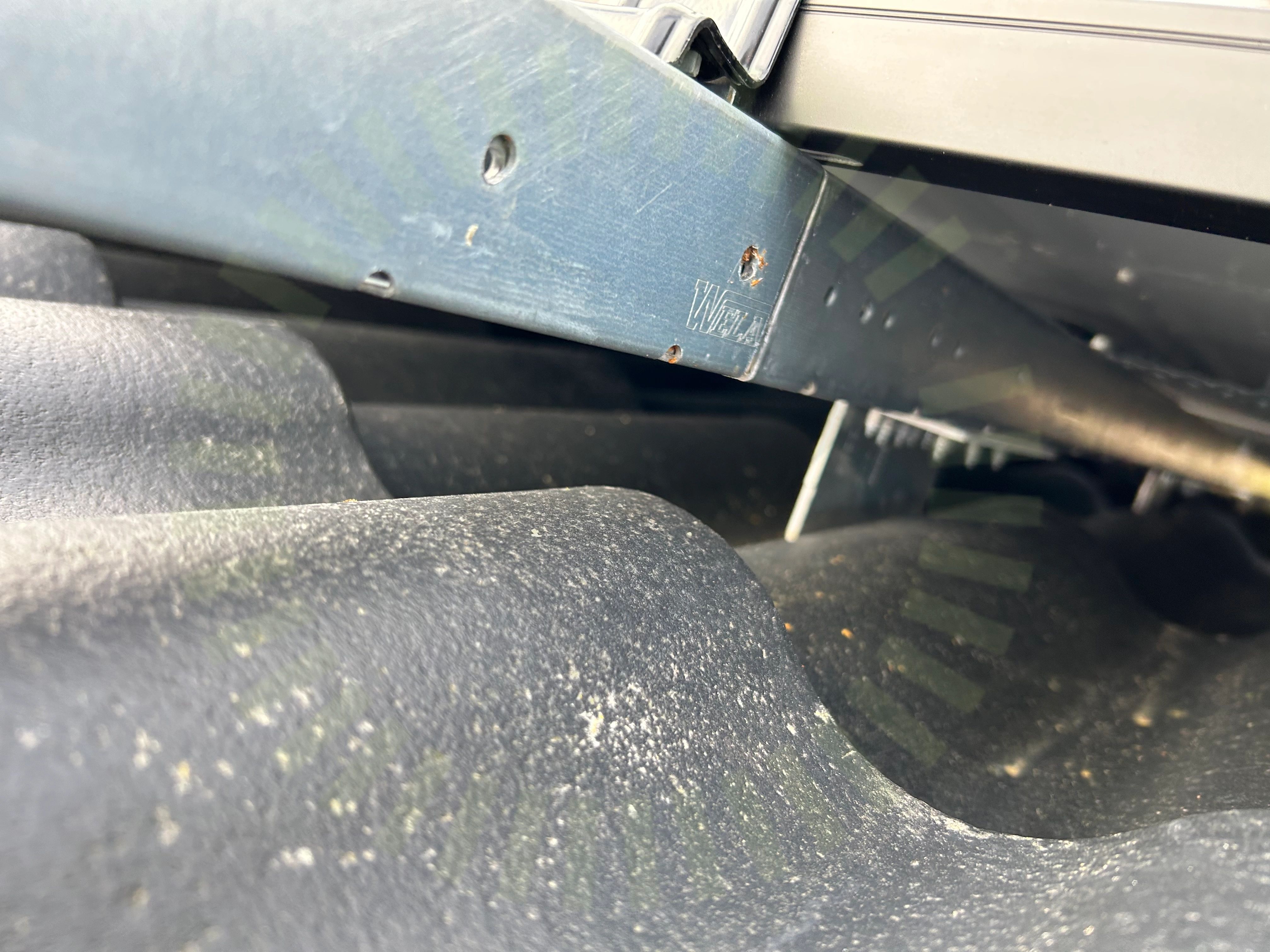

3.3 Skenskarvar

Inte godkänd

På flertalet skarvar finns ingen skruv monterad. På vissa är det endast en. Enligt tillverkarens anvisningar skall det vara minst 2 på varje sida om skarvarna.

MA5102 Sid 1 (1) | Version 3 - 221101

3.4 Snö- och Vindlastberäkning

Inte godkänd

Snö- & vindlastberäkning stämmer inte överens med vad som är monterat.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

17/21

Avstånd pannaFrämmande materialInfästning RåspontMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkyddTakgenomföringVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv
