Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

Soldags

Datum

5 december 2022

Ort

Ljungby, Kronobergs län
Dragavlastade
Skenskarvar
Infästningar i råspont
90% godkända10% ej godkända

Om installationen

PanelerLuxor: EcoLine
OptimerareTigo: TS4-A-O
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Soldags

Installerad av Soldags som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Anmärkningar

1/14
Kontakter

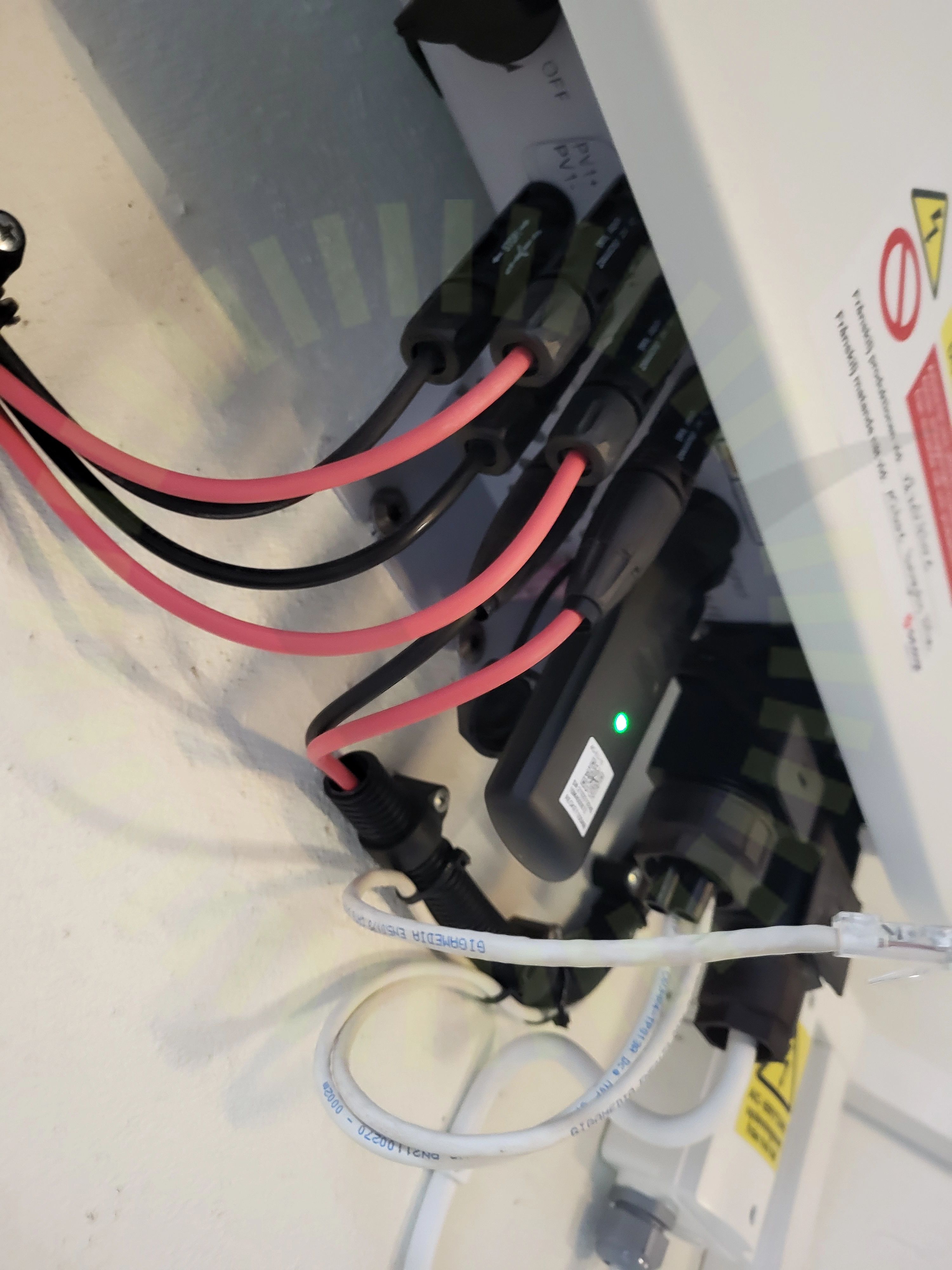

1.1 Kontakter

Inte godkänd

Fel kontakter använda.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/14
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

1/33
Avstånd

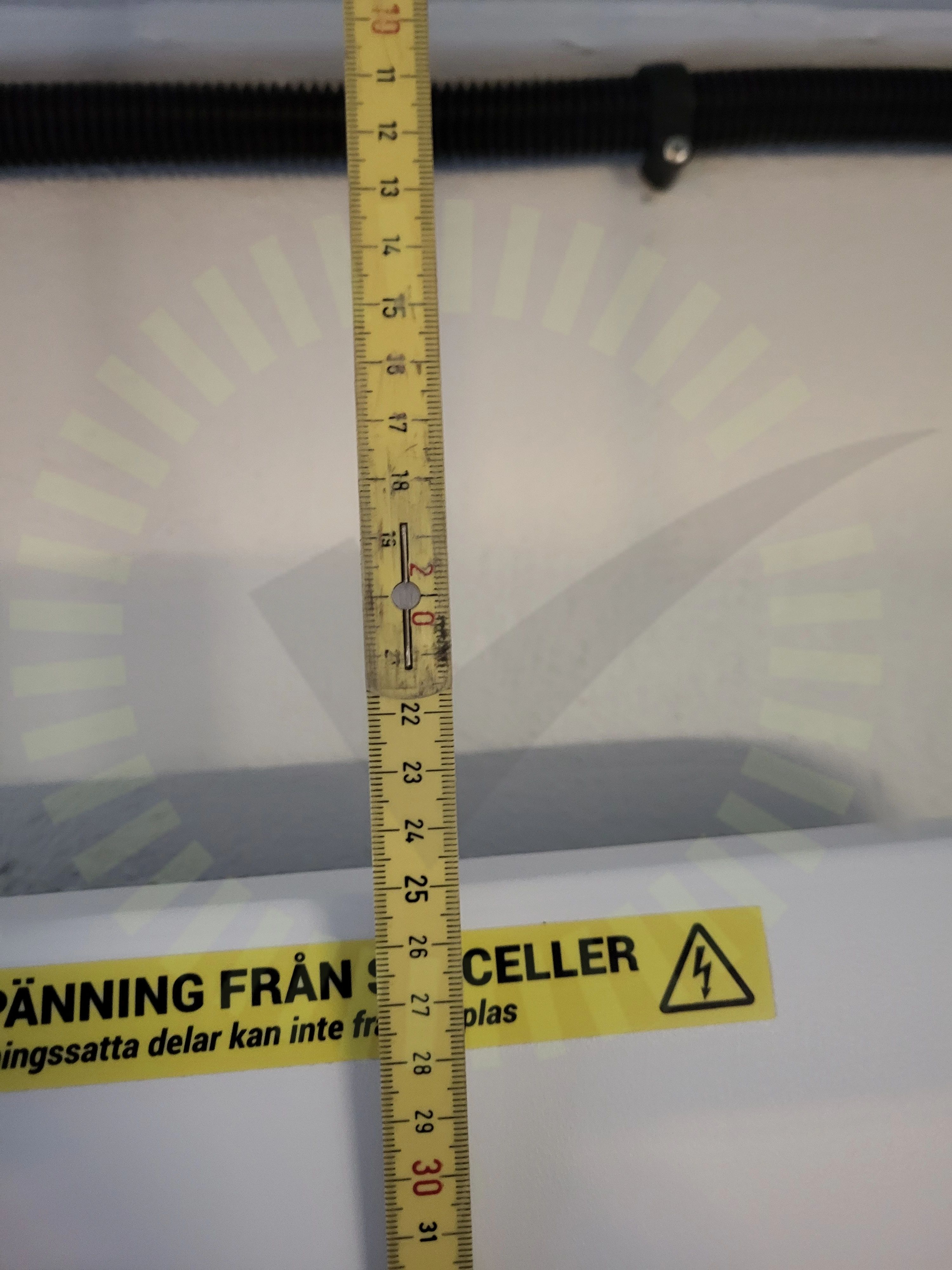

2.1 Avstånd

Inte godkänd

Växelriktaren sitter för nära taket.

Tillverkarens anvisningar

Godkända kontrollpunkter

32/33
AC BöjradieAC FörläggningAC kabel skarp kantAC Skador på kabelAnslutningBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusDokumentation VäxelriktareFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningInternetKabelKontakterLedare fastspändaMärkningPESkadorSäkringTillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVentilationVinkel

K2: SingleRail: CrossHook 3S

Anmärkningar

5/20
Infästningar i råspont

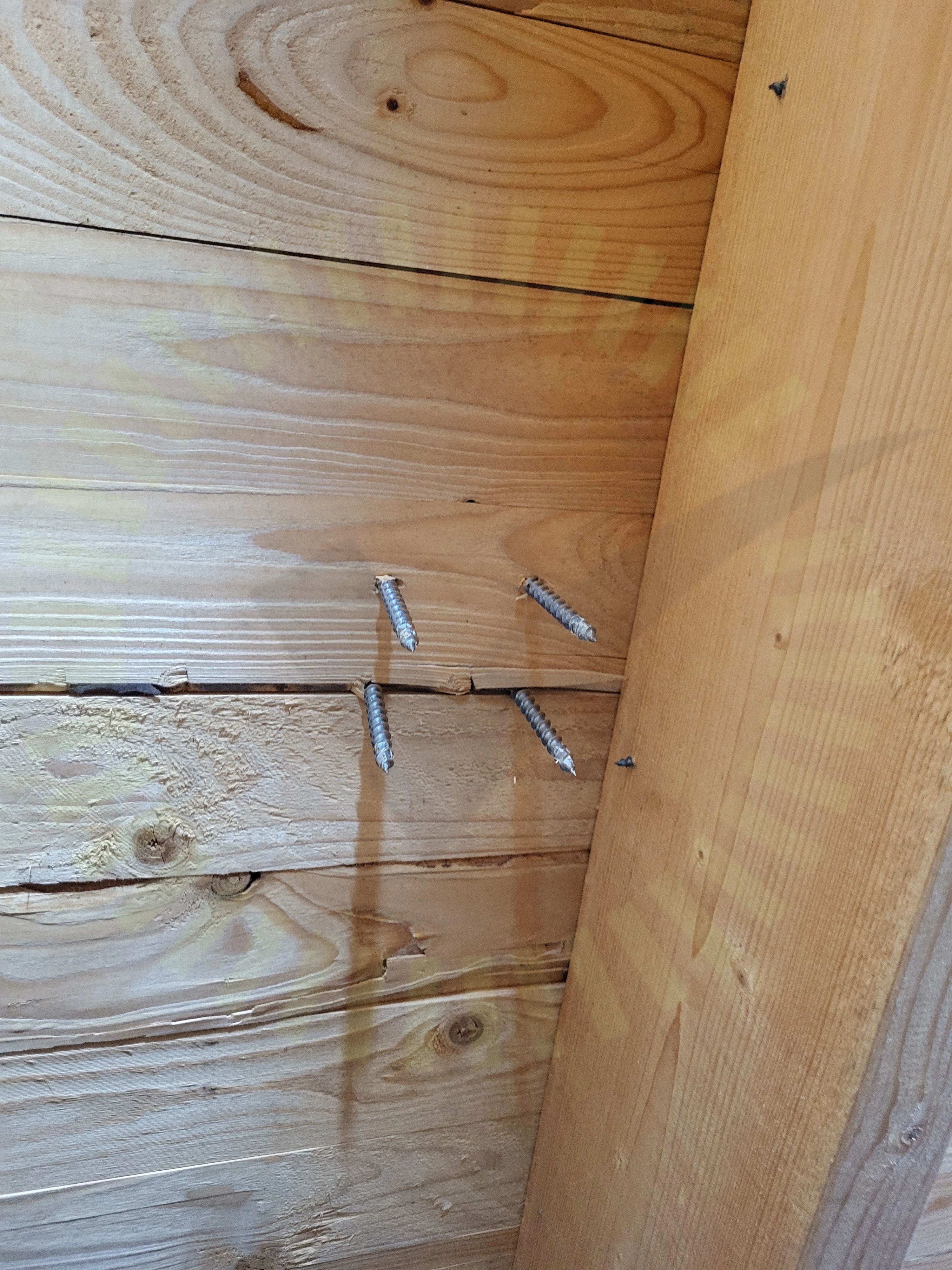

3.1 Infästningar i råspont

Inte godkänd

Tillverkarens anvisningar gällande montage i råspont följs ej.

Tillverkarens anvisningar

3.2 Infästningarnas CC mått

Inte godkänd

Uppmätt mått 1340mm.

Tillverkarens anvisningar
Kabeluppfästning

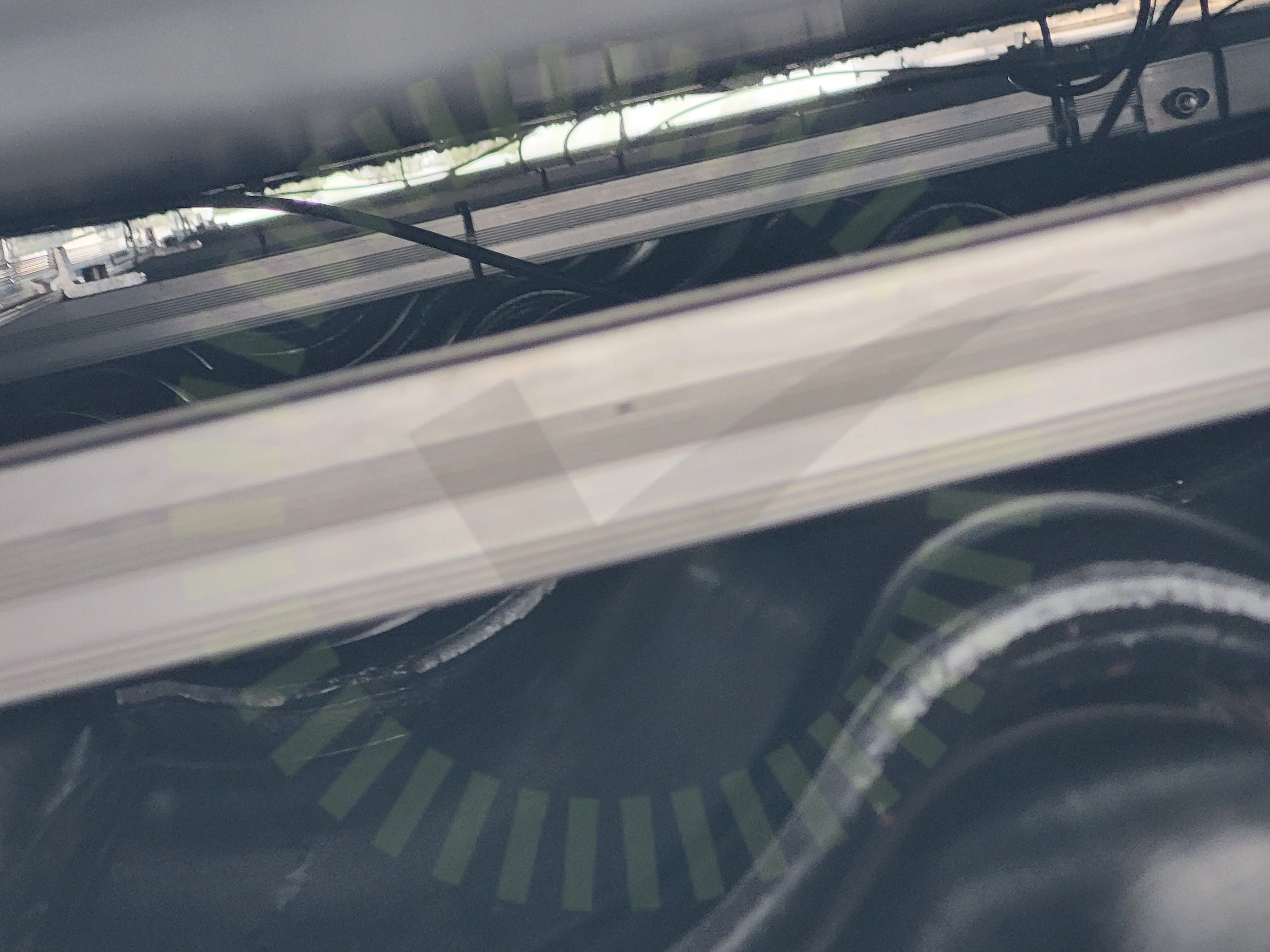

3.3 Kabeluppfästning

Inte godkänd

Kablar är ej uppfästa ordentligt.

SS 436 40 00 (712.521.101 och 522.8.4)
Skenornas infästning

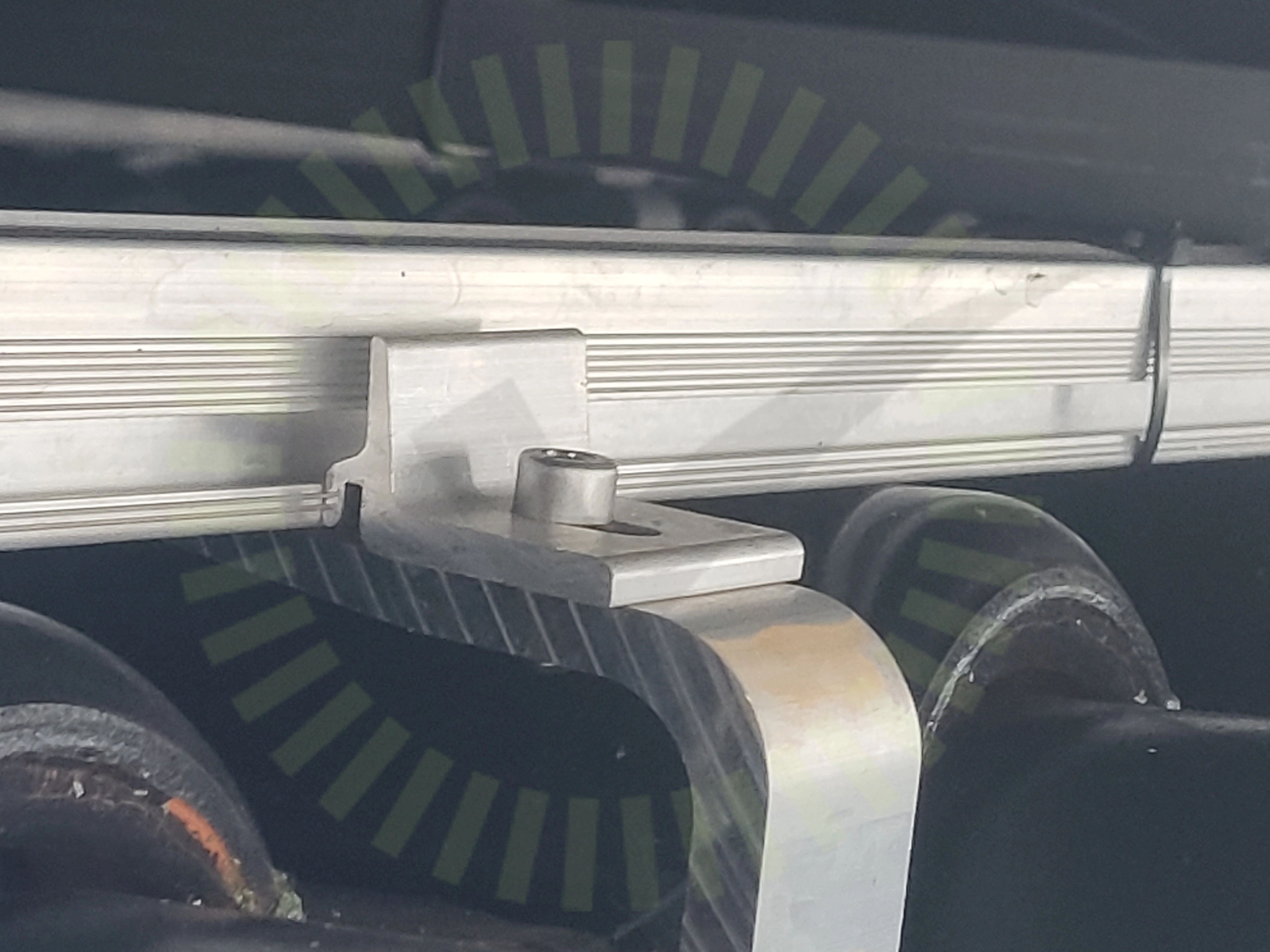

3.4 Skenornas infästning

Inte godkänd

Skenorna är ej ordentligt infästa.

Tillverkarens anvisningar
Skenskarvar

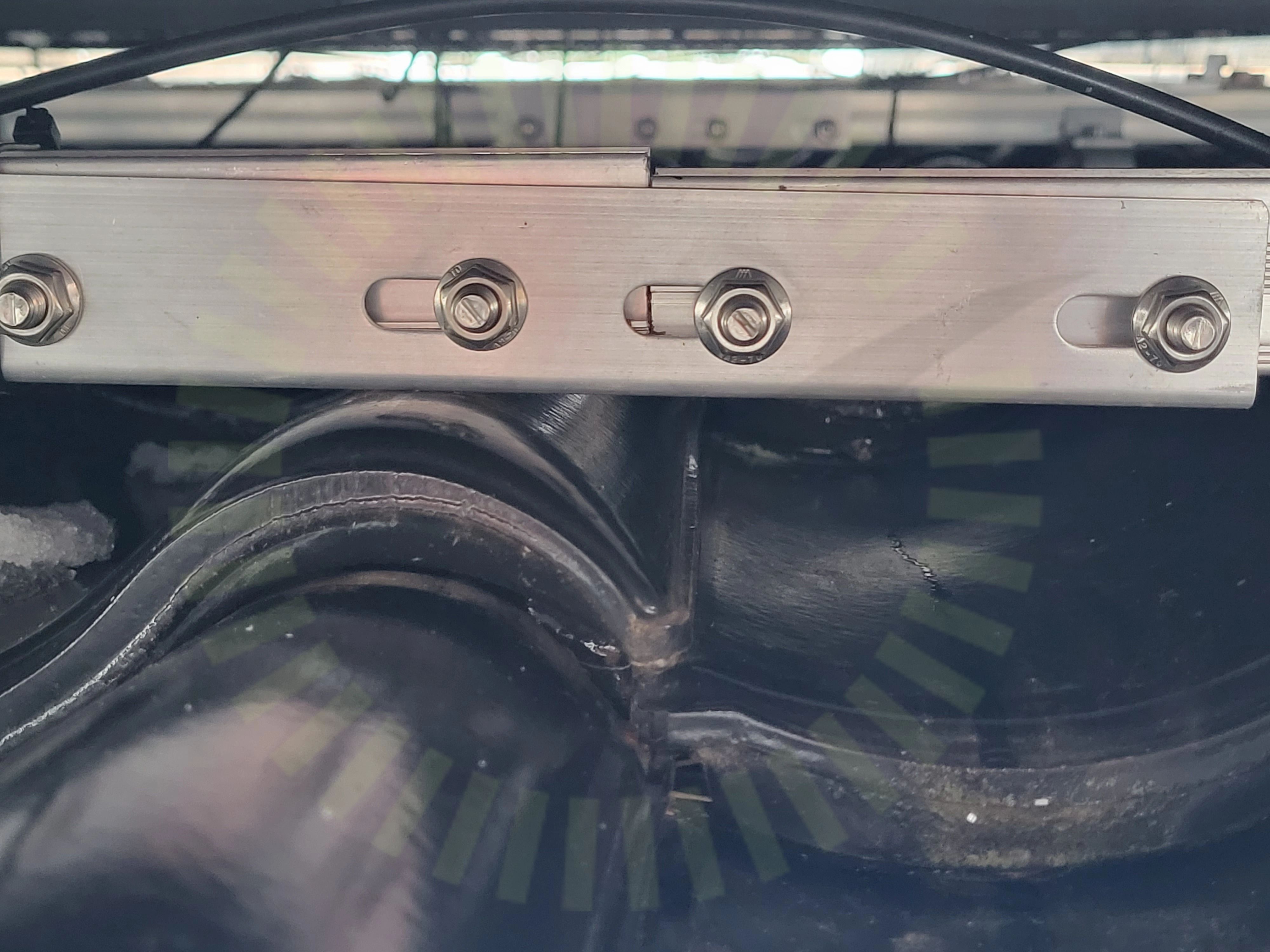

3.5 Skenskarvar

Inte godkänd

Skruvarna är ej korrekt monterade.

Tillverkarens anvisningar

Godkända kontrollpunkter

13/20
Främmande materialFörutsättningarMittklämmorShimsSkadorSkarp kantSkenornas överhängSkyddSlutklämmorSnö- och VindlastberäkningTakpannor under betongkrokUrspårning av betongpannorVäderbeständigt material

Ej tillgängligt vid besiktning

2/20
Infästningar i takstolTakgenomföring

Luxor: EcoLine

Anmärkningar

1/12
Dragavlastade

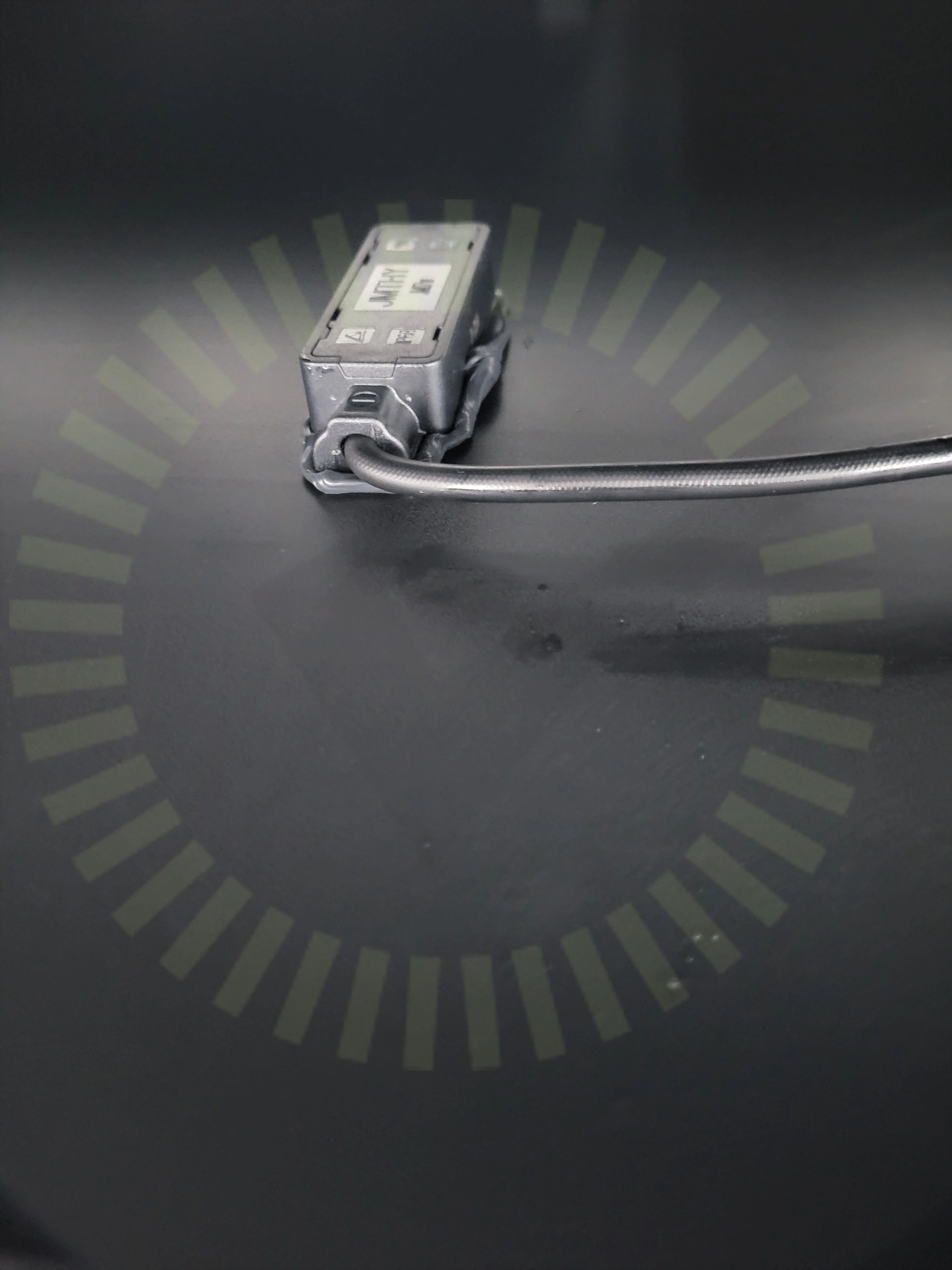

4.1 Dragavlastade

Inte godkänd

Kablarna är ej dragavlastade.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/12
DräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadMellanrumSkadaSkadorSkuggaSpänningSträngförläggning
