Besiktningsrapport
9.2
Installation genom
Solkomplett Sverige AB
Datum
18 mars 2024
Ort
Bålsta, Stockholms län
DC Kontakter förskruvning
DC anslutning
Skarp kant
Varning för likspänning
93% godkända
7% ej godkända
Om installationen
Växelriktare
Huawei: SUN2000 (12-25K)-MB0
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Solkomplett Sverige AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
1/15

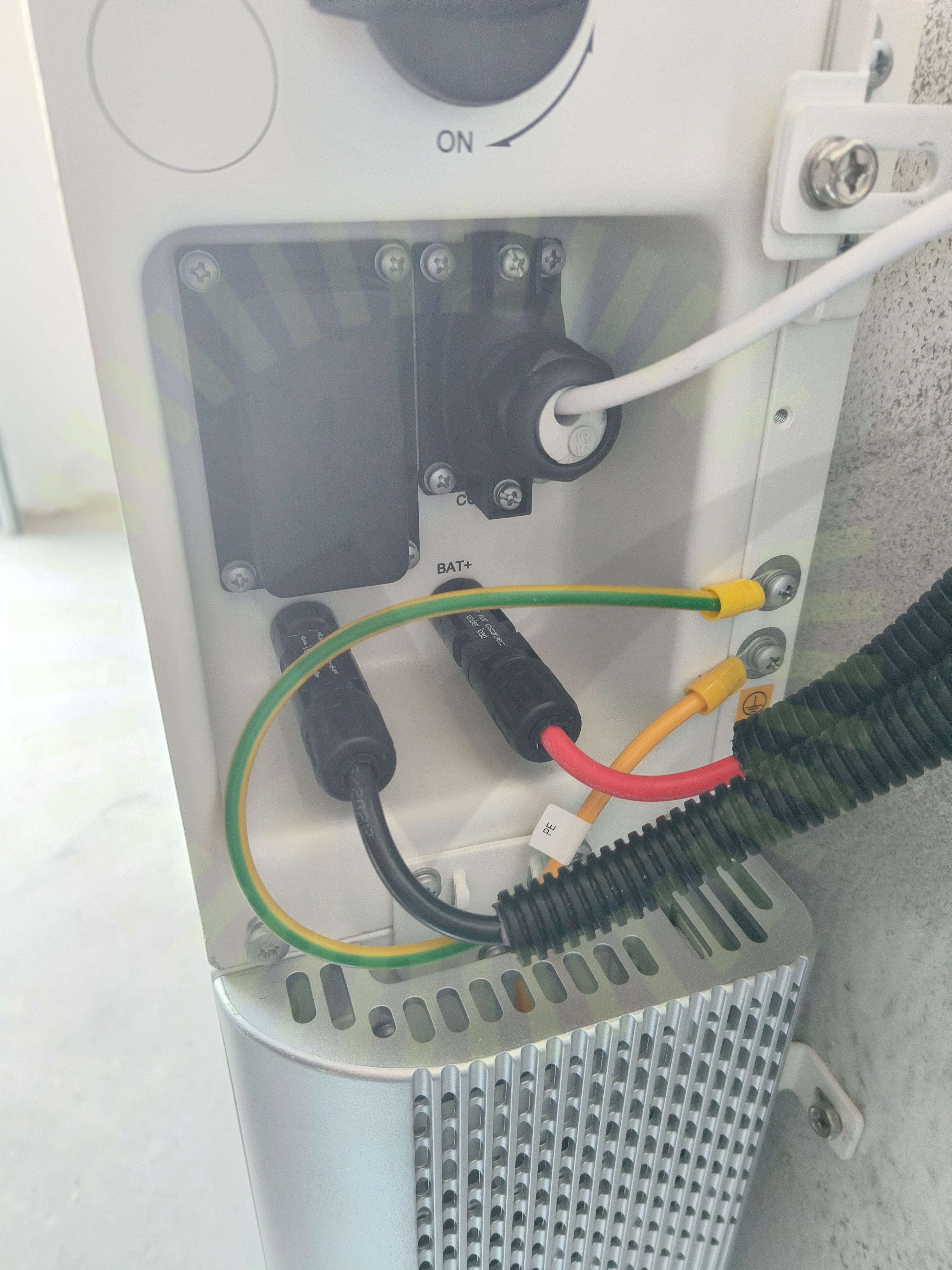

1.1 DC anslutning
Inte godkänd
Kontakter är bottnade i förskruvningen.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 92
Godkända kontrollpunkter
14/15
Avstånd till havet
Avstånd till växelriktare
Batteri PE
Batterikåpor
Fastsäkring av produkt
Närliggande objekt
Placering av batteri
Rakt stående
Signalkabel batteri
Skador
Smart Power Sensor
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Varselmärkning
Anmärkningar
1/4

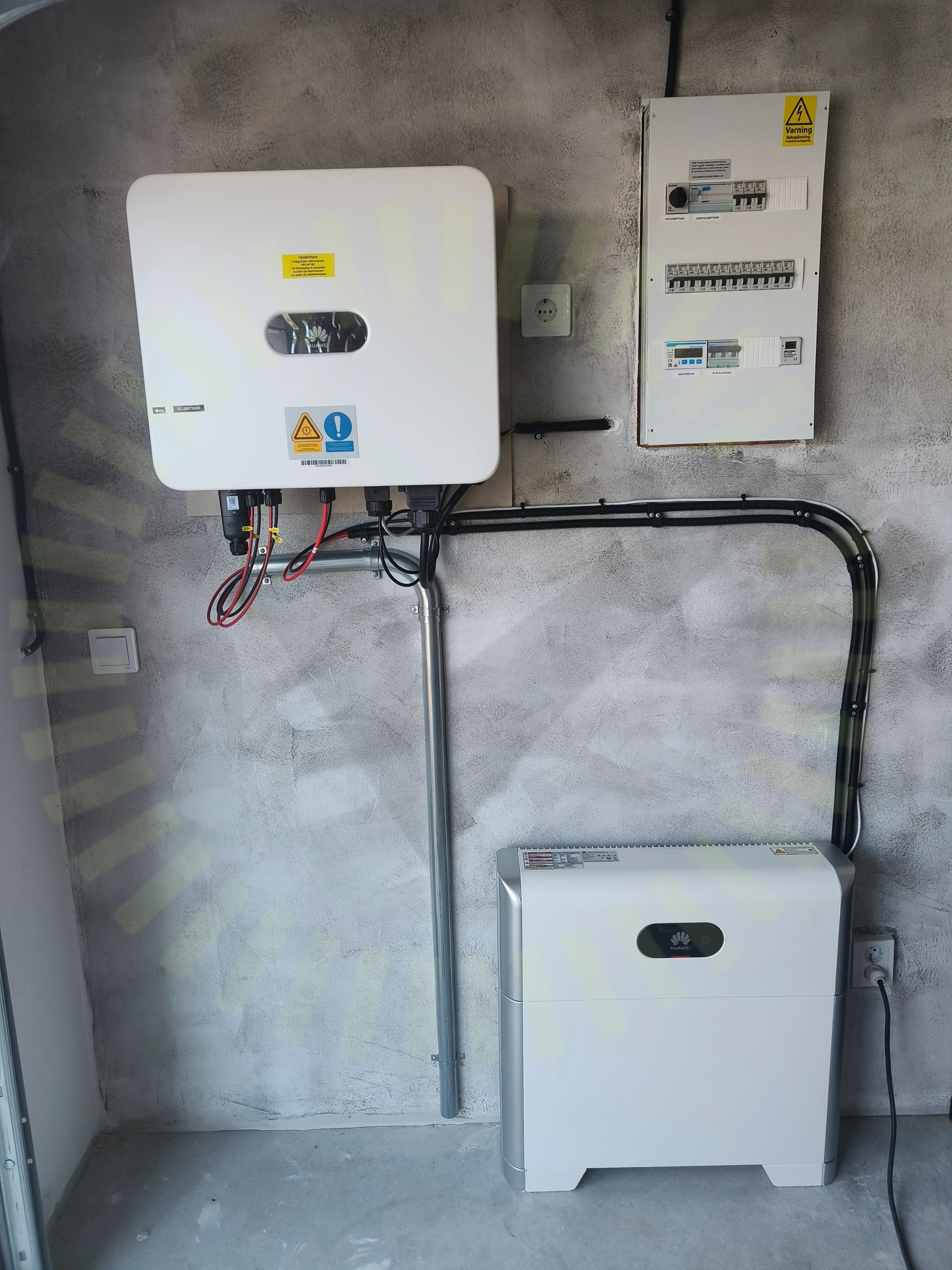

2.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Växelriktare
Anmärkningar
2/38
3.1 DC Kontakter förskruvning
Inte godkänd
Kontakternas förskruvning är bottnade och har skadat packningen.
MA231 (de_en) Assembly instructions, Sida 10

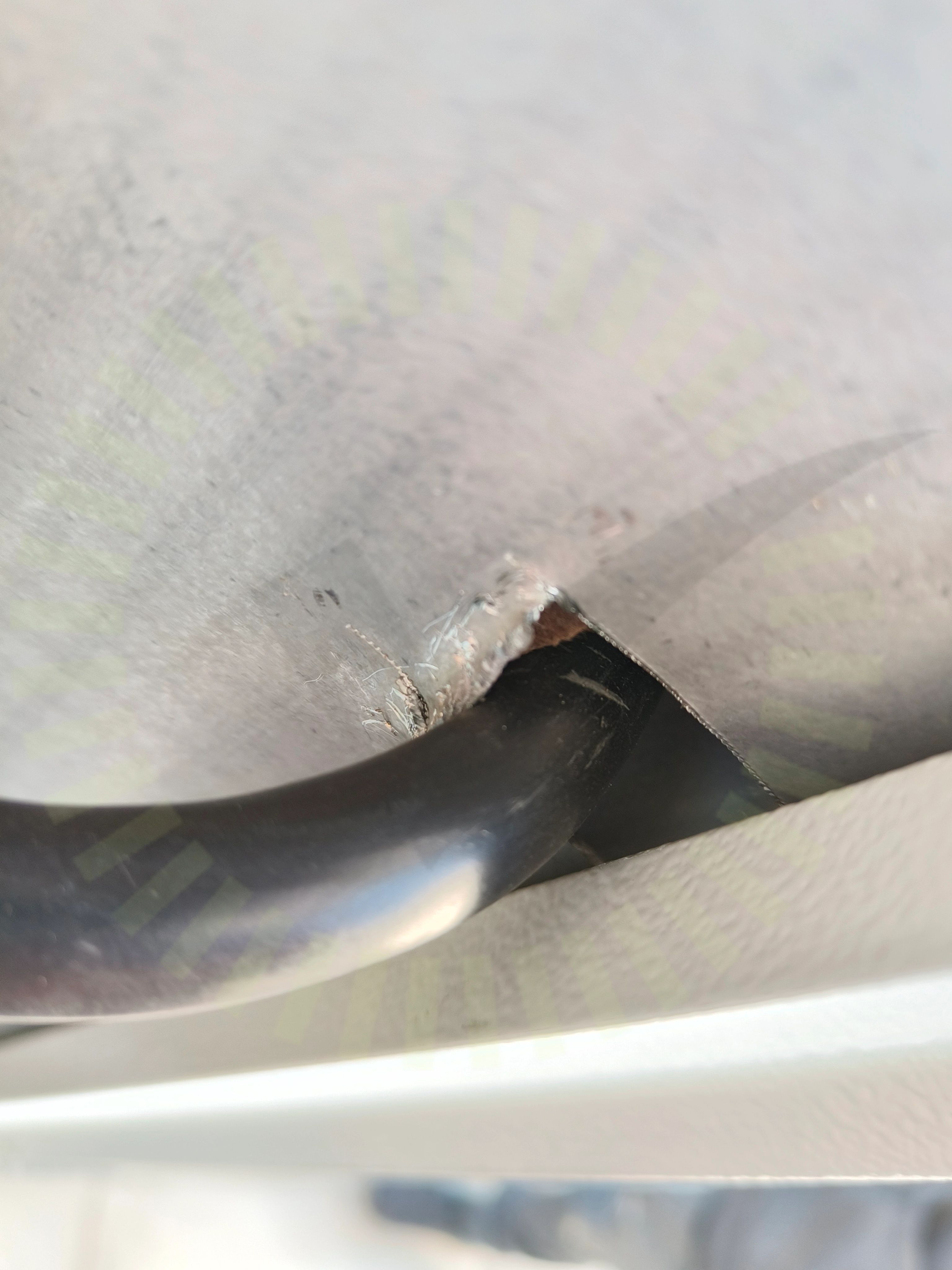

3.2 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.
Godkända kontrollpunkter
36/38
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Utrymme
Väderbeständigt material
Växelriktarens IP klassning
