Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Solkomplett Sverige AB

Datum

18 mars 2024

Ort

Bålsta, Stockholms län
Kopplingslåda böjradie
Skenornas infästning
Kabeluppfästning
92% godkända8% ej godkända

Om installationen

PanelerHyundai: HiE-S(xxx)DG(FB)
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000 (12-25K)-MB0
BatteriHuawei: LUNA2000-5-15-S0
TillbehörCHINT: Huawei DTSU666 (med CT)
TillbehörSäkerhetsbrytare AC
Solkomplett Sverige AB

Installerad av Solkomplett Sverige AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/15
DC anslutning

2.1 DC anslutning

Inte godkänd

Kontakter är bottnade i förskruvningen.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 92

Godkända kontrollpunkter

14/15
Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Anmärkningar

1/6

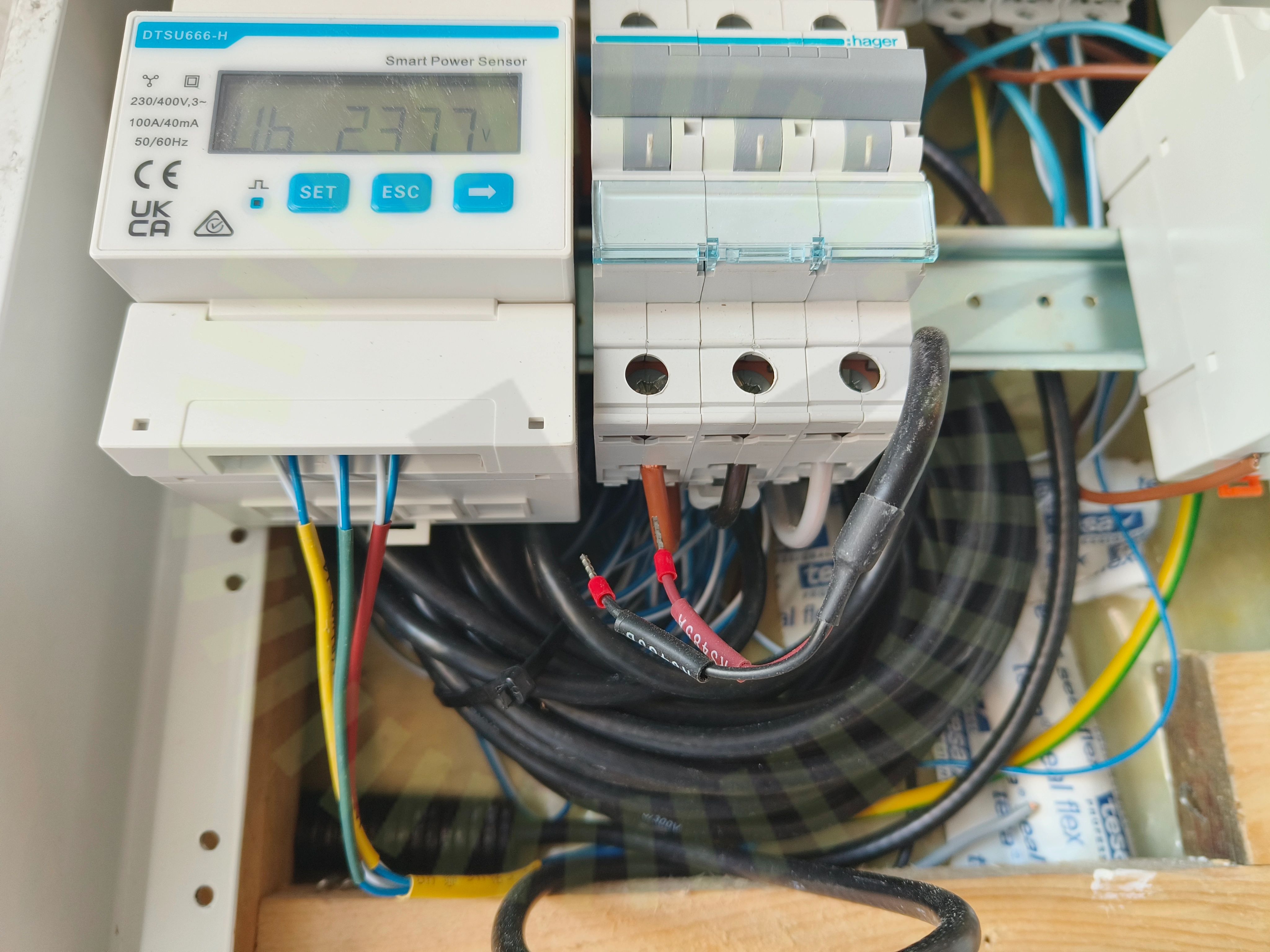

Signalkabel till växelriktaren

3.1 Signalkabel till växelriktaren

Inte godkänd

Signalkabel mellan växelriktaren och smartmätaren är inte korrekt ansluten.

DTSU666-H, Issue: 03 Date: 2019-09-29, Sida 4

Godkända kontrollpunkter

5/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/26

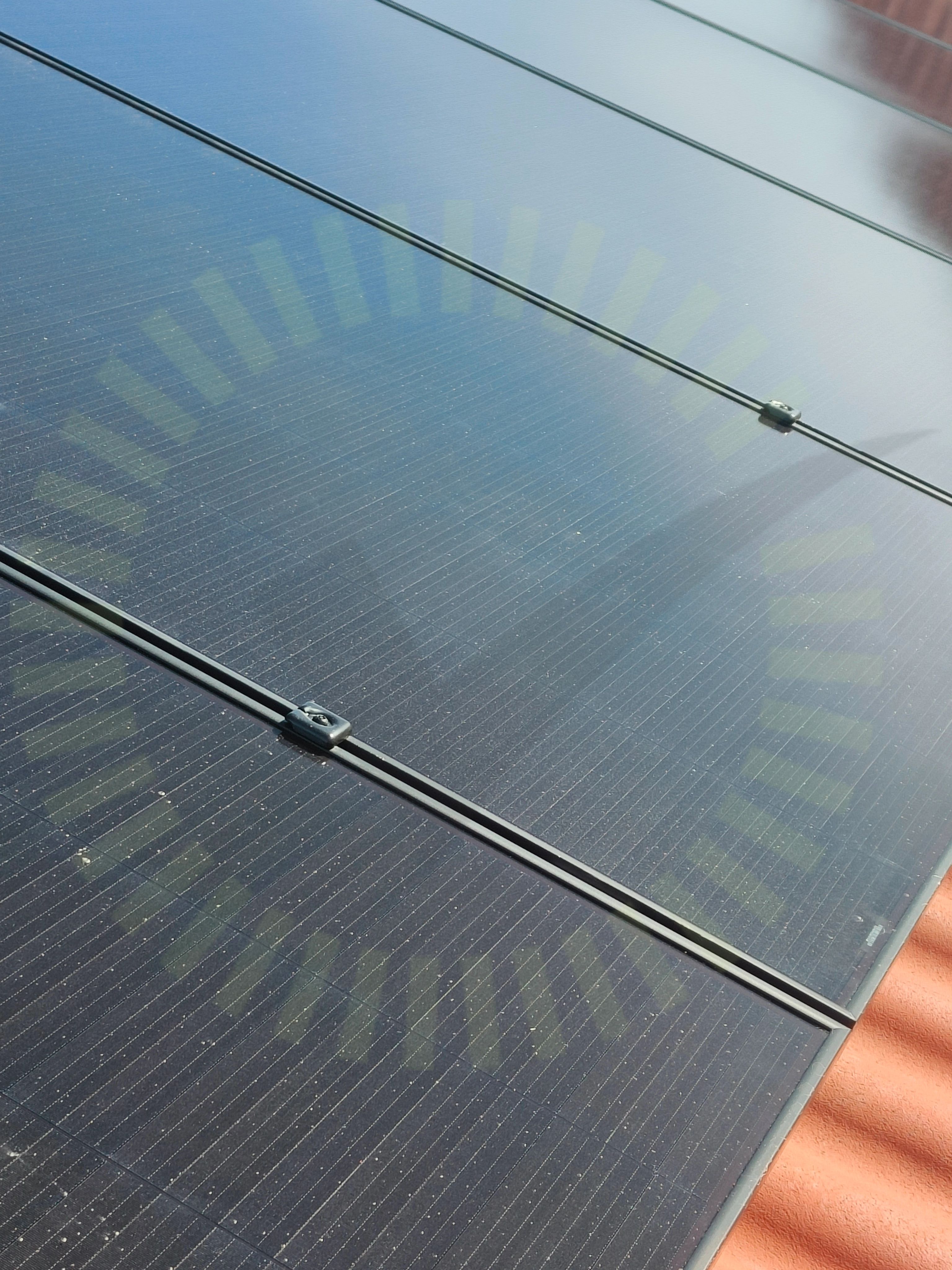

Dräneringskanal

5.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

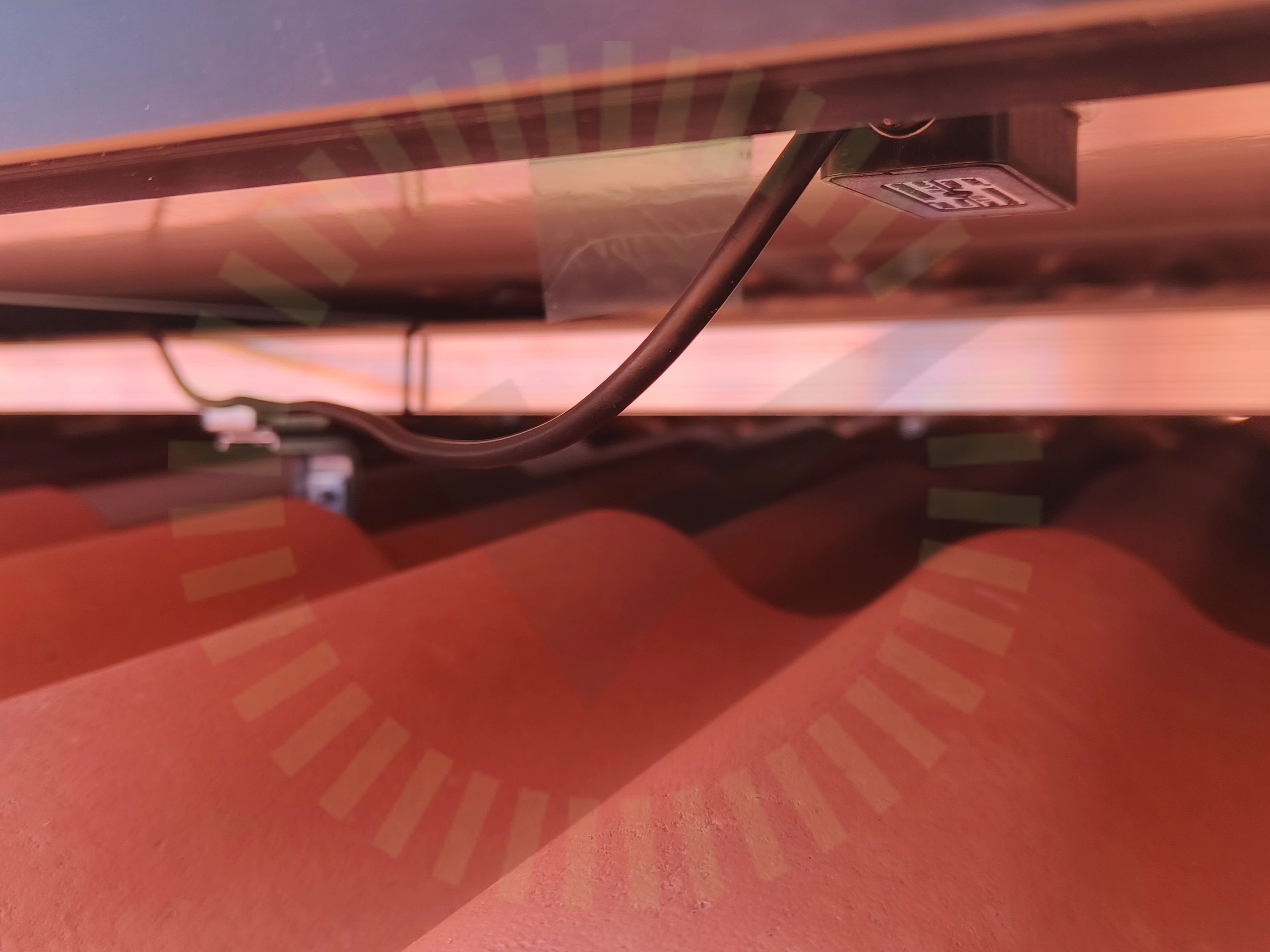

Kabeluppfästning

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

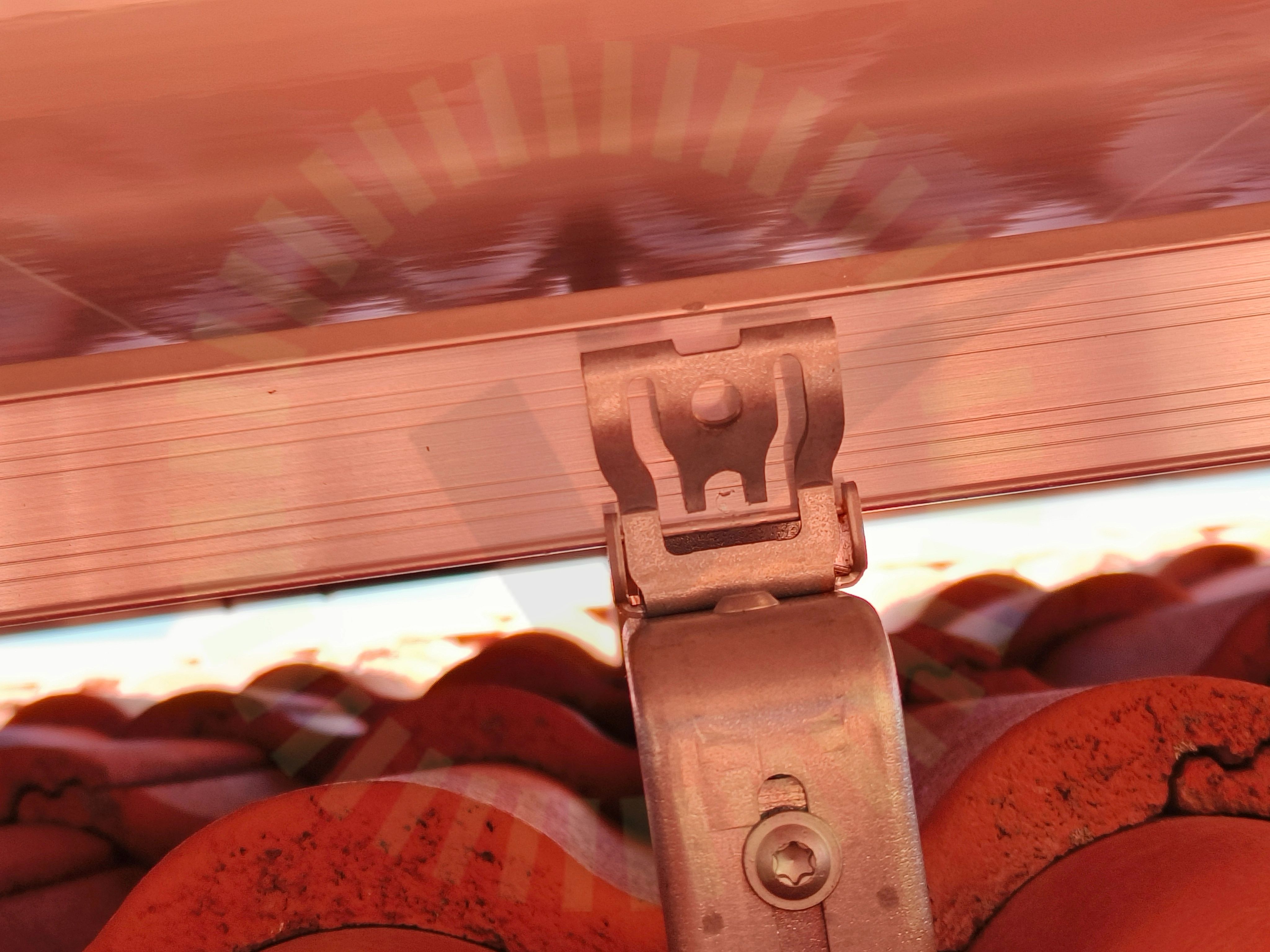

Skenornas infästning

5.3 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

Godkända kontrollpunkter

23/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt material

Tak 1, Hyundai: HiE-S(xxx)DG(FB)

Anmärkningar

2/16

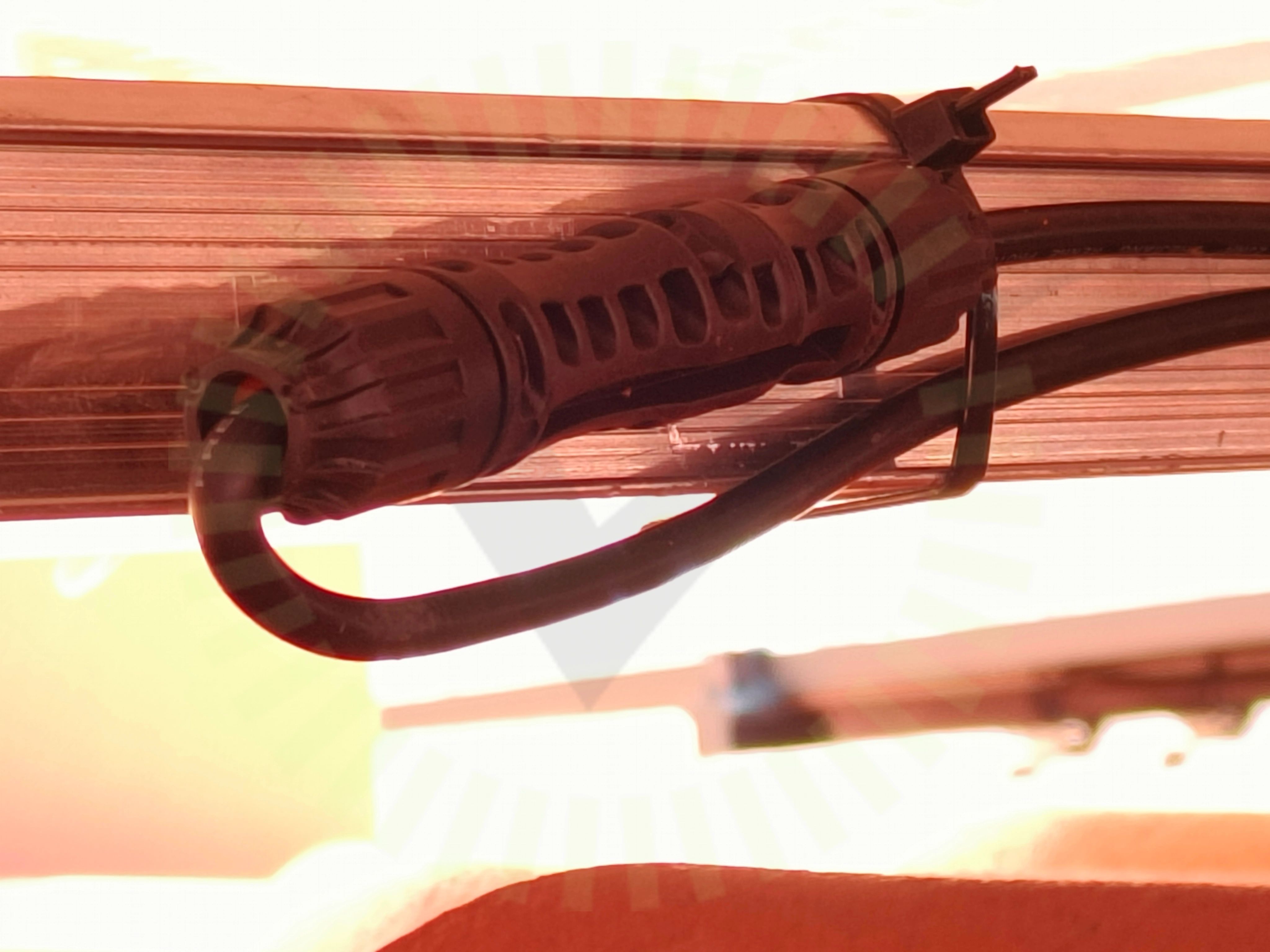

Panelkablaget böjradie

6.1 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)
Kopplingslåda böjradie

6.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/16
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/38
DC Kontakter förskruvning

8.1 DC Kontakter förskruvning

Inte godkänd

Kontakternas förskruvning är bottnade och har skadat packningen.

MA231 (de_en) Assembly instructions, Sida 10
Skarp kant

8.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.
