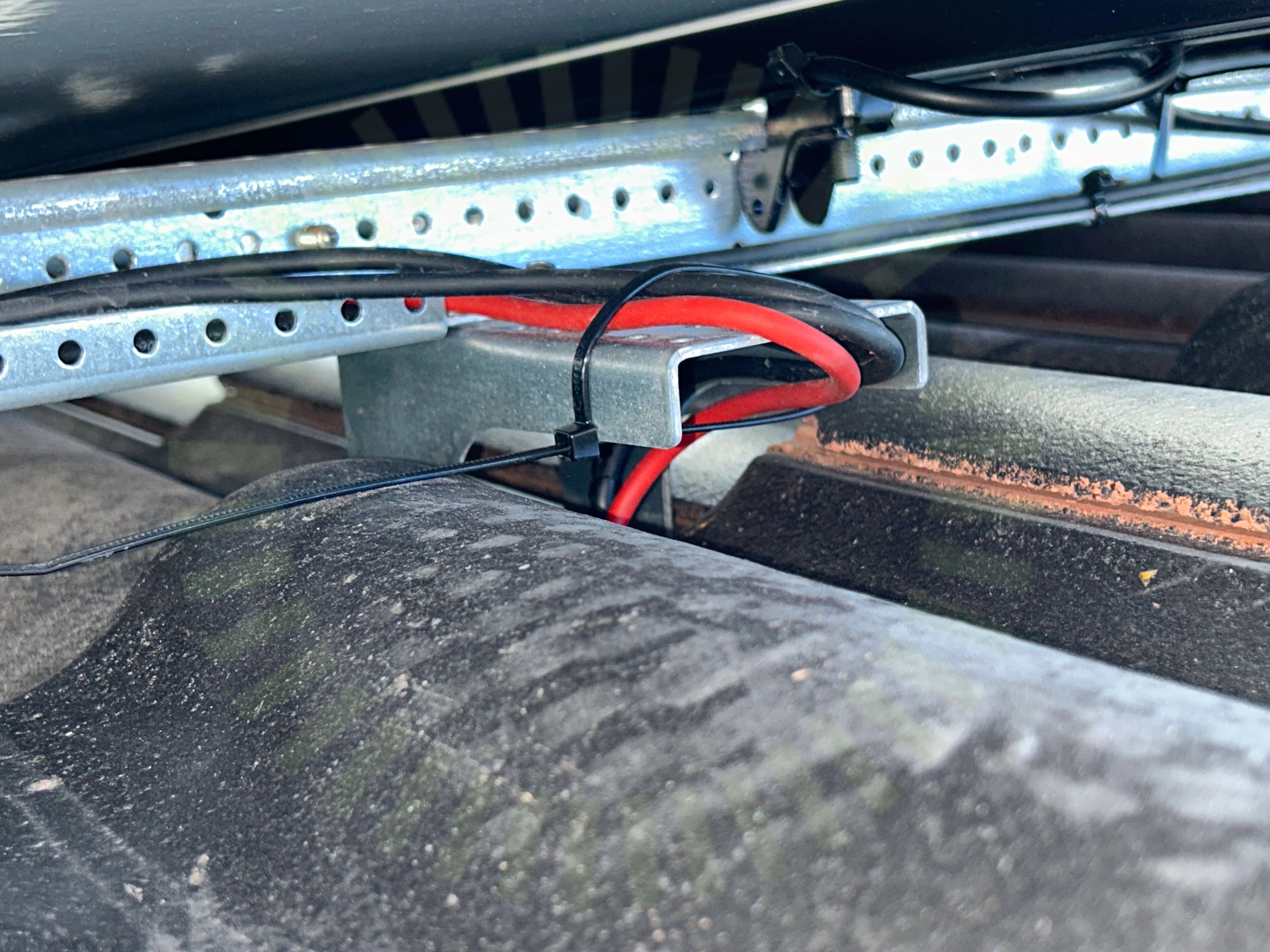

2.1 DC kabel förläggning
Inte godkändKablage ligger mot skarp kant.
Besiktningsrapport
8.0
Installation genom
Skandica Solar
Datum
13 augusti 2023
Ort
Olofstorp, Västra Götalands län
80% godkända20% ej godkända
Om installationen
PanelerRisen: RSM40-8
MontagesystemNordmount Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
1/1Missvisande varselmärkning
Nordmount Panntak
Anmärkningar
9/28

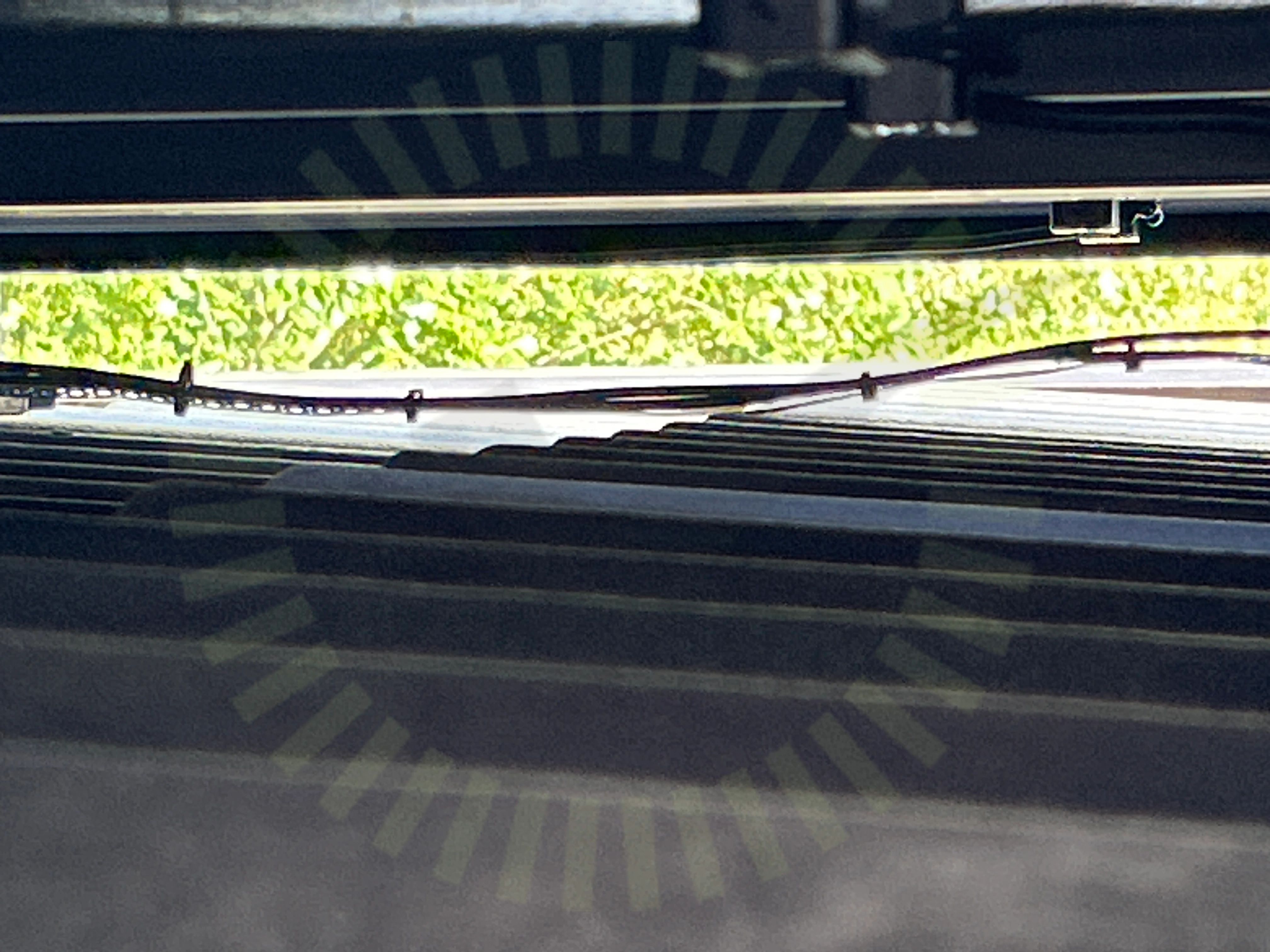

2.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.

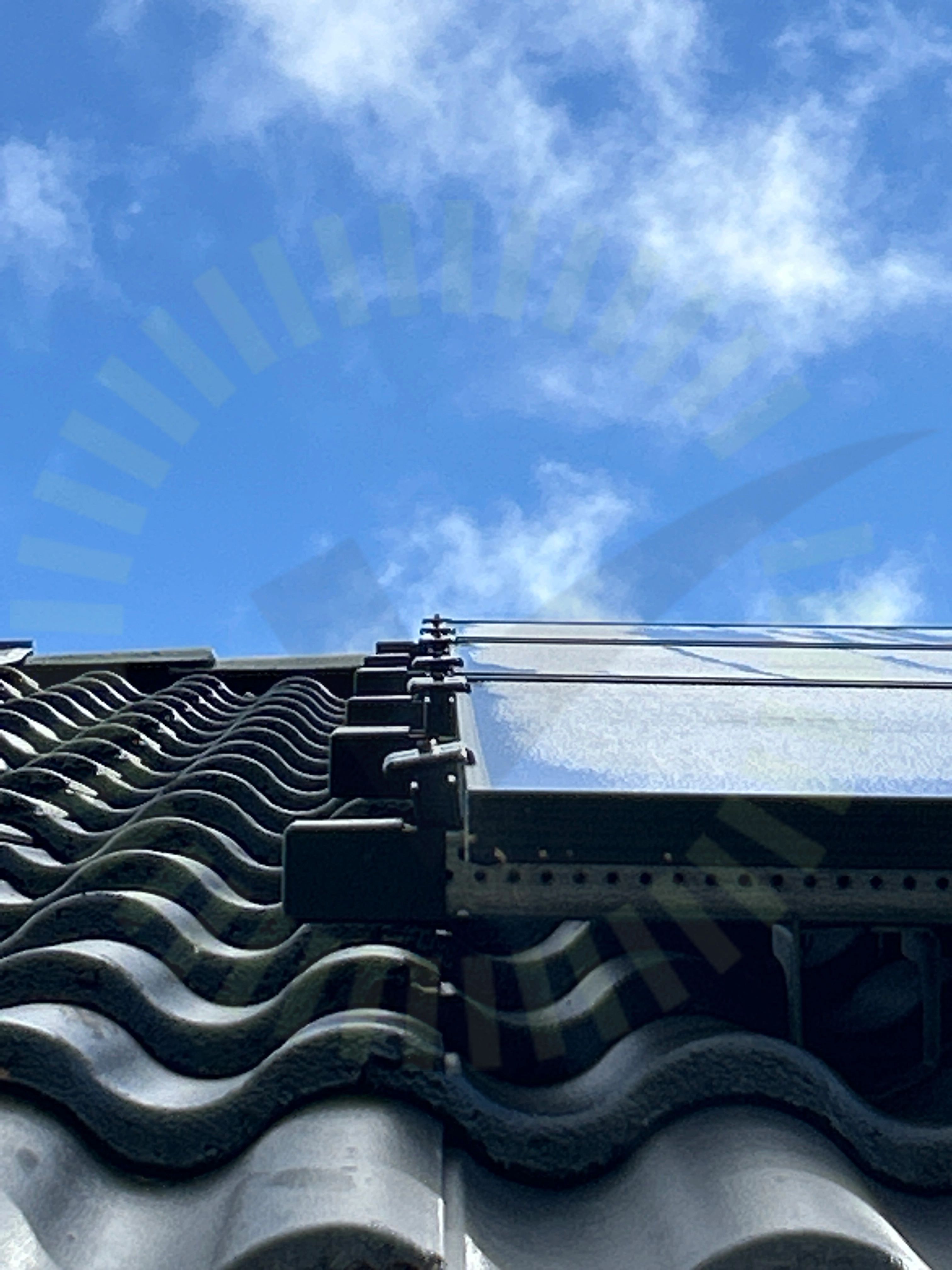

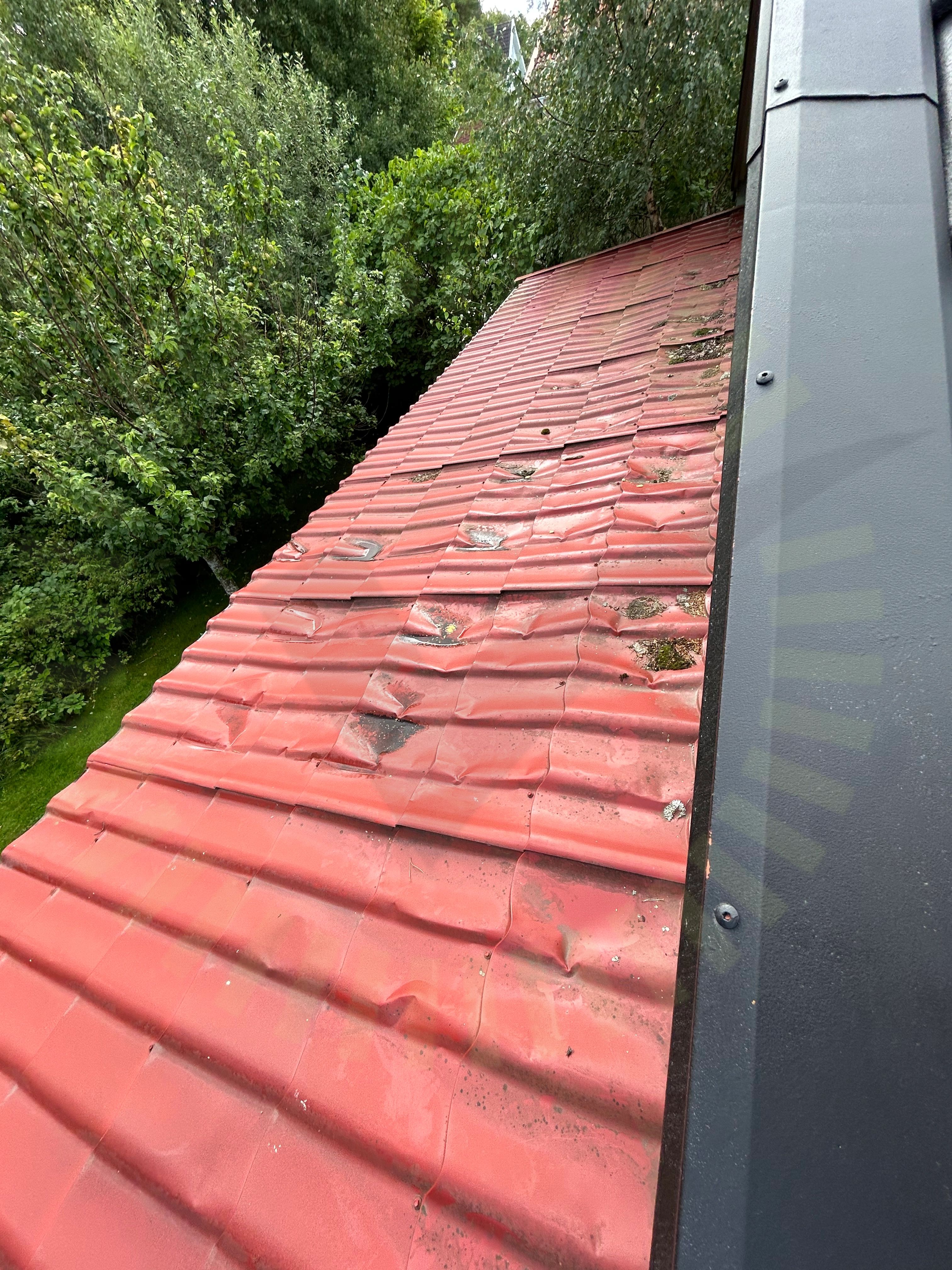

2.3 Skador
Inte godkändSkador på tak förekommer.
2.4 Skenors avstånd till varandra
Inte godkändLastberäkning att kontrollera mot saknas. Högsta uppmätta mått är 120 cm.

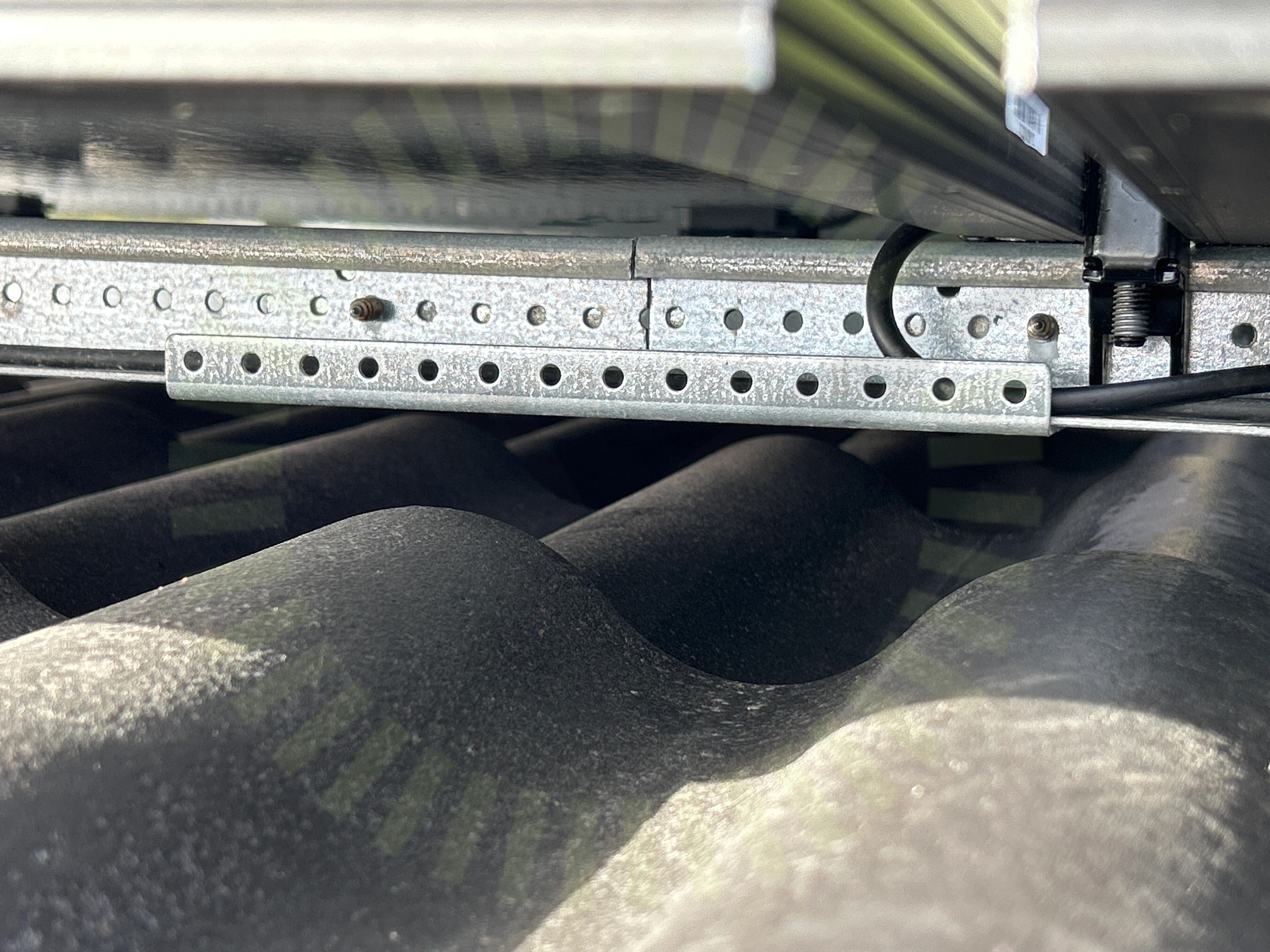

2.5 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
Tillverkarens anvisningar
2.6 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar

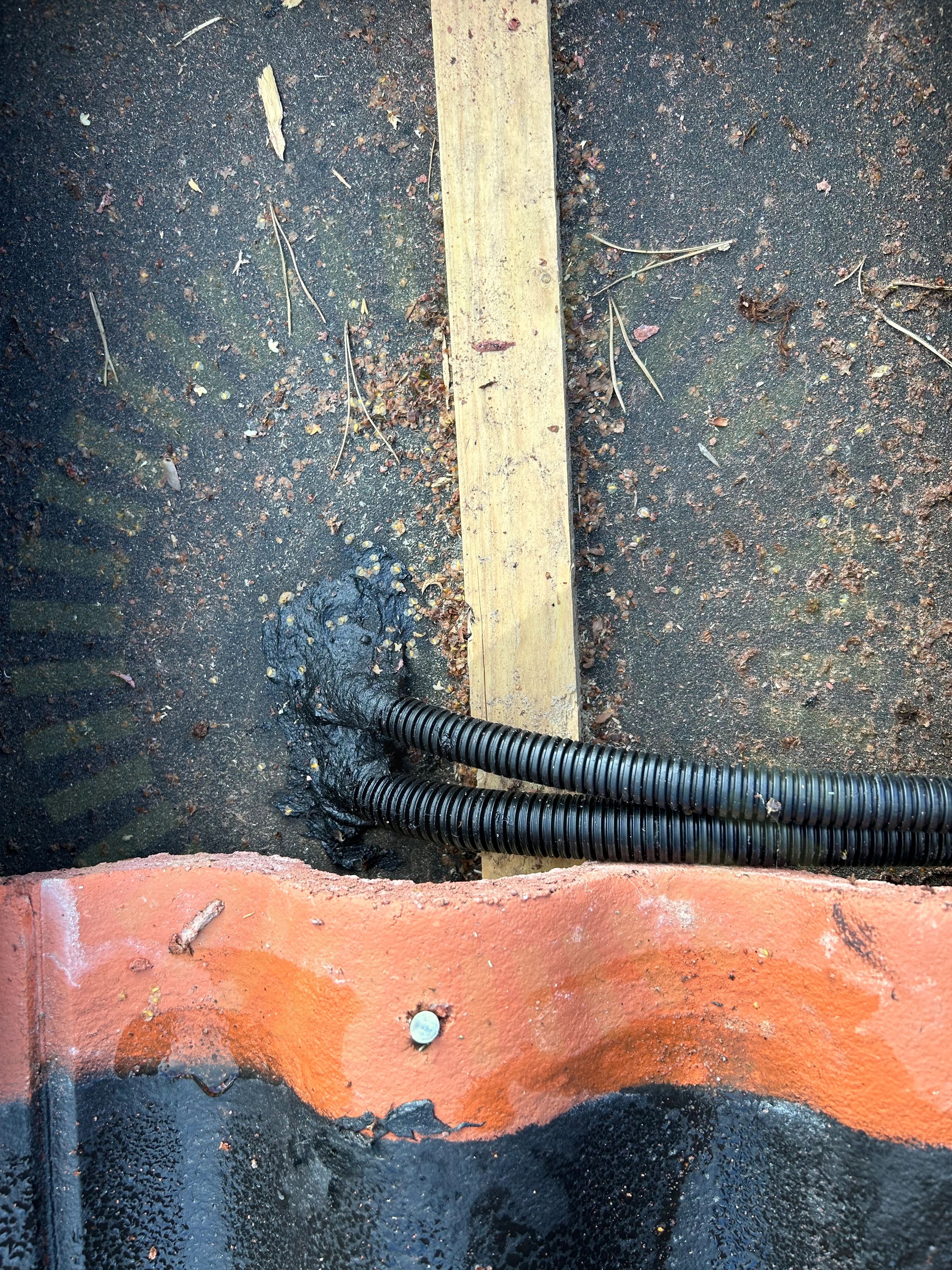

2.7 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
2.8 Takkrokarnas CC
Inte godkändLastberäkning att kontrollera mot saknas.
Nordmount konfigurator
2.9 Ändklämmor
Inte godkändPanelens ändklämmor är inte installerade enligt tillverkarens anvisningar.
Godkända kontrollpunkter
19/28Använd skruv för klämmaFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaKlämmans åtdragningsmomentLäktinfästningMittklämmorPanelramens höjdPotentialutjämningsledareSkenans utstick för klämmaSkenornas infästningSkenornas överhängSäkerhetsavståndTakets lutningUnderbyggnadUnderliggande takpannaVäderbeständigt material
Risen: RSM40-8
Anmärkningar
3/17

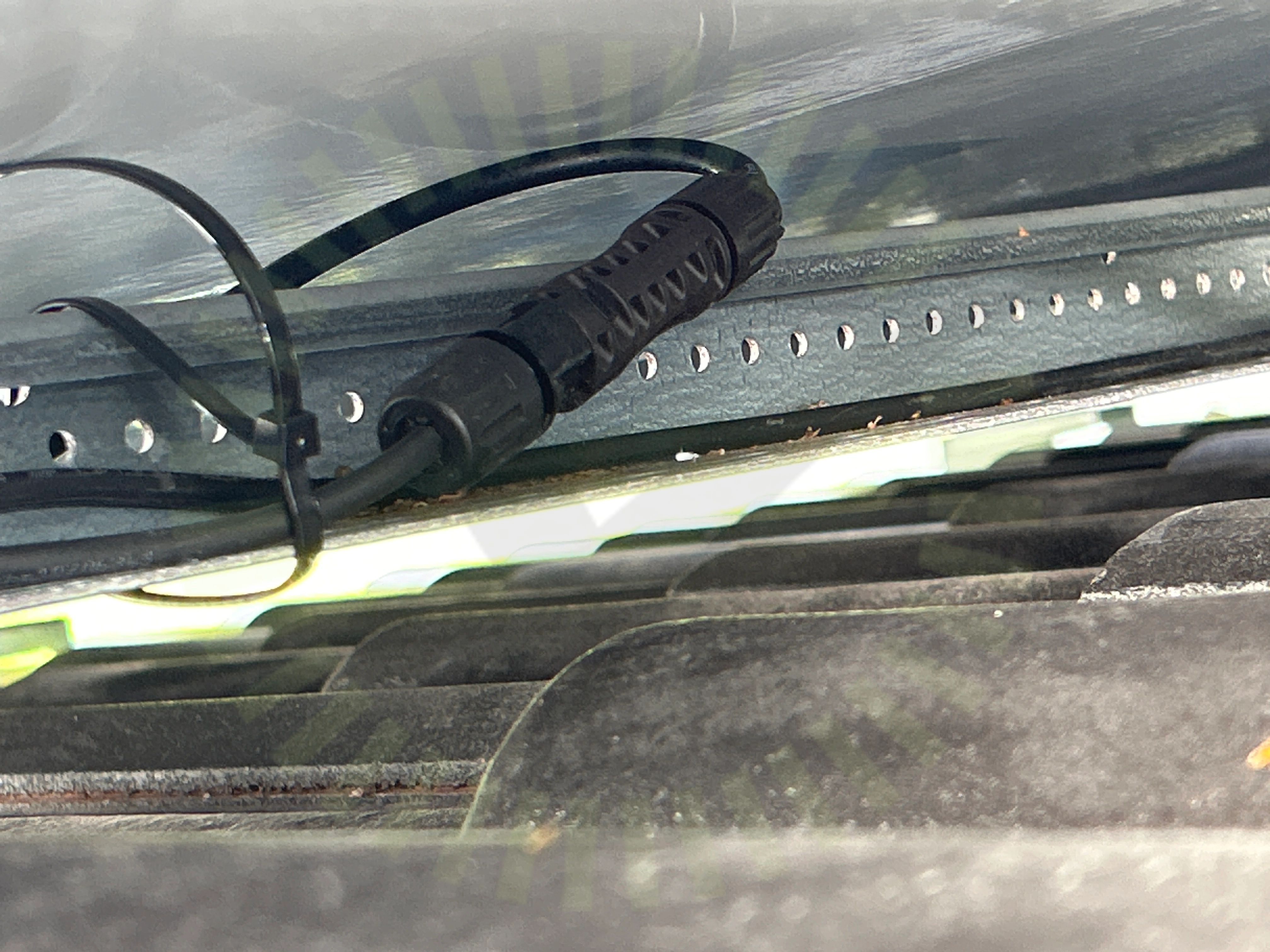

3.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke.
3.2 Kopplingslåda
Inte godkändKabelns böjradie är för skarp ut från kopplingslådan. Bild ej möjlig pga ljuset.

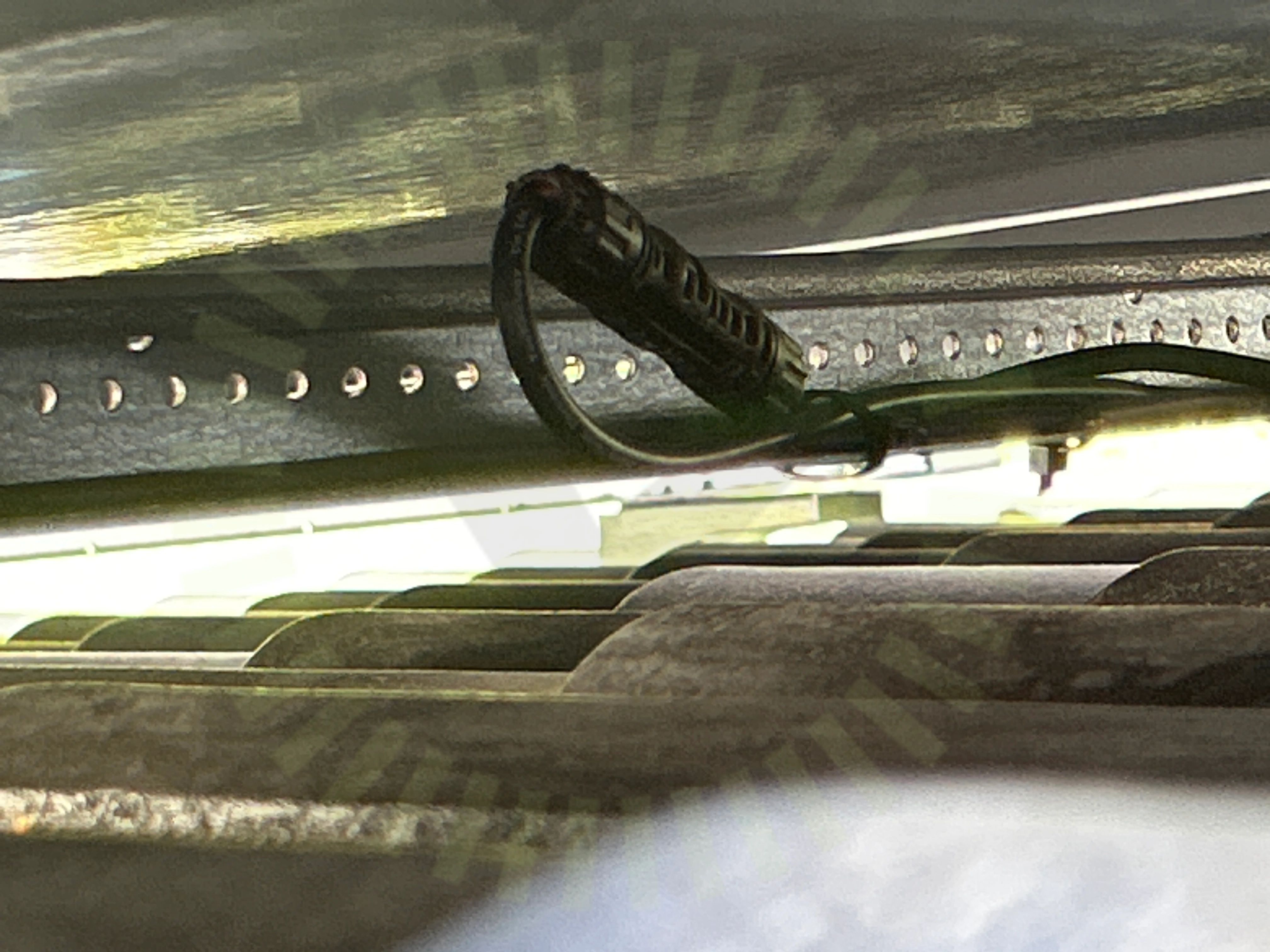

3.3 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Godkända kontrollpunkter
13/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
SunGrow: SG5-12RT
Anmärkningar
8/43
4.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SG3.0-20RT-UEN-Ver18-202212, Sida 22

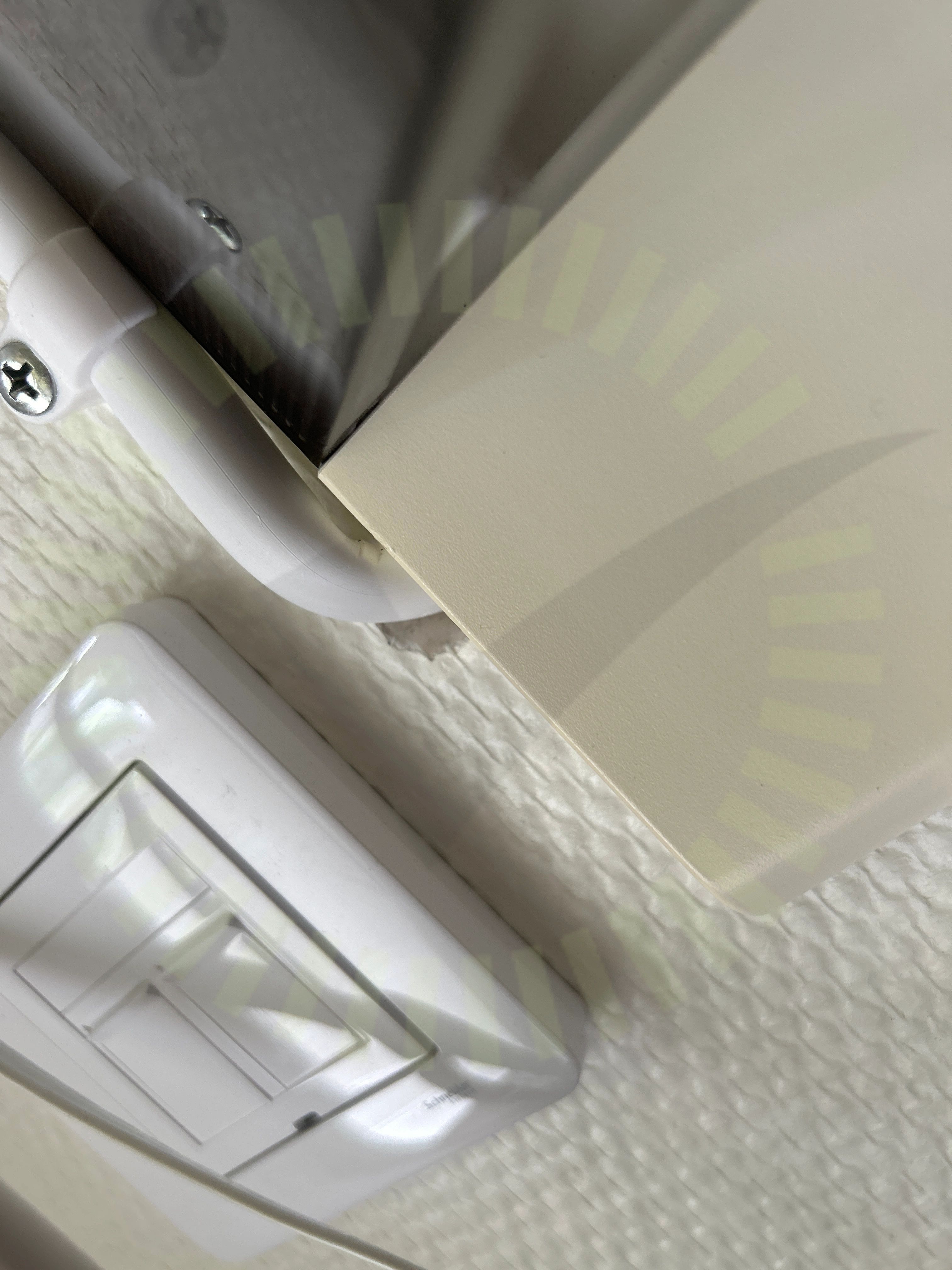

4.2 AC Böjradie
Inte godkändKabelns böjradie inte godkänd.

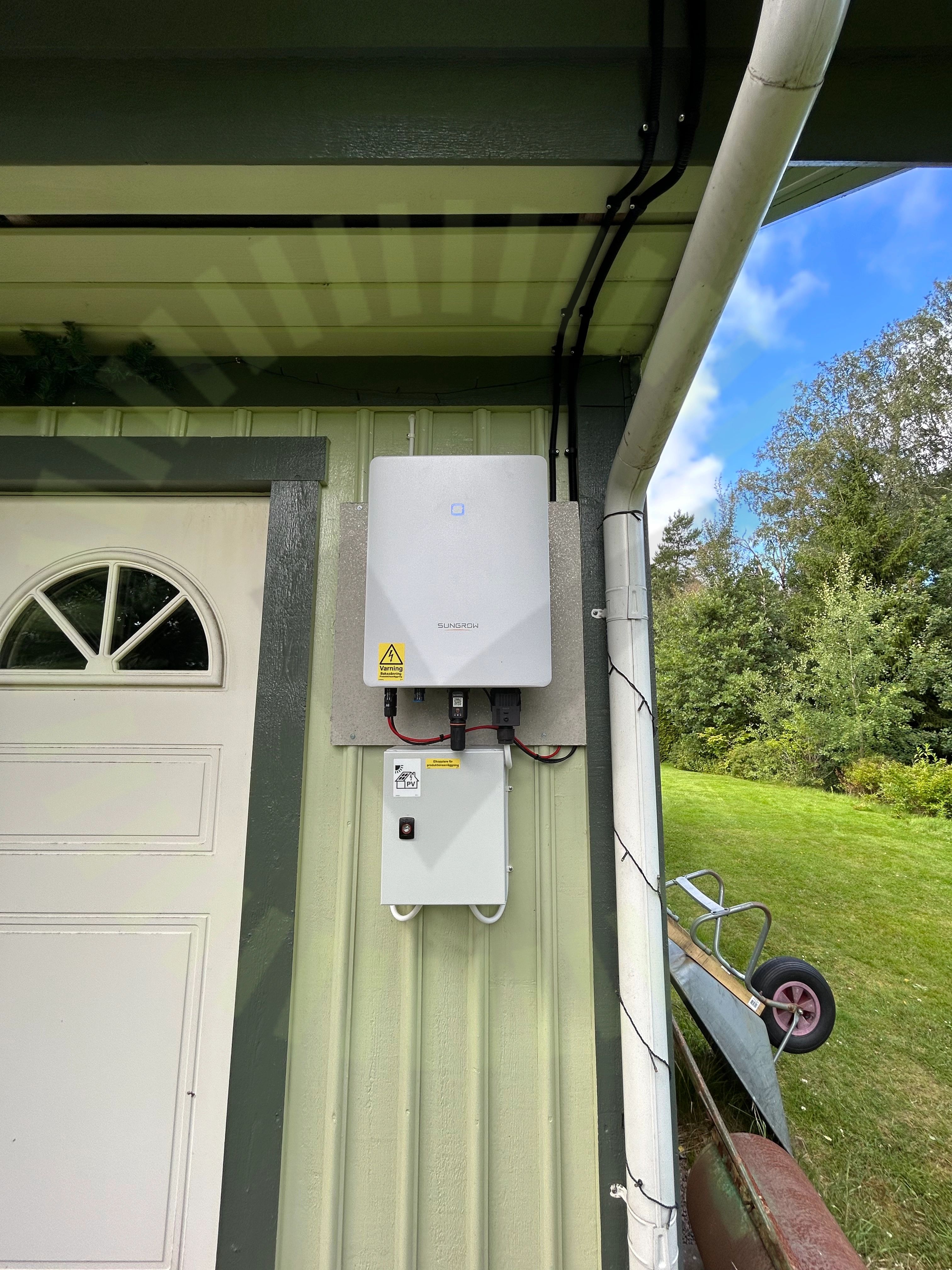

4.3 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

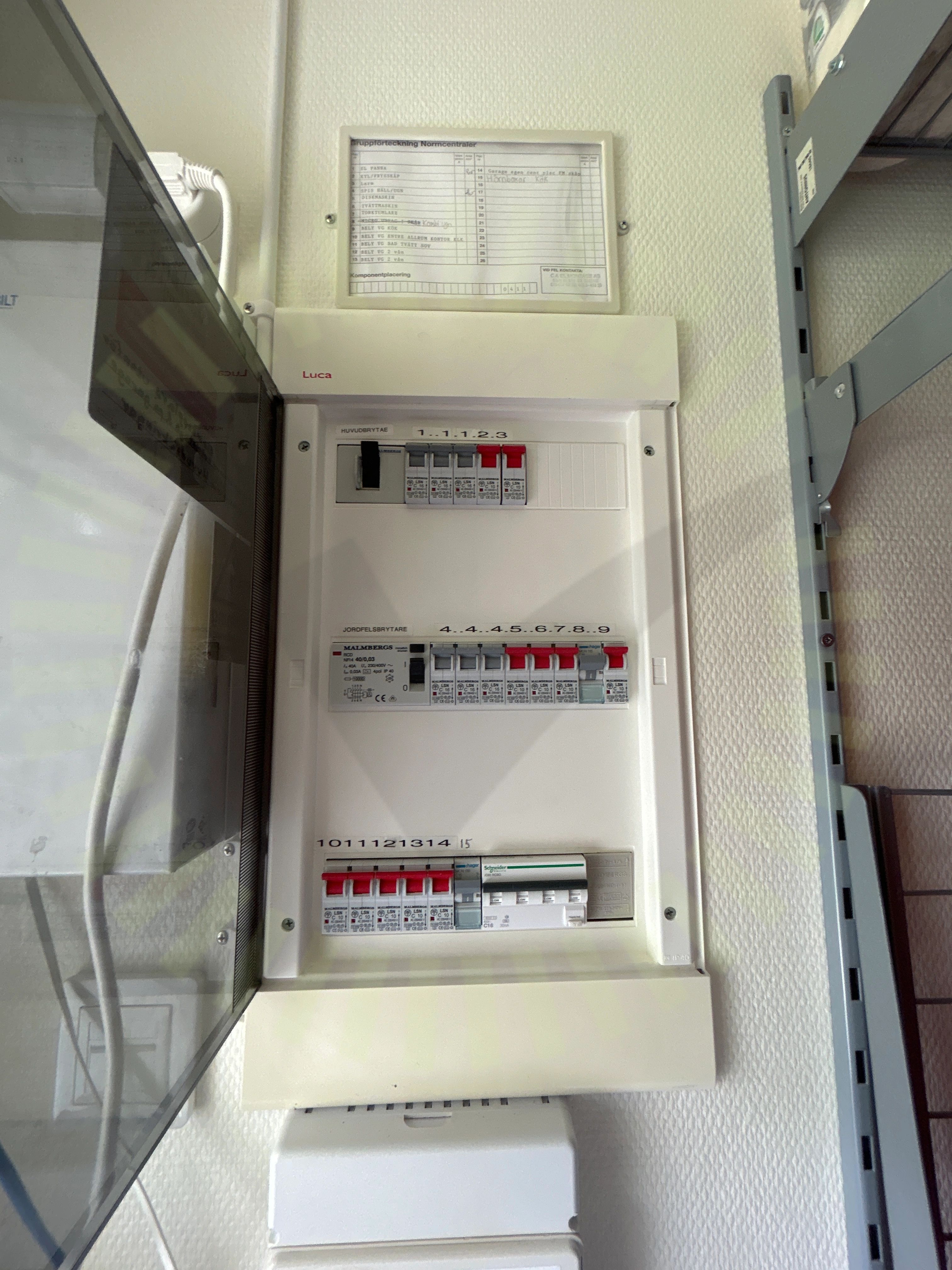

4.4 Märkning
Inte godkändMärkning saknas.
4.5 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
4.6 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
4.7 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på båda växelriktarna.
SS 436 40 00 (712.514.102)
4.8 Väderskydd
Inte godkändStår i sol morgon till förmiddag.
SG3.0-20RT-UEN-Ver18-202212, Sida 20
Godkända kontrollpunkter
35/43AC Anslutning VäxelriktareAC Kablage förläggningAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning
Säkerhetsbrytare AC
Anmärkningar
1/6

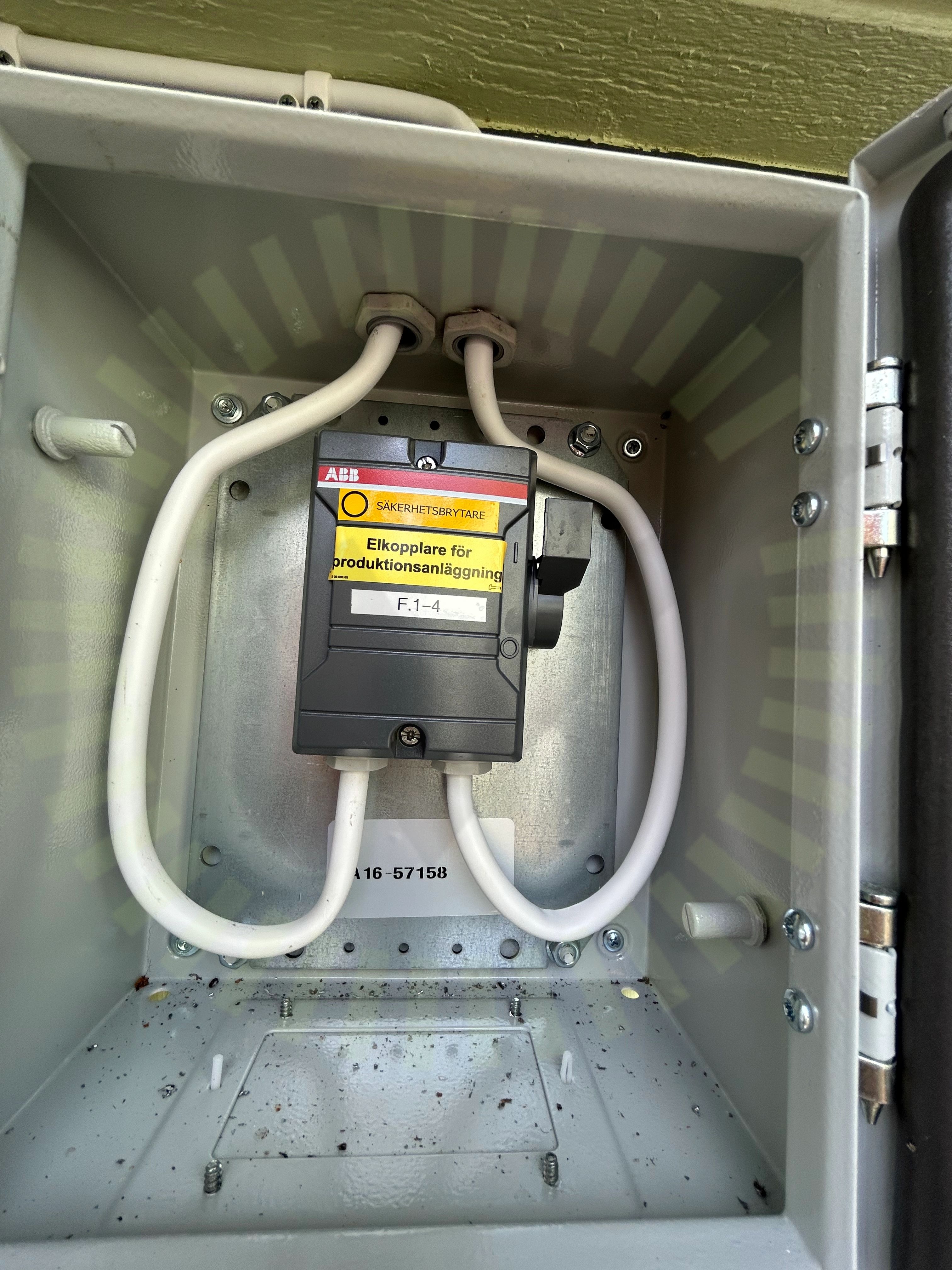

5.1 Böjradie
Inte godkändSäkerhetsbrytarens kabel är inte lämpligt installerad.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
5/6AnslutningEgenskaperFörskruvningarInfästningPlacering
