Institutet för Solenergikvalitet

Besiktningsrapport

7.5
x

Installation genom

PPAM Solkraft

Datum

22 november 2023

Ort

Örebro, Örebro län
Takkrokarnas CC
Jordning av chassi
Avsaknat underlag
81% godkända19% ej godkända

Om installationen

PanelerPPAM: Onyxium Nano
MontagesystemChiko: Tile Roof System Adjustible Roof Hook
VäxelriktareSMA: STP (12-25)-50
TillbehörSäkerhetsbrytare AC
PPAM Solkraft

Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Chiko: Tile Roof System Adjustible Roof Hook

Anmärkningar

9/26
Avsaknat underlag

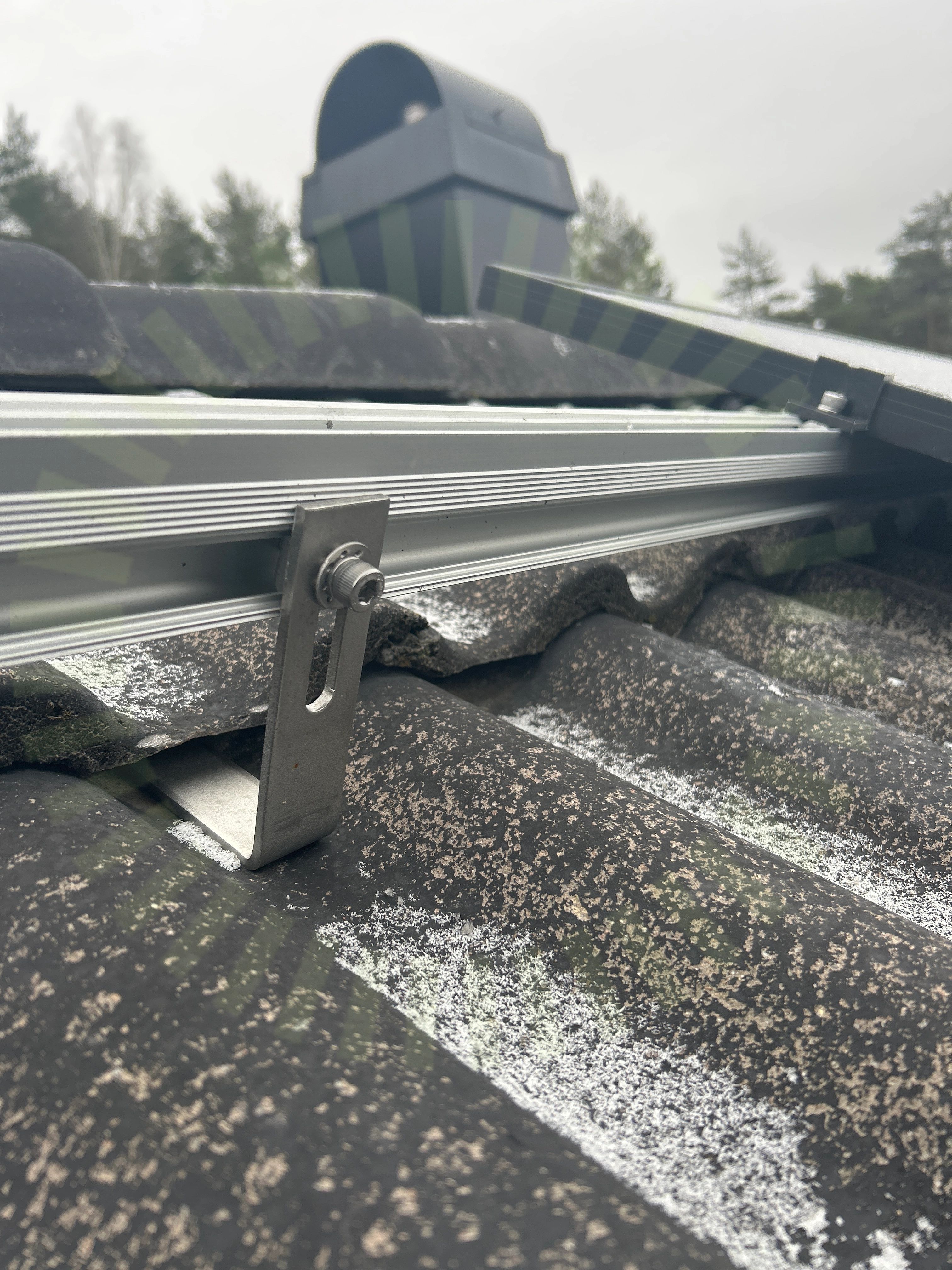

3.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för montagesystemet. Varken lastberäkning, datablad eller manualer finns tillgängligt.

Skenans utstick för klämma

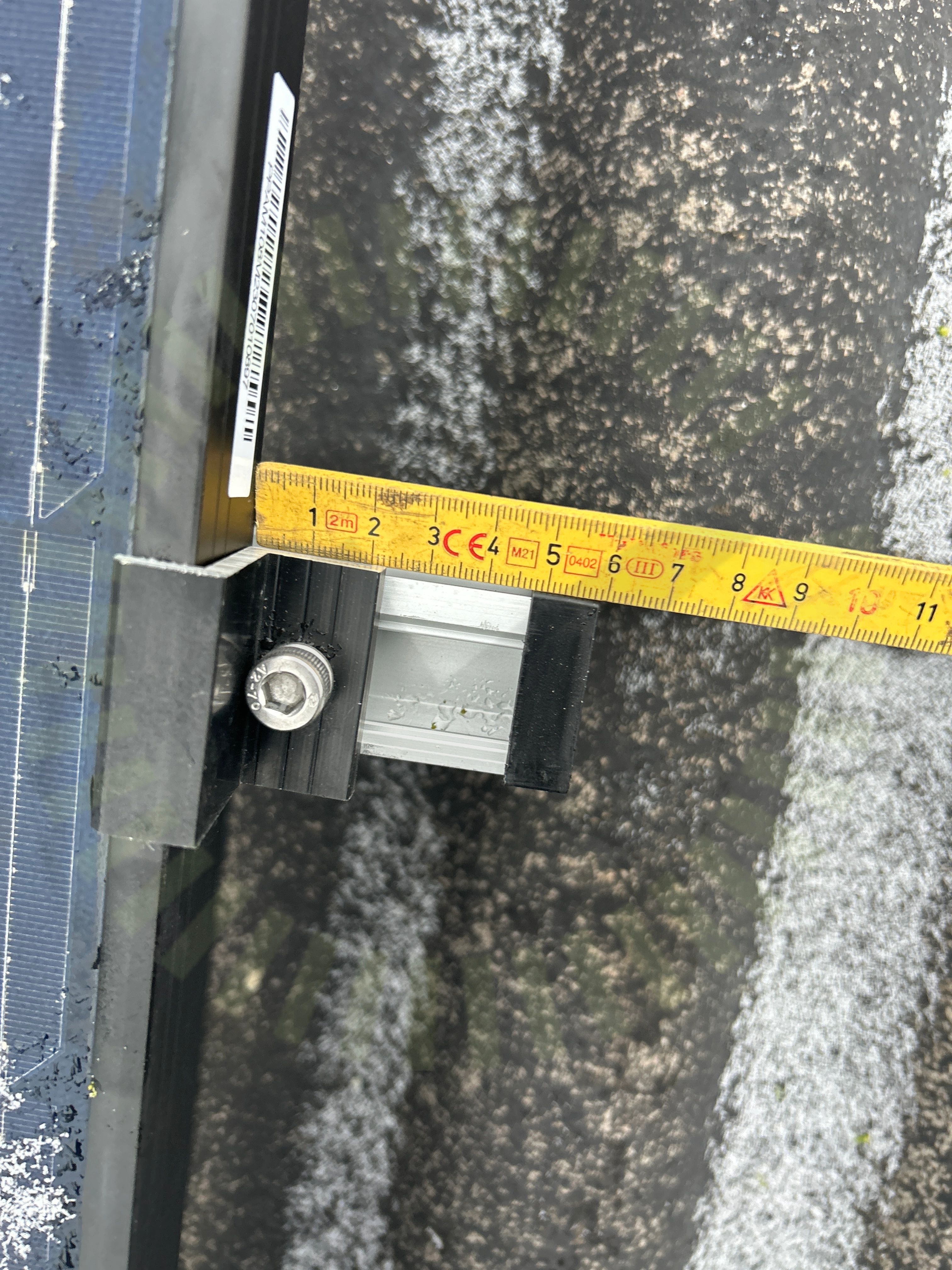

3.2 Skenans utstick för klämma

Inte godkänd

Manual att kontrollera korrekt utstick mot saknas.

3.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.4 Termisk brytpunkt skenor

Inte godkänd

Manual och lastberäkning att kontrollera mot saknas. Ca 15 meter i bredd utan termisk brytpunkt.

3.5 Skenornas överhäng

Inte godkänd

Lastberäkning att kontrollera mot saknas. Lägst uppmätt mått: 5 cm. Högst uppmätt mått: 20 cm.

3.6 Skenors avstånd till varandra

Inte godkänd

Lastberäkning att kontrollera mot saknas. Lägst uppmätta mått: 72 cm. Högst uppmätta mått: 110 cm.

Takkrok: Montering

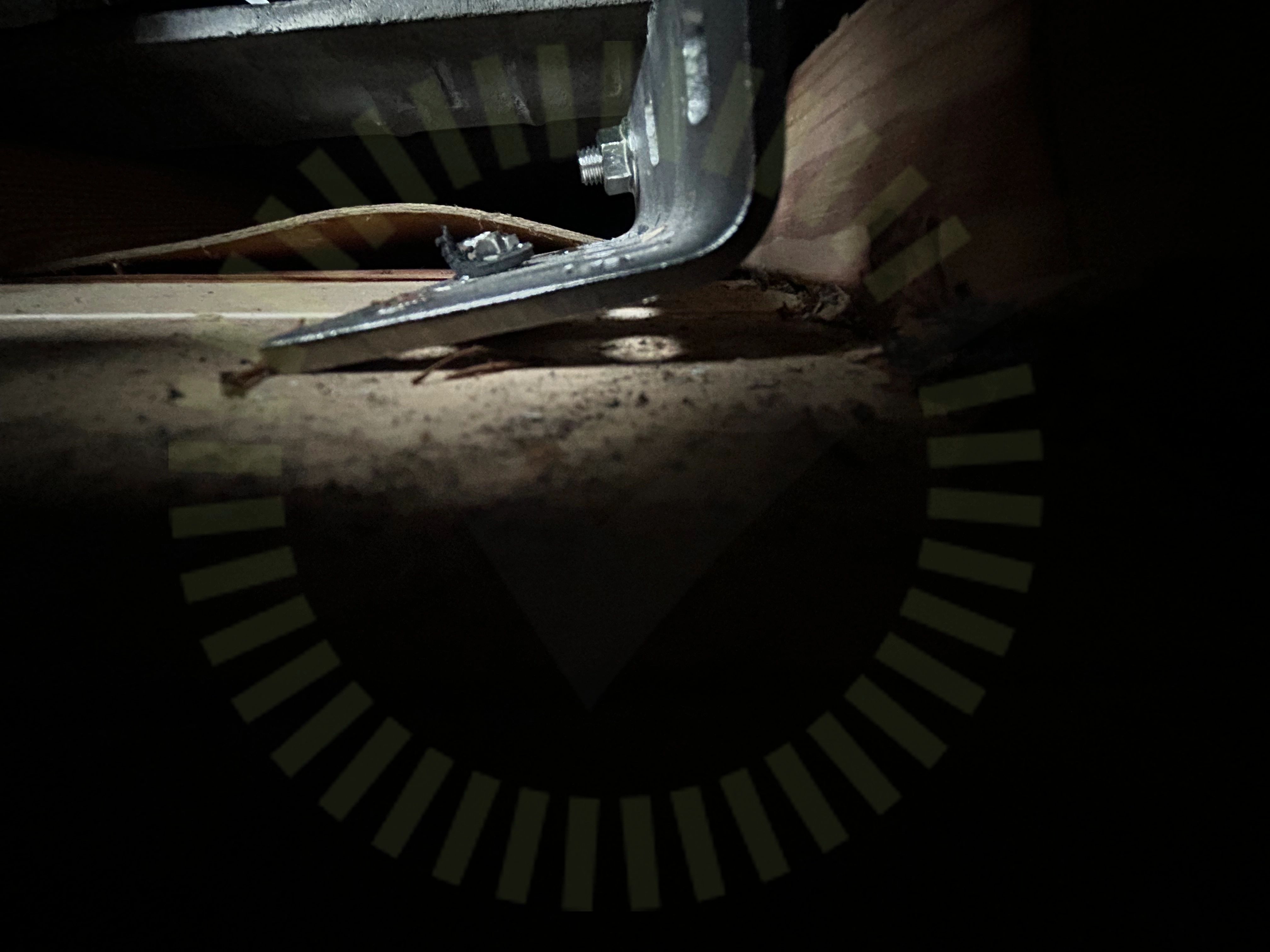

3.7 Takkrok: Montering

Inte godkänd

Bottenplatta på takkrok ligger inte an mot underliggande yta och får därmed inte tillräckligt med stöd.

Takkrokarnas CC

3.8 Takkrokarnas CC

Inte godkänd

Lastberäkning att kontrollera mot saknas. Infästningar sitter med olika cc-mått, allt mellan 60-135 cm.

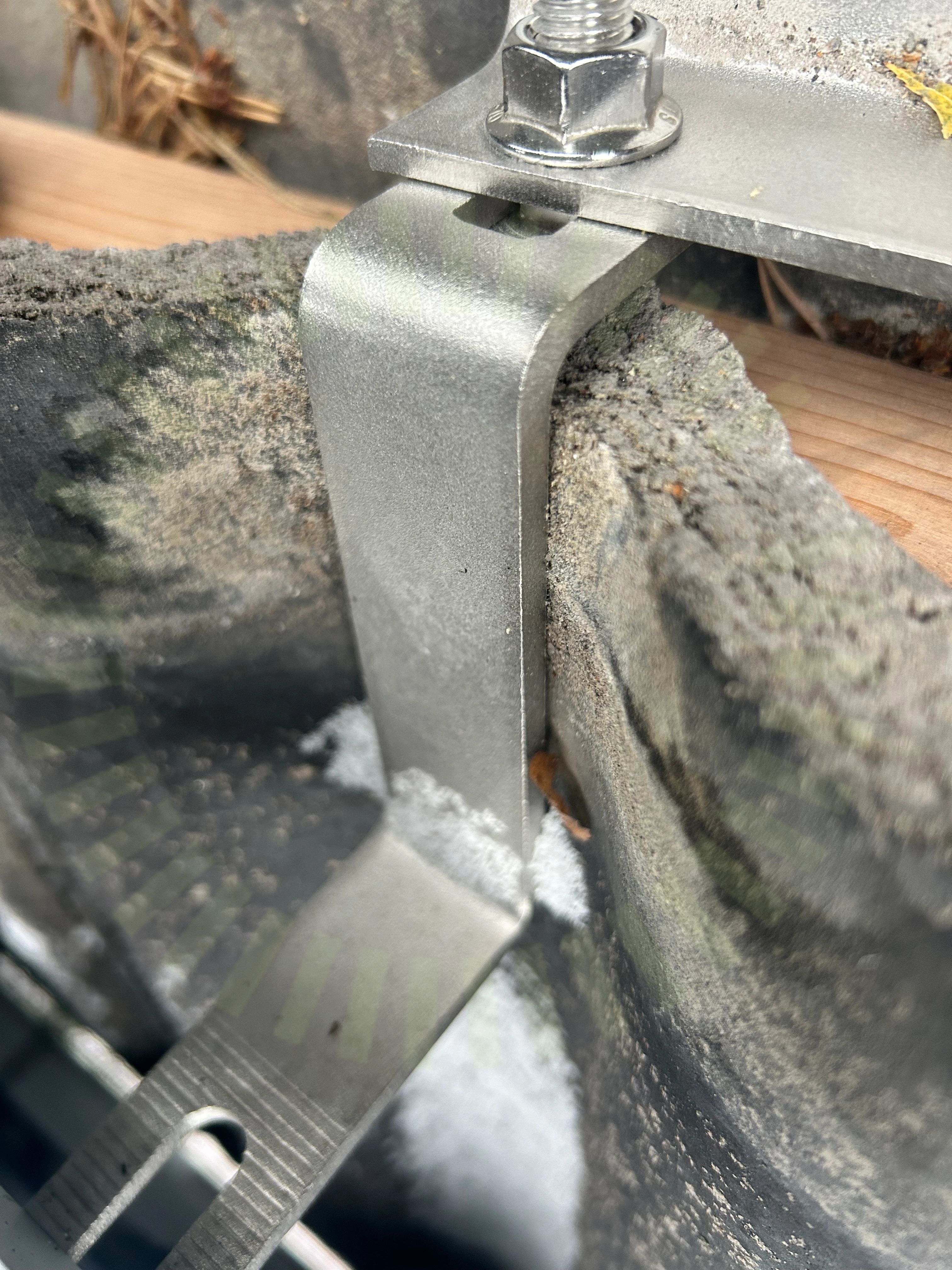

Underliggande takpanna

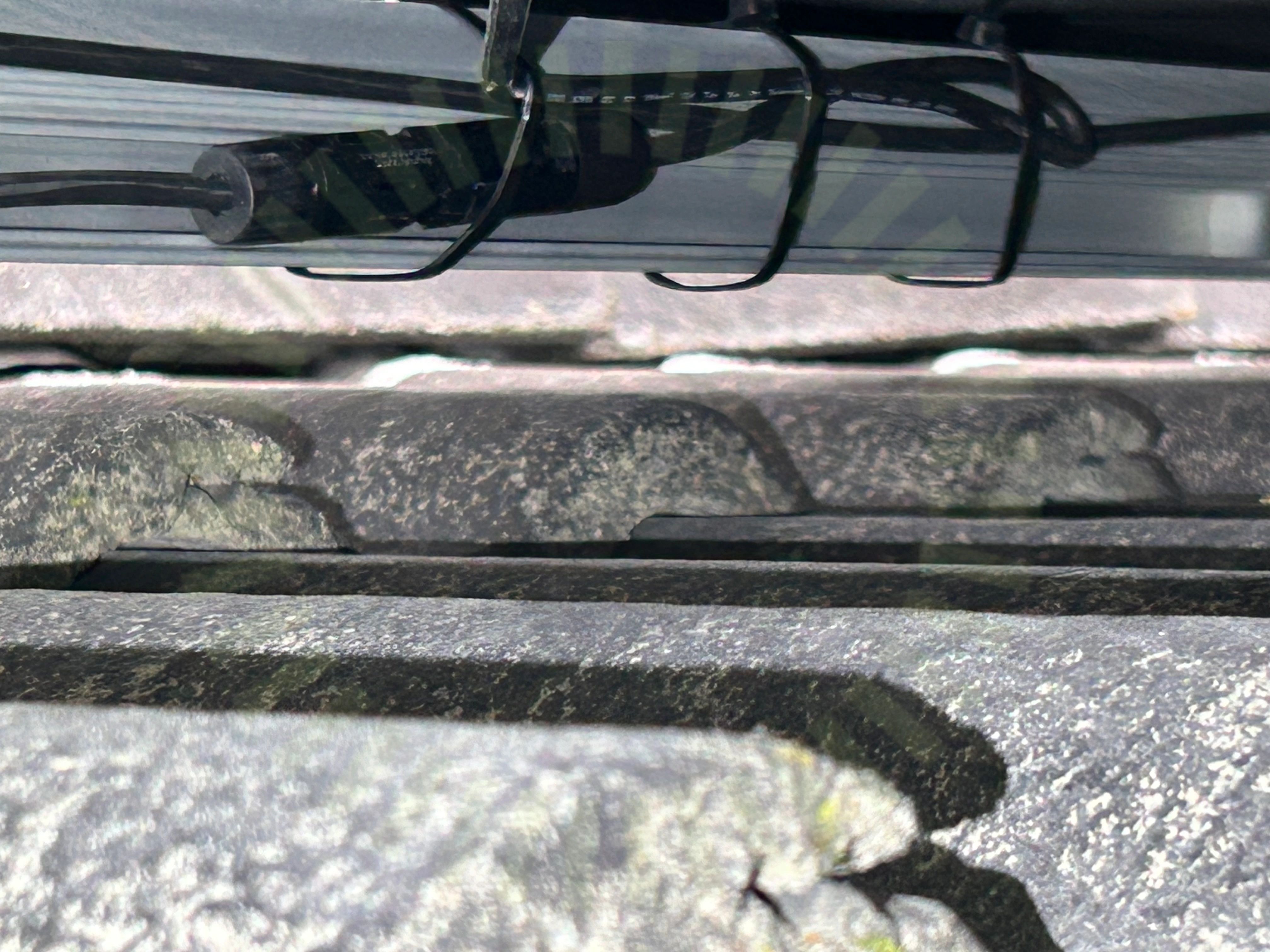

3.9 Underliggande takpanna

Inte godkänd

Takkrokar ligger dikt an mot underliggande takpannor.

Godkända kontrollpunkter

16/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorSkadorSkenornas infästningTakets lutningTakstolsinfästningSkenskarvarSäkerhetsavståndTvådelad TakkrokVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26
Takgenomföring

Tak 1, PPAM: Onyxium Nano

Anmärkningar

5/15
Fästenas placering

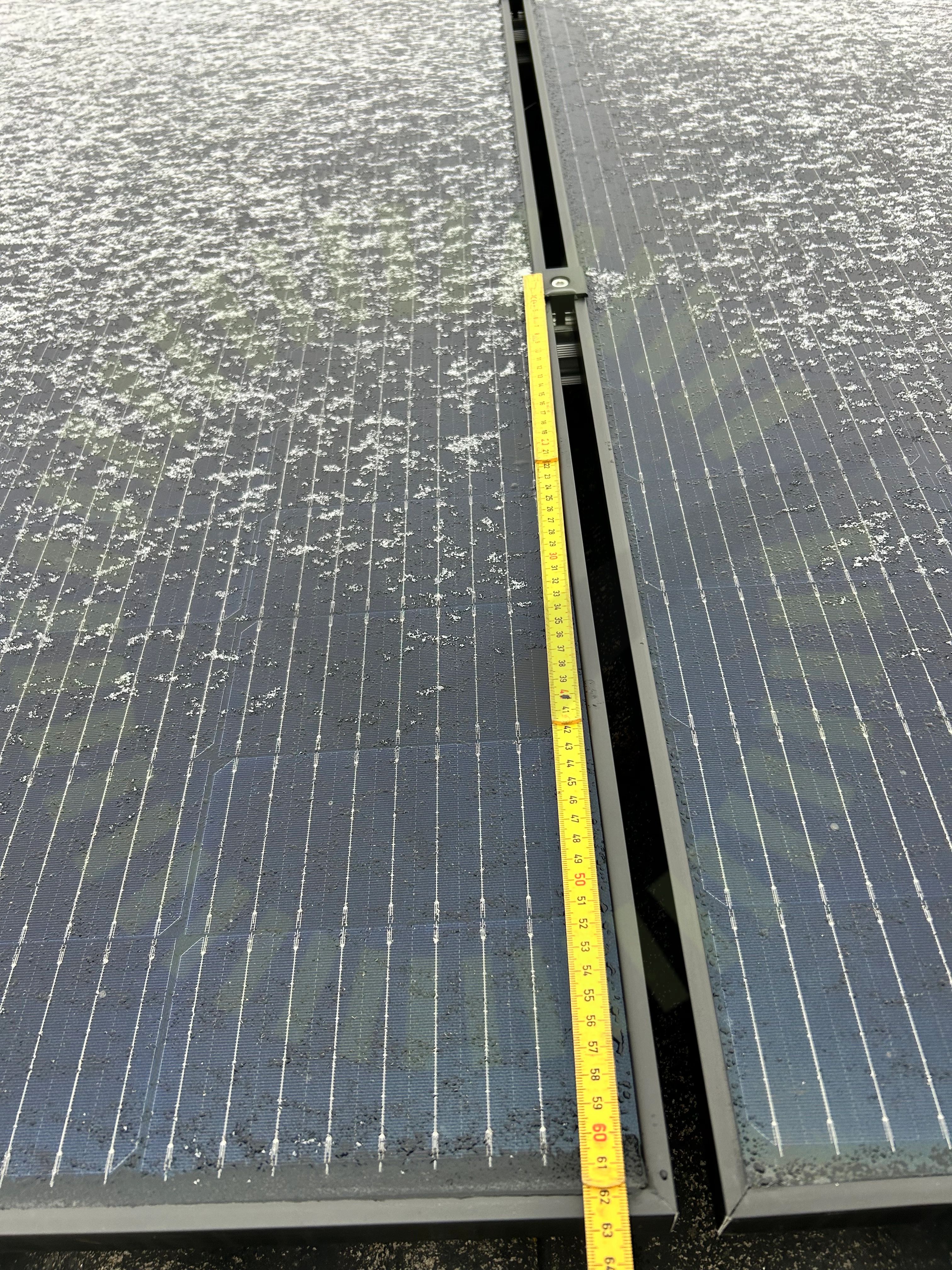

4.1 Fästenas placering

Inte godkänd

Underlag för använda klämzoner saknas. Uppmätt max 62 cm.

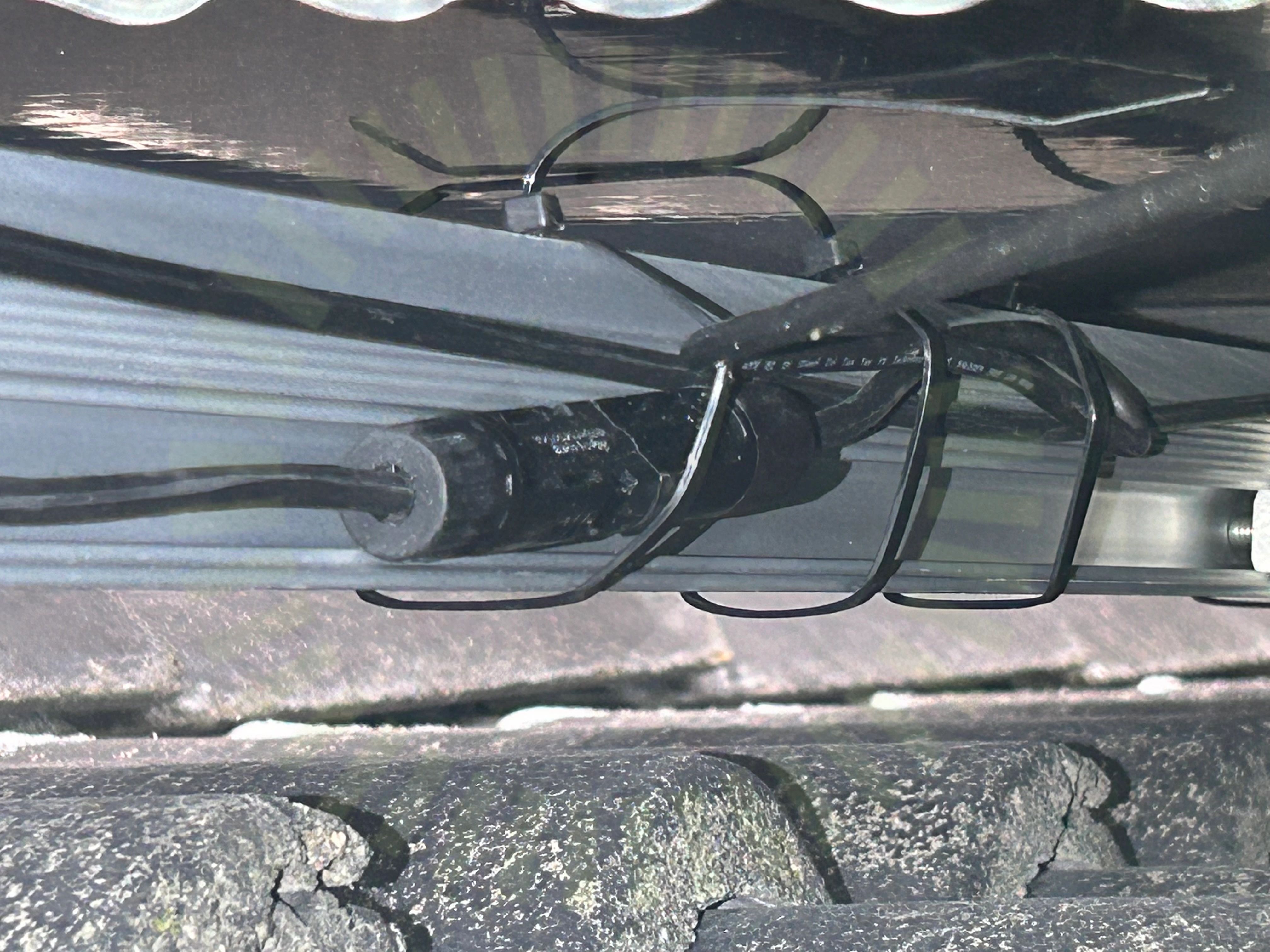

Kontaktdon

4.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Ma711 sida 4
Panelkablaget generell böjradie

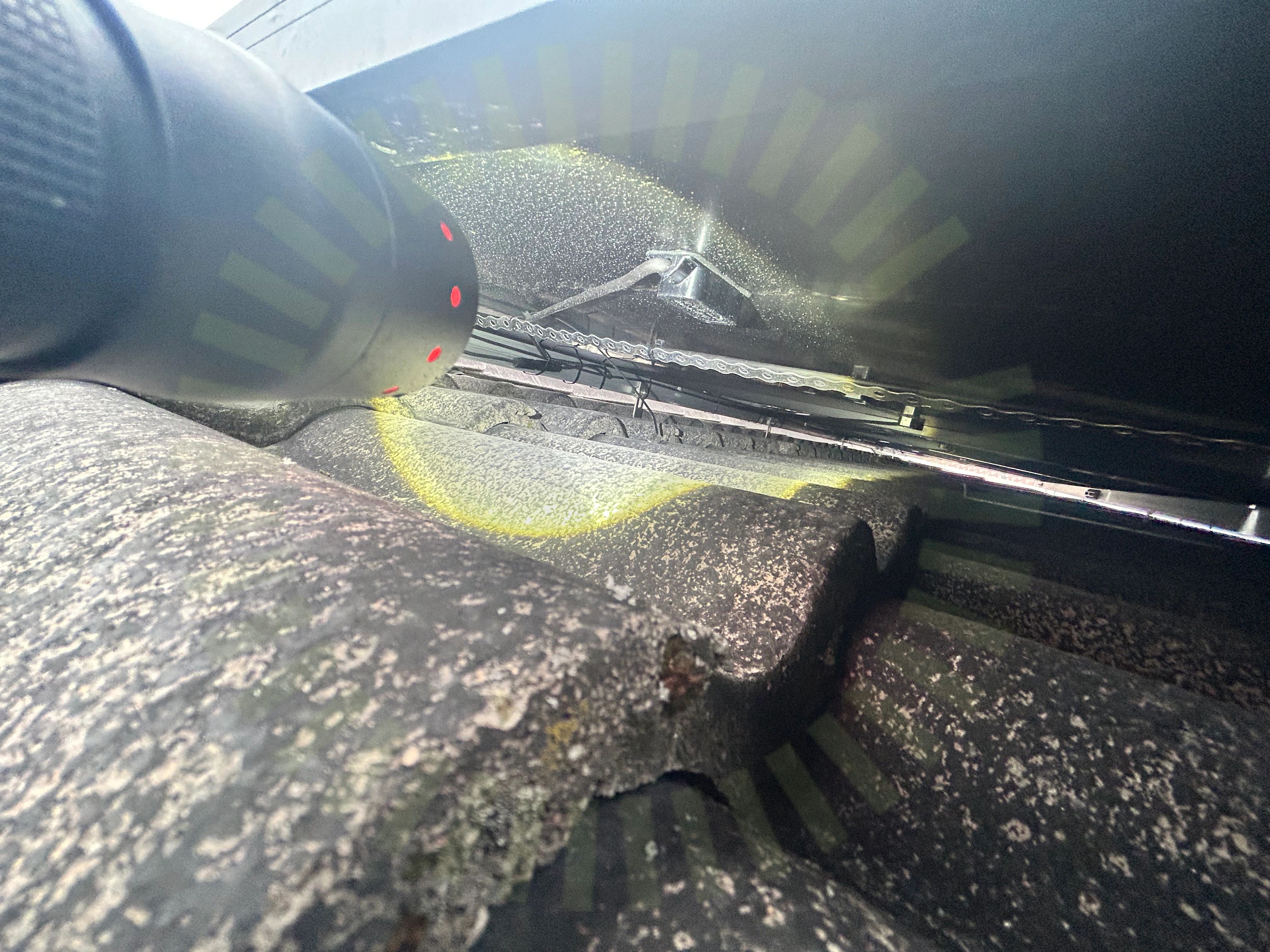

4.3 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3)

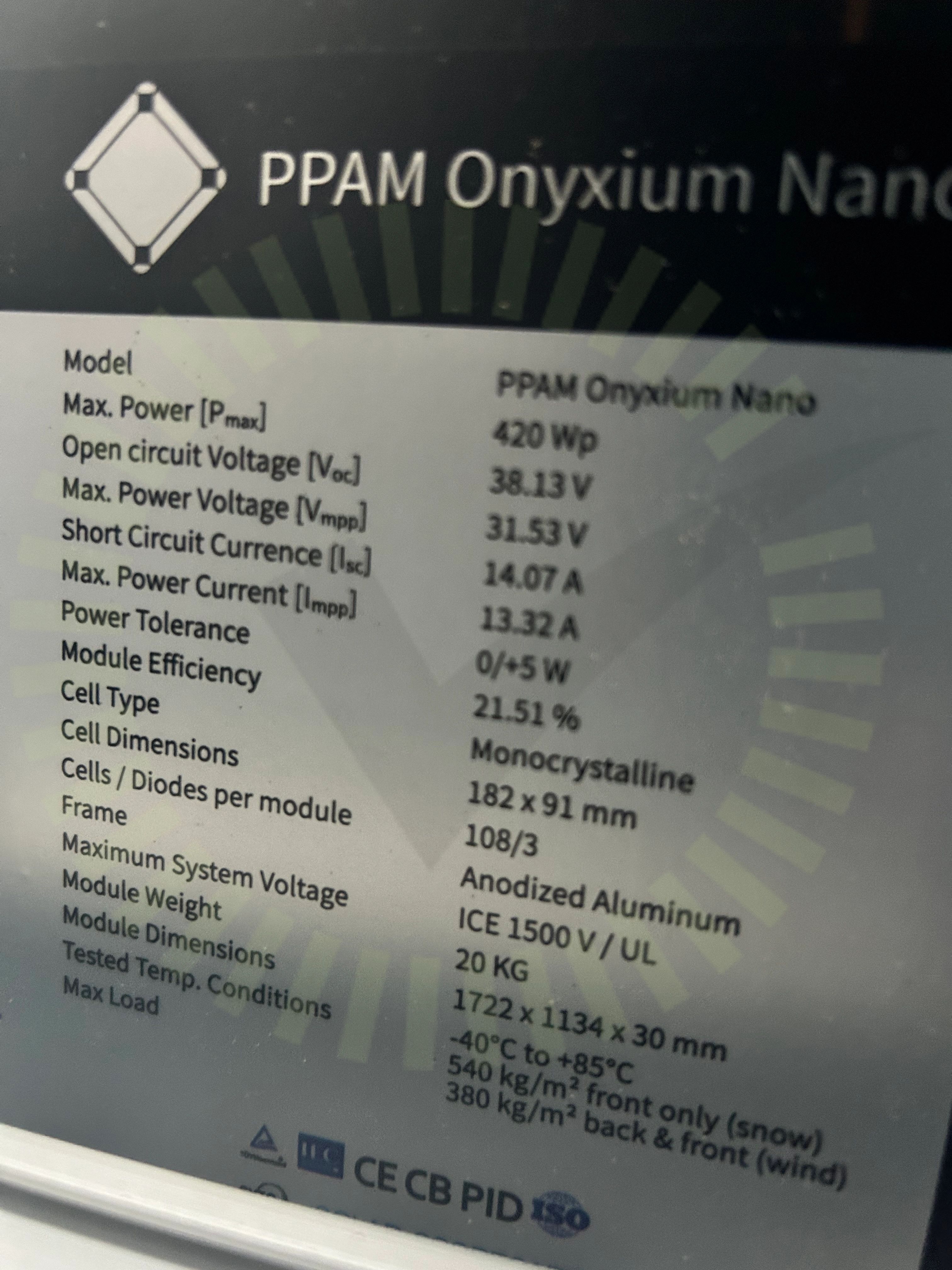

Avsaknat underlag

4.4 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Manual finns inte tillgängligt.

Förbindelse av kontakter

4.5 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

9/15
DräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/36

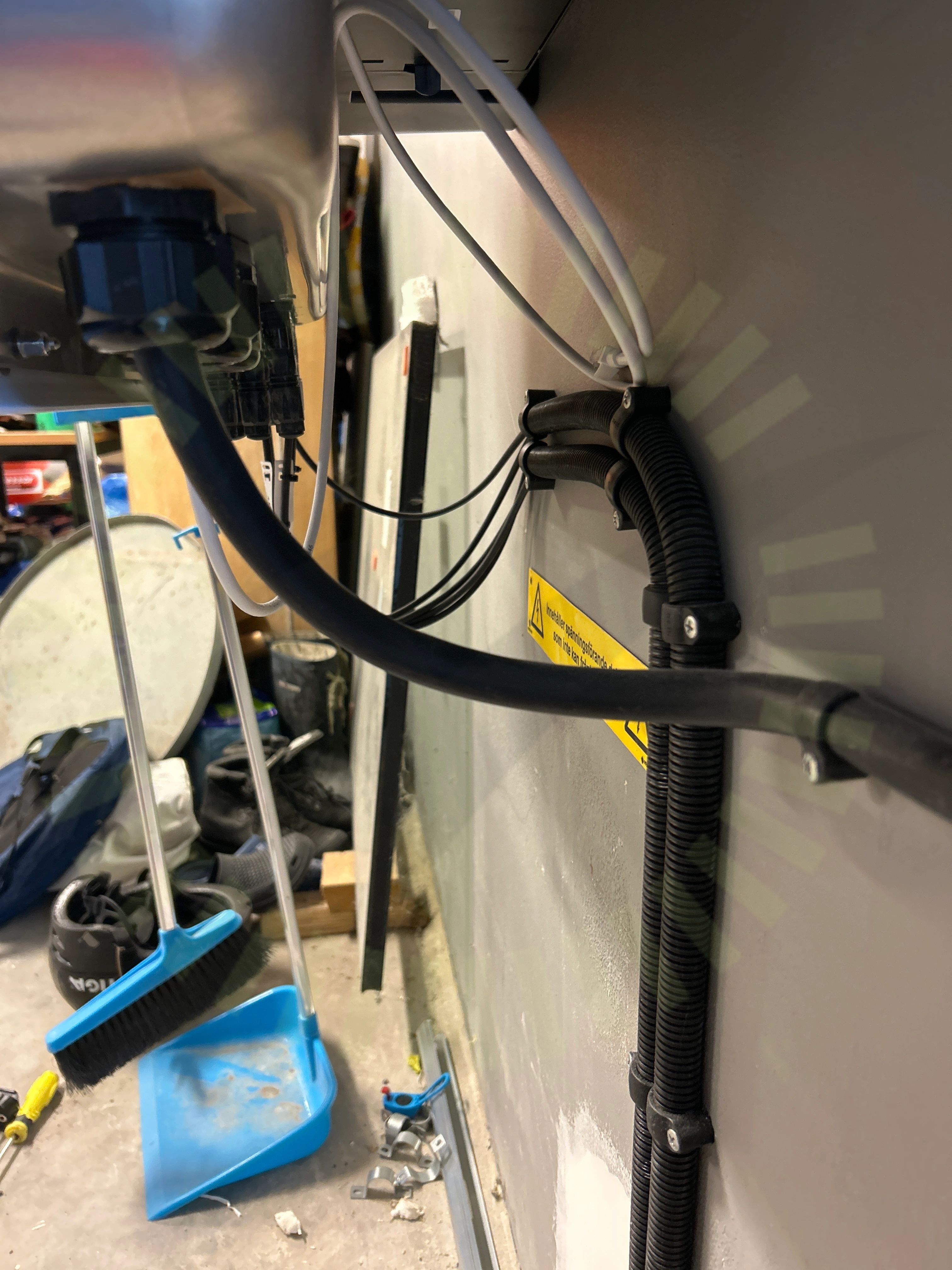

AC kablage förläggning

6.1 AC kablage förläggning

Inte godkänd

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

Dubbel matning

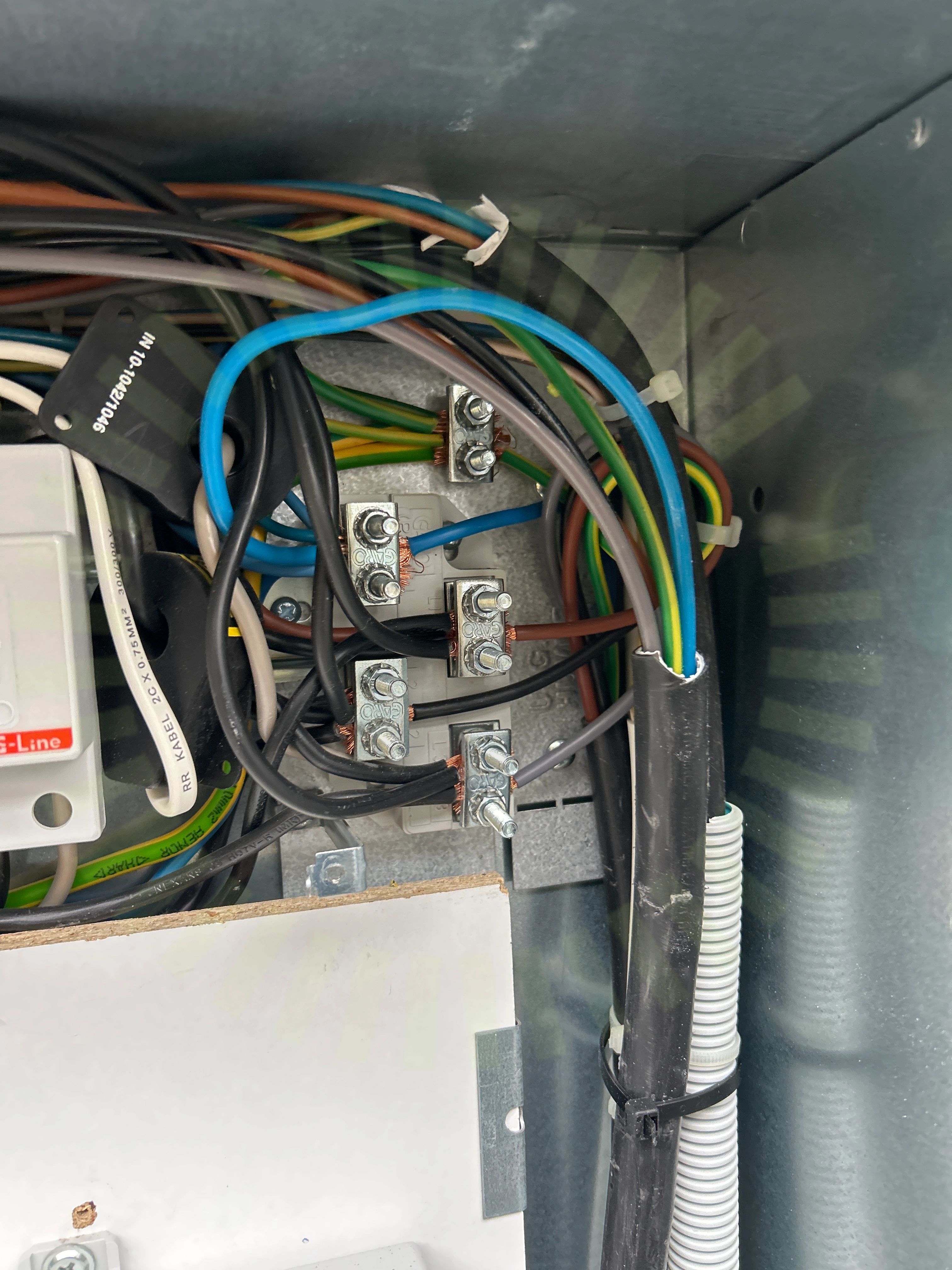

6.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

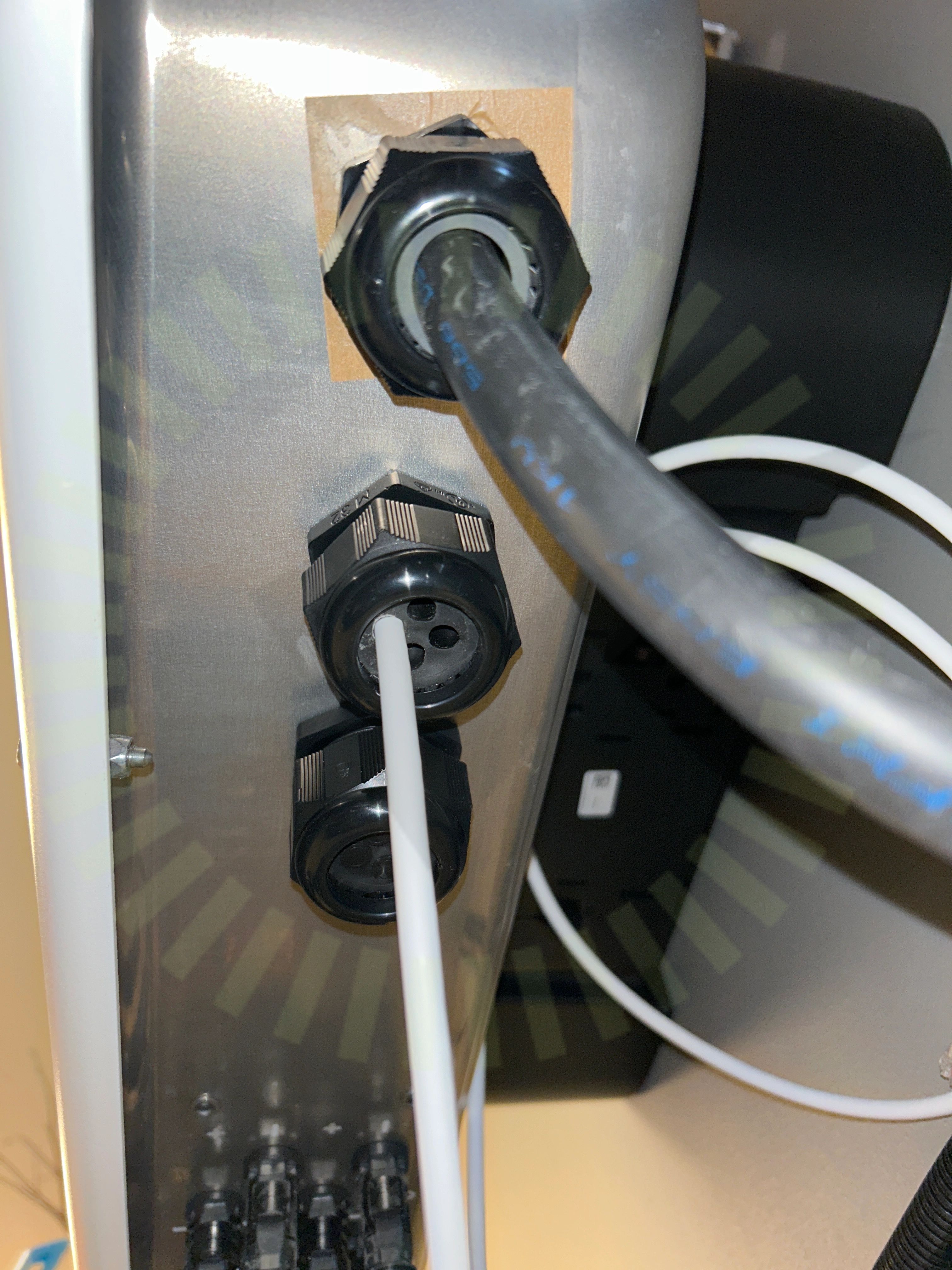

Förskruvning

6.3 Förskruvning

Inte godkänd

Förskruvningen ska hålla tätt. AC-kabel och signalkabel går att röra in och ut.

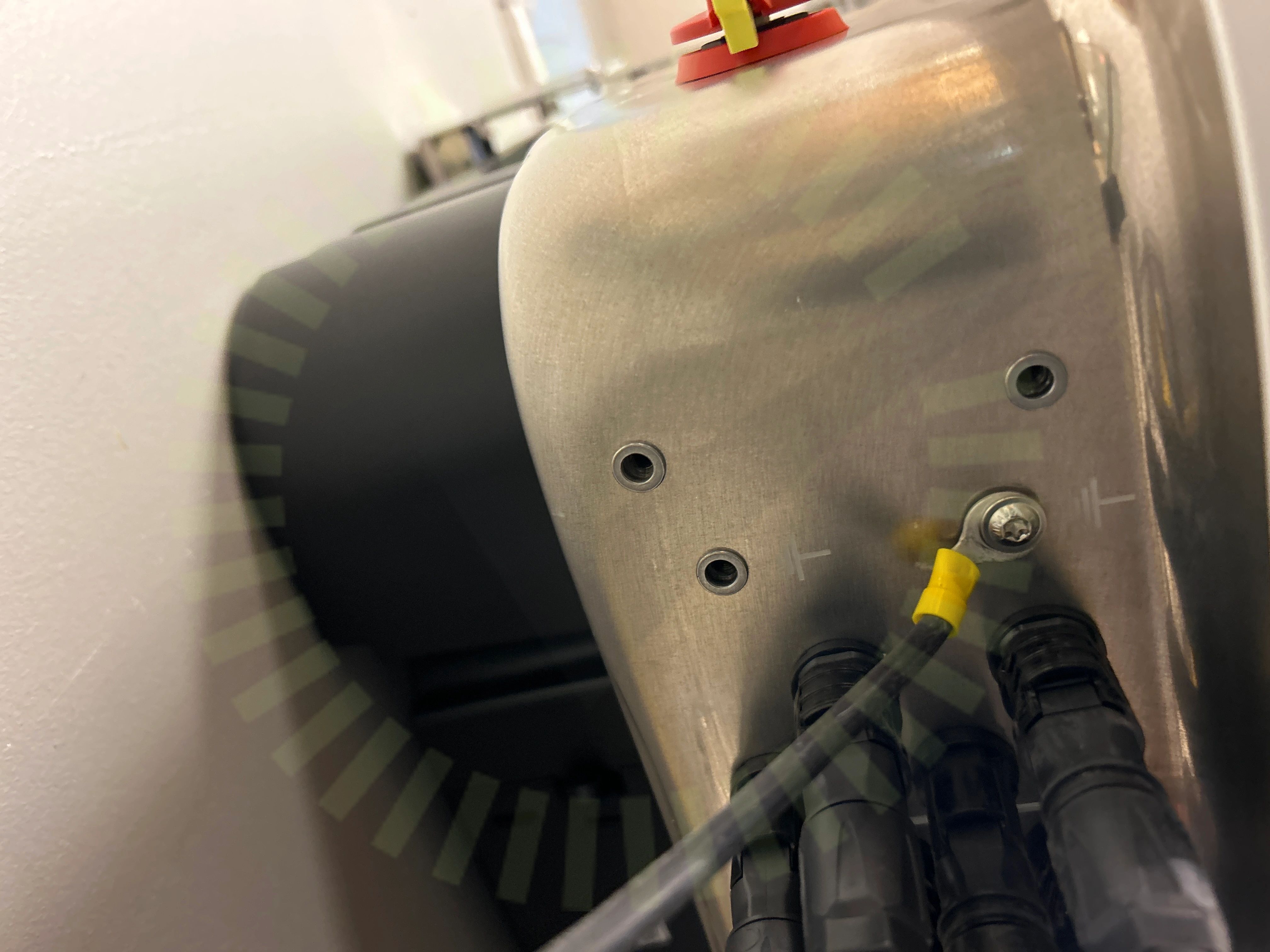

Jordning av chassi

6.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat. Kabeln på bild kommer från taket.

Operating manual, STPxx-50-BE-en-10, Sida 35

Godkända kontrollpunkter

32/36
AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
