Besiktningsrapport

9.7

Installation genom

HERO Solkraft

Datum

5 november 2024

Ort

Kungsör, Västmanlands län

Skenornas infästning

Skador

Skador på panel

96% godkända4% ej godkända

Om installationen

PanelerDenim: U M3 405-410 BB 108H

OptimerareHuawei: SUN2000-450W-P2

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörUndercentral

TillbehörCHINT: Huawei DTSU666 (med CT)

Installerad av HERO Solkraft som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/2

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Anläggningen har efter sitt första år i bruk producerat ca 24% mindre än vad som beräknades i offerten.

Avtal

Godkända kontrollpunkter

1/2

Strängschema

CHINT: Huawei DTSU666 (med CT)

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Denim: U M3 405-410 BB 108H

Anmärkningar

1/15

3.1 Skador på panel

Inte godkänd

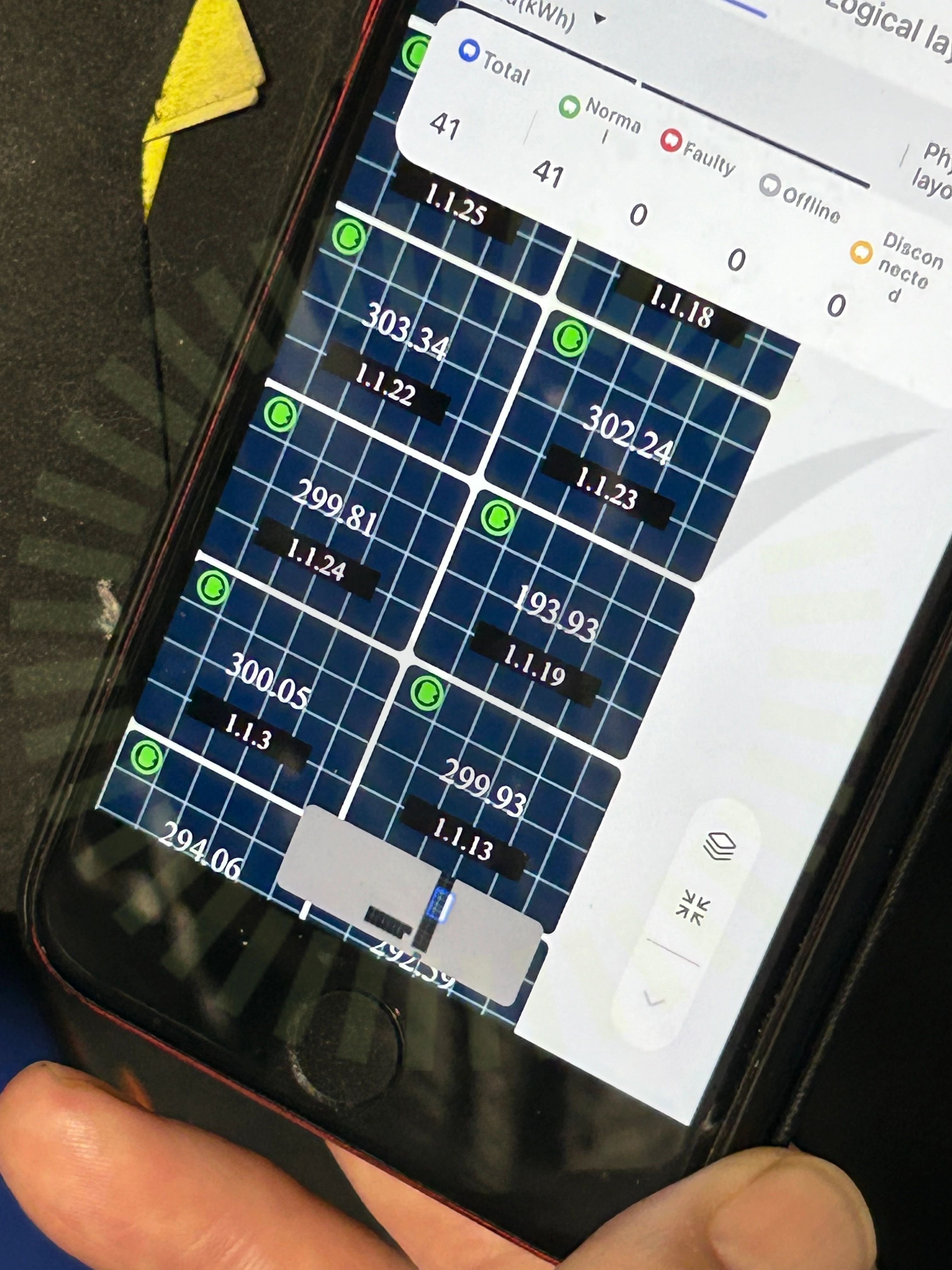

Flera paneler producerar betydligt mindre än övriga paneler utan uppenbar anledning. Paneler eller optimerare kan vara felaktiga.

Godkända kontrollpunkter

14/15

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning

ESDEC Lutande Panntak

Anmärkningar

2/26

4.1 Skador

Inte godkänd

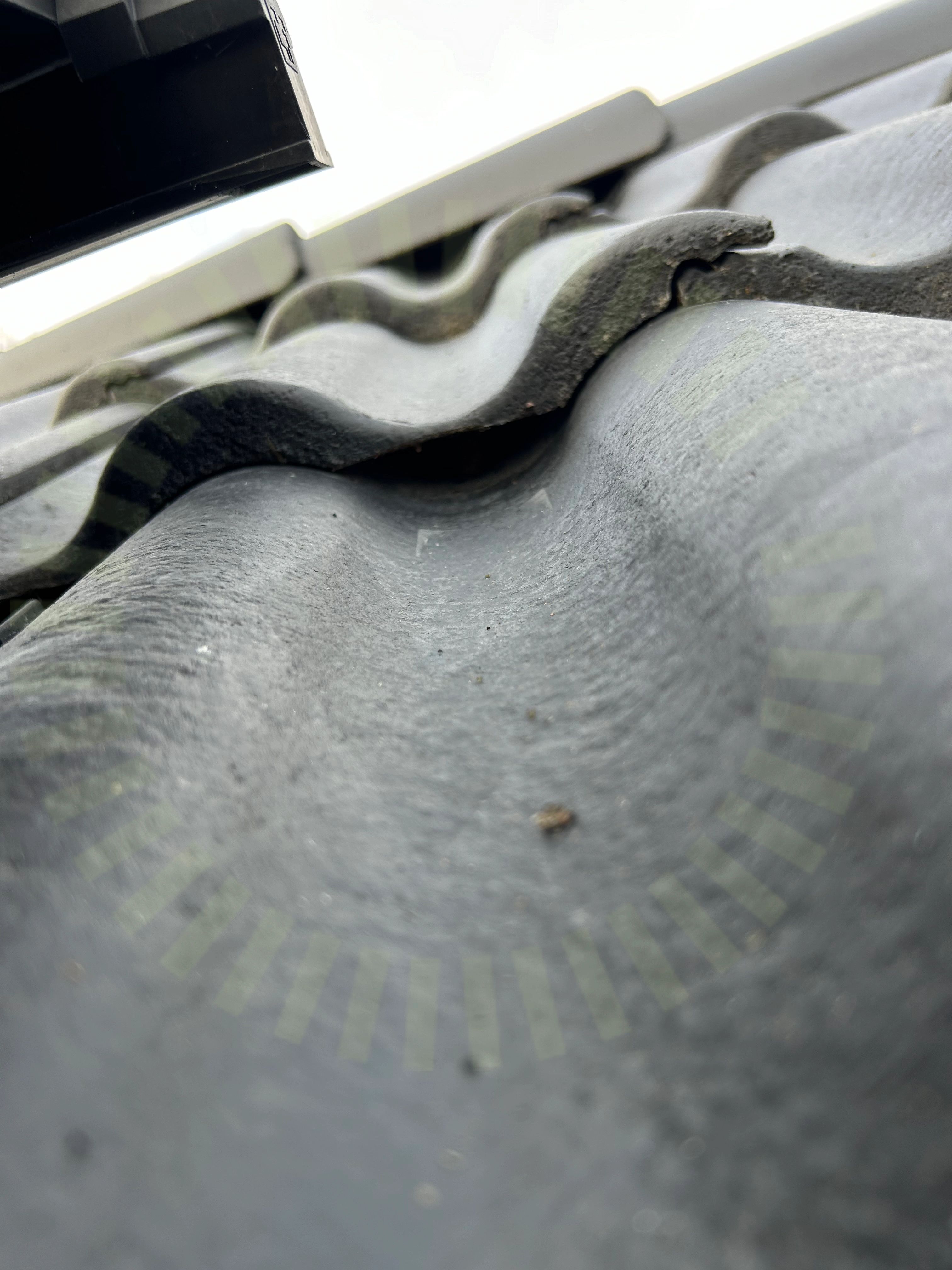

Skadade takpannor noterade runt installationen. Urslipad panna där det inte finns infästning, spruckna takpannor samt sprucken takpanna som är lagad med någon massa,

4.2 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

Godkända kontrollpunkter

24/26

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Huawei: SUN2000 (12-20KTL)-M2

Godkända kontrollpunkter

39/39

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Huawei: SUN2000-450W-P2

Anmärkningar

1/9

6.1 Mätvärde optimerad sträng

Inte godkänd

Mätprotokoll saknar värde för optimerad sträng.

Huawei: SUN2000 Smart PV Optimizer User Manual 23.10.30, Sida 30

Godkända kontrollpunkter

8/9

Antal optimerareAvstånd närliggande objektAvstånd till växelriktareDC KontakterDragavlastadeFastsäkring av optimerareMax total effektSträngdesign för SUN2000-M2

Undercentral

Godkända kontrollpunkter

7/7

FemledarsystemInfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
