Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Skandica Solar

Datum

18 december 2023

Ort

MÖLNDAL, Västra Götalands län
Skydd mot beröring
Kabelinföringar
Placering Säkerhetsbrytare
88% godkända12% ej godkända

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemWeland Stål: Papptak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

GroWatt: MOD 3-10KTL3-XH

Anmärkningar

5/39

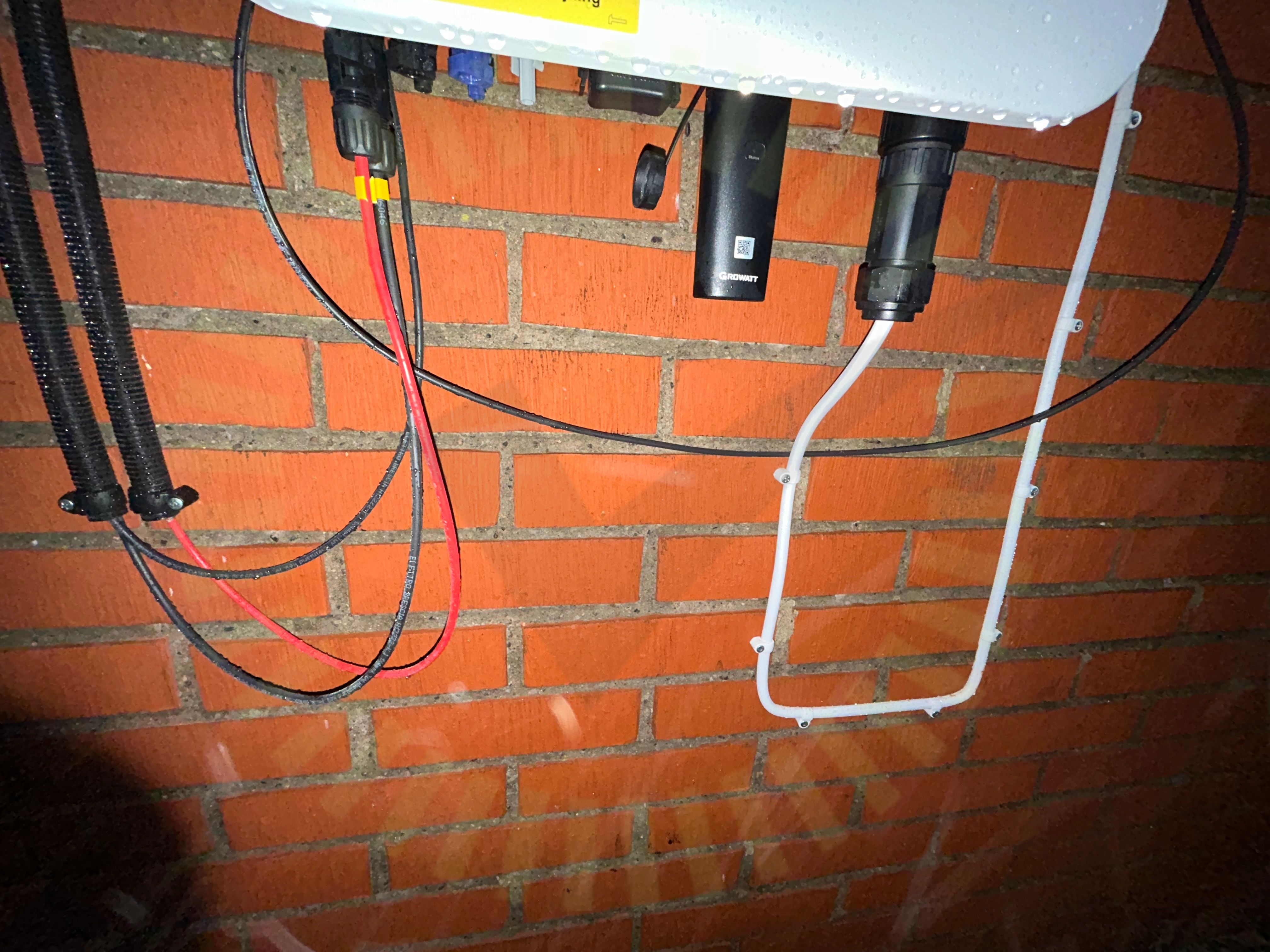

DC Kablage förläggning

2.1 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

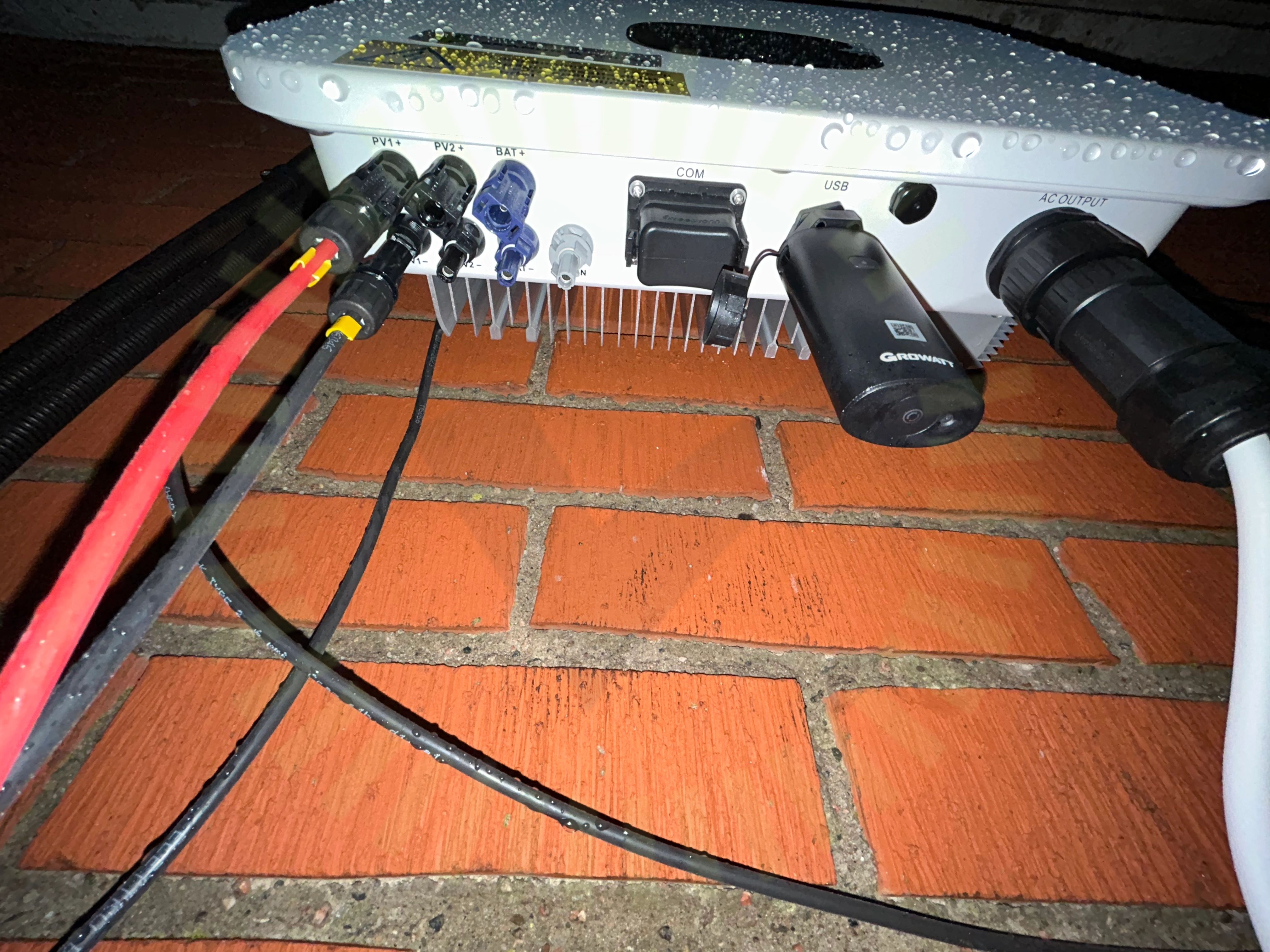

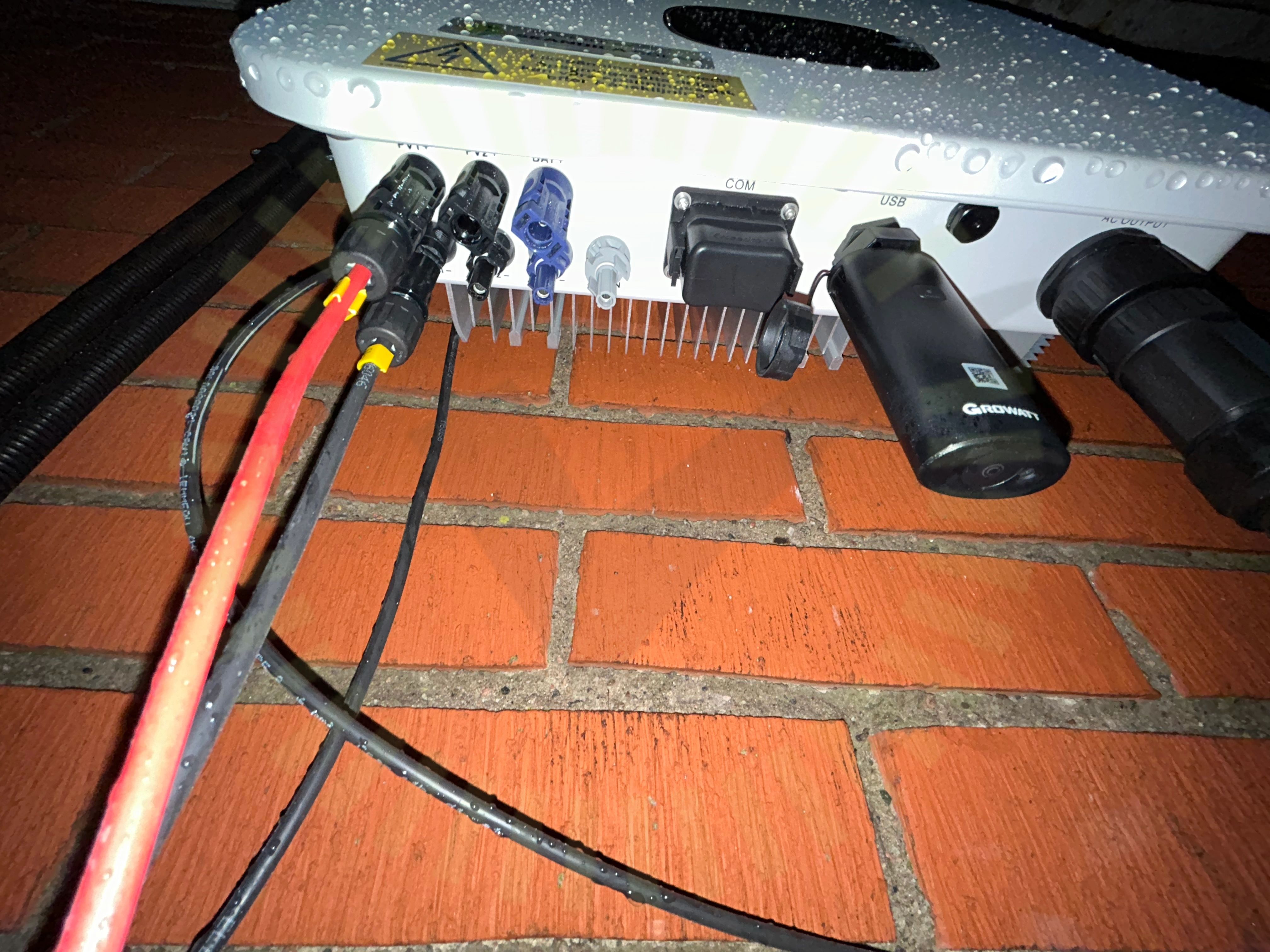

DC Kontakter

2.2 DC Kontakter

Inte godkänd

Dc-ingångar skall vara tätade.

SS 436 40 00 (712.526)

2.3 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 13

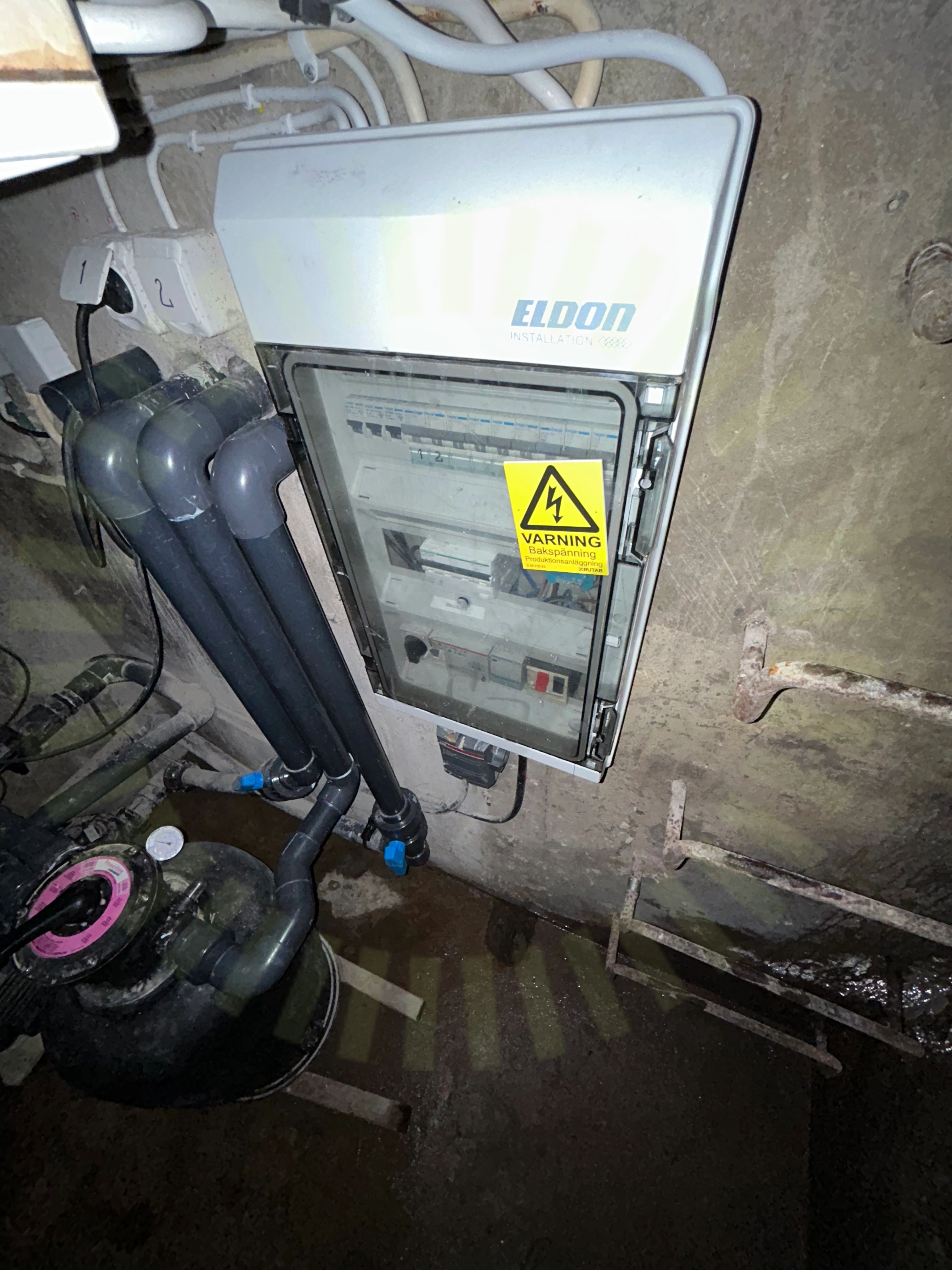

Informering av solceller

2.4 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Jordning av chassi

2.5 Jordning av chassi

Inte godkänd

Växelriktarens jord till chassit har fel färgmärkning.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22

Godkända kontrollpunkter

34/39
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringKablagets böjradieMekanisk påverkanMissvisande varselmärkningSkadat kablageStress på kontakterSträngdesignSäkringsdimensionVarning för backspänningVarning för likspänningVäderbeständigt materialInfästningKabeldimensioneringLikspänningskomponenterSkarp kantTillgänglighetVäxelriktarens IP klassning

Jinko: Tiger Neo N-type 54HL4R-B

Godkända kontrollpunkter

16/17
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Säkerhetsbrytare AC

Anmärkningar

2/7

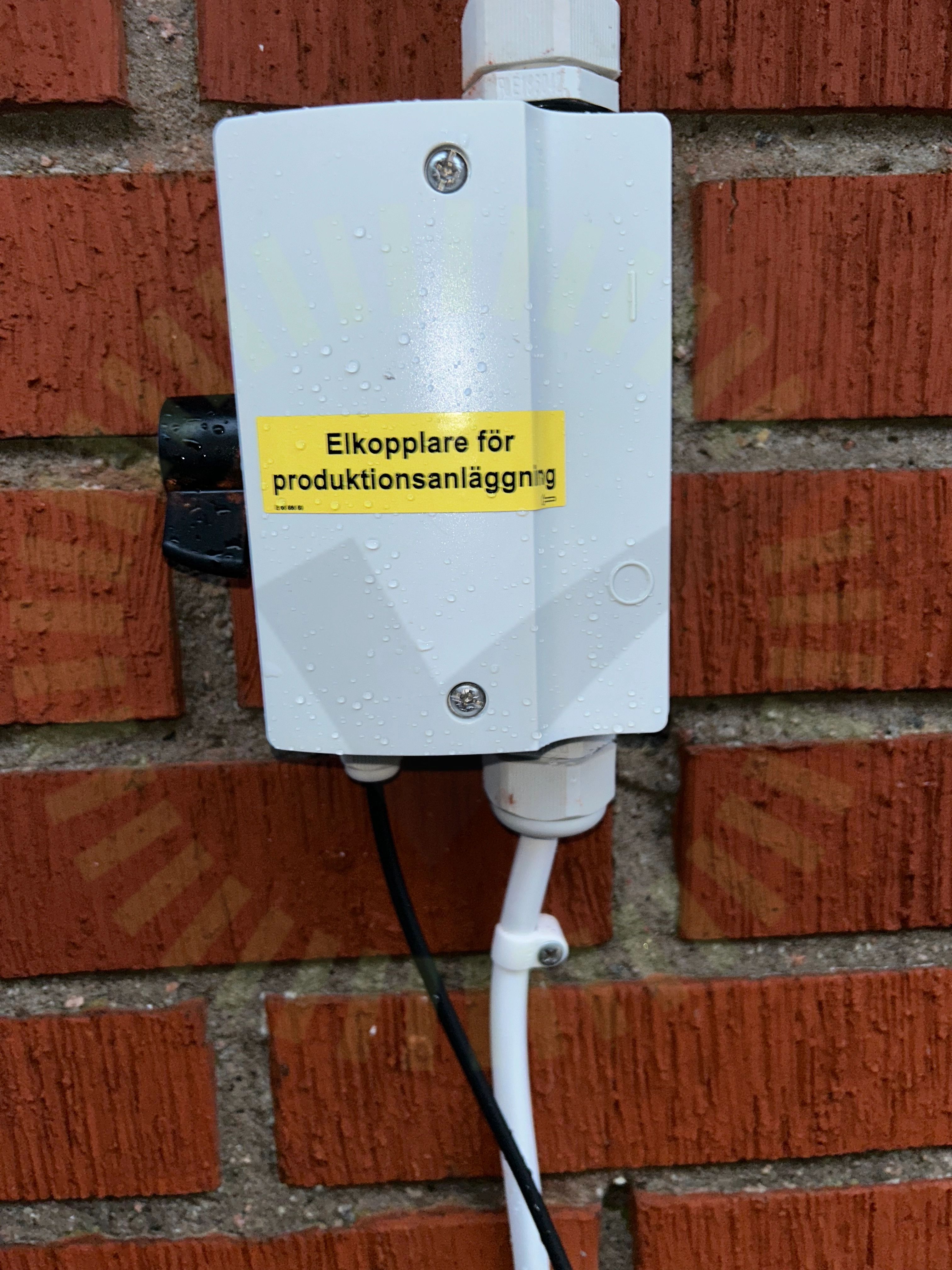

Kabelinföringar

4.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

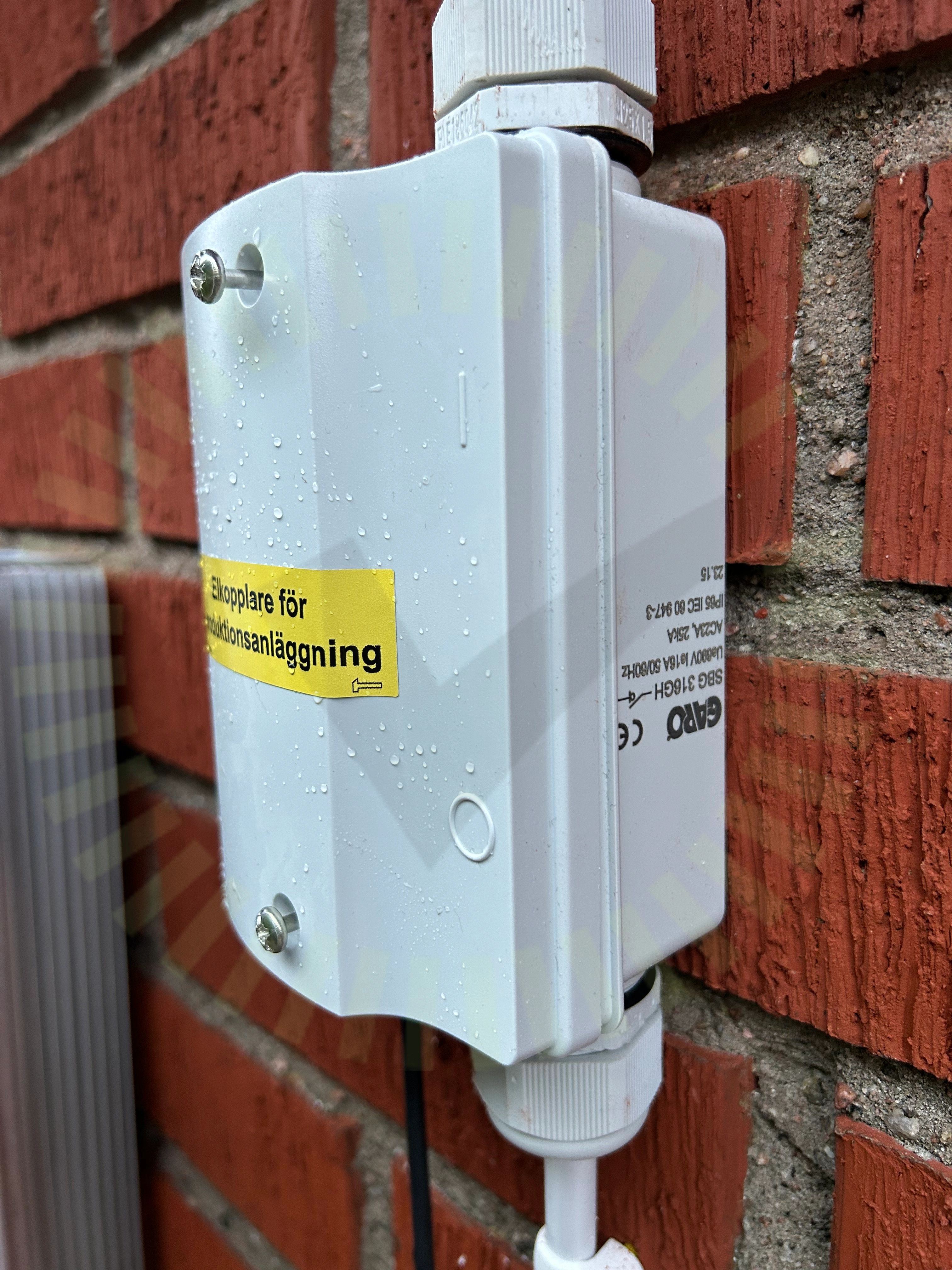

Placering Säkerhetsbrytare

4.2 Placering Säkerhetsbrytare

Inte godkänd

Brytaren är inte lämpligt monterad, brytaren sitter uppochner.

Godkända kontrollpunkter

5/7
Anslutningar i brytareEgenskaperIdentifieringInfästningSkada vid brytare

Undercentral

Anmärkningar

2/9
PEN-ledare

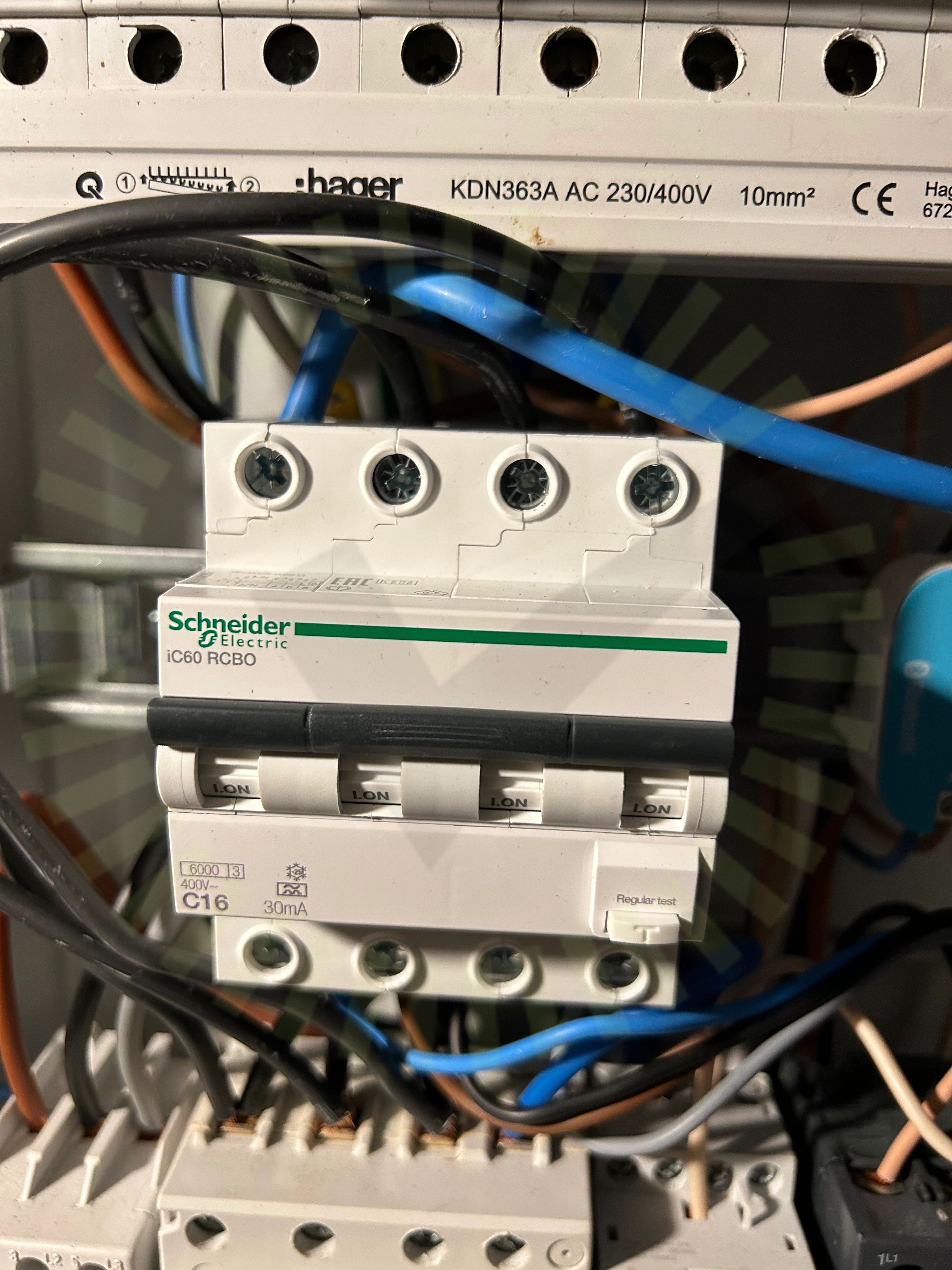

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

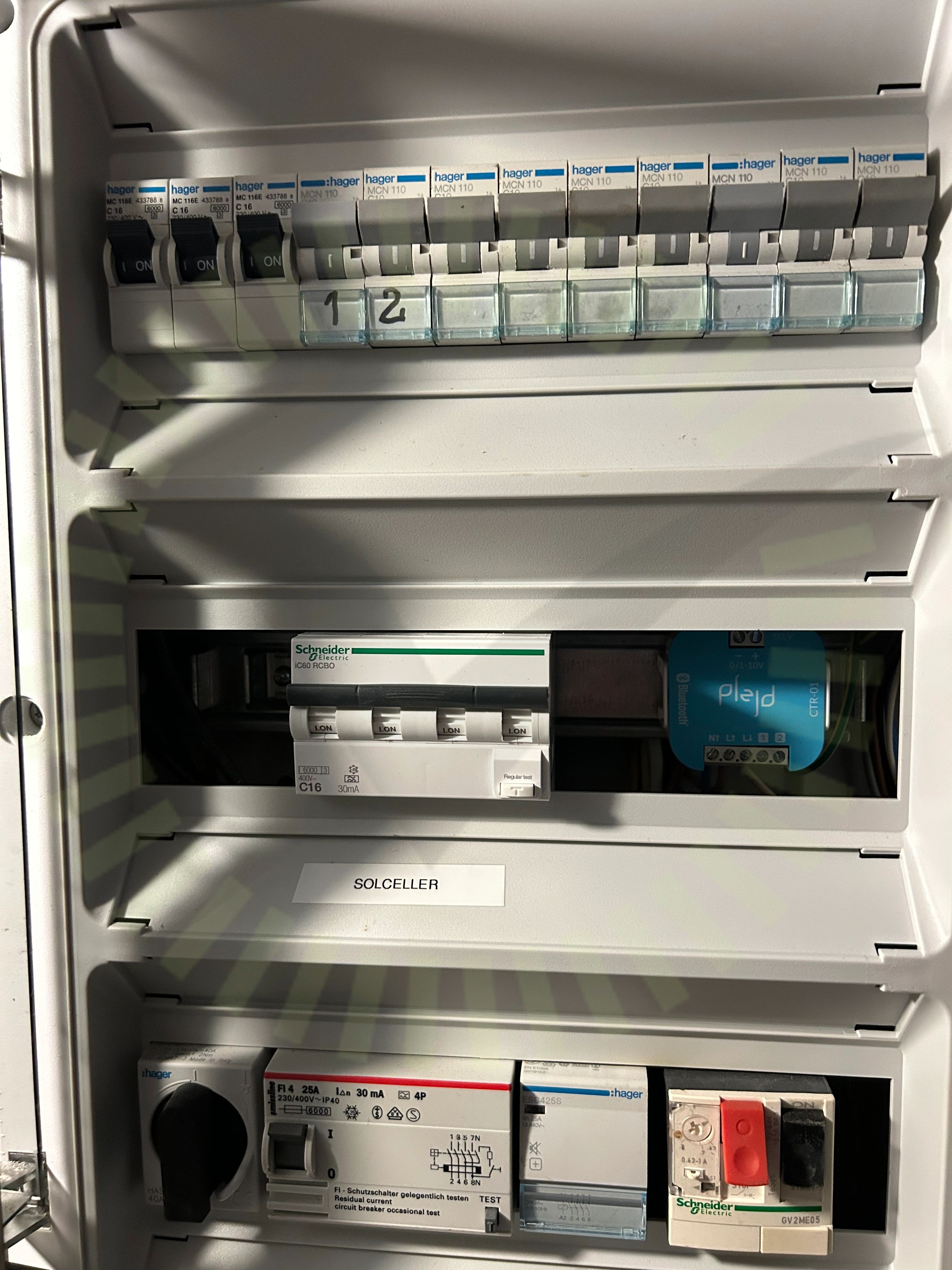

Skydd mot beröring

5.2 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

7/9
FasskenaFasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlacering

Weland Stål: Papptak

Anmärkningar

5/22

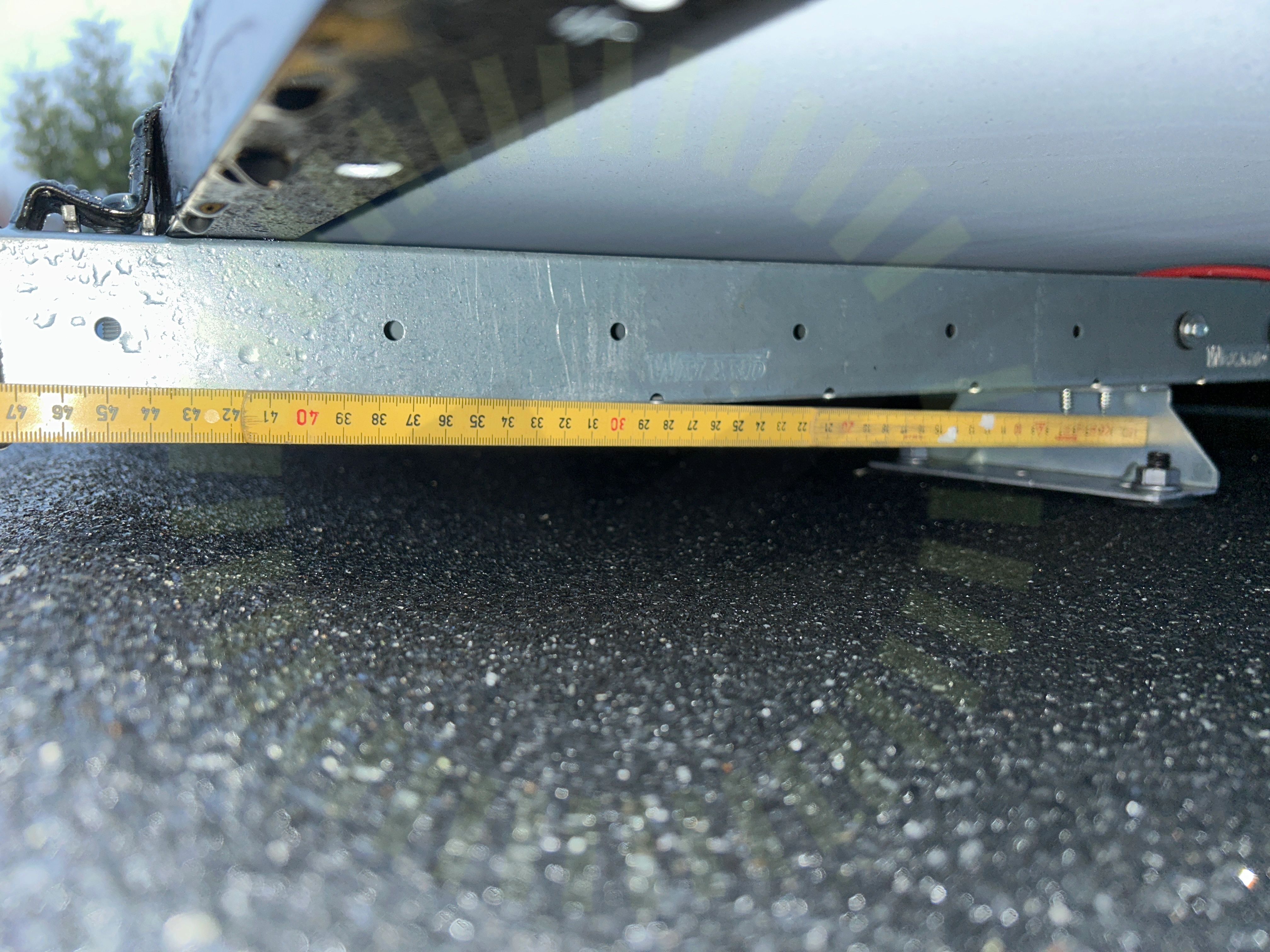

Skenornas överhäng

6.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är stort. Lastberäkning saknas för att kontrollera om det är godkänt.

6.2 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

6.3 Stödplattans placering

Inte godkänd

Stödplattor använda, lastberäkning saknas för att kontrollera om det skall finnas.

MA5103 Sid 2 (2) | Version 7 - 230914

6.4 CC infästningar

Inte godkänd

Saknas snö och vindlastberäkning vid besiktning.

MA5103 Sid 1 (2) | Version 7 - 230914

6.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/22
Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringPotentialutjämningsledareSkadorSkenornas infästningSkenskarvarVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/22
Infästning i råspont
