Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

AC EL AB

Datum

6 november 2023

Ort

Rödeby, Blekinge län
Infästning utanför takstol
DC kabel förläggning
Kabeluppfästning
89% godkända11% ej godkända

Om installationen

PanelerTrina: TSM-DE09.05 380-395W
MontagesystemK2: SingleRail: Single Hook 3S
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
AC EL AB

Installerad av AC EL AB som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3
Strängschema

Ej tillgängligt vid besiktning

1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

4/23

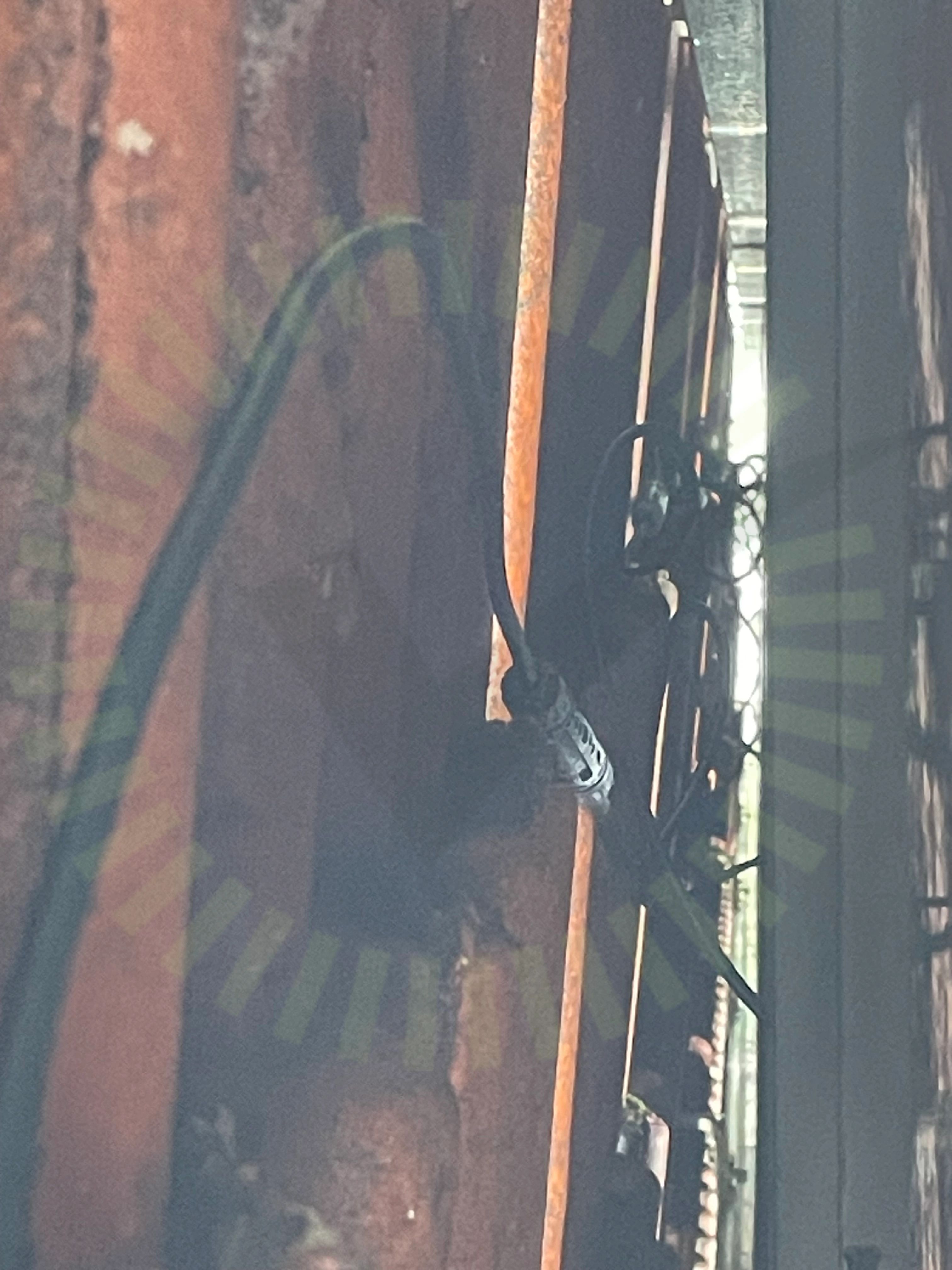

DC kabel förläggning

3.1 DC kabel förläggning

Inte godkänd

Kablage är olämpligt uppfäst.

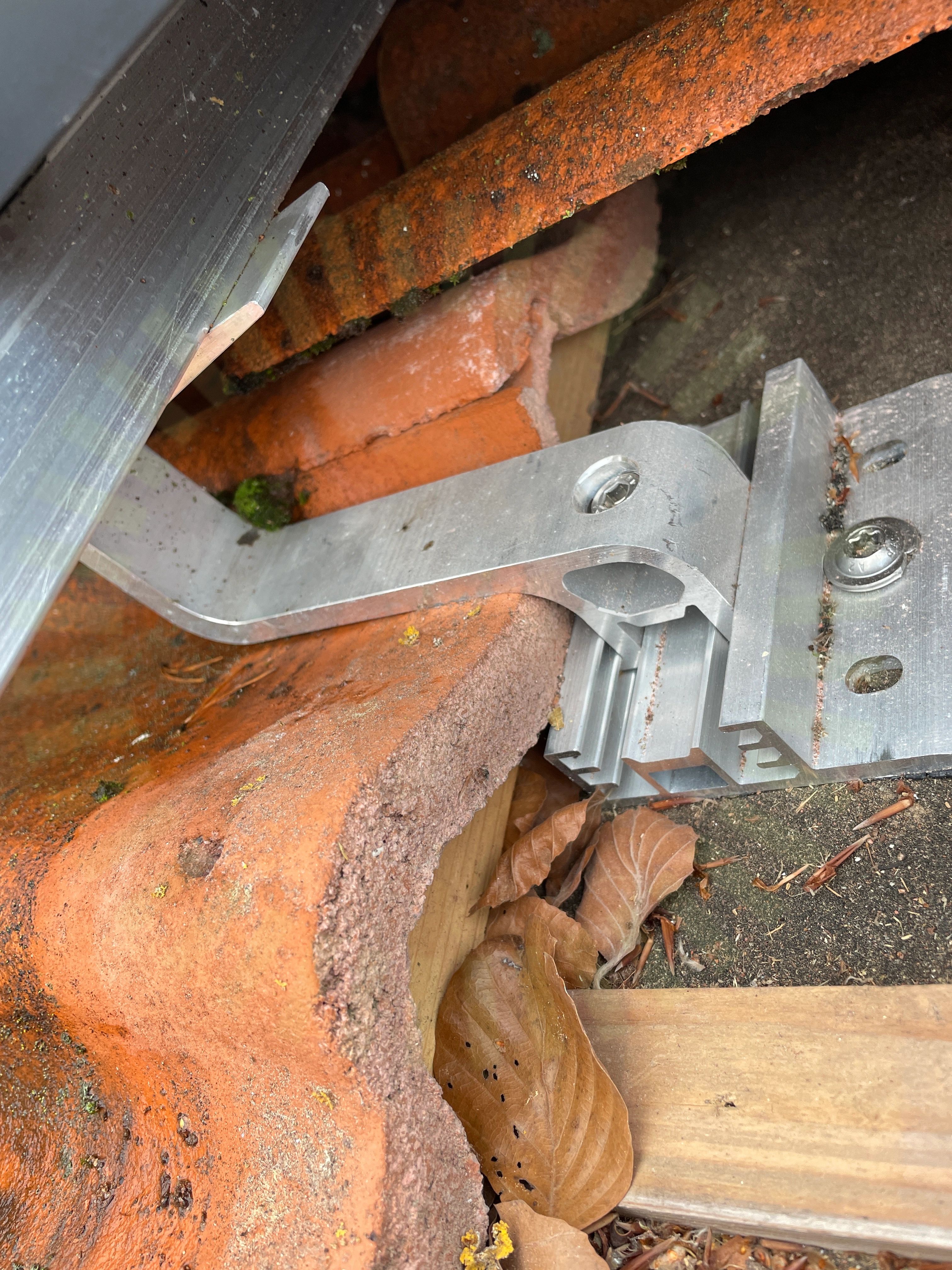

Infästning utanför takstol

3.2 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23

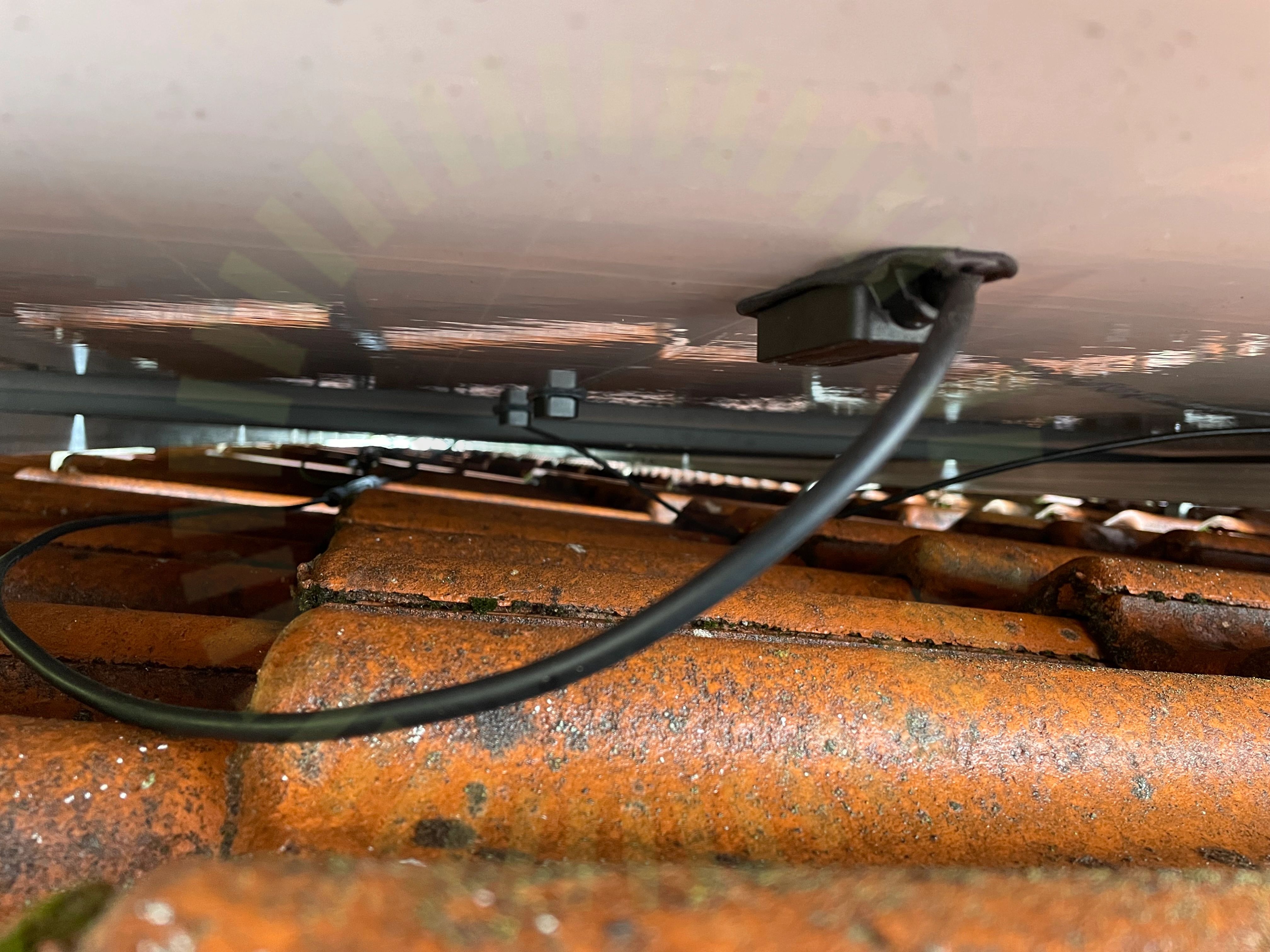

Kabeluppfästning

3.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)
Underliggande takpanna

3.4 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16

Godkända kontrollpunkter

16/23
Främmande materialFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTvådelad takkrokVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

3/23
InfästningarSkruvar korrektTakstolsinfästning

Tak 1, Trina: TSM-DE09.05 380-395W

Anmärkningar

2/14
Kontaktdon

4.1 Kontaktdon

Inte godkänd

Kontakter ligger där vatten kan ansamlas.

Stäubli MA711, sid 4/4

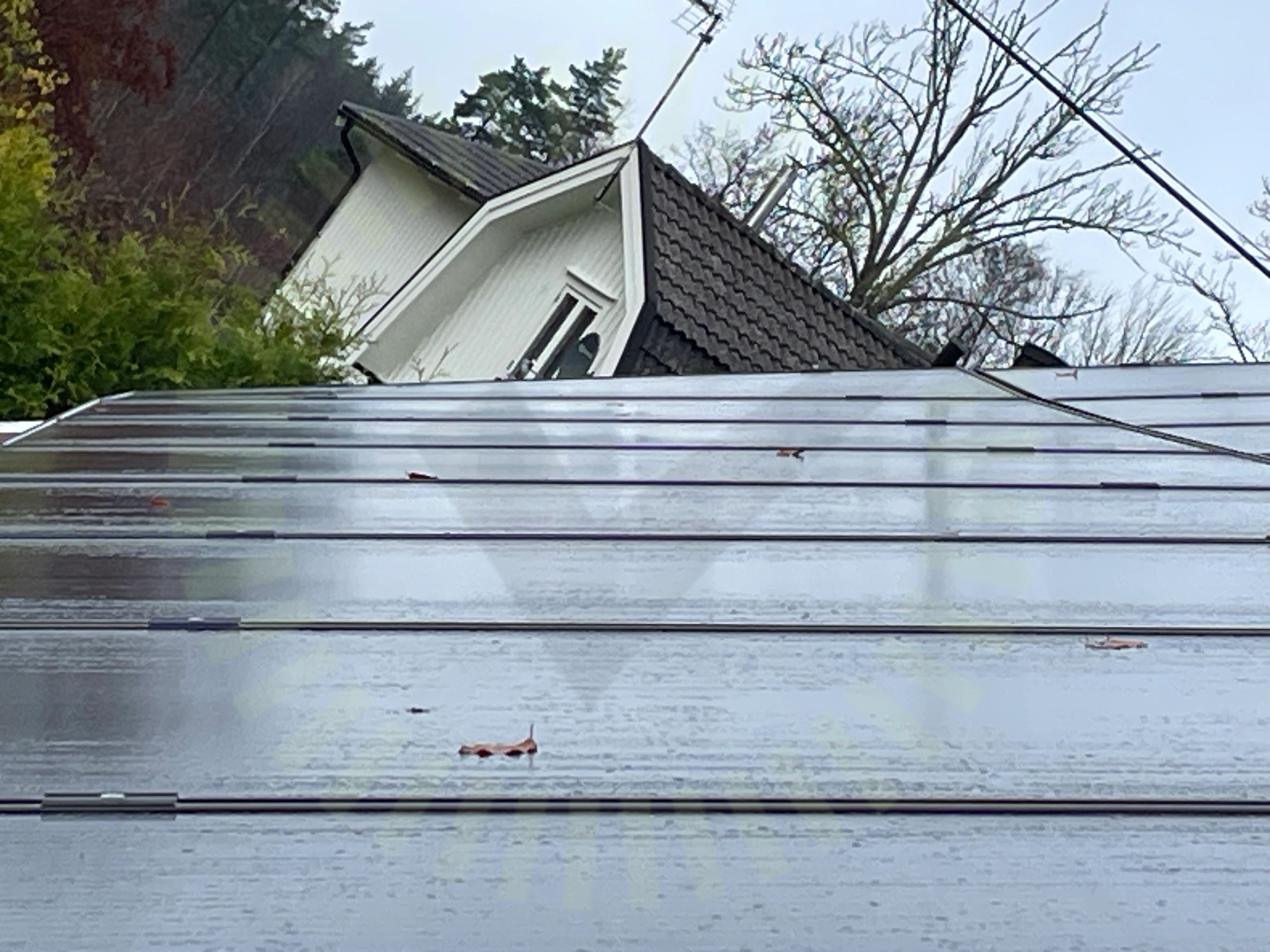

Spänningar i ram

4.2 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

Godkända kontrollpunkter

9/14
DräneringshålKlämmornas placeringKlämmornas överlappningPanelkablaget generell böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkugga

Ej tillgängligt vid besiktning

3/14
Förbindelse av kontakterFöremål mot bakstyckeSträngförläggning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/36

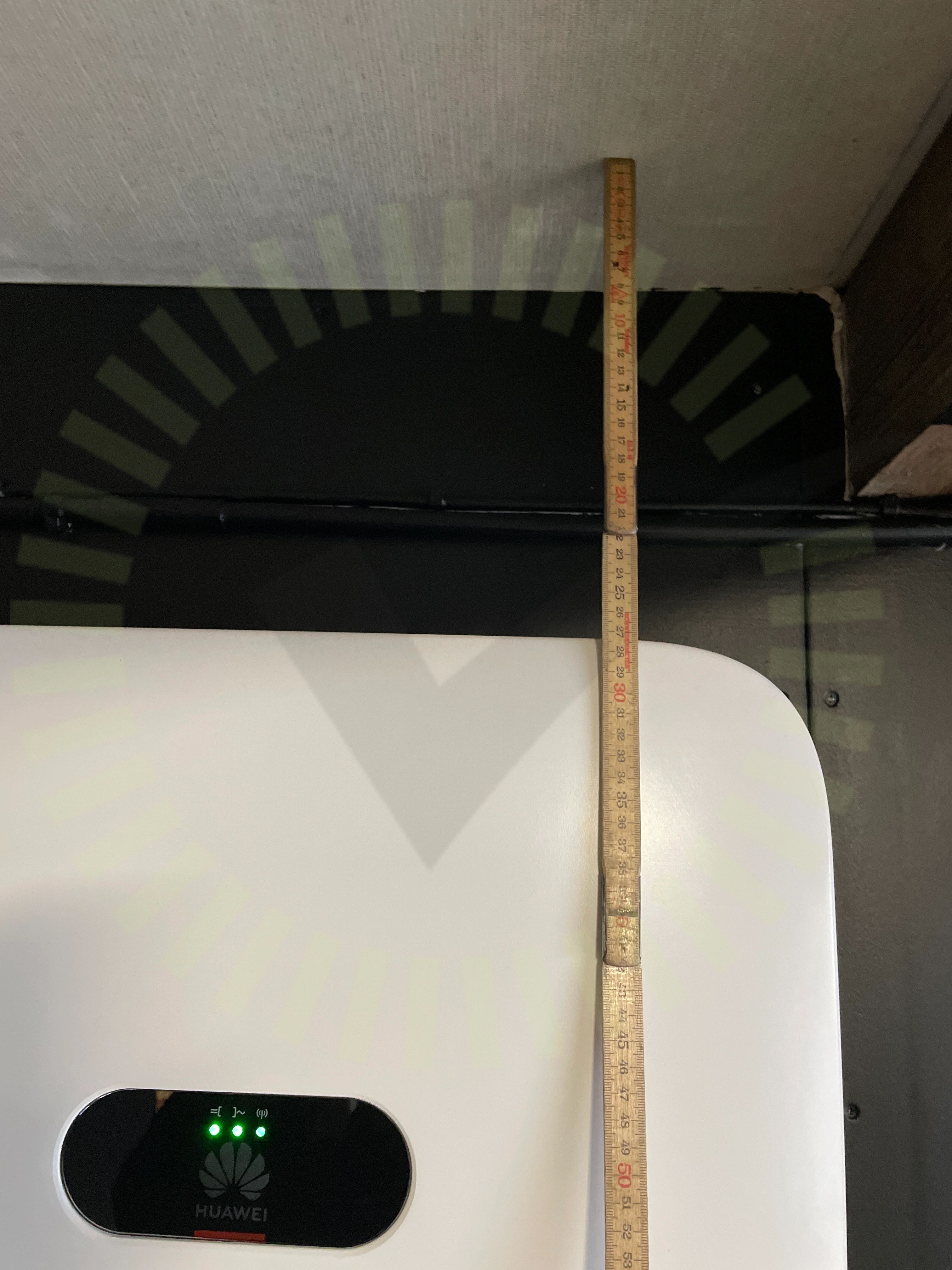

Avstånd närliggande objekt

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

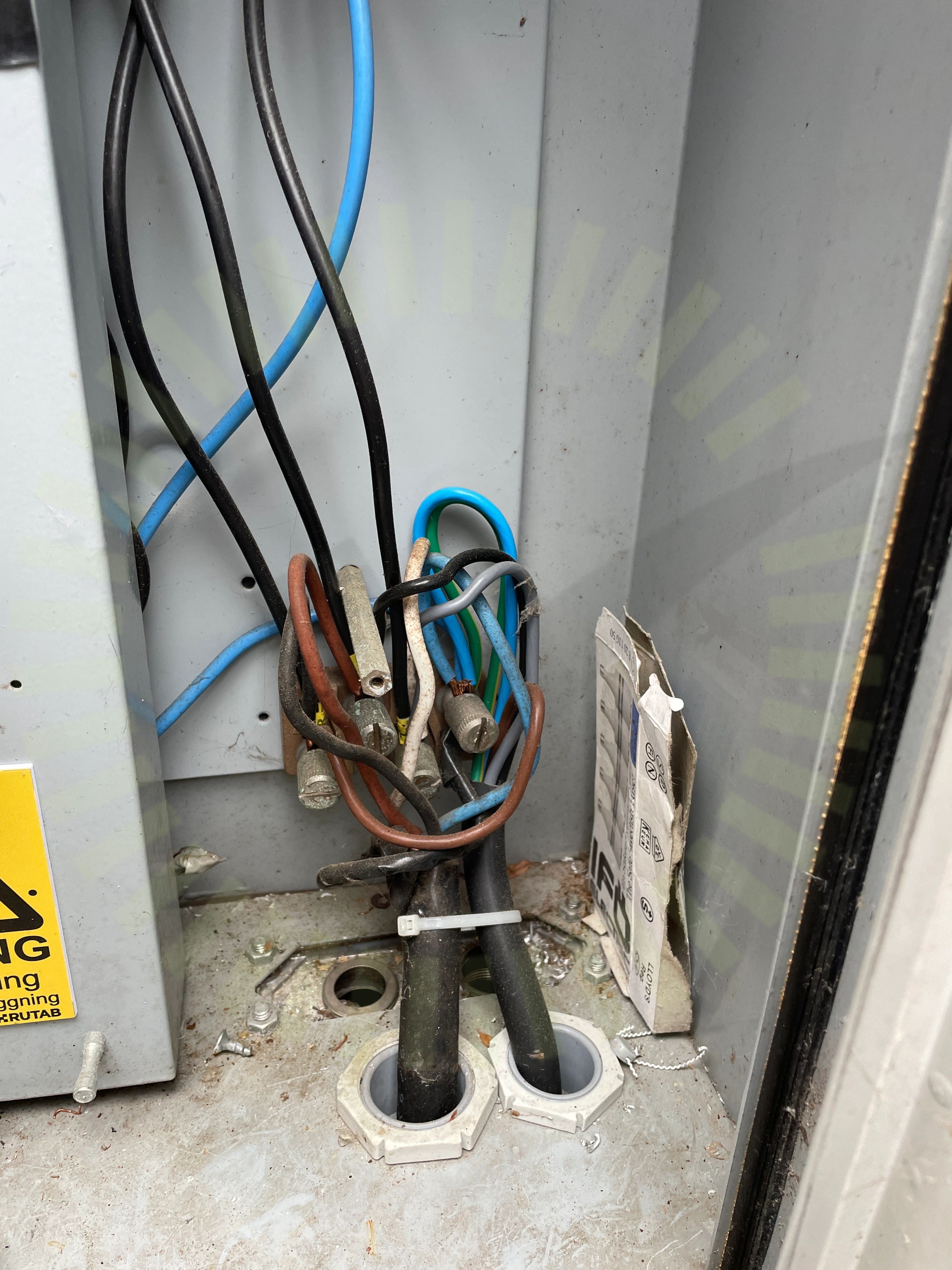

Dubbel matning

6.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

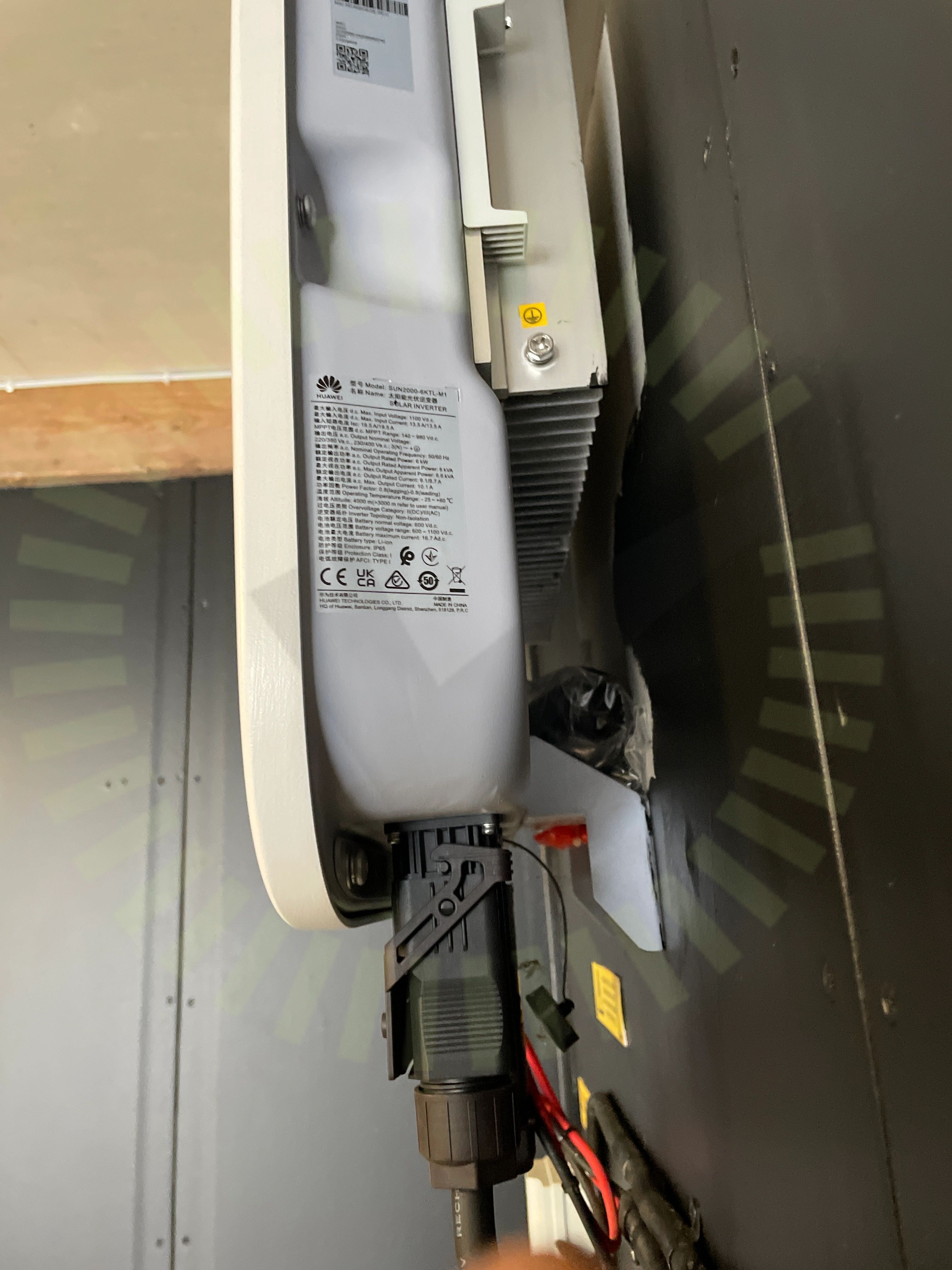

Jordning av chassi

6.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

Godkända kontrollpunkter

33/36
AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
