Besiktningsrapport

7.6

Installation genom

Sesol

Datum

11 september 2023

Ort

Granbergsdal, Örebro län

Jordning av chassi

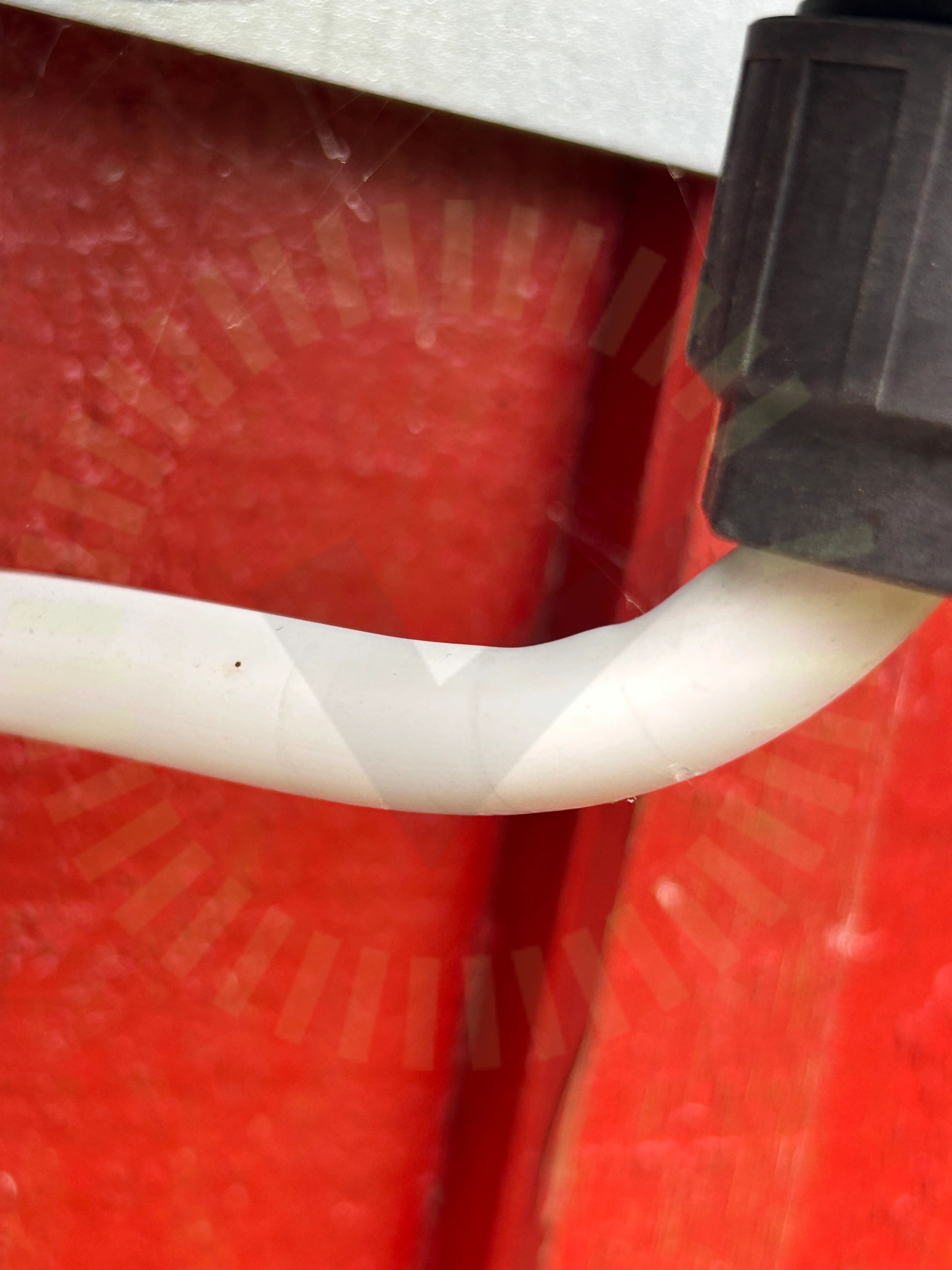

DC Kablage skydd

Stress på kontakter

+ 24

79% godkända21% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.05 405-425W

PanelerTrina: TSM-DE19

MontagesystemWeland Stål: Plåttak

MontagesystemTreeSystem

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörUndercentral

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Plåttak, Trina: TSM-DE09R.05 405-425W

Anmärkningar

1/15

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Trina Solar, Vertex Series Modules, UM-M-0002/Ver. I, Sida 19-22

Godkända kontrollpunkter

11/15

DräneringshålFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

3/15

Förbindelse av kontakterKontaktdonStress på kontakter

Plåttak, Weland Stål: Plåttak

Anmärkningar

3/17

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

3.2 Skador

Inte godkänd

Skador noterade på taket runt installationen.

3.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/17

Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningInfästning skenaKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkenskarvarVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Tak 2, TreeSystem

Anmärkningar

10/18

4.1 Avstånd mellan mark och panel

Rekommendation

Tillverkaren rekommenderar ett avstånd på 51 cm från mark till panelen.

4.2 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Högsta uppmätta mått är 2,4 m.

Snö- och vindlastberäkning

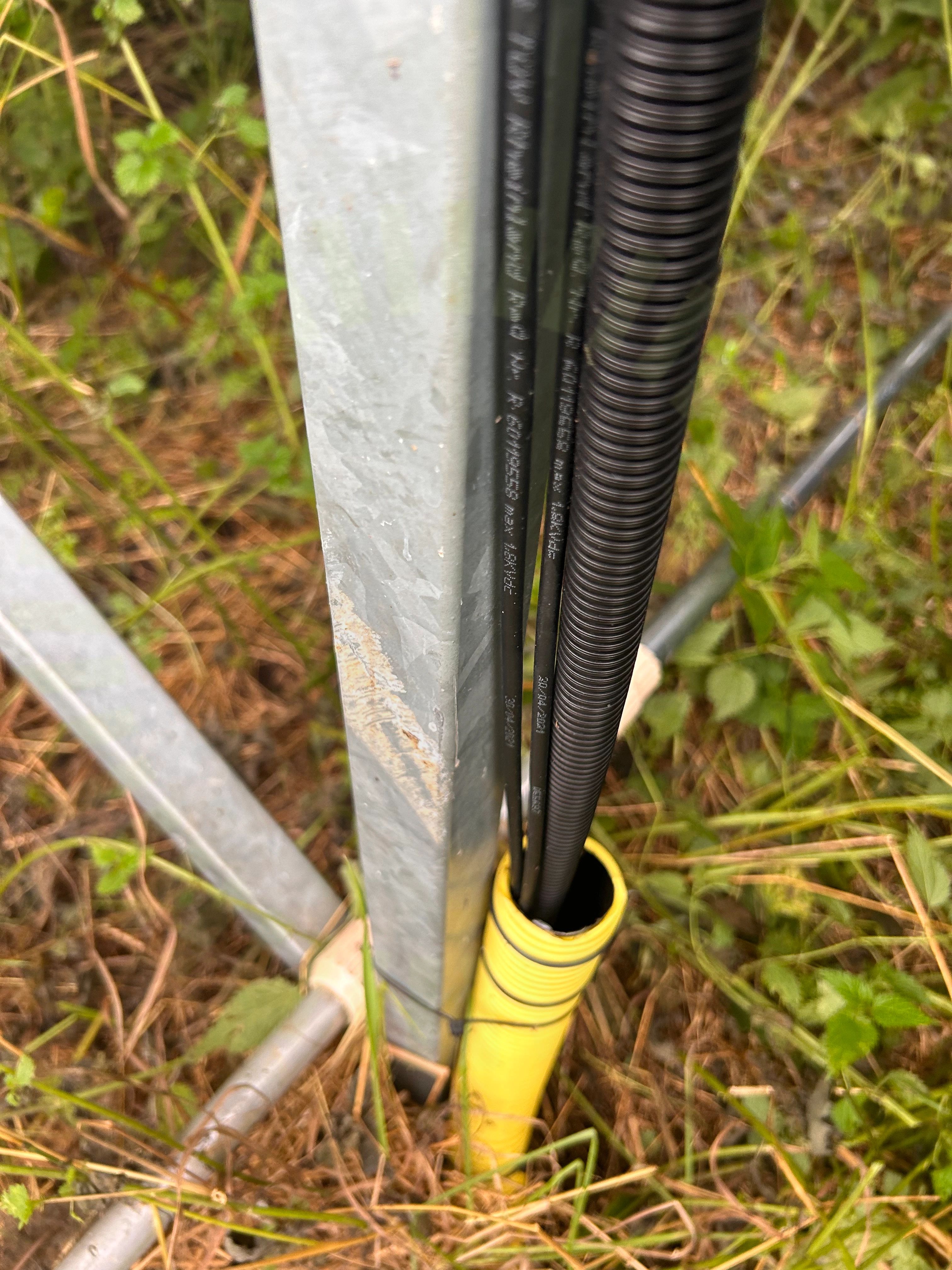

4.3 DC kabel förläggning

Inte godkänd

Kablage är inte skyddat.

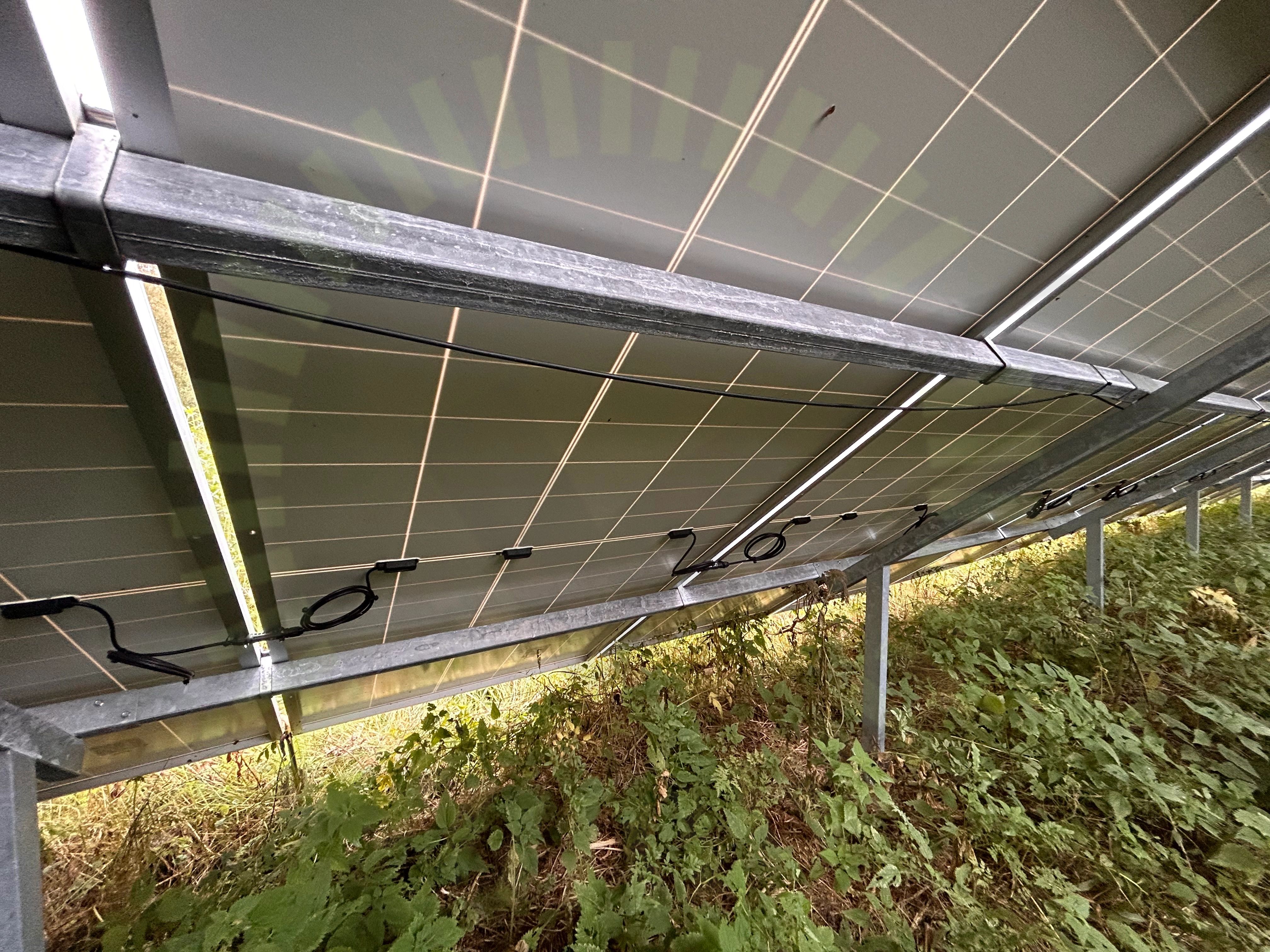

4.4 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.

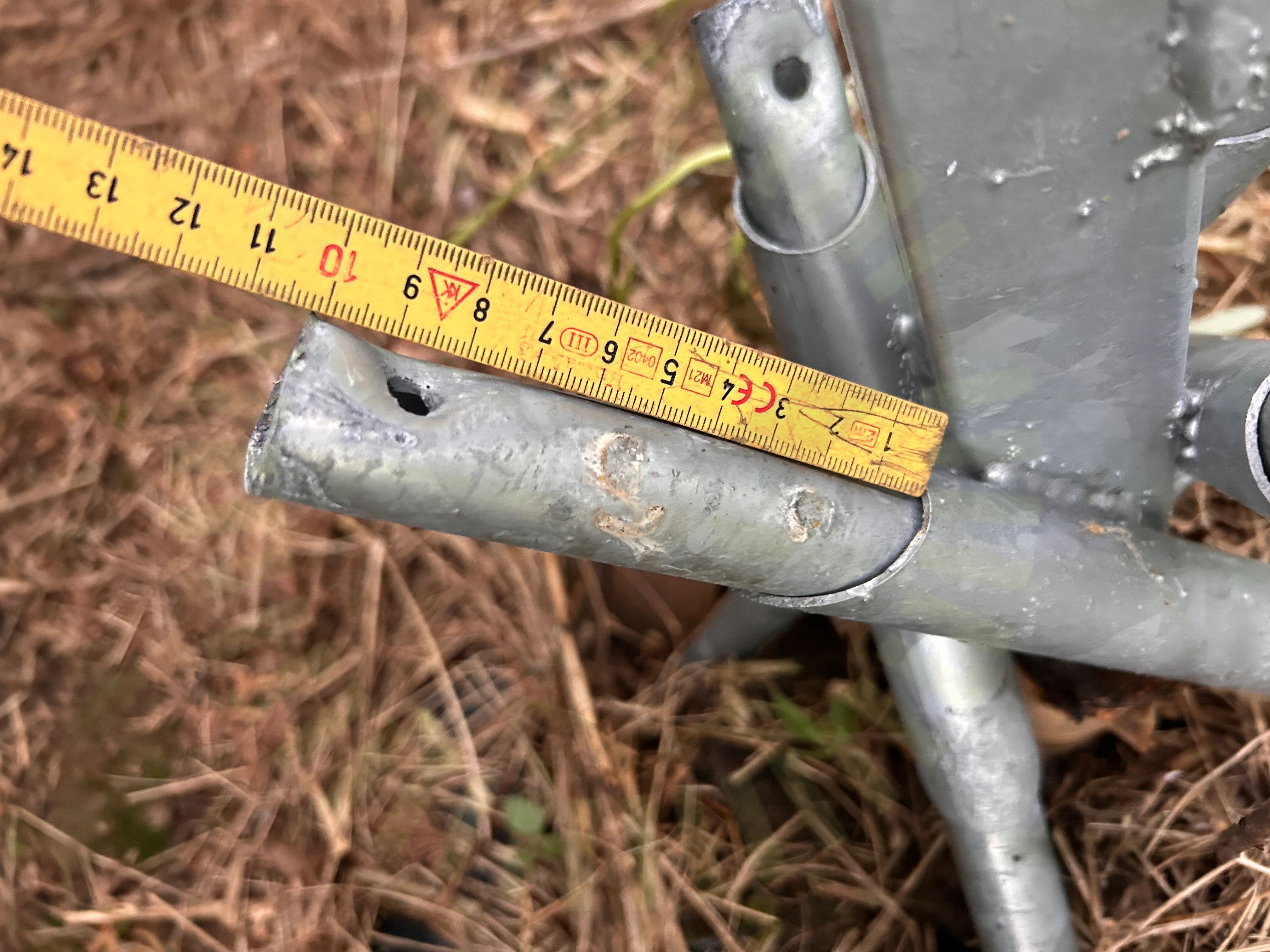

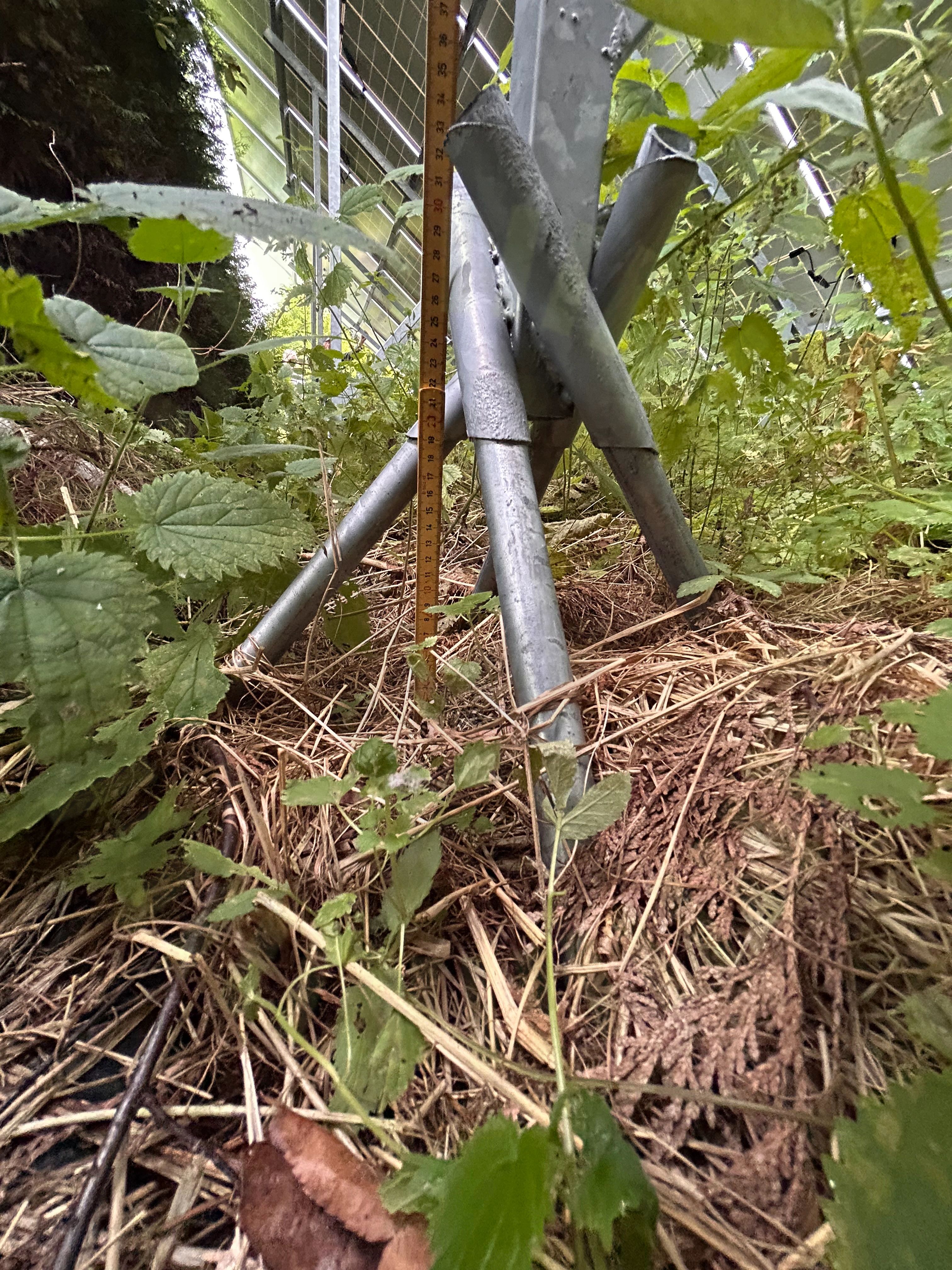

4.5 Markinfästning

Inte godkänd

Montagesystemets fot rör inte marken.

Tillverkarens anvisningar

4.6 Markinfästning

Inte godkänd

Markspjut är inte korrekt installerat. Det ska slås ner helt i fästet.

Tillverkarens anvisningar

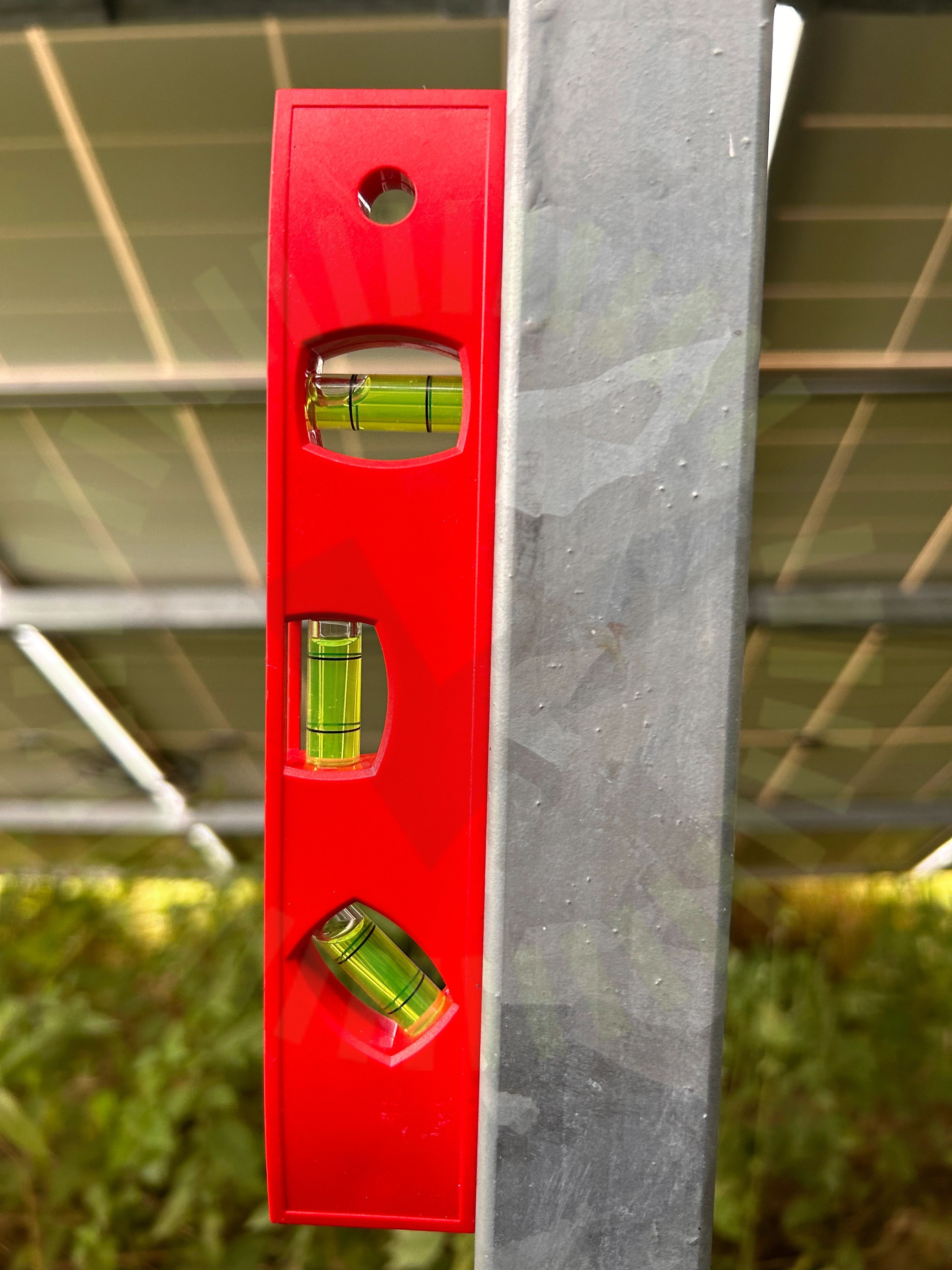

4.7 Markinfästning

Inte godkänd

Markställningen lutar. Kund uppger att den har rört sig mycket sedan installationen.

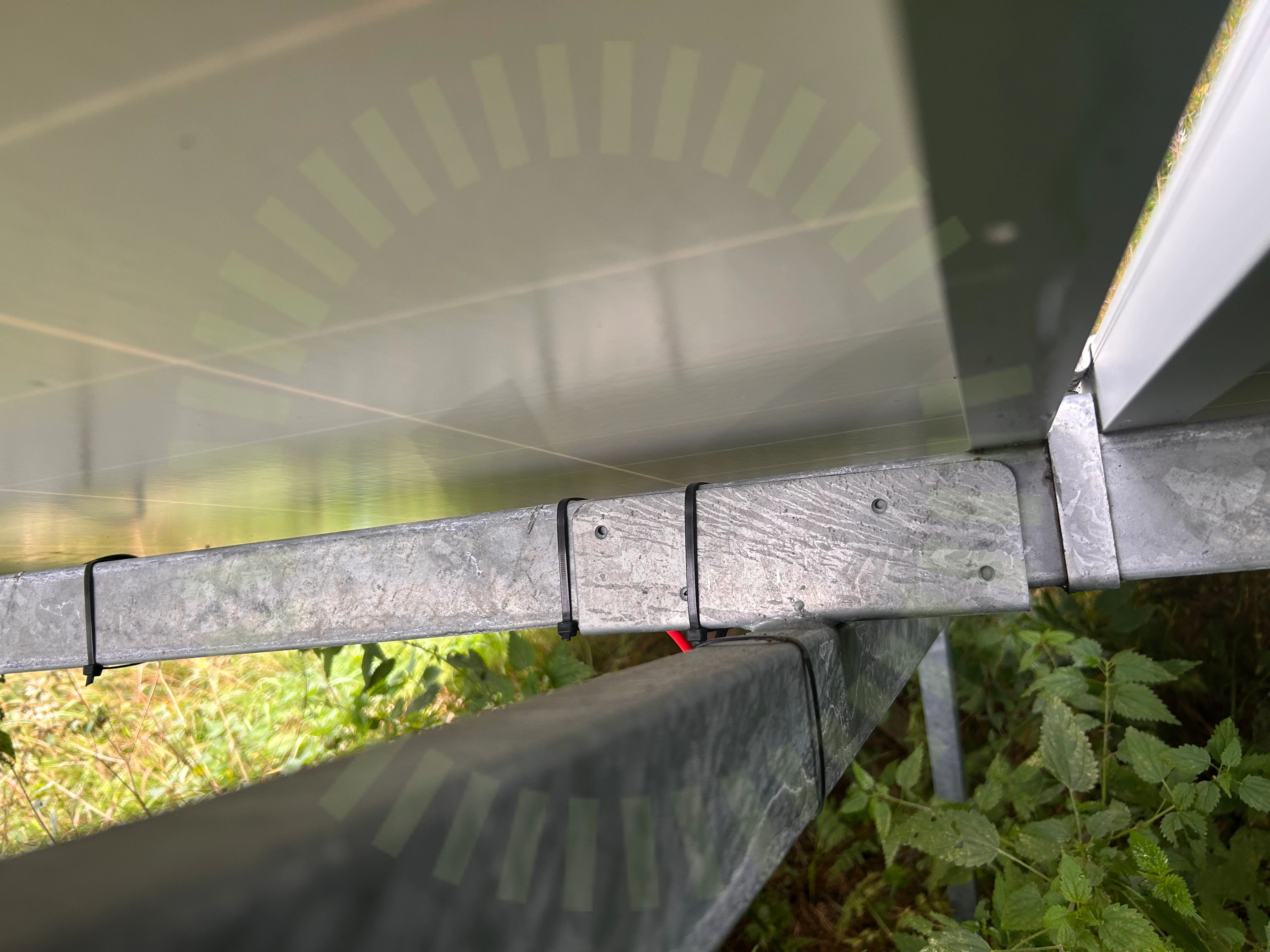

4.8 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

Tillverkarens anvisningar

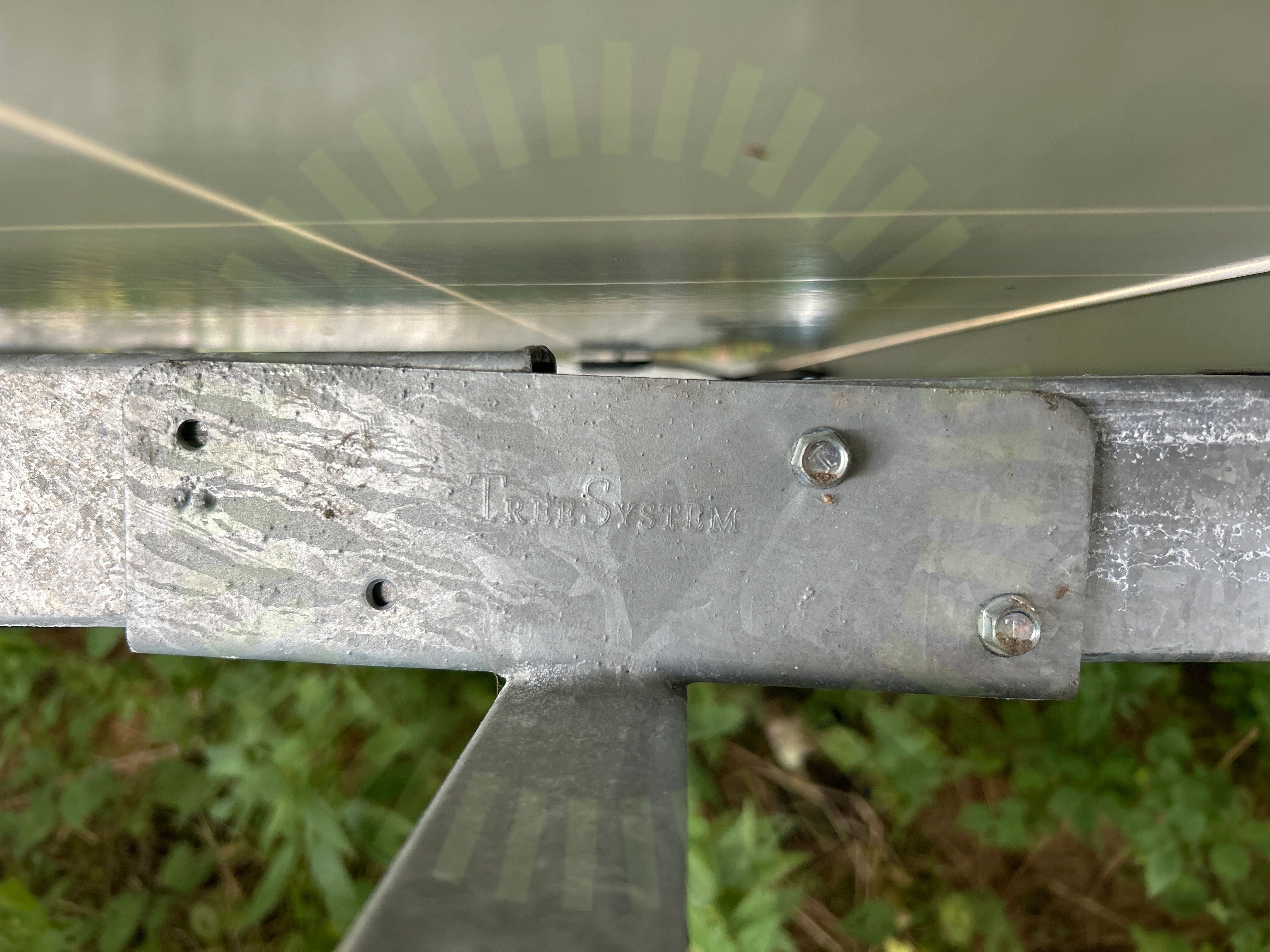

4.9 Skenornas skarv

Inte godkänd

Felaktigt antal skruvar har använts vid skenskarv.

Tillverkarens anvisningar

4.10 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

8/18

Främmande materialFöremål mellan skena och panelramInfästning: SkruvarMittklämmorSkadorSkenornas överhängVäderbeständigt materialÄndklämmor

Tak 2, Trina: TSM-DE19

Anmärkningar

5/14

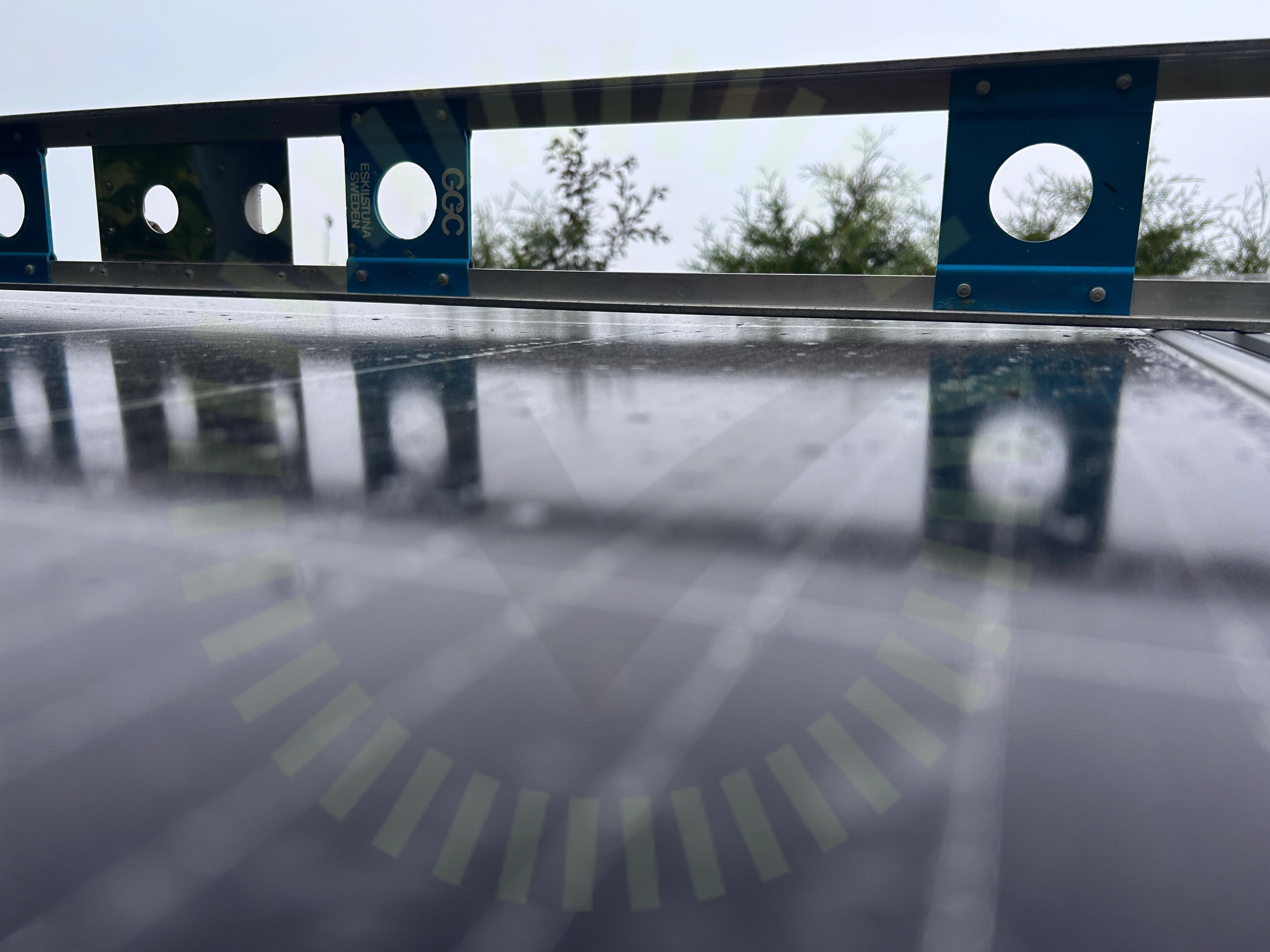

5.1 Modulyta

Kundkommentar

Glaset ansträngt. Lastberäkning saknas.

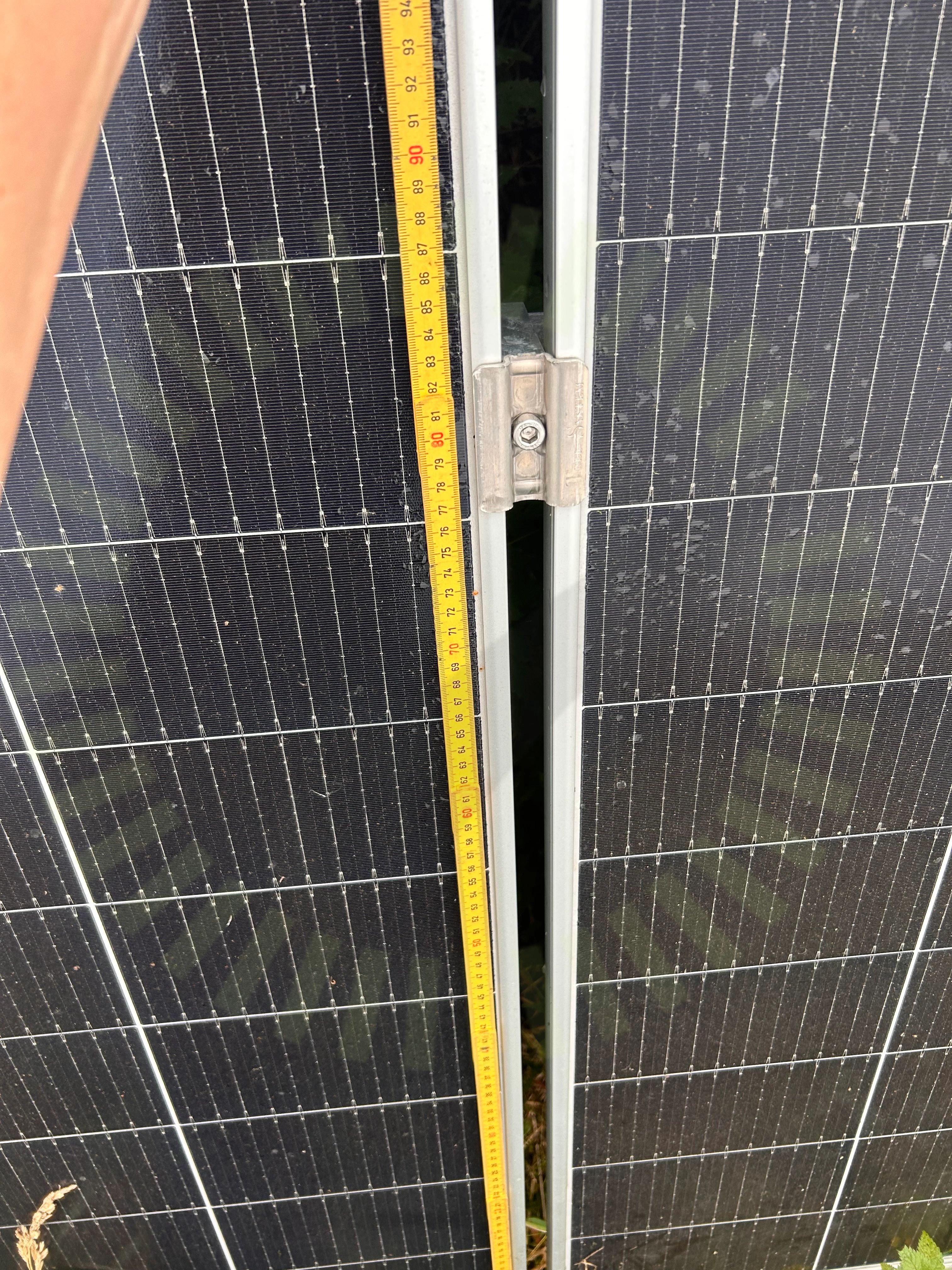

5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Trina Solar, Vertex Series Modules, UM-M-0002/Ver. I, Sida 18

5.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

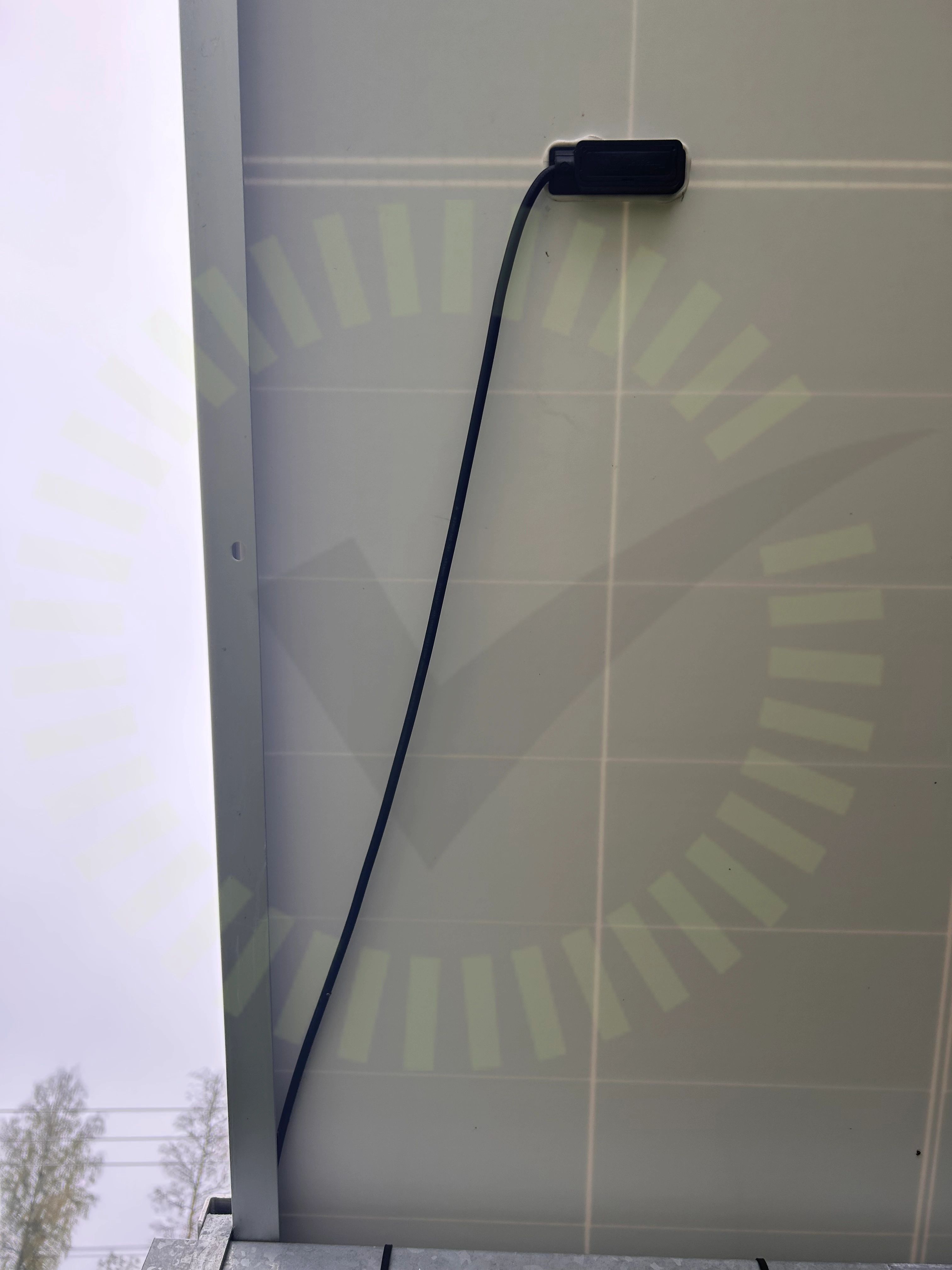

5.4 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

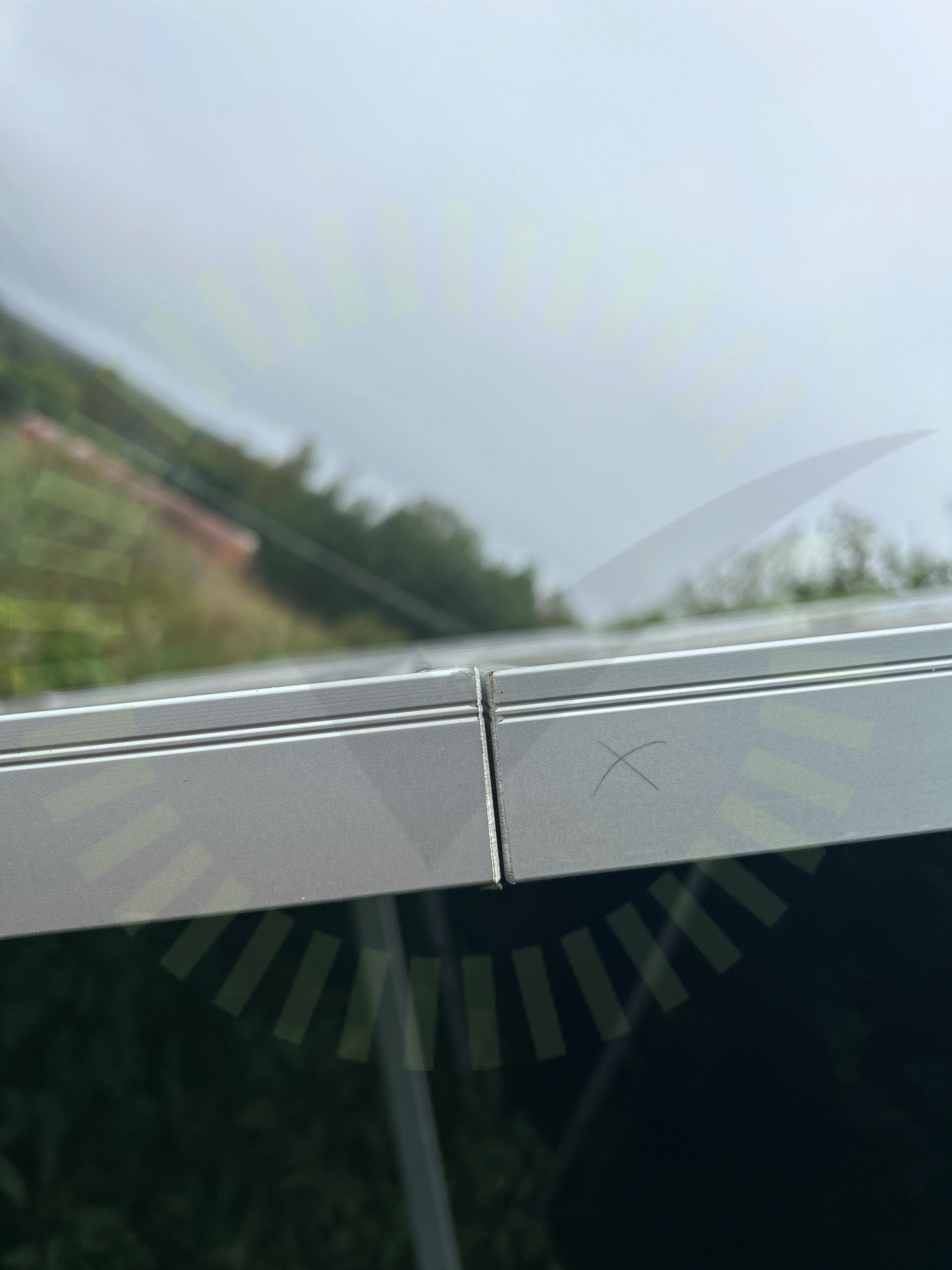

5.5 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Trina Solar, Vertex Series Modules, UM-M-0002/Ver. I, Sida 14

Godkända kontrollpunkter

9/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePunktbelastningSkador på panelSkuggaStress på kontakter

Undercentral

Anmärkningar

2/15

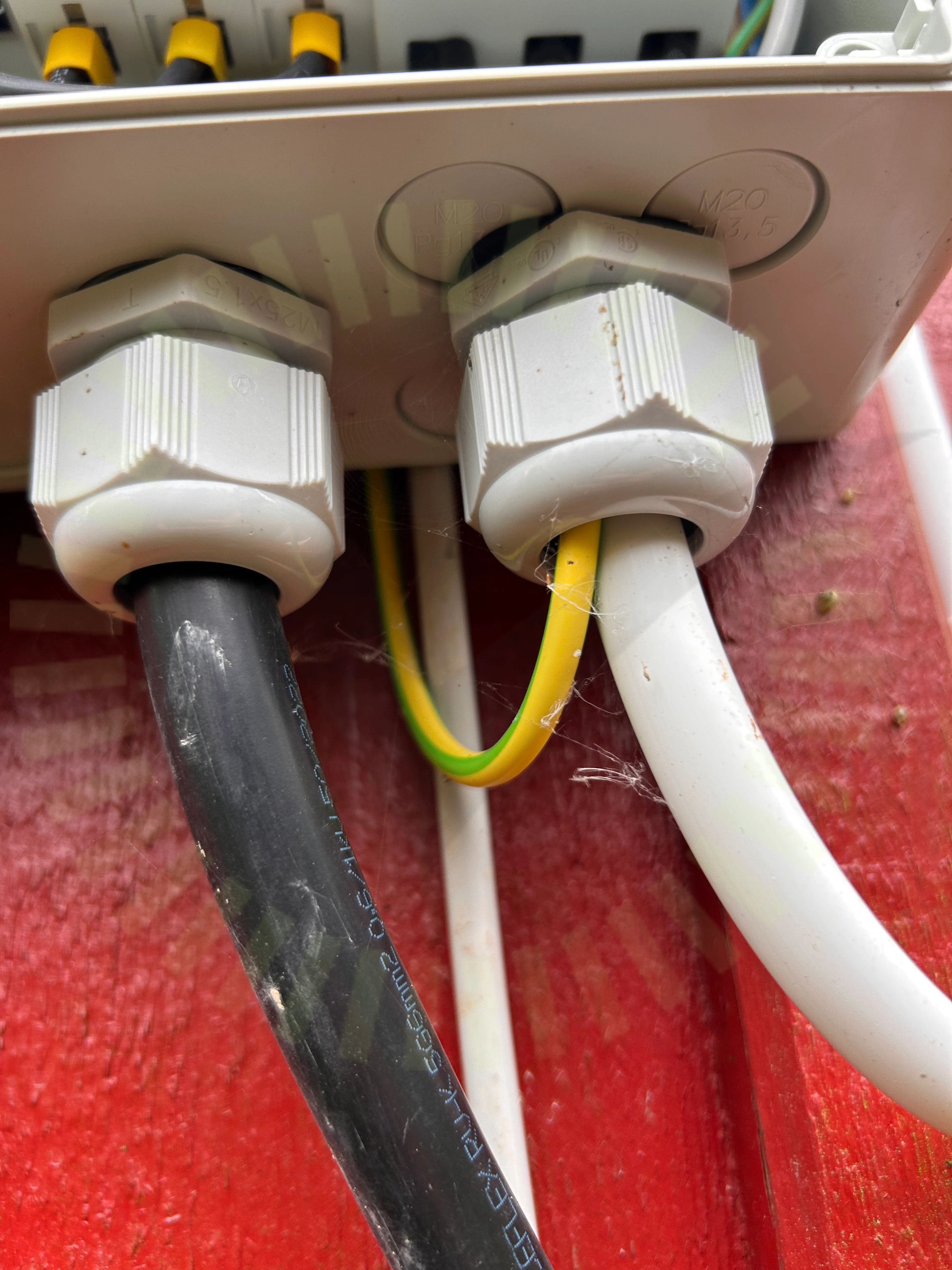

6.1 Förskruvningar

Inte godkänd

Två kablar i förskruvning avsedd för en kabel.

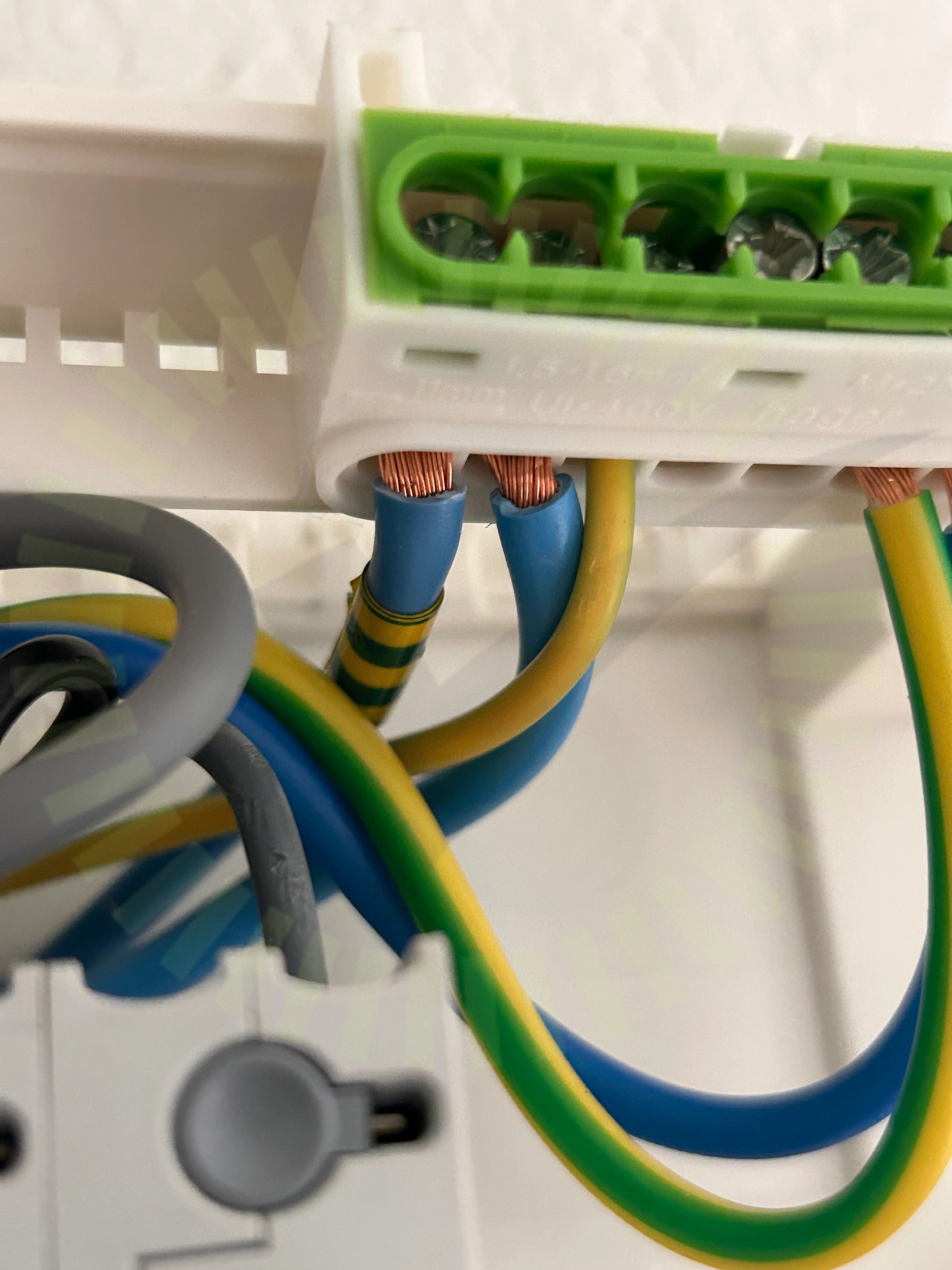

6.2 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

13/15

BöjradieBöjradieFemledarsystemFemledarsystemFörskruvningarInfästningInfästningIP-KlassningIP-KlassningPlaceringPlaceringSkydd mot beröringSkydd mot beröring

Varselmärkning

Anmärkningar

3/10

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

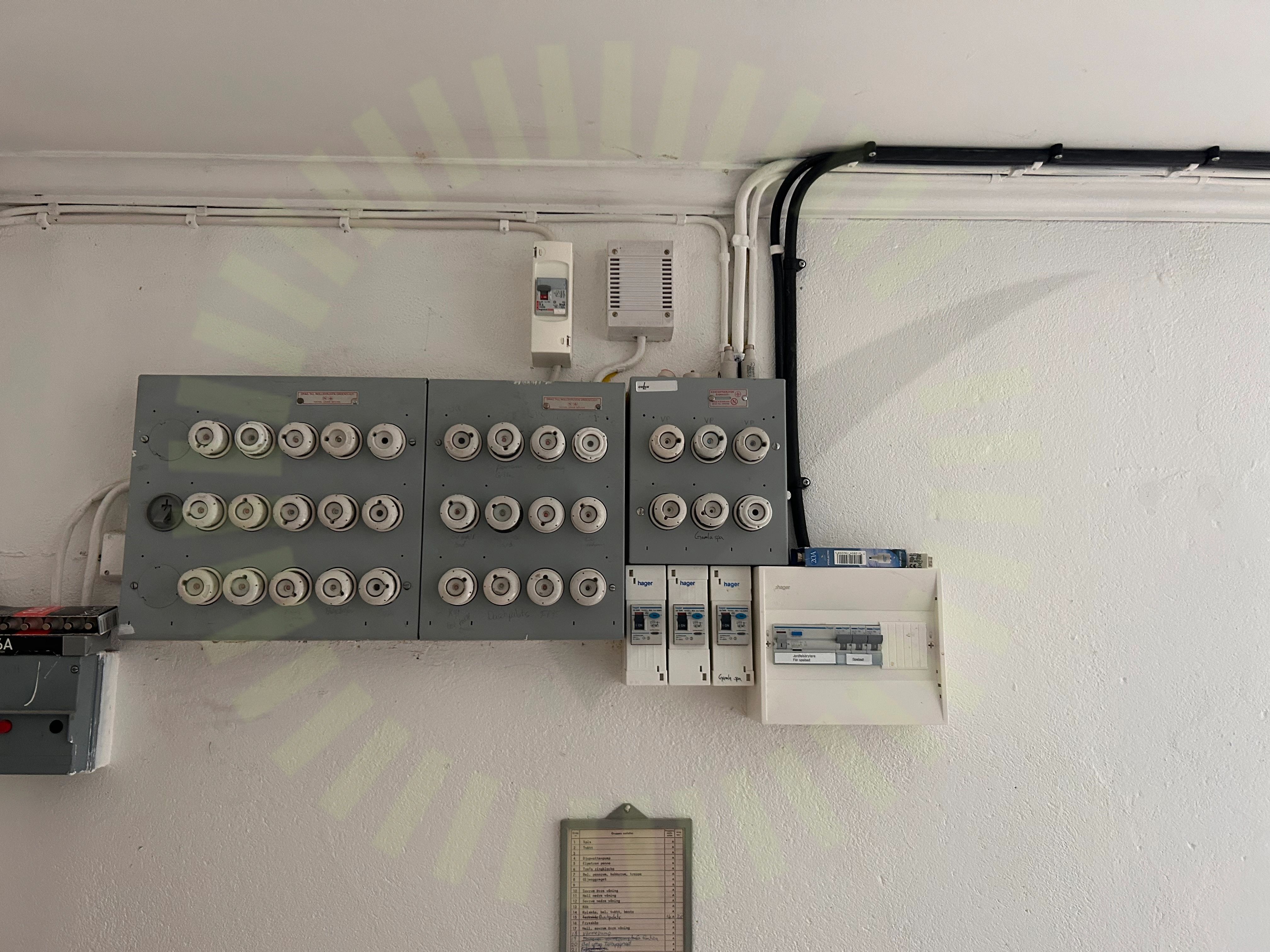

7.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

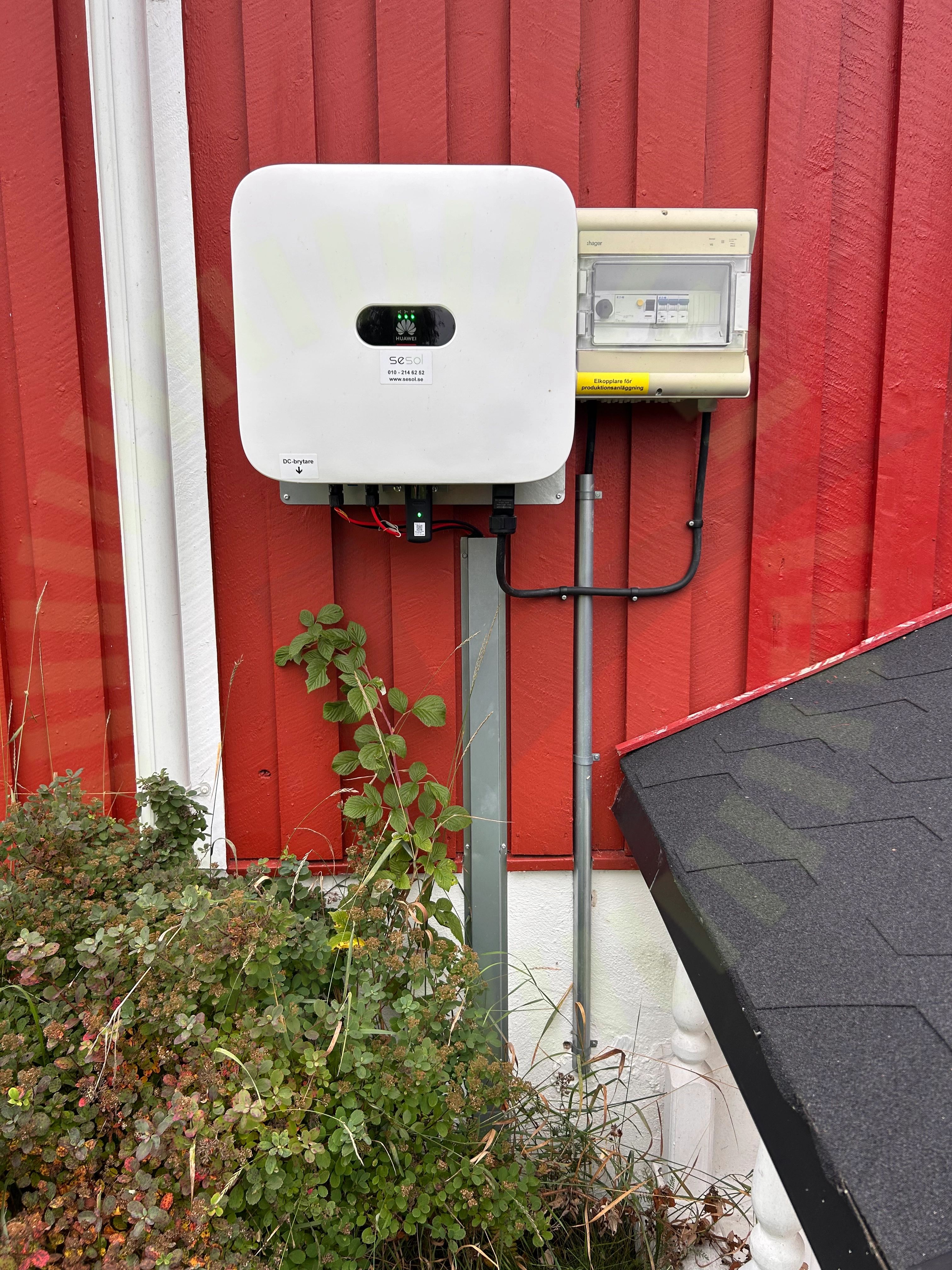

7.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

7/10

Informering av solcellerMissvisande varselmärkningMissvisande varselmärkningTillförlitligt fästTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

8/55

8.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

8.2 Huvudsäkring

Inte godkänd

Huvudsäkringen tål inte anläggningarnas sammanlagda effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.

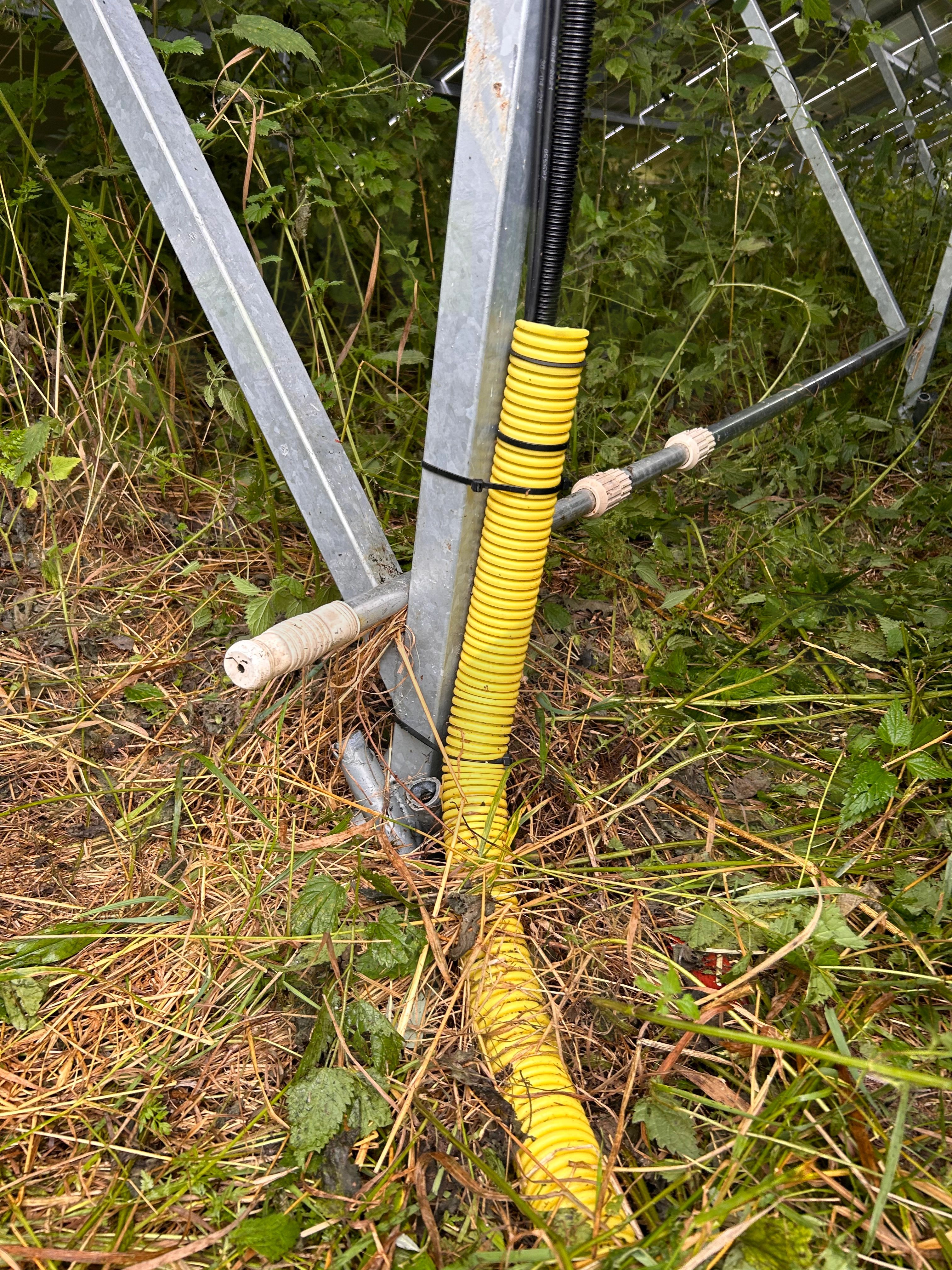

8.3 DC Kablage skydd

Inte godkänd

Kablaget är förlagt utan hänsyn till den yttre påverkan. Inget kabelskydd trots att det är en markanläggning. Gul slang ska förläggas under mark då den inte är väderbeständig.

8.4 Skadat kablage

Inte godkänd

Mantel på kablage är skadat pga vass kant.

8.5 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

8.6 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

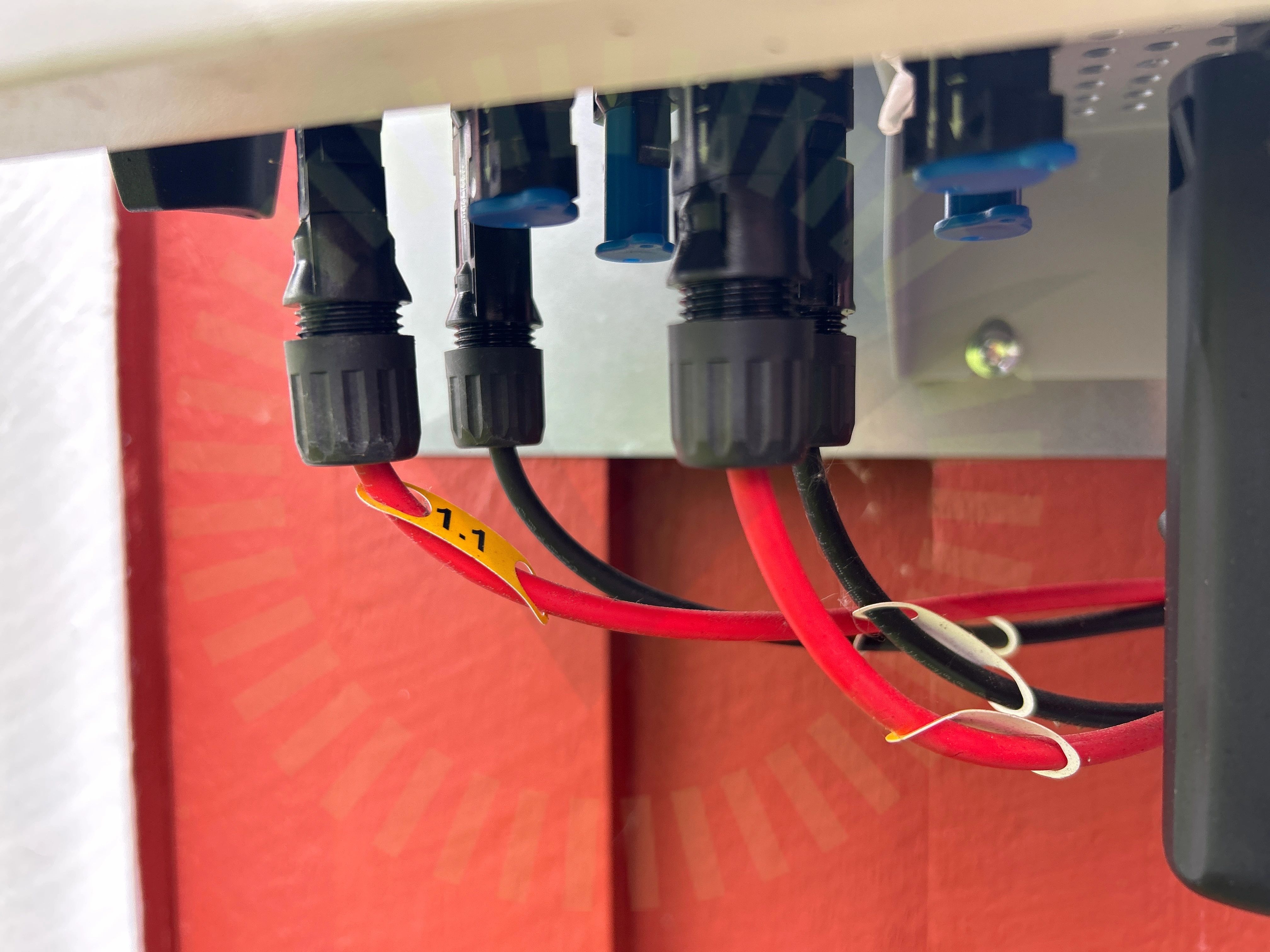

8.7 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

8.8 Säkringsdimension

Inte godkänd

Växelriktarens säkring ligger på gränsen för installerad effekt. Under vissa förhållanden kan effekten överstiga säkringen. Underlag för effektbegränsning saknas.

Godkända kontrollpunkter

46/55

AC anslutning växelriktareAC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av ledareAvstånd närliggande objektAvstånd närliggande objektAvstånd till havAvstånd till havetBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skyddDC KontakterDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDubbel matningDubbel matningFastsäkring av produktFörskruvningGenomföringarGenomföringarInfästningJordfelsbrytareJordfelsbrytareJordning av chassiKabeldimensioneringKabeldimensioneringLikspänningskomponenterLikspänningskomponenterPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionVentilationVentilationVäderbeständigt materialVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/55

Strängdesign
