Besiktningsrapport

8.8

Installation genom

Skandica Solar

Datum

11 augusti 2023

Ort

Olofstorp, Västra Götalands län

Jordning av chassi

AC Kablage förläggning

Uppskalad ledare

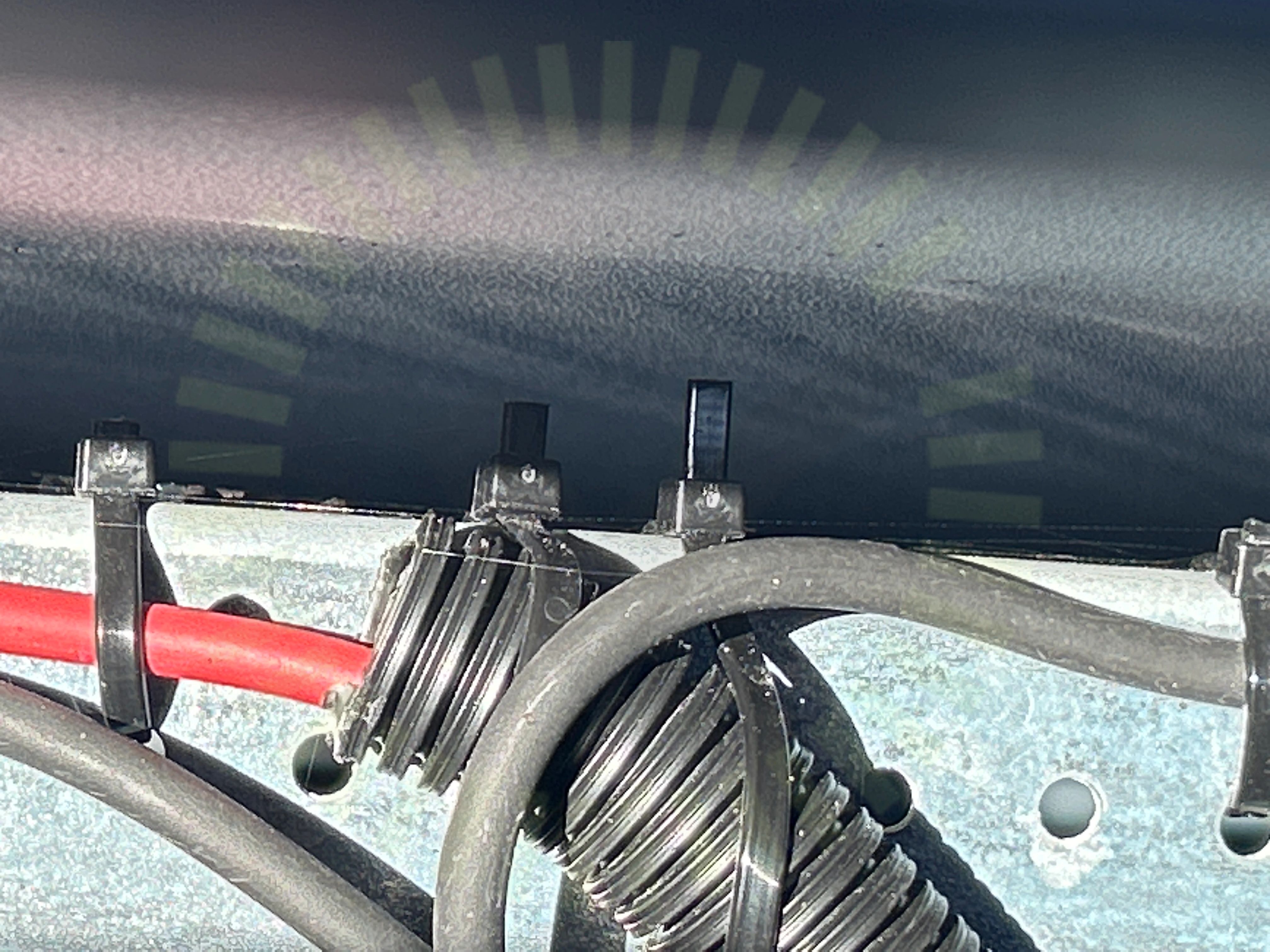

+ 4

89% godkända11% ej godkända

Om installationen

PanelerRisen: RSM40-8

MontagesystemNordmount Panntak

VäxelriktareSunGrow: SG5-12RT

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

1/1

Missvisande varselmärkning

Nordmount Panntak

Anmärkningar

3/28

2.1 Skenors avstånd till varandra

Inte godkänd

Lastberäkning att kontrollera mot saknas.

2.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.3 Takkrokarnas CC

Inte godkänd

Lastberäkning att kontrollera mot saknas.

Nordmount konfigurator

Godkända kontrollpunkter

24/28

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmans åtdragningsmomentLäktinfästningMittklämmorPanelramens höjdPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSäkerhetsavståndTakets lutningTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/28

Takgenomföring

Risen: RSM40-8

Anmärkningar

1/17

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

Godkända kontrollpunkter

15/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

SunGrow: SG5-12RT

Anmärkningar

7/44

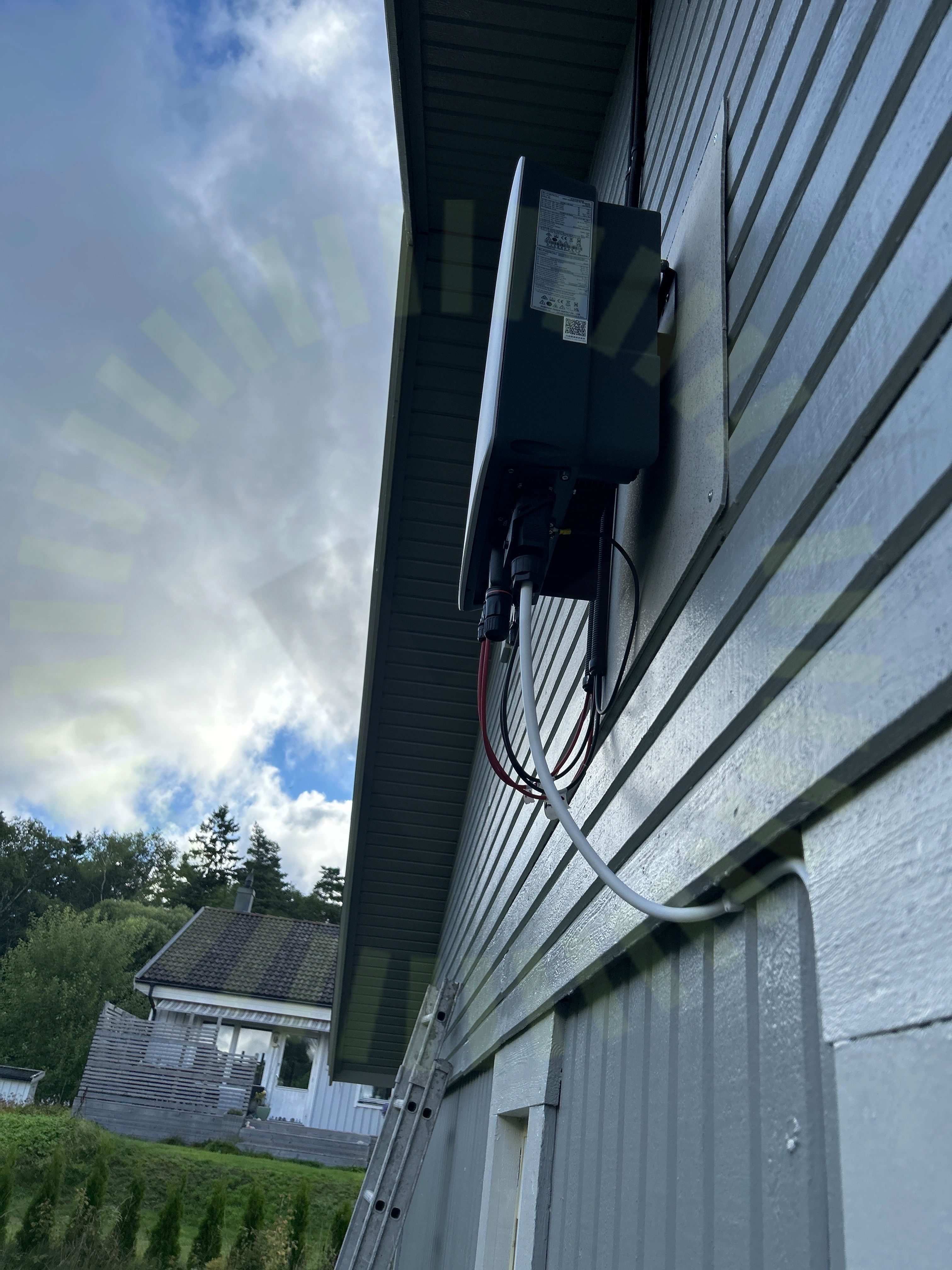

4.1 AC Kablage förläggning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

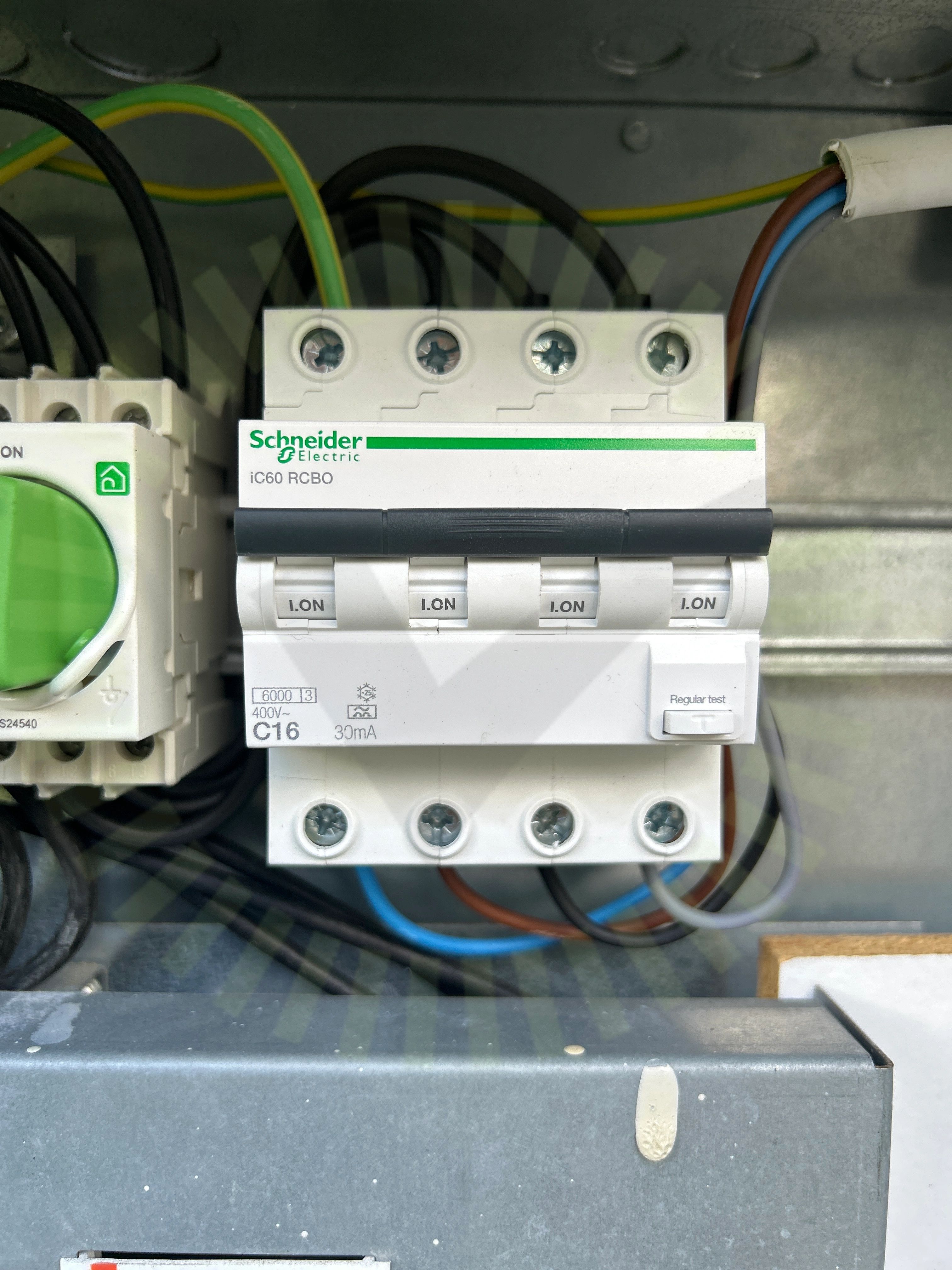

4.2 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

4.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

4.4 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

4.5 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

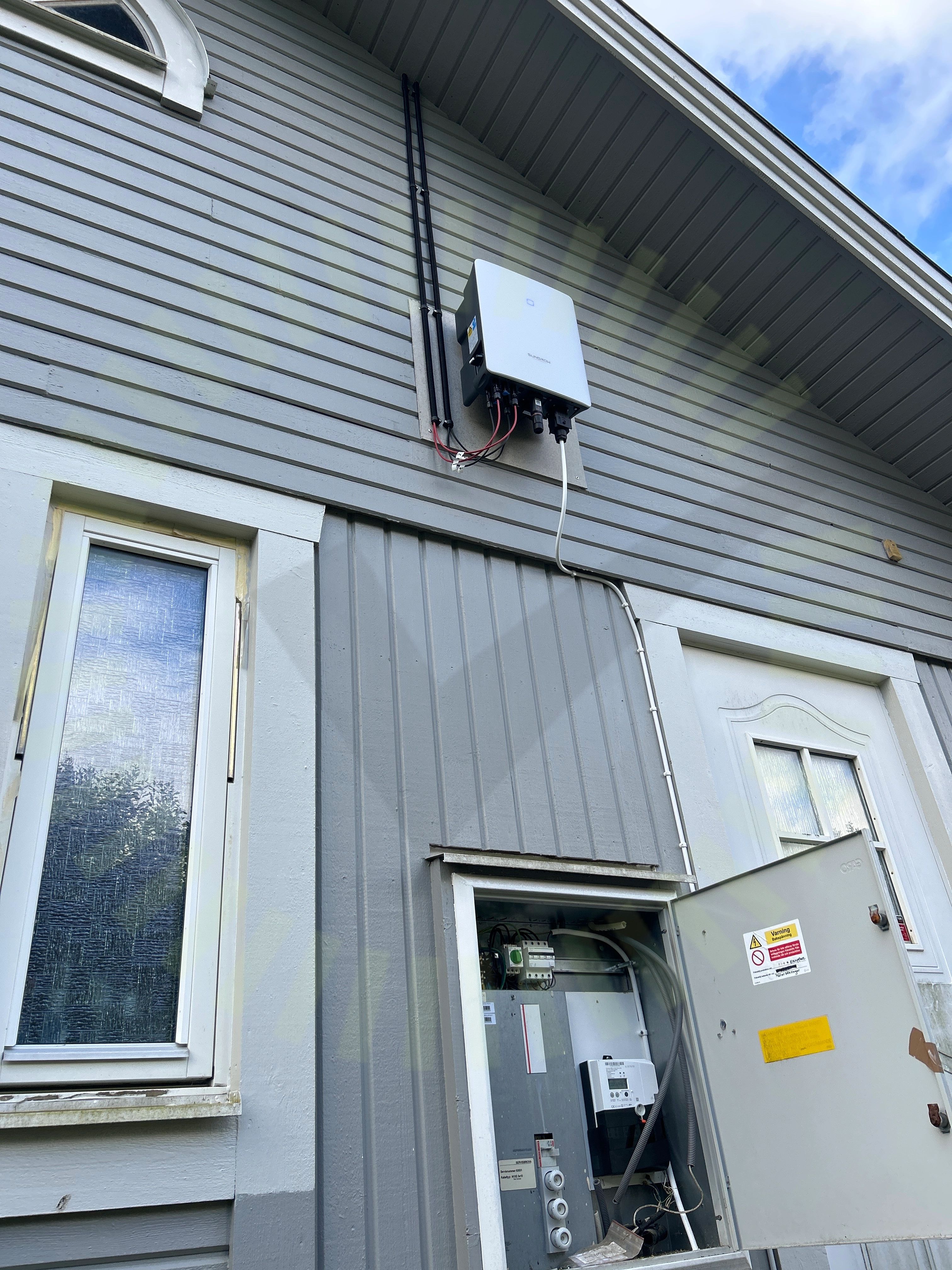

4.6 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

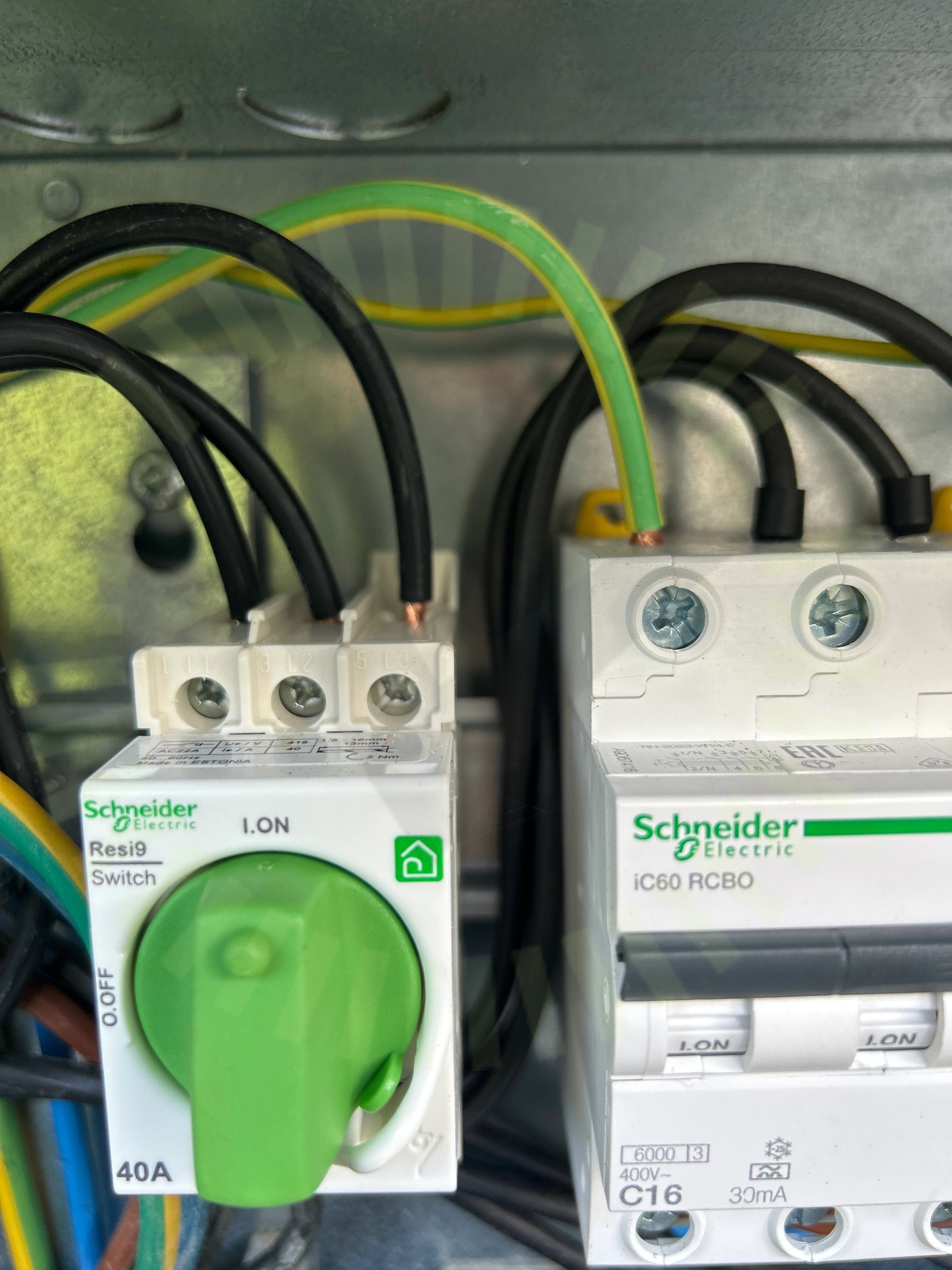

4.7 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter

36/44

AC Anslutning VäxelriktareAC BöjradieAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/44

Strängdesign

Tak 1, Nordmount Panntak

Anmärkningar

1/1

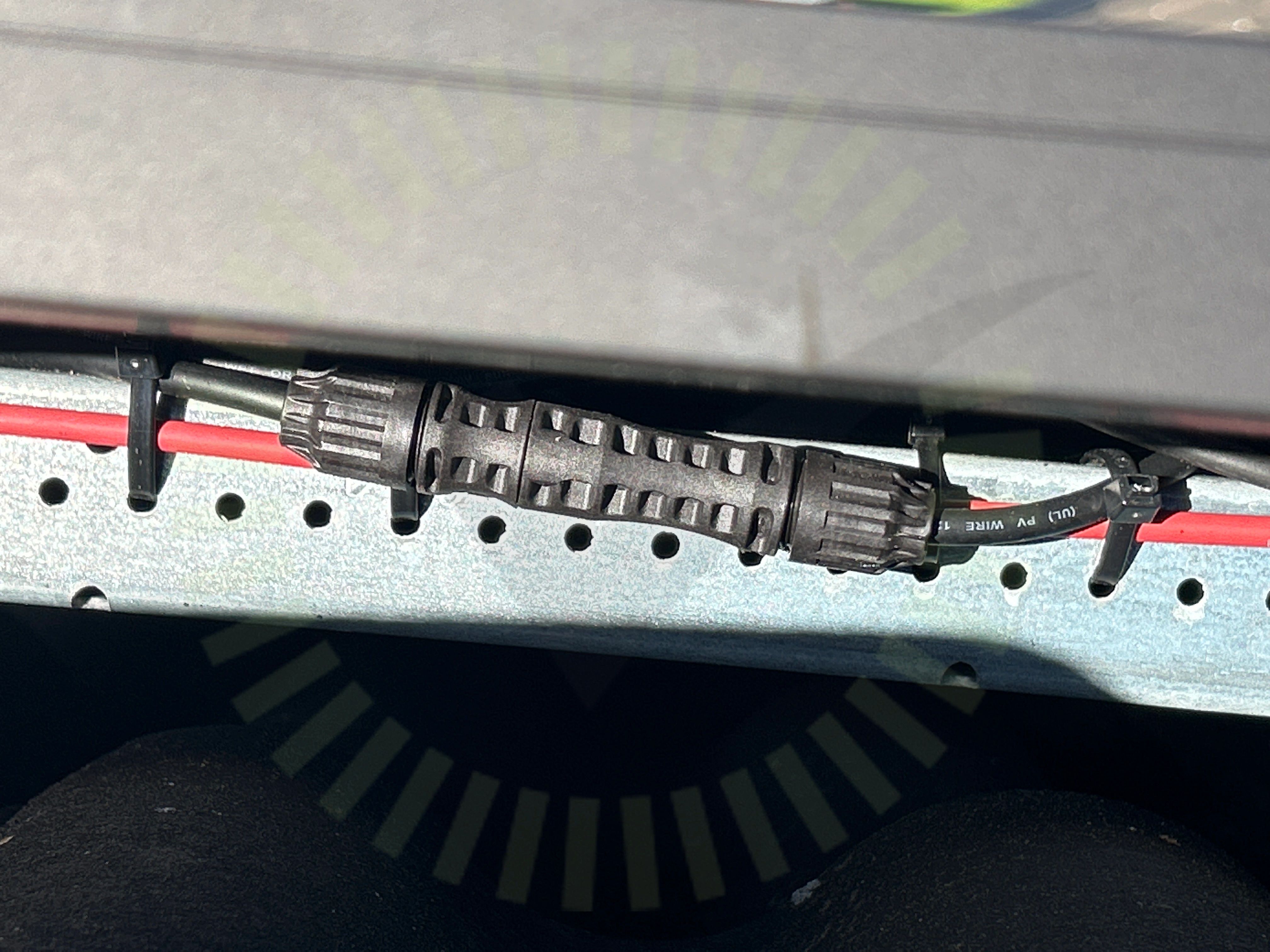

5.1 DC kontakter i direkt solljus

Inte godkänd

Dc kontakter ligger i direkt solljus.

Växelriktare

Anmärkningar

1/1

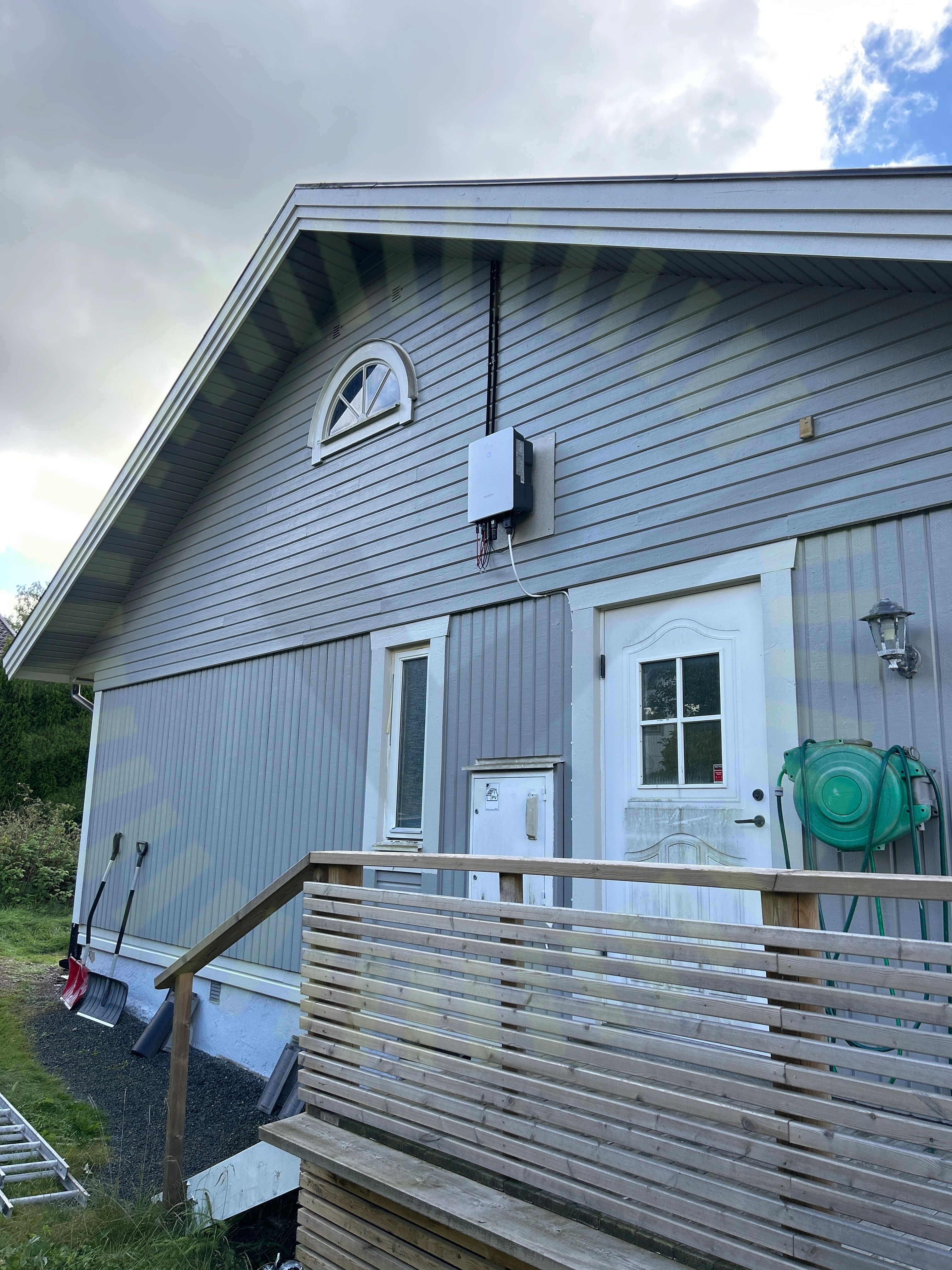

6.1 Växelriktare höjd.

Rekommendation

Högt placerad växelriktare, inte ens Göteborgs energi kunde nå vid anslutning av nätet.
