1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.0
Installation genom
Telge Energi
Datum
11 augusti 2023
Ort
Järna, Stockholms län
87% godkända13% ej godkända
Om installationen
PanelerEurener: MEPV 144 HALF-CUT (425-450)
MontagesystemS-FLEX: Panntak
VäxelriktareSAJ: R5 3-20K-T2
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Telge Energi som har ett lågt snittbetyg på 7.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Tak 1, Eurener: MEPV 144 HALF-CUT (425-450)
Anmärkningar
3/14
3.1 Förbindelse av kontakter
Inte godkändKontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
SS 436 40 00, 712.526
3.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för den använda klämzonen saknas.
Eurener Installation Guide

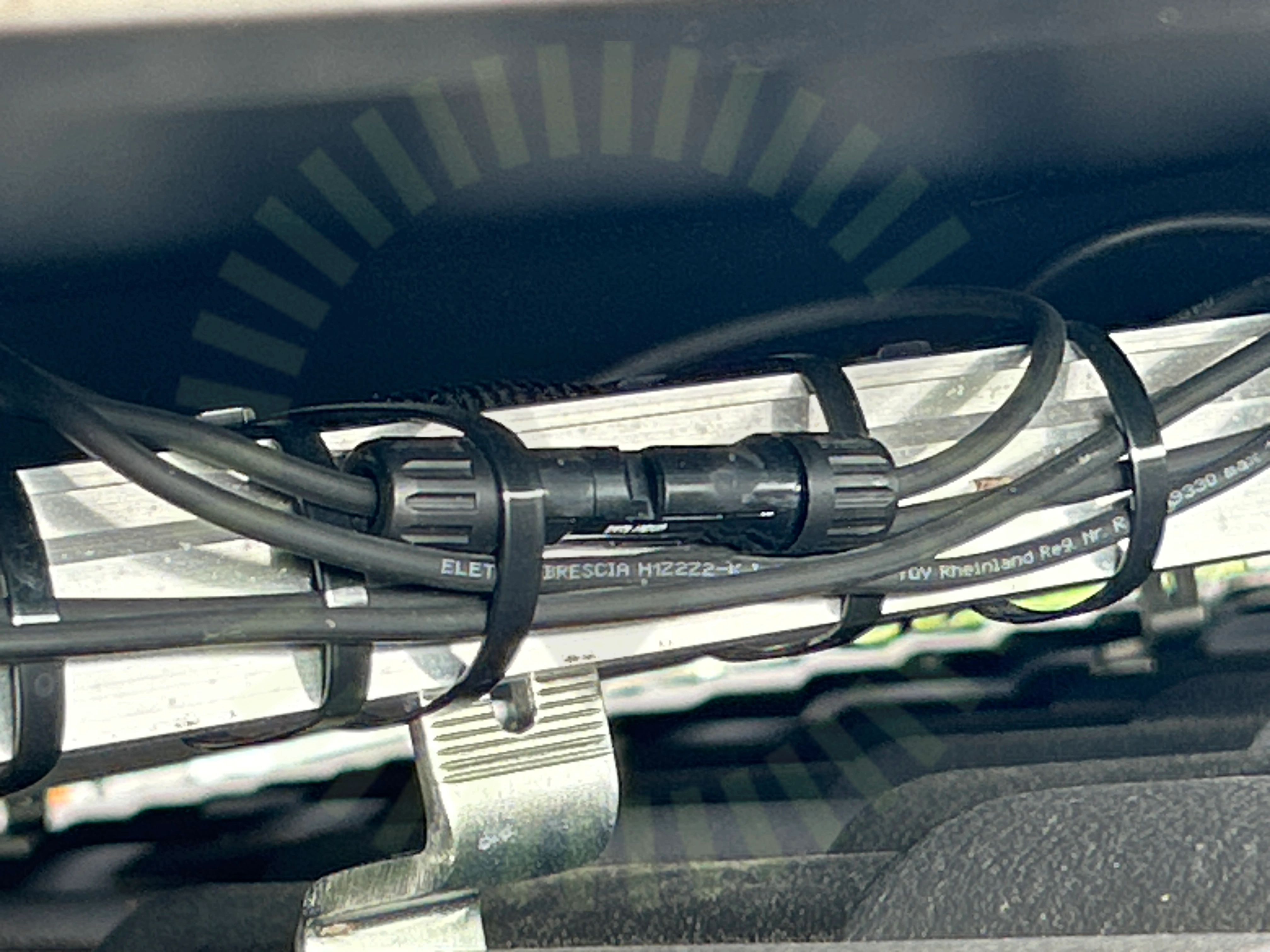

3.3 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.
Godkända kontrollpunkter
11/14DräneringshålFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, S-FLEX: Panntak
Anmärkningar
6/25
4.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
4.2 Skenornas överhäng
Inte godkändLastberäkning saknas. Överhäng kan inte kontrolleras mot underlag.
Snö- och vindlastberäkning
4.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
4.4 Ändklämmor
Inte godkändMittklämmor monterade som ändklämmor.
4.5 Takkrokarnas CC
Inte godkändLastberäkning saknas. Kontroll av infästningars avstånd ej möjlig.
Snö- och vindlastberäkning
4.6 Takstolsinfästning
Inte godkändFlertalet infästningar har missat takstol. Använda skruvar uppfyller inte tillverkarens krav. Takstolarnas dimensioner uppfyller inte tillverkarens krav, extra underlag krävs för installation i takstol < 45mm.
S-Flex, Pitched roof installation AK, 01/2023, Sida 14
Godkända kontrollpunkter
19/25Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSkenskarvar i överhängTvådelad TakkrokUnderliggande takpannaVäderbeständigt material
Undercentral
Godkända kontrollpunkter
8/8BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/357.1 Dubbel matning
Inte godkändBefintlig installation är inte anpassad för dubbel matning.
7.2 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
User Manual SAJ Solar Inverter, Sida 32
Godkända kontrollpunkter
31/35AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
2/35DC Max SpänningSträngdesign
