Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Energikraft i Gävle AB

Datum

8 mars 2023

Ort

Gävle, Gävleborgs län
AC anslutning växelriktare
Fastsäkring av produkt
90% godkända10% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Energikraft i Gävle AB

Installerad av Energikraft i Gävle AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Anmärkningar

1/13
Fastsäkring av produkt

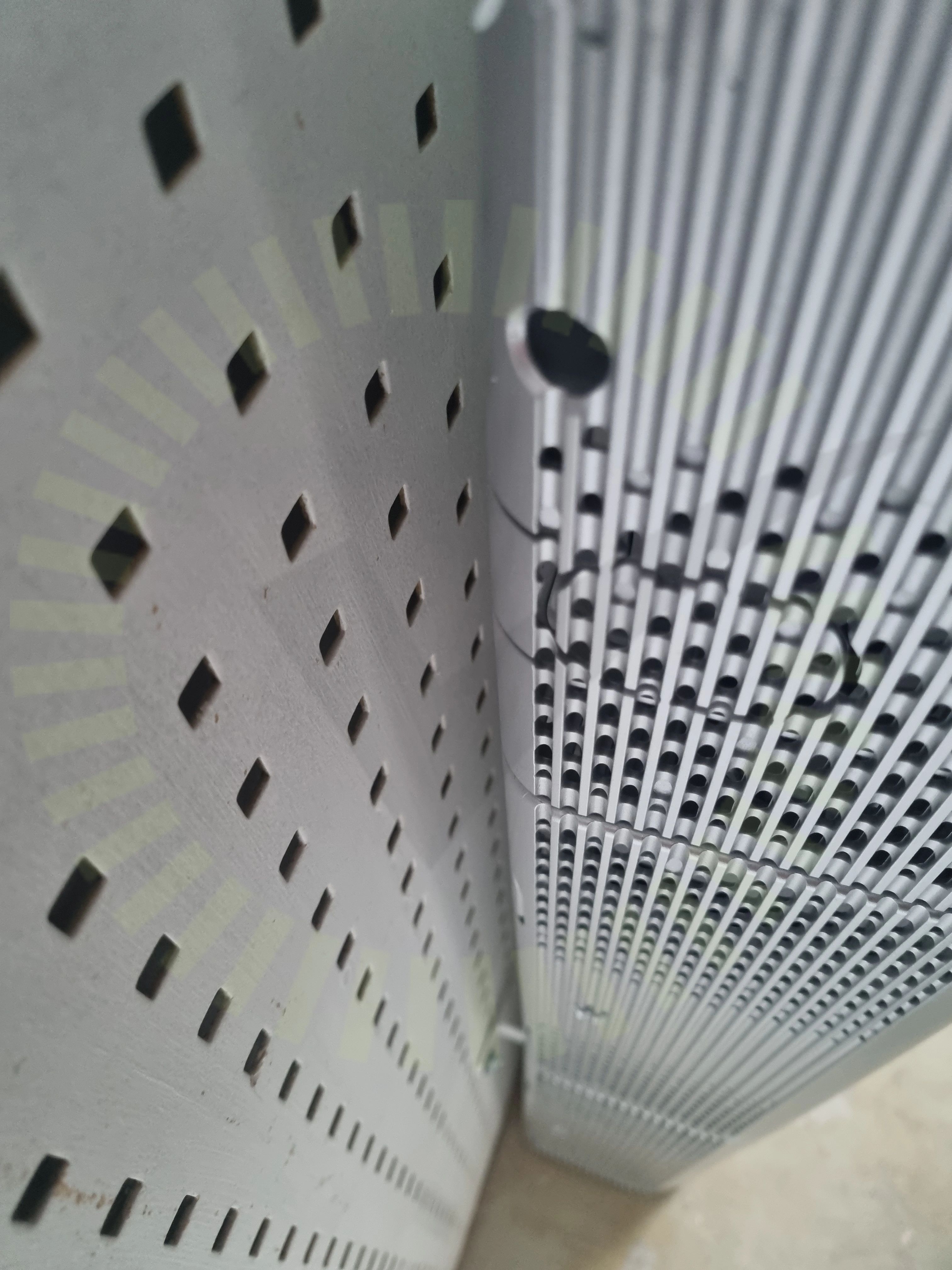

1.1 Fastsäkring av produkt

Inte godkänd

Saknas på ena sidan mot väggen

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/13
AvståndAvstånd till växelriktareBatteri PEInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

4/33
AC anslutning växelriktare

2.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

2.2 Mätprotokoll DC

Inte godkänd

Saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

2.3 Strängschema

Inte godkänd

Strängschema stämmer ej med antal strängar. Layout ok.

ELSÄK-FS 2022:1 (3 kap. § 6)

2.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

29/33
AC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiKontakterMärkningPlaceringSäkringsdimensionTillförlitligt fästVarning för backspänningVentilation
