Besiktningsrapport

8.6

Installation av

Energikraft i Gävle AB

Datum

8 mars 2023

Ort

Gävle, Gävleborgs län

Takkrokarnas CC

Fastsäkring av produkt

Ändklämmor

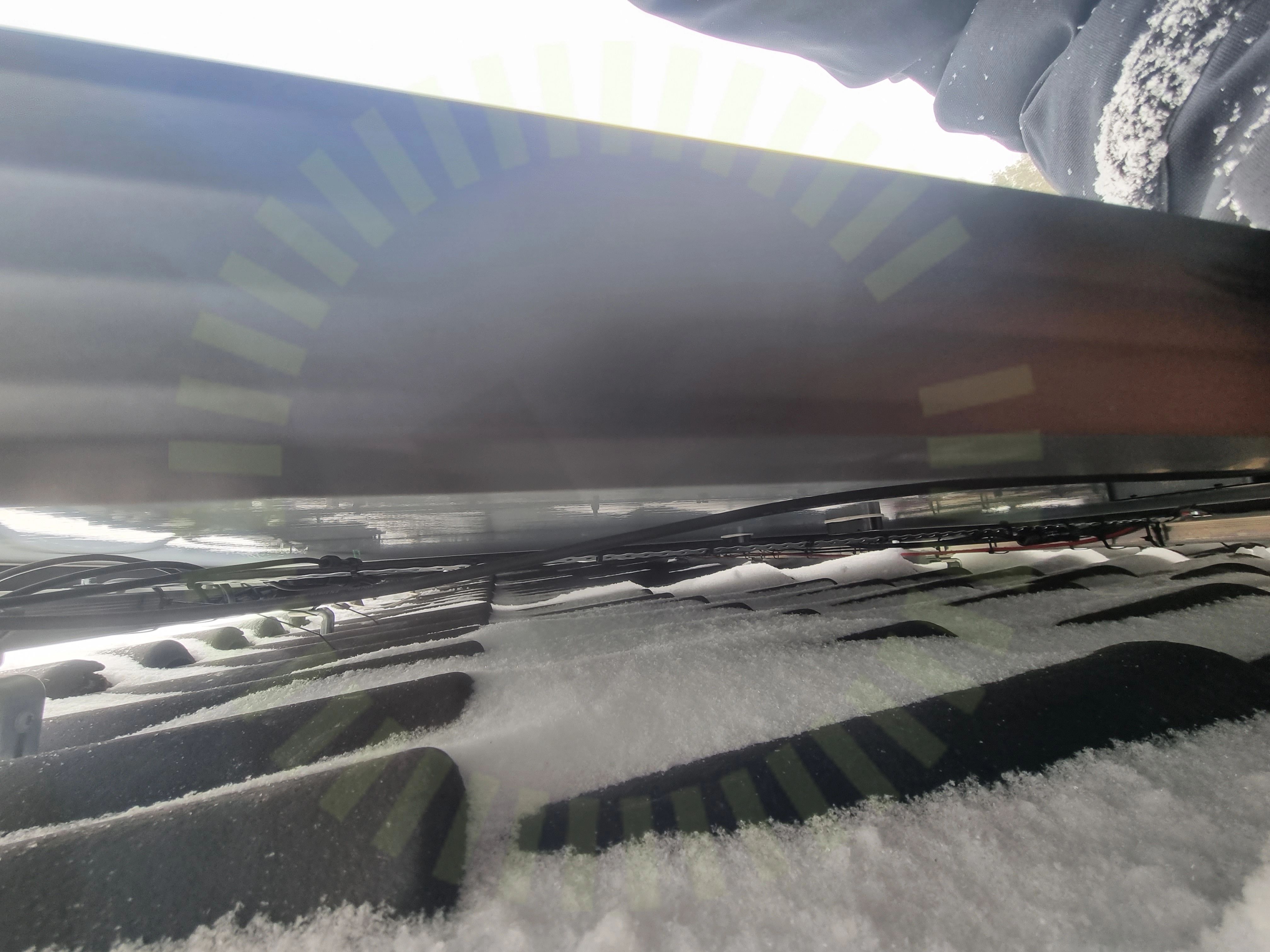

+ 12

87% godkända

13% ej godkända

Om installationen

Paneler

JA Solar: JAM60S21-XXX/MR

Paneler

JA Solar: JAM60S21-XXX/MR

Optimerare

Huawei: SUN2000P - 450W

Optimerare

Huawei: SUN2000P - 450W

Montagesystem

ESDEC Lutande Panntak

Montagesystem

Weland Stål: Falsfäste

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Säkerhetsbrytare DC

Tillbehör

Elmaterial: Kapsling

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Energikraft i Gävle AB som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (4)Batteri (14)Huvudbyggnad, ESDEC Lutande Panntak (31)Huvudbyggnad, Huawei: SUN2000P - 450W (5)Huvudbyggnad, JA Solar: JAM60S21-XXX/MR (17)Kapsling (9)Säkerhetsbrytare DC (6)Utbyggnad, Huawei: SUN2000P - 450W (5)Utbyggnad, JA Solar: JAM60S21-XXX/MR (17)Utbyggnad, Weland Stål: Falsfäste (23)Varselmärkning (4)Växelriktare (31)

Allmänt

Anmärkningar

3/4

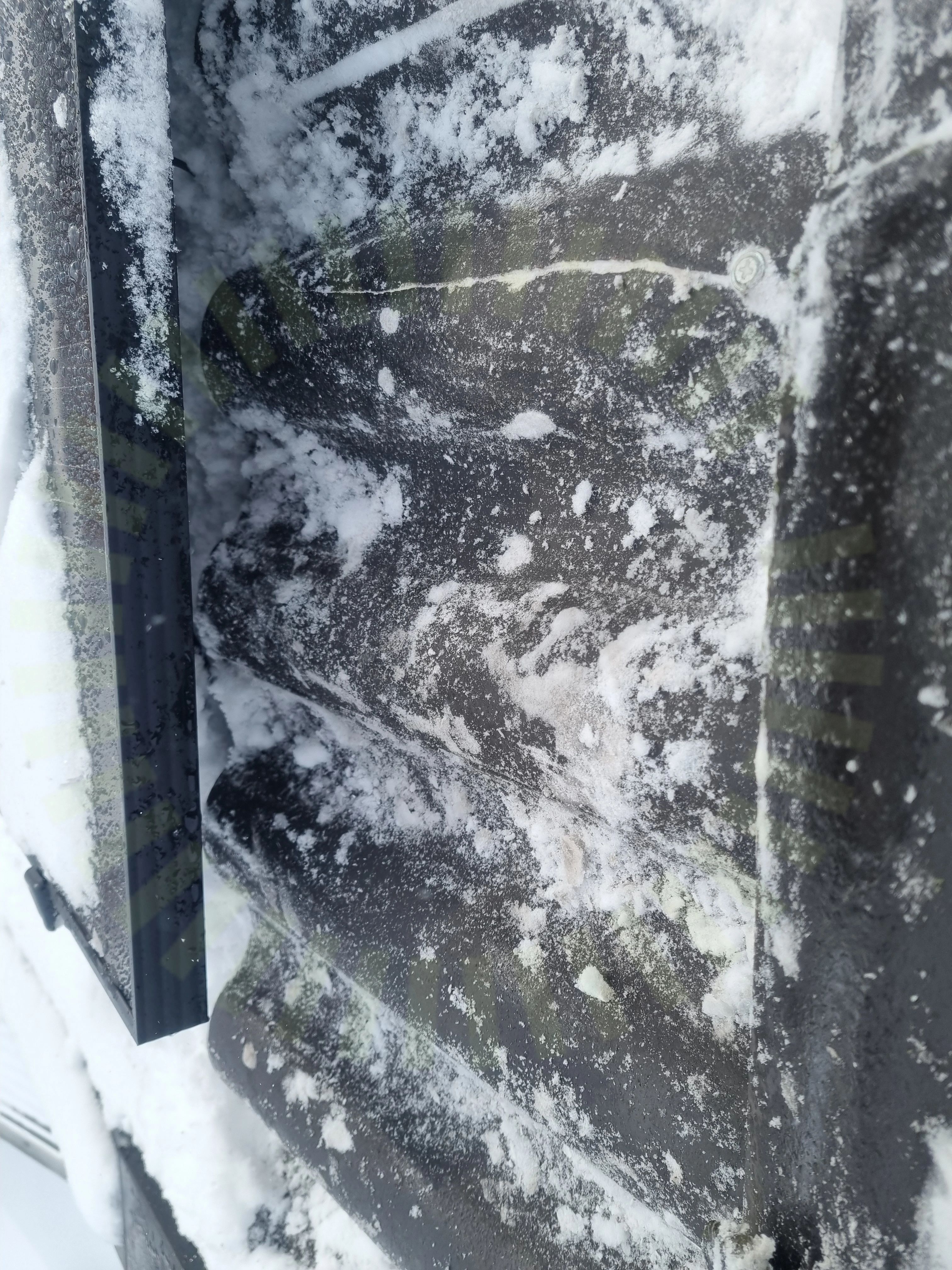

1.1 Trasiga pannor

Rekommendation

en panna som är trasig sprucken nära takgenomförning

1.2 Mätprotokoll DC

Inte godkänd

Saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.3 Strängschema

Inte godkänd

Strängschema stämmer ej med antal strängar. Layout ok.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/4

Avtal

Batteri

Anmärkningar

1/13

2.1 Fastsäkring av produkt

Inte godkänd

Saknas på ena sidan mot väggen

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/13

Avstånd

Avstånd till växelriktare

Batteri PE

Internet

Kabel

Kontakter

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Huvudbyggnad, ESDEC Lutande Panntak

Anmärkningar

5/29

3.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

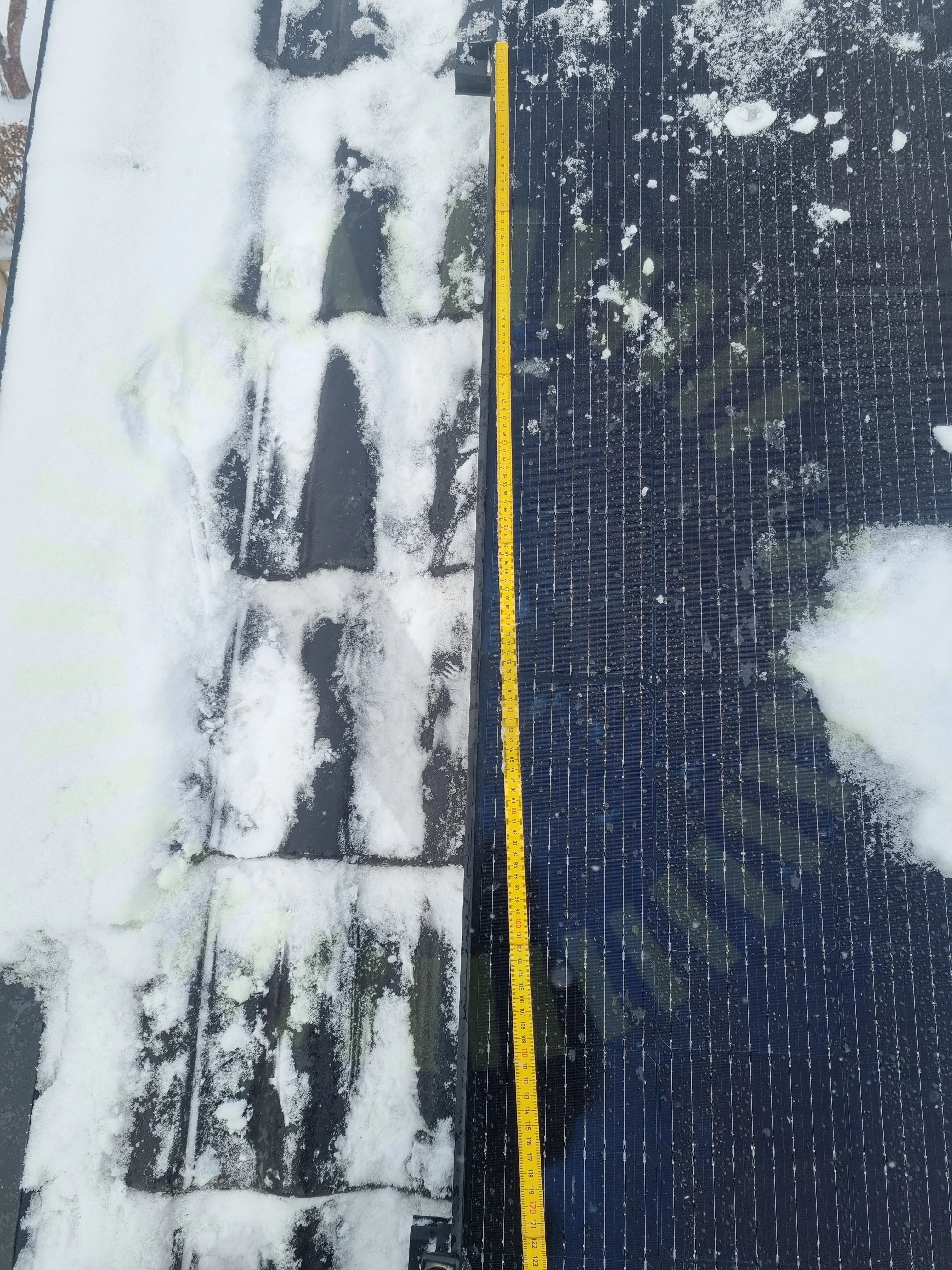

3.2 Panelstorlek

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 1

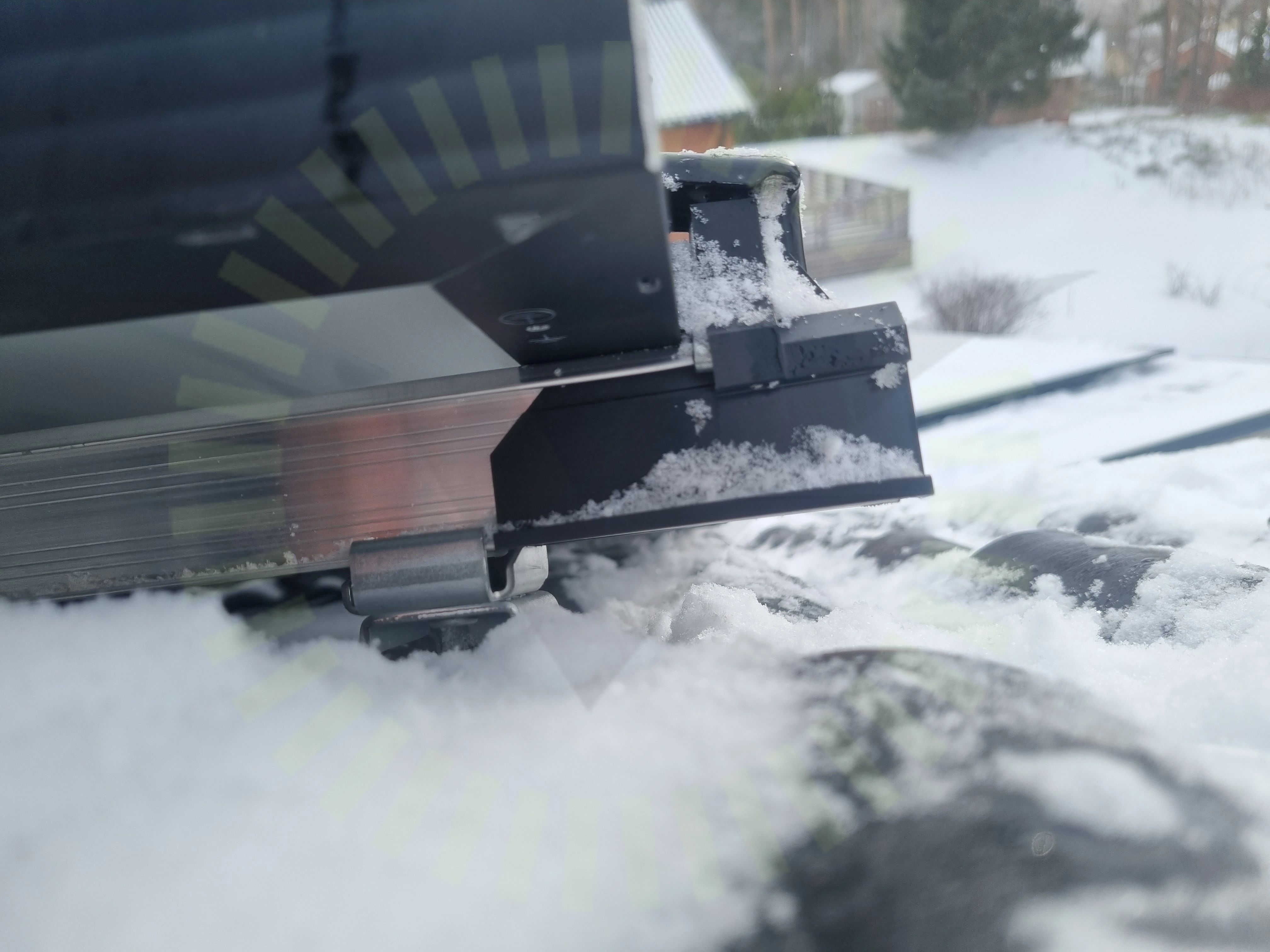

3.3 Skenans utstick för klämma

Inte godkänd

förmodligen är skenan för kort och det skapar glapp mellan slutklämma/fäste och panelram

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23

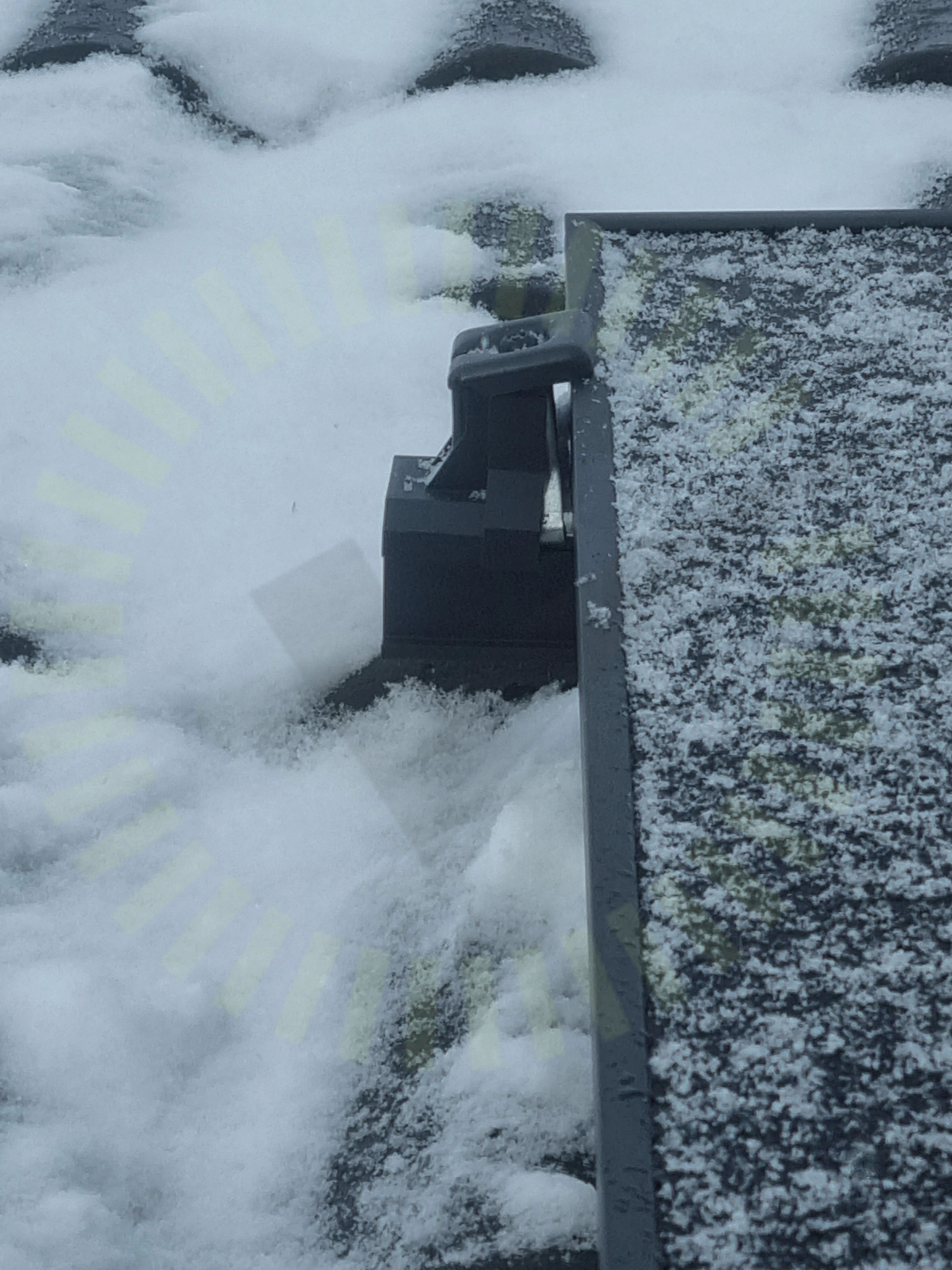

3.4 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

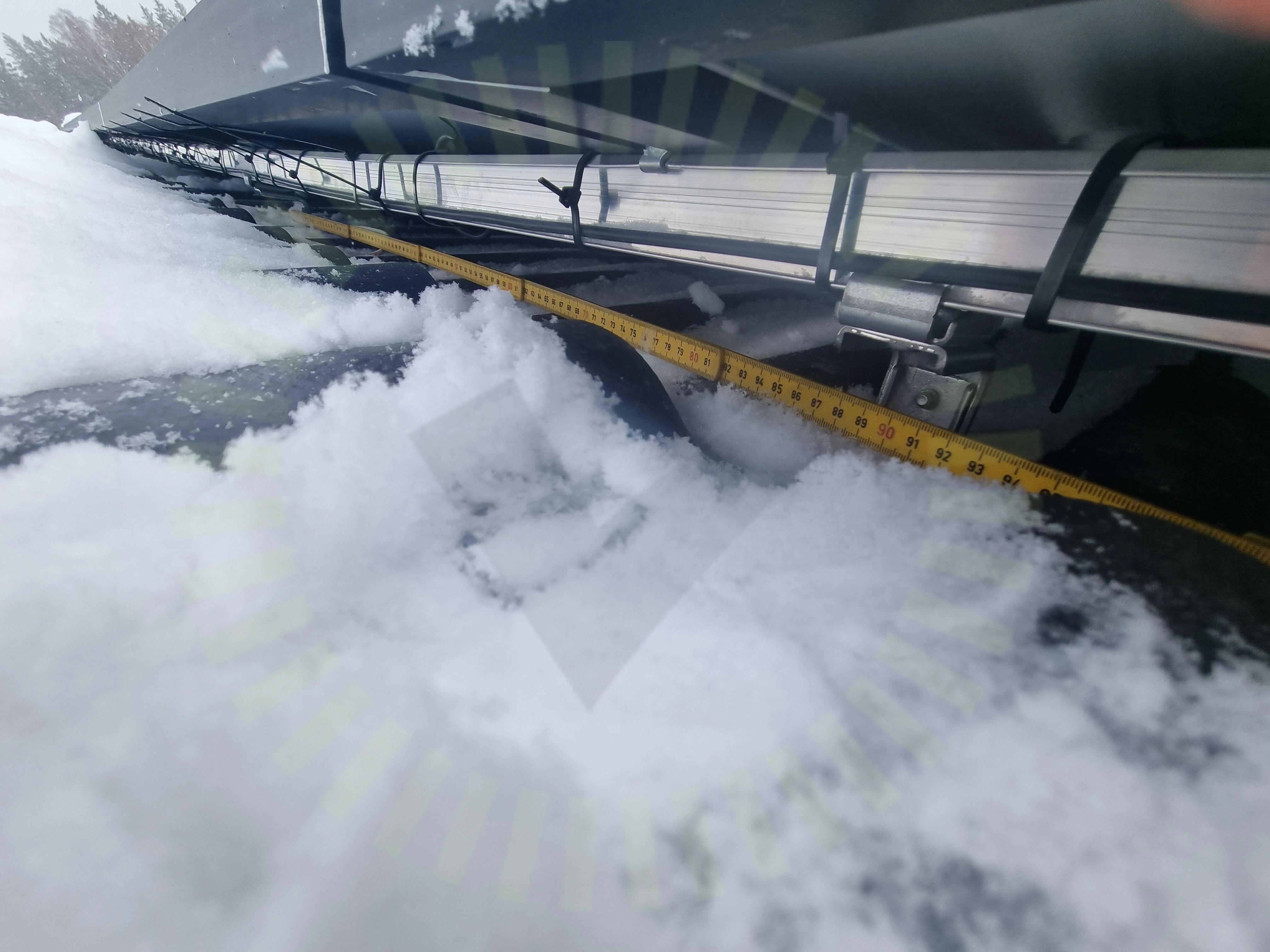

3.5 Takkrokarnas CC

Inte godkänd

900cc max uppmätt mellan infästningar, 350mm på panelfältets kantzoner

Snö- och vindlastberäkning

Godkända kontrollpunkter

24/29

Använd skruv för klämma

Dräneringshål pekar neråt

Främmande material

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Shims

Skada på klämmor

Skador

Skarp kant

Skenornas infästning

Skenornas överhäng

Skenskarvar

Skydd

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokens höjdjustering

Väderbeständigt material

Termisk brytpunkt skenor

Underbyggnad

Underliggande takpanna

Huvudbyggnad, Huawei: SUN2000P - 450W

Godkända kontrollpunkter

5/5

Dragavlastade

Fastsäkring av produkt

Förutsättningar

Kontakter

Placering

Huvudbyggnad, JA Solar: JAM60S21-XXX/MR

Anmärkningar

1/17

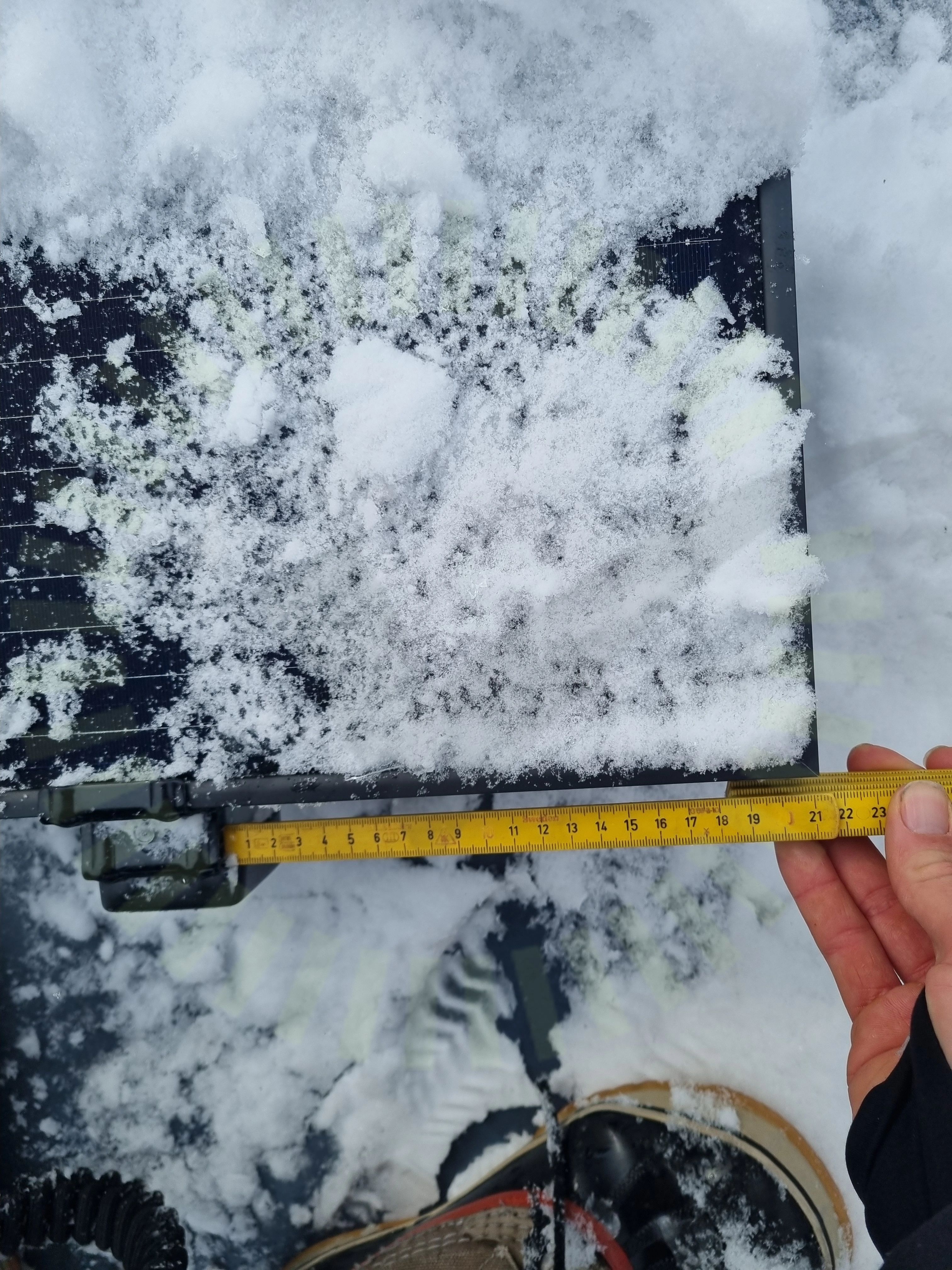

5.1 Fästenas placering

Inte godkänd

Panelernas fästen är inte monterade enligt tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

14/17

Avstånd till yta

Dräneringshål

Fästenas storlek

Förbindelse av kontakter

Föremål mot bakstycke

Kablarnas böjradie

Klämmornas överlappning

Kontakter skyddade

Kopplingslåda

Mellanrum panelram

Skugga

Spänningar i ram

Stress på kontakter

Yttre påverkan

Ej tillgängligt vid besiktning

2/17

Punktbelastning

Strängförläggning

Kapsling

Godkända kontrollpunkter

8/8

Brytare

Böjradie

Förskruvningar

Infästning

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Utbyggnad, Huawei: SUN2000P - 450W

Anmärkningar

1/5

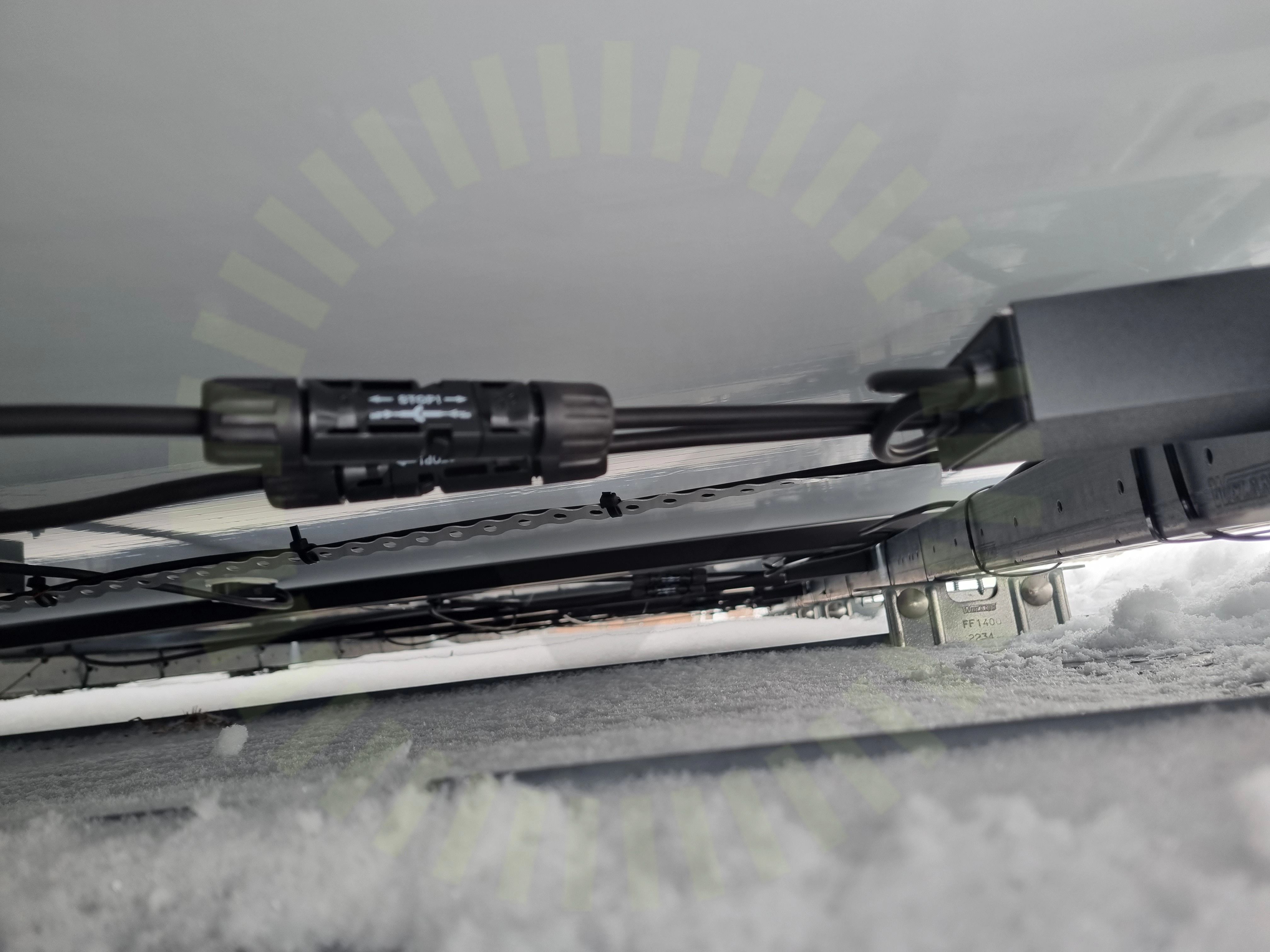

8.1 Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Förutsättningar

Kontakter

Placering

Utbyggnad, JA Solar: JAM60S21-XXX/MR

Anmärkningar

3/17

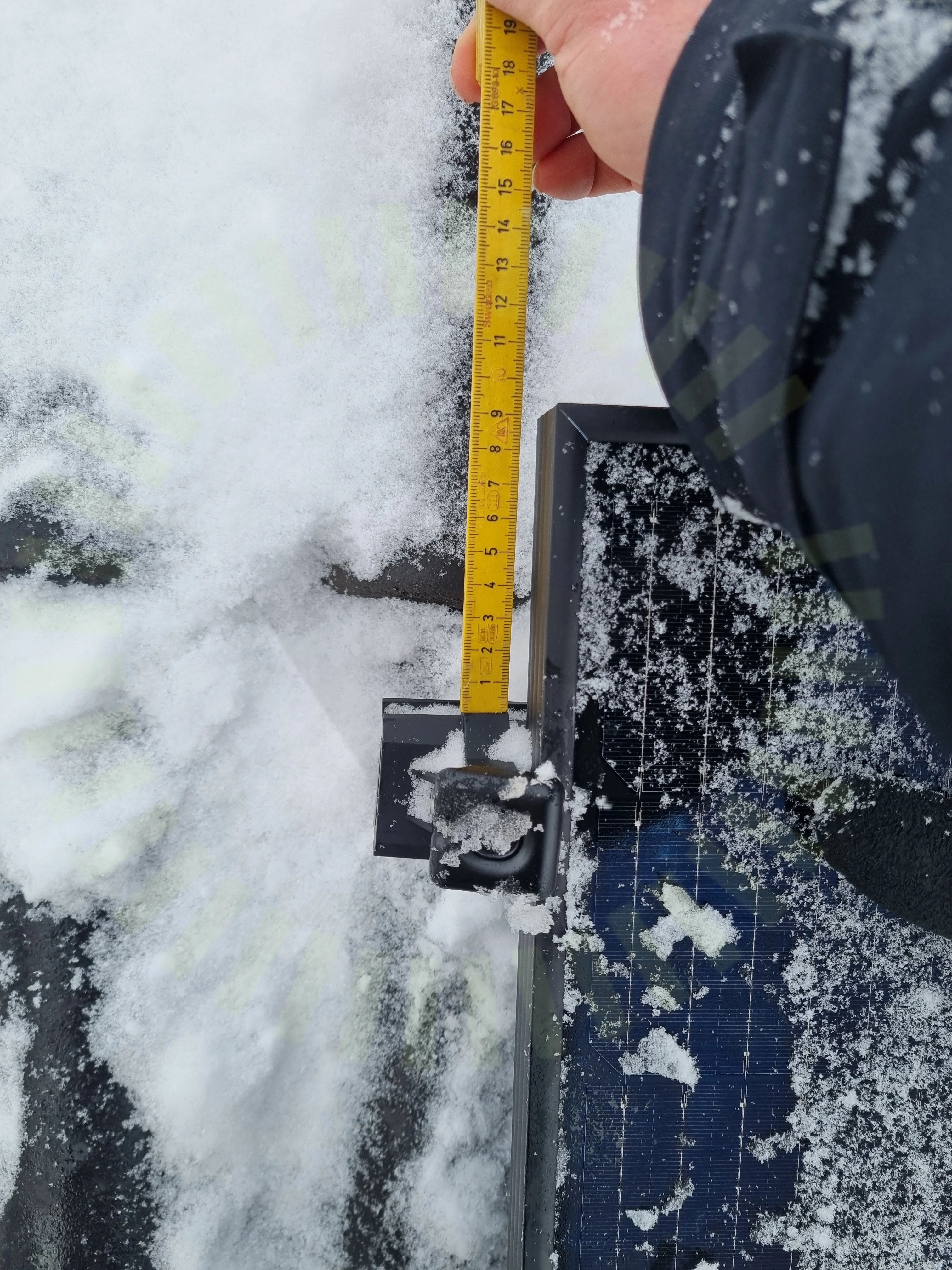

9.1 Fästenas placering

Inte godkänd

Panelernas fästen är inte monterade enligt tillverkarens anvisningar.

Tillverkarens anvisningar

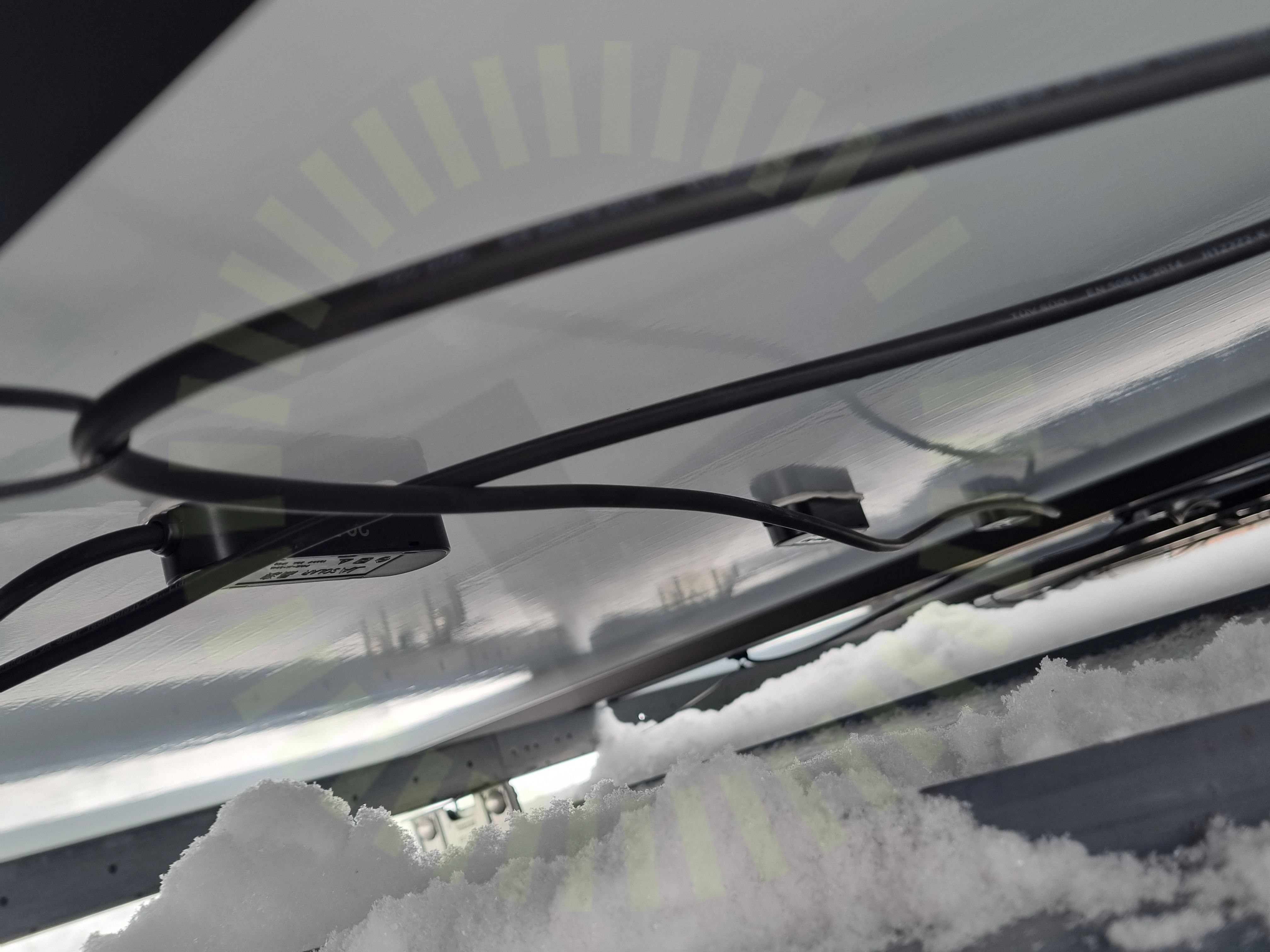

9.2 Kopplingslåda

Inte godkänd

Kablage som kommer ur kopplingslåda långt draget direkt till panelens andra sida, med risk för hårt drag på kopplingslåda.

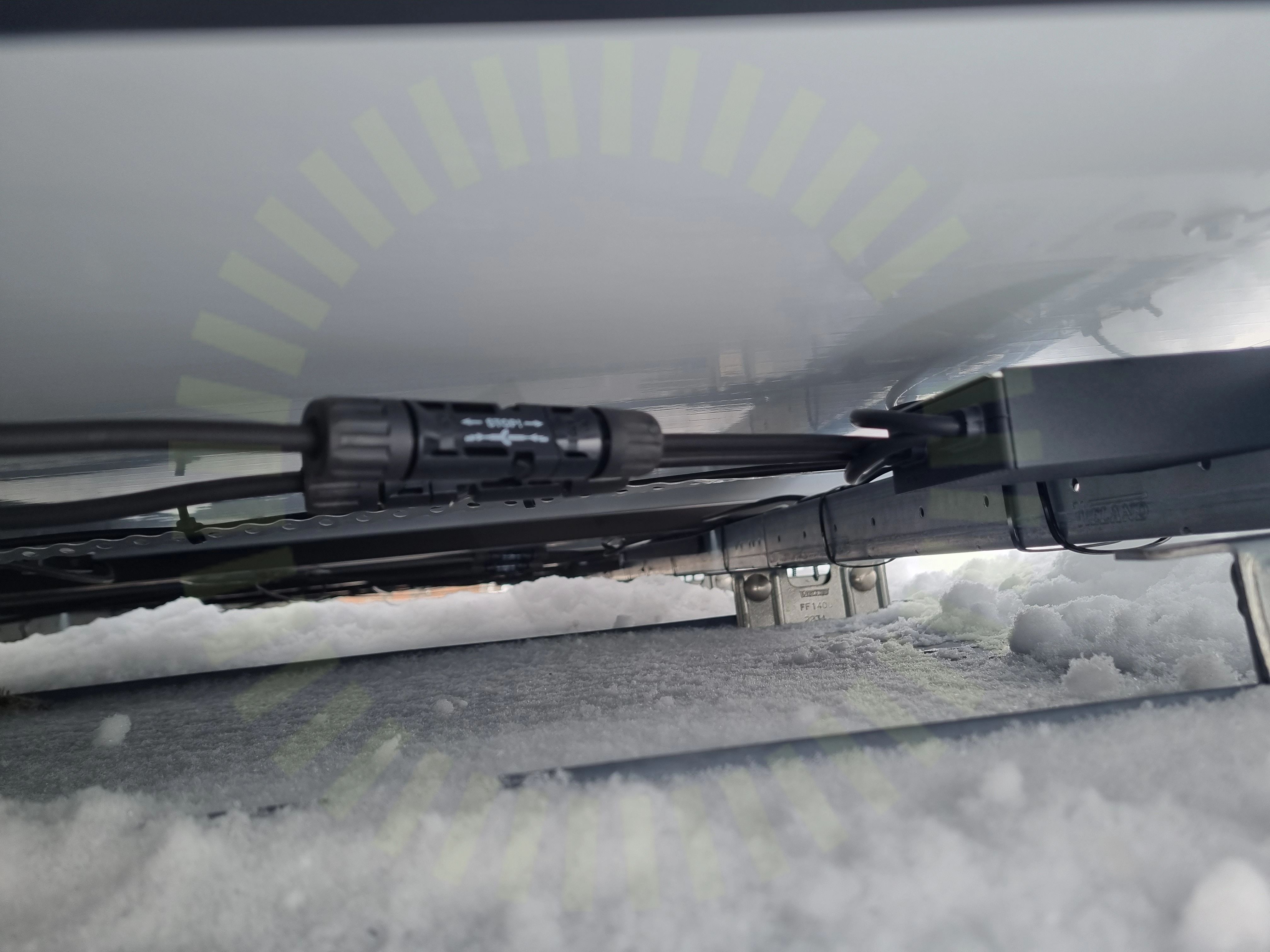

9.3 Stress på kontakter

Inte godkänd

Stress på kontakter som kommer ur optimerare, kontakter dragna till skena med spänt kablage

Godkända kontrollpunkter

12/17

Avstånd till yta

Dräneringshål

Fästenas storlek

Förbindelse av kontakter

Föremål mot bakstycke

Kablarnas böjradie

Klämmornas överlappning

Kontakter skyddade

Mellanrum panelram

Skugga

Spänningar i ram

Yttre påverkan

Ej tillgängligt vid besiktning

2/17

Punktbelastning

Strängförläggning

Utbyggnad, Weland Stål: Falsfäste

Anmärkningar

4/19

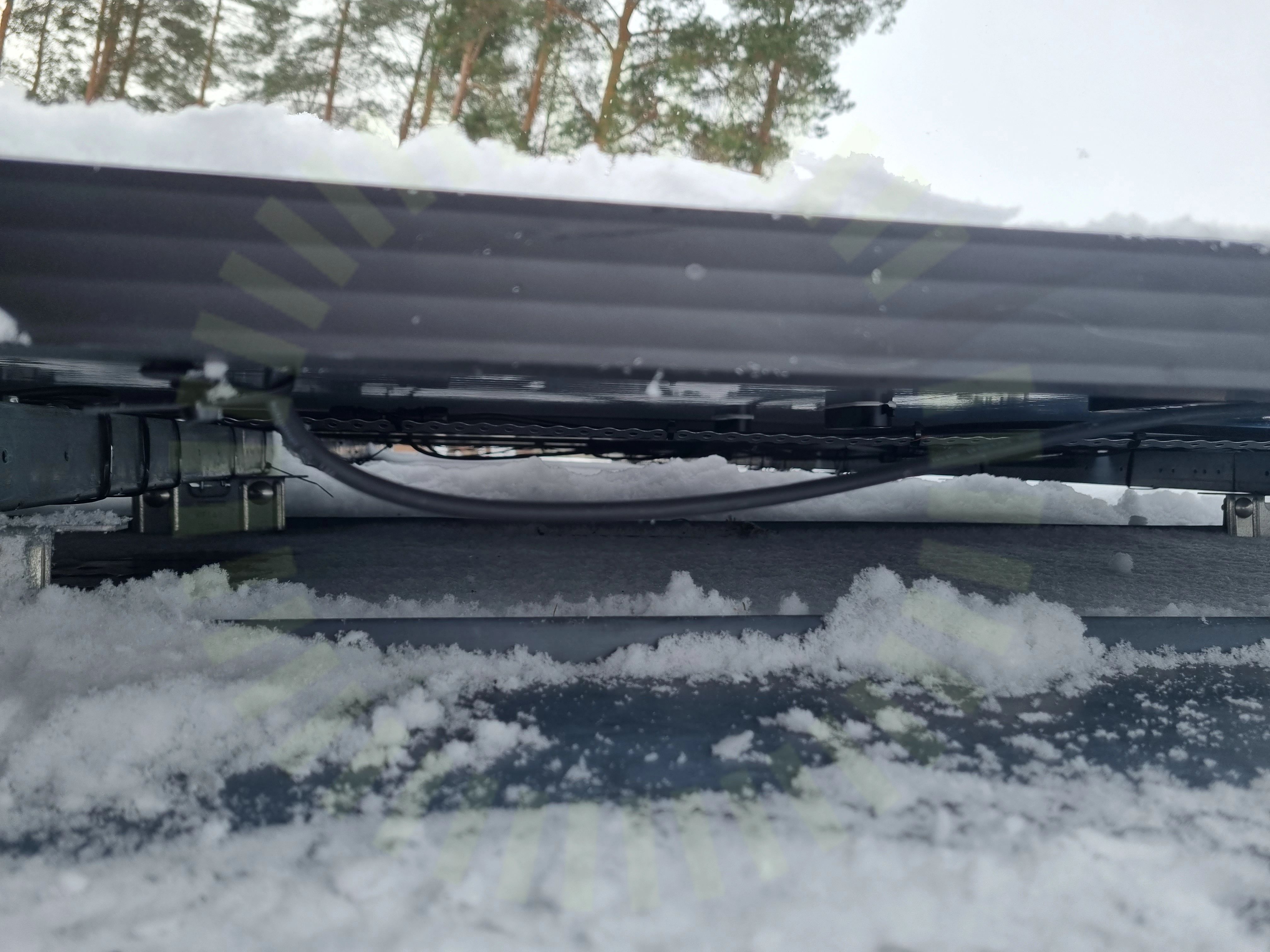

10.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

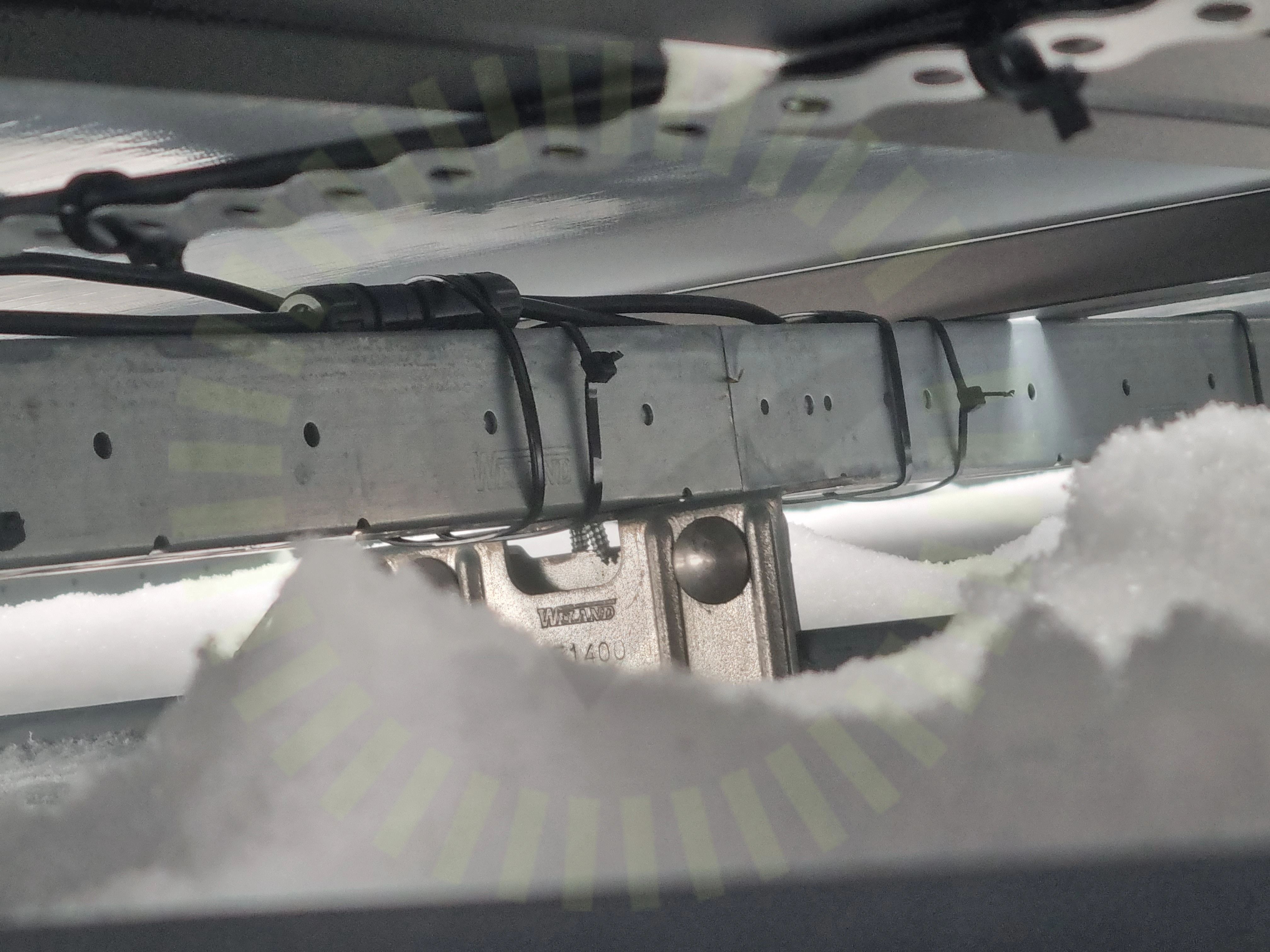

10.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5101 Sid 1 (1) | Version 4 - 221219

10.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

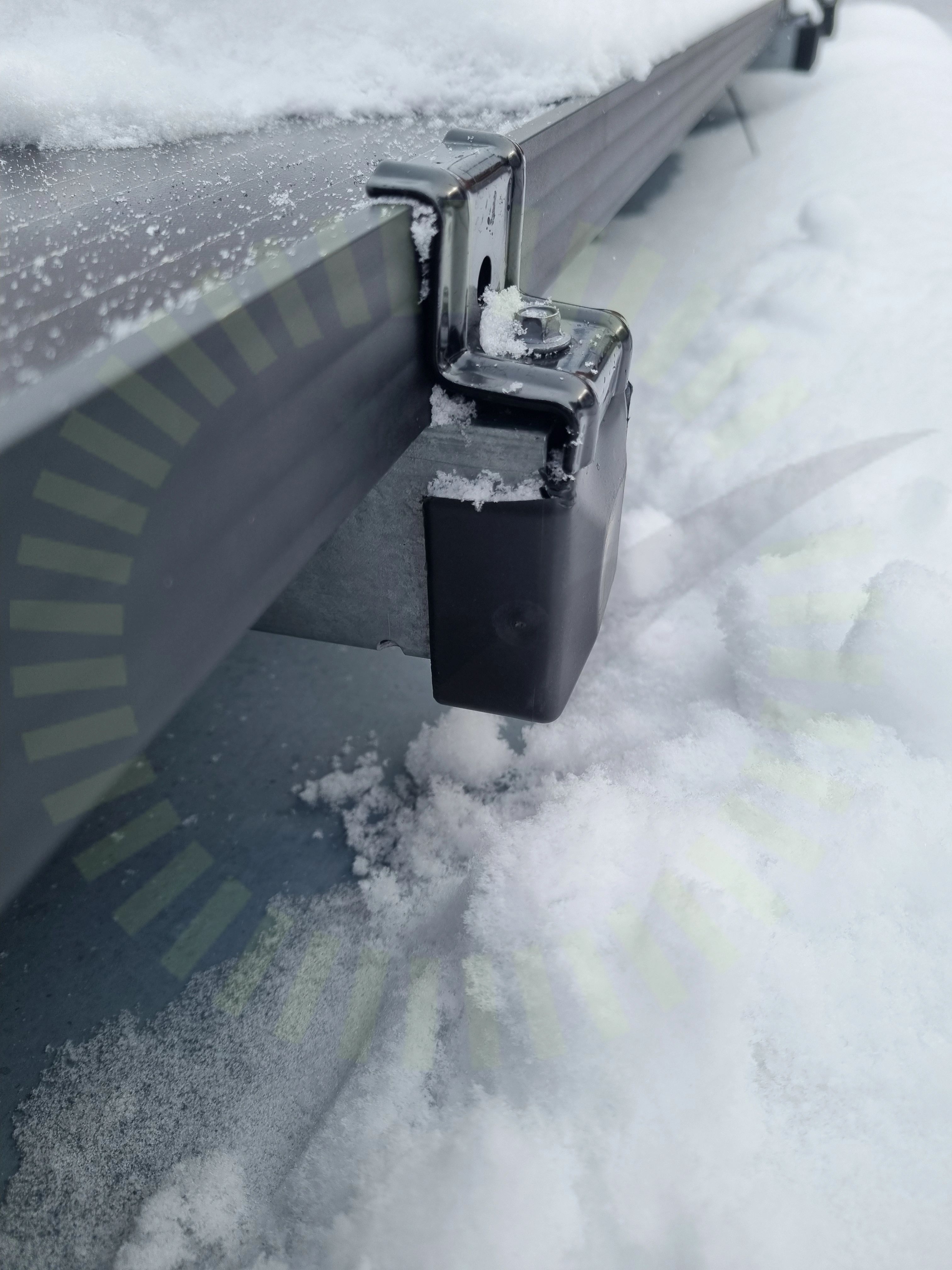

10.4 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

15/19

Falsfästenas CC

Falsinfästning

Främmande material

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Shims

Skador

Skarp kant

Skenornas infästning

Skenornas överhäng

Skydd

Underbyggnad

Väderbeständigt material

Ändklämmor skruv

Varselmärkning

Anmärkningar

1/4

11.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

1/27

12.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

Godkända kontrollpunkter

26/27

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Kontakter

Märkning

Placering

Smartmätare

Säkringsdimension

Ventilation
